很多小伙伴留言問有規律的切片模型 該如何用SketchUp建模 其實在咱們的SUAPP中 切片工具就能完成建模 一起來了解了解切片工具吧

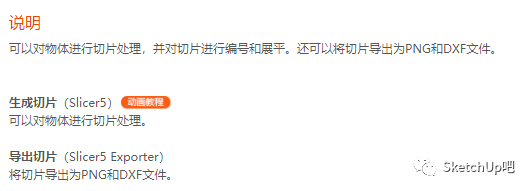

什么是切片工具 用于“分割”體積的工具集 切片工具（SUAPP編號279） http://www.suapp.me/plugin/279

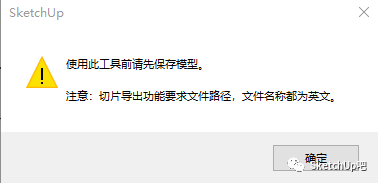

如何使用切片工具 首先使用切片工具前要保存模型且保存路徑、文件名要為英文。

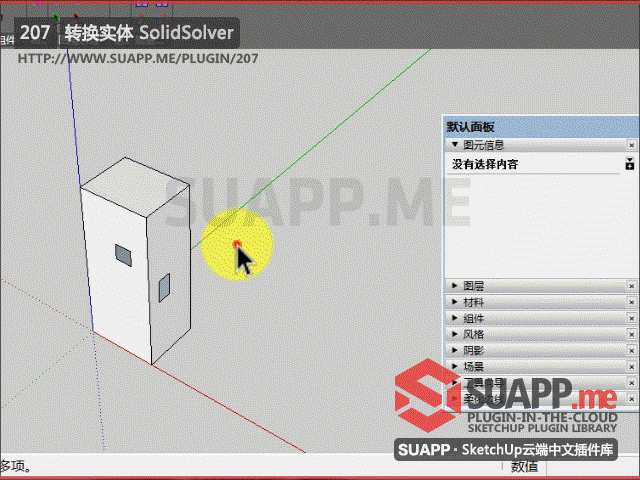

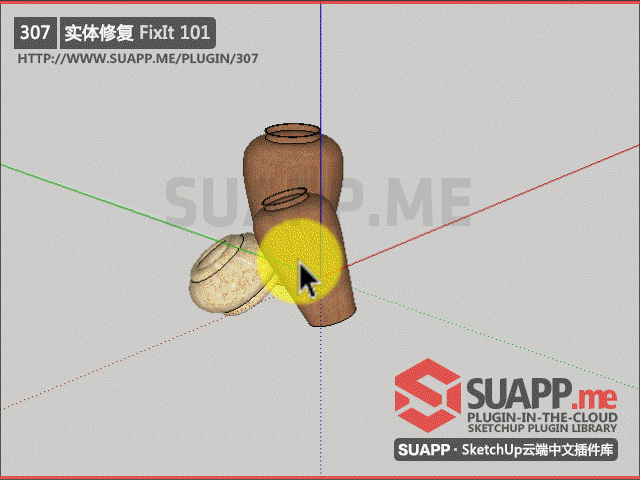

其次要檢查需要切片化的模型是否為實體，檢查模型是否為實體可通過插件：實體檢測（SUAPP編號231）進行檢測，再通過實體修復（SUAPP編號307）、轉化實體（SUAPP編號207）進行實體處理。

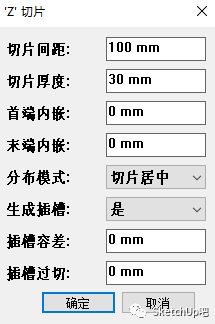

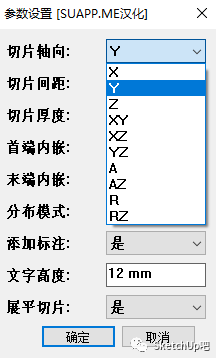

檢測模型為實體點擊使用切片工具，設置切片軸向（xyz對應SketchUp中的紅綠藍軸、r為將垂直切面排列為“徑向”、a為垂直切面圍繞z軸的角度）。調整完間距厚度等參數后可選擇是否添加標注、是否展開切片等。

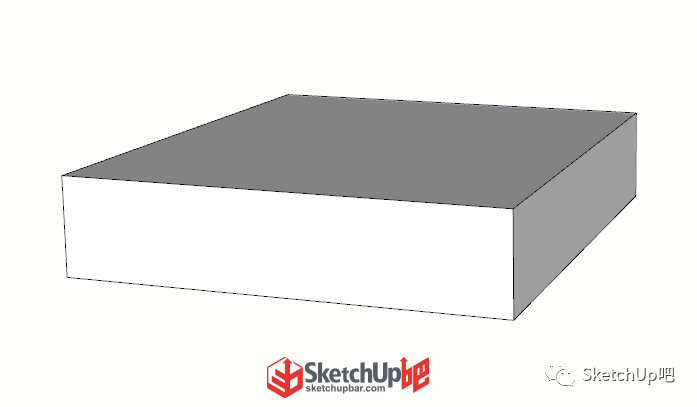

看到這是不是對切片工具有一定的認識呢？ 那么在實際案例中如何使用切片工具 案例一 1、繪制一個方形體塊
2、用貝茲曲線（SUAPP編號96）繪制一個曲線，刪除多余的線面。

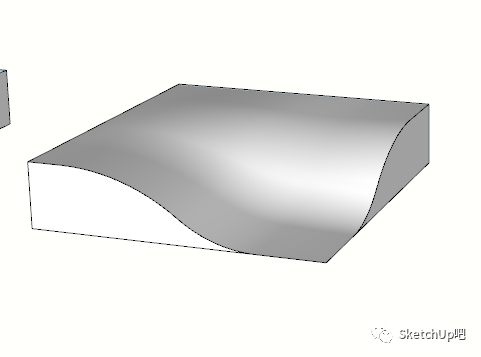

3、使用輪廓放樣（SUAPP編號427）進行封面處理。

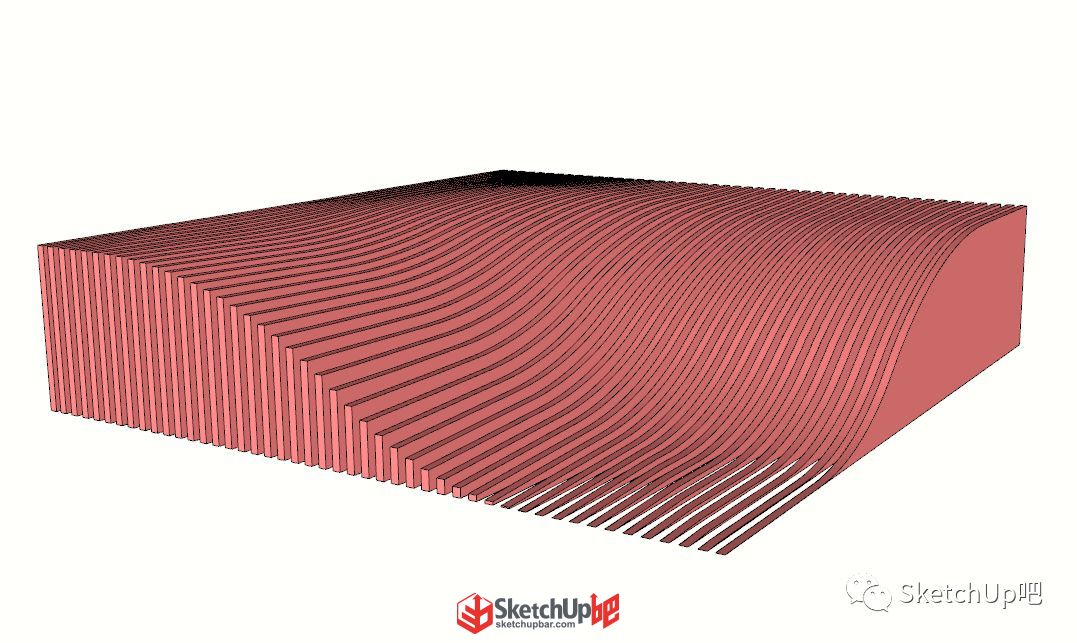

4、使用切片工具進行切片化處理。

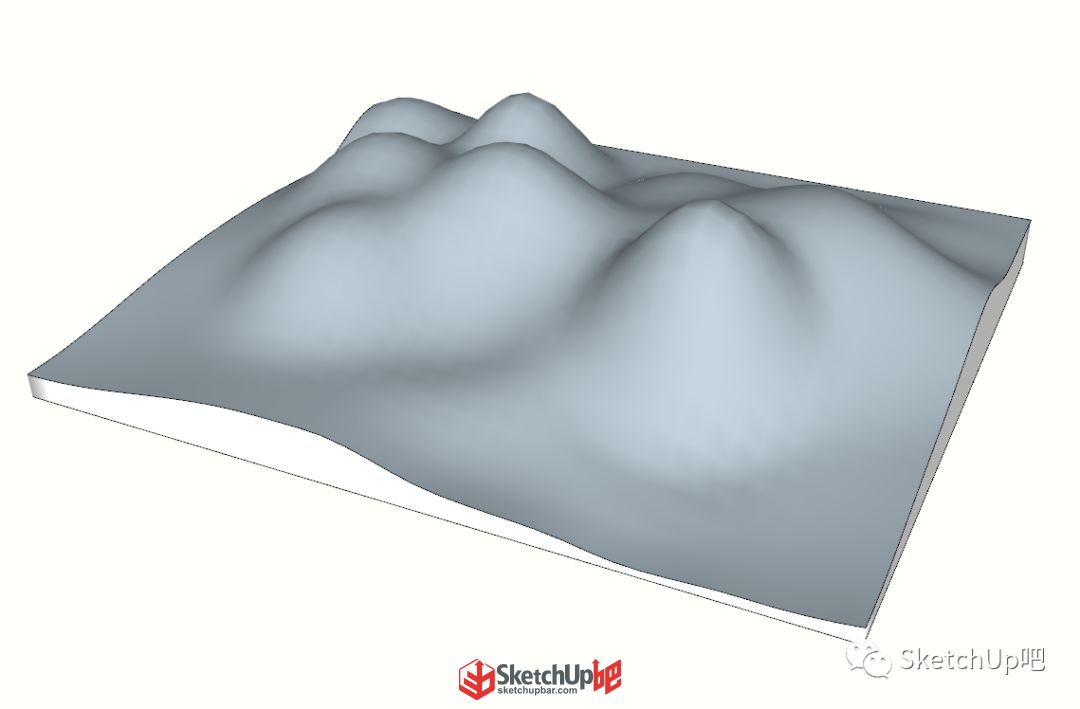

建模思路：SketchUp吧-安逸 案例二 1、通過沙盒或者生成地形（SUAPP編號429）繪制一個地形。通過細分光滑（SUAPP編號252）調整地形細節。

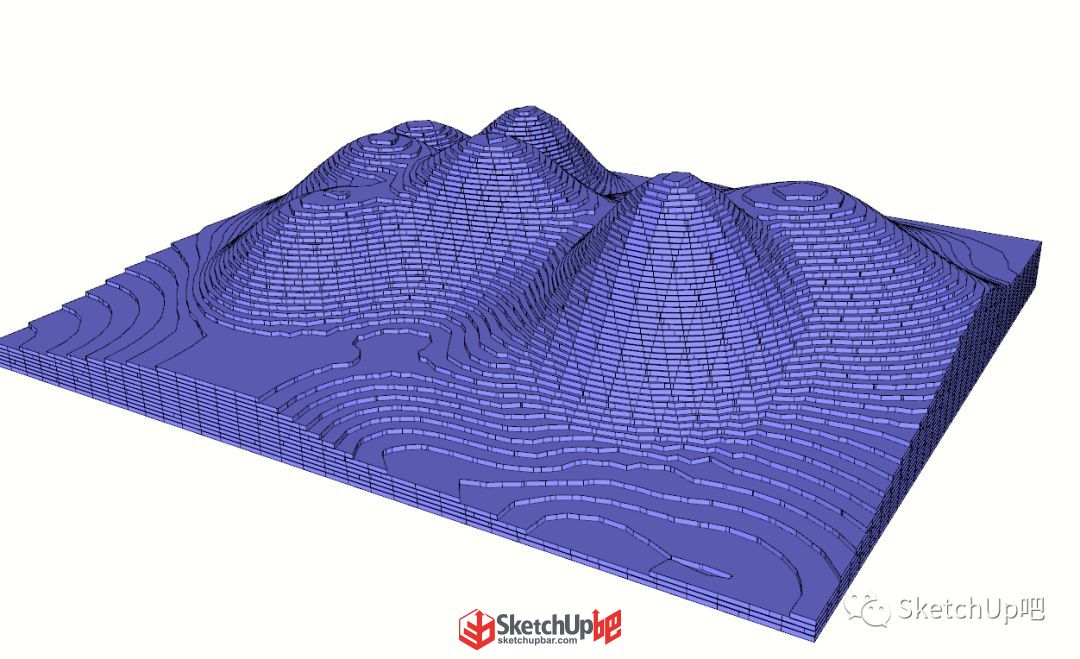

2、使用切片工具進行切片化處理

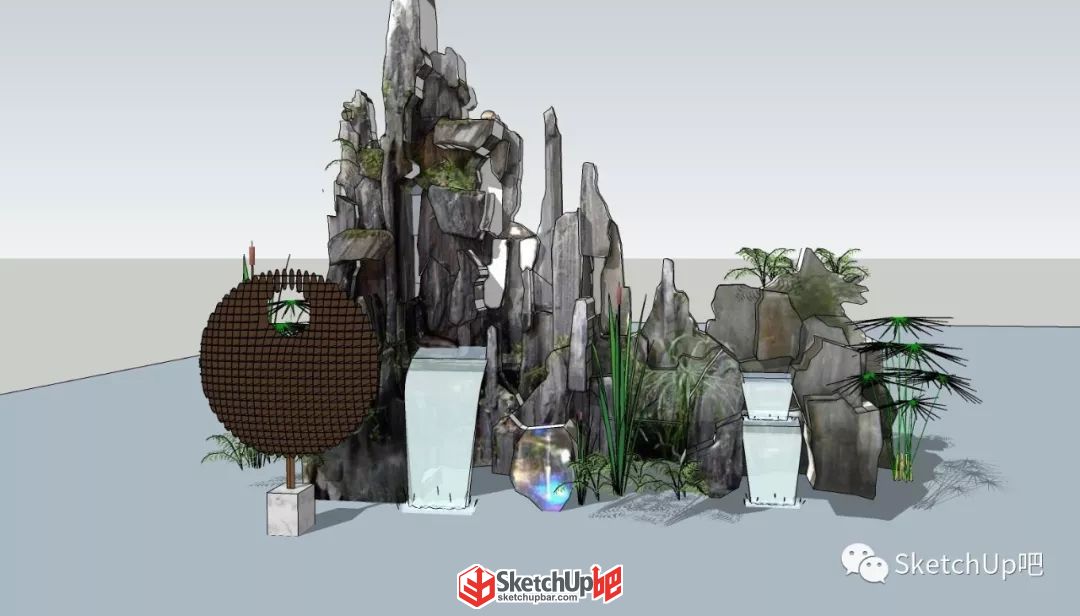

案例三 該建模教程點擊下方紅字或圖片即可跳轉

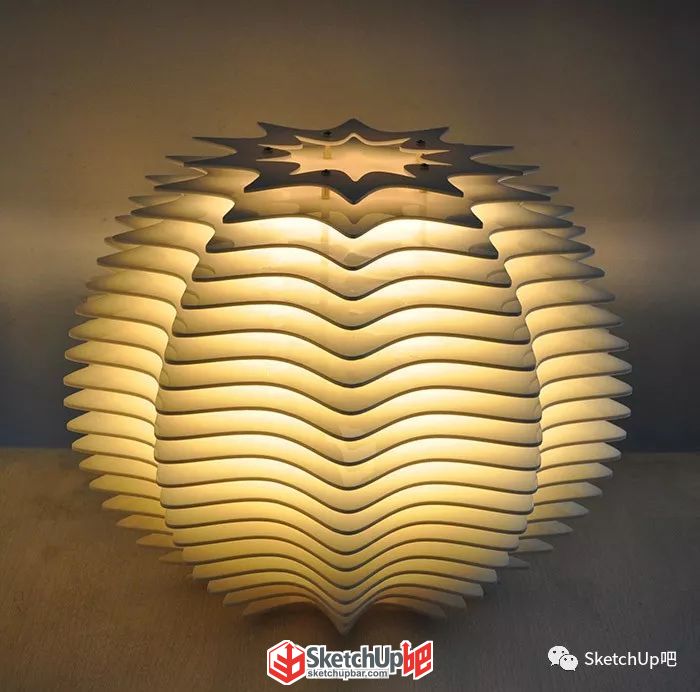

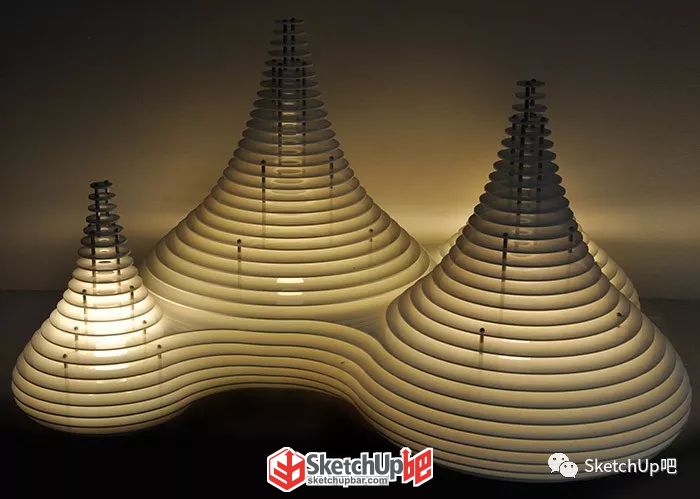

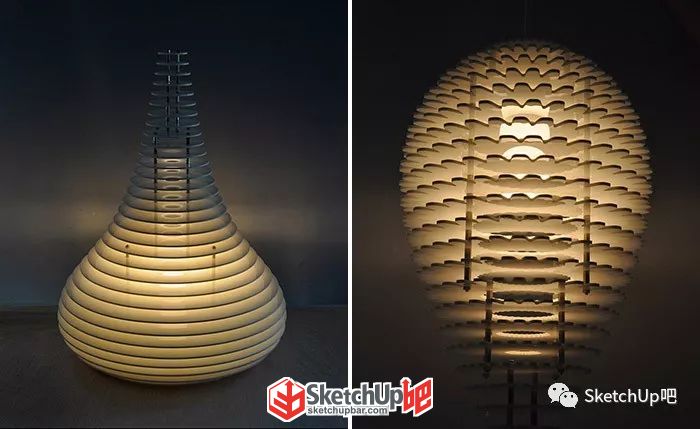

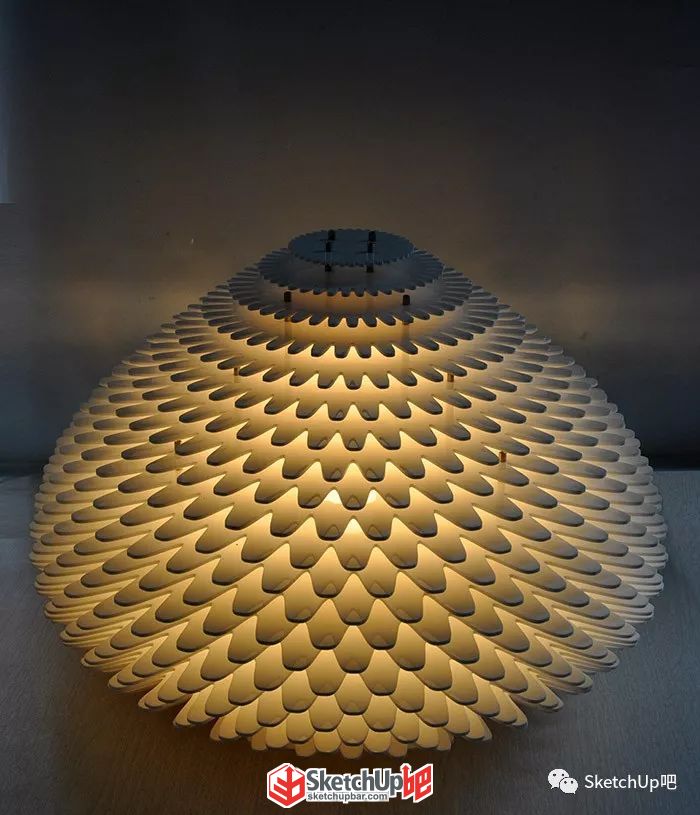

最后分享幾個好看的切片燈具 感興趣的小伙伴可以試試
