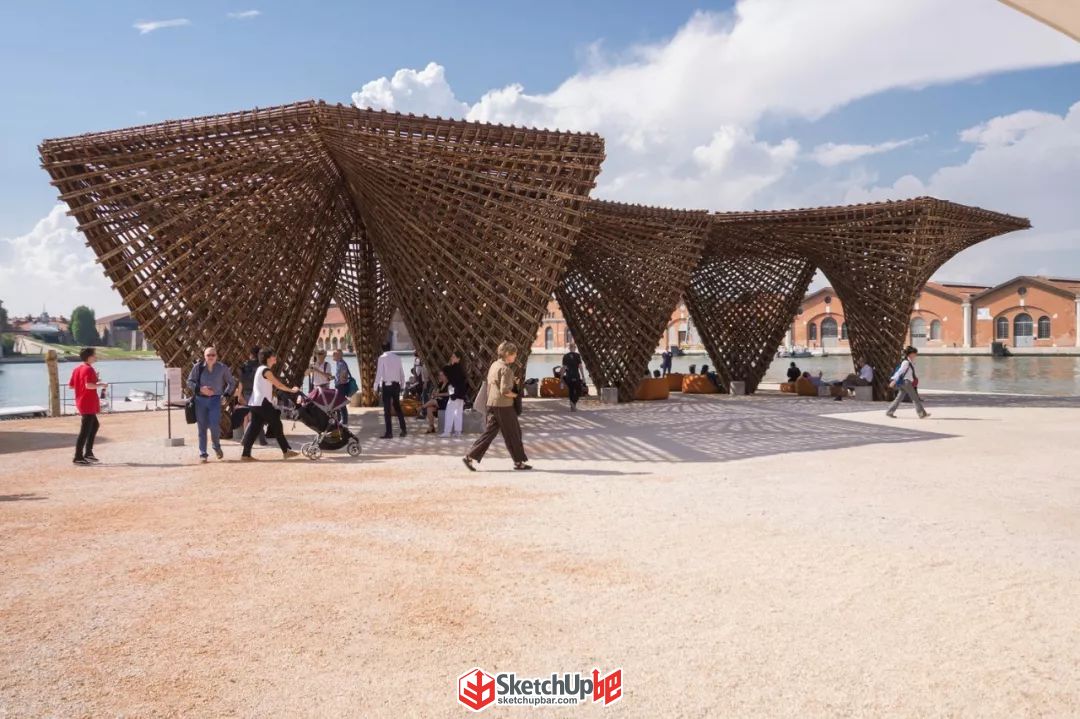

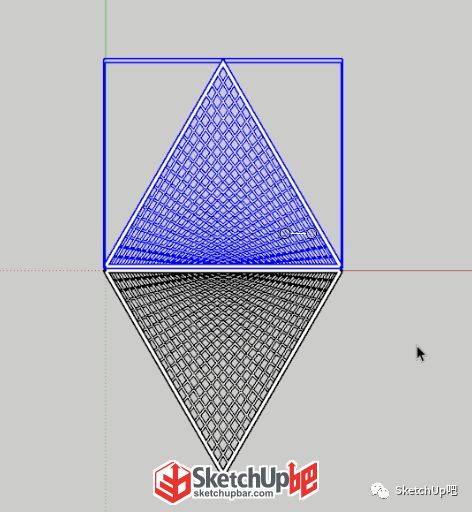

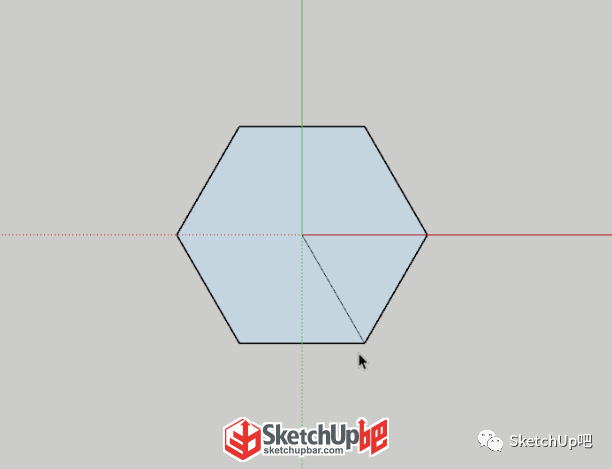

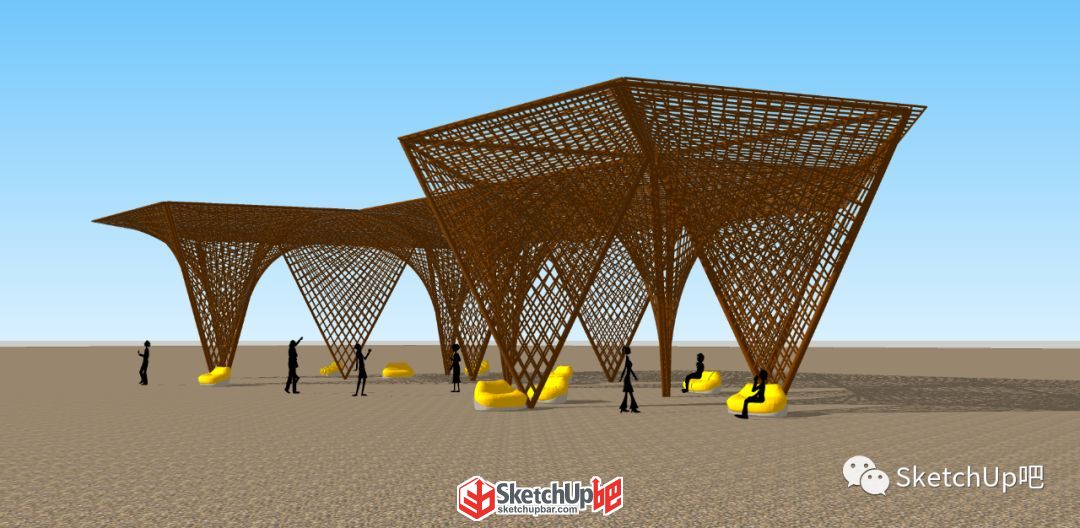

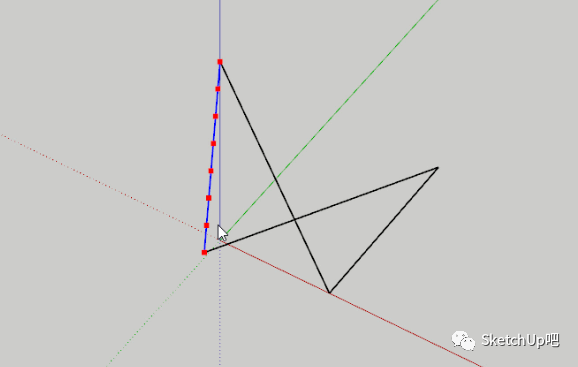

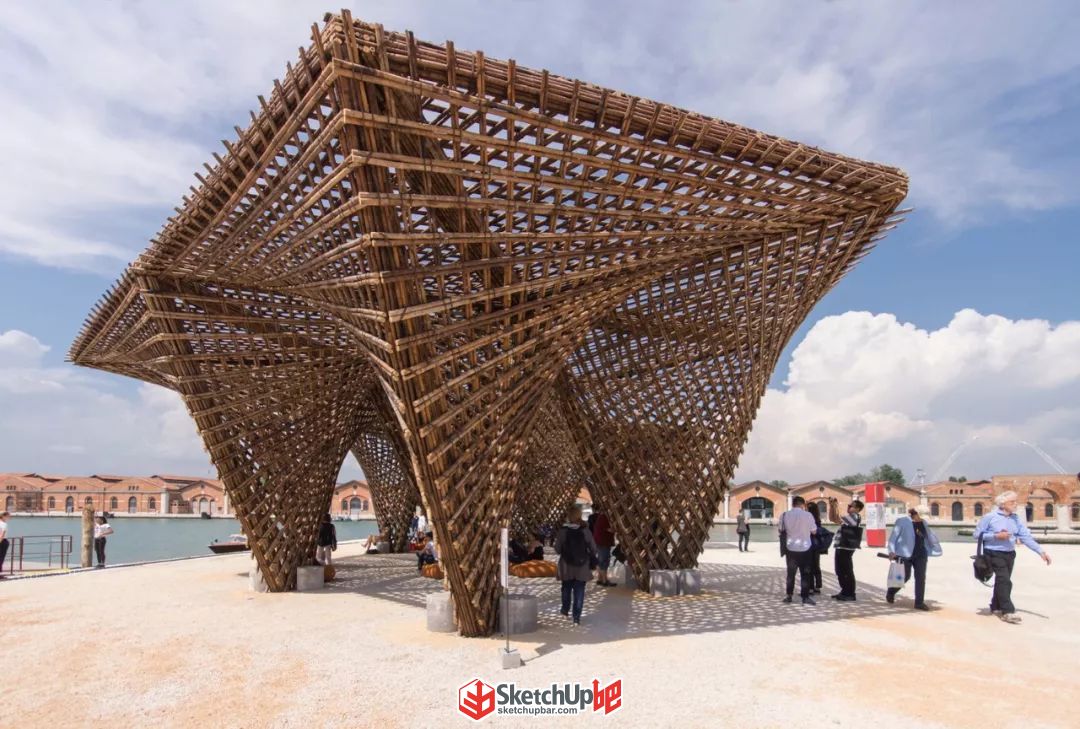

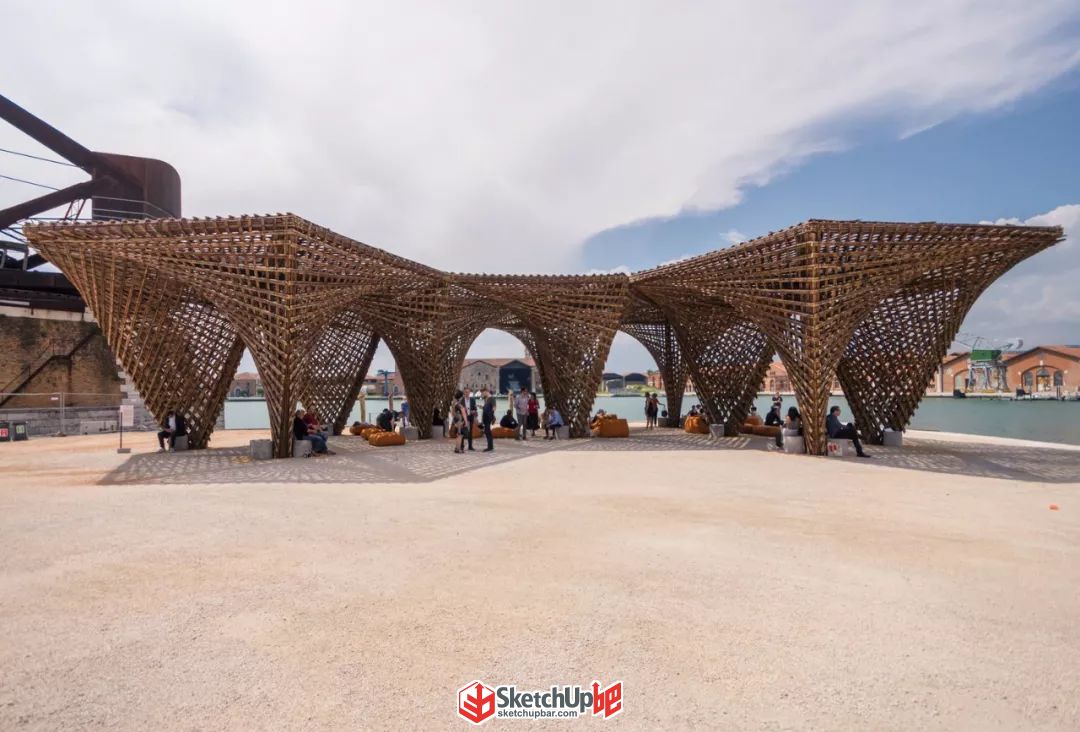

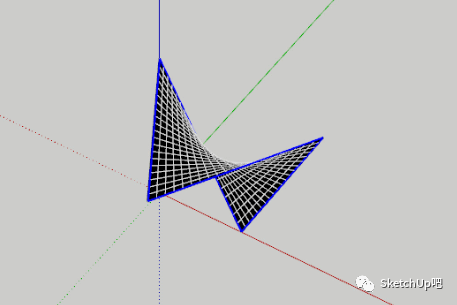

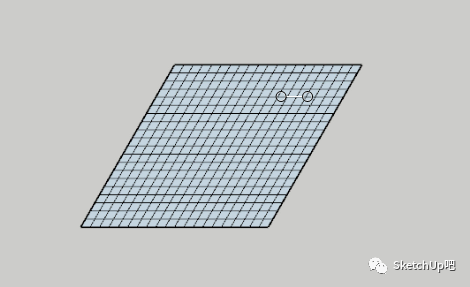

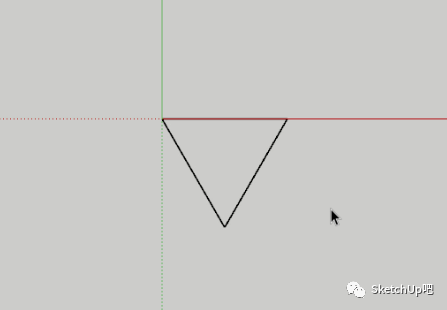

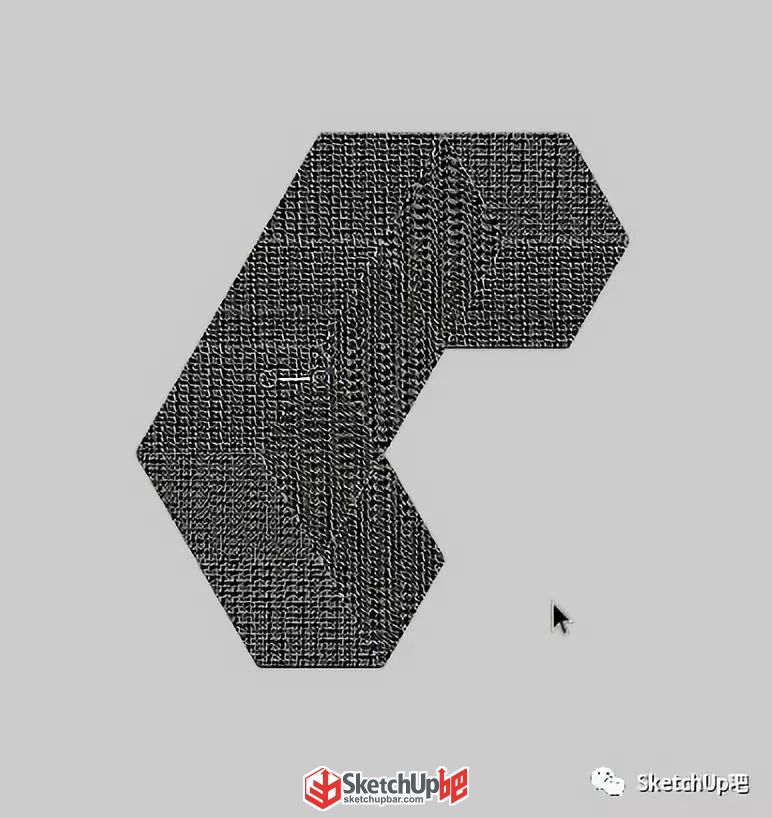

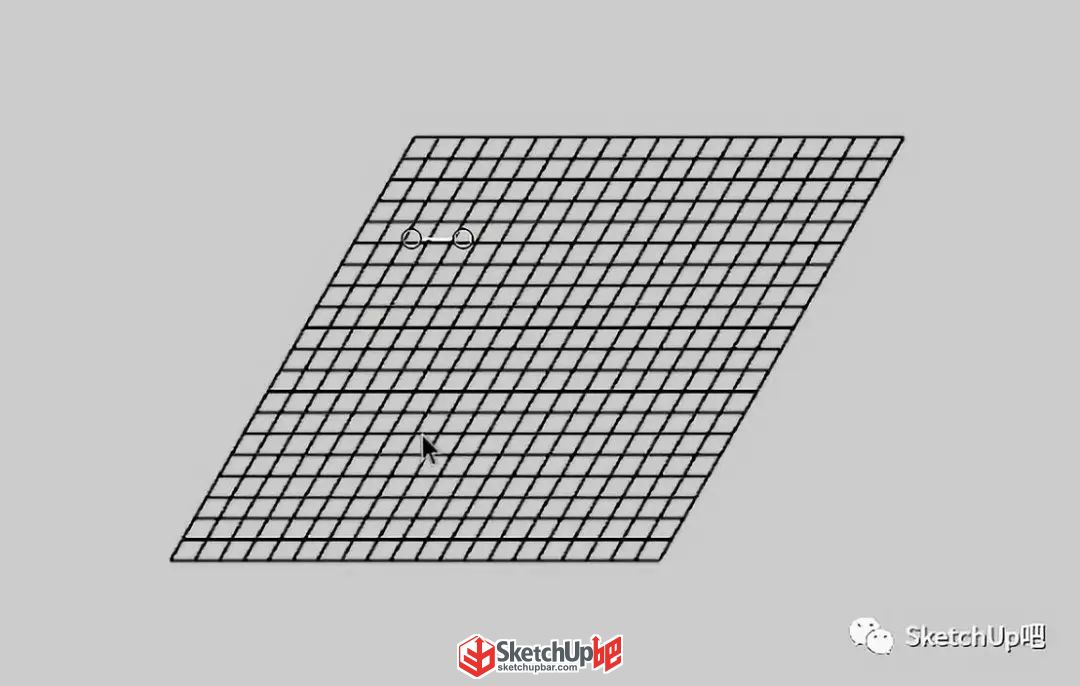

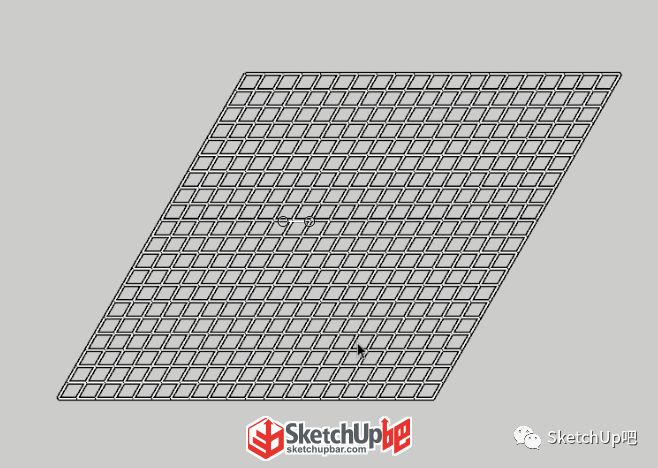

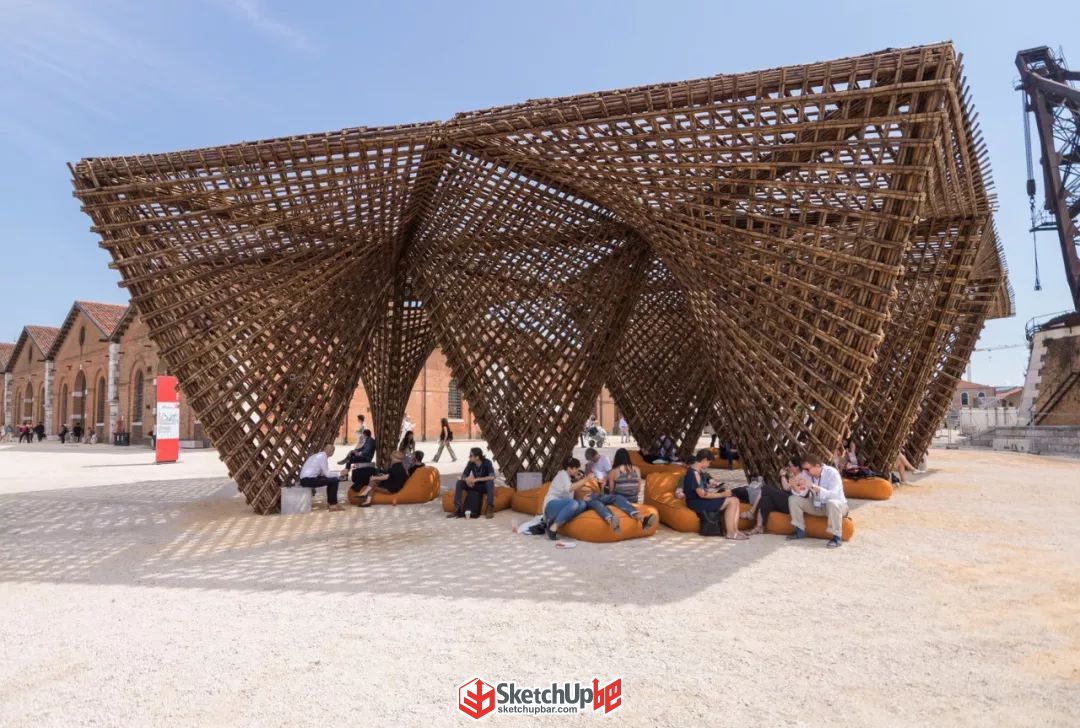

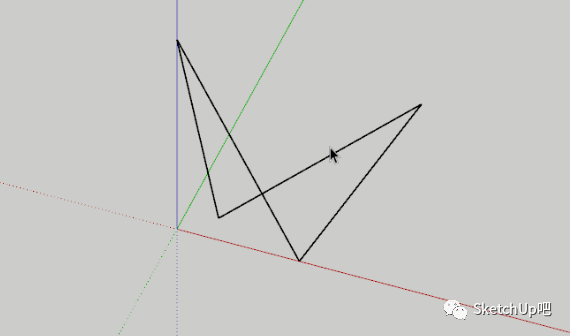

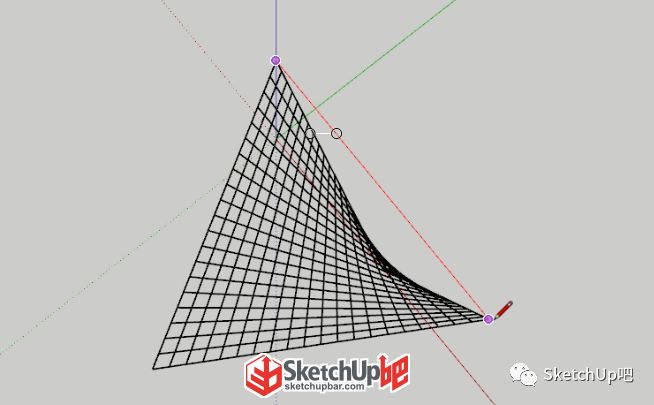

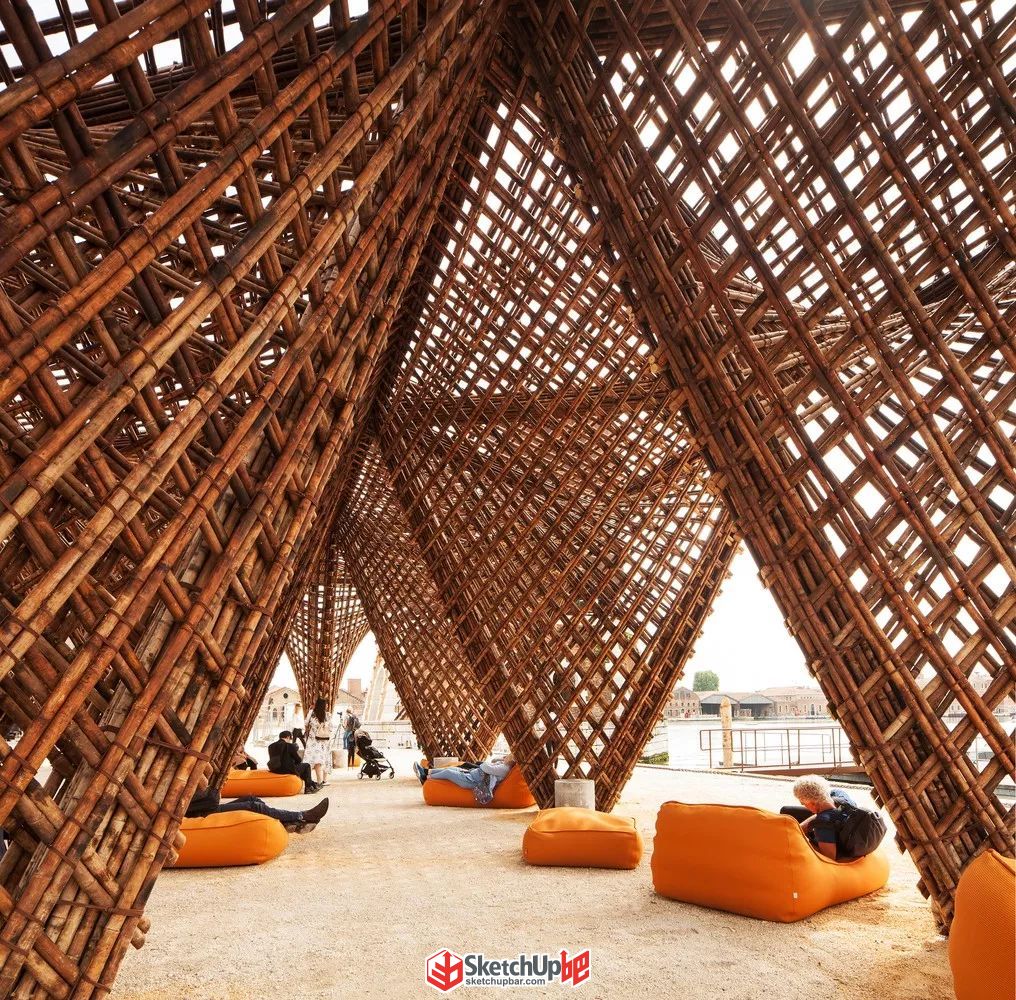

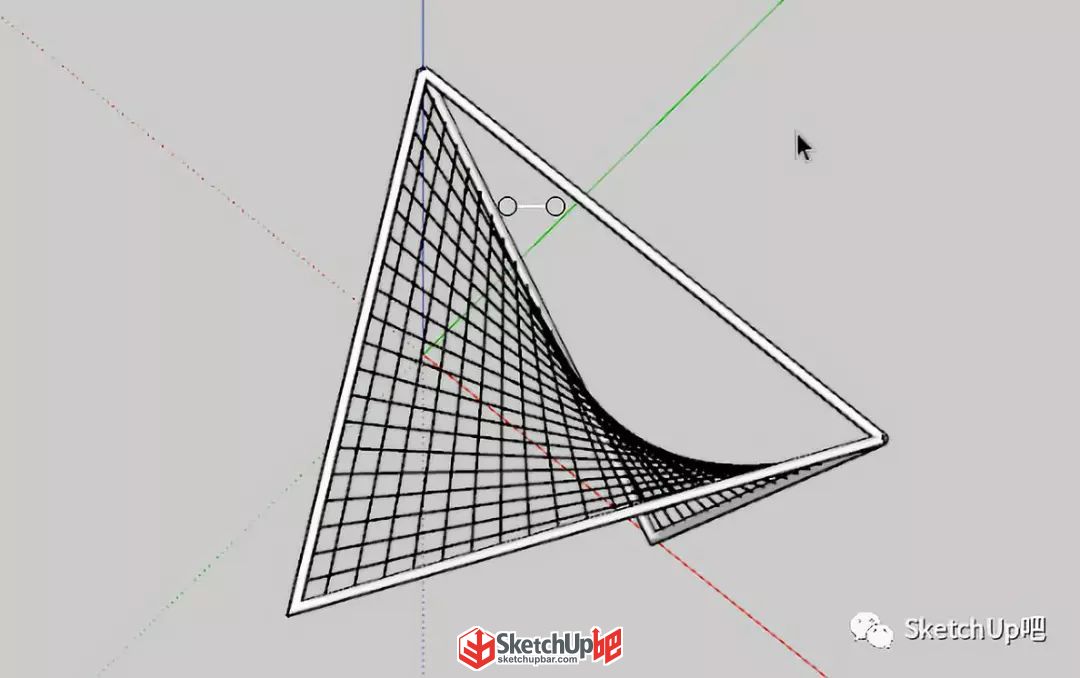

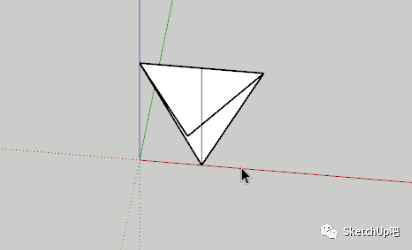

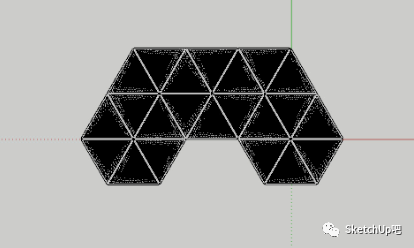

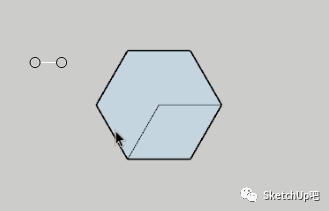

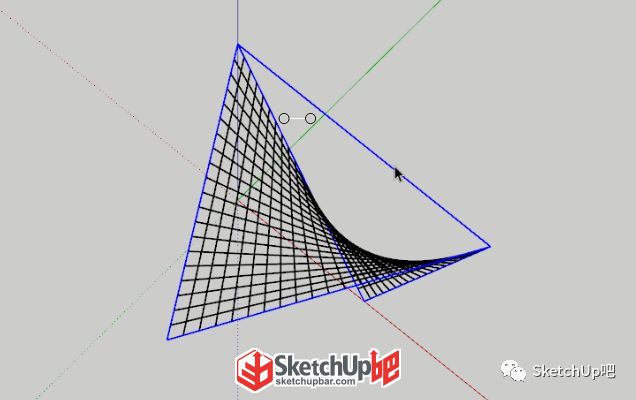

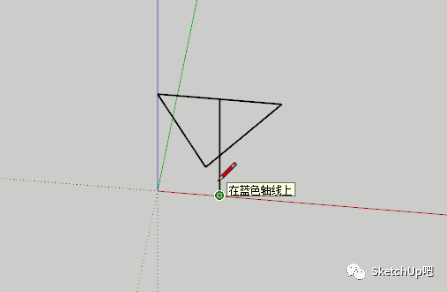

開門見山 今天是建模教程 一起來愉快地學習吧 嘿嘿嘿 老規矩 先看實物 竹子可以創造一個與陽光、風、大海,與自然之美緊密聯系的空間。也正因如此,這個竹空間雖然很小,卻很容易成為城市的地標性建筑。展亭由11個模塊組成,每一個都是由兩個雙曲殼結構組合而成。 資料來源:archdaily 我是教程 先使用多邊形工具繪制一個六邊形,再用鉛筆工具繪制邊線,得到一個等邊三角形 刪除多余的部分 選擇三角形,在藍軸上移動三角形邊長的距離,找到三角形的一條邊的中點,藍軸上繪制同樣長度的參考線 再連接兩個角與參考線的一頭 刪除多余的部分,這樣我們就得到了需要放樣的輪廓 接下來將所有的邊線進行拆分,每條線20段 全選線條后使用【曲線放樣】中的輪廓放樣(SUAPP編號427) 勾選僅生成表面縱向、橫線線框 接下來鉛筆連接頂部兩個角,刪除面 全選輪廓線,使用【焊接線條】(SUAPP編號48)焊接線條 再全選線框,使用【線轉圓柱】(SUAPP編號148)生成主體框架 再選擇放樣得到的線框,使用線轉圓柱得到亭身的網格 剩下的部分就直接鏡像復制就可以啦 使用【S4U鏡像】(SUAPP編號410)進行操作 接下來制作頂棚,繪制六邊形,鉛筆工具畫參考線得到平行四邊形 將邊線陣列復制得到網格 只用【過濾線面】中的只選擇面(SUAPP編號272)選中面后刪除 選中線框,使用線轉圓柱得到頂部網格 接下來可以參考平面圖將整個頂部布置好 最后移動頂棚到合適的位置即可 我是視頻 建模錄制:SketchUp吧彈指神通 music:A Himitsu - Adventures www.mgcxq.cn/ke/70或點擊【閱讀原文】直接進入超級講吧觀看 想學更多關于建模的技巧嗎推薦《吧卦》給你 現在購買《吧卦》5-8期實體書將免費獲贈1-10期電子書以及5-8期模型在《吧卦》中你將學到更多的建模教程和渲染技巧掃描下方二維碼即可購買 或復制地址進入吧友團購買 subar.me/tuan/15 |
