小伙伴們 學習時間到 熱衷于橋梁建模的小吧我又來了 所以今天要建哪一座橋呢 翻牌子啦 先來看看它長什么樣 ↓↓↓

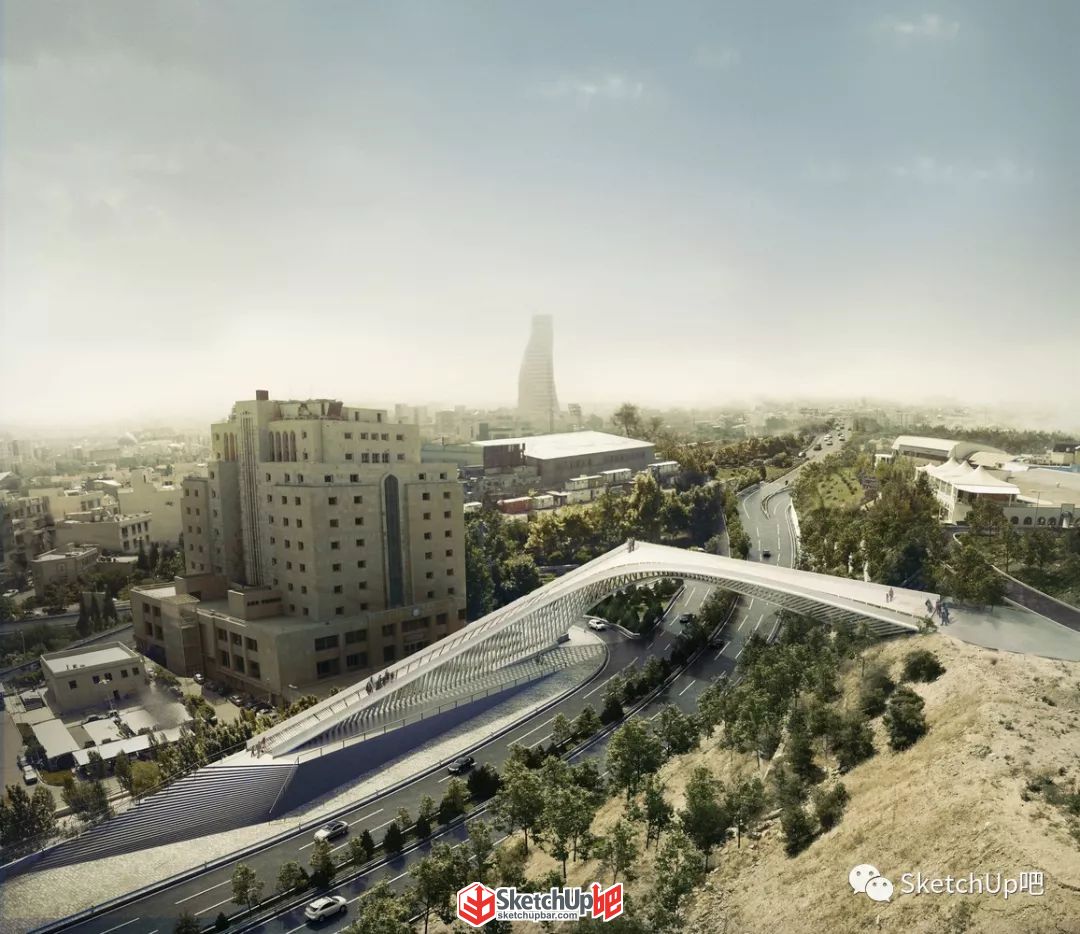

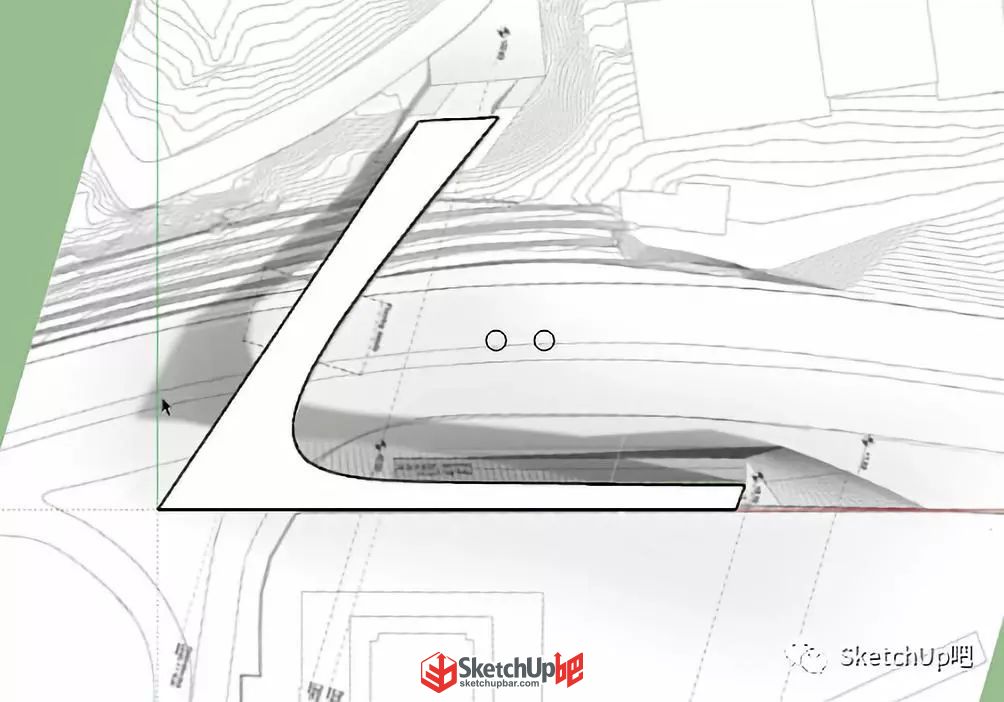

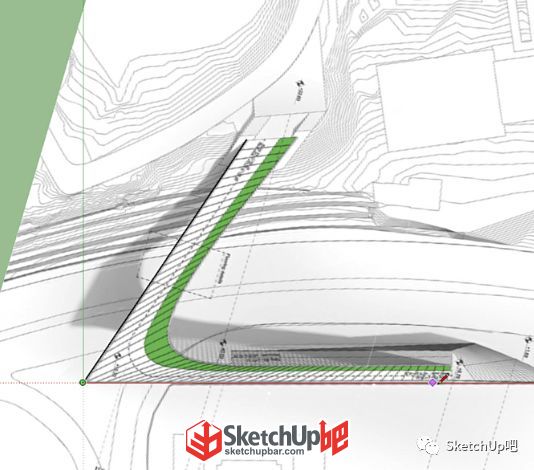

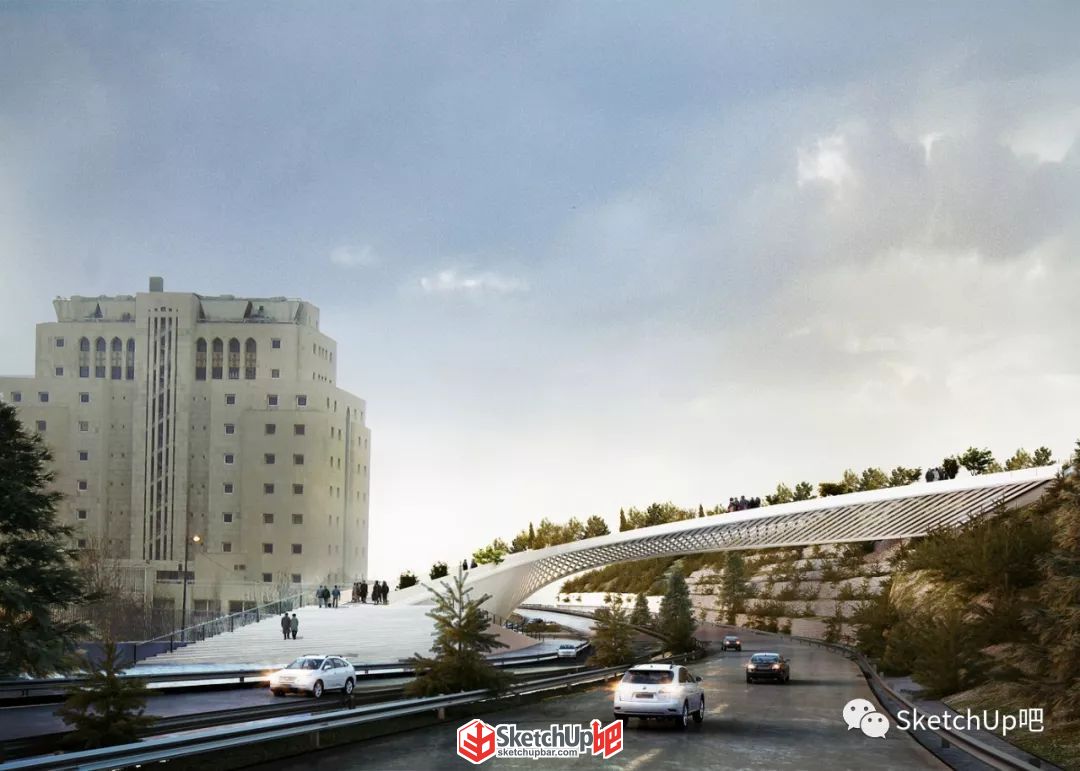

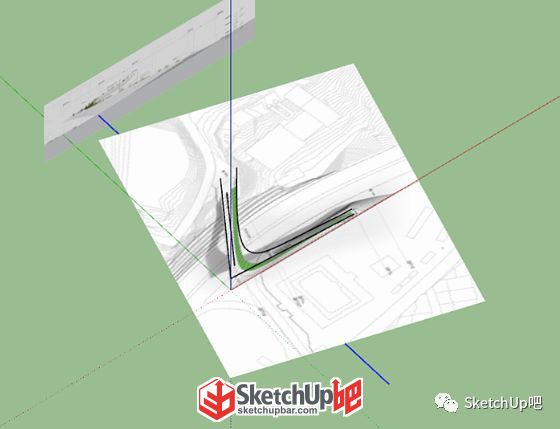

3rd Skin建筑事務所已經公布了建造Haghani人行天橋的計劃，這座天橋?qū)M跨伊朗的Haghani高速公路把德黑蘭的Mirdamad居住區和Abbas Abad連結起來。橋上的兩條坡道由金屬結構所支撐，第三條較低的坡道則作為與高速公路南邊相鄰的人行道的延伸。通過北邊的樓梯可上到天橋。 資料來源：archdaily 圖文教程 先用鉛筆工具繪制外部的輪廓線
直接用移動工具將線段的端點移動到合適的位置

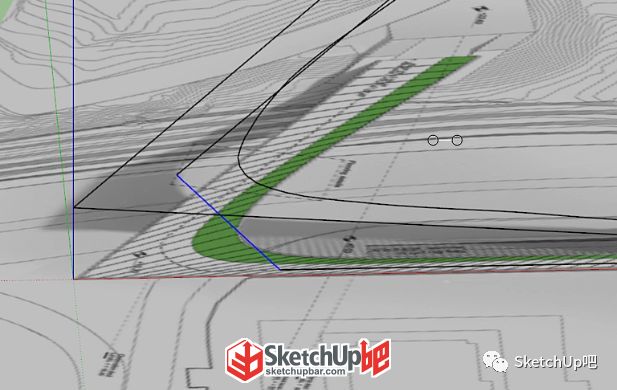

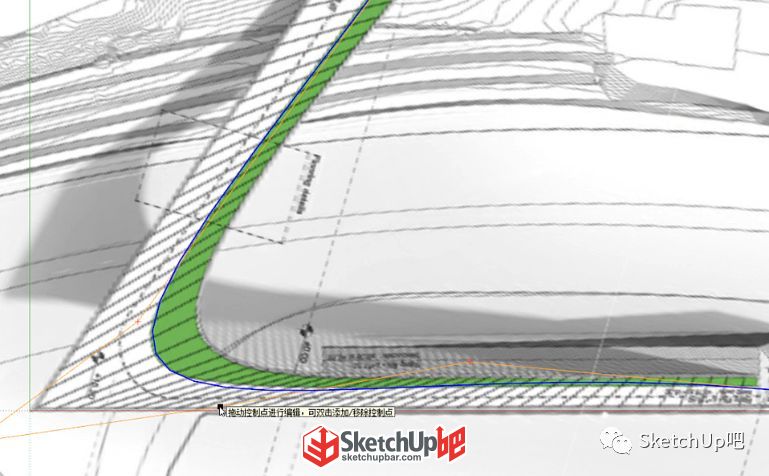

使用【貝茲曲線】（SUAPP編號96）描繪出另一條邊線

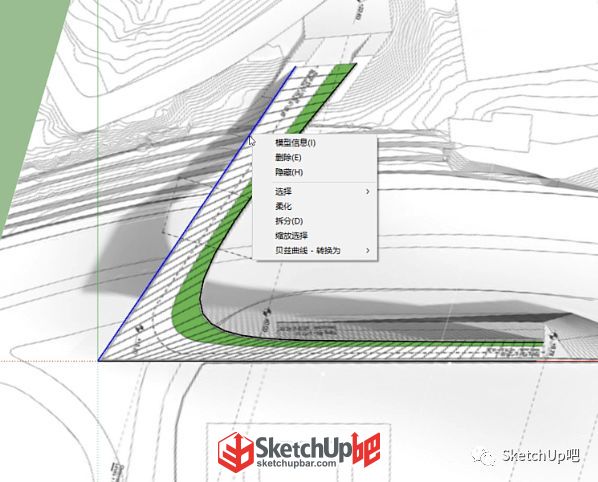

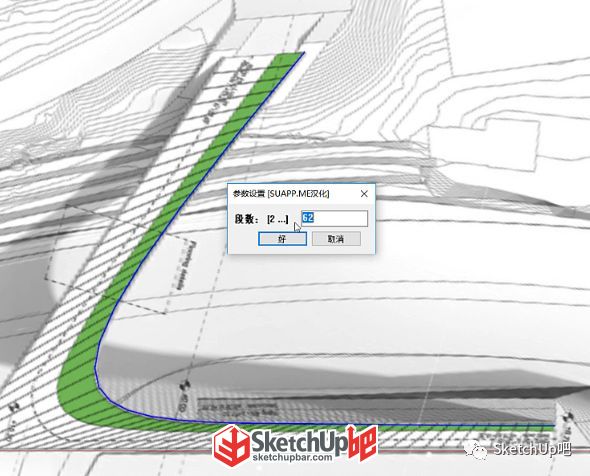

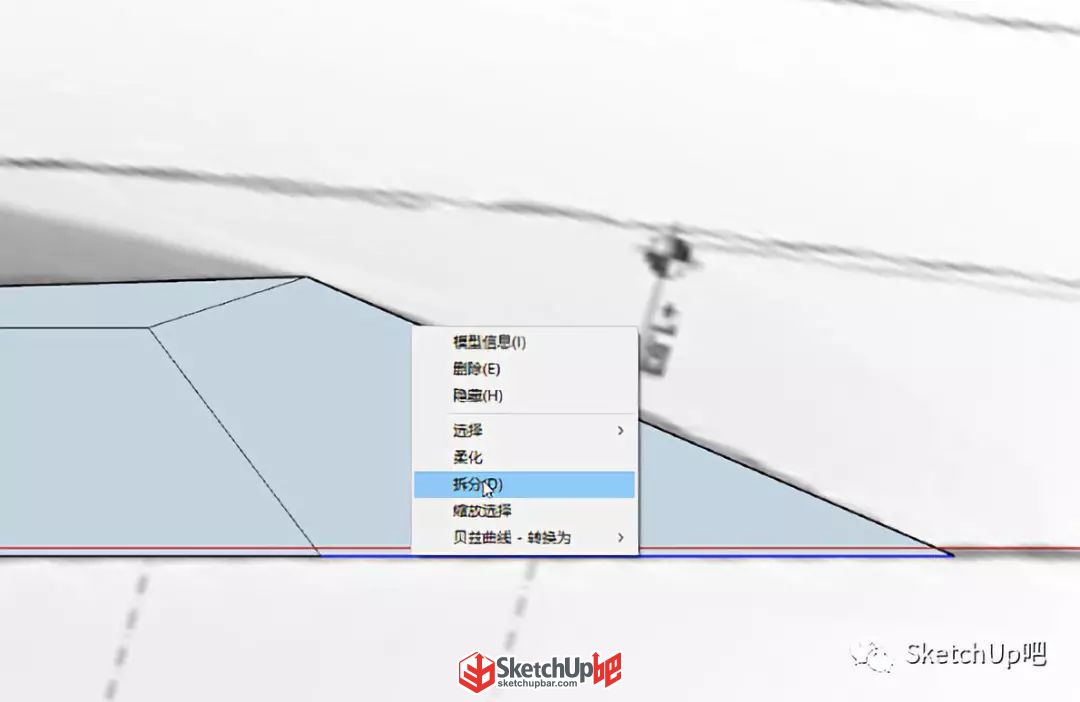

選中鉛筆工具繪制的直線，右鍵使用拆分把線段拆分一下，數量由鋼管的段數決定

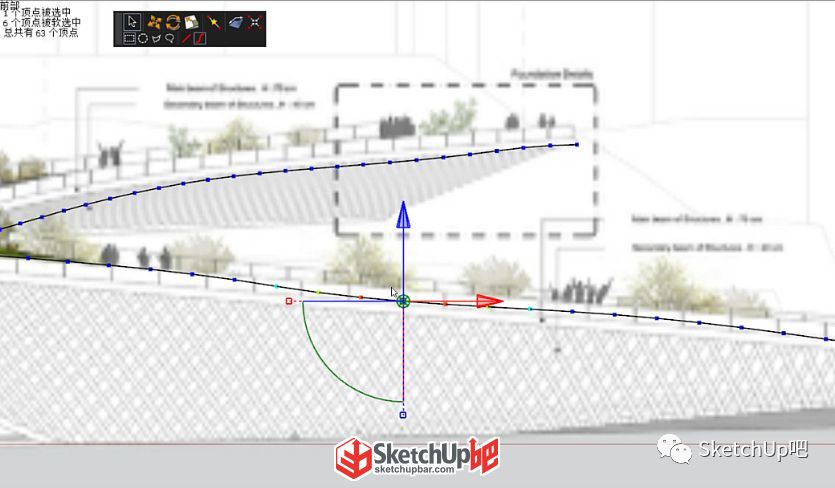

再使用【頂點編輯】（SUAPP編號263）將曲線移動到合適的位置

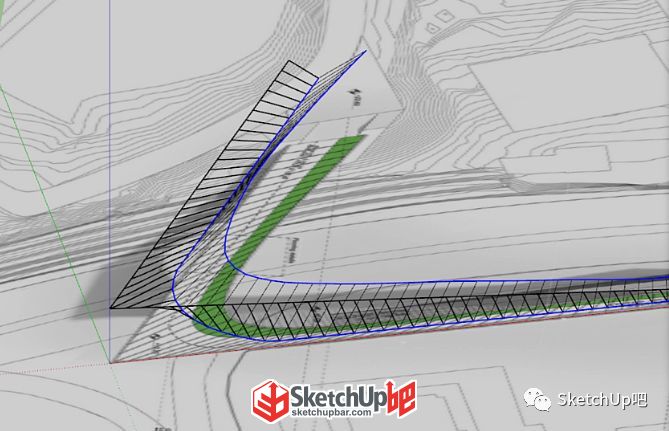

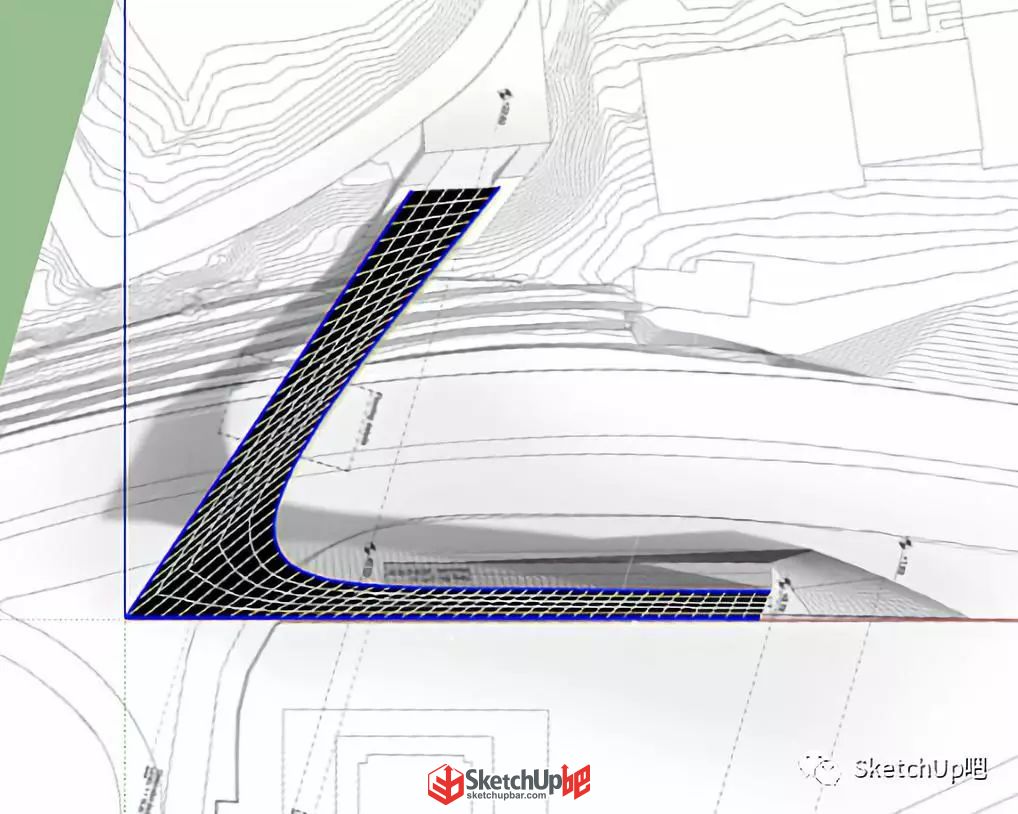

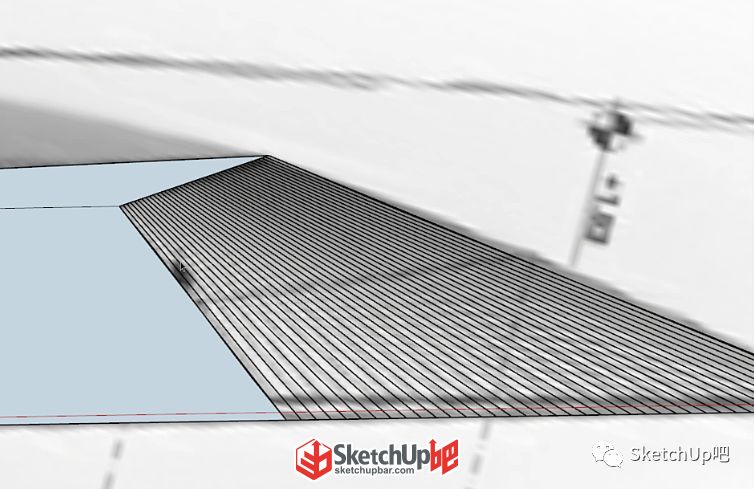

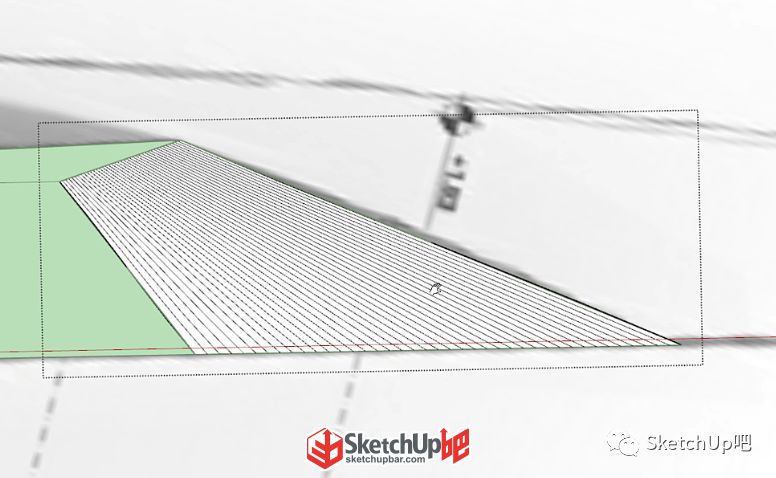

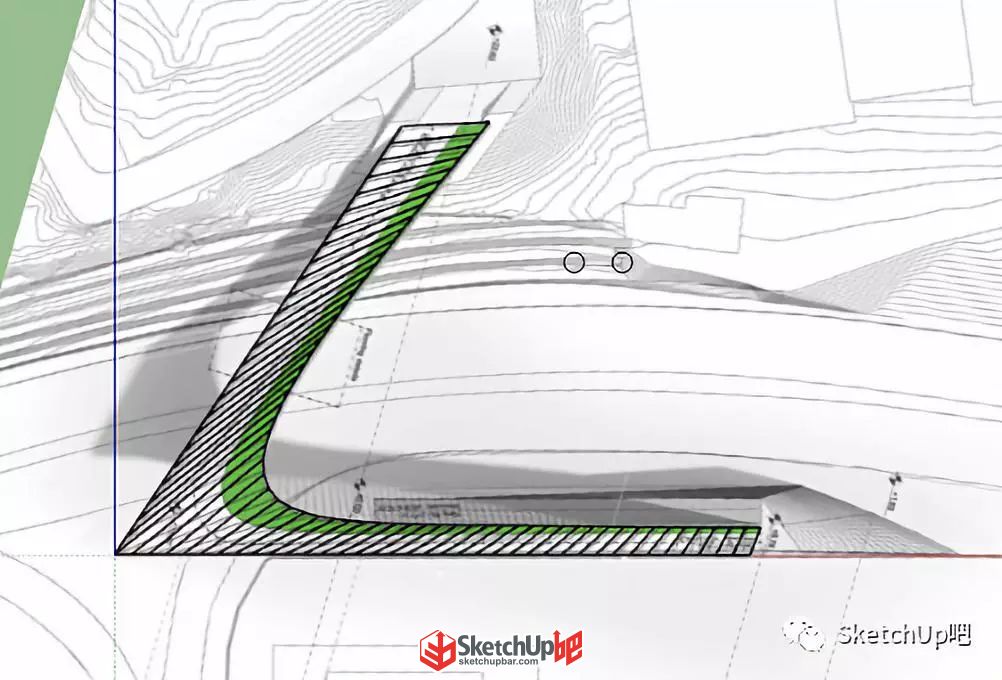

然后選中兩條輪廓線，使用【曲線放樣】（SUAPP編號427），點擊僅生成表面縱向線框，得到目標結構線

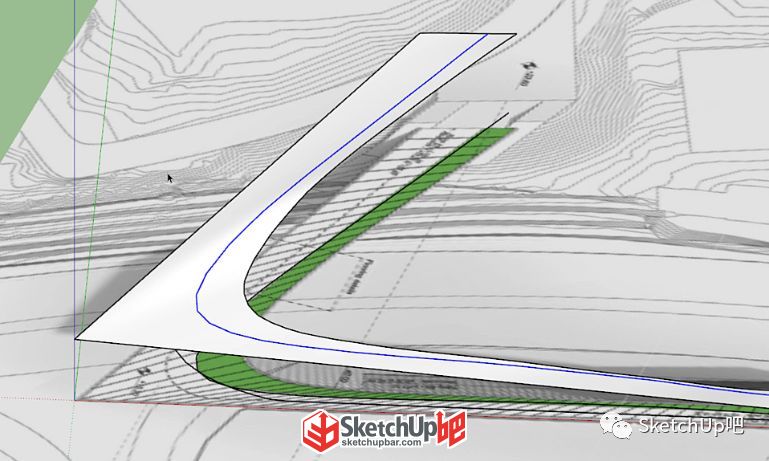

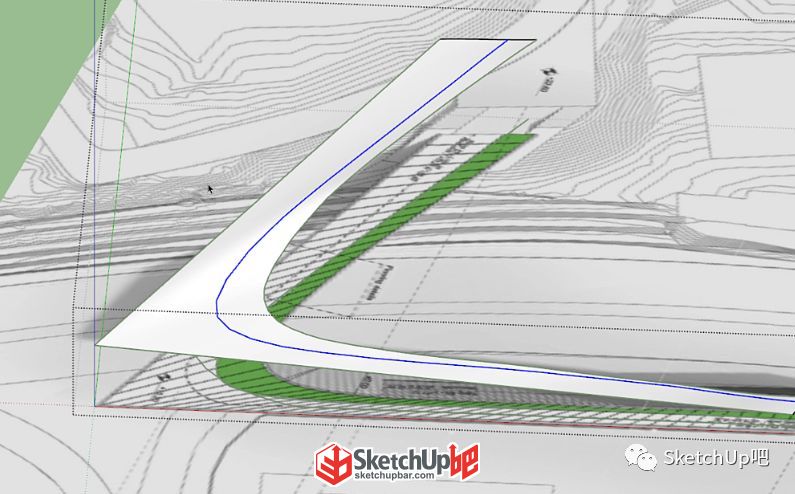

再使用一次曲線放樣，得到面

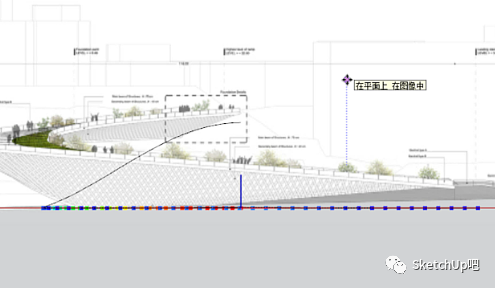

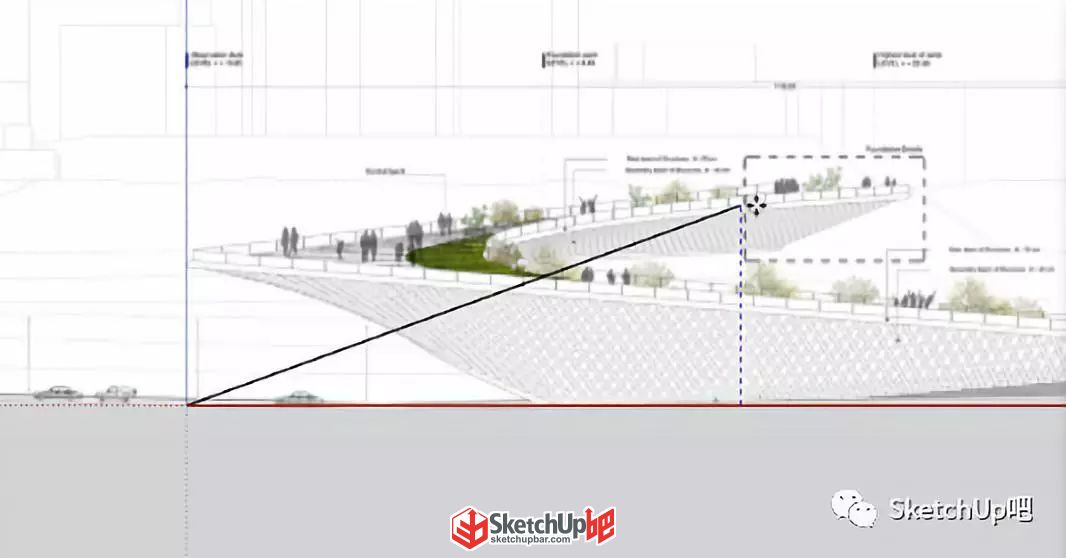

參考立面圖，在與地相交的交點畫一條參考線
使用【拉線成面】（SUAPP編號156）垂直方向上拉升出高度
然后在參考面和平面圖的交點處將地下部分的線段繪制出來
使用移動工具將直線移動到合適的位置
然后鉛筆工具連接兩條直線的端點

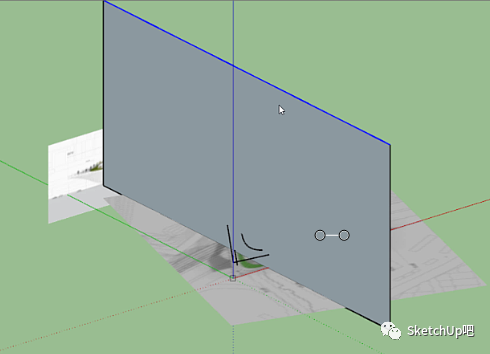

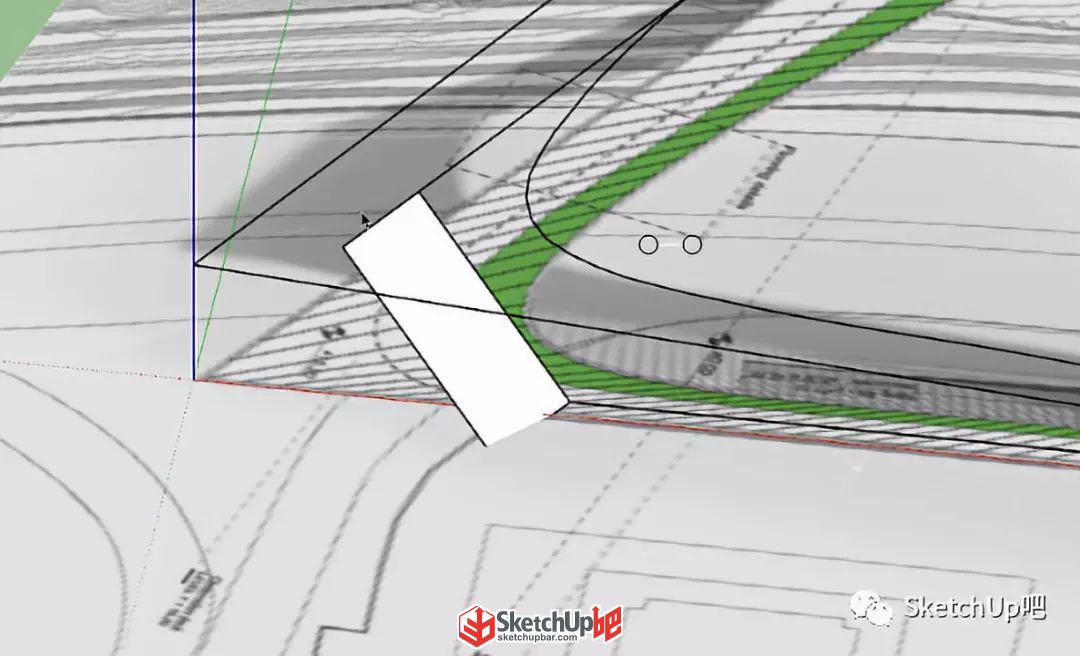

拉線成面拉出參考面

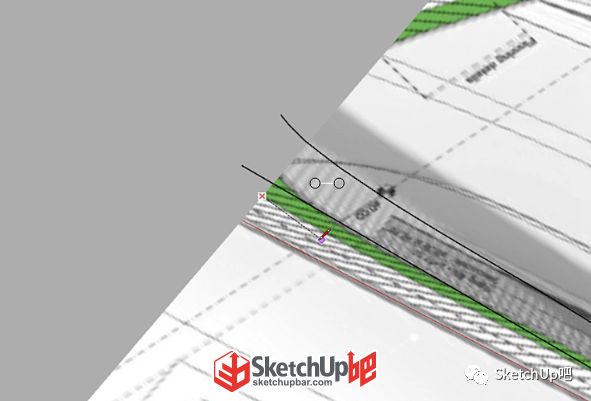

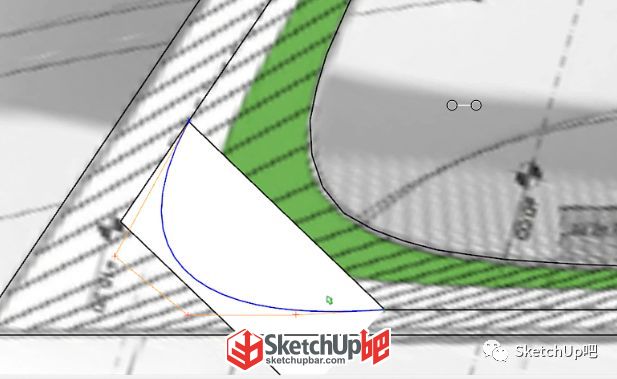

貝茲曲線畫出曲線

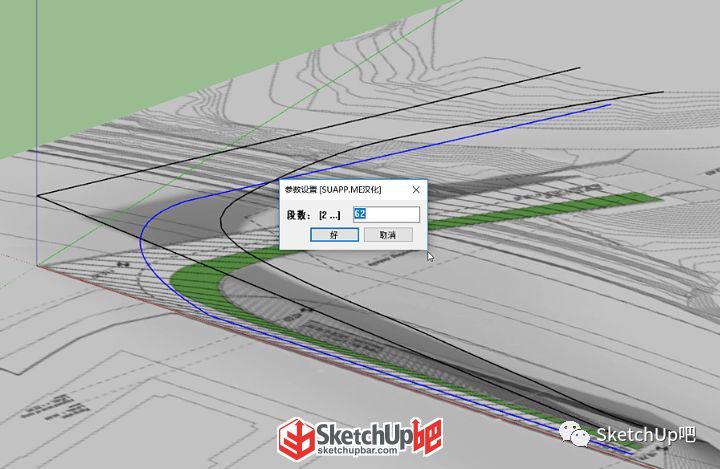

選中整條參考線，先用【焊接線條】（SUAPP編號48），再將線條轉換為固定段數多段線
同樣使用曲線放樣得到下部的結構線

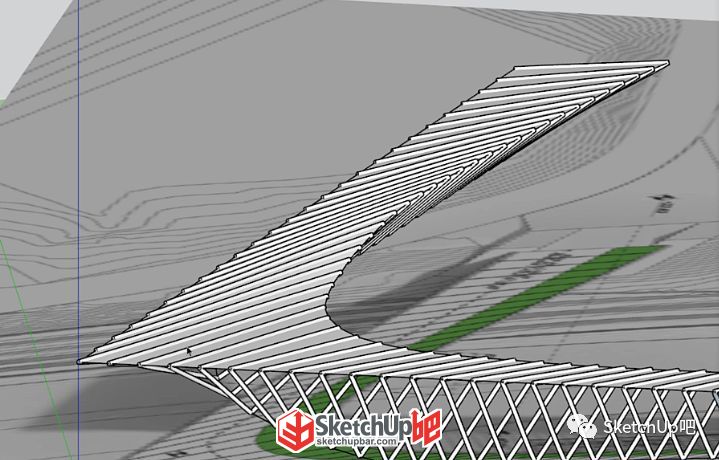

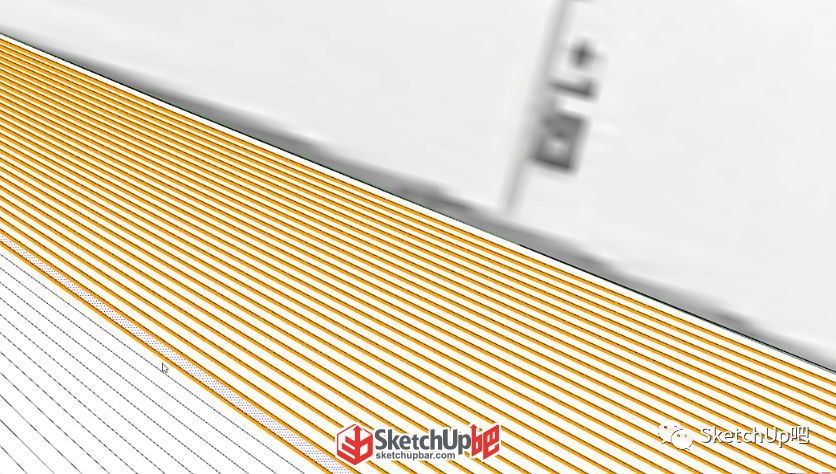

然后使用【線轉圓柱】（SUAPP編號148）將結構線轉換為圓柱

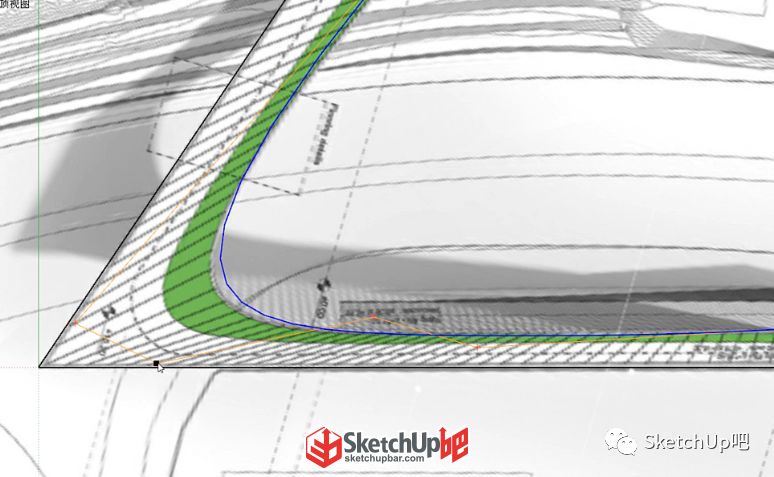

然后貝茲曲線繪制綠化的輪廓線

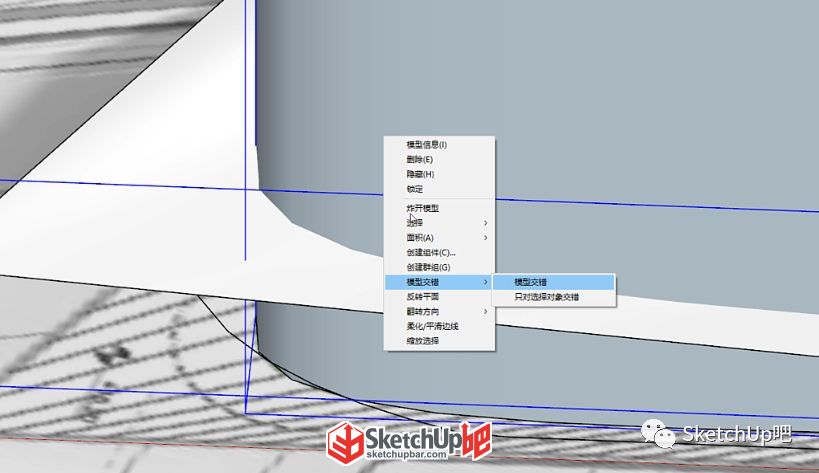

將線條拉線成面后，選中路面和參考面，使用模型交錯得到相交線

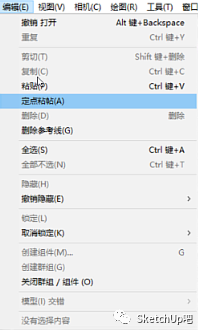

選中相交線，ctrl+x剪切線條，進入面組件，定點粘貼

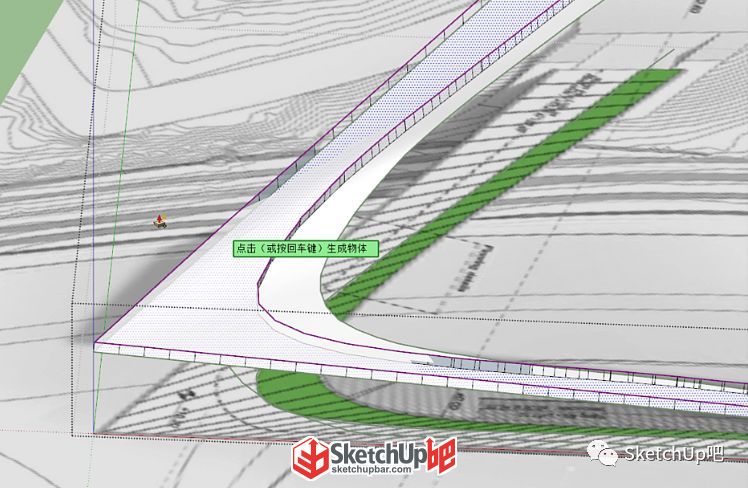

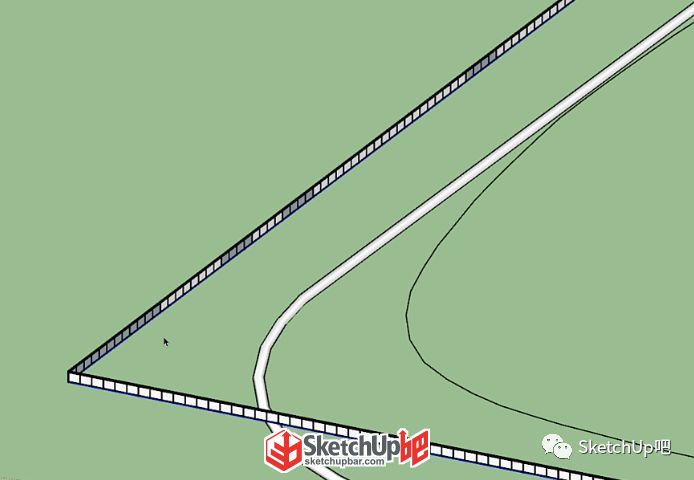

然后使用【超級推拉】中的加厚推拉（SUAPP編號94）將面推拉出厚度
然后畫出下部臺階部分的平面輪廓線，將臺階部分的邊線進行拆分，數量由臺階的數量決定
然后使用曲線放樣，生成臺階方向的結構線

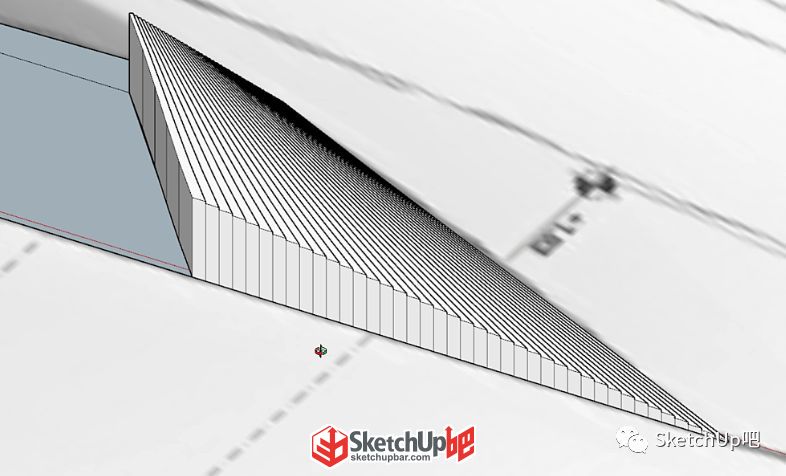

封面，使用【智能梯步】（SUAPP編號289）生成臺階
使用【欄桿生成】（SUAPP編號328）制作橋面欄桿

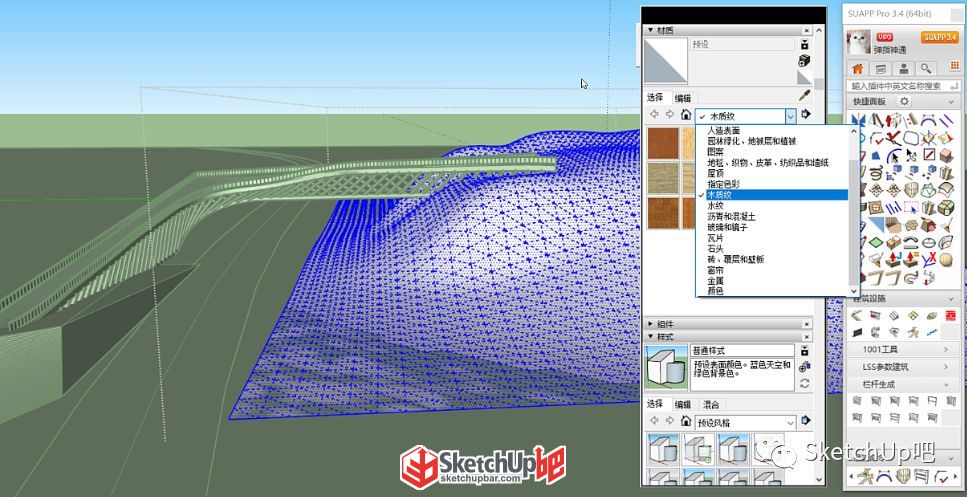

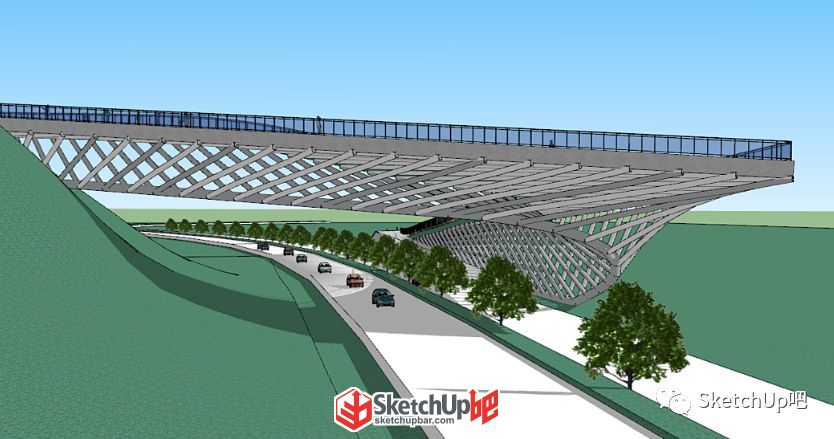

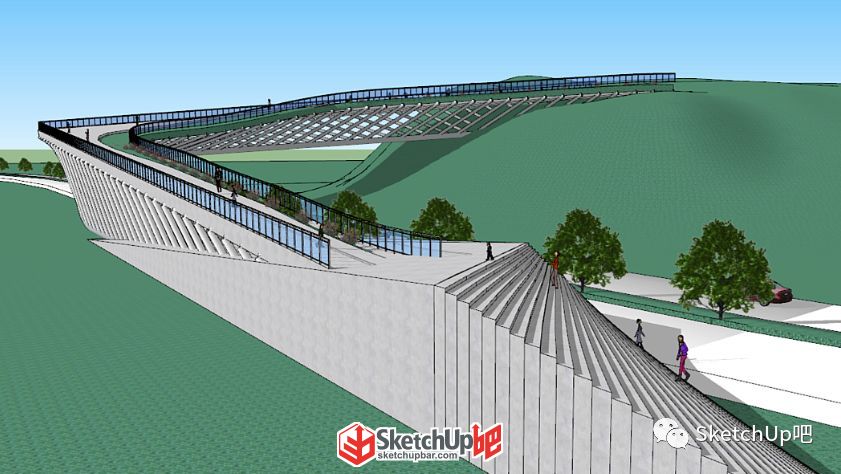

然后補充場景就好啦！
怎么樣 是不是挺簡單的呢 基本上處理好空間曲線 模型就可以建好了 別光看啊 小手手動起來
視頻教程 視頻錄制：SketchUp吧- 彈指神通 MUSIC：小松原俊 - Love Song sketchupbar.com/ke/80 本文使用插件來自 SUAPP3.4中文云端插件庫（專業版） 插件下載地址 www.suapp.me 更多視頻教程歡迎鎖定SketchUp吧 【超級講吧】欄目 www.mgcxq.cn/ke
|
