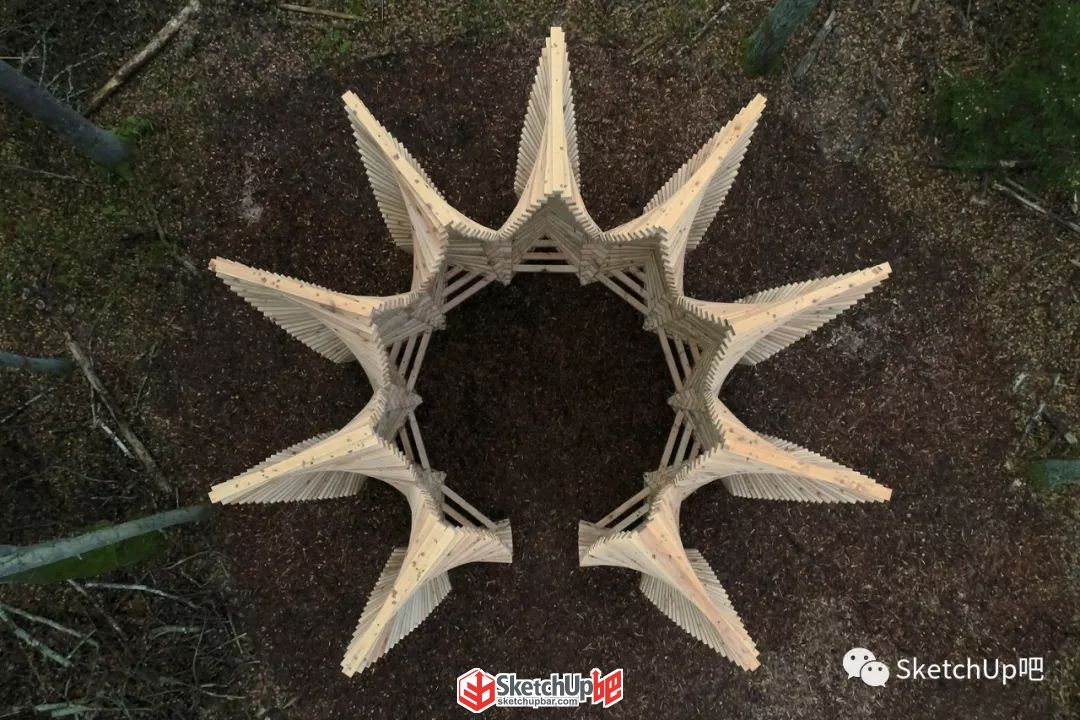

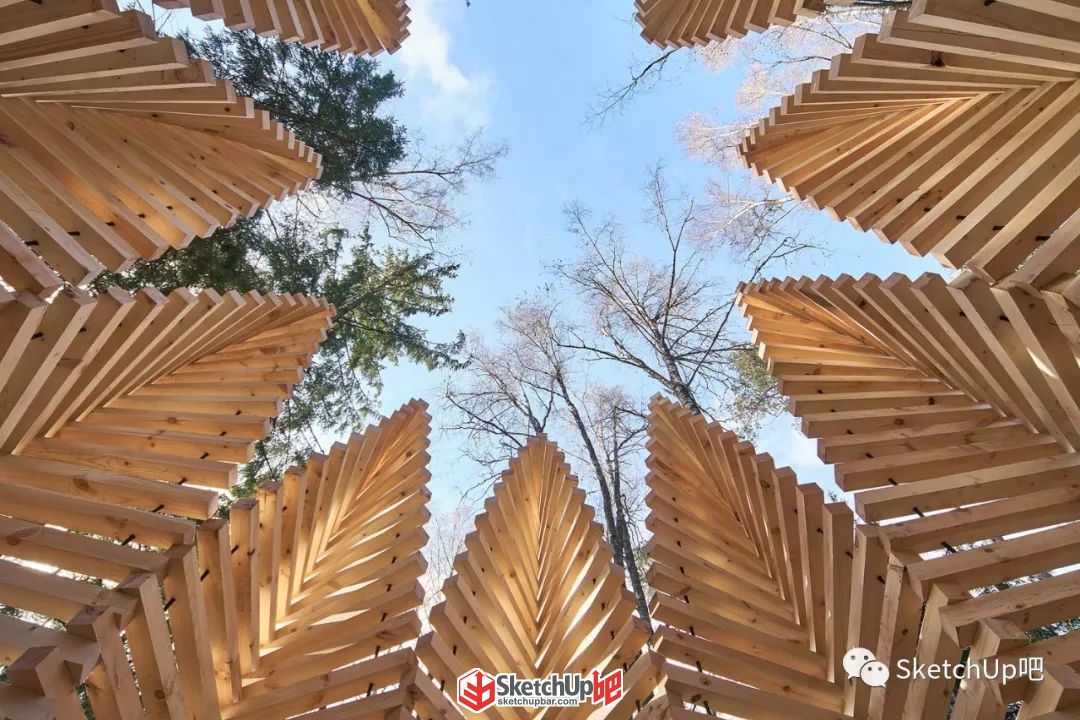

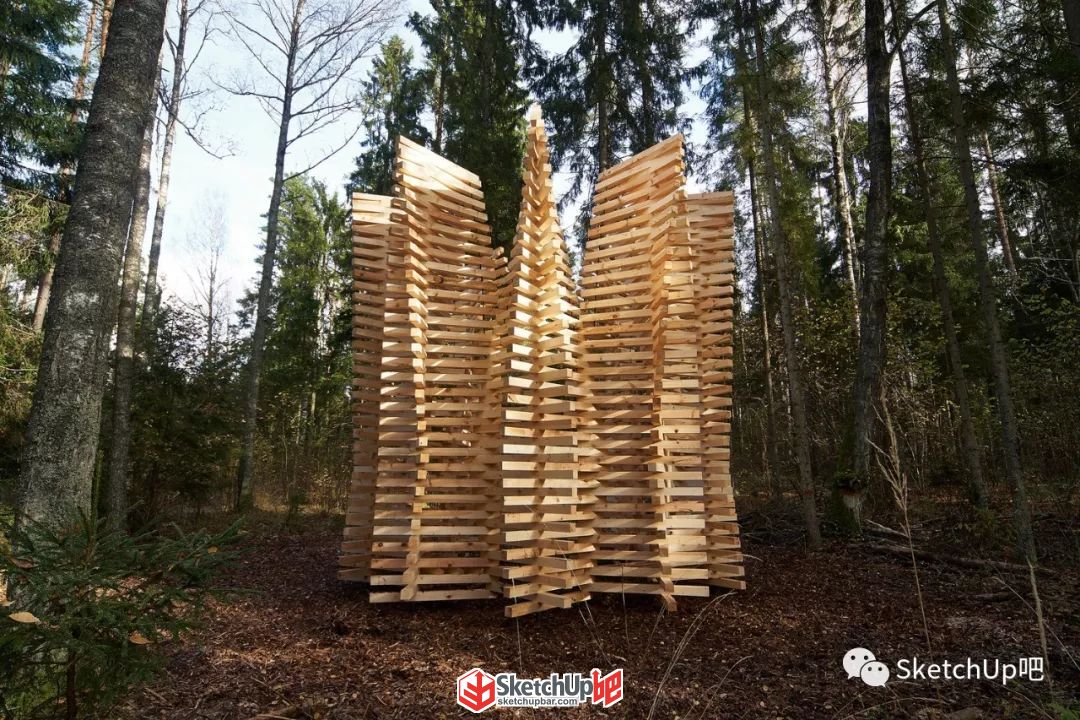

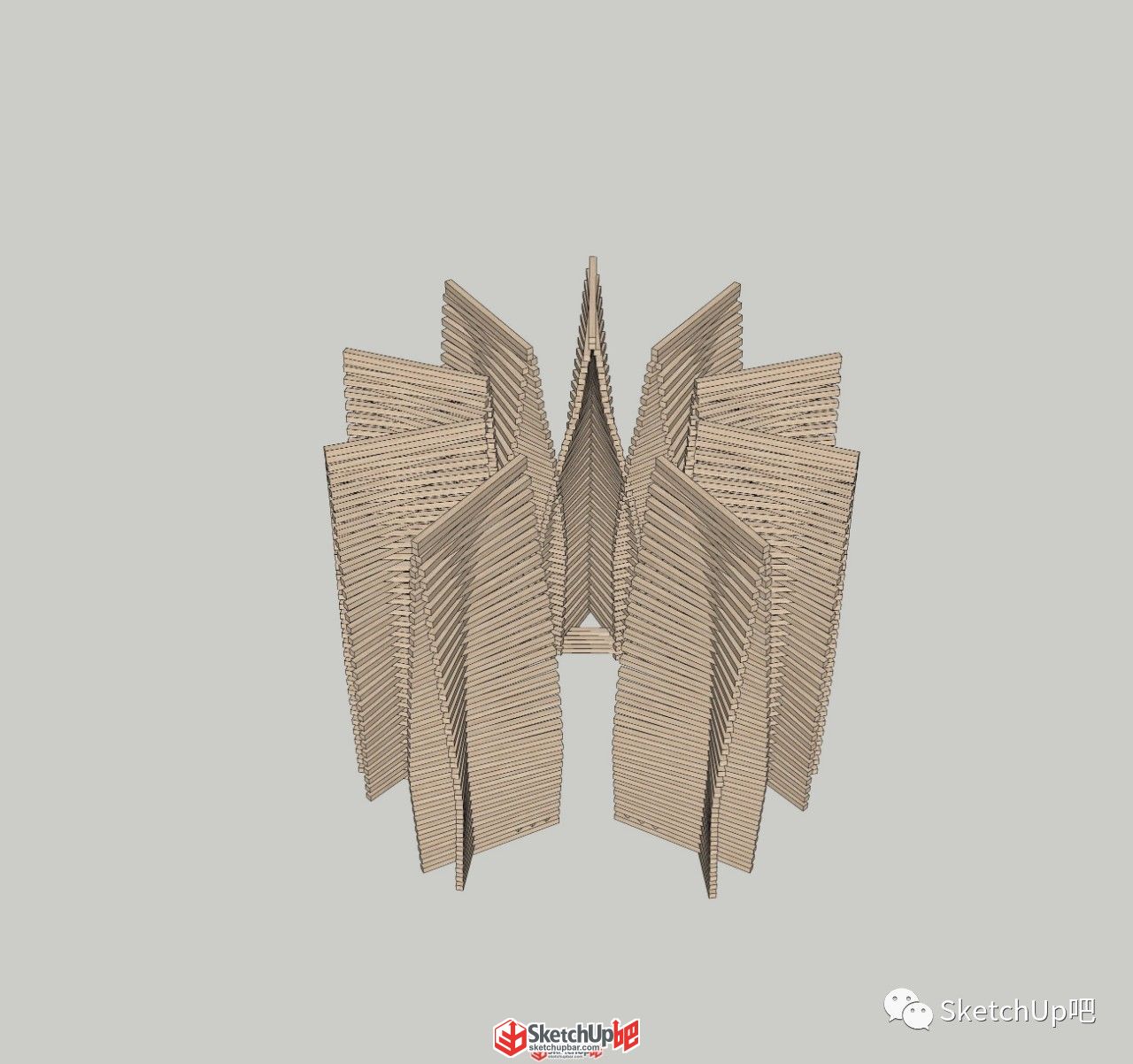

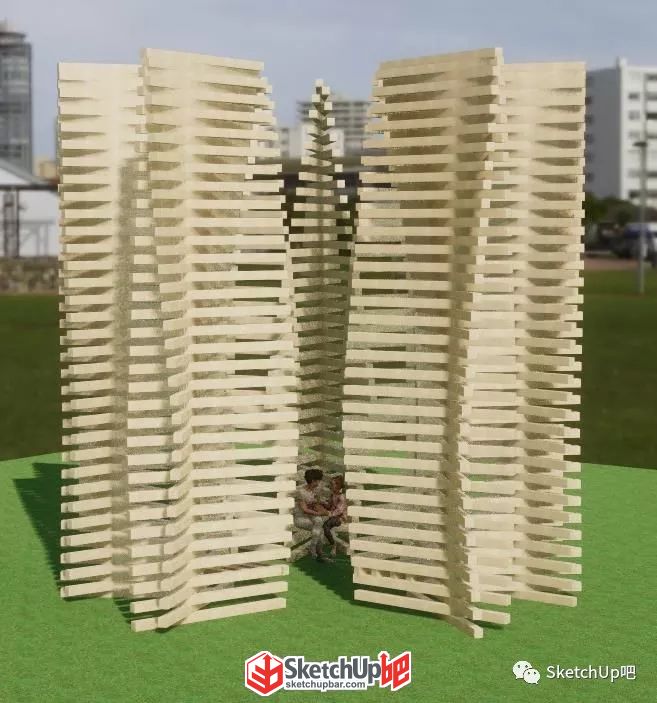

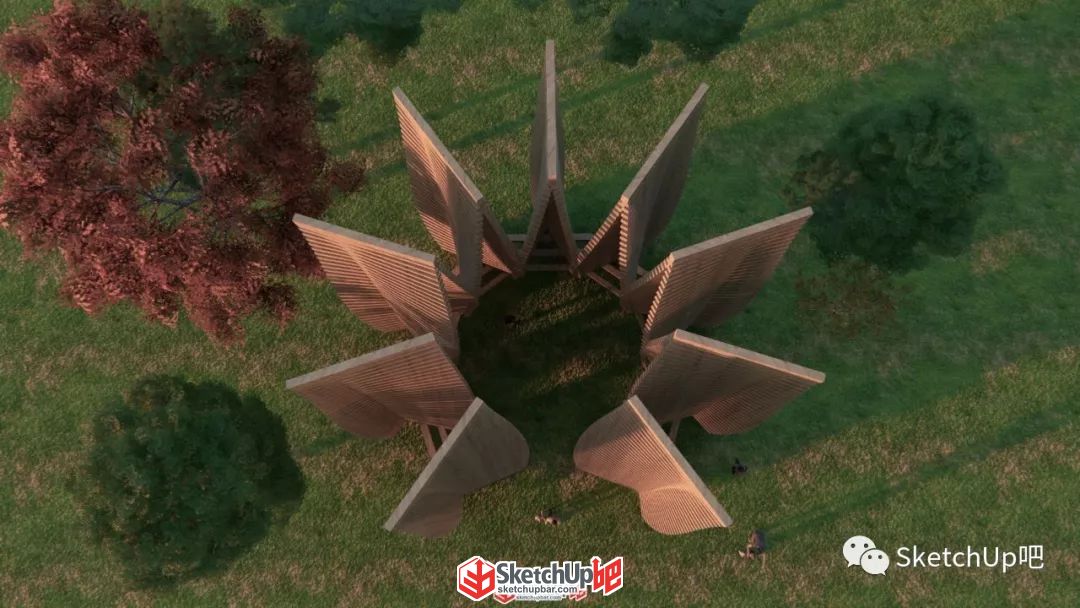

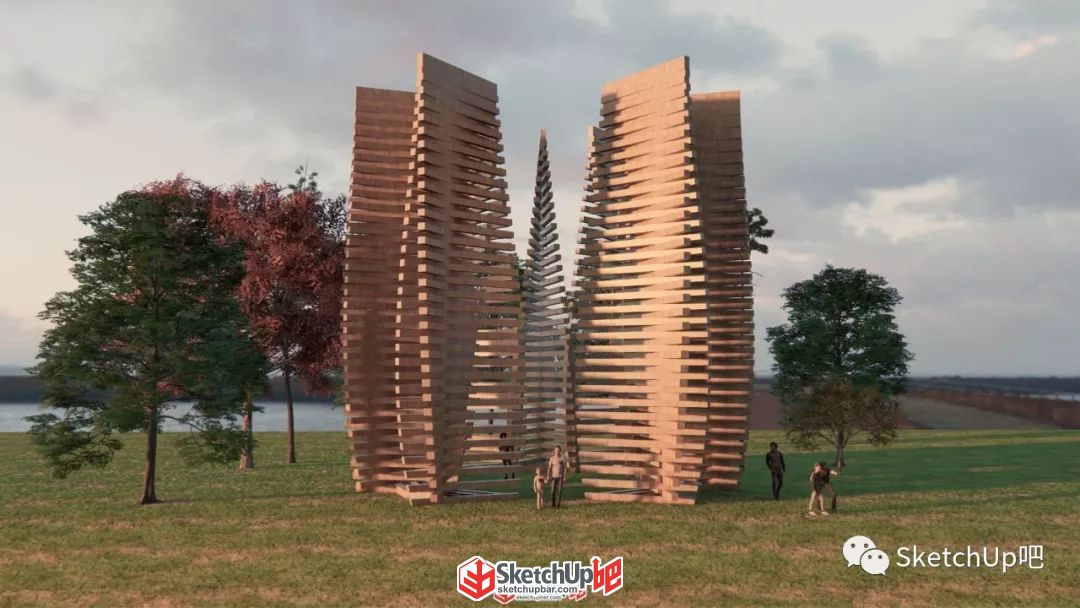

“火焰”（ UGUNS ）亭的設計旨在為人們提供一處冥想與交談的場所。其造型設計參照了火焰的陰影、流動及動態形象。亭子墻面通過依次于前者基礎上旋轉2.5度的木梁堆疊而成，組成9簇象征性的火焰。亭內座椅則仿照篝火晚會的順序，圍成一個可供人們聚集交談的圓圈。

資料來源：archdaily

吧友作業

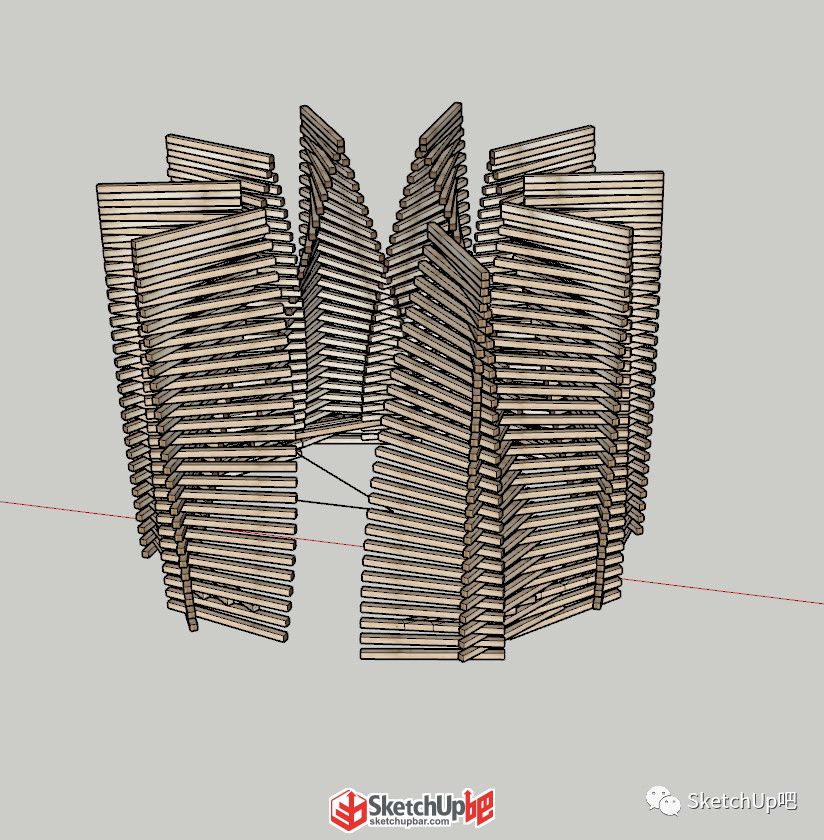

e58312001

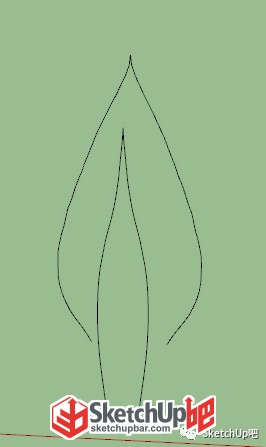

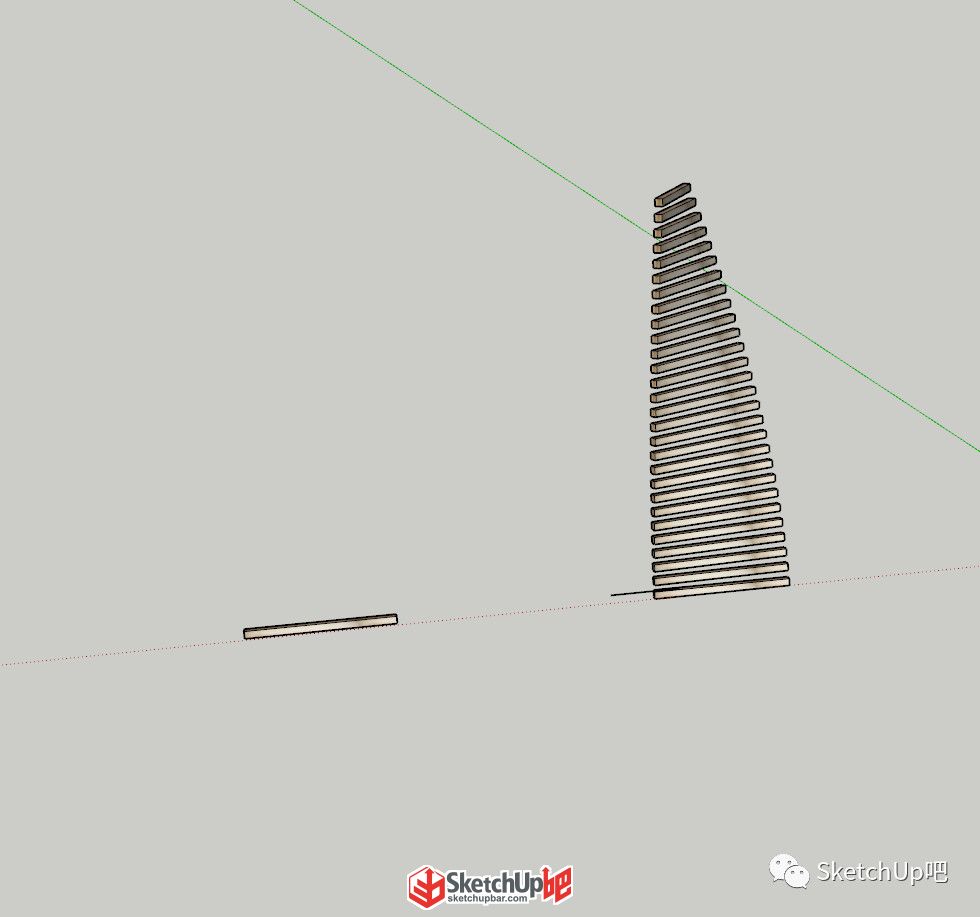

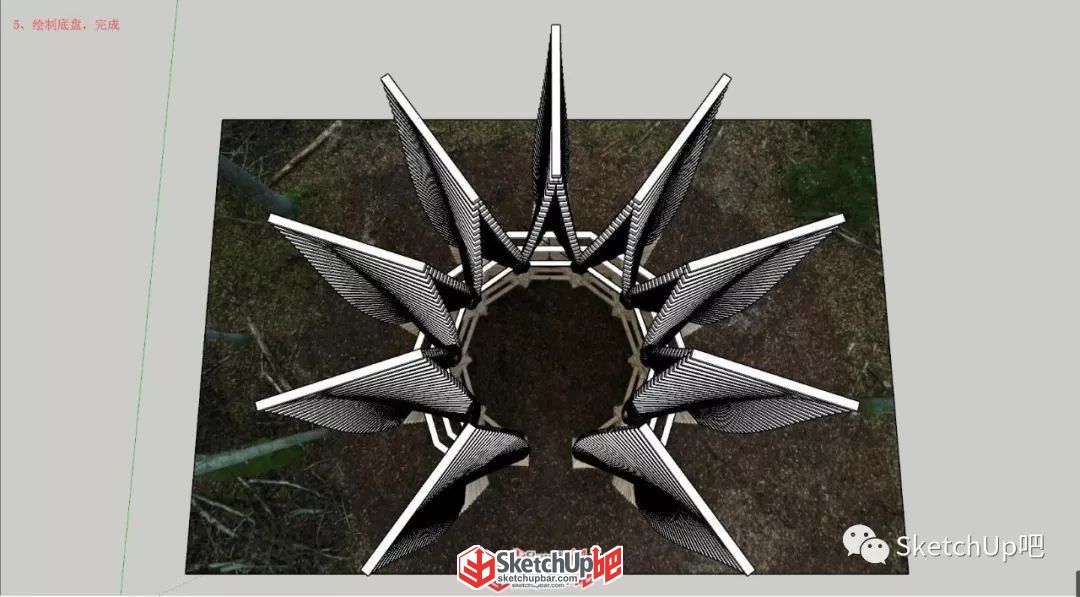

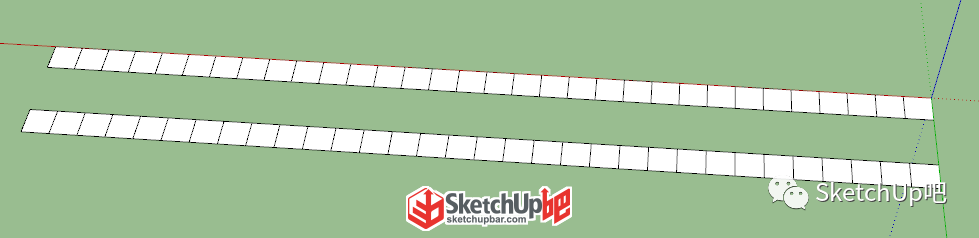

1、這個火焰亭的每根木材，高度間距應該相同，為了得到在一個軸線上距離相同的曲線，這里采用地形工具，拉出2個32x1的地形組件

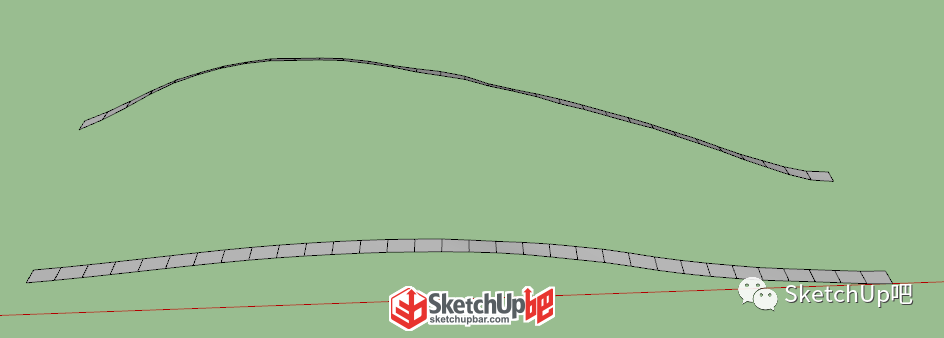

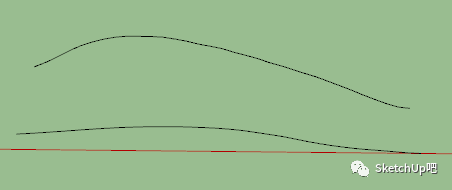

2、用地形工具，拉出曲線的起伏，提取曲線

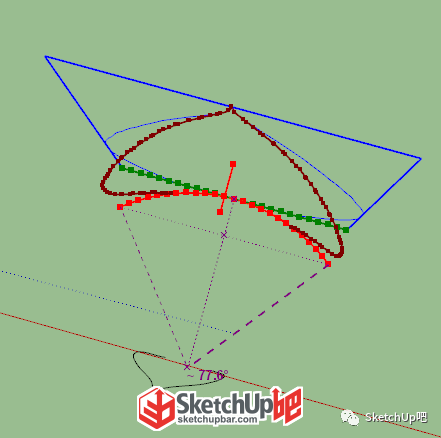

3、旋轉鏡像得到兩個立起來的火焰曲線，用【真實彎曲】（SUAPP編號388），在平面上處理成彎曲

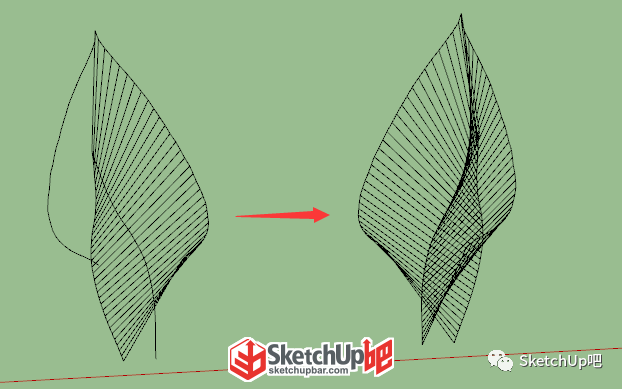

4、選擇對應的兩組曲線，用【曲線放樣】（SUAPP編號427）得到連接線

5、選其中一個，上移形成位置相互交叉，這里進行下比例縮放，調整到合理尺寸選擇橫線，用【批轉組件】中的線轉組件（SUAPP編號242）變成組件，編輯成木條

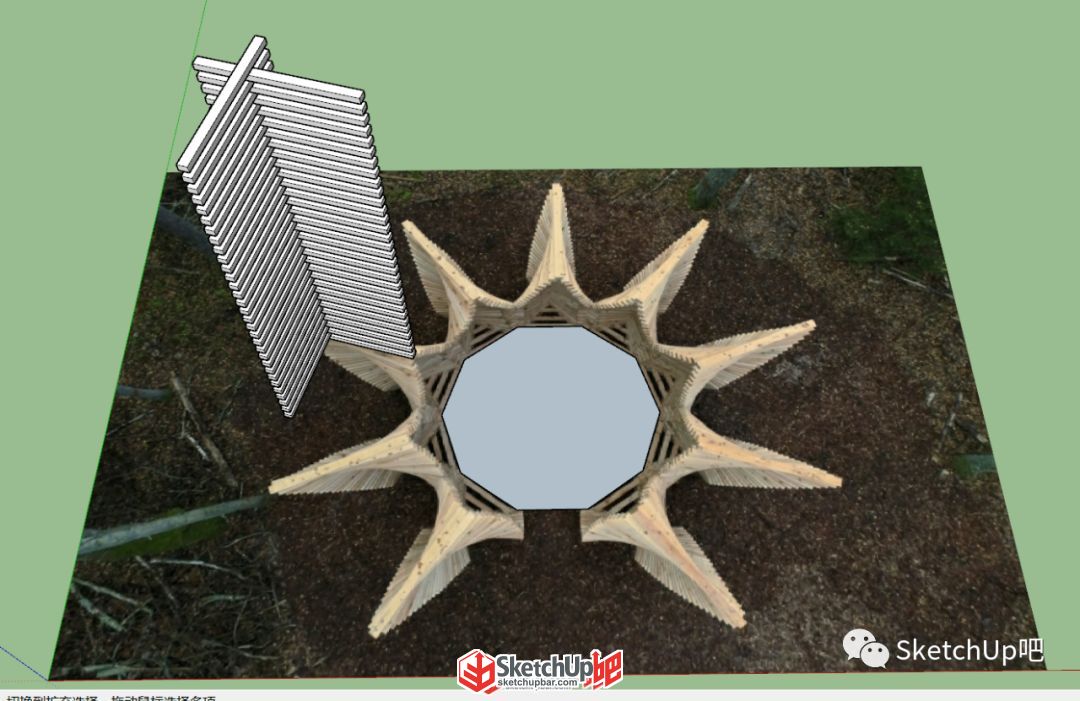

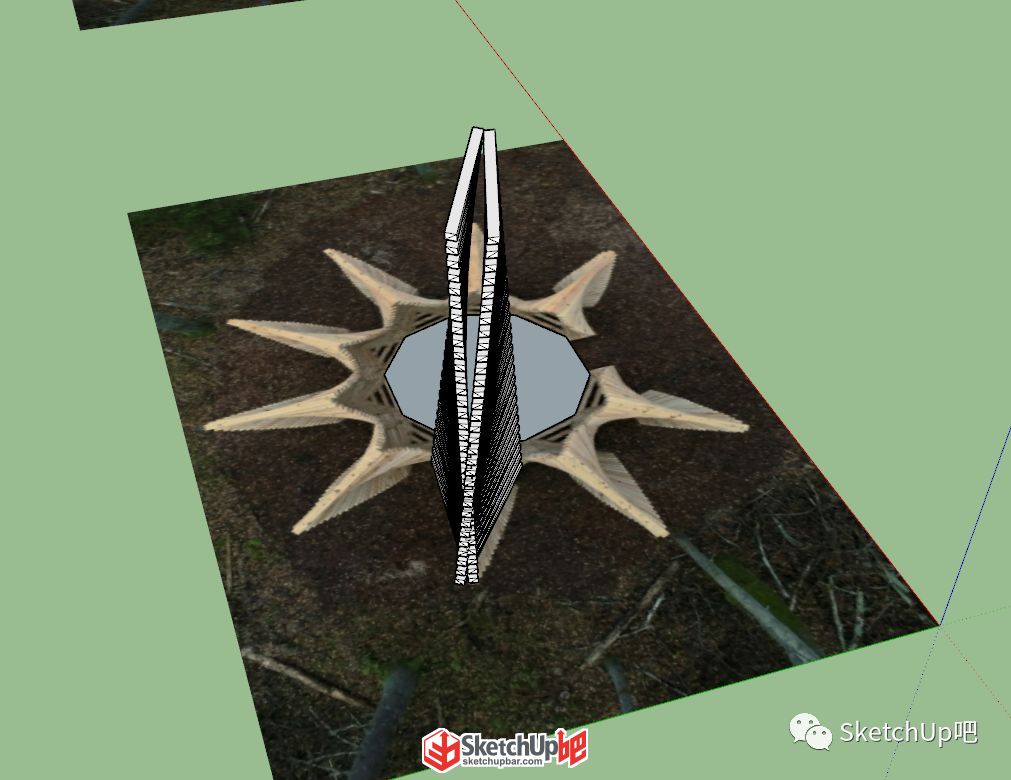

6、做一個10邊形做參照，旋轉復制，得到模型

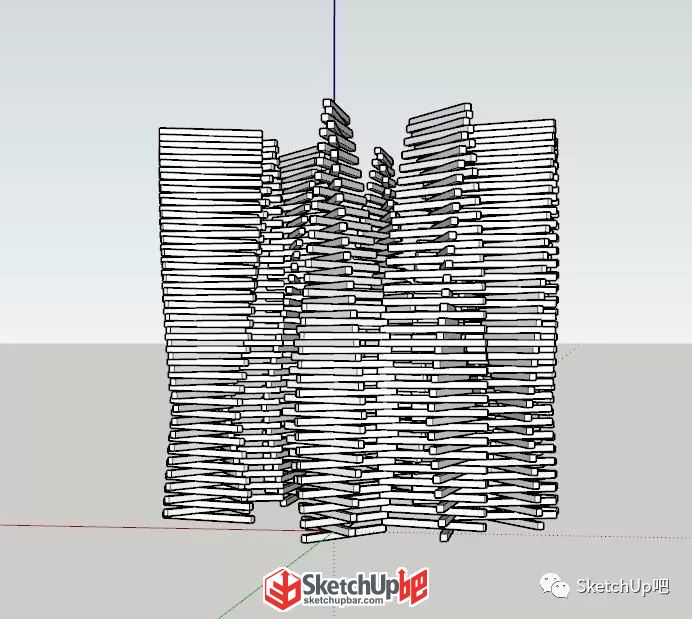

從草根向叢林

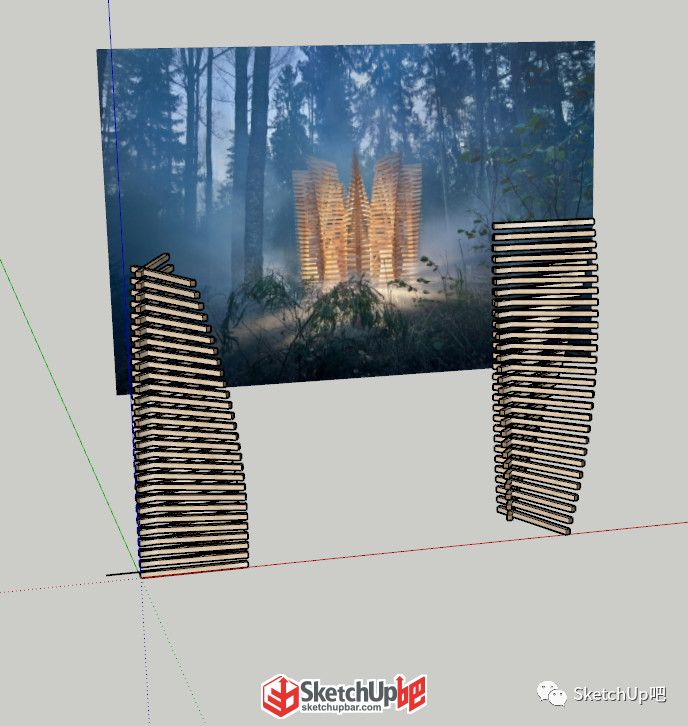

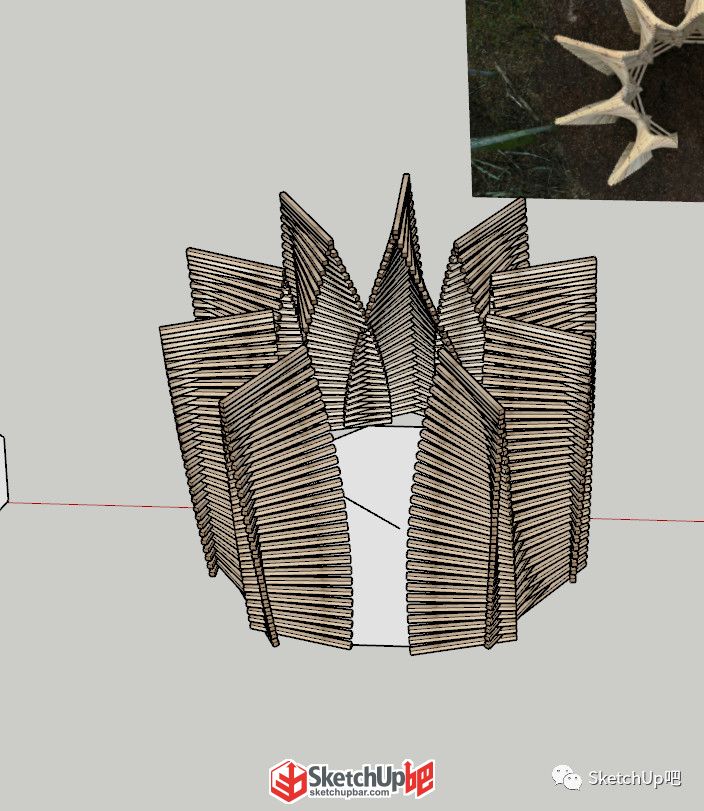

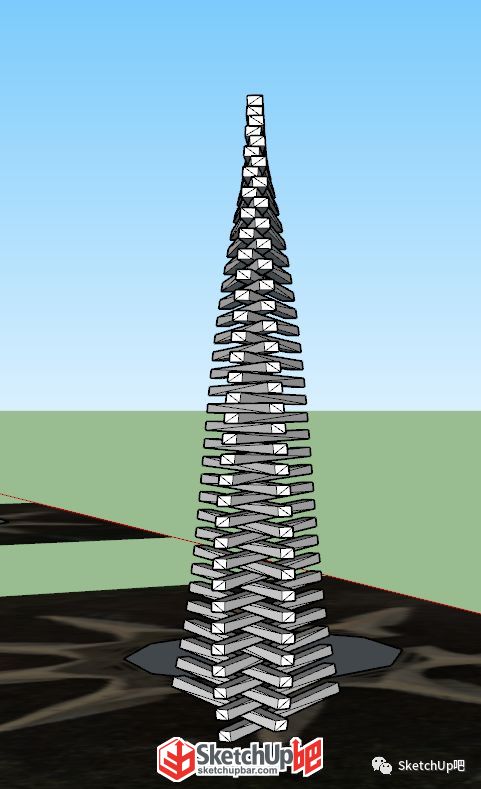

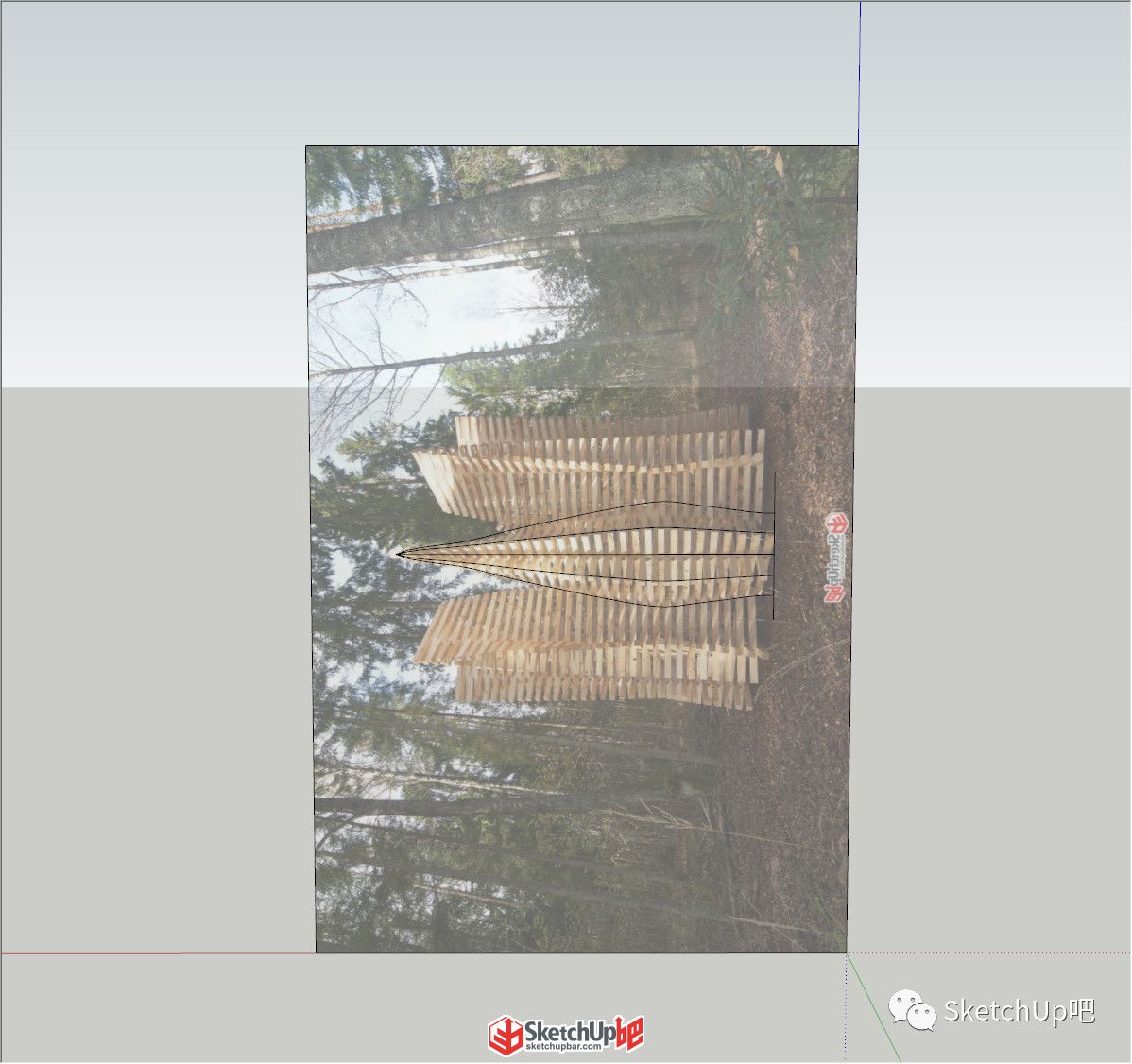

1、一開始，估計塔有6米高左右，大概把圖放到6米高，畫一條6米高的線，分成31等分，用【拉線成面】（SUAPP編號156）。再用沙盒調整面和圖片差不多的曲線

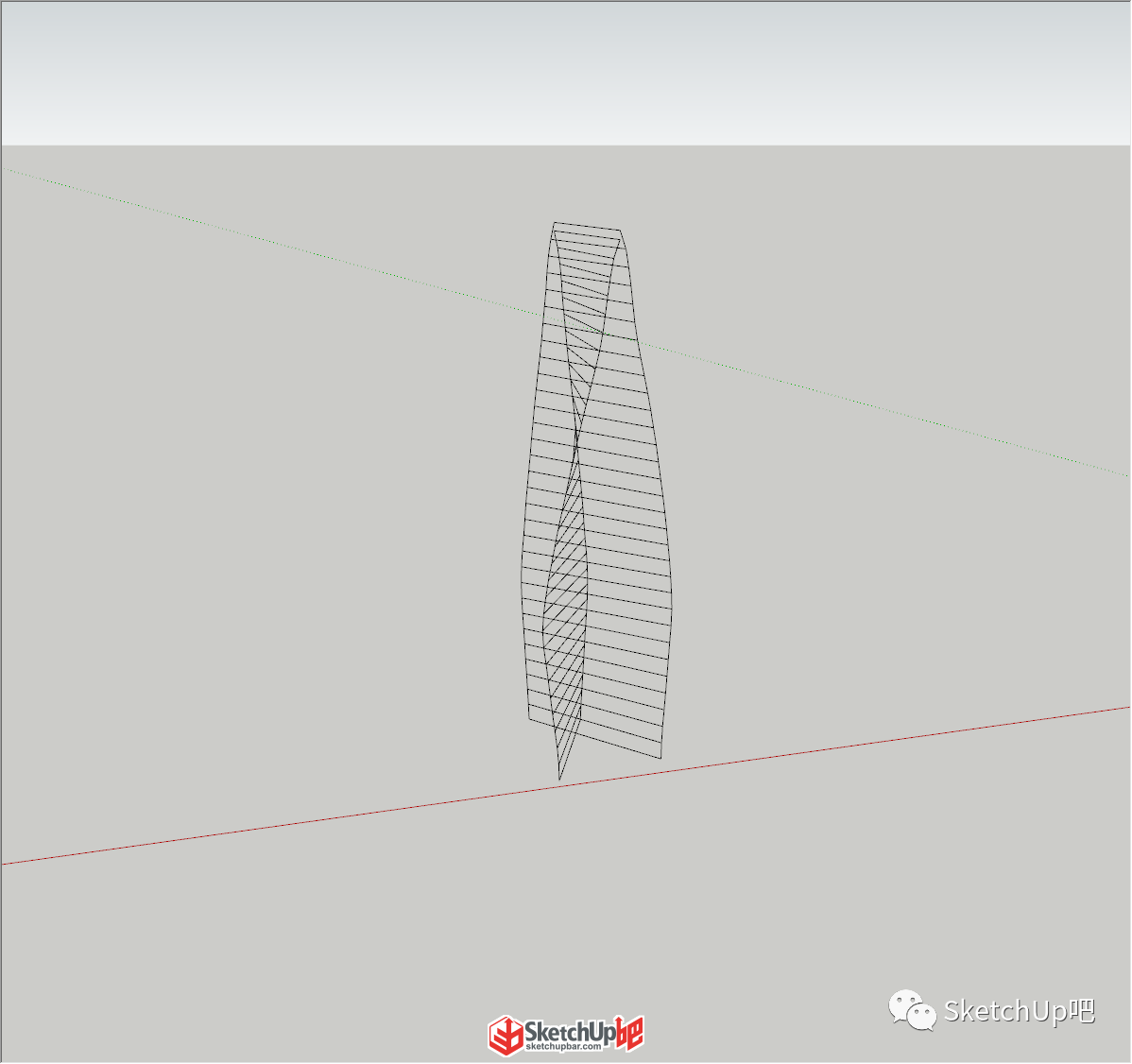

2、然后前端和后端大概是2米距離。再用【真實彎曲】（SUAPP編號388）。接著用【曲線放樣】（SUAPP編號427），提取出線

3、用【線轉柱體】（SUAPP編號271）。得到一個整體

4、畫個大概的10邊形，旋轉復制完成。

ardoowt

1、分析下就是一個長方體以三分之一左右長度旋轉陣列得出的造型，邊緣弧度看著就是固定角度旋轉

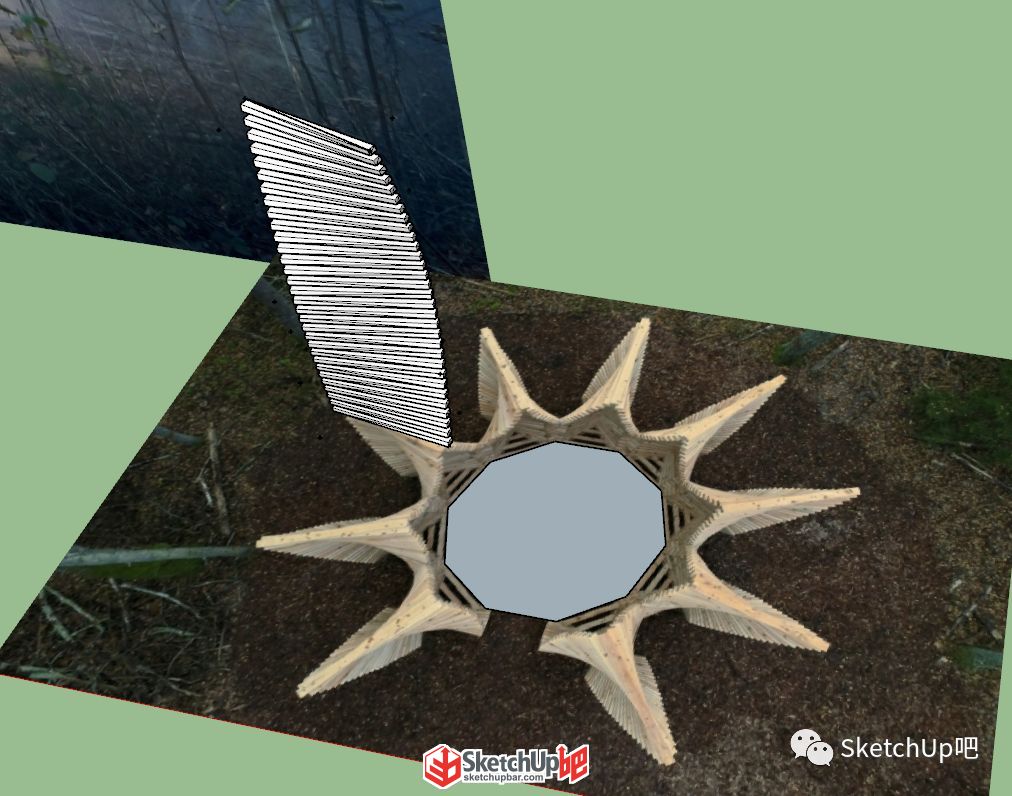

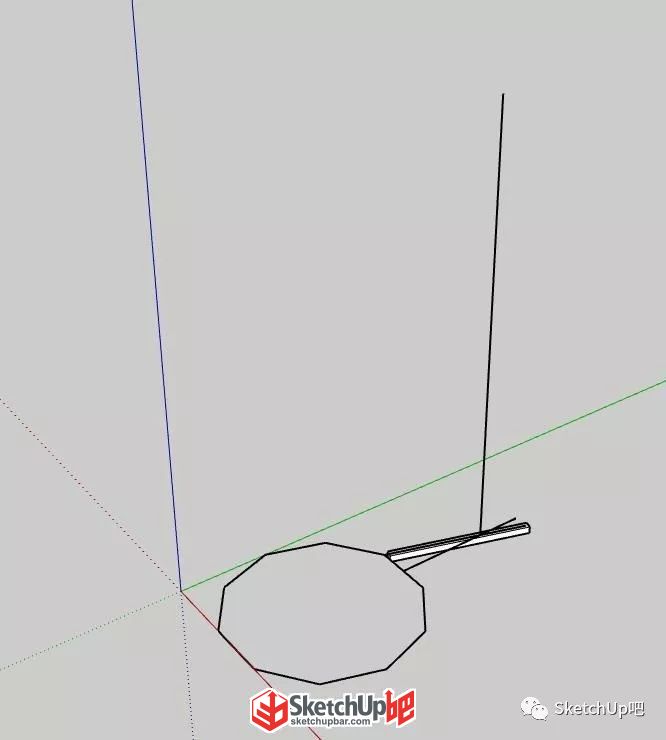

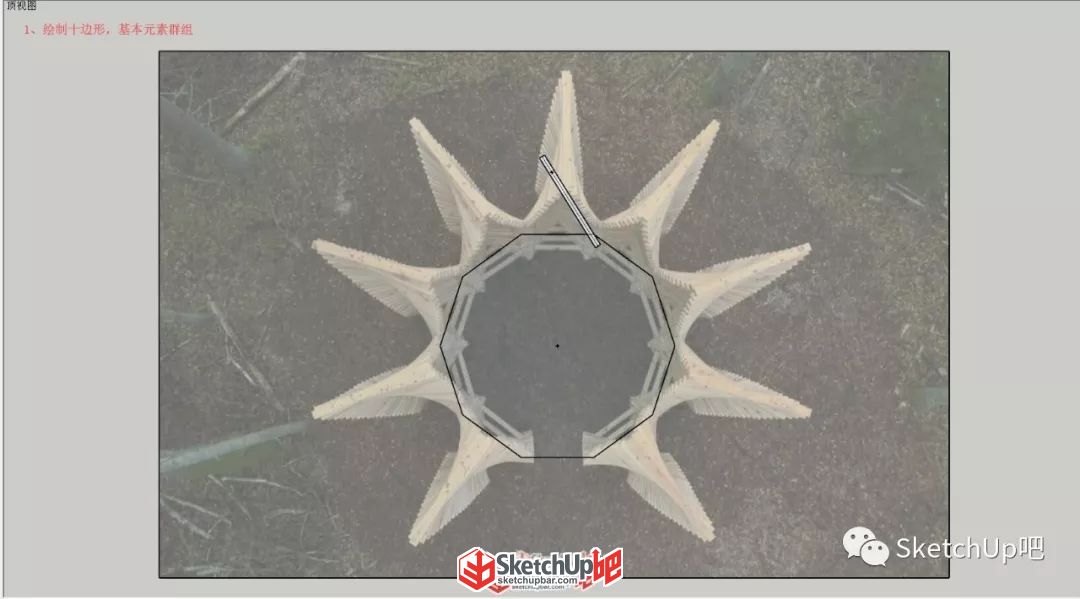

2、畫個十邊形，長方體，確定旋轉軸

3、【生長陣列】（SUAPP編號59）兩次，再鏡像，錯位，加上座位

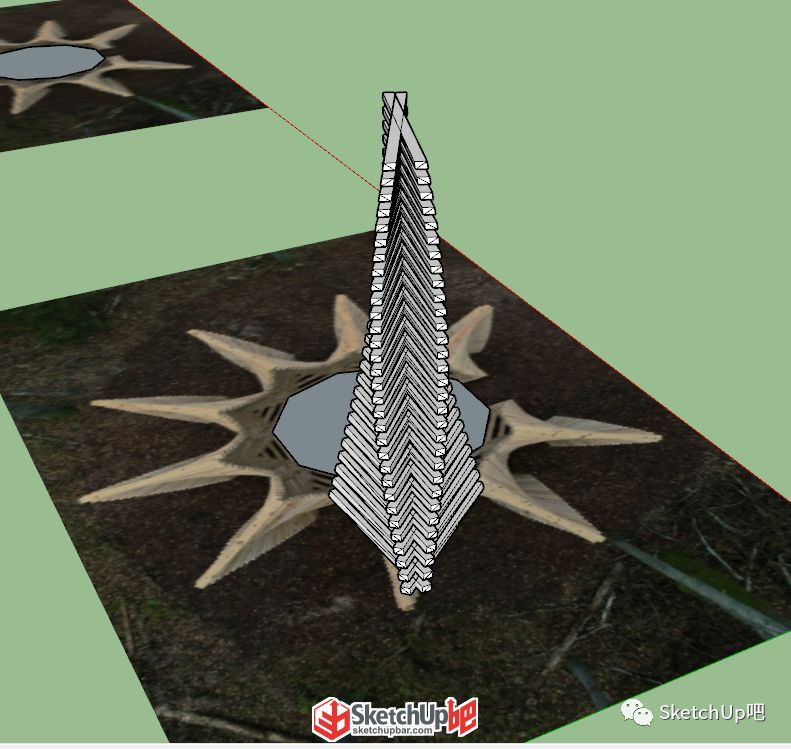

4、根據十邊形旋轉復制，得出成品

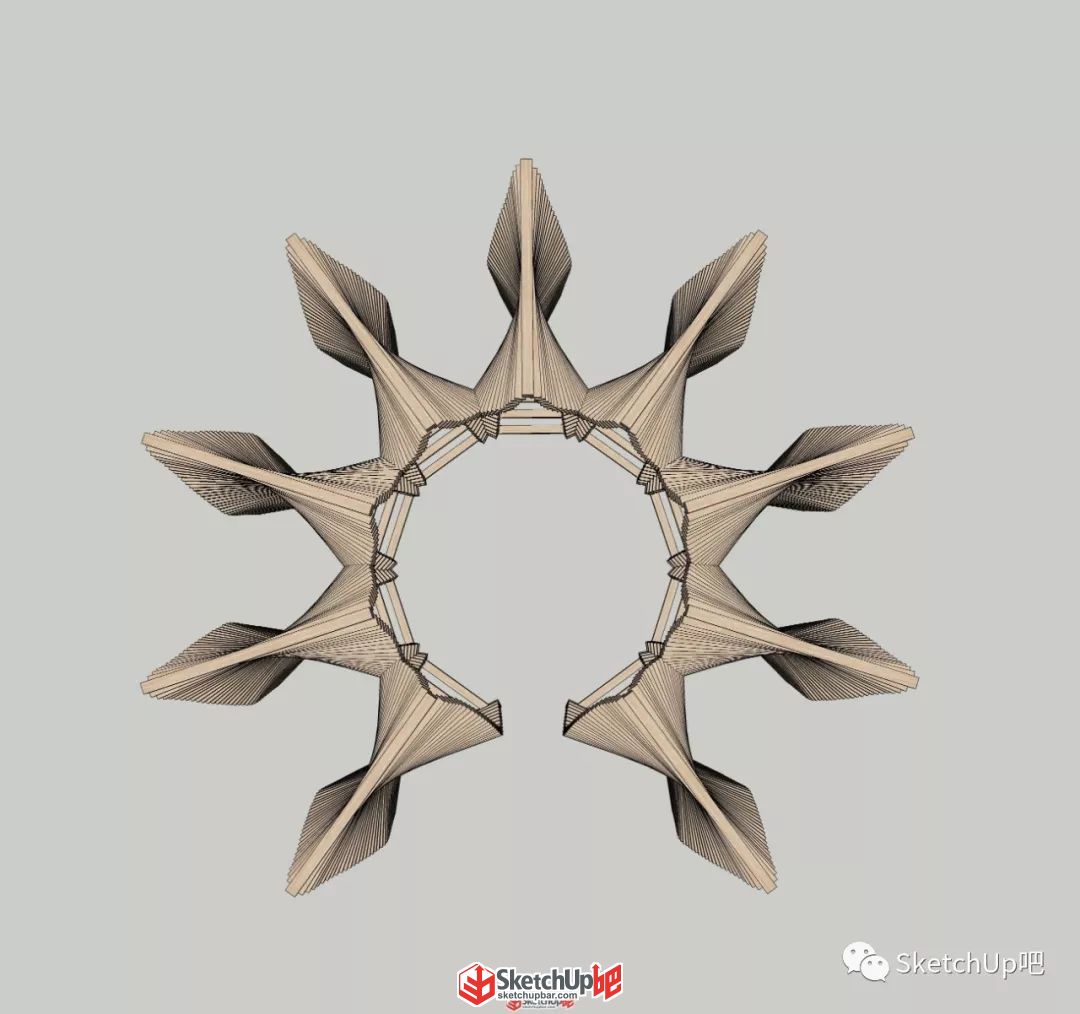

1179408793

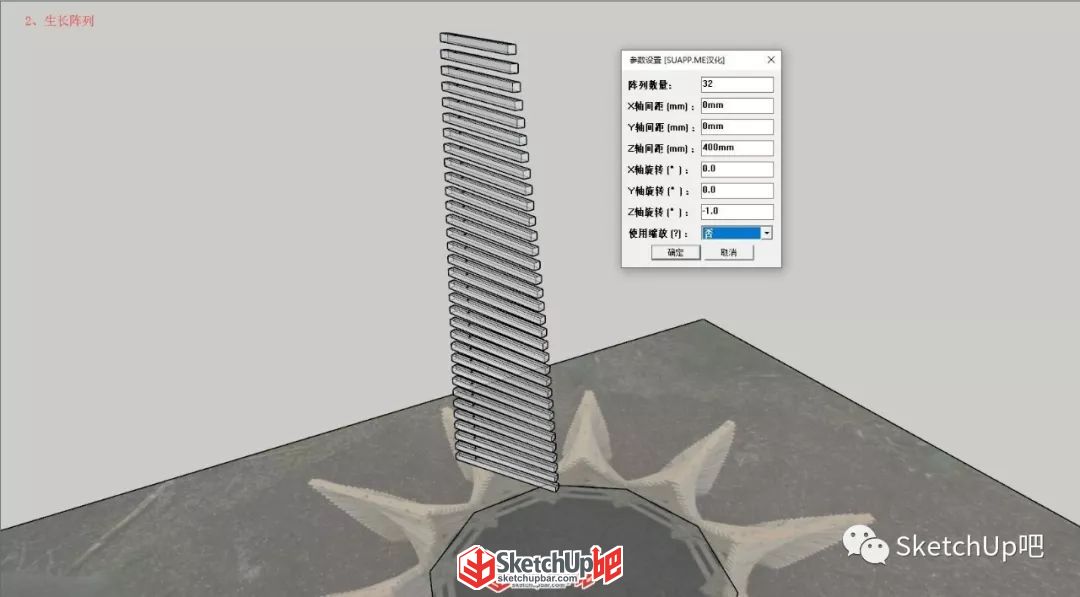

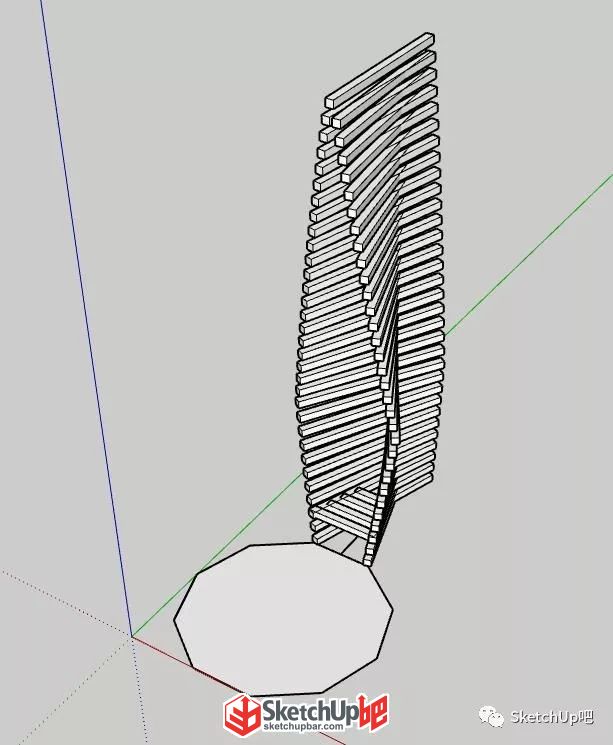

這個模型剛開始看挺難的，但是分析一下挺簡單的。首先做個模型單個組件，然后用到【生長陣列】（SUAPP編號59），其他不用動，z為你的組件的高度x2的長度。數量為28，z旋轉角度為2.5，生成單個組件

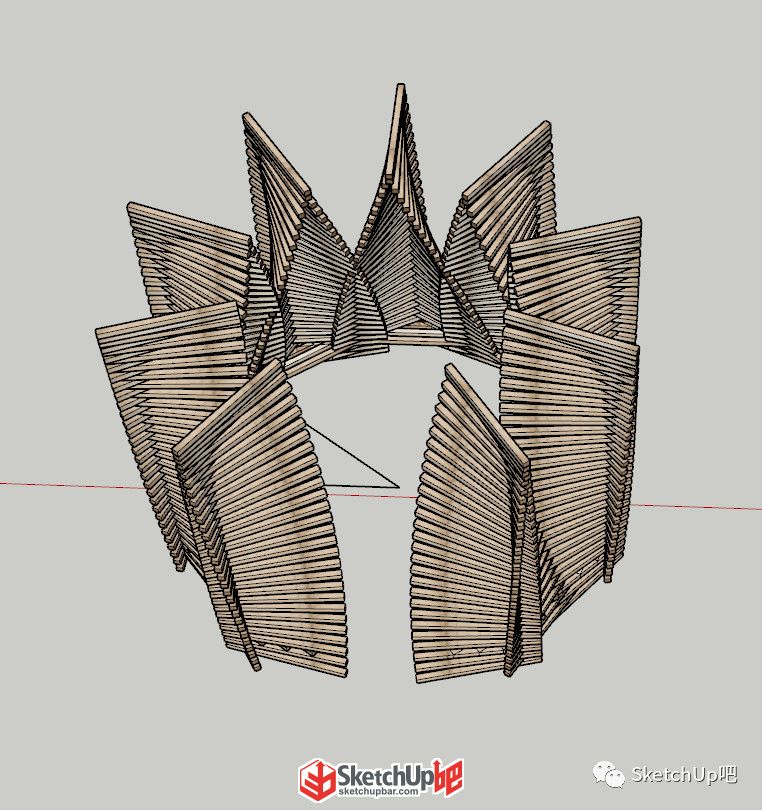

然后按照底部的長度，制作一個十邊形，按照?qǐng)A形旋轉復制9個，椅子，同理。最后生成模型。

[email protected]

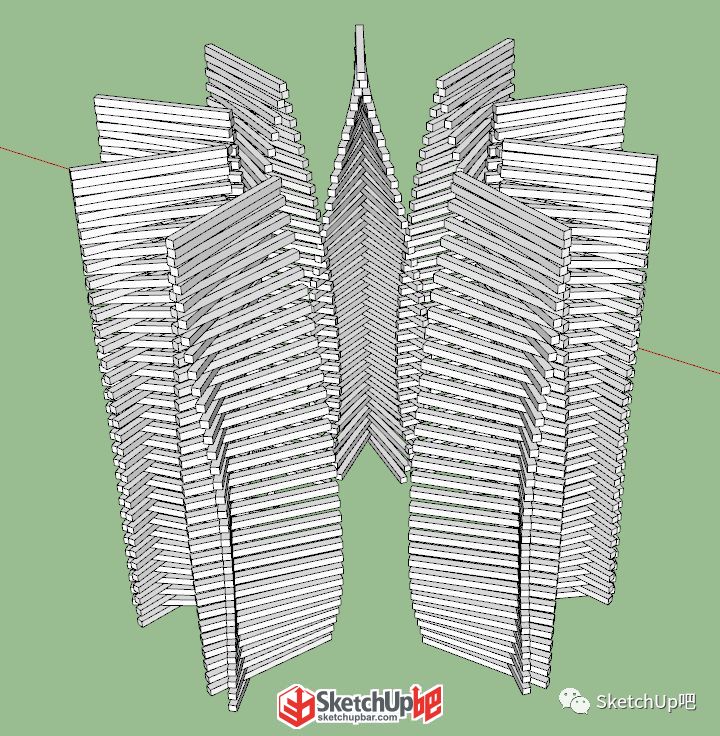

1、這個模型是由7個木材疊加形成的火印形狀構成的

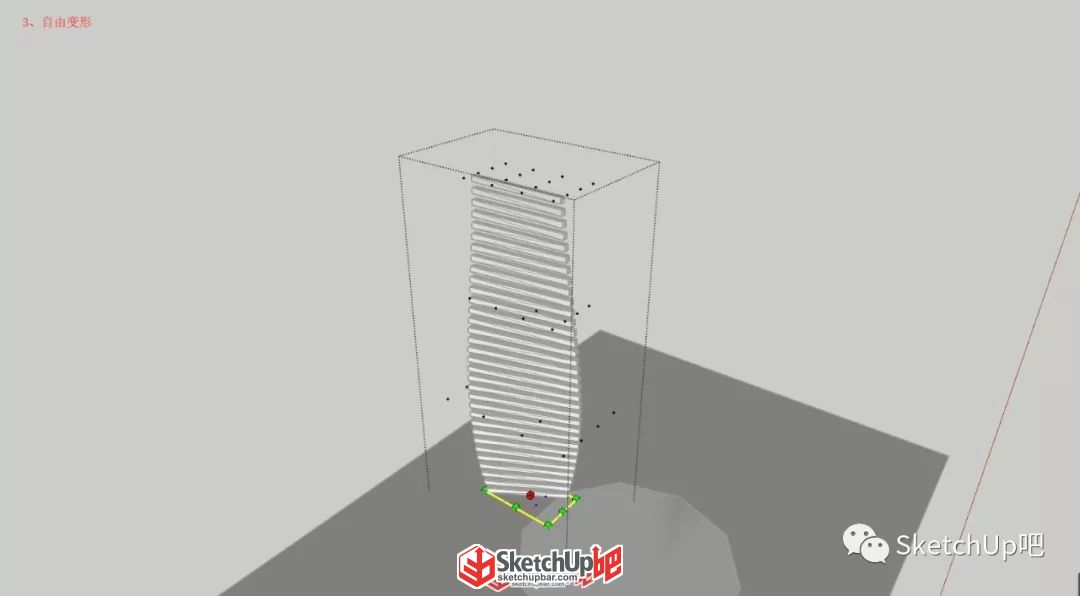

2、把一個單元用【自由變形】（SUAPP編號45），旋轉，中間放大，加上位移

3、但是由于FFD不能作用于組件，不能及時預覽2個單元疊在一起的狀態，需要多次調整。

4、旋轉陣列其他部分

任督

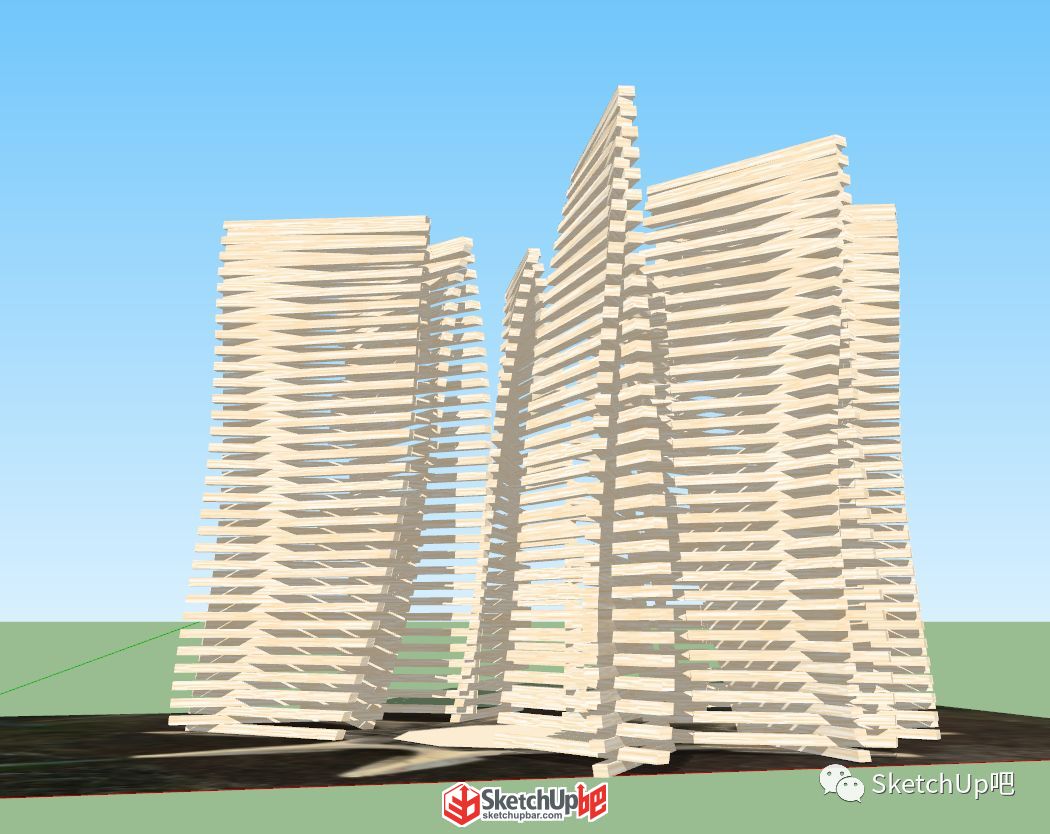

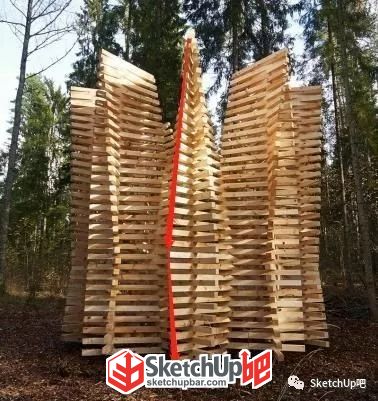

1、觀察可知火焰亭是由一根木梁由底部向外旋轉，再由外向內旋轉得到。

2、底部木梁存在一定角度，此處我目測估定為旋轉角度35°，有題目可知每根木梁旋轉角度為2.5°，則設由底部向外旋轉木梁根數為x，由中部某段開始向內旋轉木梁根數為y，可得：x+y=30 2.5x+35=2.5y,解得x=8 y=22

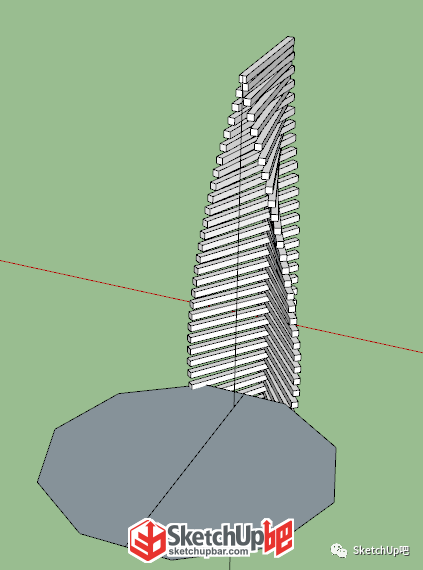

3、繪出后面旋轉復制所需的十邊形，根據十邊形尺寸拉出一根木梁，在木梁尾部三分之一處定為旋轉軸，旋轉底梁35°。

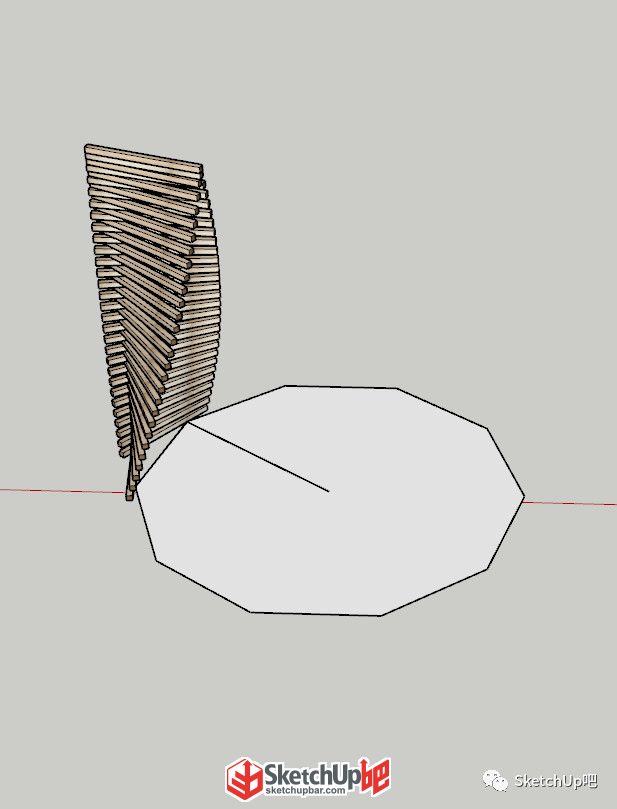

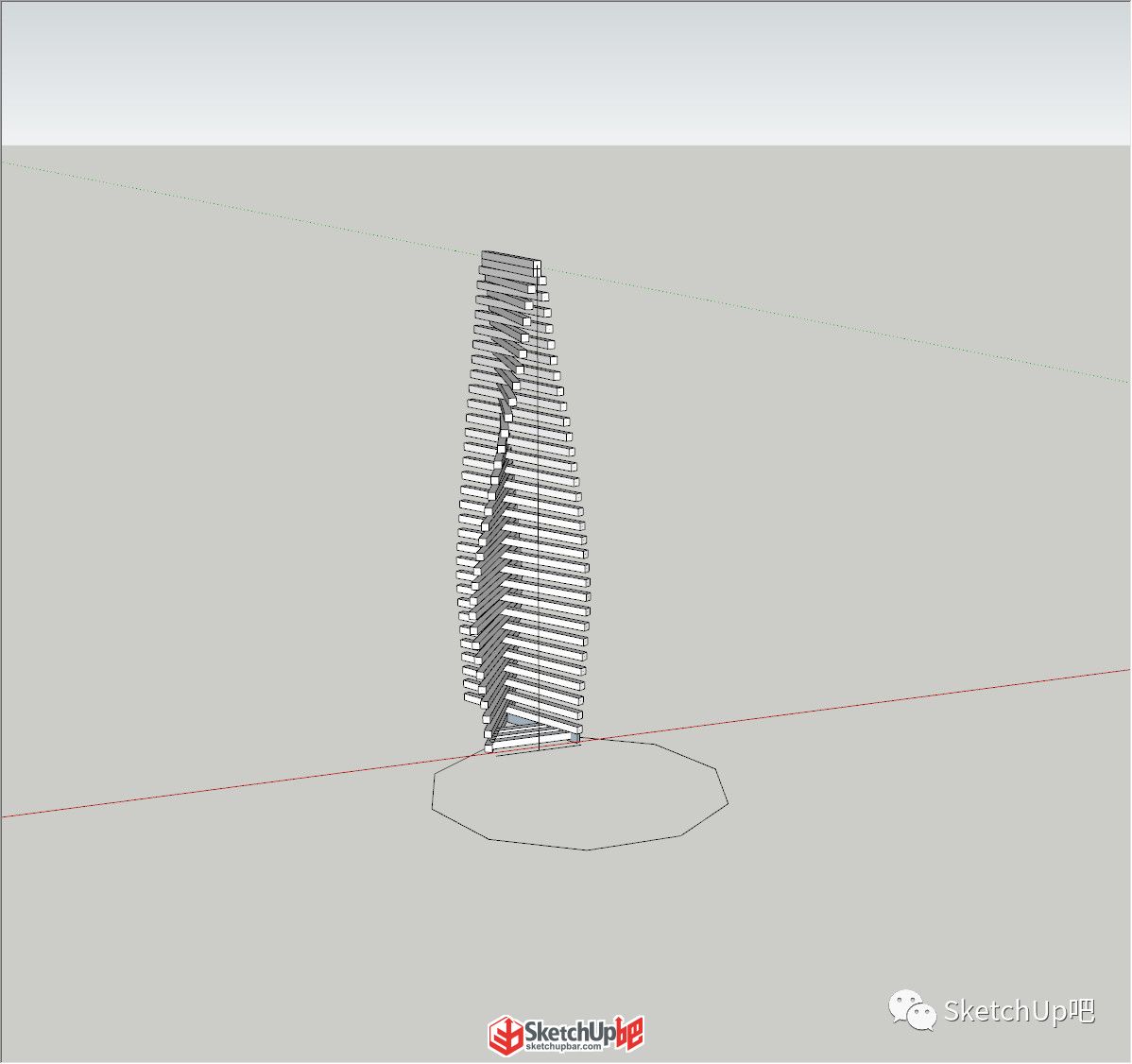

4、使用【生長陣列】（SUAPP編號59）底梁，y軸增加木梁厚度，z軸旋轉角度2.5°，陣列數量8。

5、使用【生長陣列】（SUAPP編號59）最上木梁，y軸增加木梁厚度，z軸旋轉角度-2.5°，陣列數量22，得到一個標準部件。

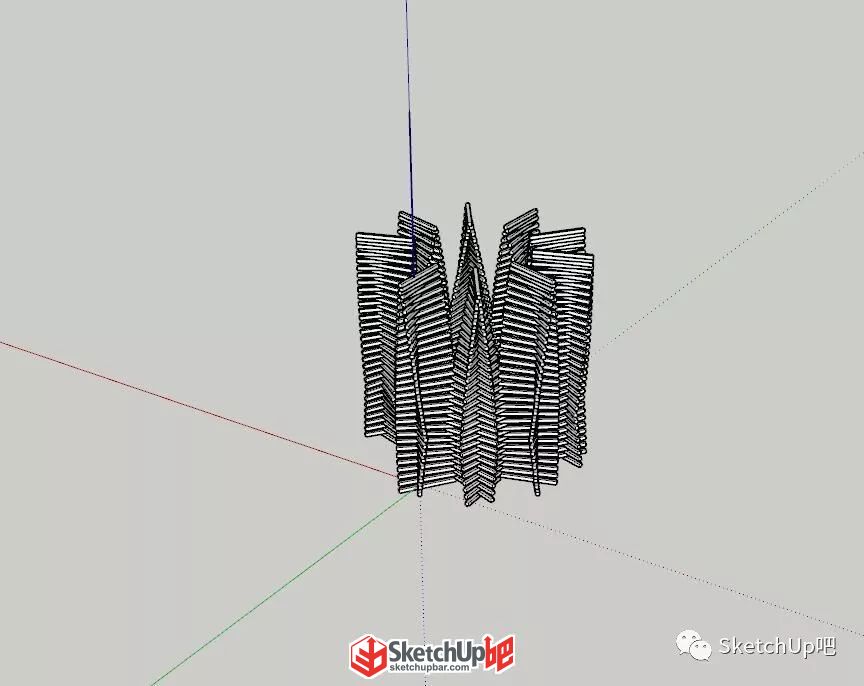

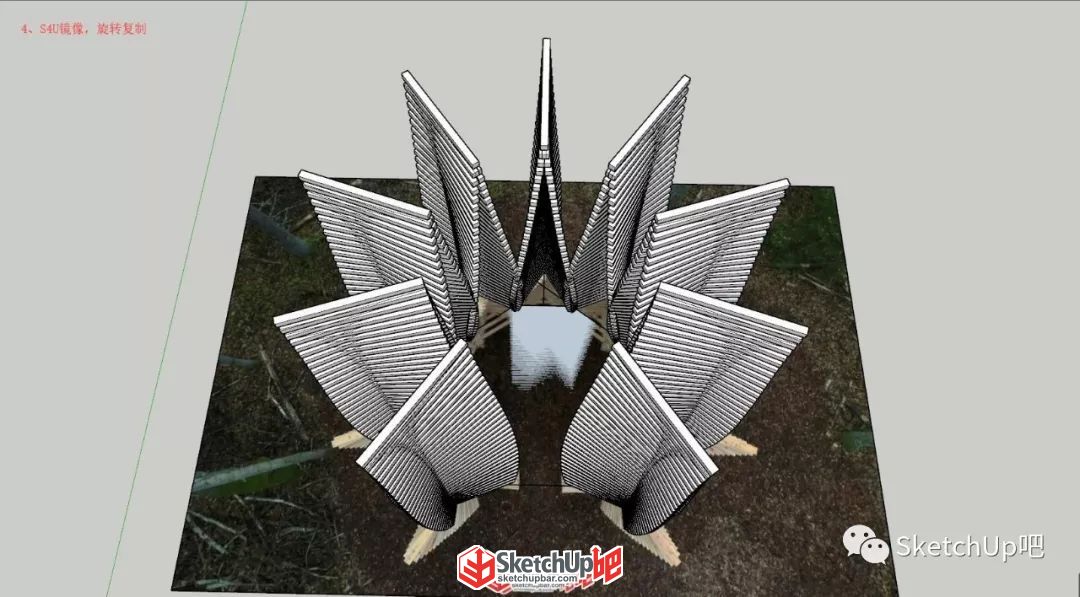

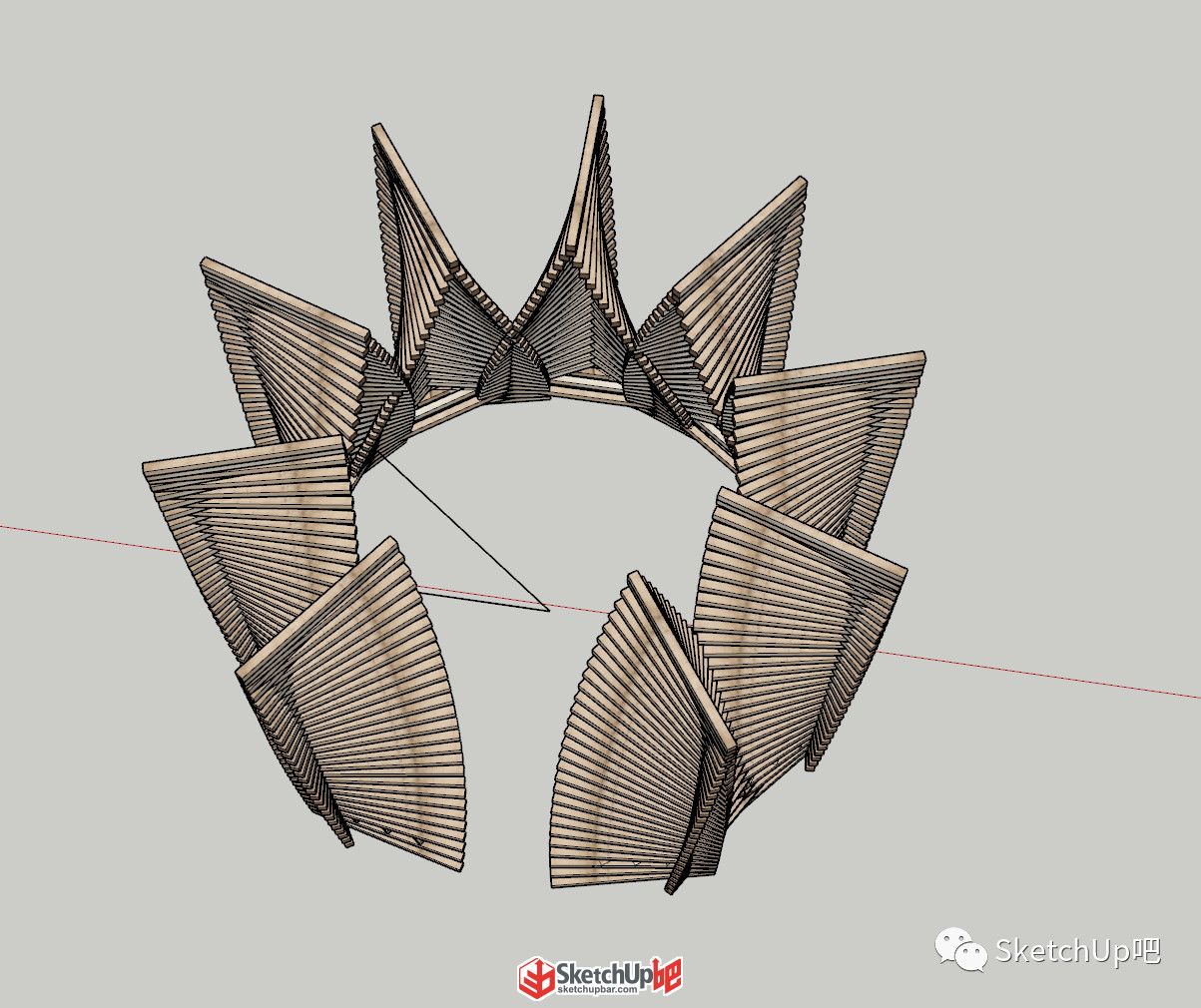

6、鏡像標準部件，交錯組合，加上座椅橫梁，得到火焰亭一個火苗。

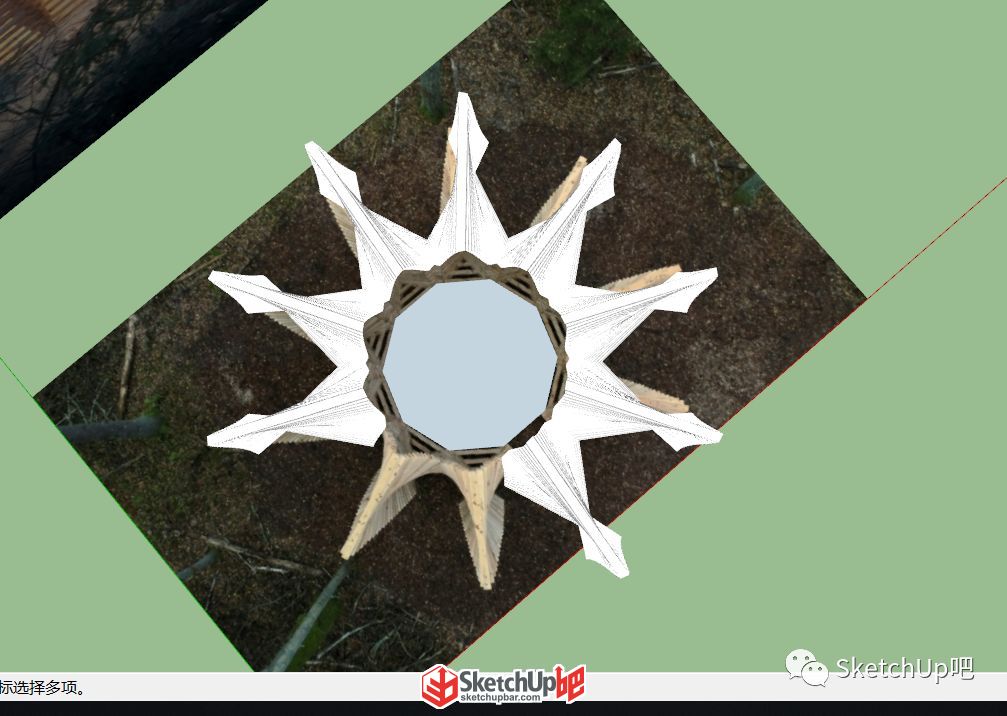

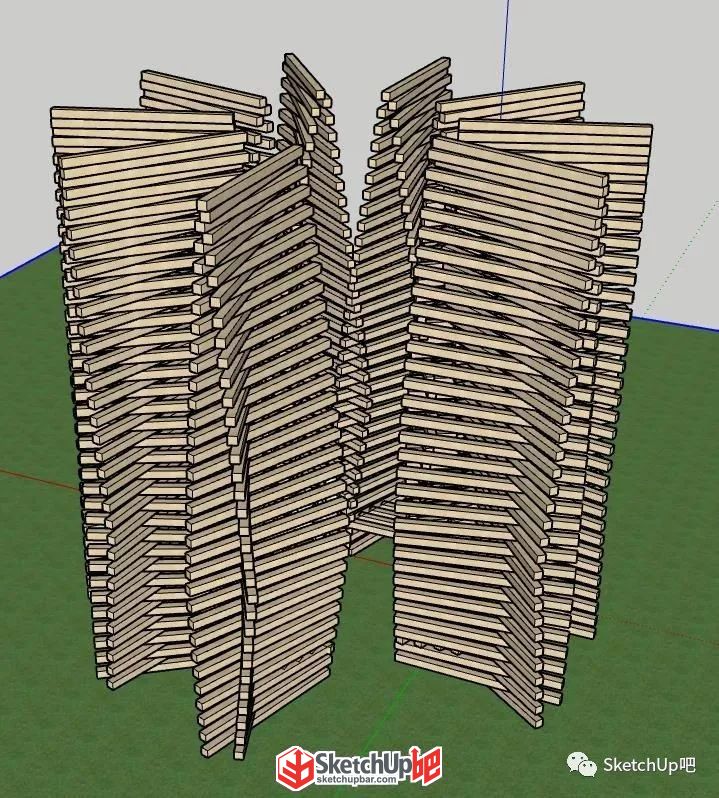

7、以十邊形圓心為中心旋轉復制火苗8份，留出一個入口，完成。
