經常有小伙伴在咨詢

六邊形表皮該如何用SketchUp建模

今天就來分享用怎樣的騷操作來建它

文末更有小萌妹語音講解建模視頻

具體步驟

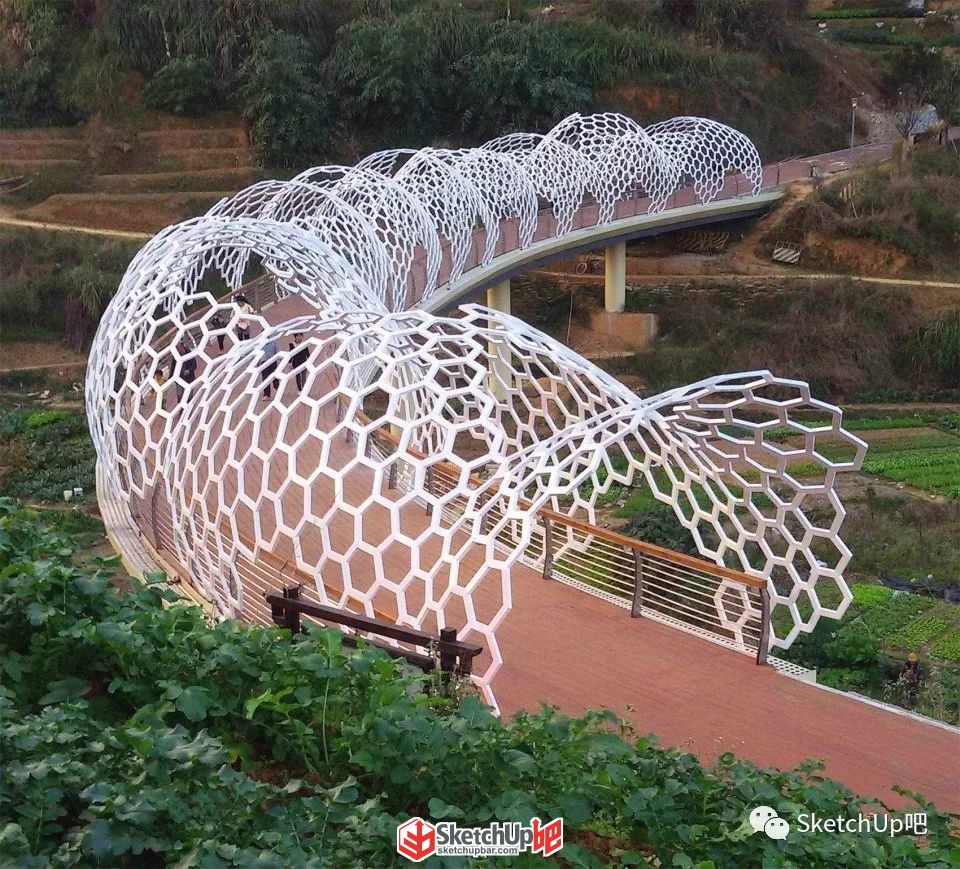

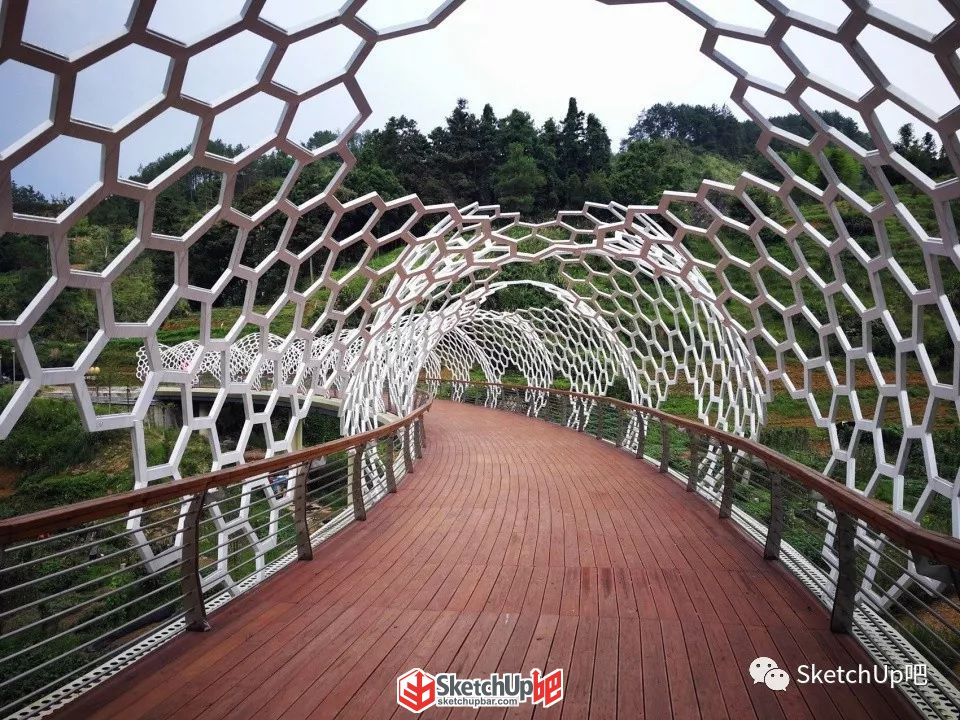

先來看看案例圖片，該項目由上海選泉建筑景觀規劃設計有限公司設計。

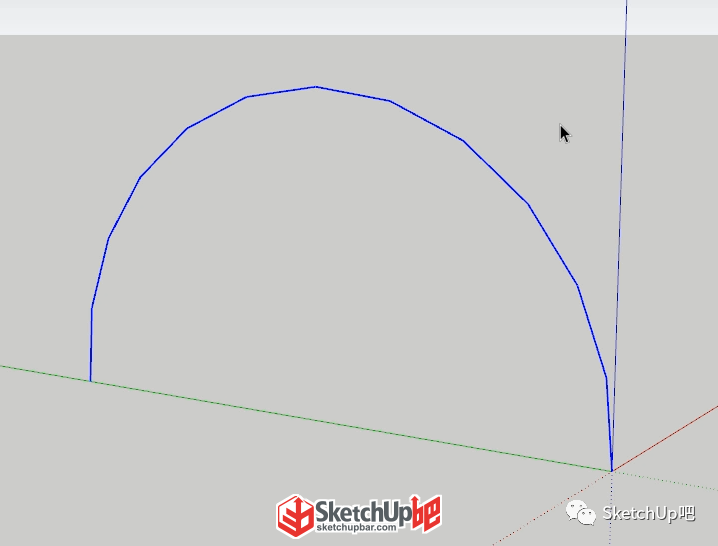

1、先畫個比鋼鐵直男還直的線確認表皮的跨度，然后用自帶的圓弧工具畫根弧線，刪除多余的線面后記得調整圓弧段數。

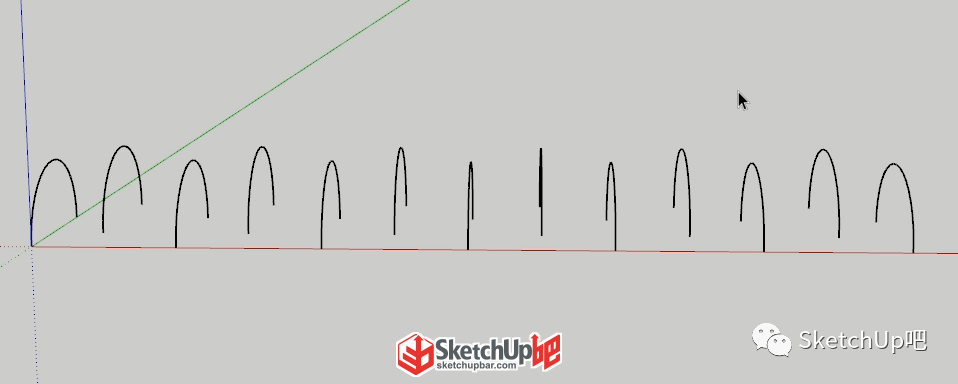

2、將弧線復制一個向上移動一點點，再用鏡像物體（SUAPP編號2）把左邊的鏡像到右邊，選中右邊的兩根進行移動復制（這里可以用*+數字的方法復制多個出來）。

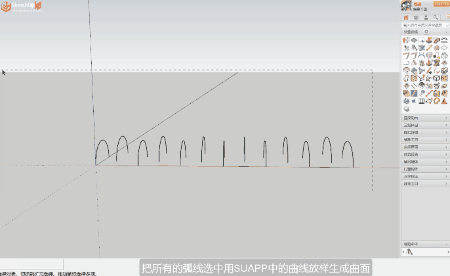

3、把所有的弧線選中用曲線放樣（SUAPP編號427）生成曲面，這里我們需要曲面上有對角斜線，所以要選中以虛擬矩形生成表面。

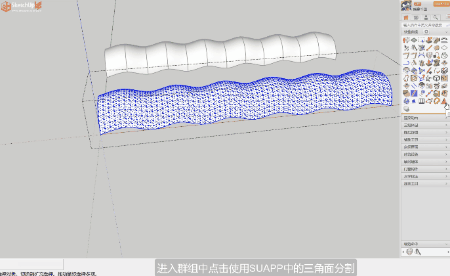

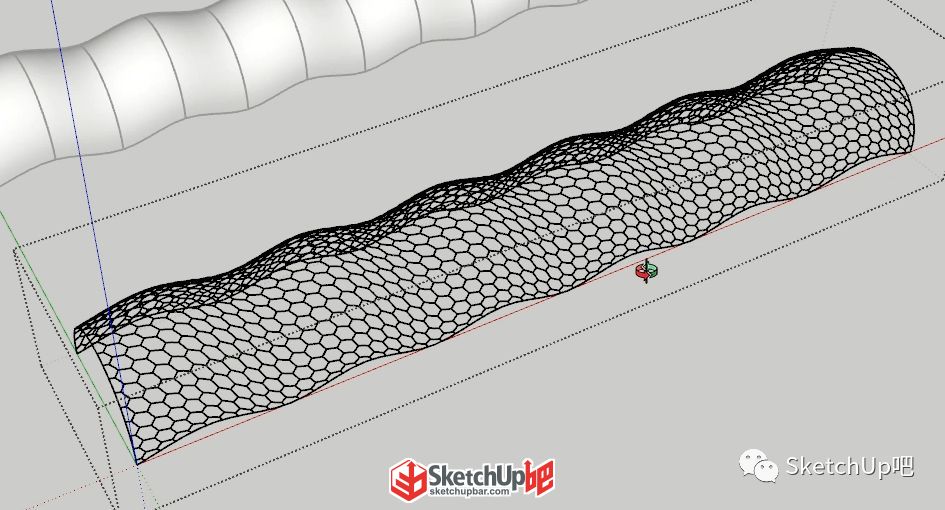

4、進入群組中點擊使用三角面分割（SUAPP編號278）等一哈哈就可以看到曲面成六邊形了。

5、全選用只選擇面把面刪除。

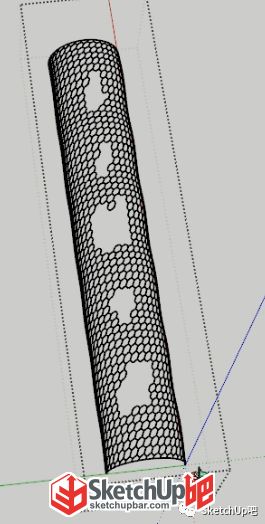

6、我們?cè)倏匆幌掳咐龍D，發現凹下去的地方都有一些洞洞，所以這里我們手動把洞洞給掏出來。

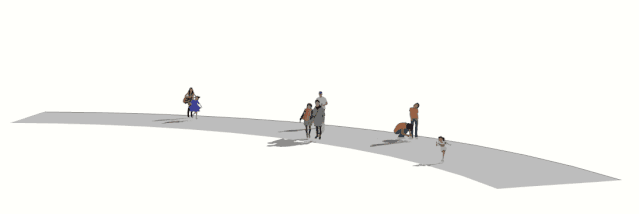

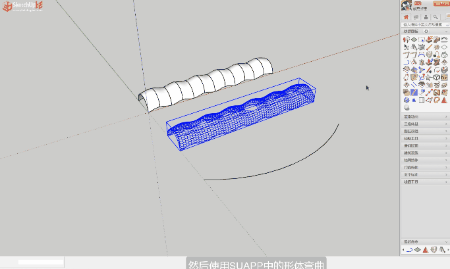

7、我們想讓他變彎怎么辦？只需在群組外畫一根直線在畫一個圓弧然后使用形體彎曲（SUAPP編號118）這樣不管是啥鋼鐵直男都得彎。

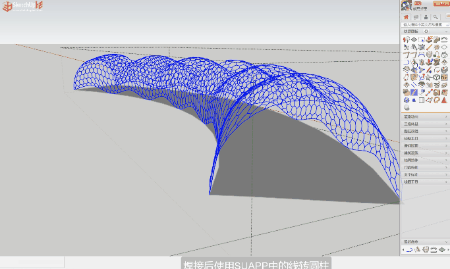

8、進入群組中將所有的線條批量焊接一下，焊接后使用線轉圓柱（SUAPP編號148）把截面設置為4耐心等待他生成就好了。

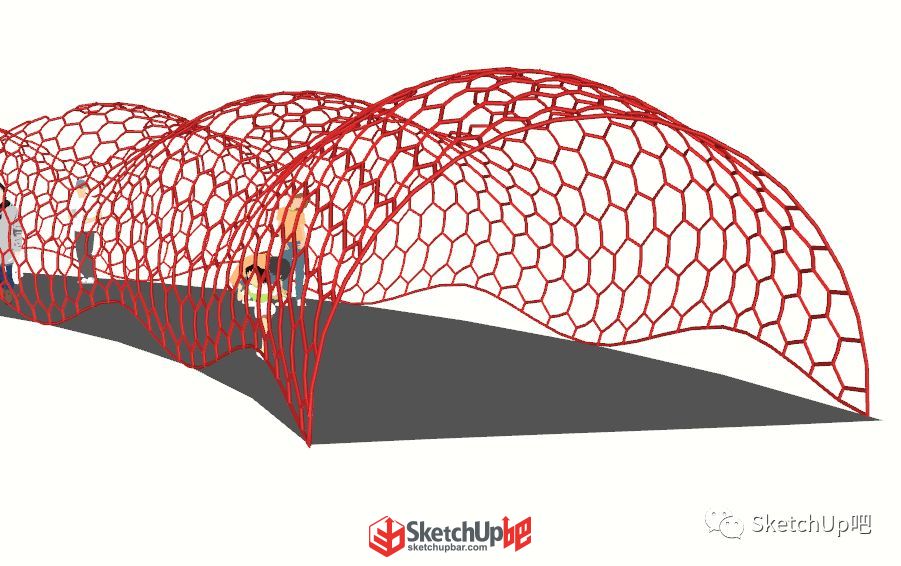

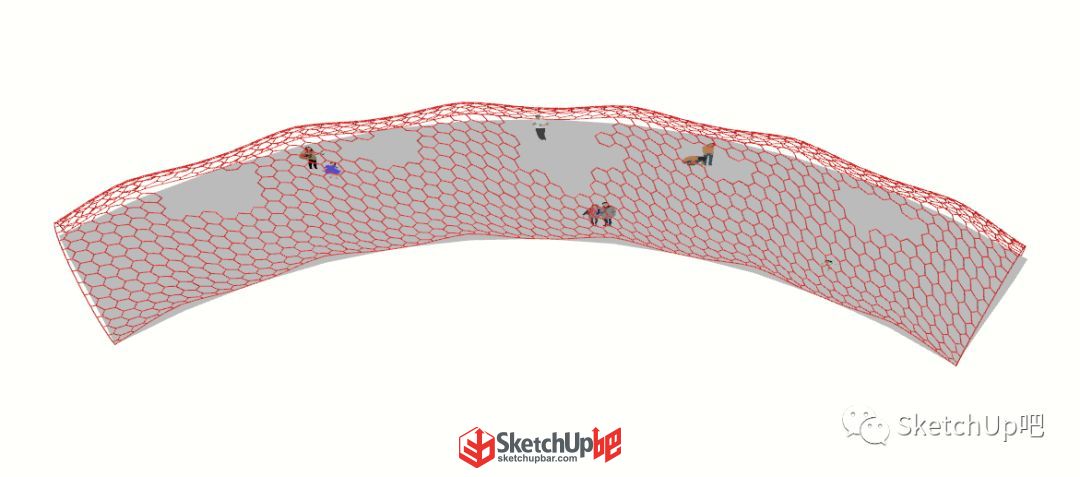

9、然后添加點細節和材質，最后我們讓他自己動起來是不是很簡單呢？趕緊打開SketchUp自己動手試試吧。

有小伙伴說這個有點像網襪，那么你覺得像嗎？

萌妹語音、字幕教程視頻

視頻錄制：SketchUp吧-瞬息千里

本文使用插件來自

SUAPP3.4中文云端插件庫（專業版）

插件下載地址

www.suapp.me
