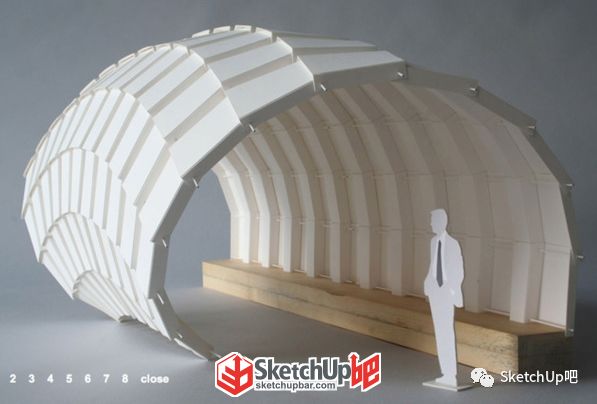

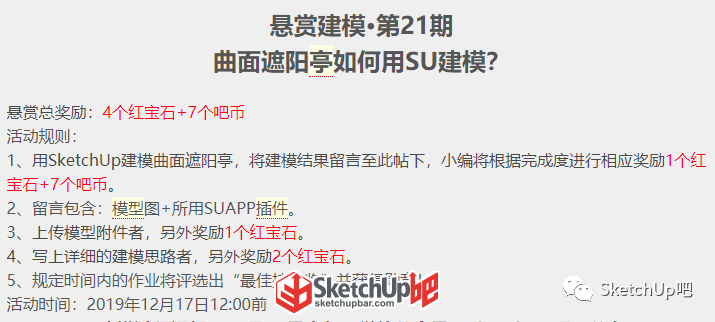

上墻時間到上期的作業你做了嗎 先來回顧一波 【建模懸賞·第21期】曲面遮陽亭用SketchUp怎樣建模？
有吧友說它長得像蝸牛酥 是親兄弟無疑了
↓

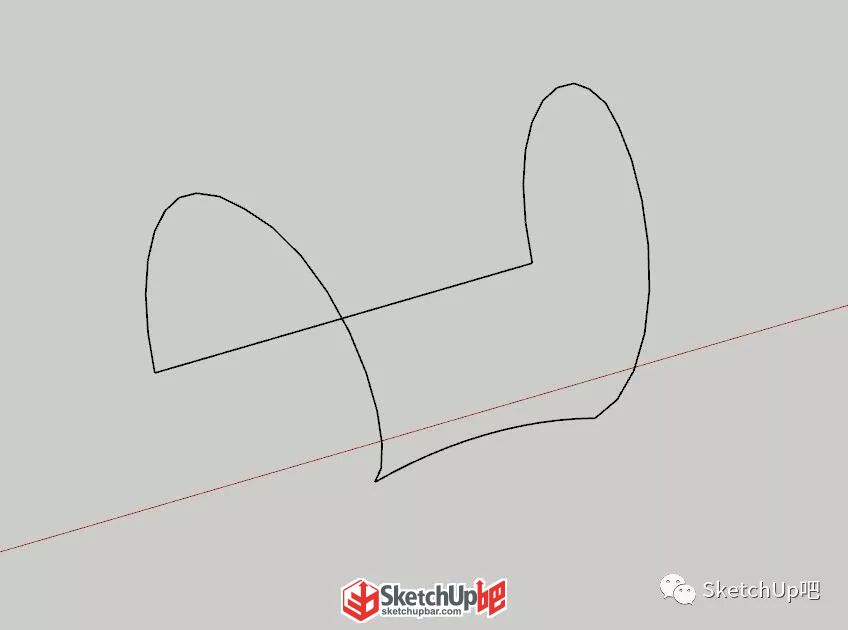

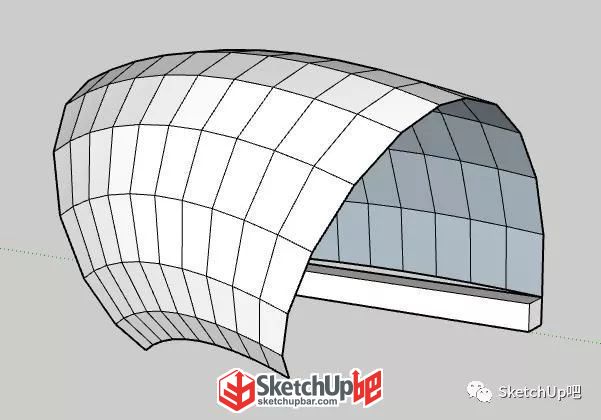

怎么又看餓了呢 先來看看吧友們的作業吧 1、畫出輪廓線
2、【曲線放樣】（SUAPP編號427）生成面
3、選擇所有面，【批轉組件】（SUAPP編號242）中的面轉組件得到面
4、轉好之后進入組件調整細節，提取橫向輪廓線，【線轉圓柱】（SUAPP編號148），合起來完成

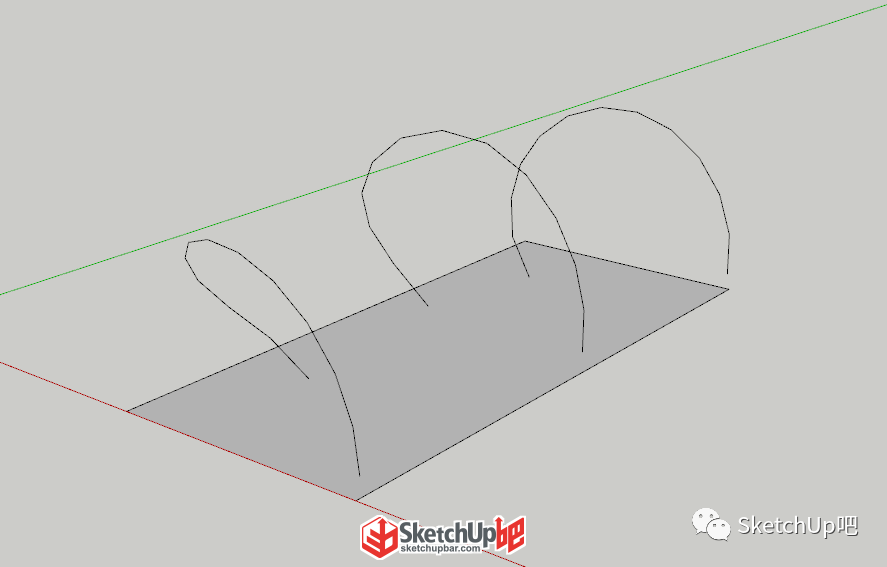

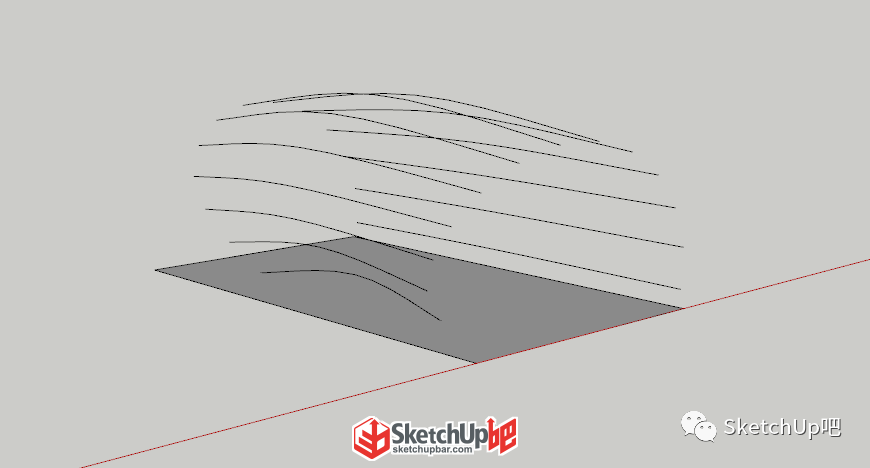

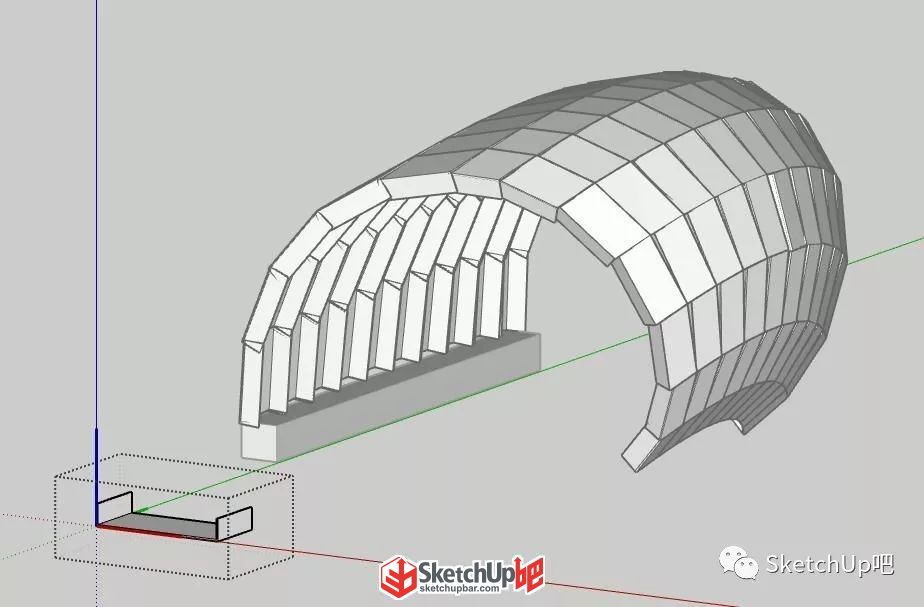

1、使用【貝茲曲線】（SUAPP編號96）畫出結構線

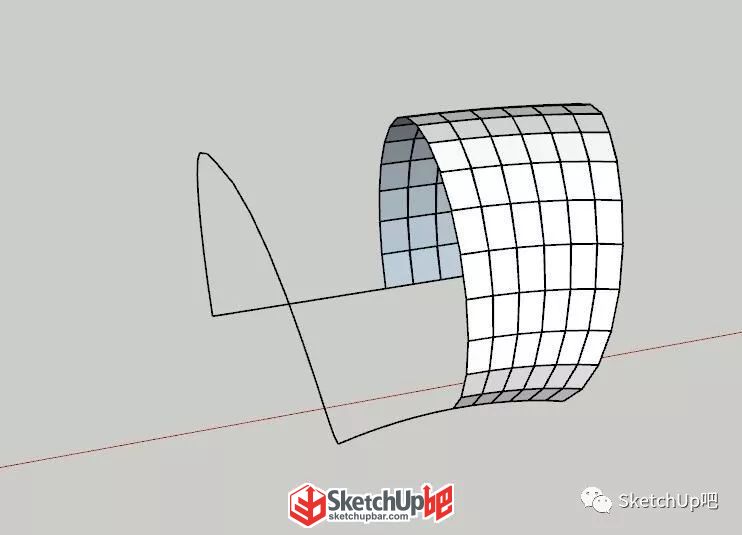

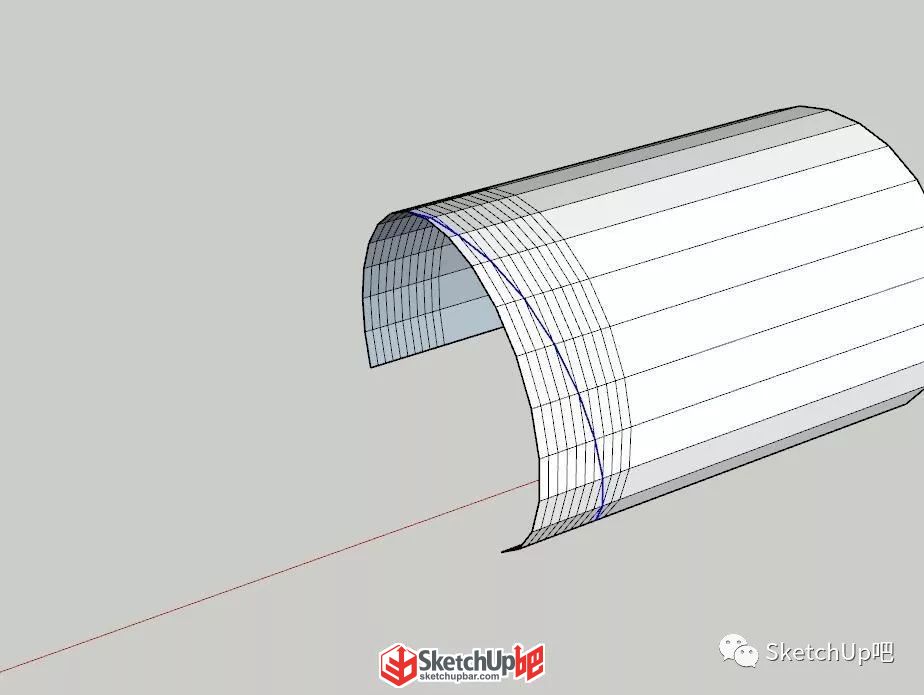

2、【曲線放樣】（SUAPP編號427）生成面

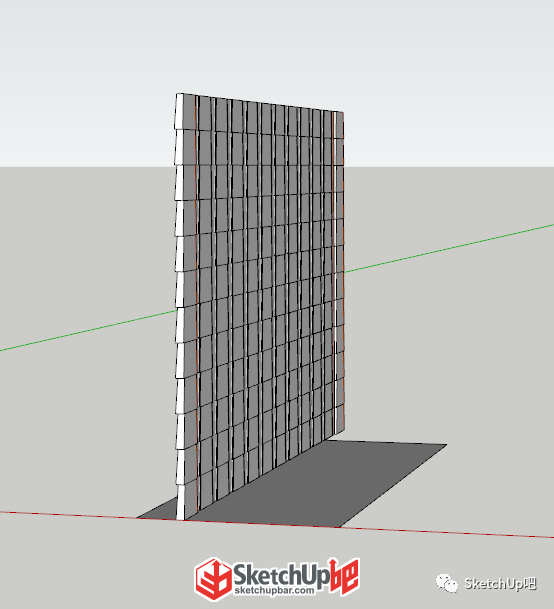

3、【批轉組件】（SUAPP編號242）

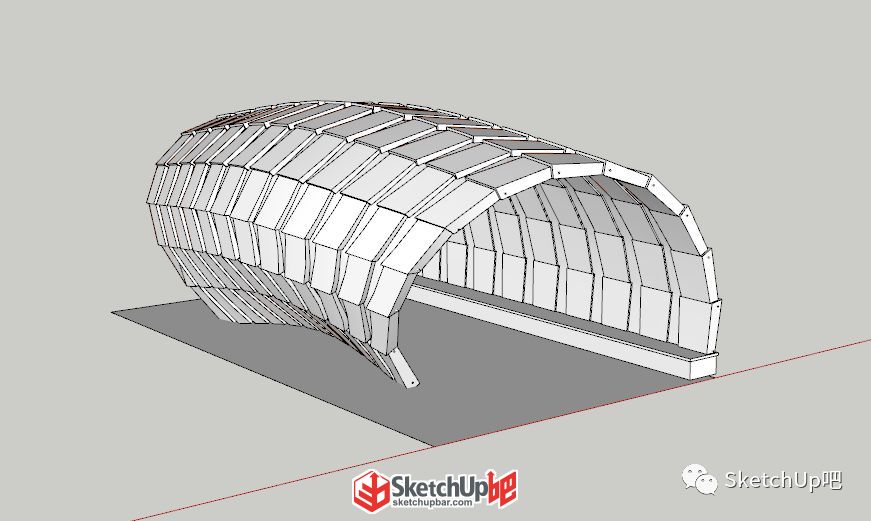

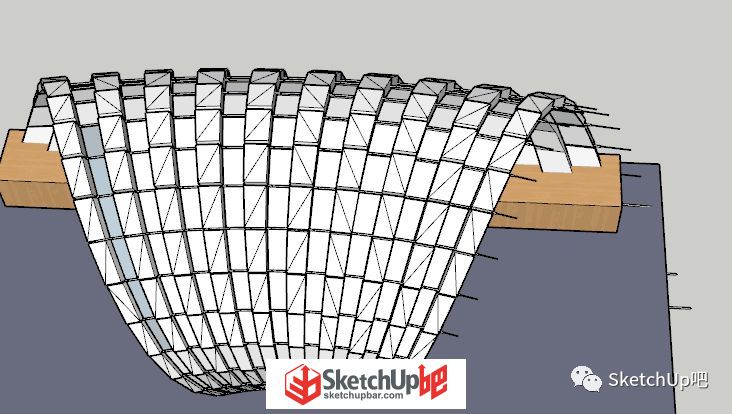

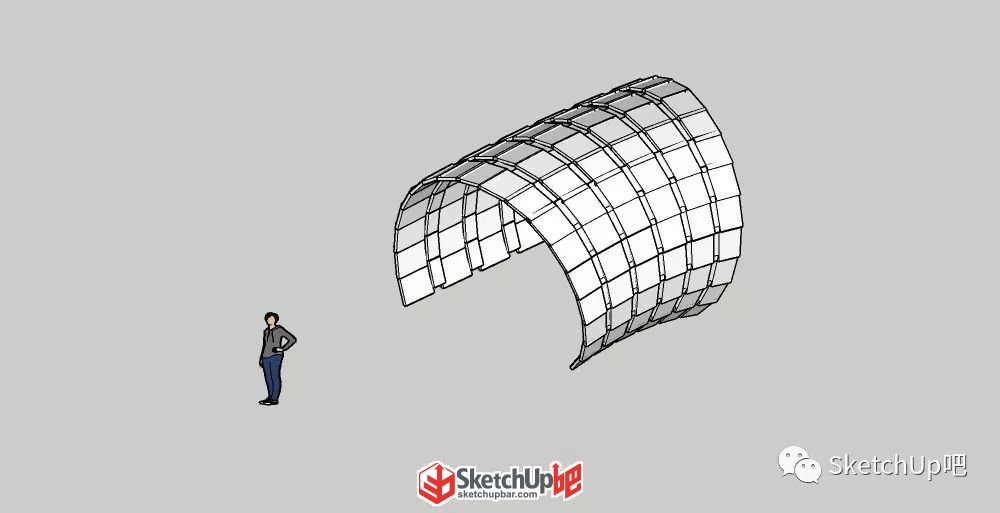

4、組件休整一下然后推拉出厚度，大致的形體就成了。

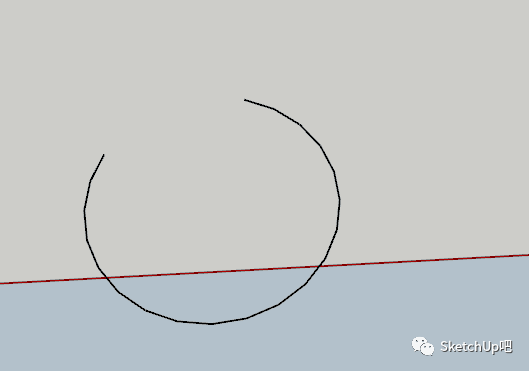

1、先畫這么一個圓 然后刪掉一點
2、用這個【曲線坡道】（SUAPP編號44）生成結構線
3、數一數原圖里面有多少段 ，然后【貝茲曲線】（SUAPP編號96）調整一下段數

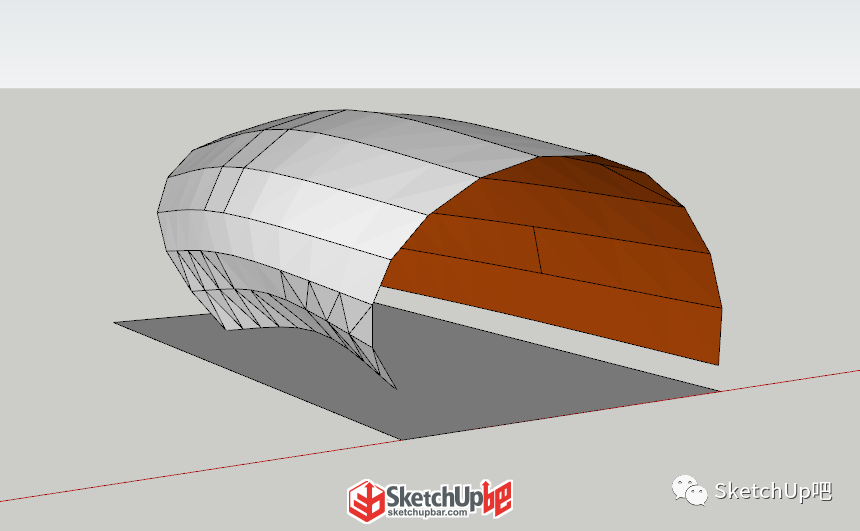

4、【曲面放樣】（SUAPP編號427）輪廓放樣出一個結構線和面，然后結構線出來了其他的就都很簡單了
做的比較粗糙，思路很明確，就是通過輪廓線找到結構線，這樣做任何東西就比較簡單了

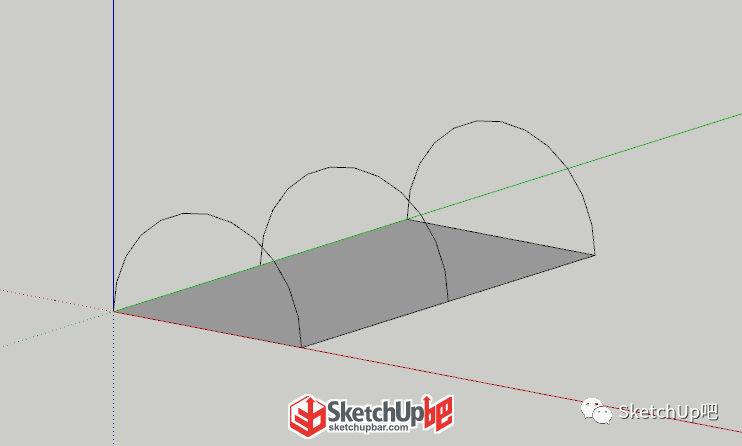

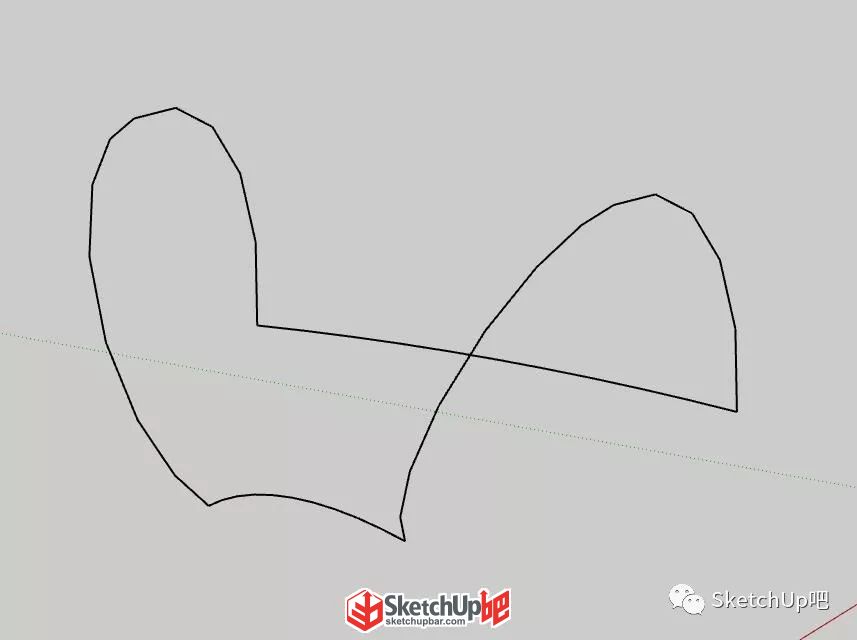

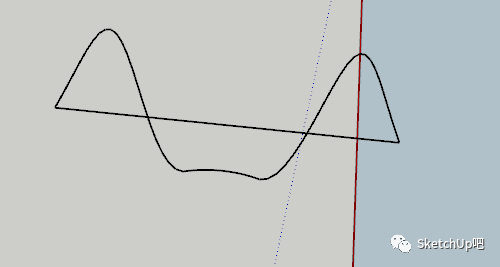

1、畫線
2、等分線段為12線段，【頂點編輯】（SUAPP編號263）調整線段

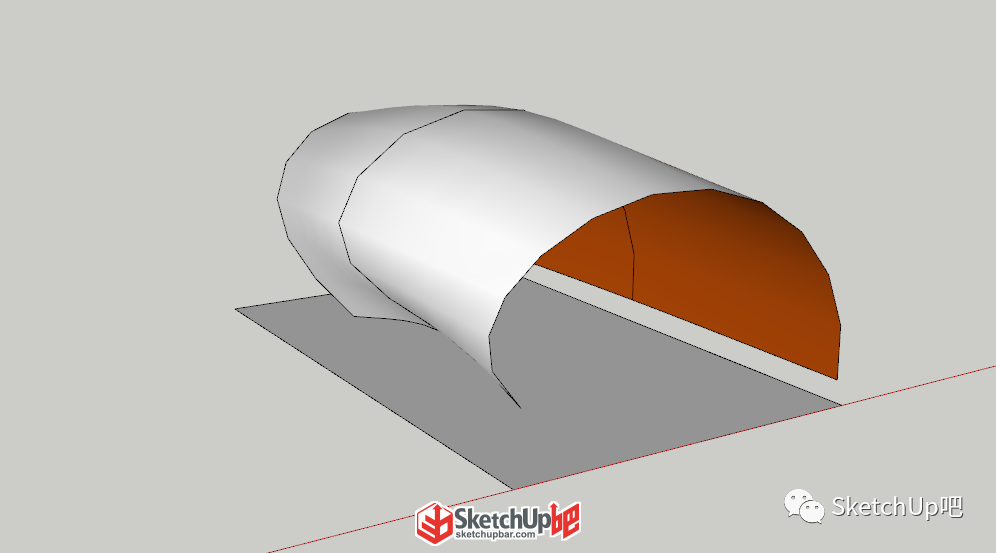

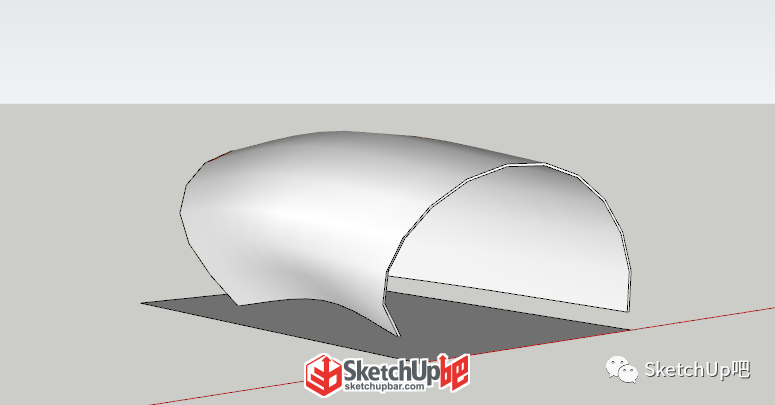

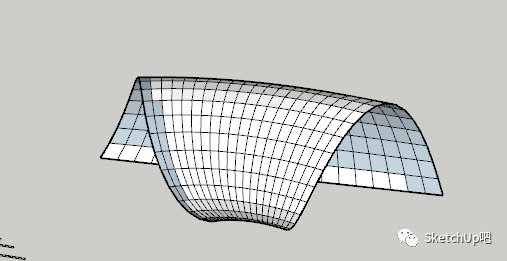

3、【曲面放樣】（SUAPP編號427）得到面
4、創建表皮

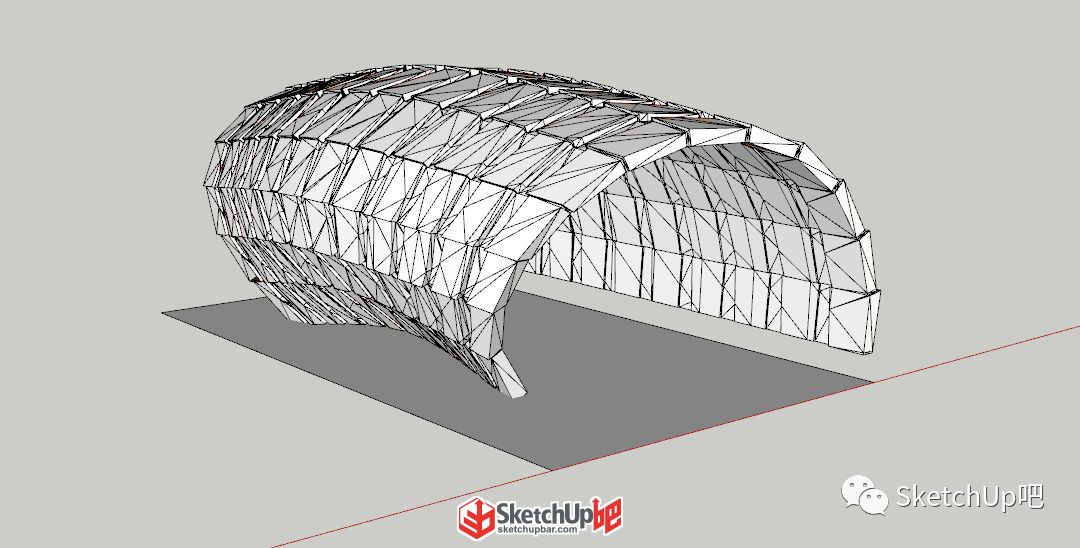

5、【曲面流動】（SUAPP編號322）
6、用生成的曲面【超級推拉】（SUAPP編號94）加厚推拉出厚度
7、調整柔化，使橫線顯示出來，提取橫線
8、【焊接線段】（SUAPP編號48），【線轉圓管】（SUAPP編號148）
10、調整第五步表皮，加入圓管建立座椅

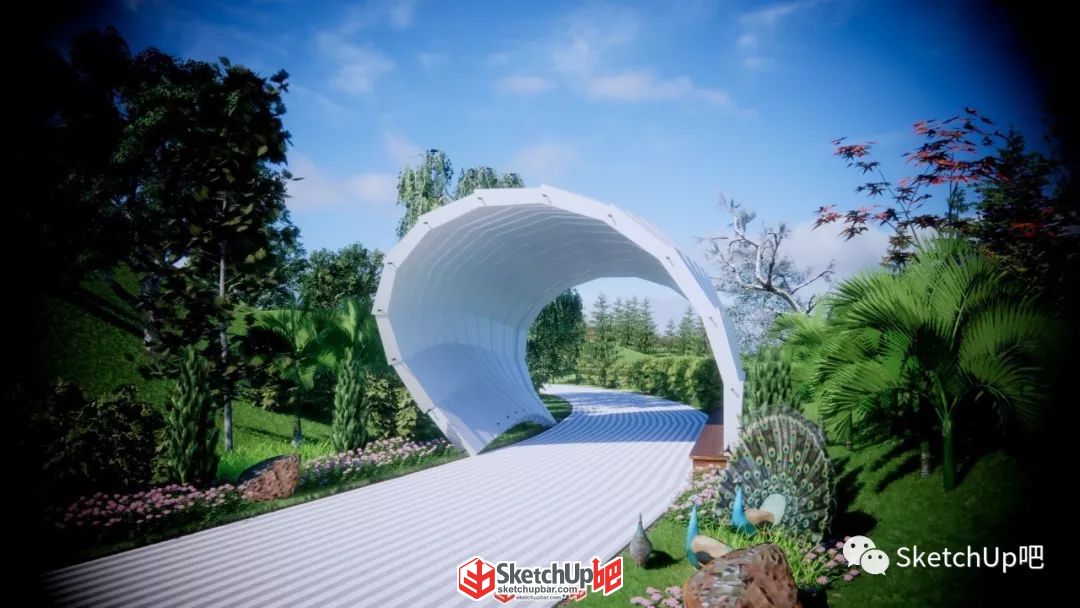

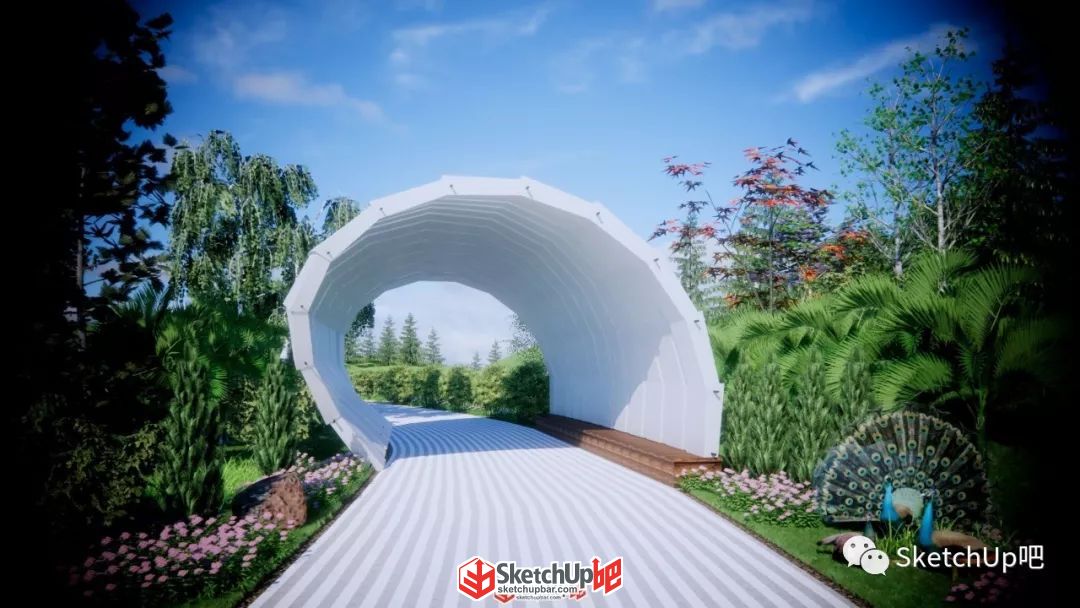

好啦，大家的作業看完啦 你的作品上墻沒有呢 接下來就是小吧的表演時間了 妹紙講解、附字幕視頻教程戳下面 視頻錄制：SketchUp吧彈指神通 sketchupbar.com/ke/91 本文使用插件來自 SUAPP3.4中文云端插件庫（專業版） 插件下載地址 www.suapp.me 更多視頻教程歡迎鎖定SketchUp吧 【超級講吧】欄目 www.mgcxq.cn/ke
|
