不知不覺就到了第20期懸賞作業 公布時間 會有哪些大佬上墻呢 一起來看看吧

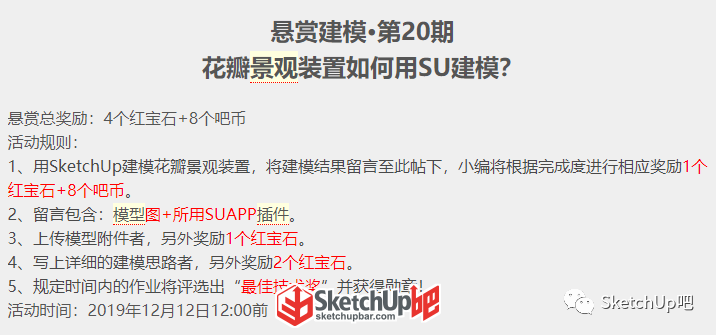

作業詳情

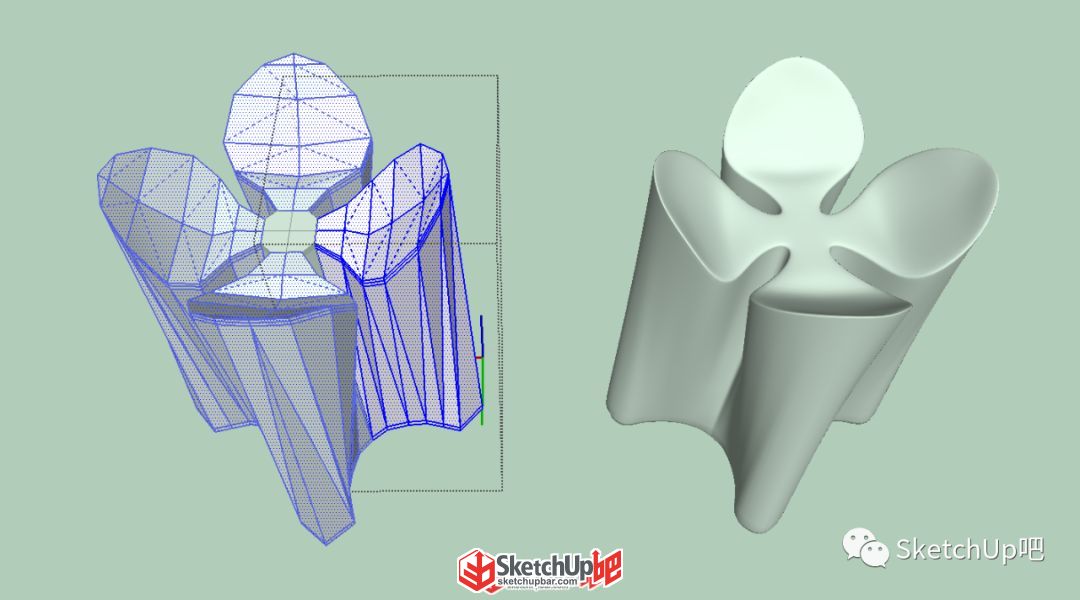

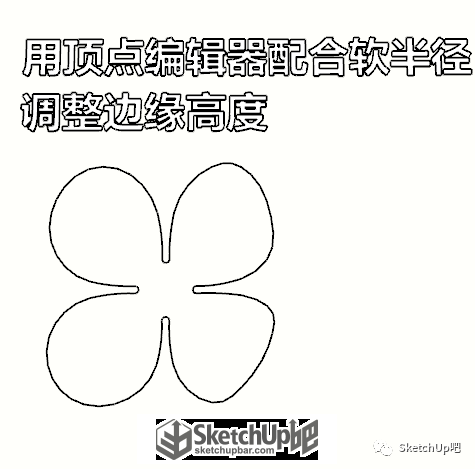

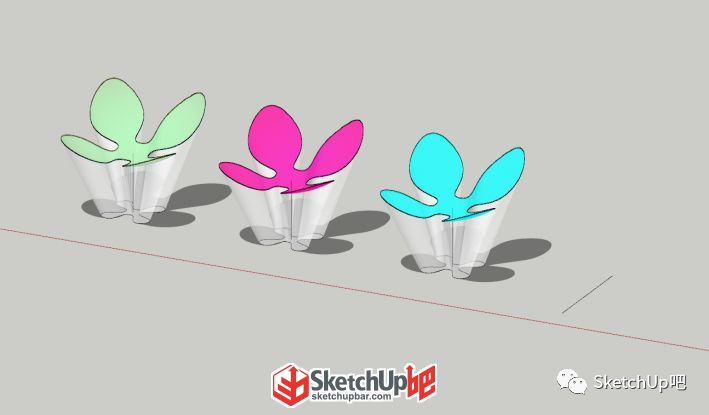

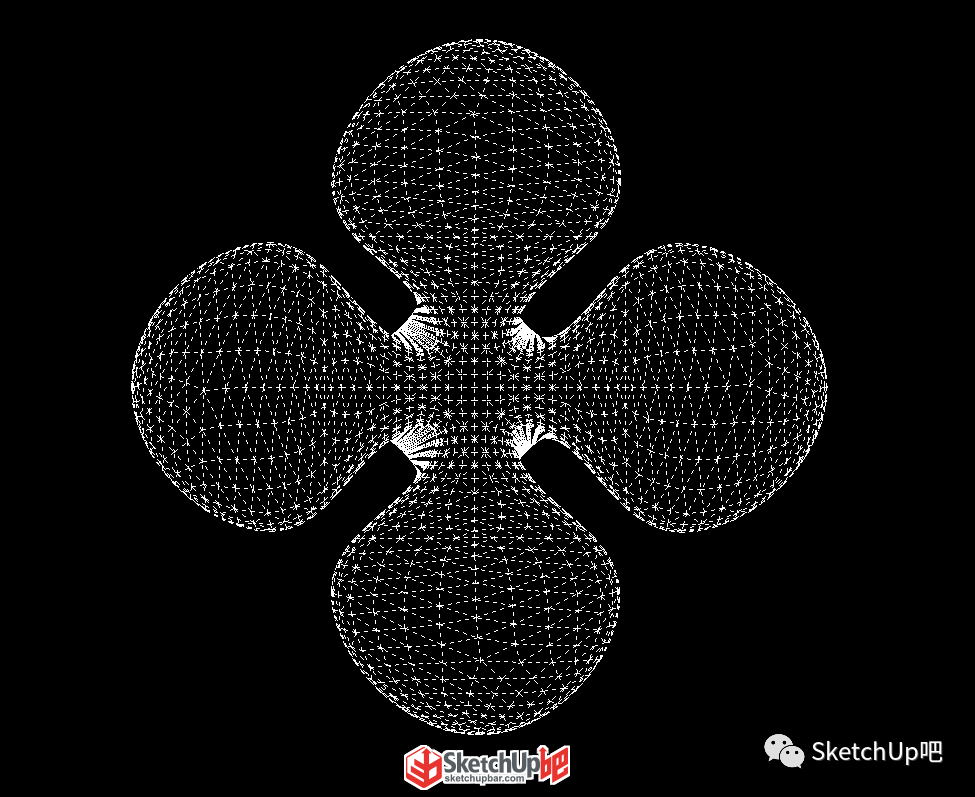

米羅 使用插件： 頂點編輯（SUAPP編號263） 細分光滑（SUAPP編號252） 四邊面工具（SUAPP編號71） 曲線放樣（SUAPP編號427） 先做個四葉瓣出來，然后頂點編輯軟選再用工具調整。

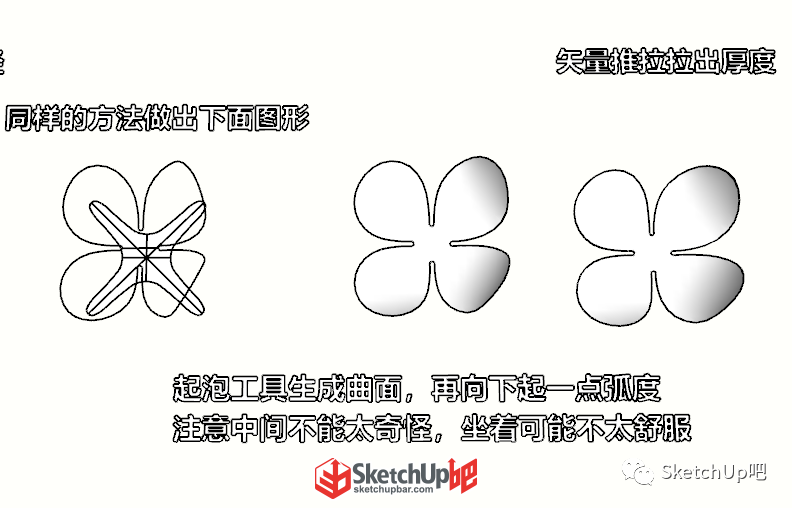

1969001341 使用插件： 頂點編輯（SUAPP編號263） 起泡插件（SUAPP編號116） 超級推拉（SUAPP編號94） 曲線放樣（SUAPP編號427）

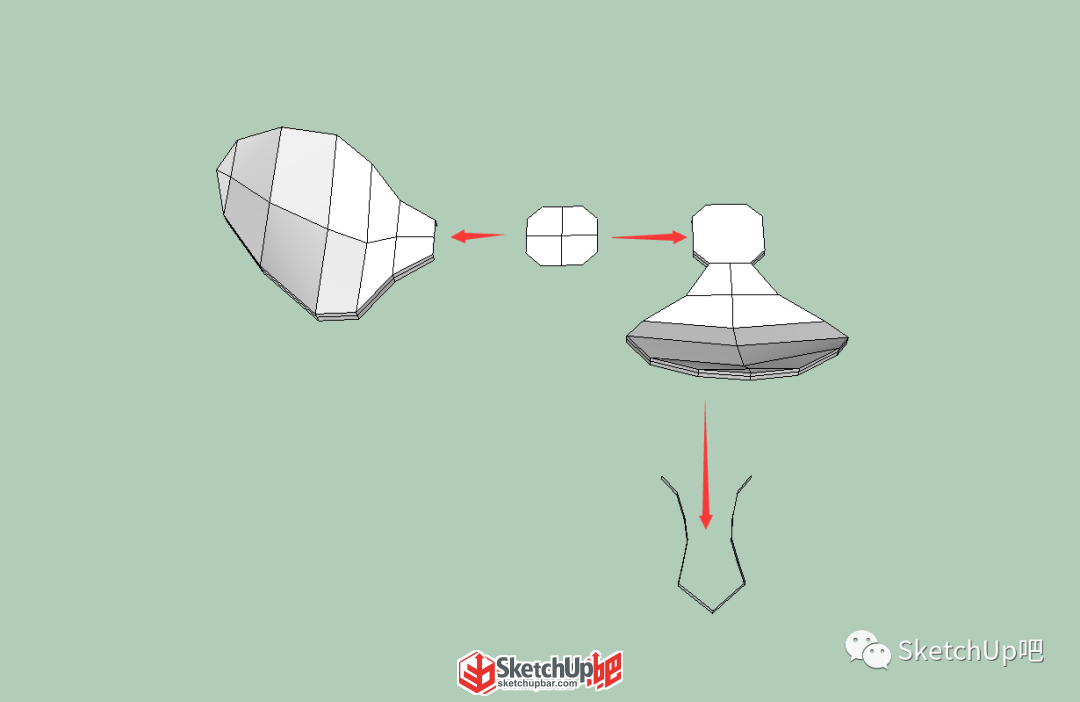

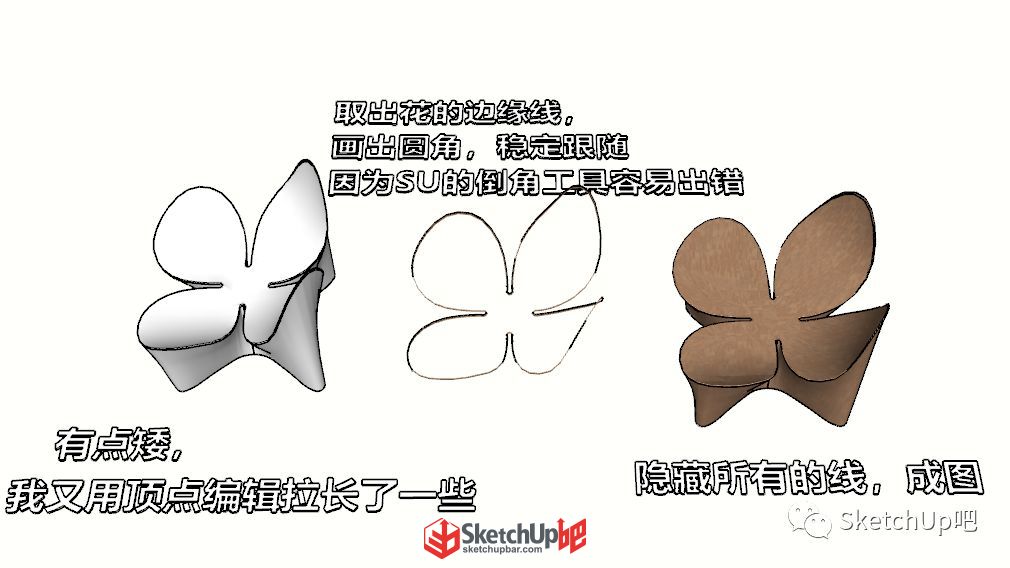

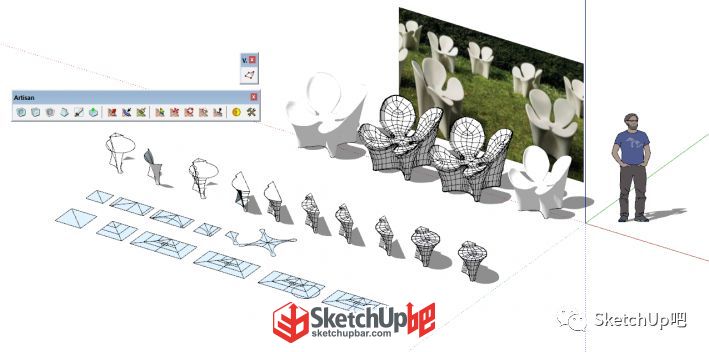

白蘭 這個是四葉草形狀，我分成一個基本體，（但是還是有區別）還是先搞一個基本型（頂點編輯（SUAPP編號263），四邊面工具（SUAPP編號71），選擇循環邊，增加循環邊）
然后把一個以組件方式鏡像到四個，再局部調整每一個。調整好之后就可以直接細分了，不過這其中四個組件之間的接口真是太麻煩了。

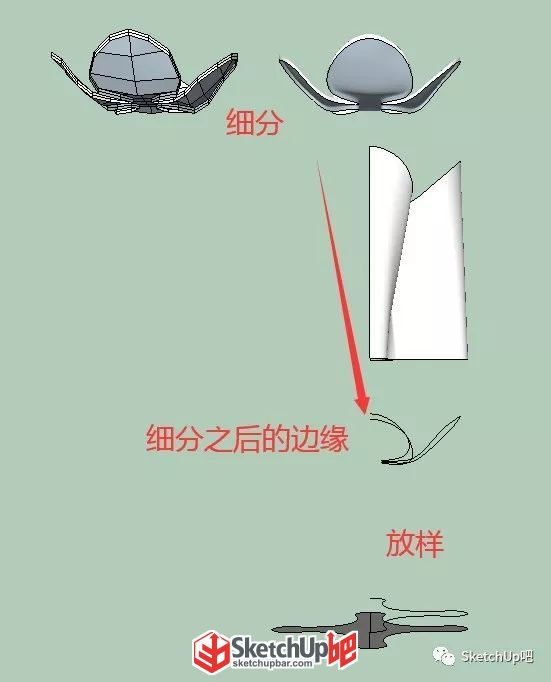

上面這個做完之后我發現下面的形體好難連接，我又不是一體的基本型，分開又很麻煩，我難免做了很多手工...

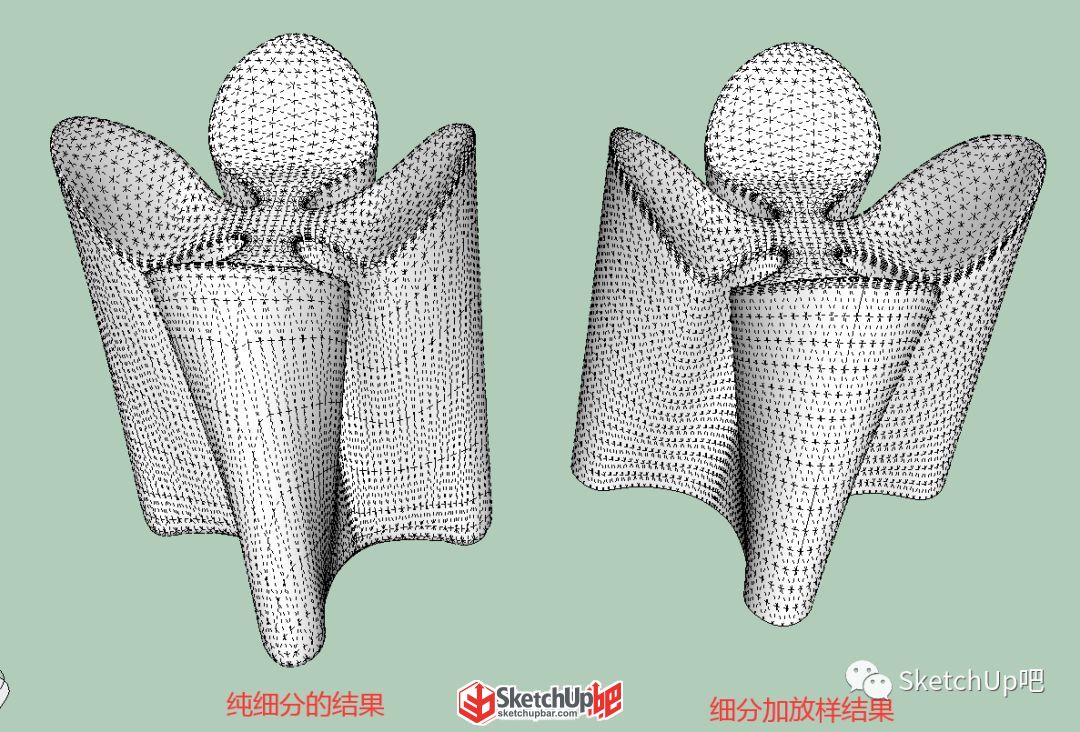

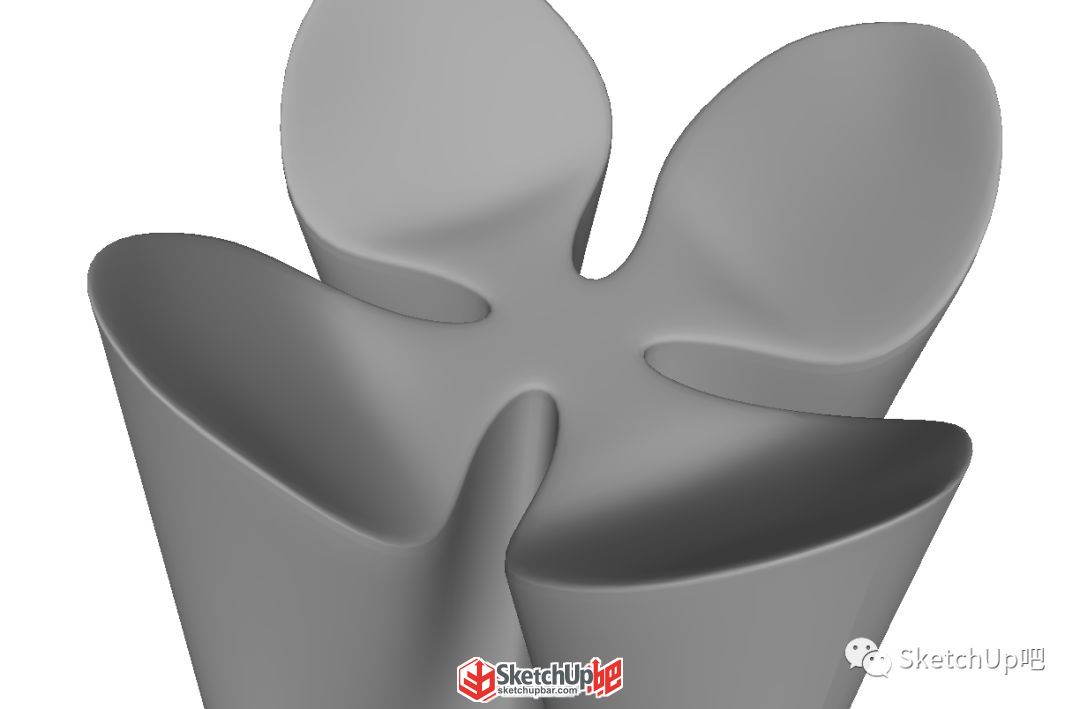

比較一下整體細分和接起來的模型。
srdoowt 使用插件： 自由變形（SUAPP編號45） 起泡插件（SUAPP編號116） 曲線放樣（SUAPP編號427）

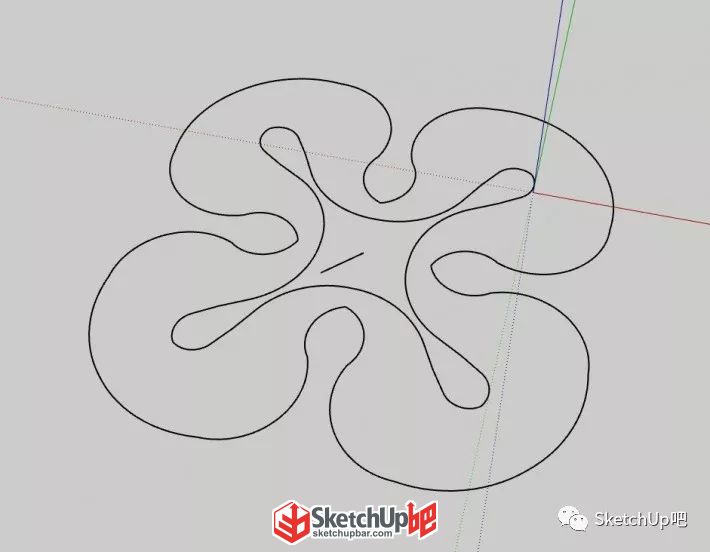

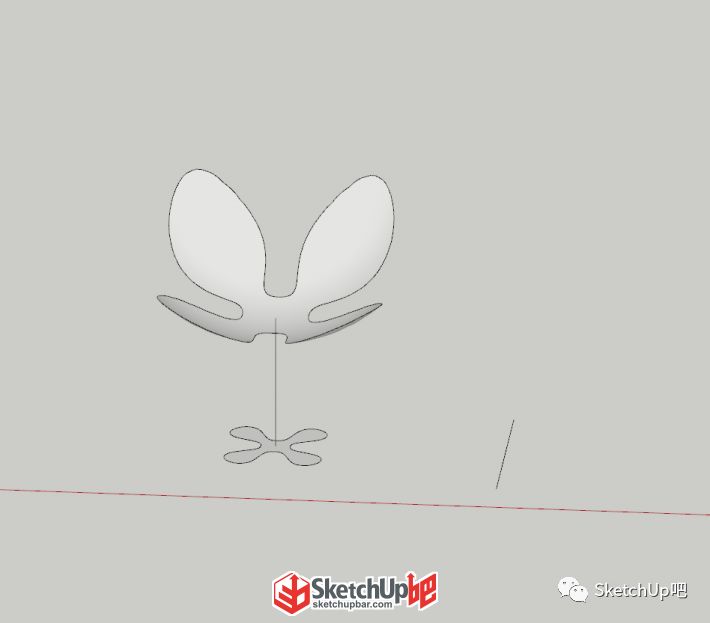

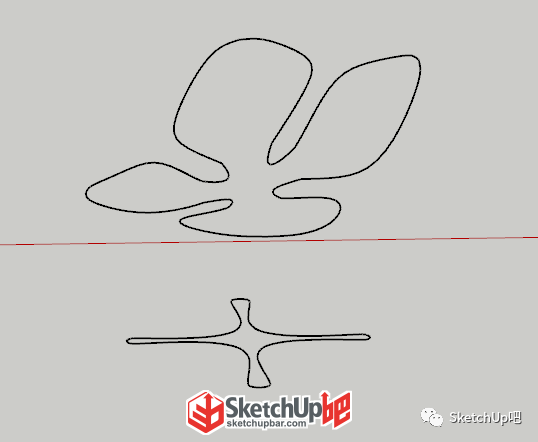

使用插件： 貝茲曲線（SUAPP編號96） 起泡插件（SUAPP編號116） 自由變形（SUAPP編號45） 曲線放樣（SUAPP編號427） 第一步：用貝茲曲線描出頂面和底面大致的輪廓。

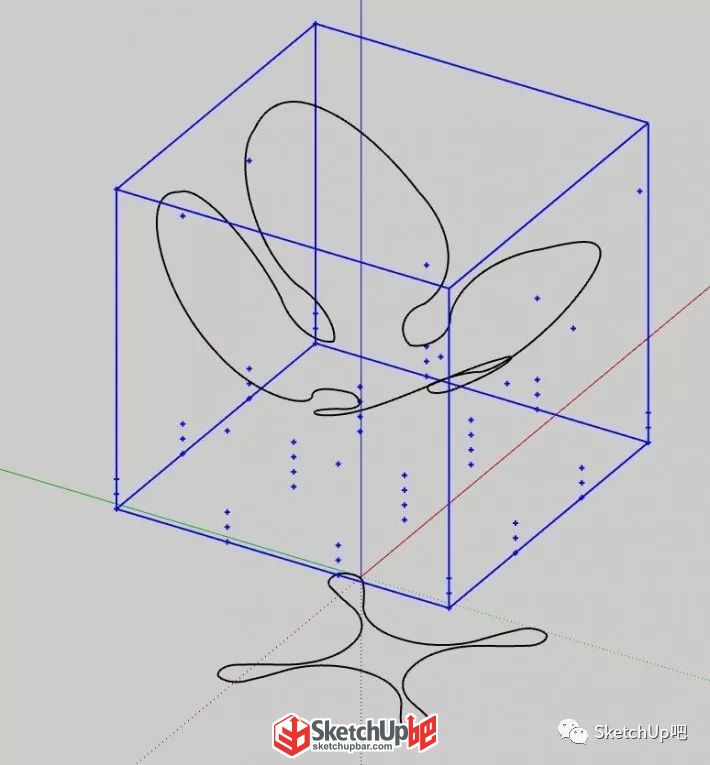

第二步：用自由變形將頂面拉成想要的樣子。

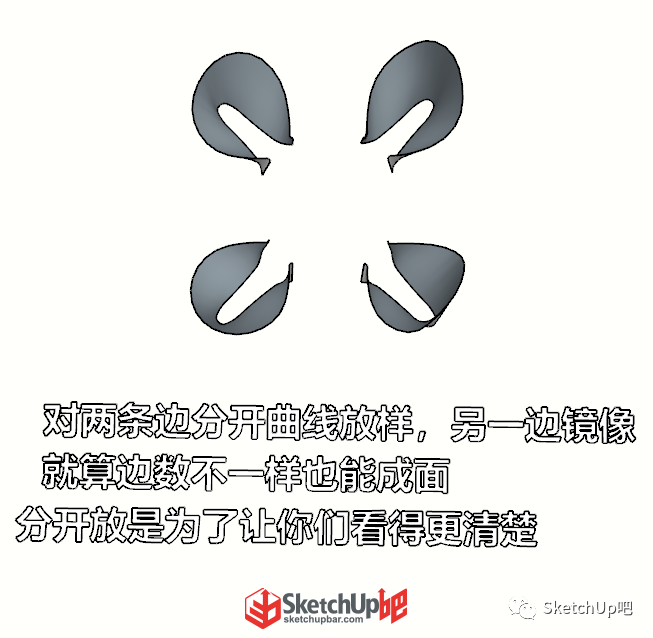

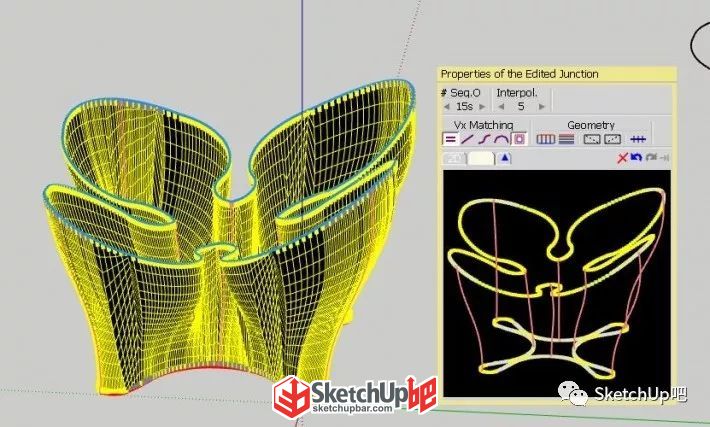

第三步：曲線放樣。
第四步：將頂部的外輪廓用起泡泡工具封面。

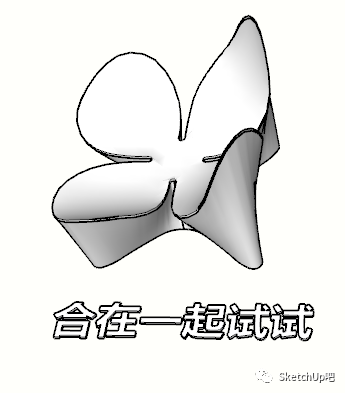

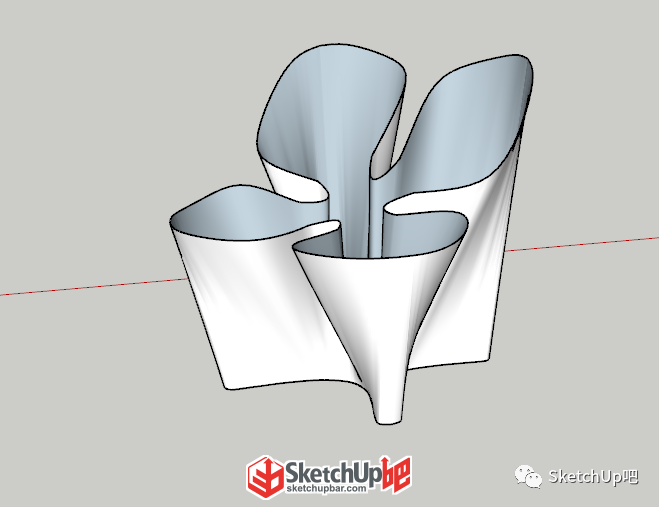

第五步：放到一起就好了。

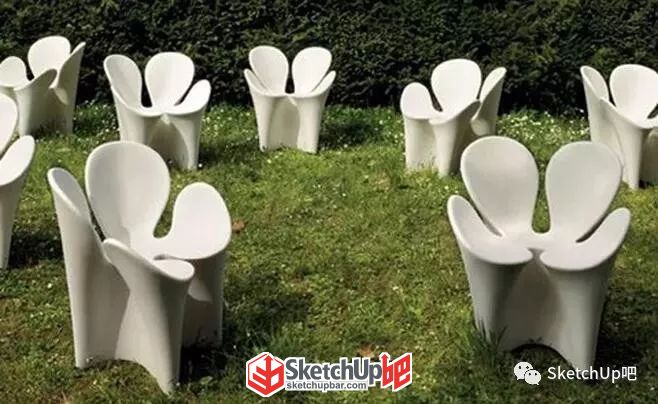

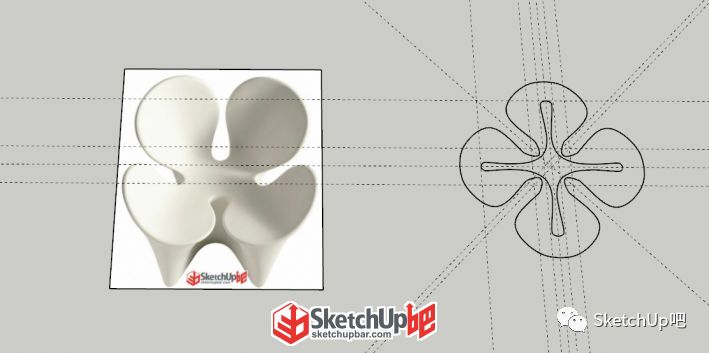

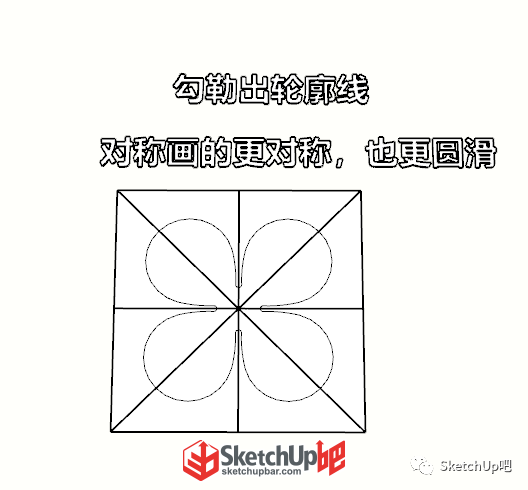

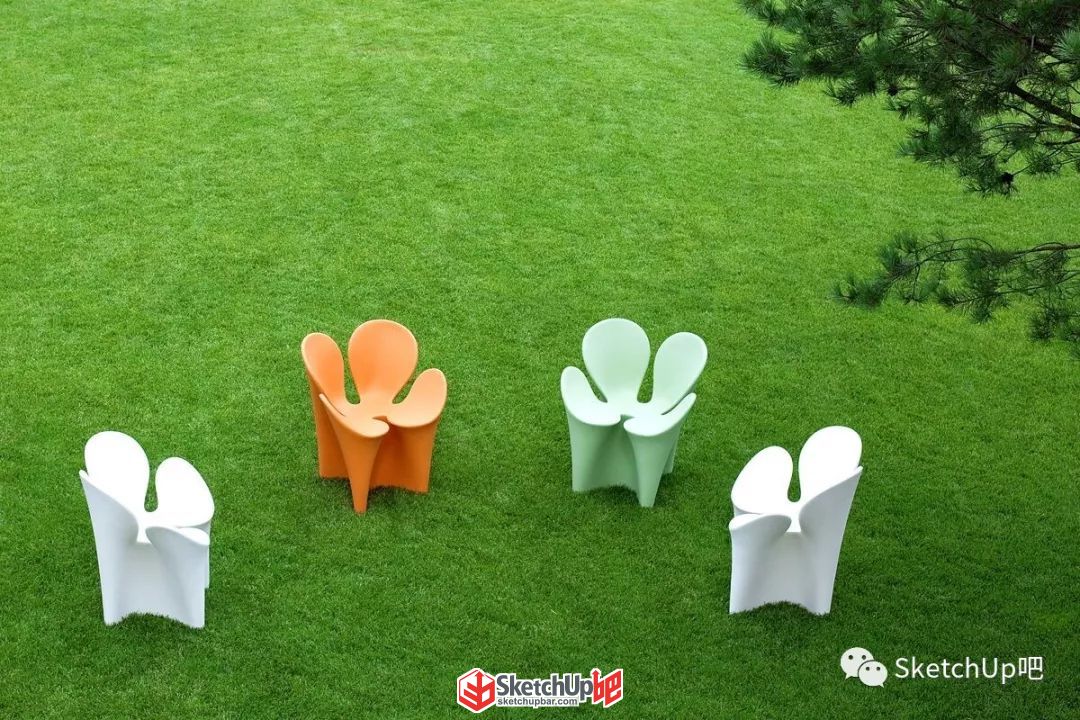

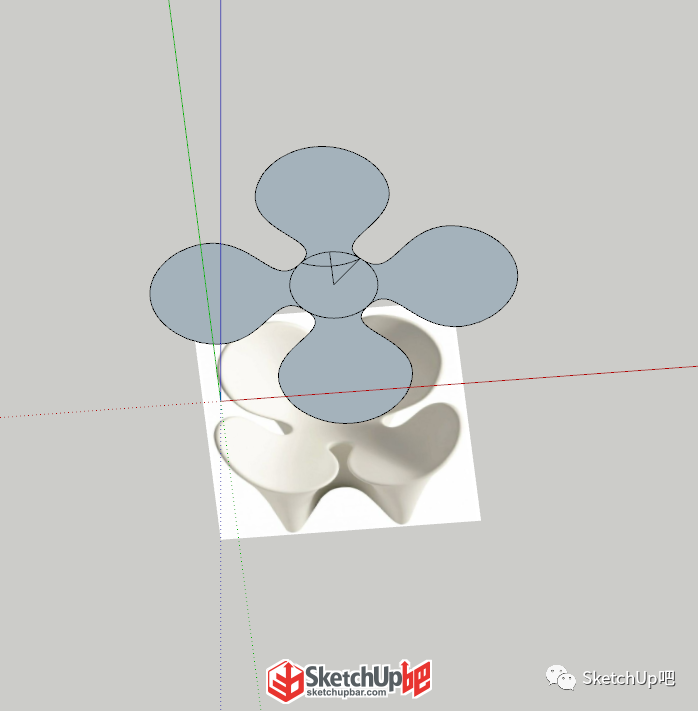

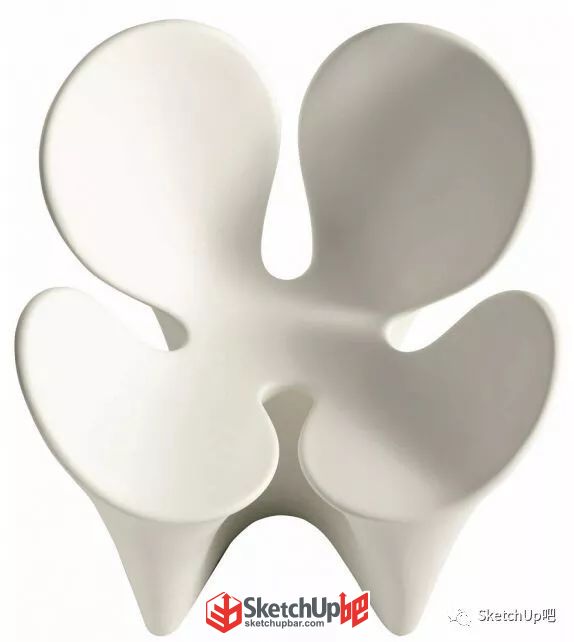

1179408793 說一下建模思路，首先需要先觀察，這個裝置最初的結構是一個花瓣造型。功能為座椅。 所以第一步先畫出基本型（在這里注意一下，中點。然后最好在旁邊畫個輔助線，好重合）

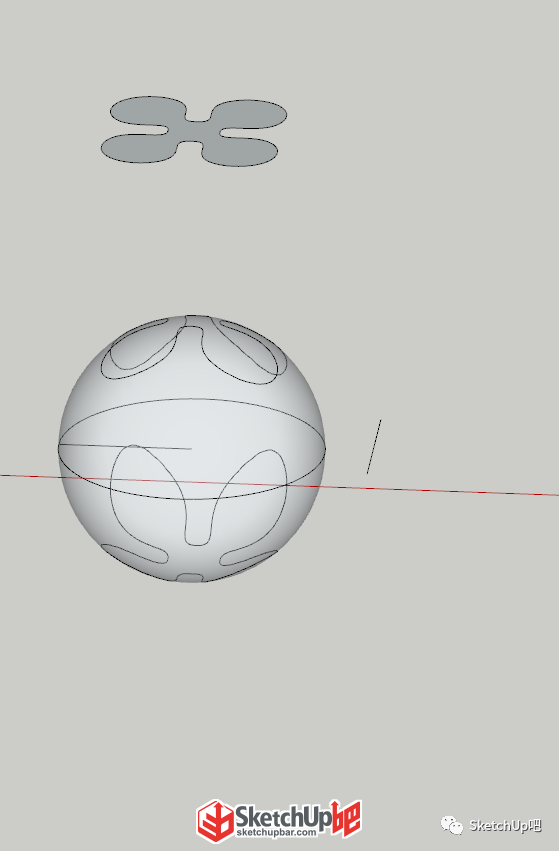

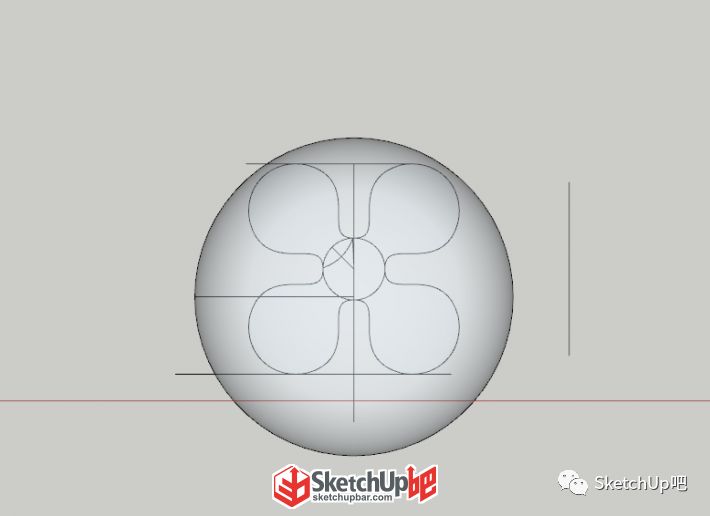

第二步，建一個球，觀察發現模型是后面高前面比較低，所以將球往后放一點。

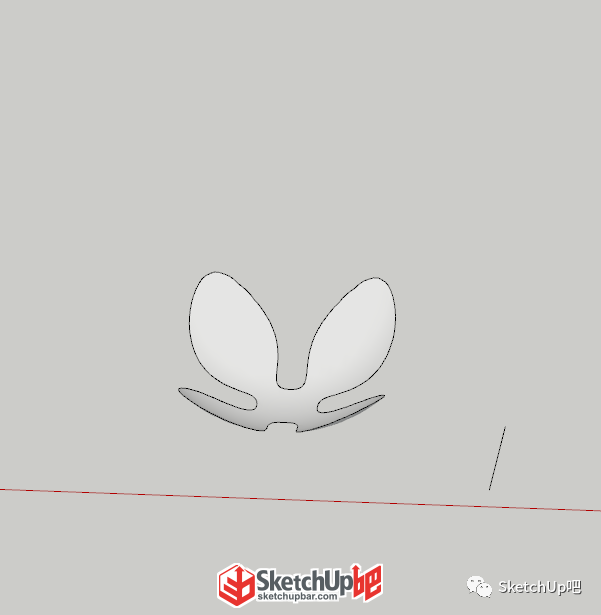

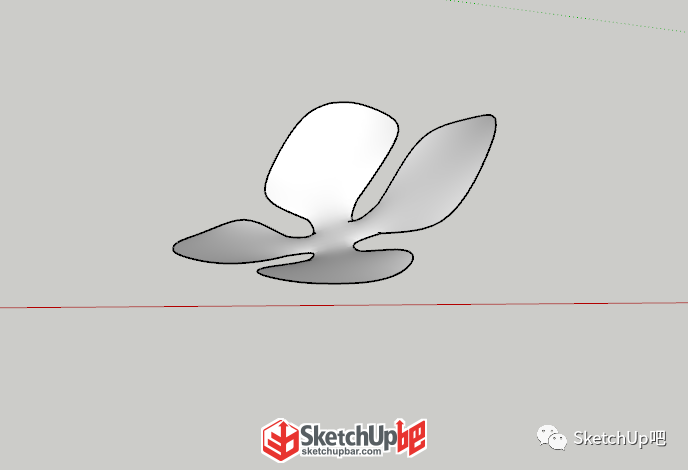

第三步，用下落到面，得到上面的基本型。

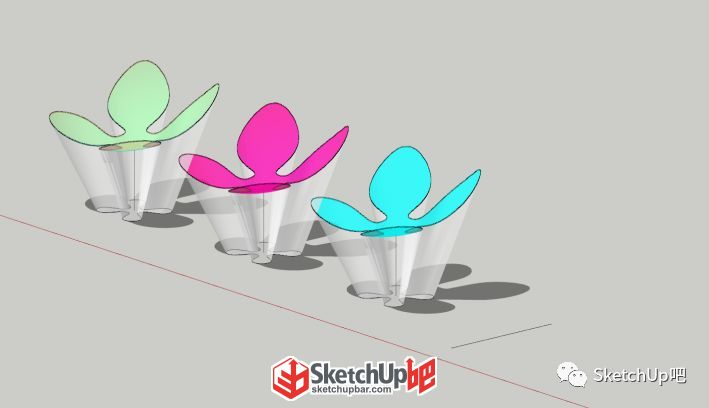

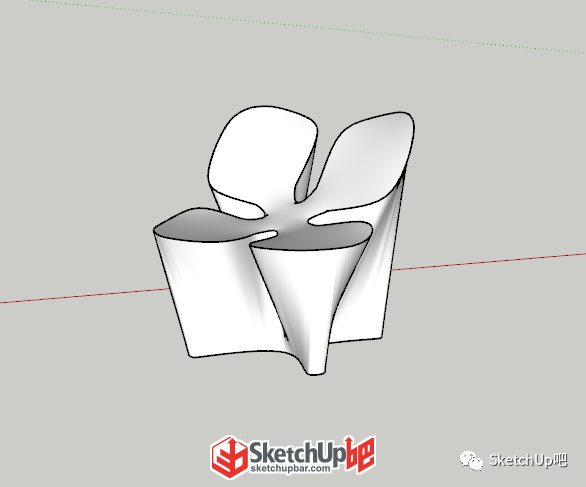

在這邊說一下，不一定用插件，這個應該算比較便捷的了。然后按照效果圖建出底部，底部是一個平面，然后等比例縮小。這里就發揮了輔助線的功效，可以直接對其，畫出中線，用曲線放樣插件直接轉成模型。得到最終模型。
我們會從交作業的小伙伴中 選出本期做的最好的一位 該小伙伴將獲得 SketchUp吧最佳技術獎勛章
視頻教程 使用插件： 頂點編輯（SUAPP編號263） 起泡插件（SUAPP編號116） 超級推拉（SUAPP編號94） 曲線放樣（SUAPP編號427） 鏡像物體（SUAPP編號2） 視頻錄制：SketchUp吧-瞬息千里 www.mgcxq.cn/ke/90 本文使用插件來自 SUAPP3.4中文云端插件庫（專業版） 插件下載地址 www.suapp.me 更多視頻教程歡迎鎖定SketchUp吧 【超級講吧】欄目 www.mgcxq.cn/ke
|
