什么？杯子也能做成景觀沒錯，今天小吧就要來挑戰這個由杯子組成的“門”這個藝術裝置是由雀巢咖啡聯合Rojkind事務所在墨西哥城街頭做的一件公共藝術品路過不由得想來一杯呢
（廣告費考慮下）

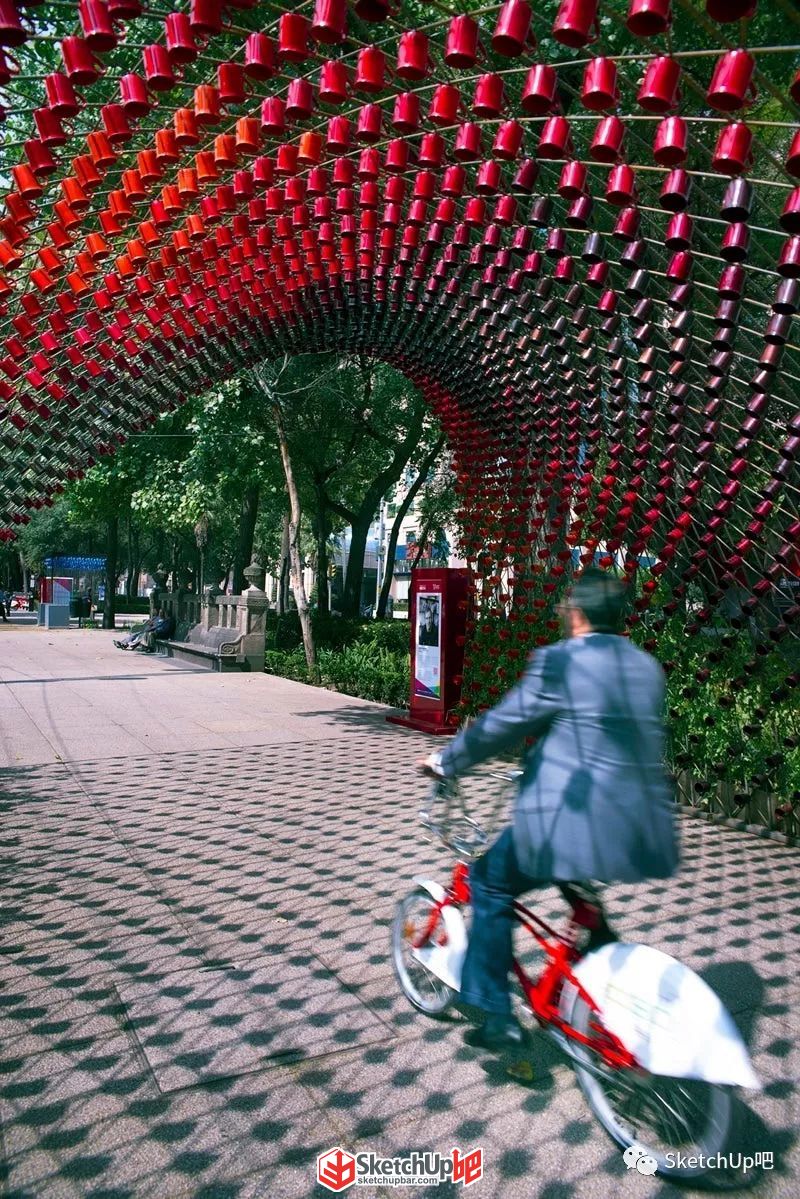

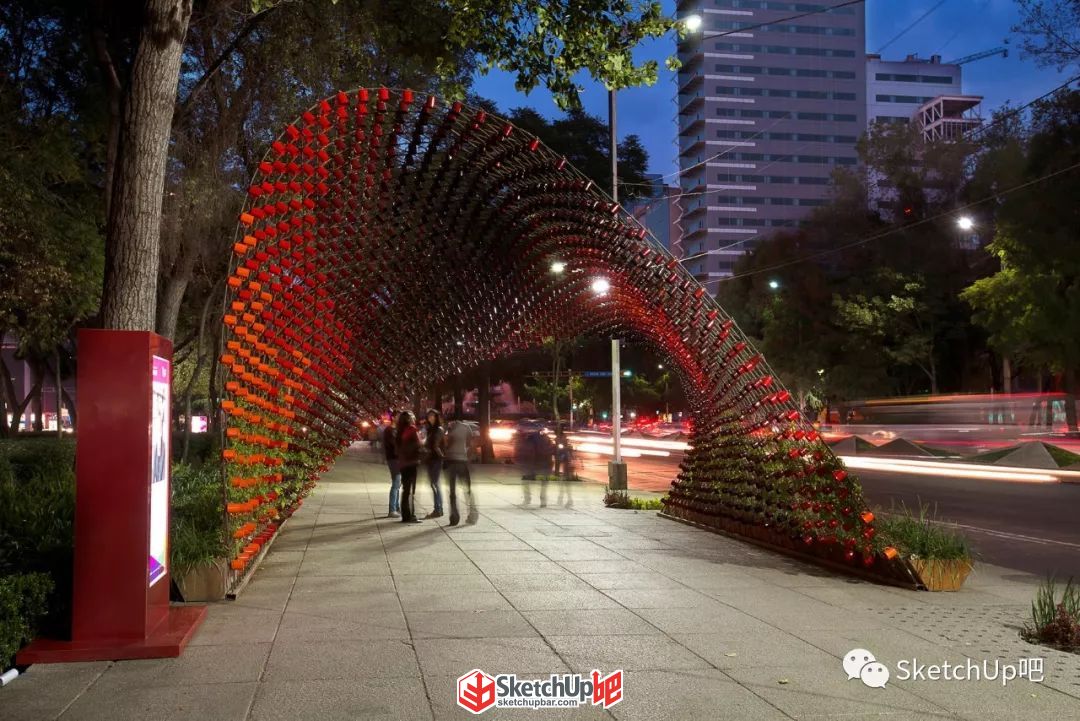

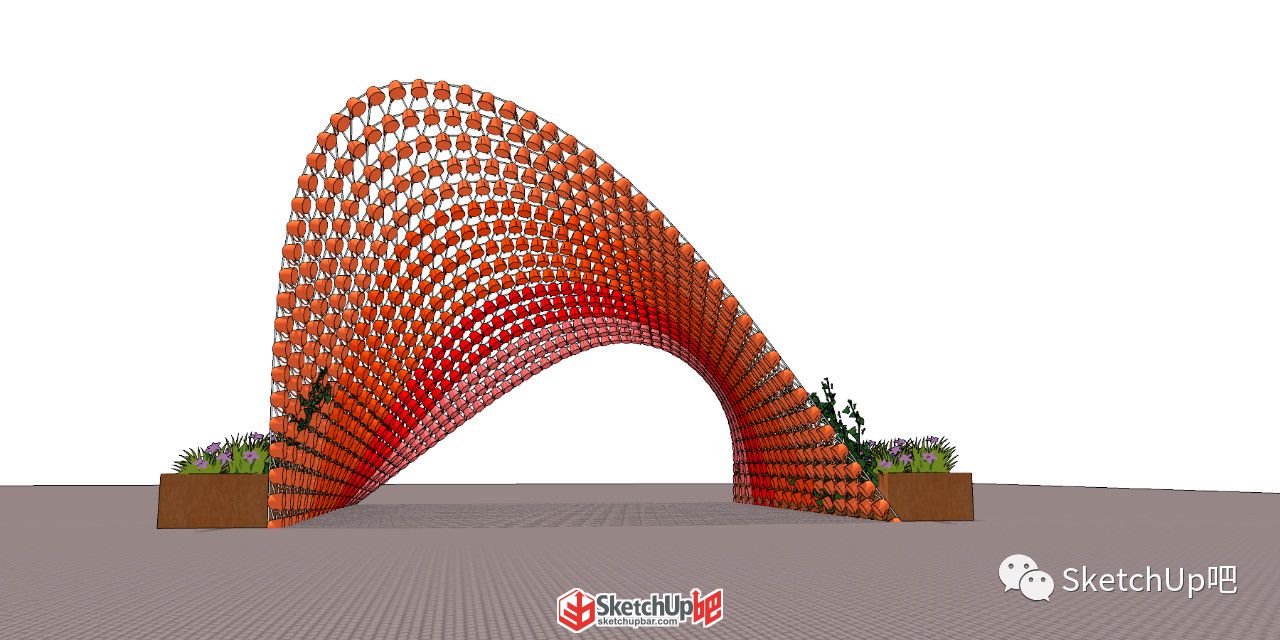

先來看看這個“杯具門”長啥樣吧

好了

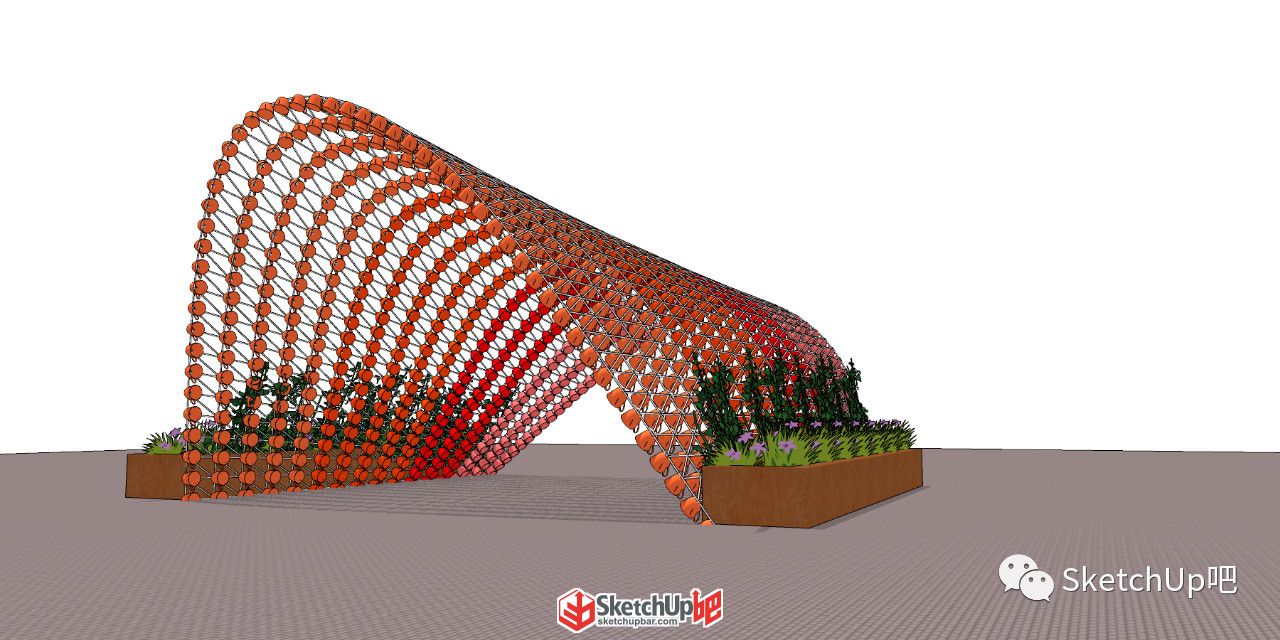

我們開始建模吧建完此模
永不杯具

圖文教程

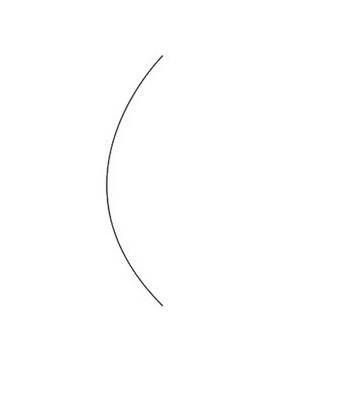

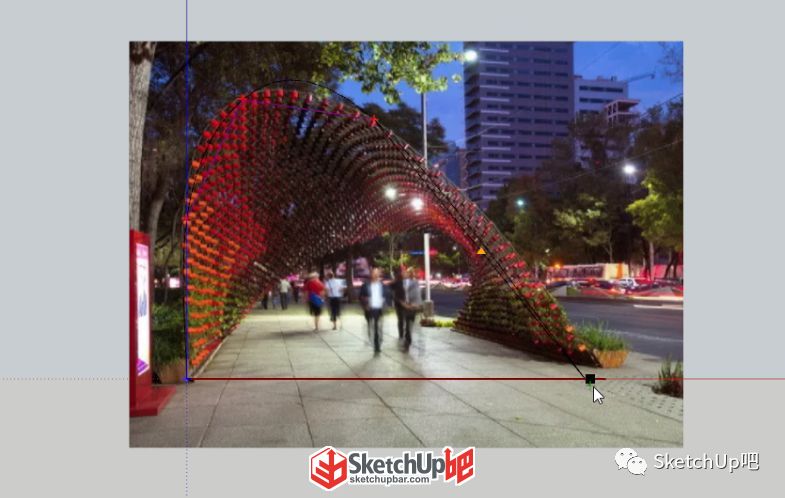

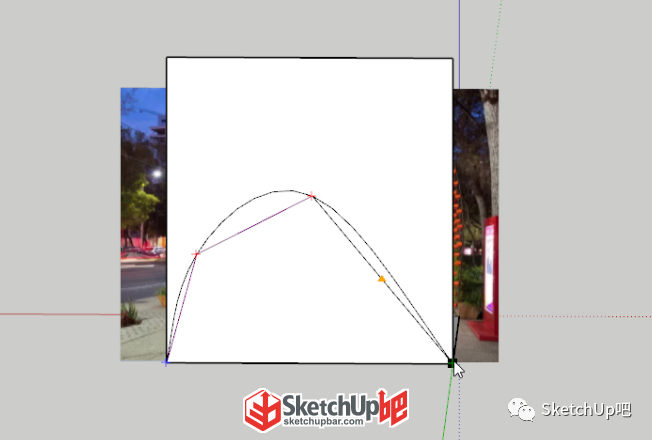

首先鉛筆工具畫一調水平線，確定一下跨度，接著使用【貝茲曲線】（SUAPP編號96）里的三次貝茲曲線畫出一條輪廓線，拖動一下控制點，調整一下，讓它圓潤一點

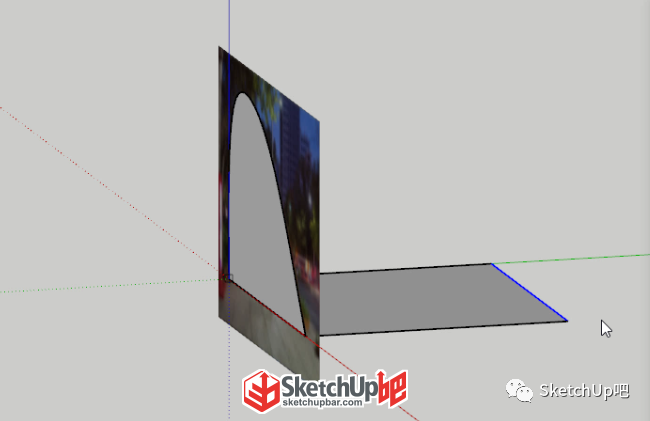

接著再畫另一邊，先把下面這條線選中，用【拉線成面】（SUAPP編號156）拉出長度，控制廊架的長度

拉線成面再來一波，畫出另一條邊所需要的參考面，這里高度就不限制啦，能把線完全放進去就行

繼續使用三次貝茲曲線，畫出另一條線

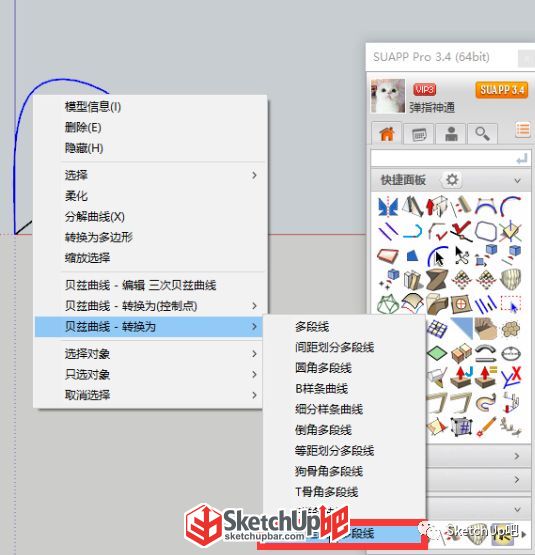

把不要的內容全部刪掉，選中一條曲線，右鍵轉換為固定段數多段線，數量為50，另一邊，繼續轉換為固定段數多段線

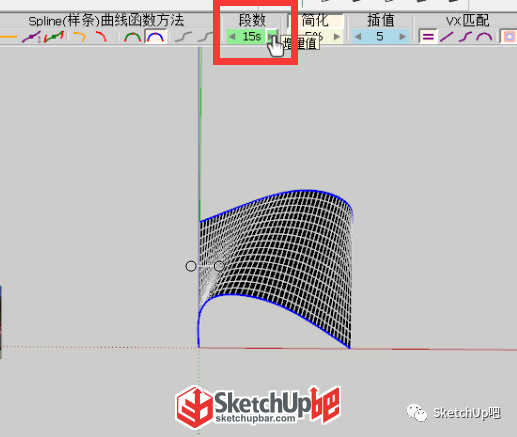

接著使用【曲線放樣】（SUAPP編號427）走起，調整一下段數

廊架有兩層，我們可以直接放樣得到一層，再?gòu)?fù)制一個出來。

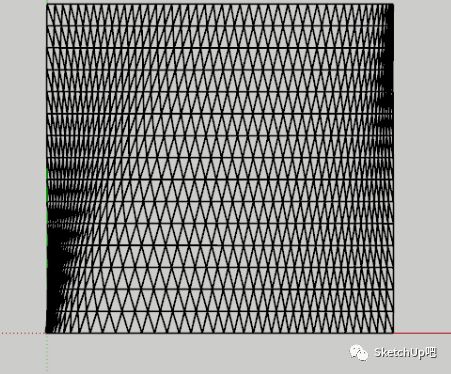

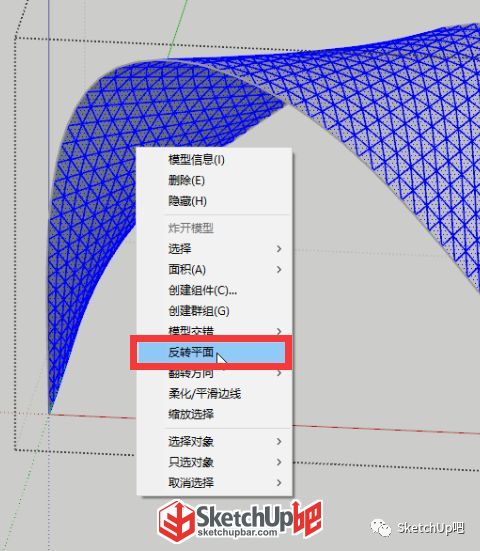

我們先把上面格子那一層弄出來，進入其中一個組件，全選后柔化值調到0，結構線就出來了，另一邊也是，所以剛剛我為啥不先把線處理出來再?gòu)?fù)制呢

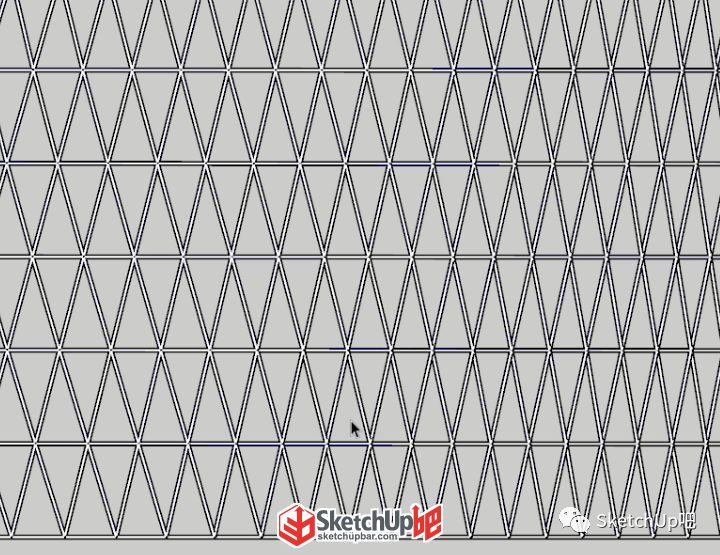

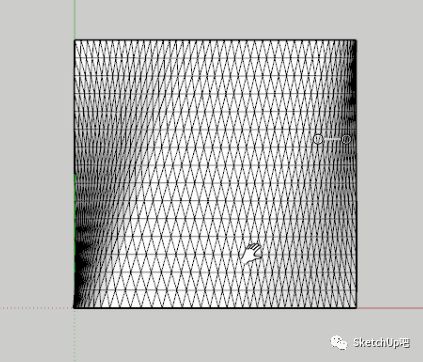

進入要做成格子的組件，我們只需要線，全選后用【增強選擇】（SUAPP編號3）中的只選面把面選中，然后DELETE鍵刪除，網格就出來了，我們一會兒來轉成圓柱就可以了

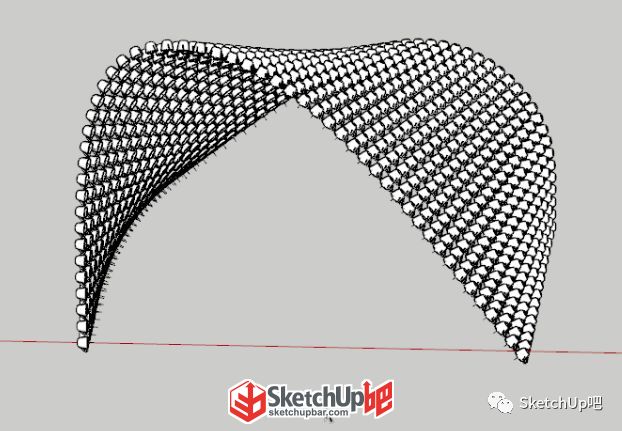

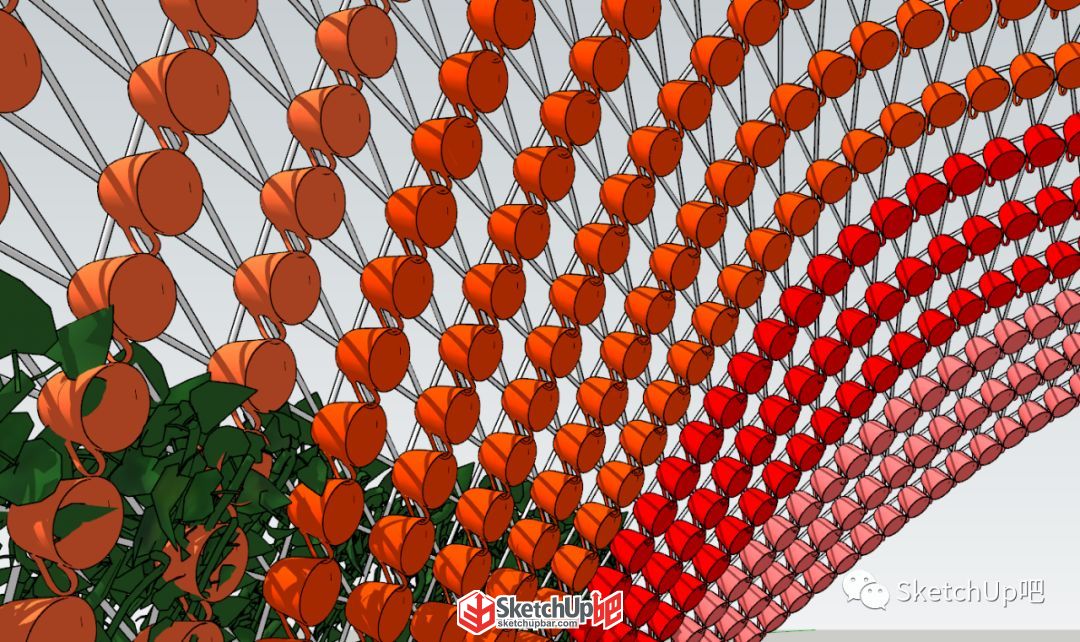

接下來就要做里面的那一層了，先來一波分析，杯子全部是在節點上，并且垂直于節點，我們需要做的就是將節點轉化為杯子。

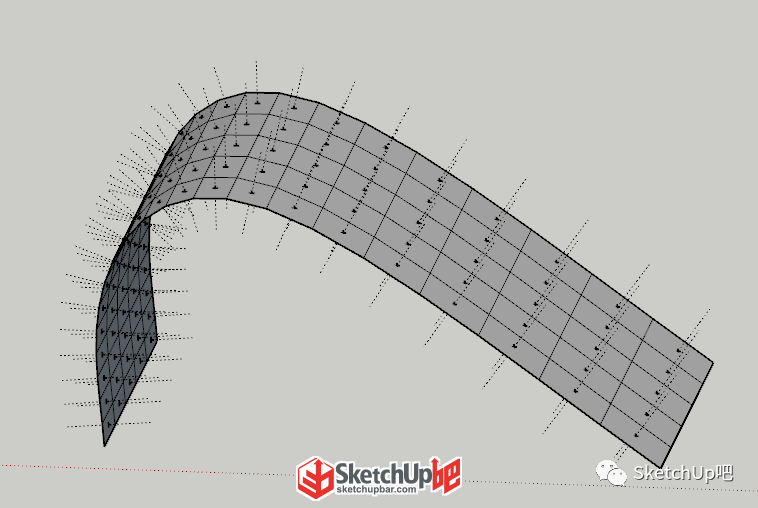

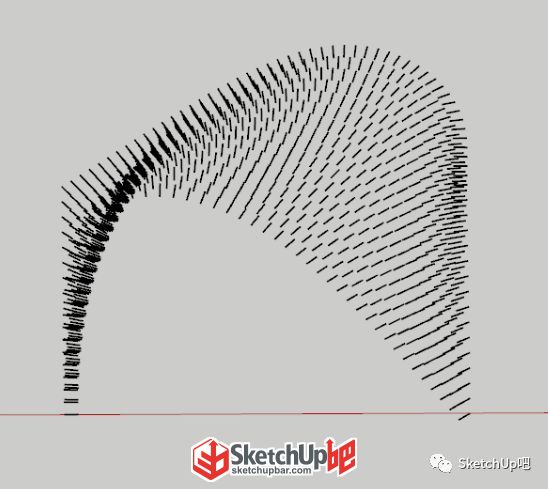

1、如果杯子的角度統一，我們可以直接將節點標出來，然后點轉組件就行。2、如果杯子是垂直于面的，也可以直接使用【fredo工具】（SUAPP編號435）構造面參考法線，一次直接全部生成法線，如下圖
