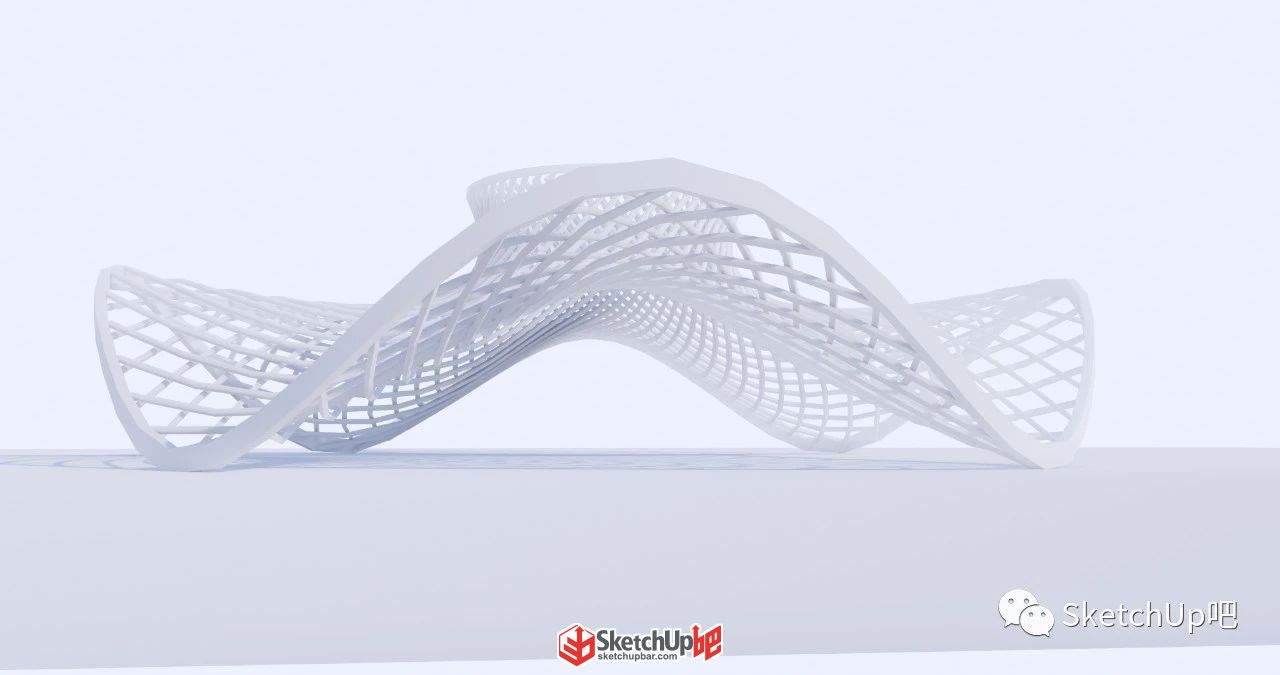

今天給大家分享一個典型曲面建模的案例

一起來看看吧

具體步驟

前幾日有人問小吧這個怎么建

圖片來自網絡，侵刪

話不多說跟著一起來建一建吧。

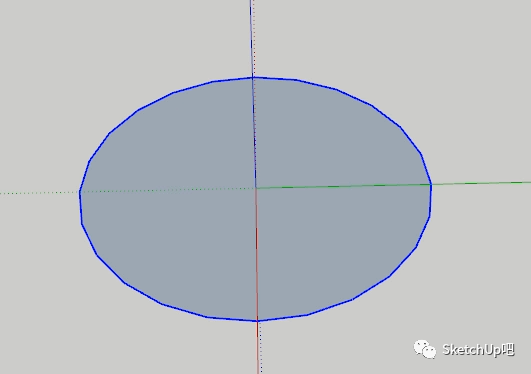

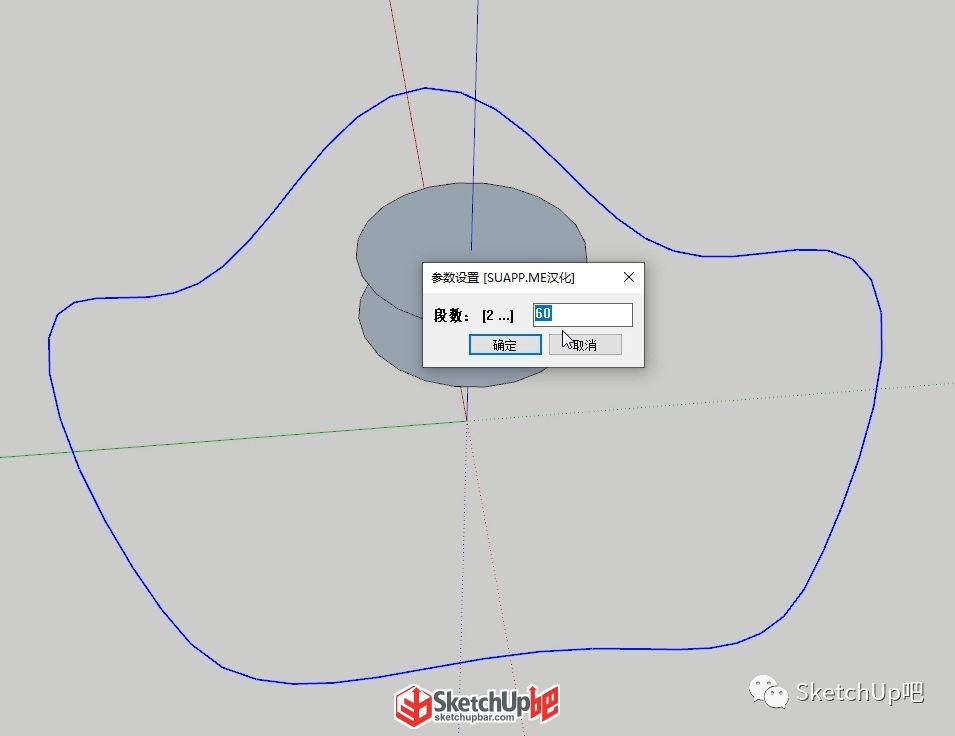

1、繪制一個圓，請注意SketchUp中的圓都是多邊形， 邊數越多越顯得圓滑，所以請調整合適的邊數。

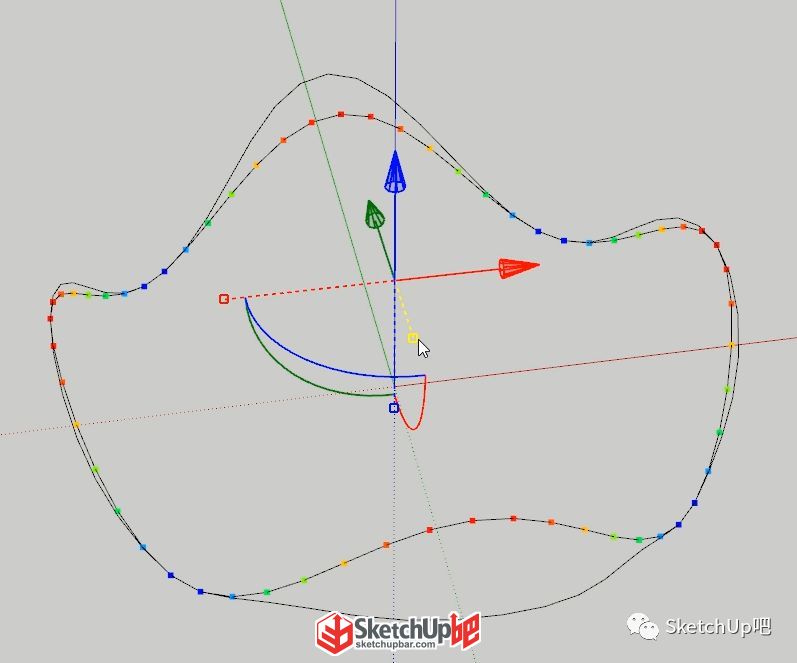

2、使用頂點編輯（SUAPP編號263）選中XY軸上的點，記住一定要設置合適的軟半徑。選中后向Z軸上方拉伸。

按住Shift將曲線適當放大一點。

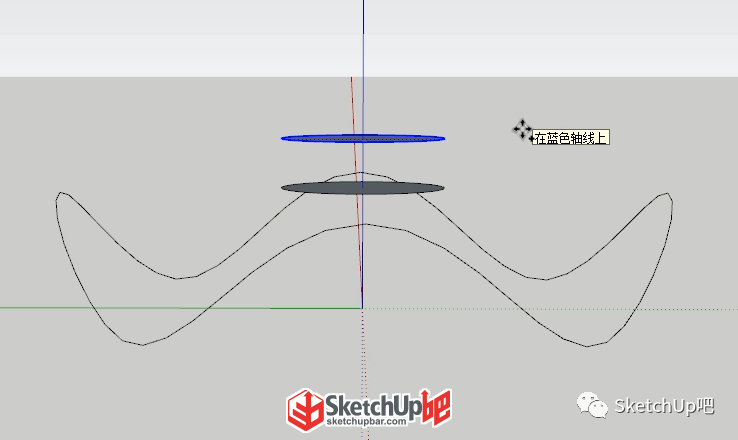

3、在繪制一個小點的圓，移動到合適高度，然后在向上復制一個。

4、把波浪曲線選中，通過貝茲曲線（SUAPP編號96）轉為固定段數多段線。

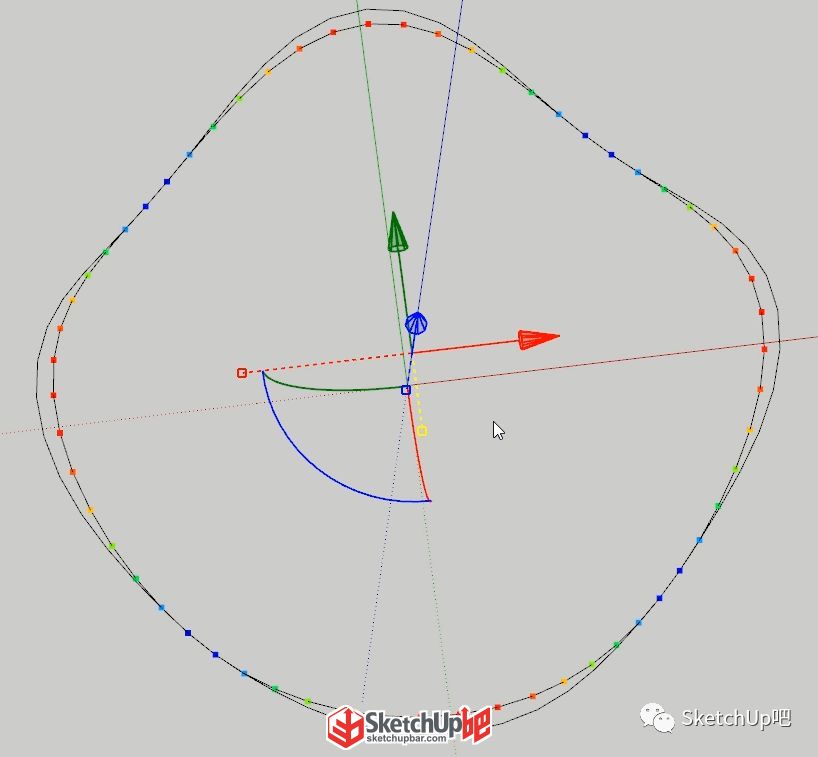

5、將兩個圓向外偏移一點形成兩個新圓，同時也將波浪曲線向上復制一個。

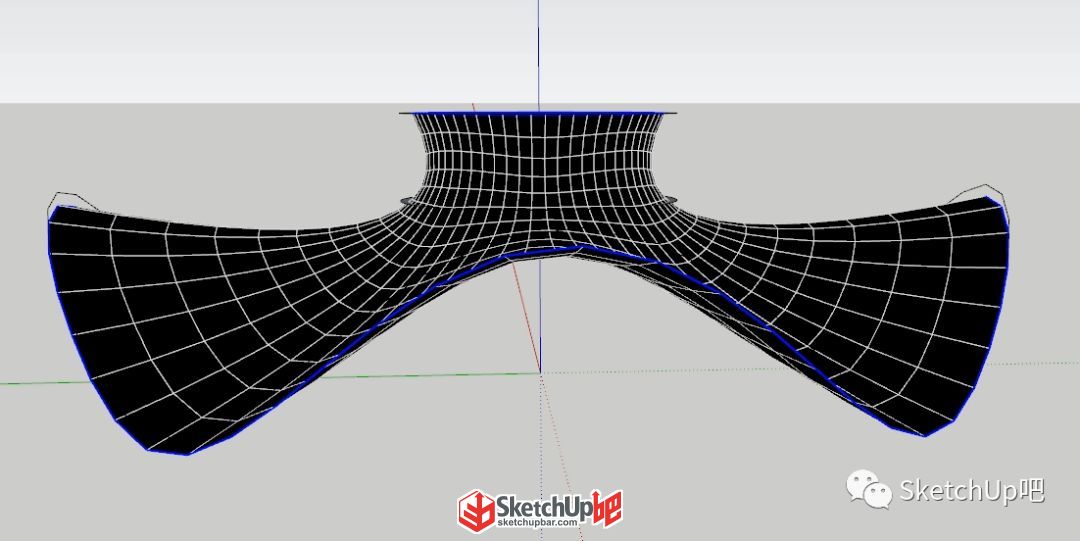

6、選中下方的曲線和里面的兩個圓進行曲線放樣（SUAPP編號427），注意選擇合適的曲線函數方式。并選擇以虛擬矩形模式生成表皮。

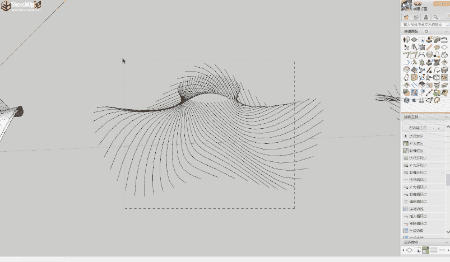

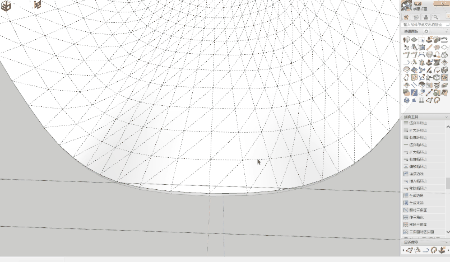

7、在視圖中打開虛顯隱藏物體，敲黑板重點來了。要如何選中斜向的線條，找到四邊面工具（SUAPP編號71），在模型中點擊一個線條，先點擊選擇循環邊，在點擊選擇環形邊，最后點擊擴大選區。然后使用反向選擇（SUAPP編號40），只選擇線（SUAPP編號3）這不就把斜線選出來了嗎？

8、Ctrl+X把線剪切然后原位粘貼就好了，記得拖到一邊創建群組。

9、把選出來的斜線用焊接曲線（SUAPP編號436）焊接起來。

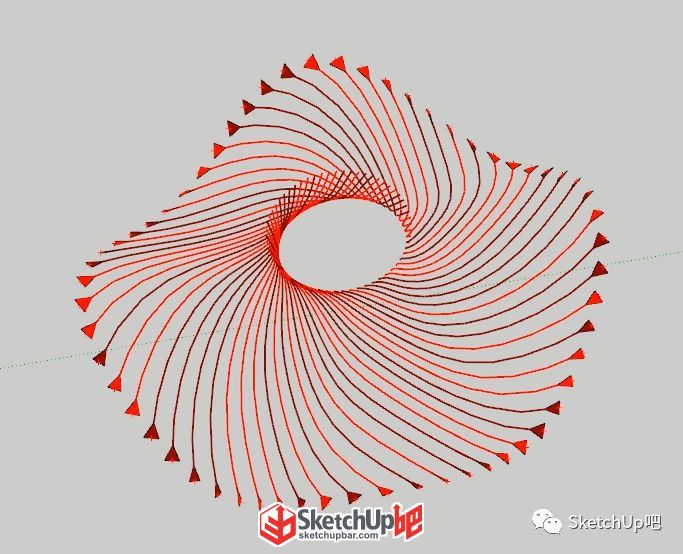

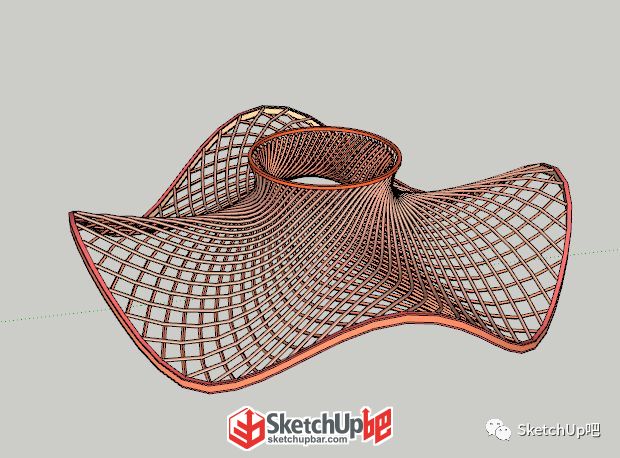

10、把線條選中使用線轉方柱（SUAPP編號271），自己看下嘛，弄出來的是啥子?xùn)|西，一節一節的。

這里分享個小技巧：像這樣的曲線想轉為方柱，可以使用線轉圓柱（SUAPP編號148），把截面設置為4就可以了，最后柔化下就好了。

11、另一些還是同樣方法處理，然后把他們組合起來，在添加點細節填個顏色就好了，是不是很簡單呢。很多曲面建模都會用到今天提到的方法，大家要好好復習下喲~
