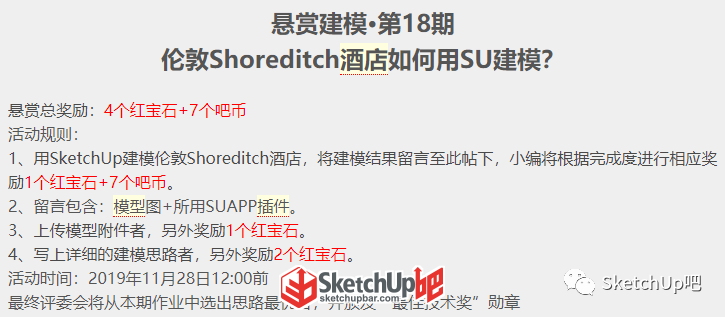

又到了公布懸賞作業結果的時候了 有哪些小伙伴忘了交作業的悄悄的快去補交
圖片源自：谷德設計單位：AQSO arquitectos office

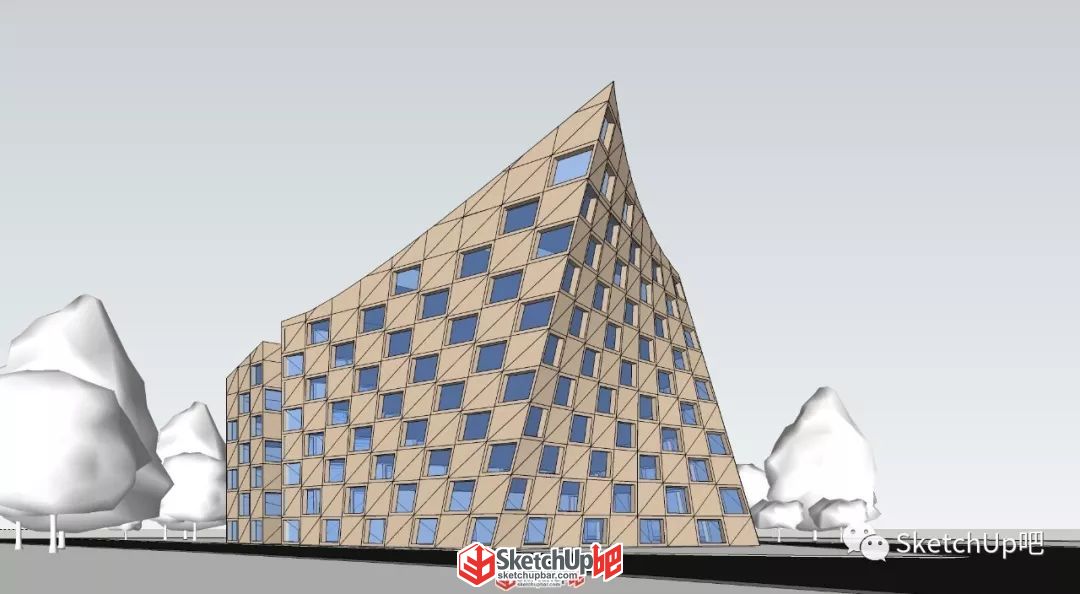

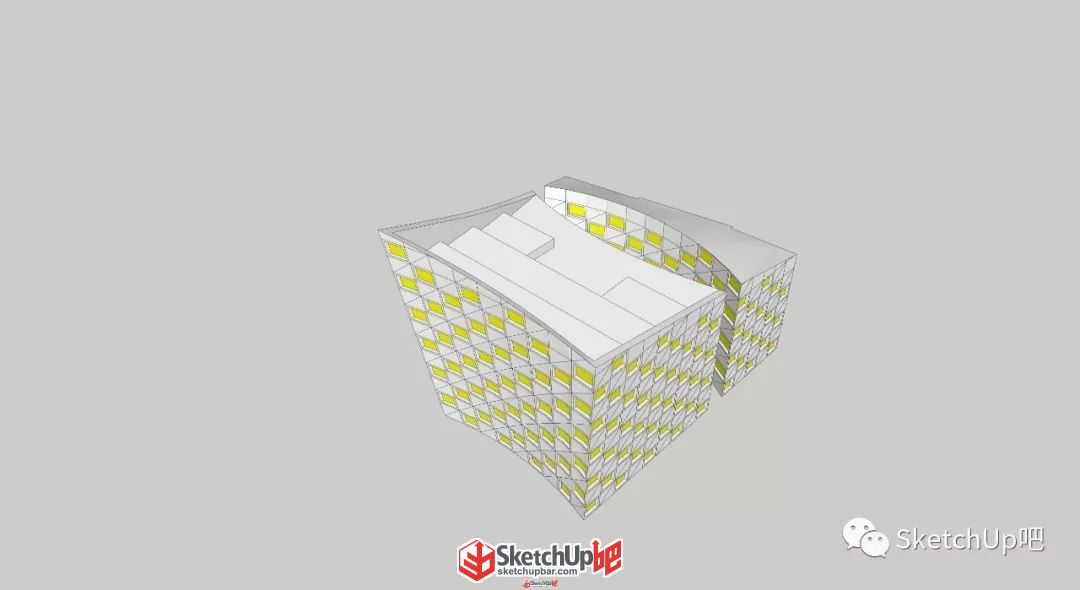

1、先把相關的圖片放近去，我用一個側面的圖做參考線，估計每層有2800高，總高是35000，女兒墻是1400.把參考線做成想要的高度。
2、圖片我是用樓梯縮放成大概寬是2800的大小，把側面的參考線放到最底層的角點旋轉到對角，就有原圖的那種視角了。接著畫出其他線條，
主意弧線分多少段要清楚。

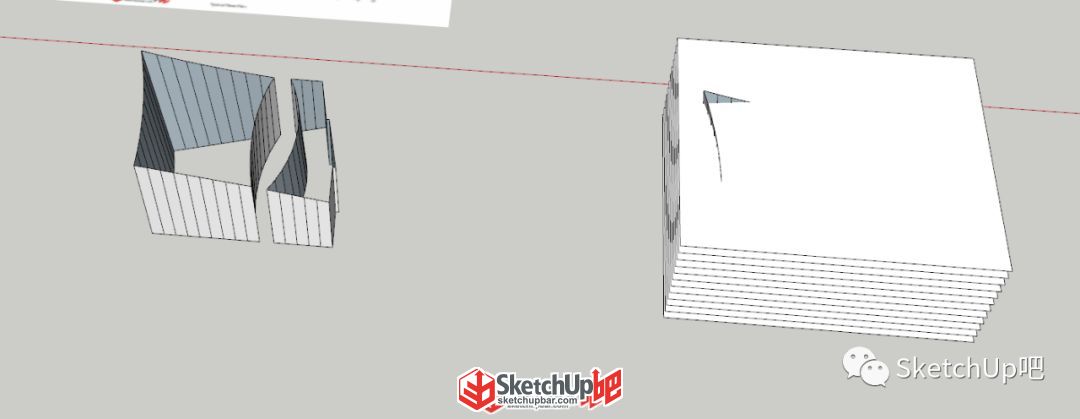

3、用曲線放樣（SUAPP編號427），成面，畫方塊模型交錯。修?！Ｔ儆?strong>曲線編輯（SUAPP編號436）畫出對角線，用聯合推拉（SUAPP編號94），推出窗。
這位小伙伴在建模前進行了大量的分析，來看看這位小伙伴的思路吧。

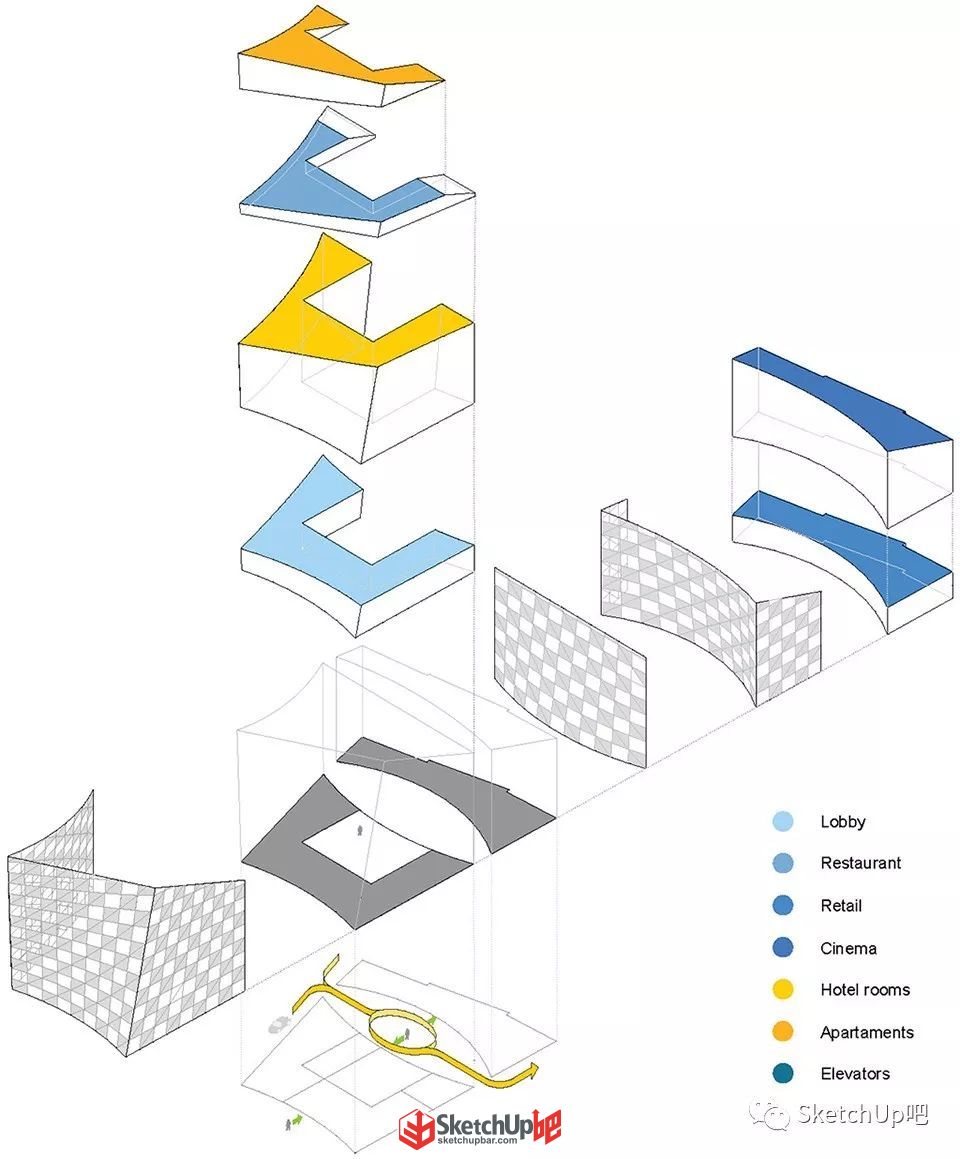

首先對酒店進行了解構：第一感覺是用curve loft生成不就OK了么，但在原有的空間框架下，curve loft根本生成不了水平線；想著先生成雙曲面再用樓板面交錯出水平線，奈何也不平直。。。

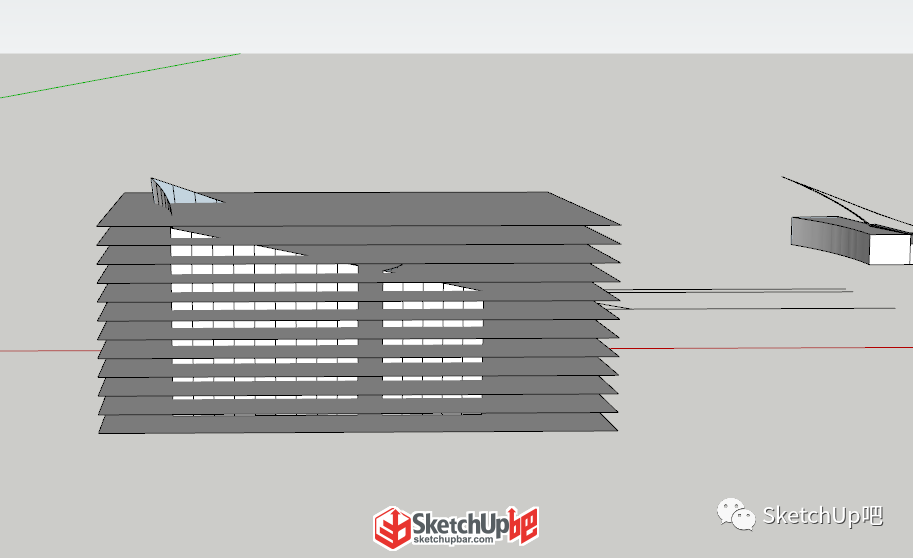

終于找到了法子：根據3000、3300的層高按照豎向13段進行放樣，再行切割或者群組差集剪切。。。。還有，窗戶的制作也有些不完美，運用fredo6曲面推拉，總是推不好，所以不敢多推（不懂是不是模式不對：聯合推拉？矢量推拉?加厚推拉？？請大神賜教）；另分享小技巧：多加運用材質選擇工具（選同材質工具），好處多多。。。。
基本步驟：

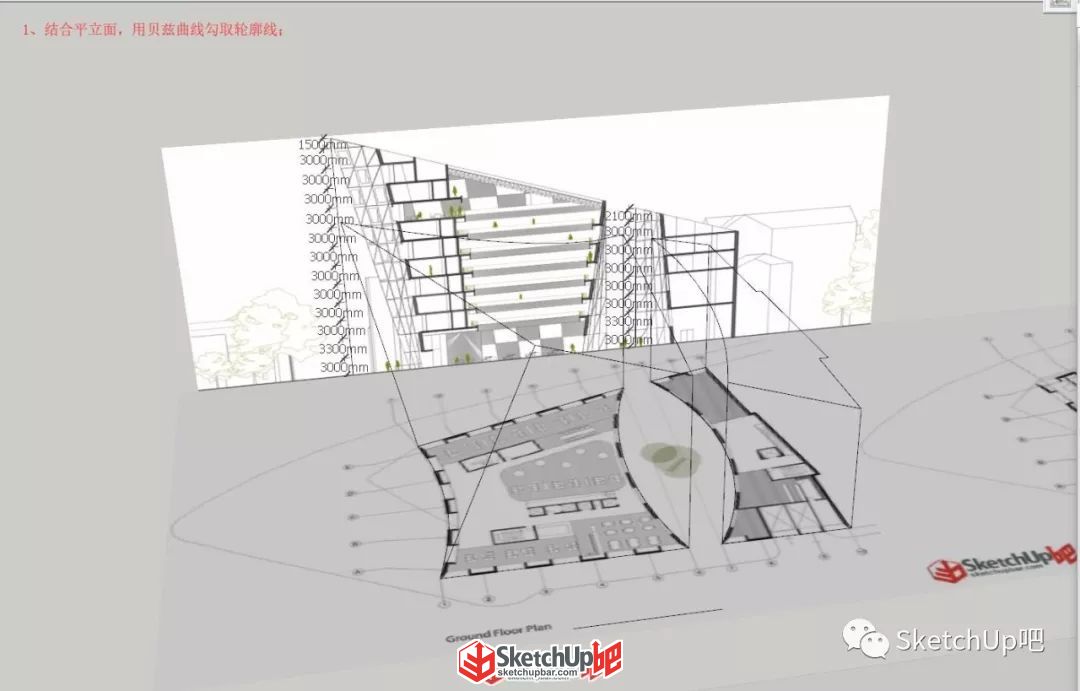

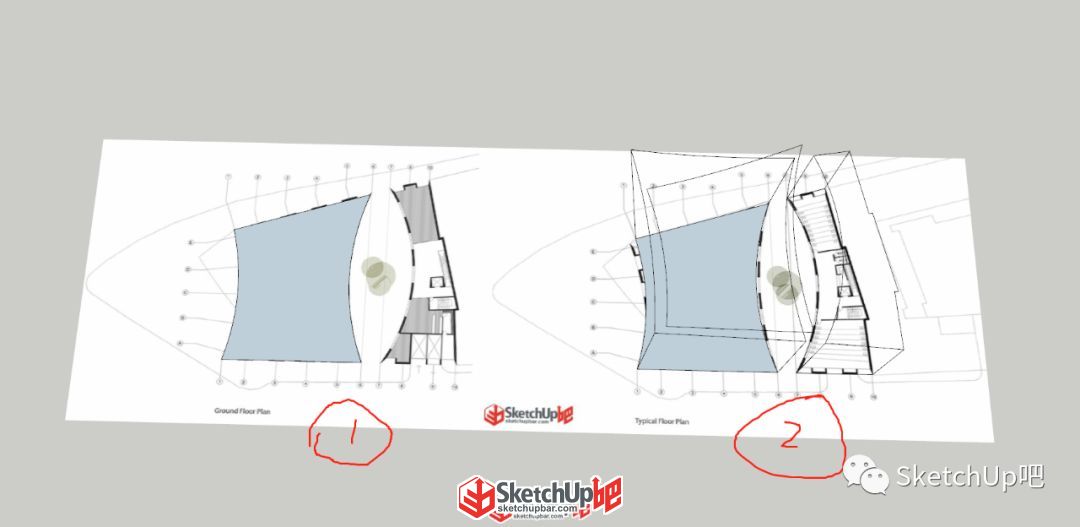

1、結合平立面，用貝茲曲線（SUAPP編號96）勾取輪廓線；

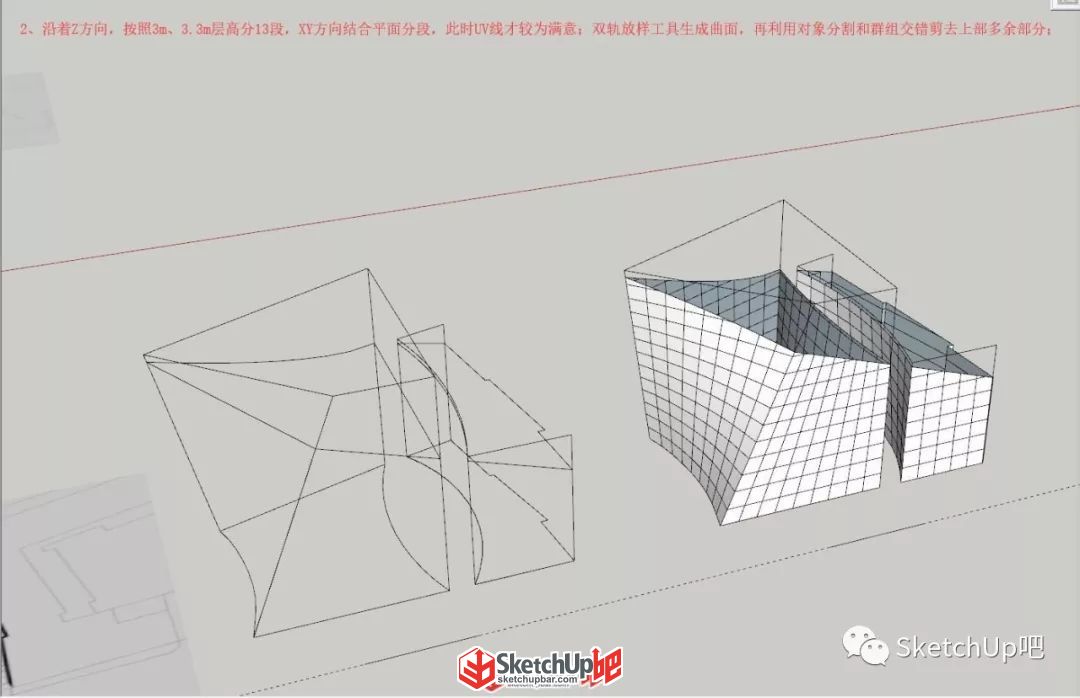

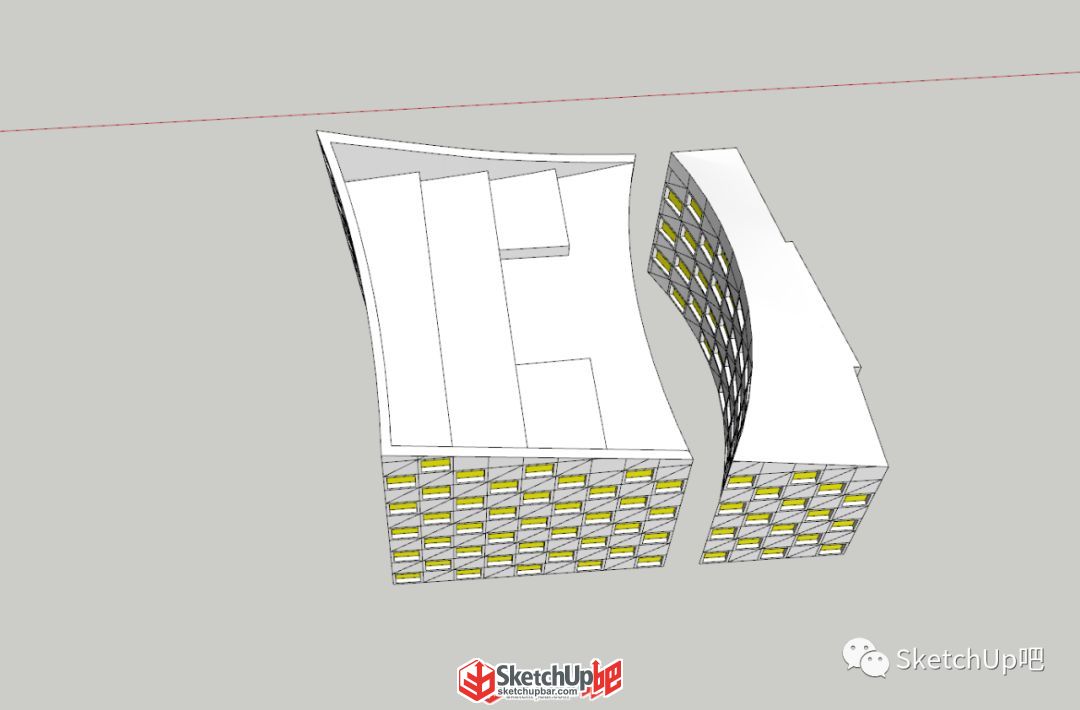

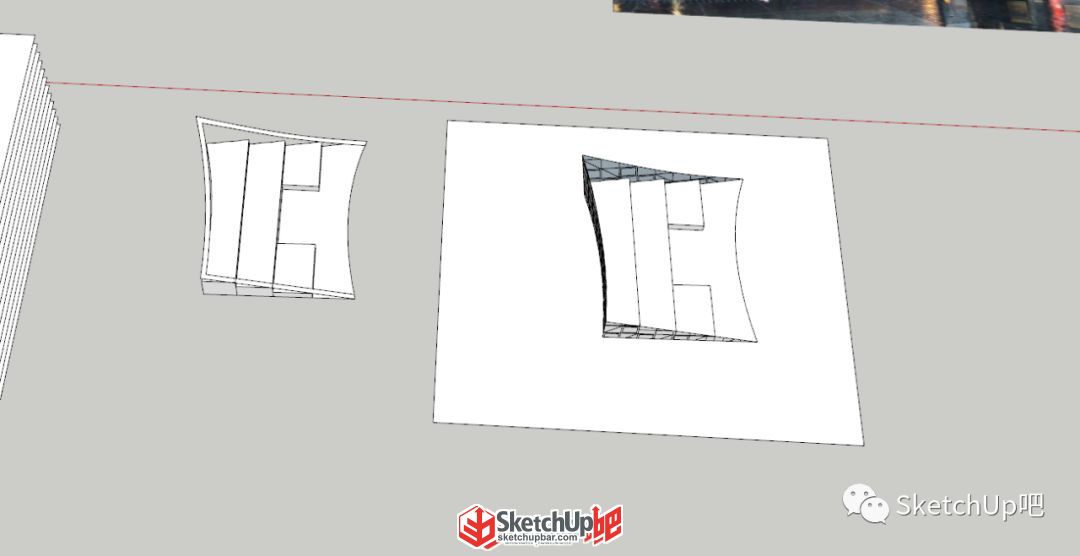

2、沿著Z方向，按照3m、3.3m層高分13段，XY方向結合平面分段，此時UV線才較為滿意；雙軌放樣（SUAPP編號108）生成曲面，再利用對象分割（對象分割298）和群組交錯剪去上部多余部分；

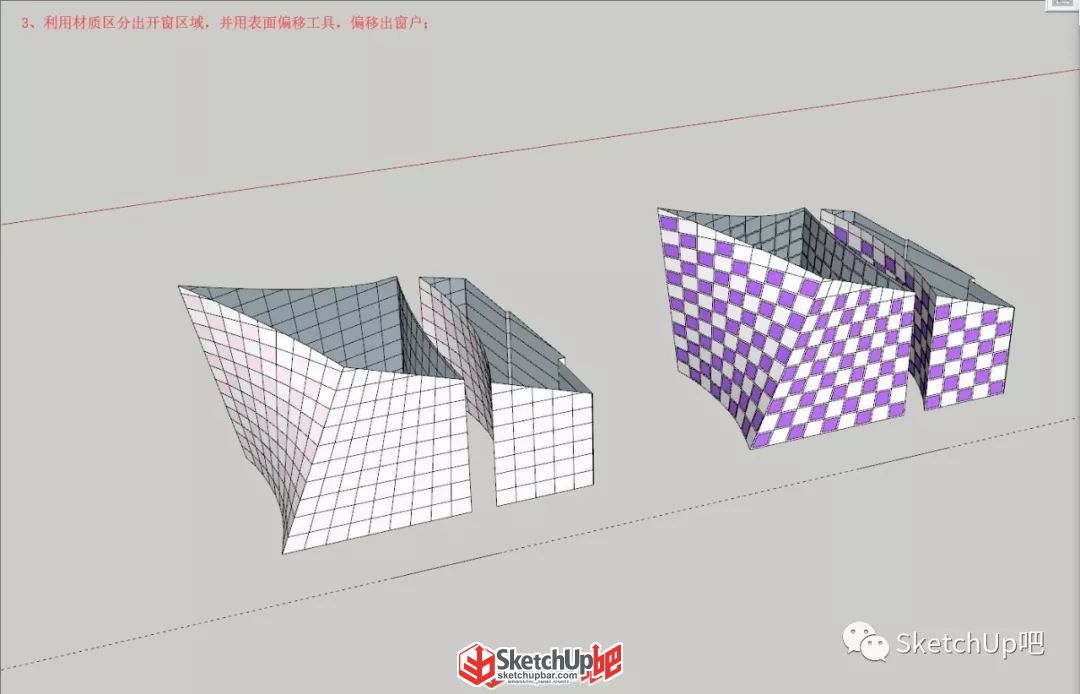

3、利用材質區分出開窗區域，并用表面偏移（SUAPP編號432），偏移出窗戶；

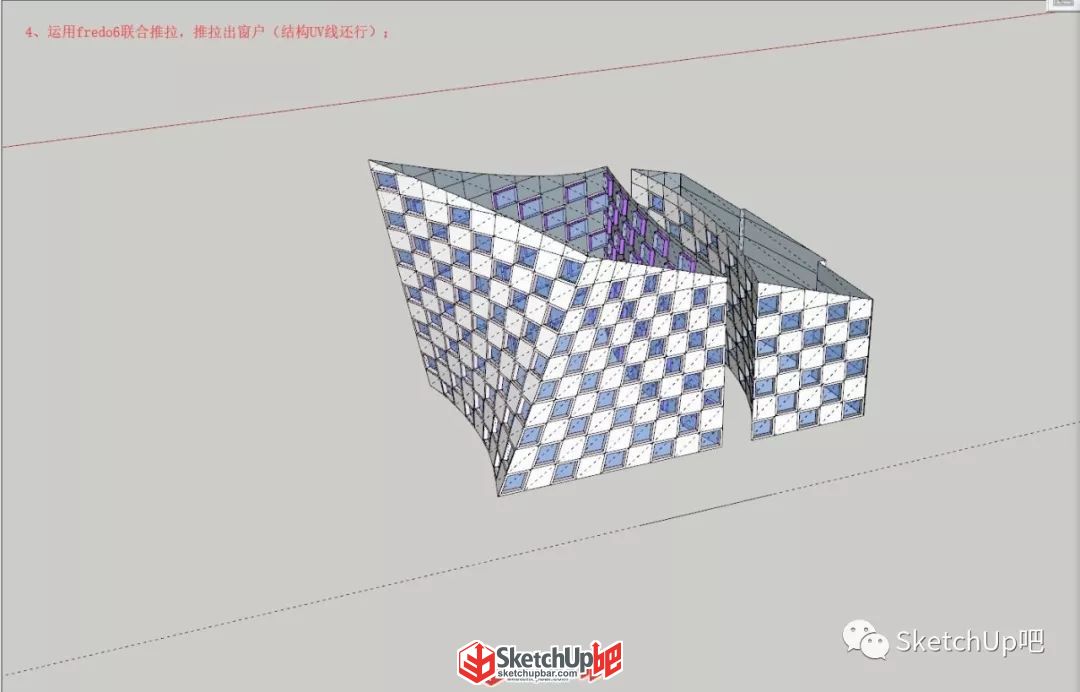

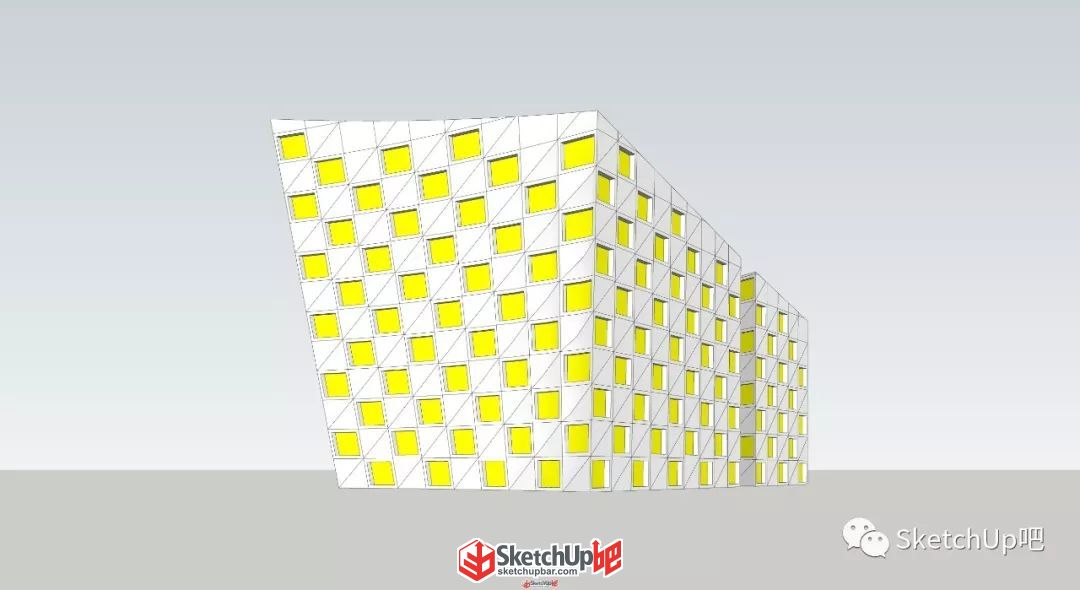

4、運用聯合推拉（SUAPP編號94），推拉出窗戶；

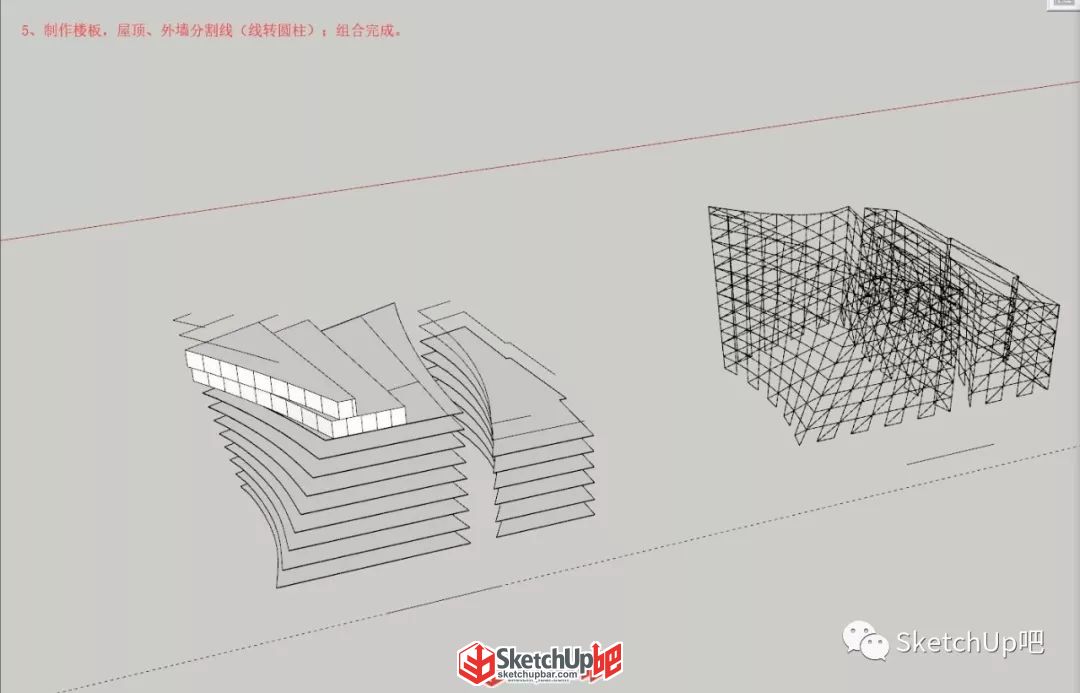

5、制作樓板，屋頂、外墻分割線（線轉圓柱SUAPP編號148）、加厚推拉外墻；組合完成。
使用插件：
對象分割（SUAPP編號298）
超級推拉（SUAPP編號94）
雙軌放樣（SUAPP編號108）
選同材質對象（SUAPP編號208）貝茲曲線（SUAPP編號96）
選水平線（SUAPP編號266）
建模錄制：SketchUp吧-瞬息千里
完整視頻復制下方鏈接進行觀看
www.mgcxq.cn/ke/87
