熱衷建模的小吧我又來了

今天請大家吃花卷

不對

是建模

就是它

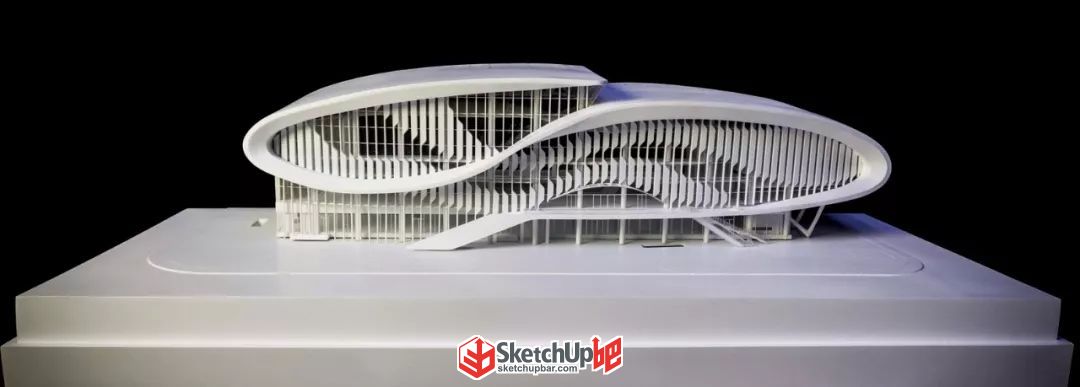

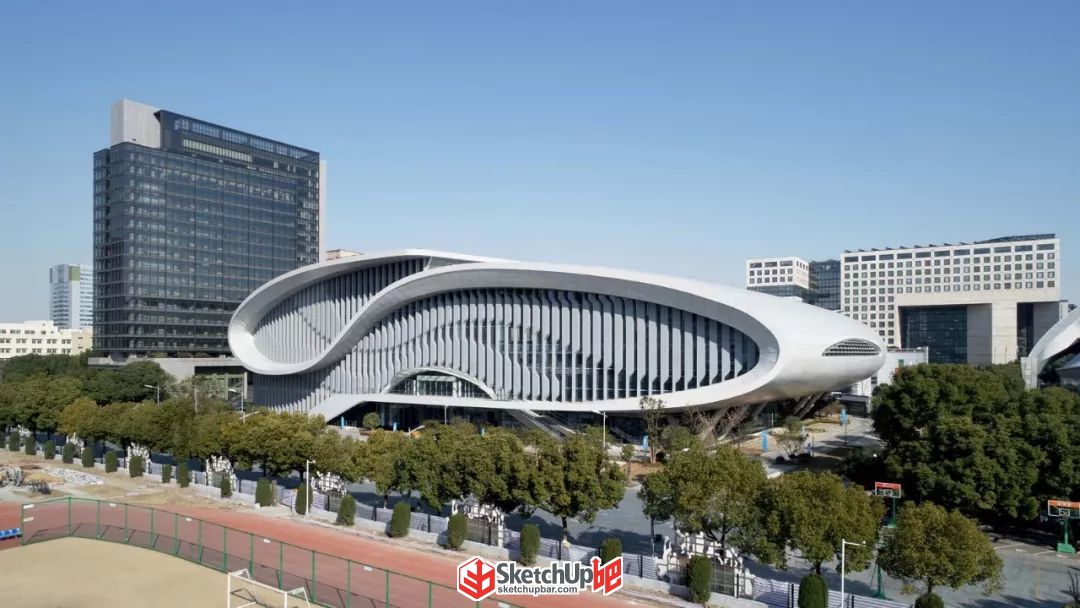

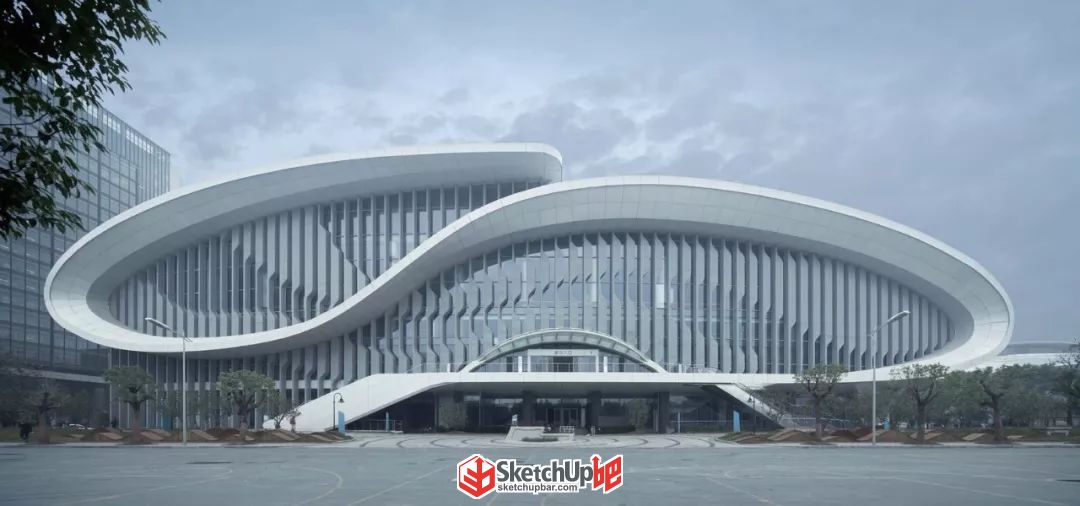

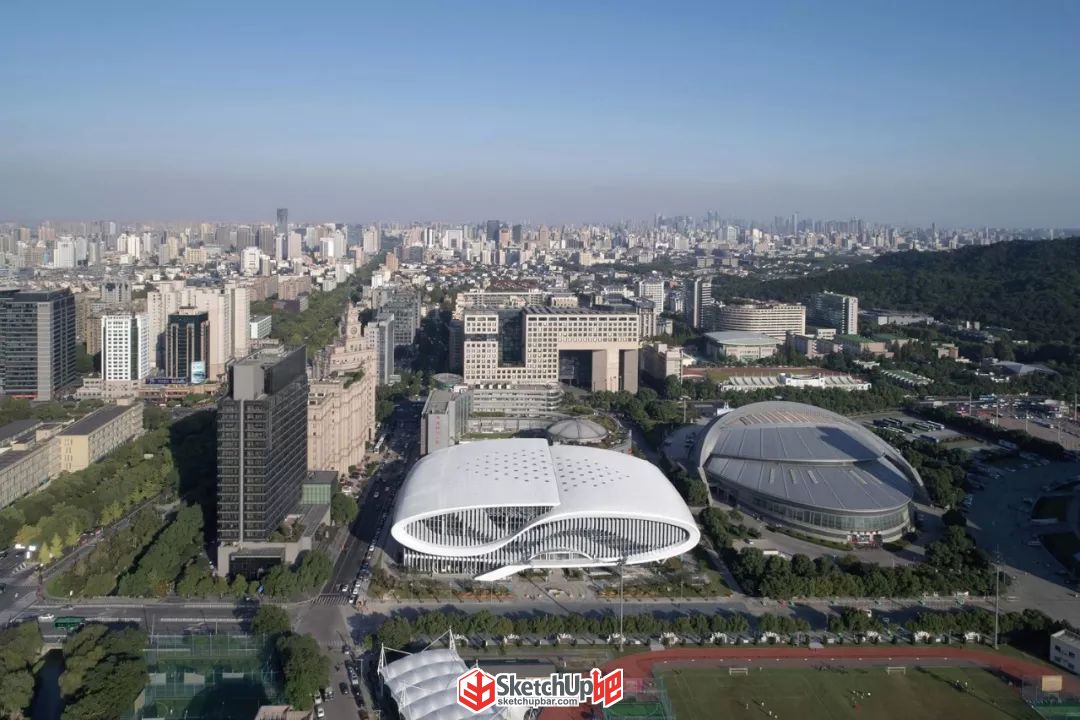

浙江省黃龍體育中心游泳跳水館

項目信息

圖片來源：archdaily

建筑師: 中南建筑設計院

攝影師: 施崢

怎么趕腳有點餓了呢

小吧我先建為敬

你們跟上

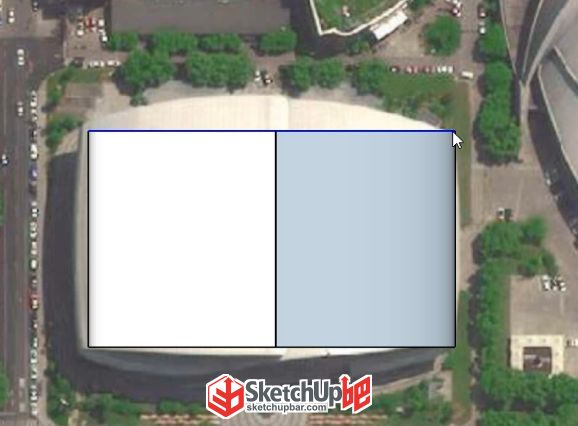

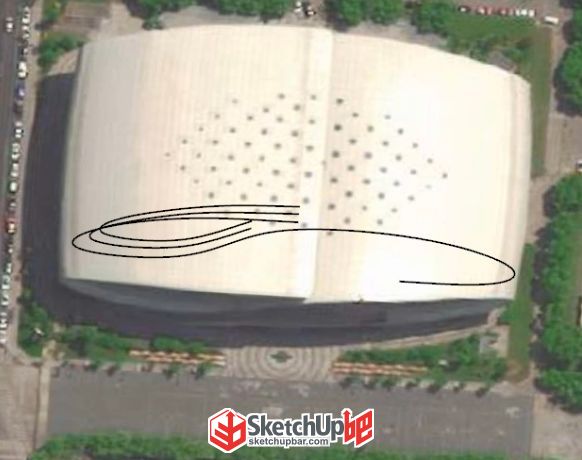

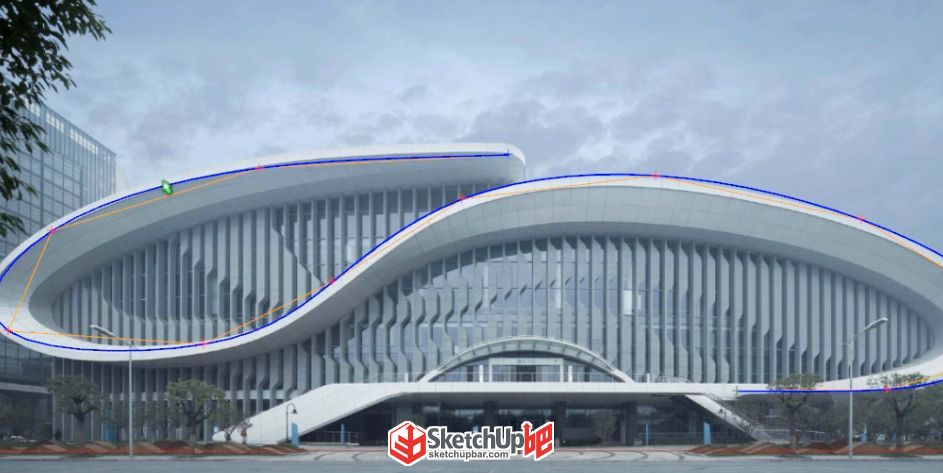

將中間突出部分的輪廓線繪制出來

中心弧線使用【拉線成面】（SUAPP編號156）

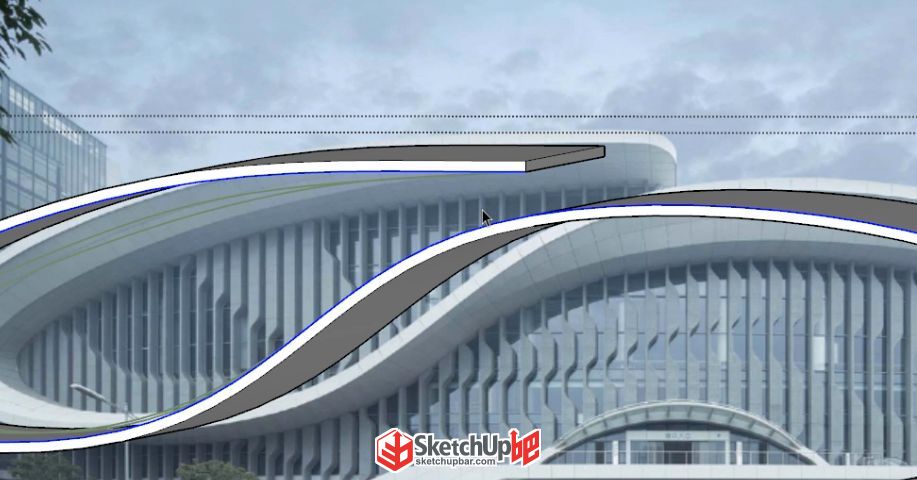

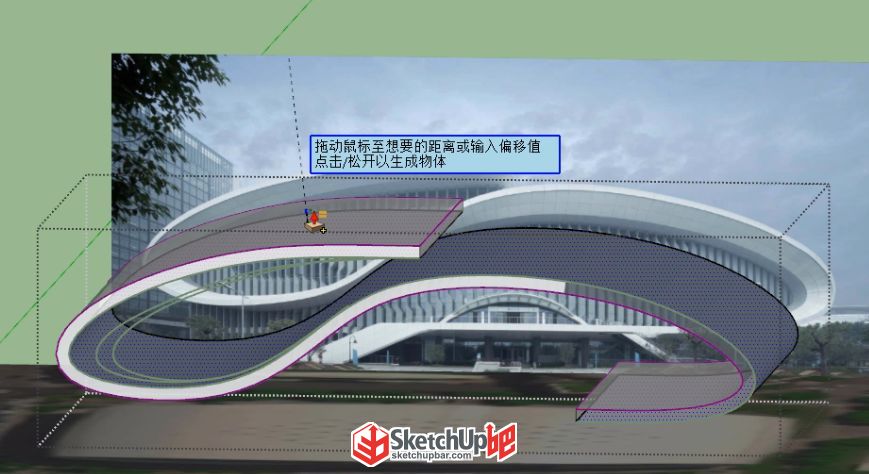

將弧面使用【超級推拉】（SUAPP編號94）中的加厚推拉拉出厚度

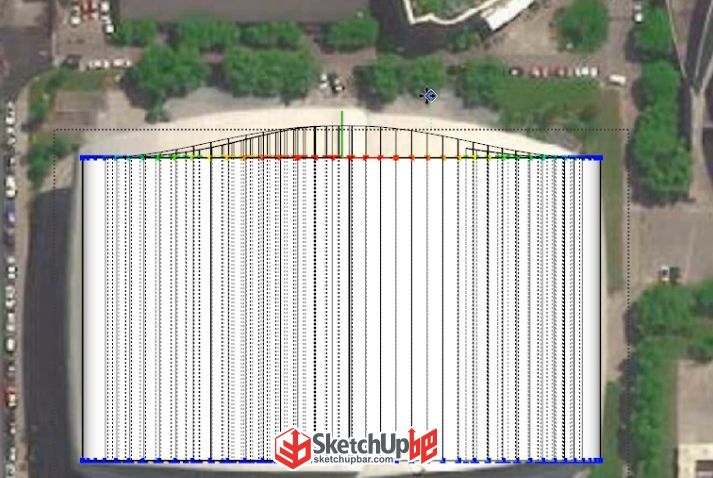

曲面有一定的弧度，使用【頂點編輯】（SUAPP編號263），選擇中心的控制點，設置軟半徑，推來出弧度。

經常有人問小吧，為啥頂點編輯推拉出來的線很硬，沒有小吧的圓潤，記得設置軟半徑啊，朋友們

弧面經過頂點編輯后有一定的變形，將原始的參考線刪除后，再將弧面的邊線復制出來

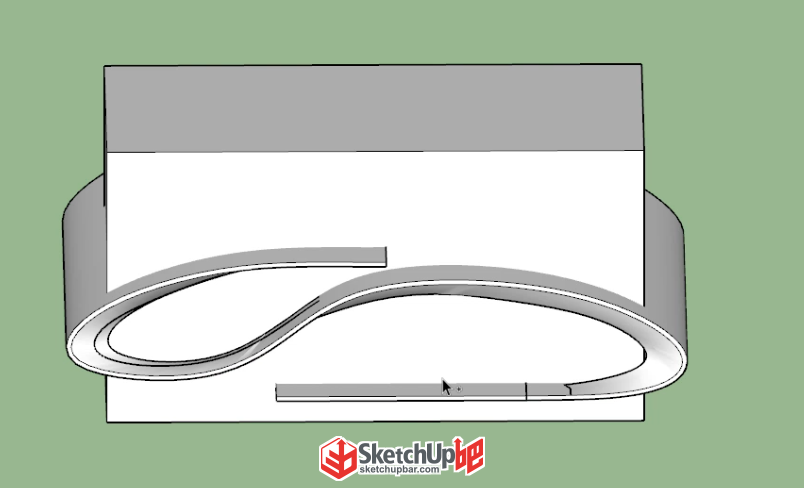

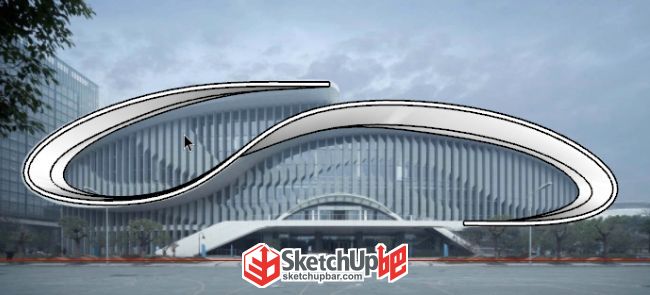

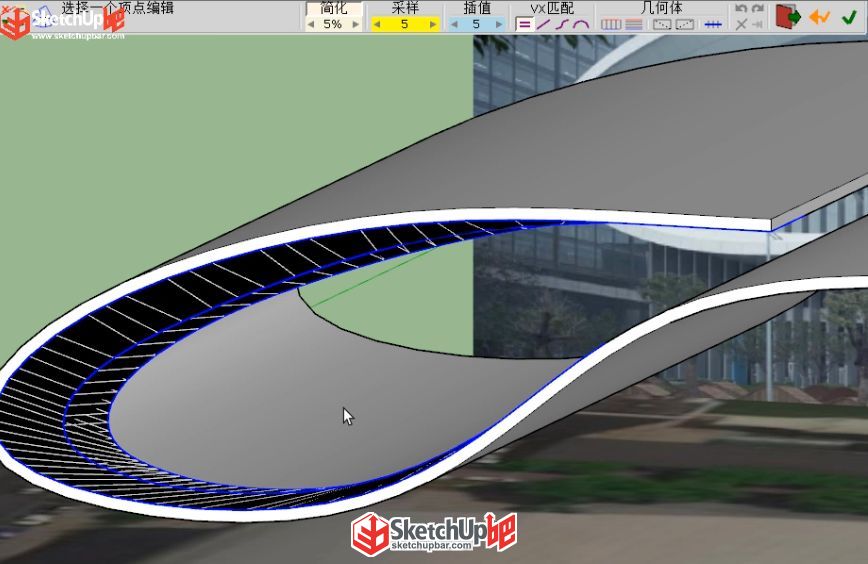

處理好輪廓線之后，使用【曲線放樣】（SUAPP編號427）中的輪廓放樣得到面

同樣的方式再制作另一邊

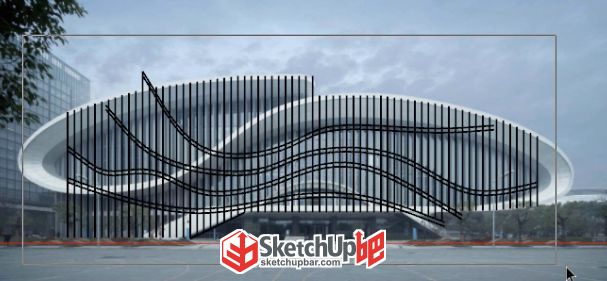

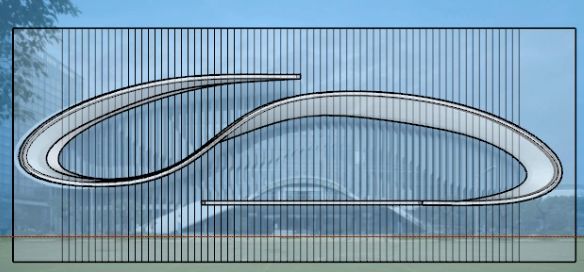

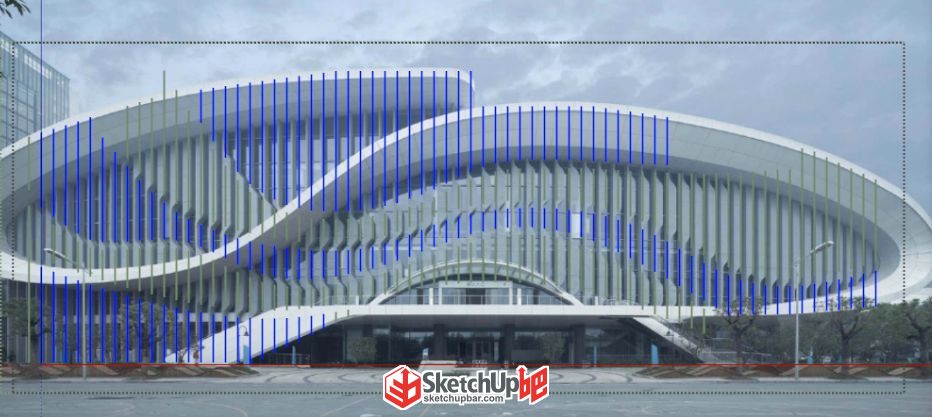

繪制一個參考面，豎向布置出線條

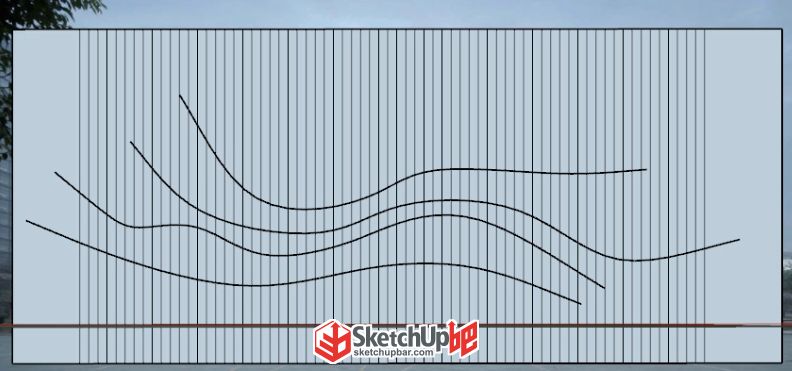

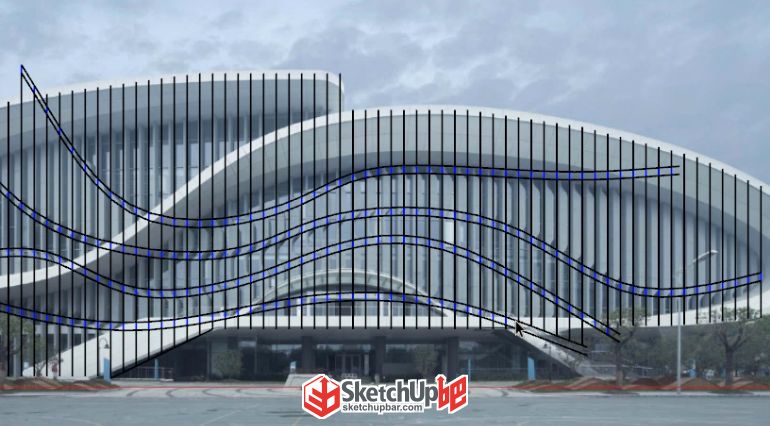

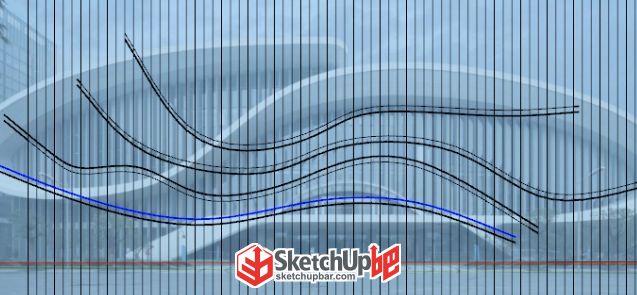

使用貝茲曲線將里面紋理的走向繪制出來

再將繪制的參考線豎向復制出一定的距離，記住這個數值，后面有用的

清理一下線條和面

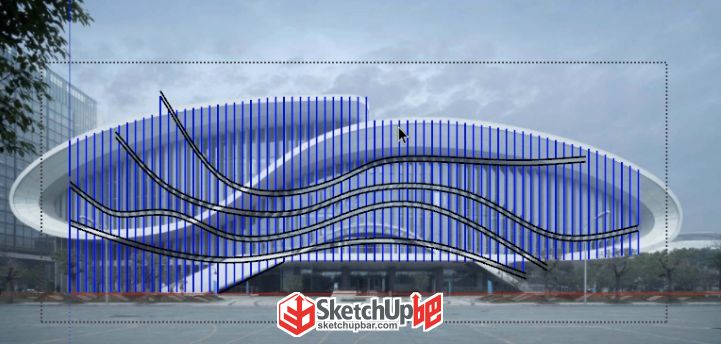

使用【選等長線】（SUAPP編號180）將復制出的這段距離選中，所以記住剛剛復制的距離數值很重要啊，選中后成組

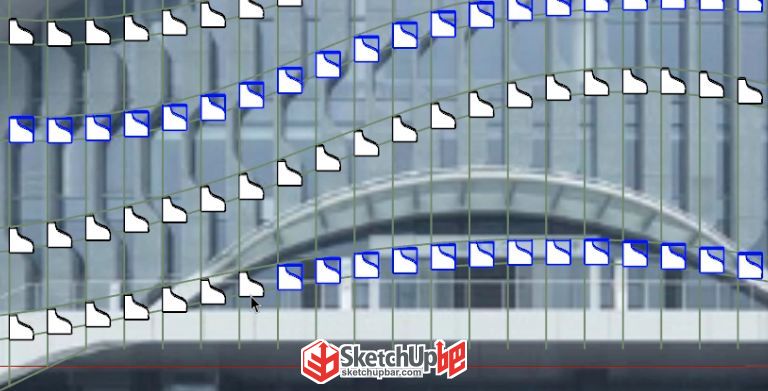

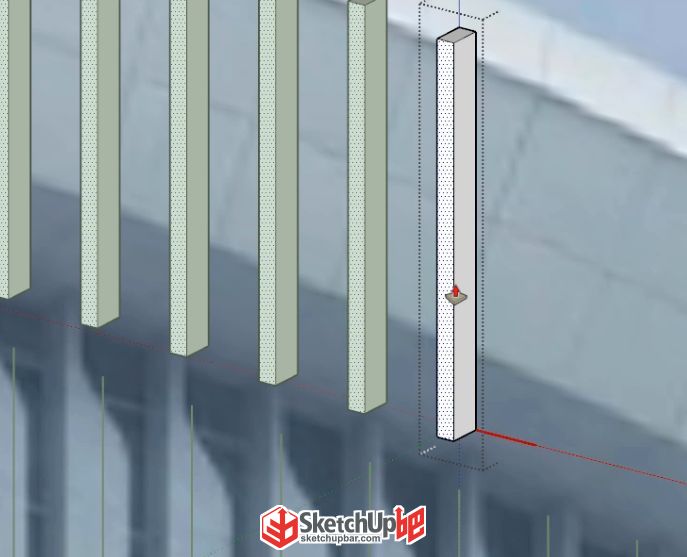

然后進入這個群組，選中所有的線條，使用【批轉組件】（SUAPP編號242）中的線轉組件，將線條全部轉換為統一的組件

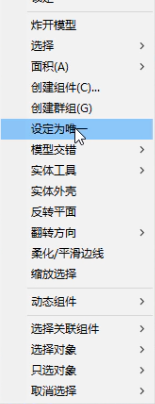

統一制作出來的組件方向是統一的，但是下半部的組件是鏡像的，所以我們需要先把下部的組件全部選中，設為唯一

進入組件，鏡像處理一下

接下來使用【按角選擇】（SUAPP編號266）中的選水平線，選中垂直的線條，然后使用【反向選擇】（SUAPP編號40）選中弧形線后刪除

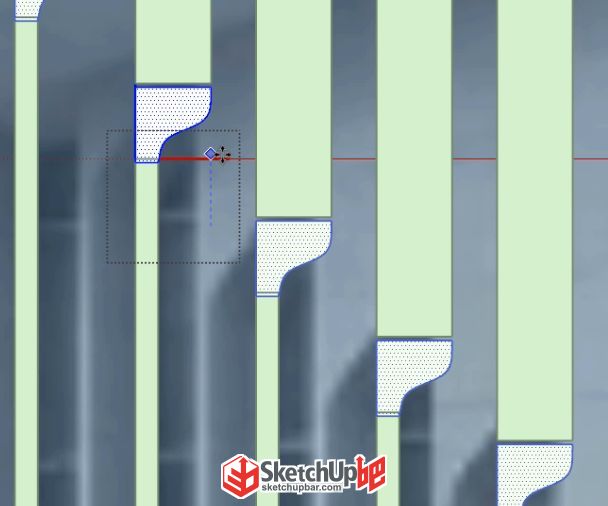

然后選中較細部分的線條成組，使用線轉組件，進入組件進行處理。同樣的方式處理較粗部分的線條

調整一下細節

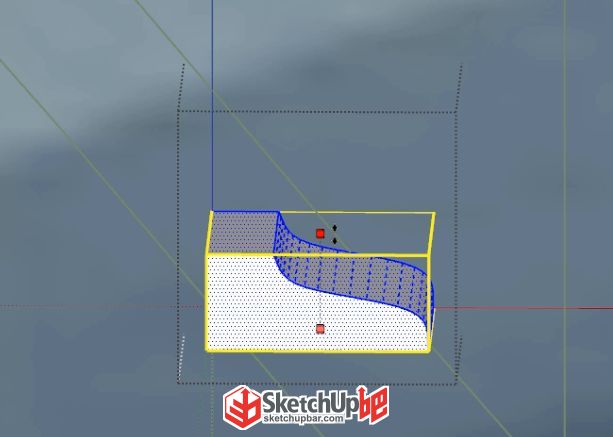

拉一個方塊，使用模型交錯，刪除多余的部分

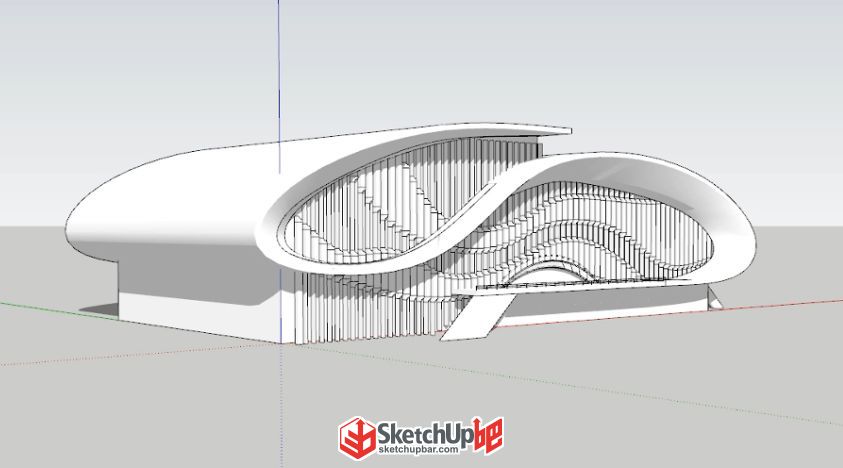

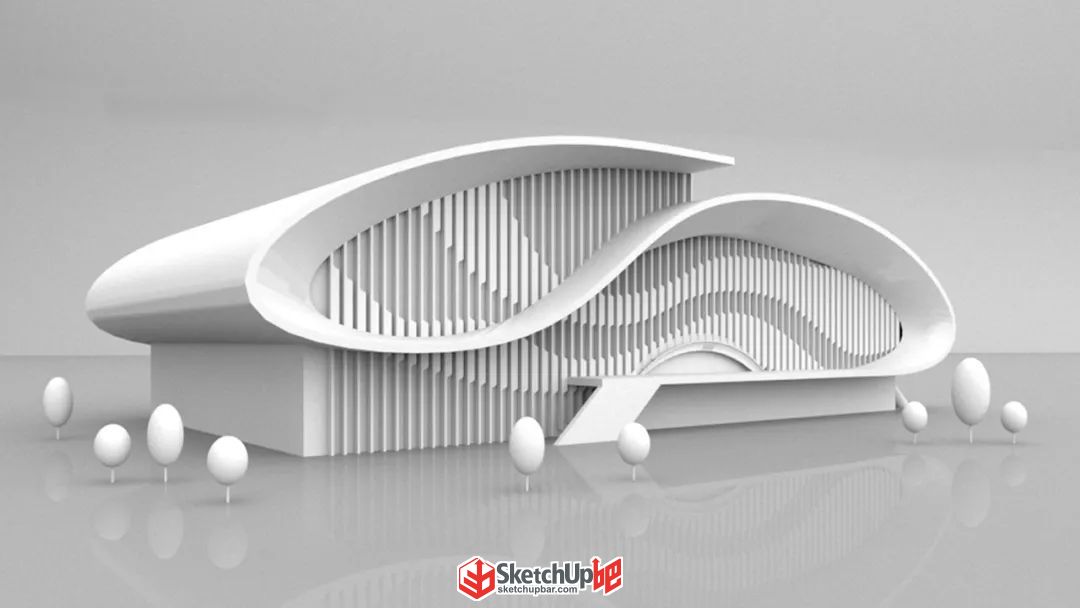

最后再處理一下模型細節就好啦！

是的，小吧又來習慣性問一句

是不是很簡單呢

我仿佛聽到有人在搶答

不懂沒關系啊

貼心的小吧還準備了視頻教程
