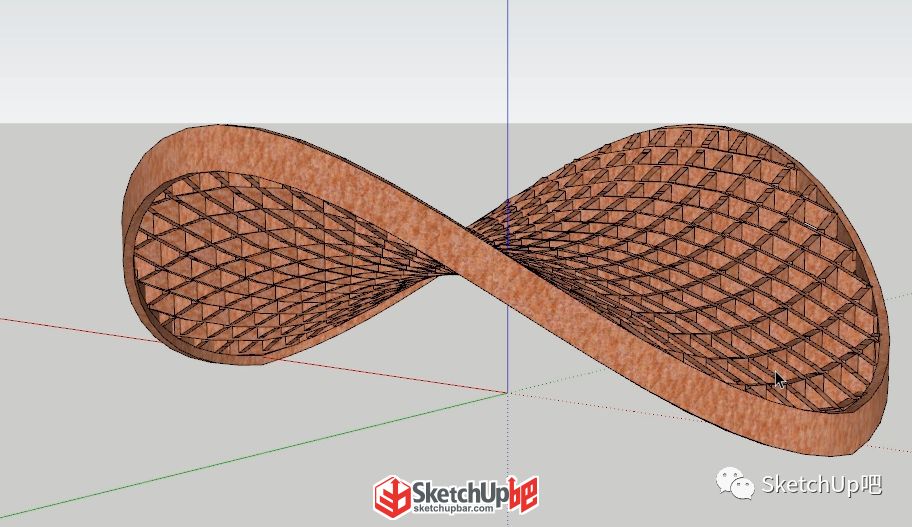

分析參考圖可以知道該模型的難點在于這個空間曲線的繪制，其實觀察后可以發現還是有規律的。

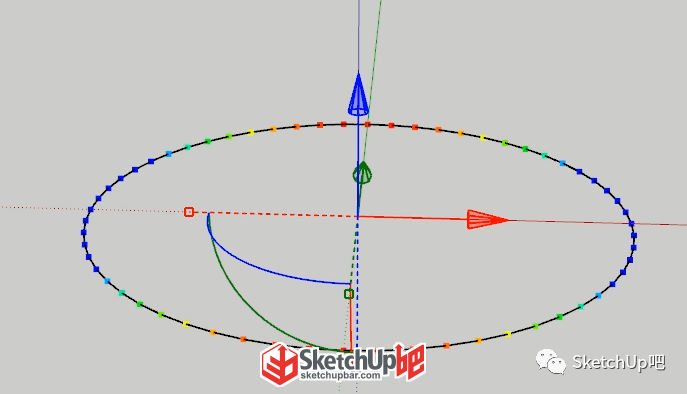

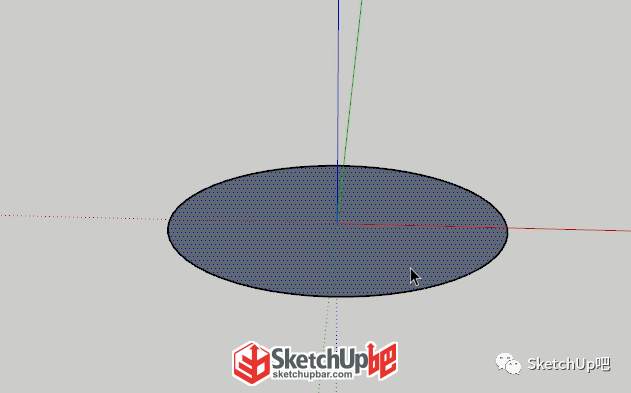

1、繪制一個圓，并調整圓的段數。

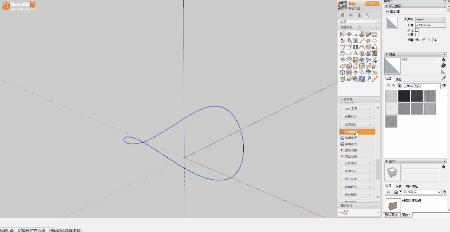

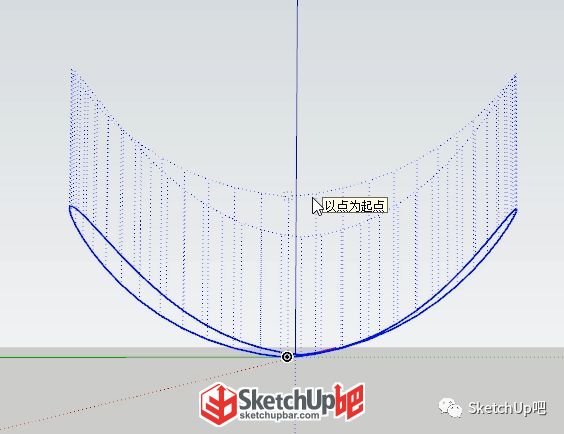

2、使用頂點編輯（SUAPP編號263）選中綠軸上的兩個點，設置好軟半徑后向上進行拉伸。

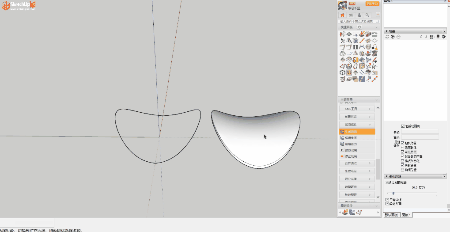

3、選中調整后的曲線，使用起泡工具（SUAPP編號116）生成曲面。

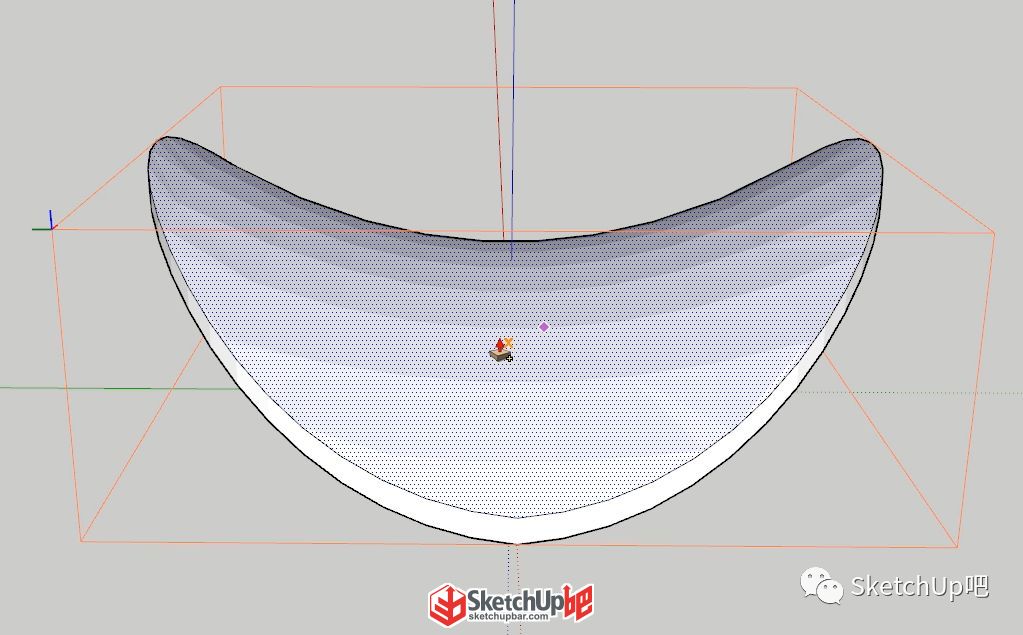

4、對曲面進行柔化，并使用超級推拉（SUAPP編號94）給曲面添加一個厚度。

5、使用切片工具（SUAPP編號279）對模型進行切割。

6、將曲線使用拉線成面（SUAPP編號156）生成面，在添加一個厚度。

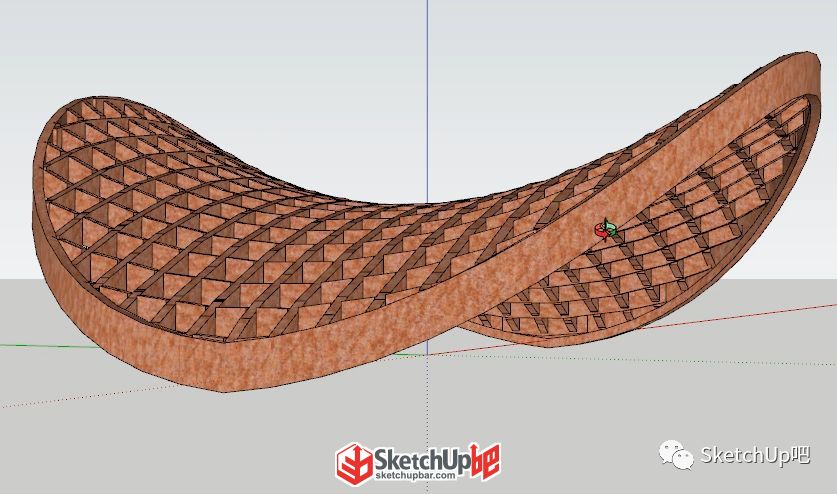

7、將模型組合在一起，賦予材質就繪制完成了。

視頻錄制：SketchUp吧-瞬息千里

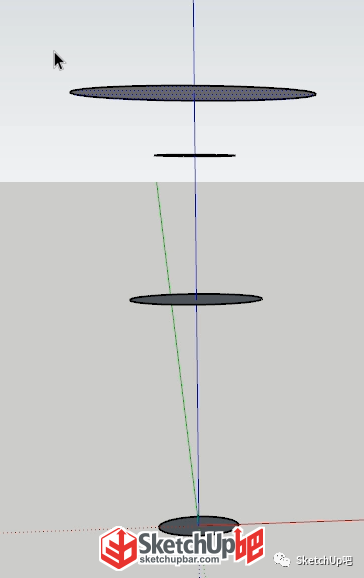

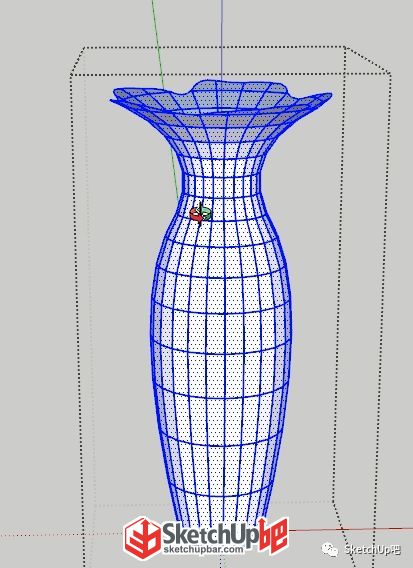

1、繪制一個圓，向上復制幾個并調整它們的大小。

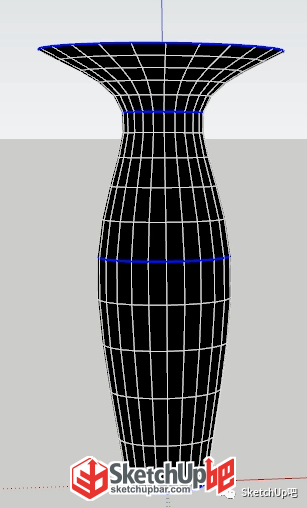

2、將所有的圓選中，使用曲線放樣（SUAPP編號427）生成曲面。

3、在最上面的圓上使用貝茲曲線（SUAPP編號96）繪制出曲線。

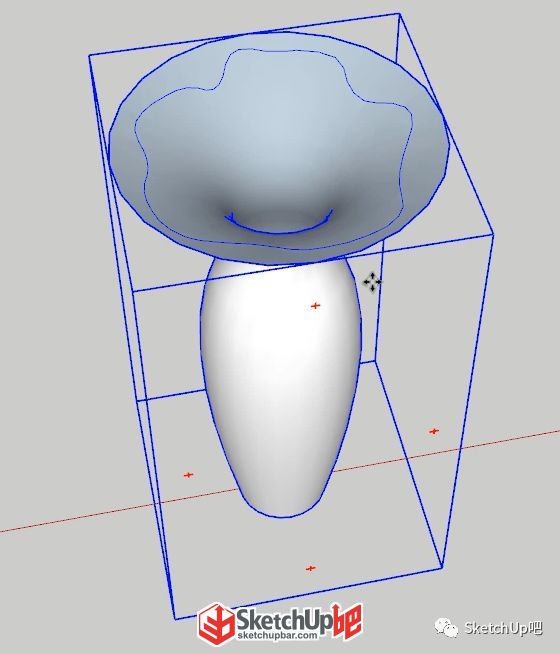

4、選中曲線，使用沙盒中的曲面投射將曲線投射到曲面上。

5、刪除多余的線面，將曲面選中進行反柔化，使其顯示出結構線。

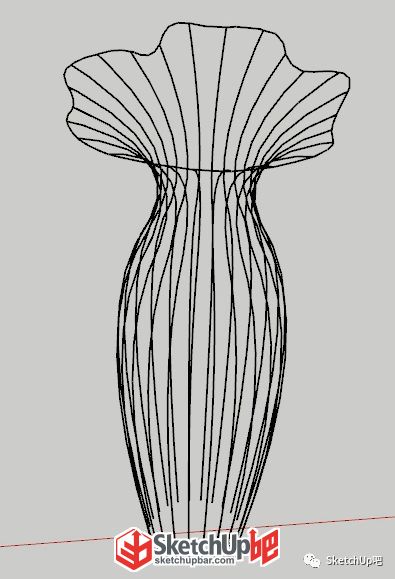

6、是使用只選擇面（SUAPP編號3）將面選中并刪除，然后選水平線（SUAPP編號266）將水平選中并刪除。得到需要的結構線。

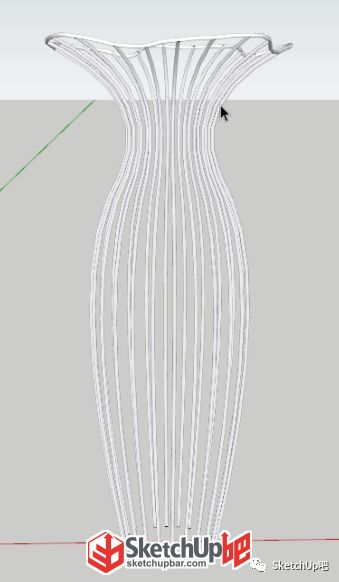

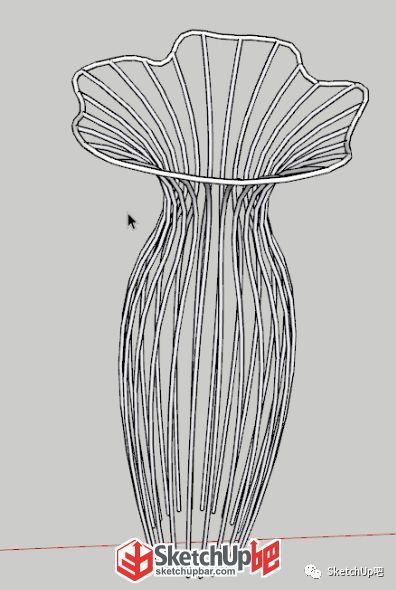

7、將結構線使用線轉圓柱（SUAPP編號148）轉為圓柱，注意一定要先將線條進行焊接。最后賦予材質就完成了，是不是很簡單呢？

視頻錄制：SketchUp吧-瞬息千里

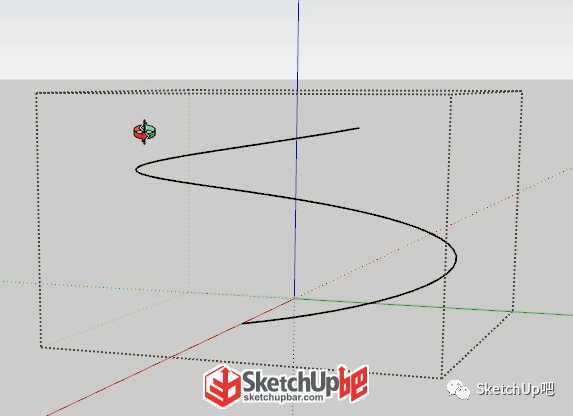

1、畫螺旋線（SUAPP編號52）生成所需螺旋線。

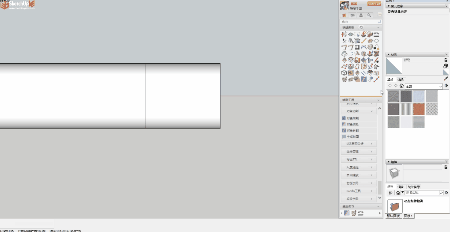

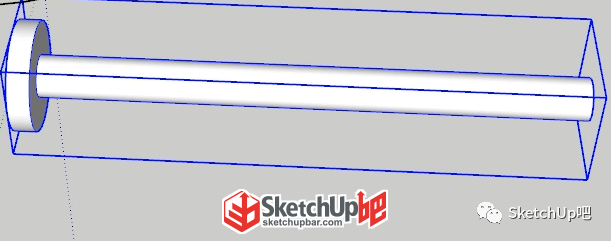

2、繪制釘子部分，這里使用的都是基本的圓與推拉操作就不細講了。

3、釘子底部尖銳部分使用對象切除（SUAPP編號298）來完成。

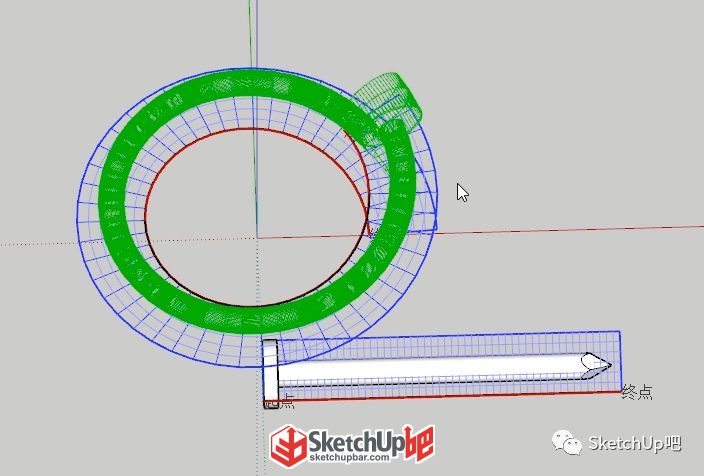

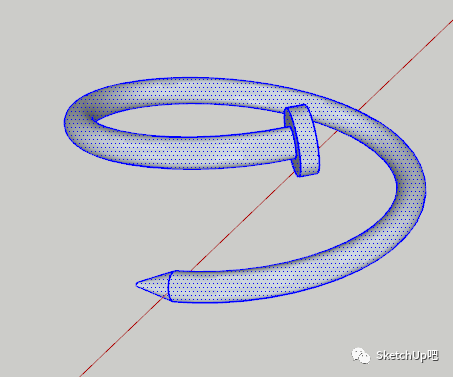

4、在釘子前繪制一條直線，必須與紅軸平行。然后使用形體彎曲（SUAPP編號118）將釘子進行彎曲。在做一些細節調整就繪制完成。
