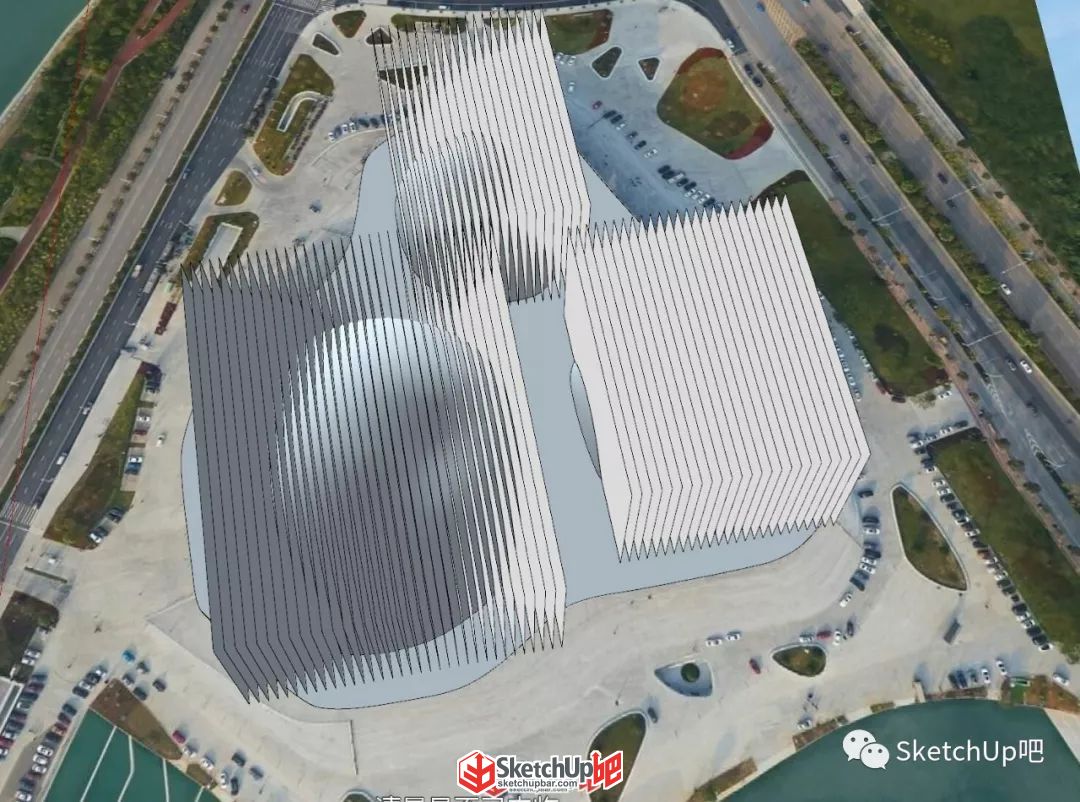

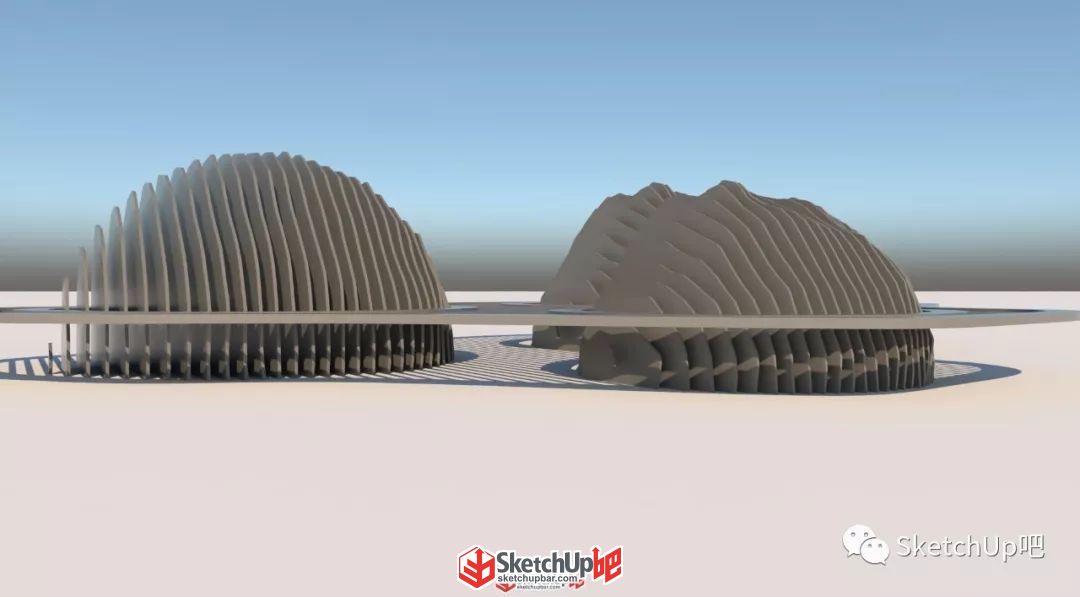

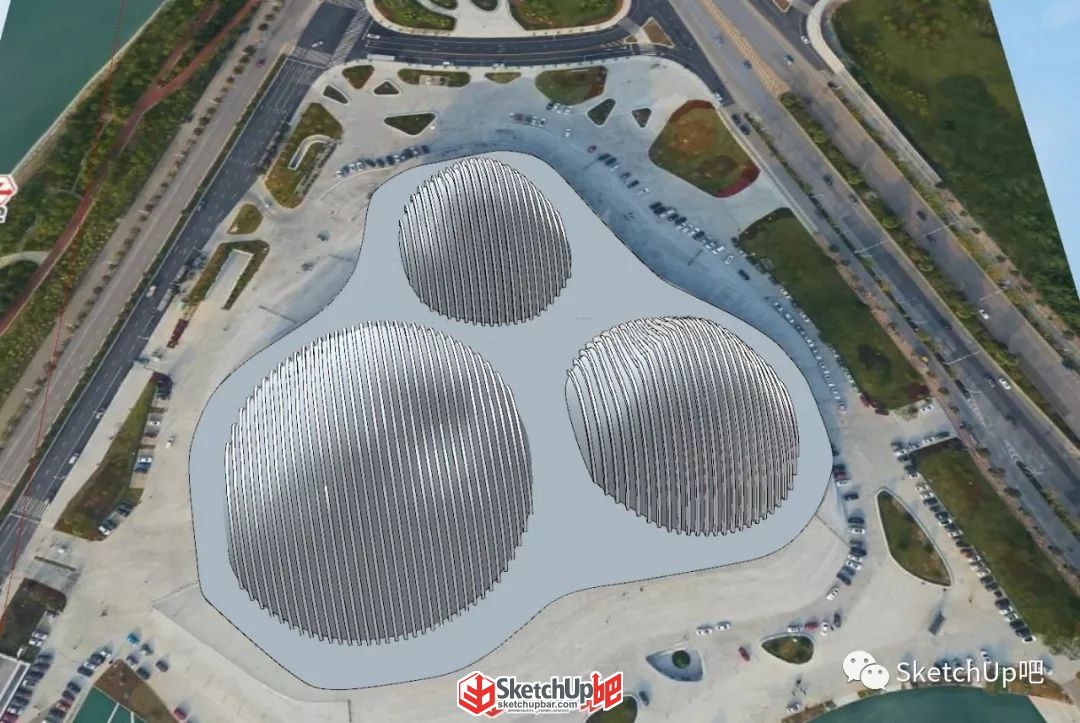

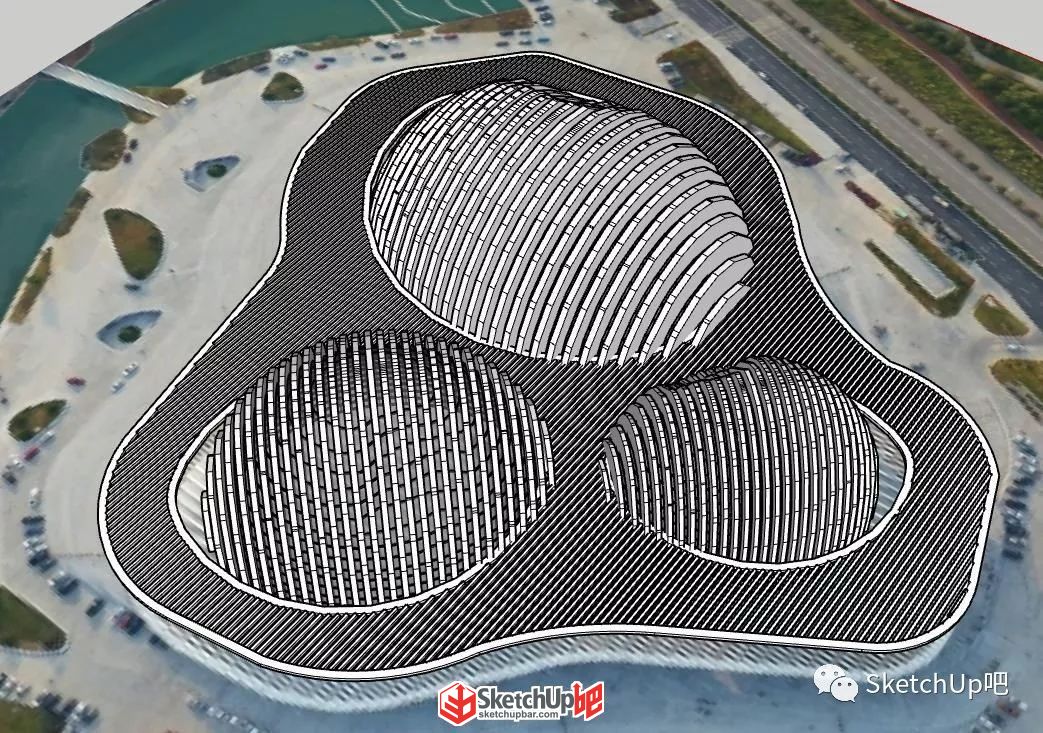

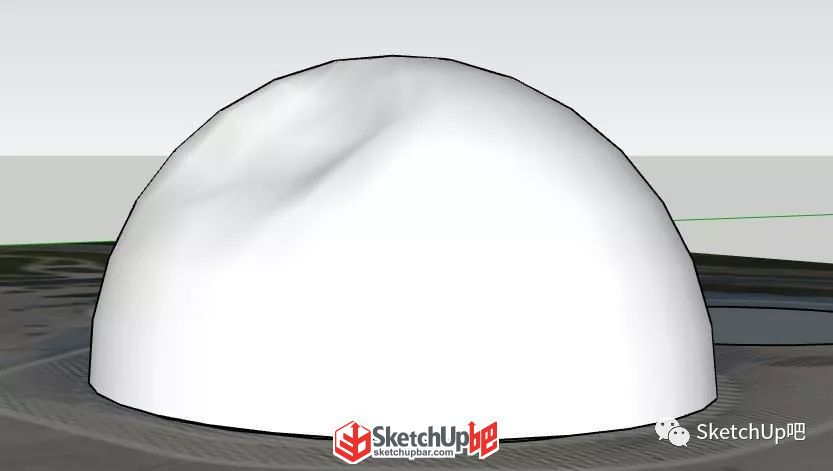

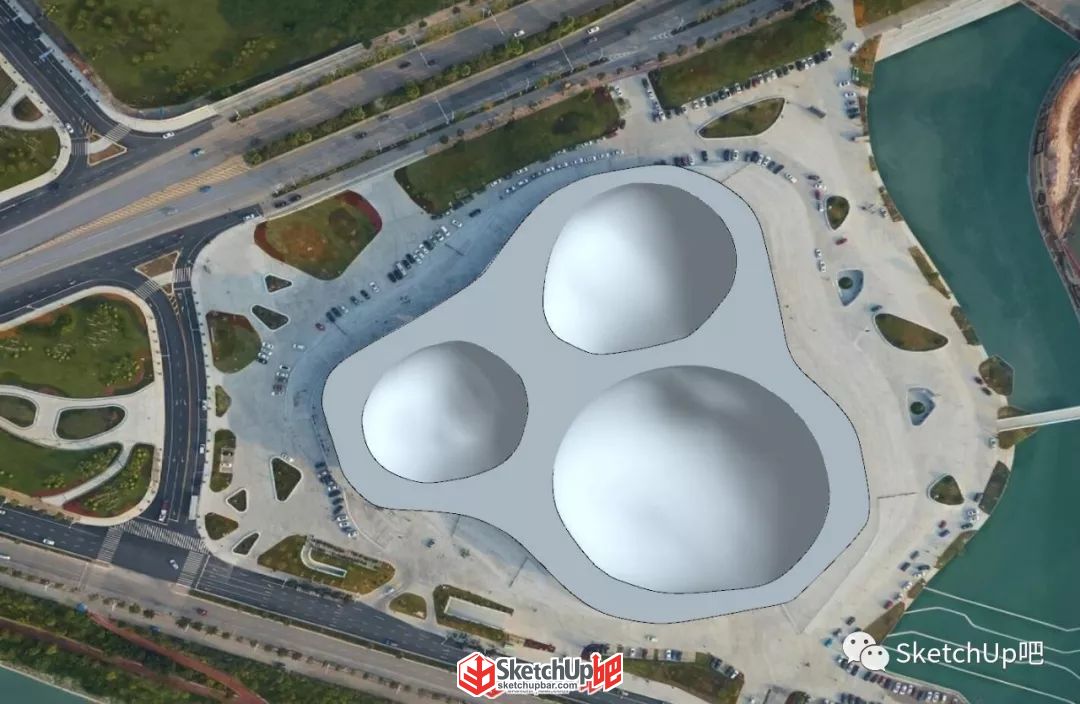

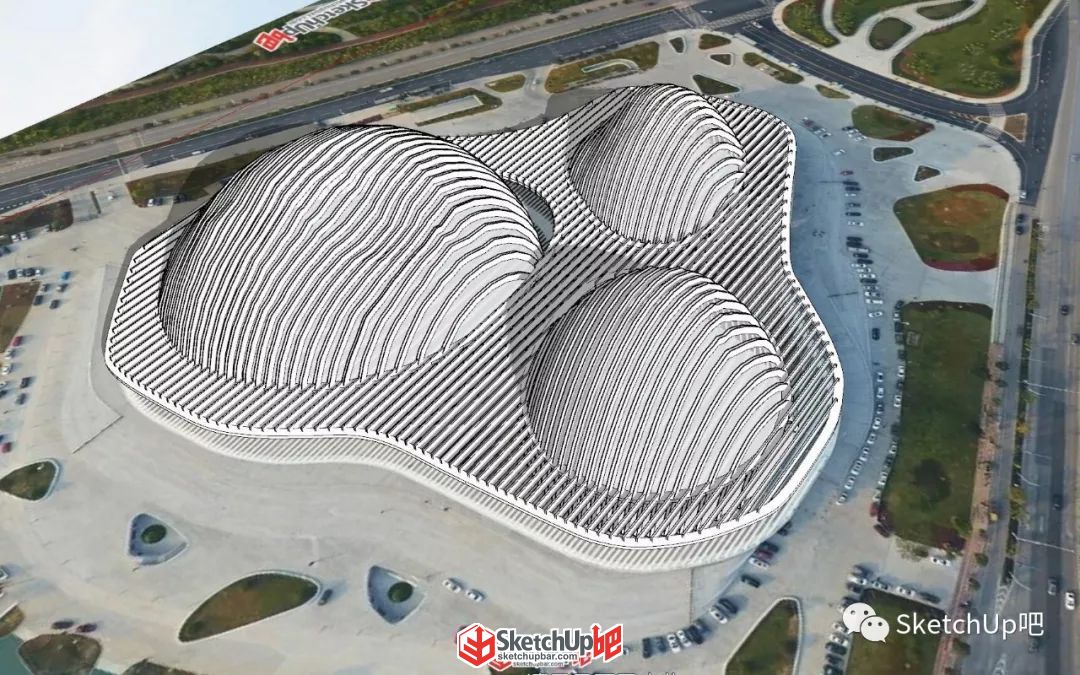

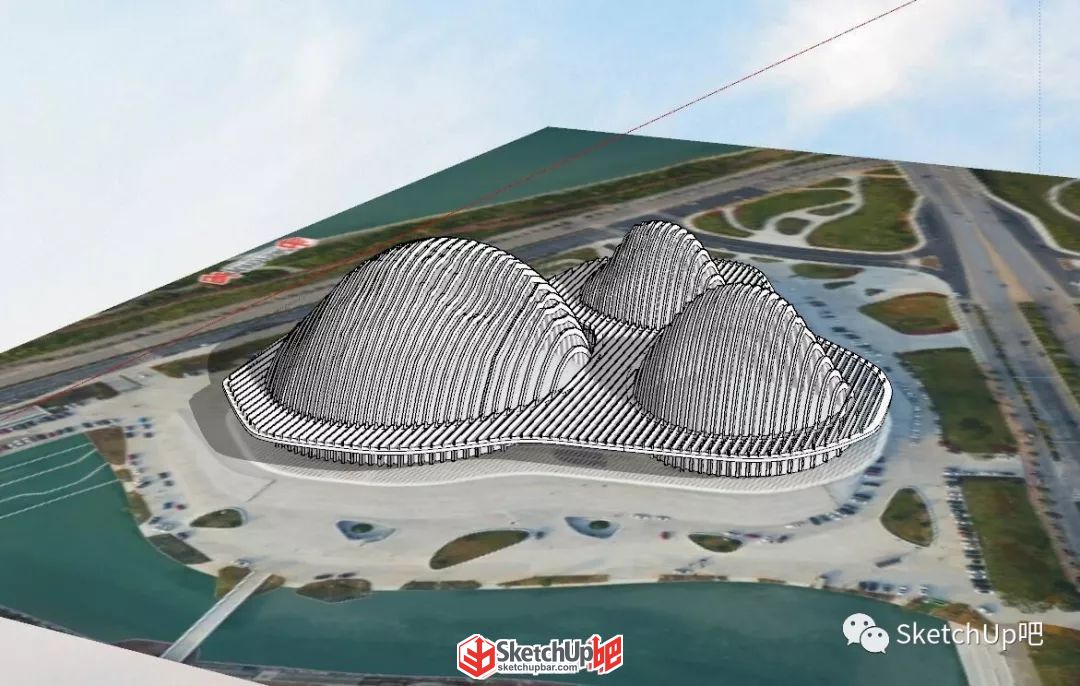

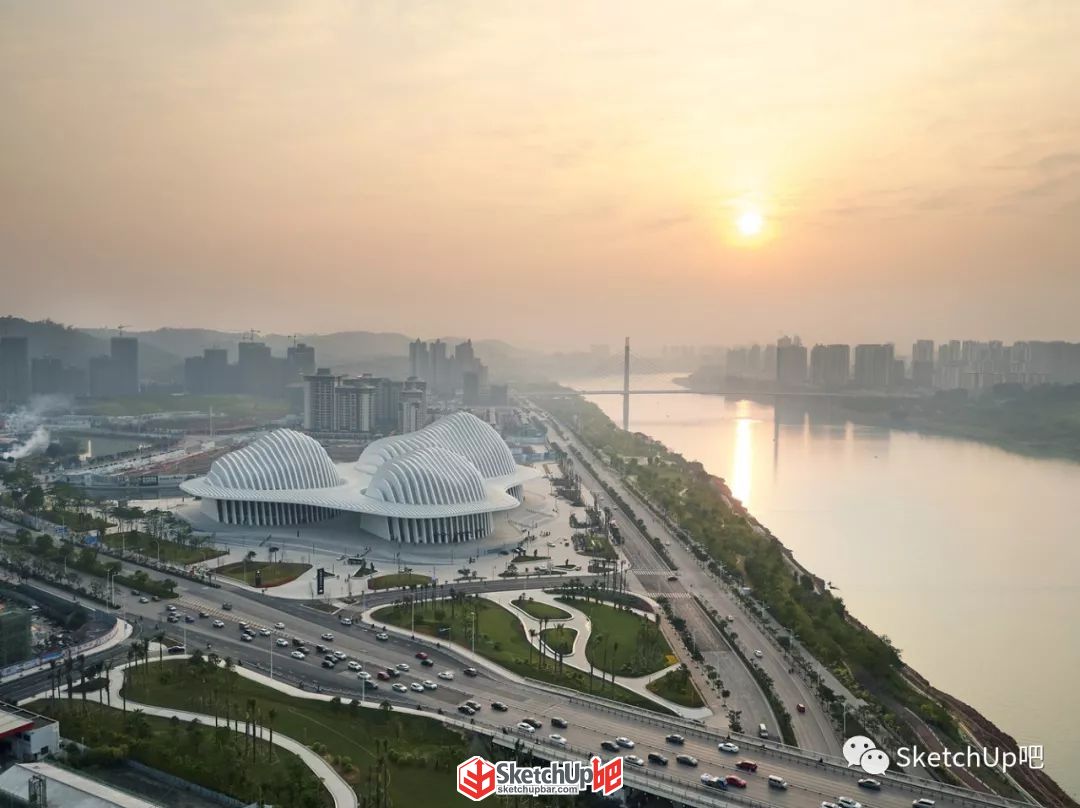

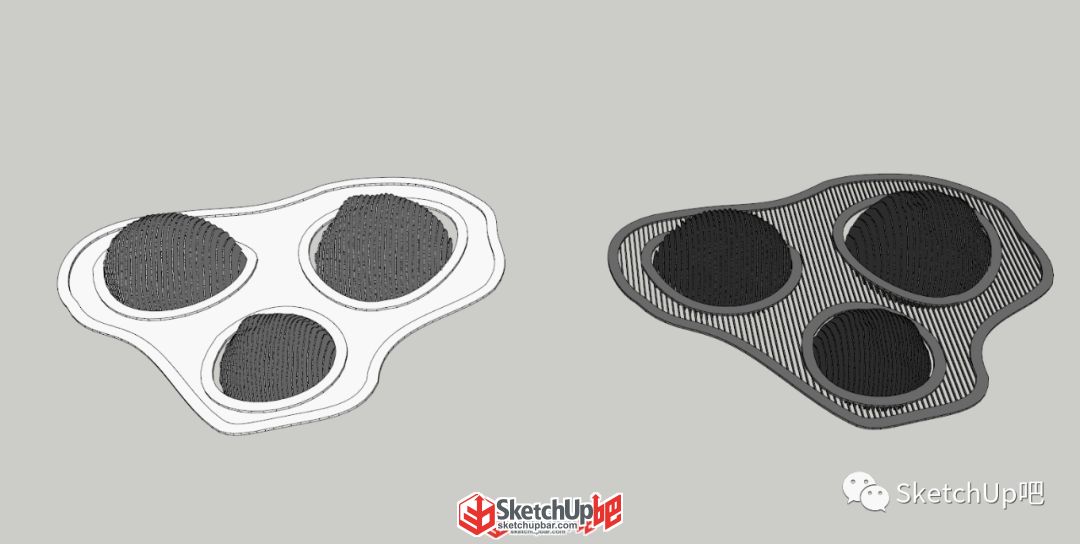

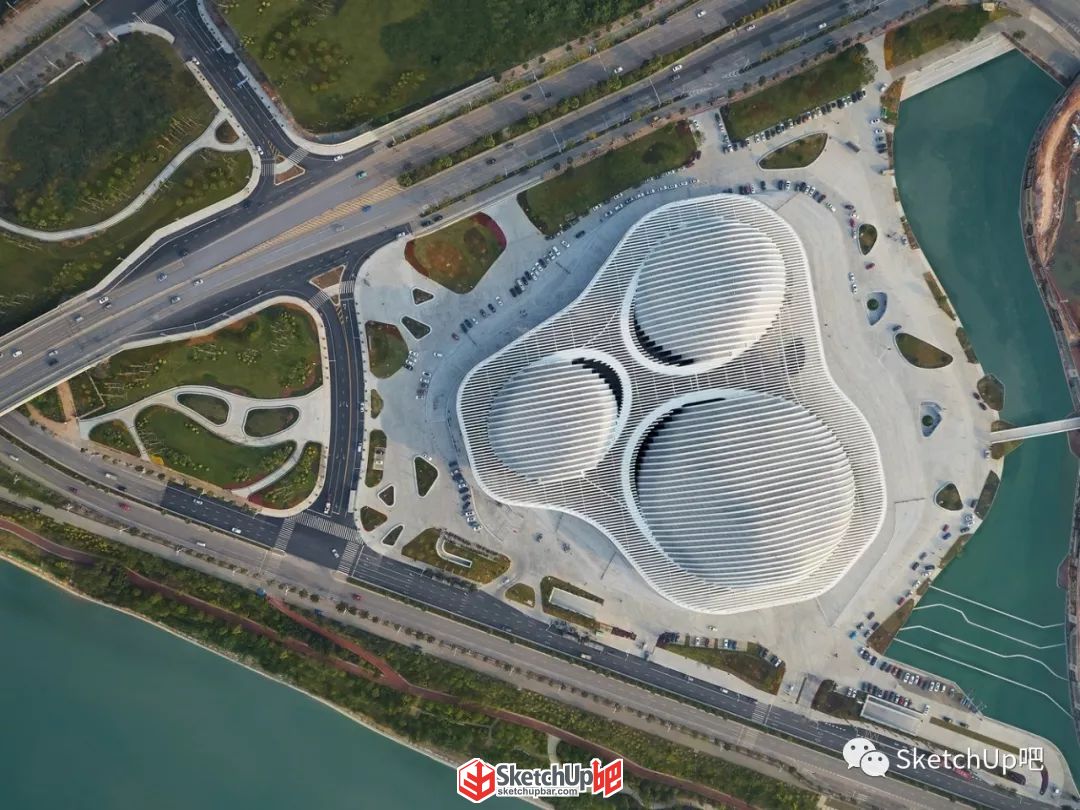

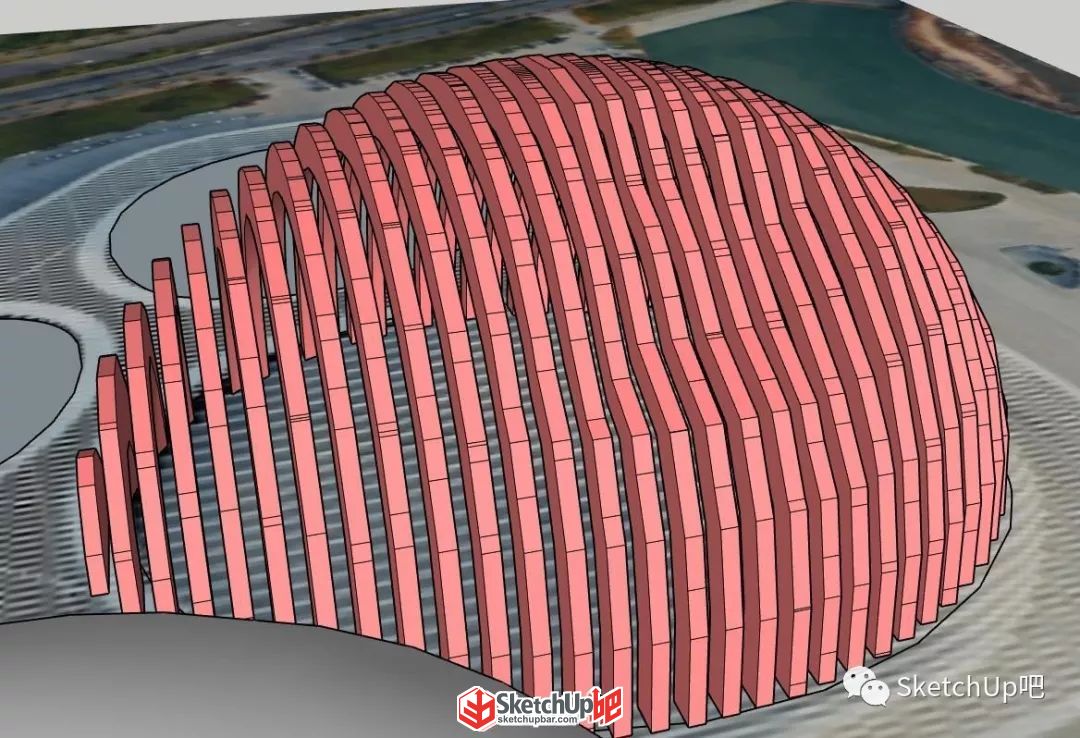

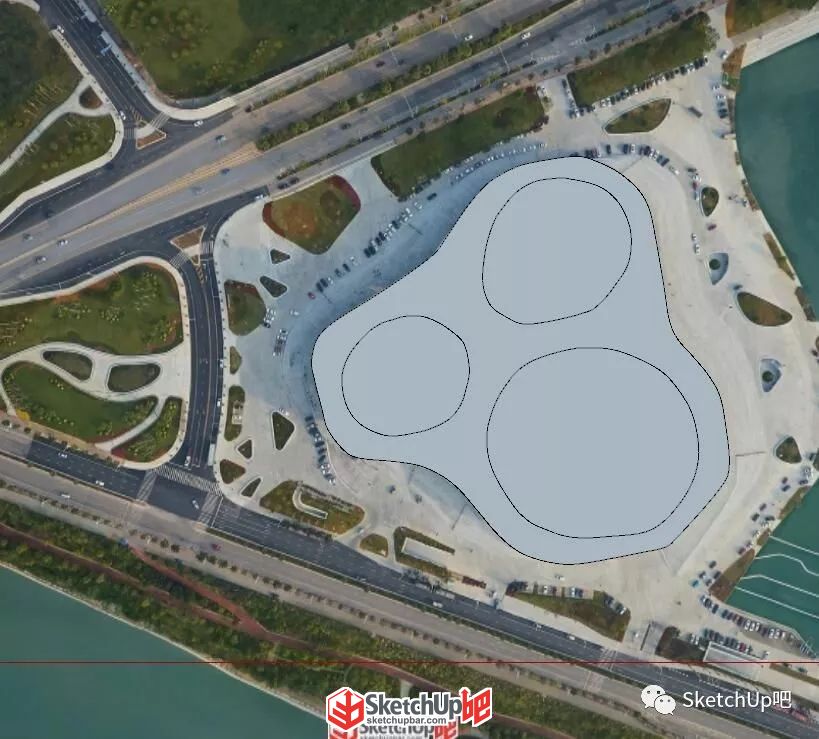

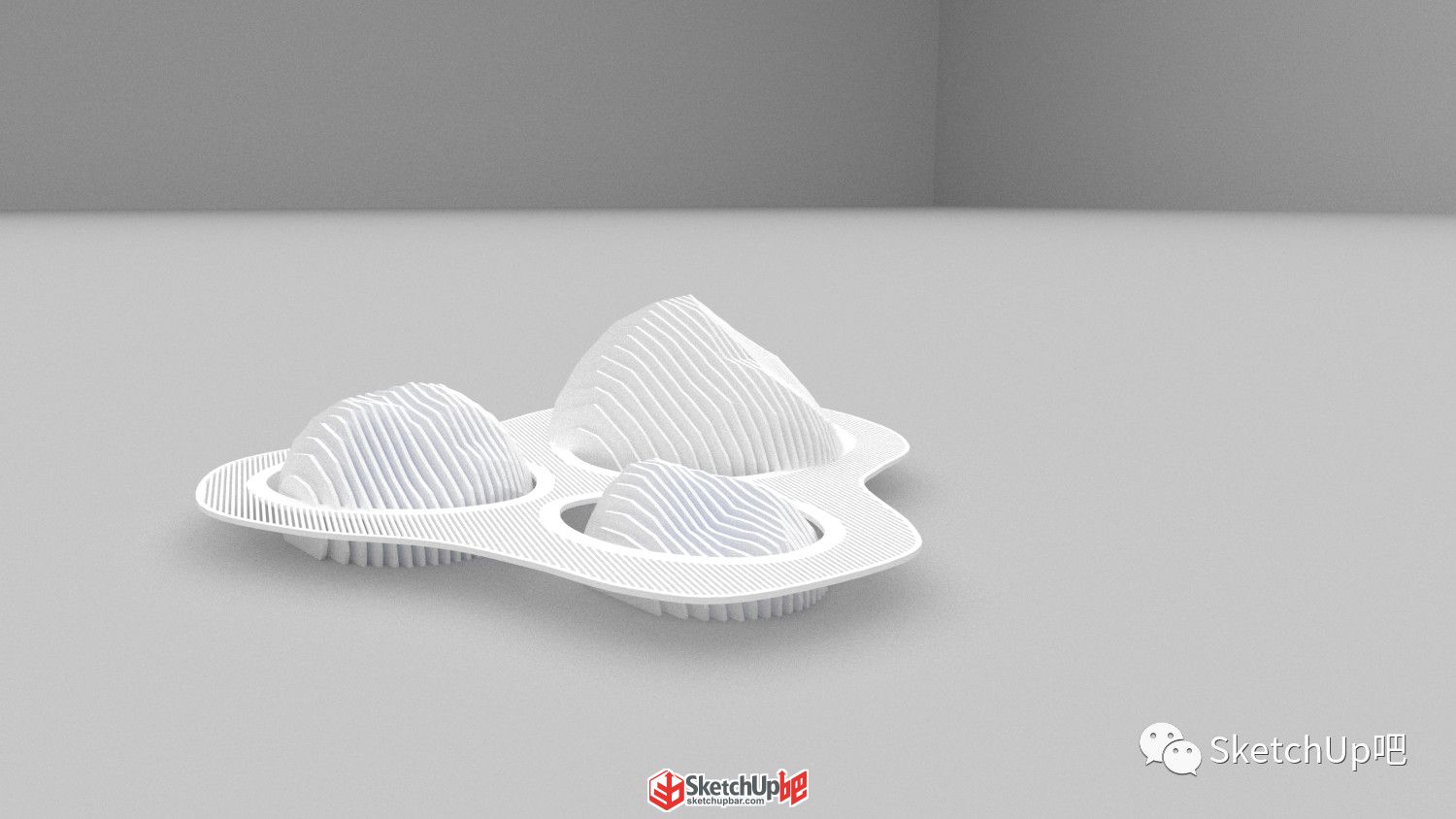

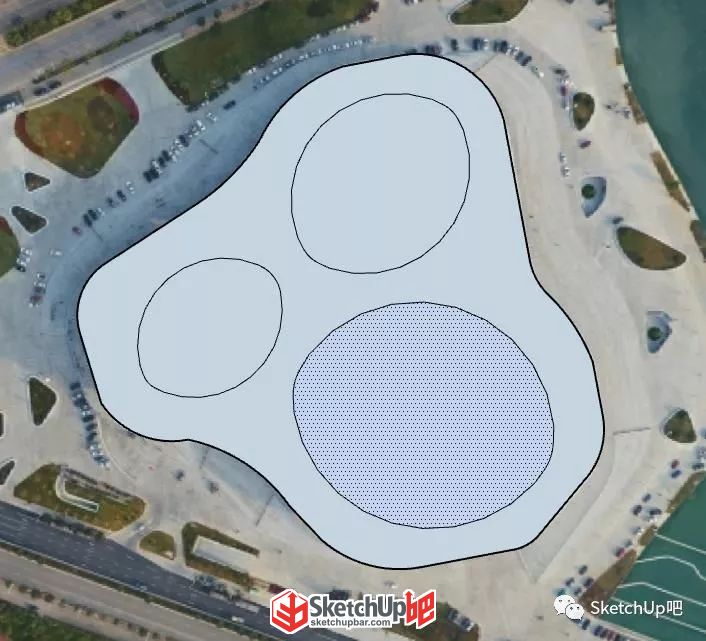

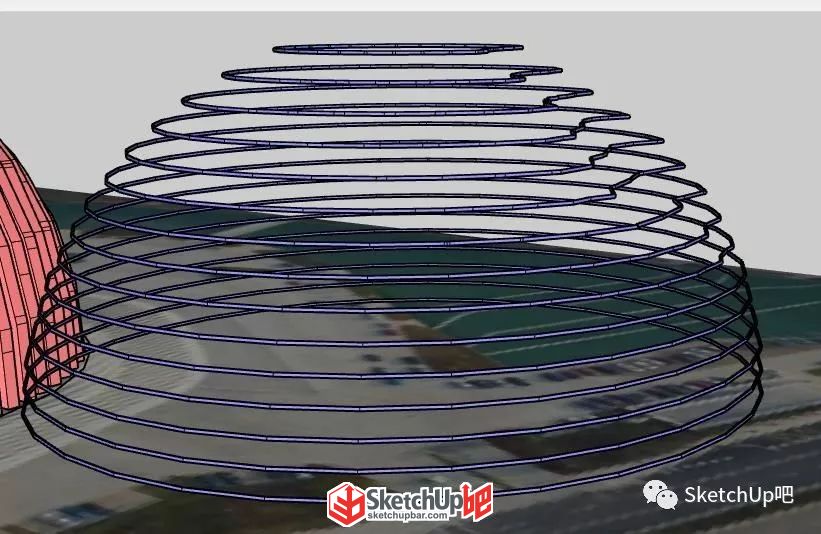

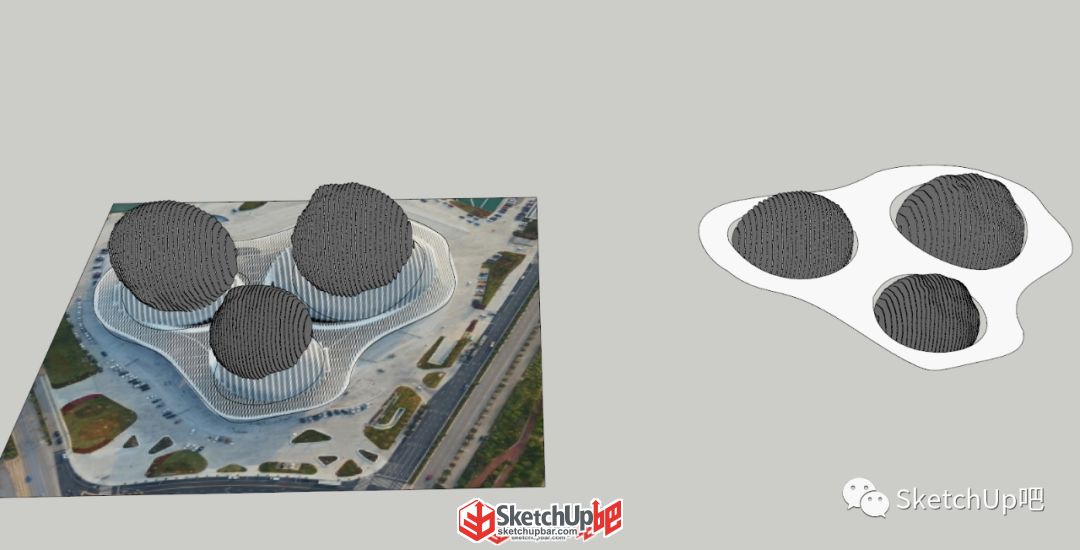

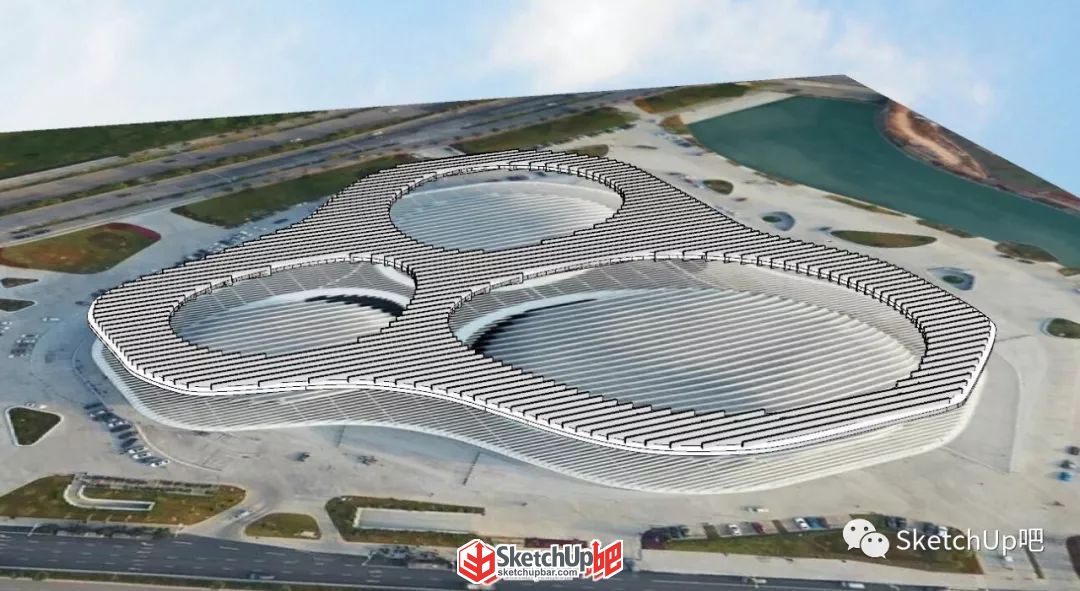

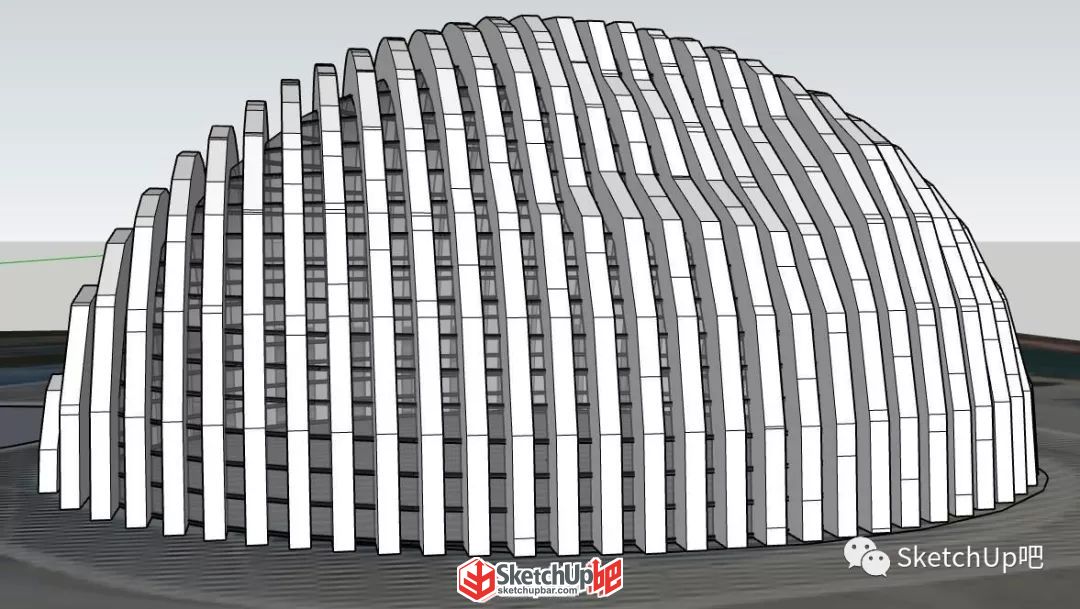

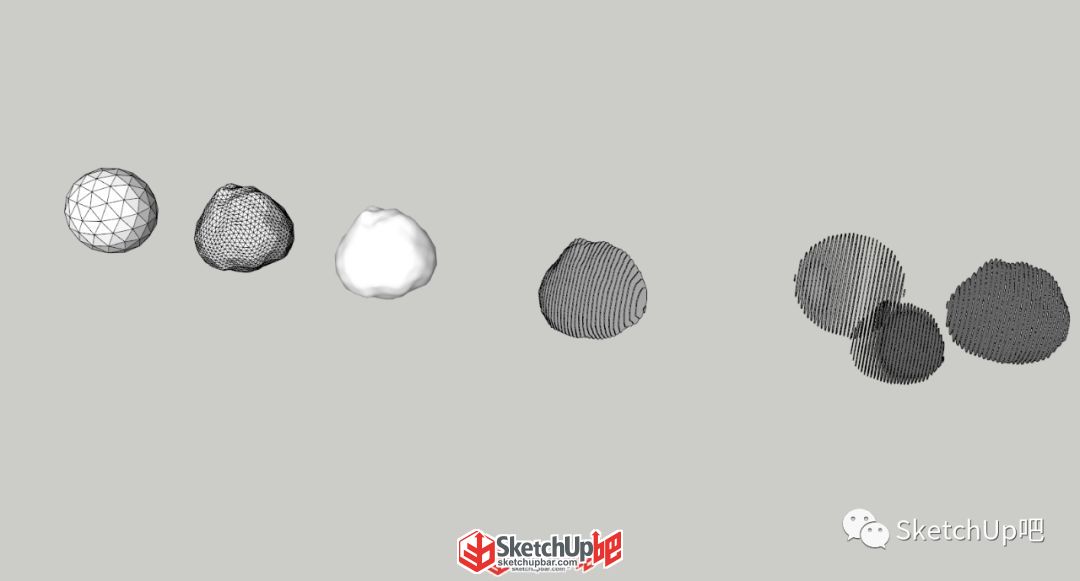

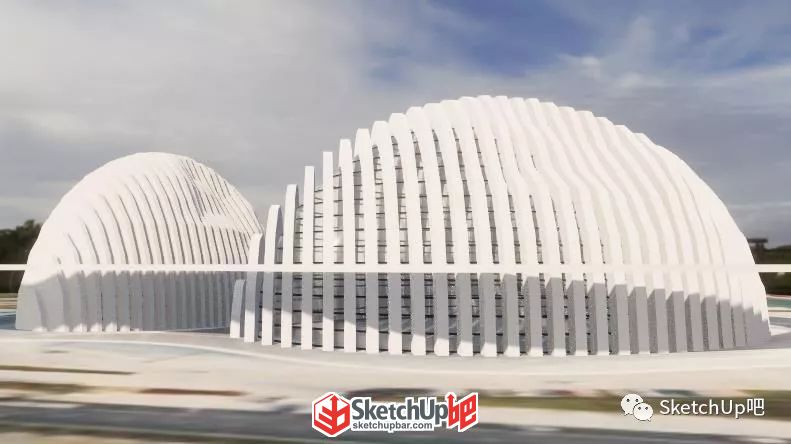

是有點上頭的螺螄粉還是琳瑯滿目的寶石小吧第一個想到的是桂林 是的,小學課本上的那種畢竟沒啥見識今天我們建模的主角 廣西文化藝術中心一下就能把你帶到神奇的喀斯特地貌 項目信息 圖片來源:archdaily 建筑師: gmp Architects 攝影師: Christian Gahl 看似復雜的造型其實建模還是很簡單的 就是一個盤子三個土豆啊~ 你就先削好再切片 最后撒上鹽巴添點孜然…… 裝盤上菜 不對 是這個 換一盤 先來看看我們的吧友們怎樣捏“土豆”吧 2、用【切片工具】(SUAPP編號279)切片,保留一點厚度,然后復制3個,按圖擺放一下,對每一個進行調整,保證每一個都不一樣,用切割工具對3個物體進行切割 3、導入圖片,用【貝茲曲線】(SUAPP編號96)畫出輪廓,調整高度 4、選取輪廓的邊線,用【線轉圓柱】(SUAPP編號148)。然后選取其余部分,拉出厚度成組,最后用切片工具切片 1、根據平面畫出大概形狀 2、整個半圓,【細分光滑】(SUAPP編號252)錘一錘,弄成想要的形狀 3、保留原半圓,縮放一點放里面,同時復制一份放外面,【切片工具】(SUAPP編號279)切片大半圓 4、布爾運算刪掉重合部分 5、復制出來的小半圓切片,批量輪廓,批量推拉 6、再套一層,給玻璃材質,放進去 7、一樣的方法做出其他三個,大輪廓就是偏移推拉加切片 8、做完,形狀沒按圖細作了 1、導入底圖,使用【貝茲曲線】(SUAPP編號96)畫出輪廓線 2、使用【起泡插件】(SUAPP編號116)把三個場館的形體輪廓弄出來,然后使用沙盒工具,調整出形態 4、大體基本完成,然后做出連板骨架,接著細化模型 5、完成 視頻教程 視頻錄制:SketchUp吧彈指神通 音樂:灰澈 - 星茶會 www.mgcxq.cn/ke/84 活動還在進行中 想交作業的小伙伴還可以繼續行動哦 紅寶石吧幣在等你 復制下方鏈接進入即可 www.mgcxq.cn/thread-363575-1-1.html 本文使用插件來自 SUAPP3.4中文云端插件庫(專業版) 插件下載地址 www.suapp.me 更多視頻教程歡迎鎖定SketchUp吧 【超級講吧】欄目 www.mgcxq.cn/ke |
