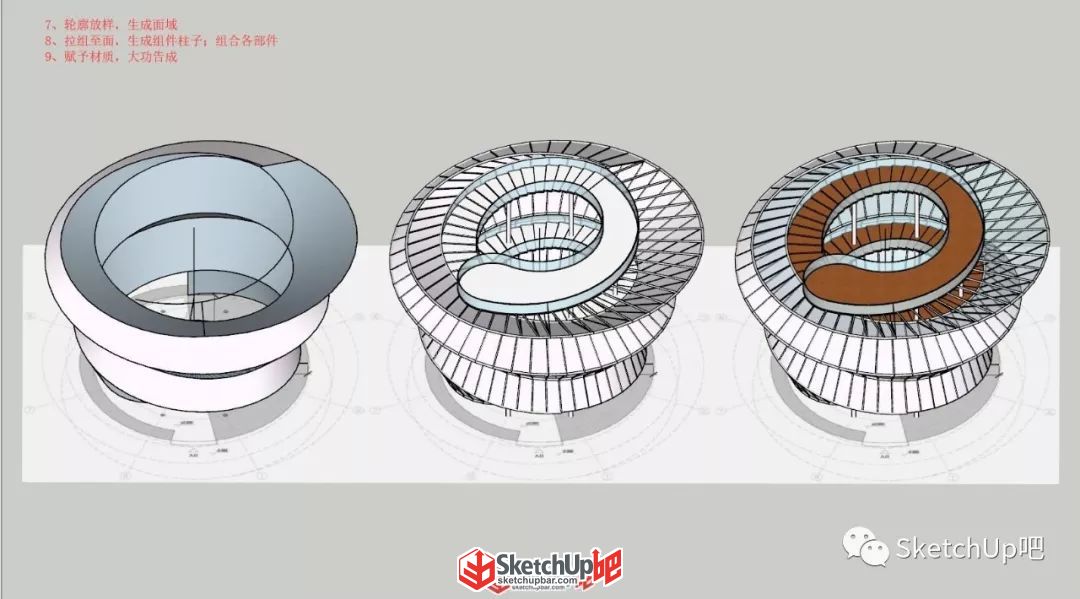

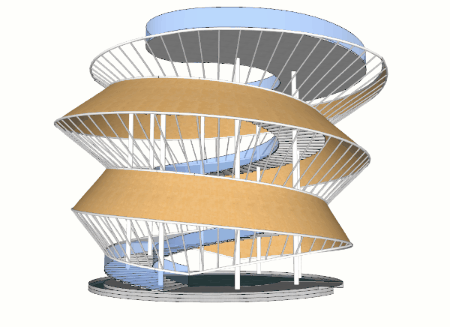

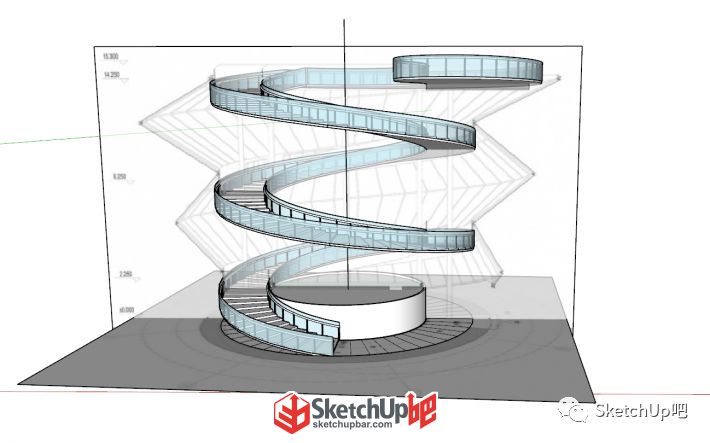

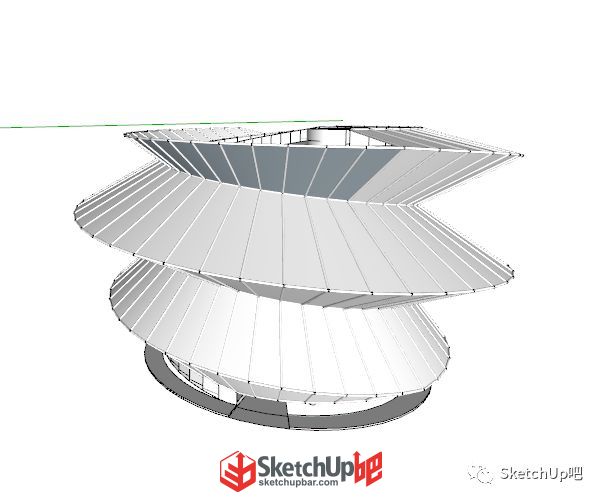

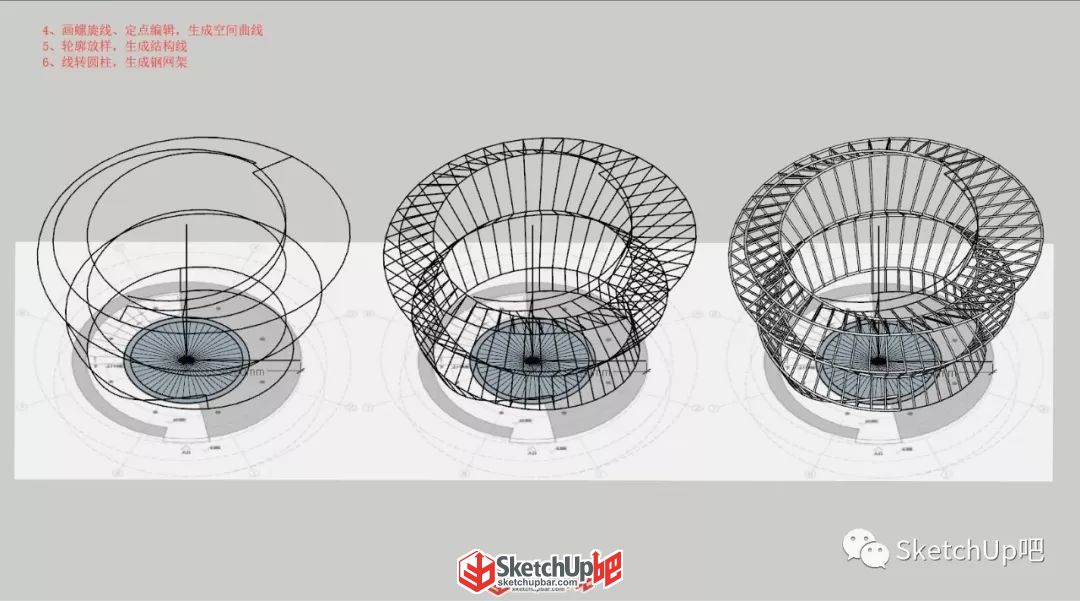

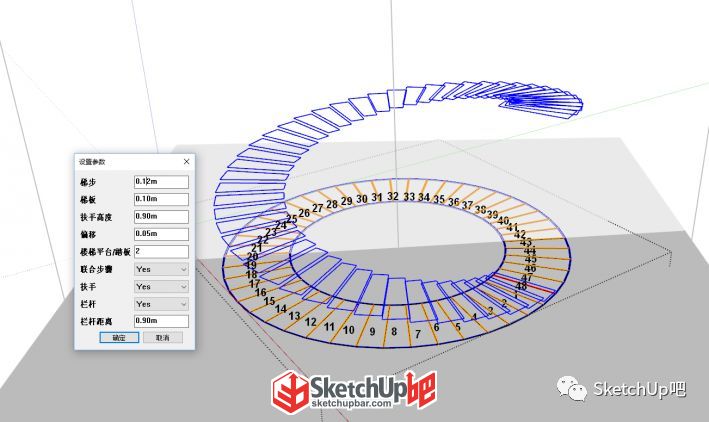

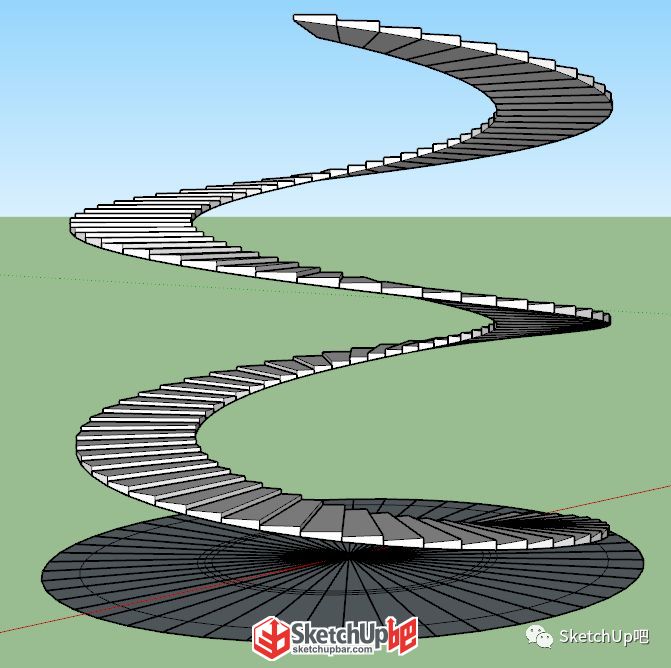

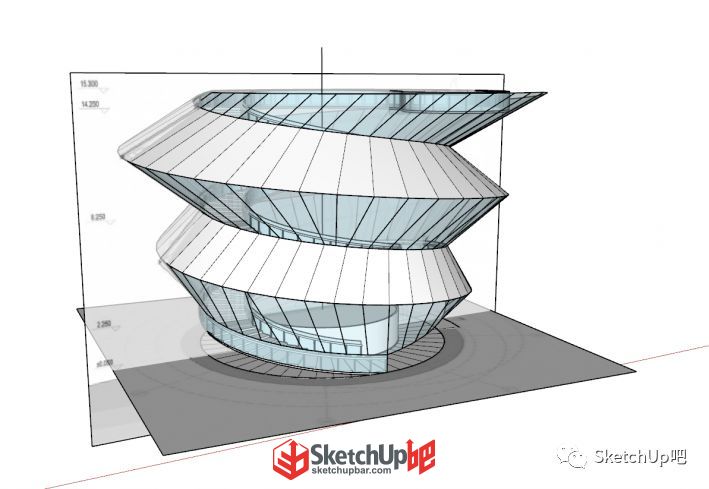

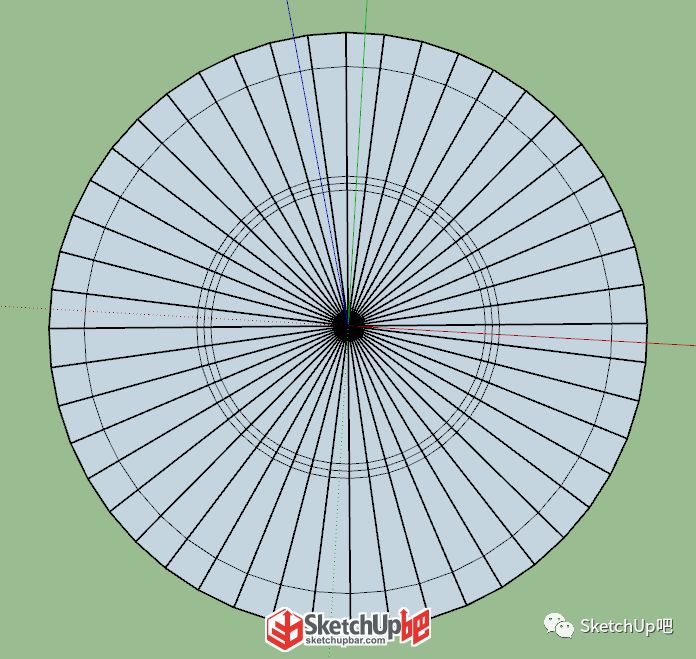

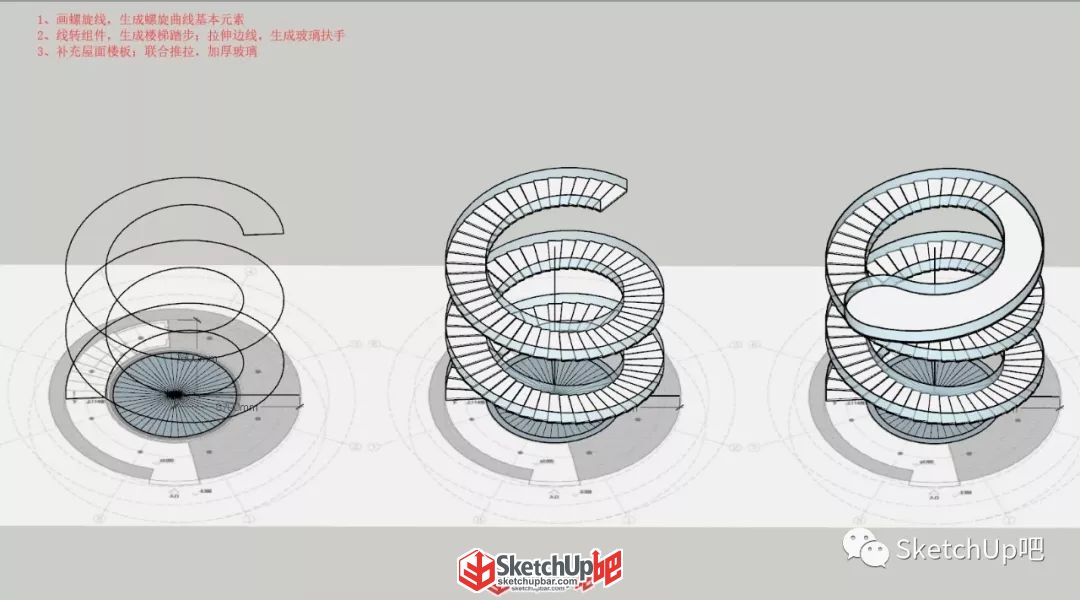

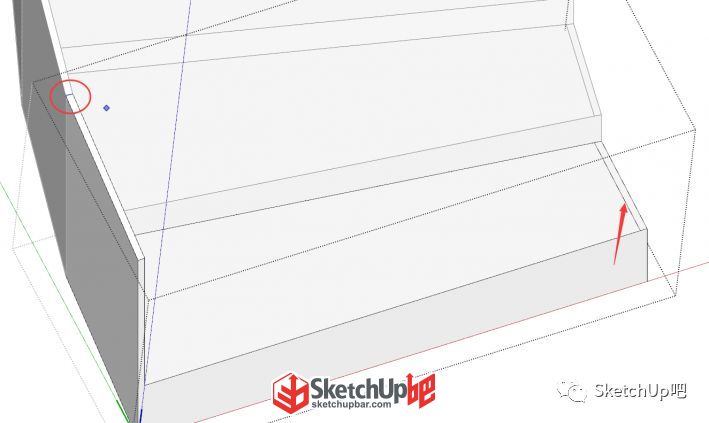

不知不覺就到了第16期懸賞作業 公布時間 會有哪些大佬上墻呢 一起來看看吧 吧友作業:chaojing007 1、畫螺旋線(SUAPP編號52)生成螺旋曲線基本元素 4、畫螺旋線、頂點編輯(SUAPP編號263),生成空間曲線 8、拉組至面(SUAPP編號286),生成組件柱子;組合各部件 9、賦予材質,大功告成 1106823238@qq 插件:畫螺旋線(SUAPP編號52)、輪廓放樣(SUAPP編號427)。 2、根據平面,畫好平臺; 3、畫螺旋線,并調整(這個真的有點難控制,畫的不好); 4、放樣生成結構線和面; 5、組合在一起。 ppjo 用到的插件有:生長陣列(SUAPP編號59),畫螺旋線(SUAPP編號52),曲線放樣(SUAPP編號427),線轉組件(SUAPP編號242),線轉圓柱(SUAPP編號148) 愛似繁華 e58312001 1、按要求做出參考平面,圓分48段 2、用生長陣列(SUAPP編號59)做出梯步 3、修改踏步,補齊底盤、柱子,頂板平臺,用生長陣列做出中間扶手 4、提取踏步螺旋線,兩端適當延長一層長度,復制螺旋線半層高度,用自由變形,做出上大下小的螺旋線 5、用兩組螺旋線,分別做出上部的面和下部的線 6、用平面進行交錯,切掉不需要的部分 7、用線轉方柱(SUAPP編號271)得到相應模型 sm1le 試著不用插件建出了觀光塔:第一部分旋轉樓梯: 2,捕捉點一個一個把樓梯沿著藍軸移上去,然后復制兩份,刪掉多余的樓梯,用移動工具將樓梯下面連接 3,扶手部分進入樓梯組件將兩邊的線向內偏移扶手厚度,并用移動工具將扶手連接起來 4,頂面另外復制一份樓梯設為唯一,藍軸在一個高度,盡頭用圓弧和樓梯模型交錯,并偏移推拉出高度 然后參照?qǐng)D紙縮放模型高度和寬度 第二部分是幕墻: 2,進入樓體組件畫兩根線,相交部分為幕墻突出部分(這里要調整組件軸,便于畫線) 3,刪掉組件里面樓梯,只保留幕墻線架 4,進入線組件,用移動工具沿軸將相交處往外移動一個距離,并將移動后的一個組件設為唯一,再依次移動其它,設為唯一(這里需要先更改軸,統一移動方向,每移動一個組件后就要設為唯一,做出幕墻突出部分遞增效果,一個一個弄比較耗時間,另外移動距離需要先計算好,以免上面突出過多或過少) 5,可以看到遞增效果已經做了出來,這一步補充下面和上面的線架,并將突出部分用直線工具連接,將線架復制一份,準備接下來補面 6,SU四邊面右三角形構成,這里畫對角線來封面,并實時調整幕墻細節(補面也需要一個一個補,遇到畫對角線只出現一個三角形或沒反應的情況就是線的端點沒封上) 7,幕墻制作好后進入之前復制的線架組件,使用線轉柱體生成鋼構(我這里復制晚了,結果還要?jiǎng)h一遍對角線,為了保住小命就沒有用路徑跟隨去生成鋼架。。) niceppko shiyi1998 1、導入圖片,利用已知數據,確定模型的基本數據。經測算每級臺階夾角為7.5度,360/7.5=48,確定底盤邊數為48;又測得半圈臺階高差為2.9米,確定每級臺階高度約為0.12m。 2、使用生成臺階(SUAPP編號409),輸入?yún)?shù),生成單圈臺階。 3、復制單圈臺階,利用曲線螺旋(SUAPP編號254)插件制作臺階同步的輪廓螺旋線備用;利用線轉圓柱(SUAPP編號148)和線轉方柱(SUAPP編號271),制作扶手。 4、調整整體到適當高度,利用頂平面圖制作頂部平臺,利用TIG曲線放樣工具集(SUAPP編號108)插件,用螺旋線制作出扶手玻璃。 5、再次使用曲線螺旋插件,制作外膜輪廓,外側輪廓為上大下小的漸變螺旋線,內側輪廓利用扶手玻璃表皮上曲線。 6、利用曲線放樣工具集的雙軌放樣和雙軌放樣轉網格制作曲面和骨架,這里需要注意的是直線無法放樣,用貝茲曲線的多段線工具就可以了。 7,利用生成殼體(SUAPP編號51)和線轉圓柱(SUAPP編號148)、線轉方柱(SUAPP編號271),完善細部,大功告成。 我們會從交作業的小伙伴中 選出本期做的最好的一位 該小伙伴將獲得 SketchUp吧最佳技術獎勛章 視頻教程 使用插件: 畫螺旋線(SUAPP編號52) 輪廓放樣(SUAPP編號427) 曲線放樣(SUAPP編號427) 拉線成面(SUAPP編號156) 線轉組件(SUAPP編號242) 貝茲曲線(SUAPP編號96) 對象分割(SUAPP編號298) 線轉圓柱(SUAPP編號148) 批量焊接(SUAPP編號408) 路徑選擇(SUAPP編號236) 視頻錄制:SketchUp吧-瞬息千里 本文使用插件來自 SUAPP3.4中文云端插件庫(專業版) 插件下載地址 www.suapp.me 更多視頻教程歡迎鎖定SketchUp吧 【超級講吧】欄目 www.mgcxq.cn/ke |
