你一定見過魚形的設計

但是連魚鱗都給做出來

如此寫實的可能少之又少吧

今天建模的主角

珠海斗門區的景觀塔項目

一條由英國建筑事務所RMJM帶來的

“魚”

圖片來源：谷德設計網

世間的魚千千萬

偏偏讓我遇見你

在小吧第一次遇見你的那一刻起

就想建建你

所以

SketchUp操練起來吧！

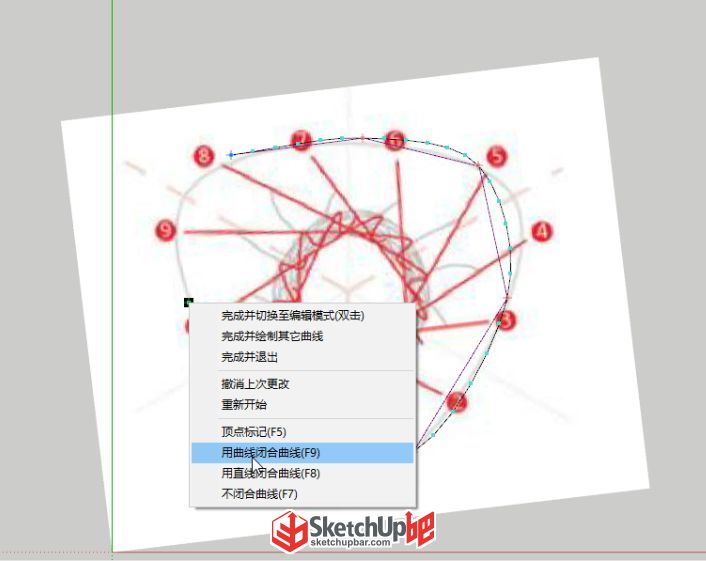

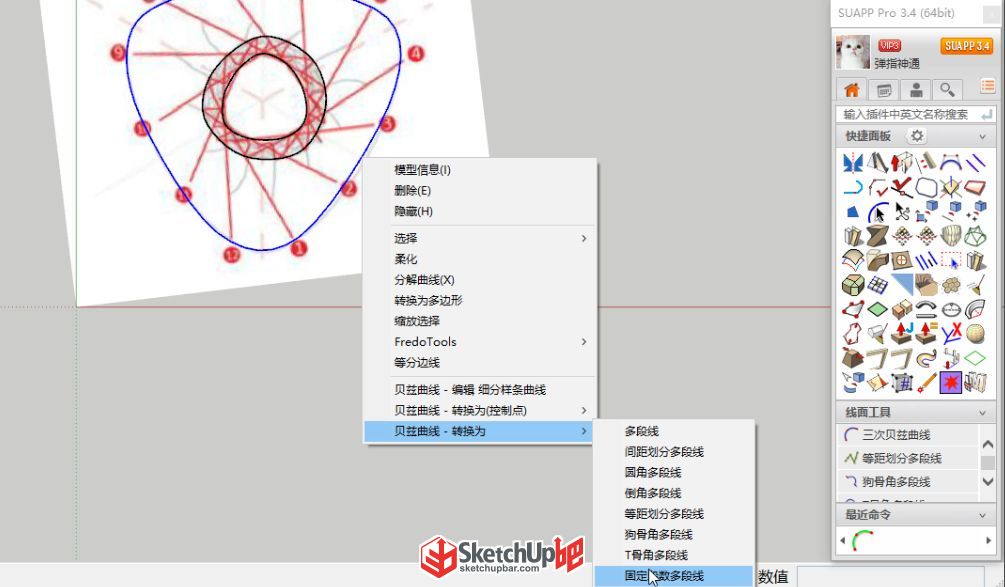

然后將曲線轉換為固定段數多段線，數量設置為36

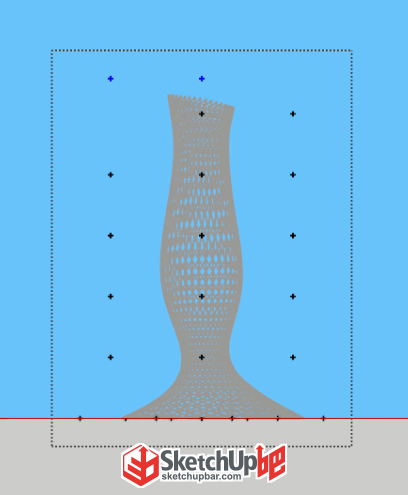

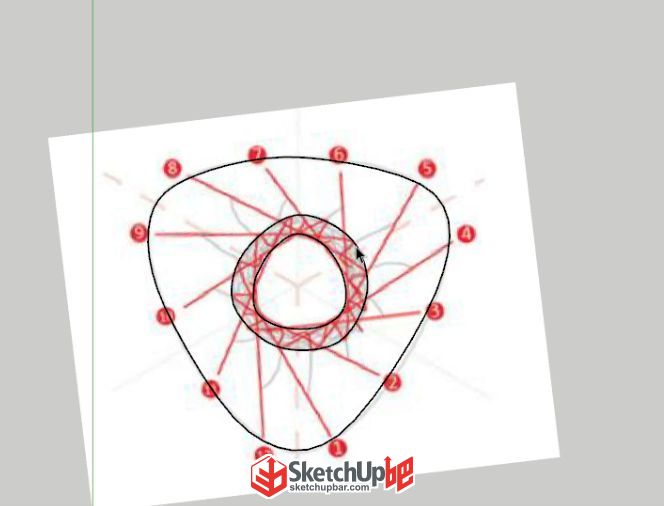

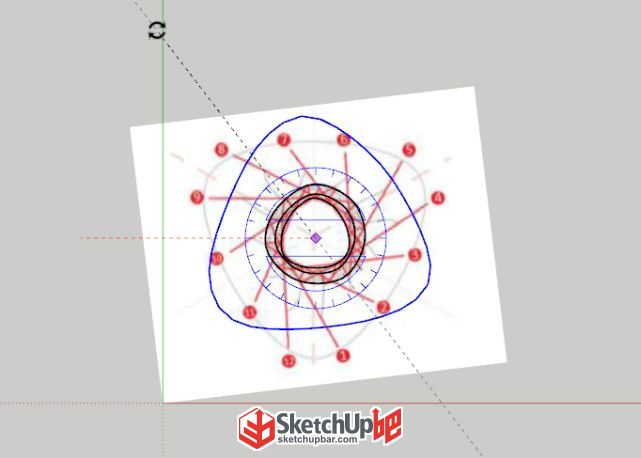

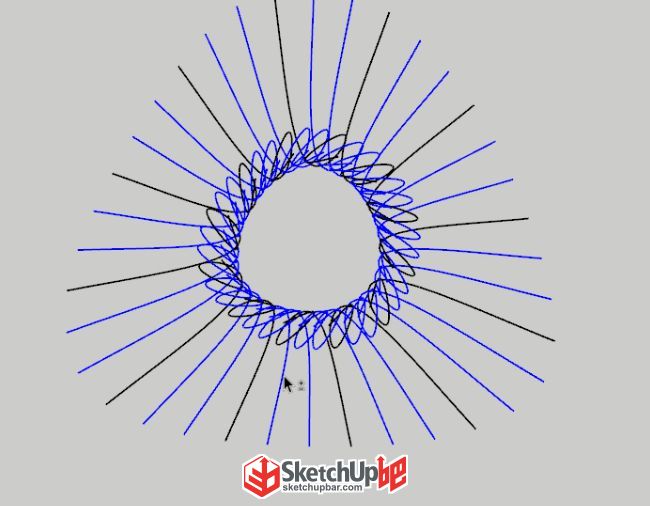

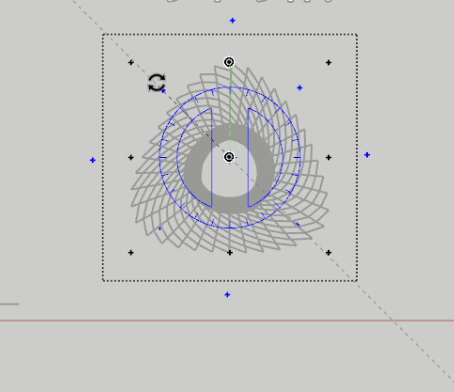

因?yàn)閰⒖紙D是旋轉后的樣子，這里我們先將最外層的一圈輪廓線先逆時針旋轉60度

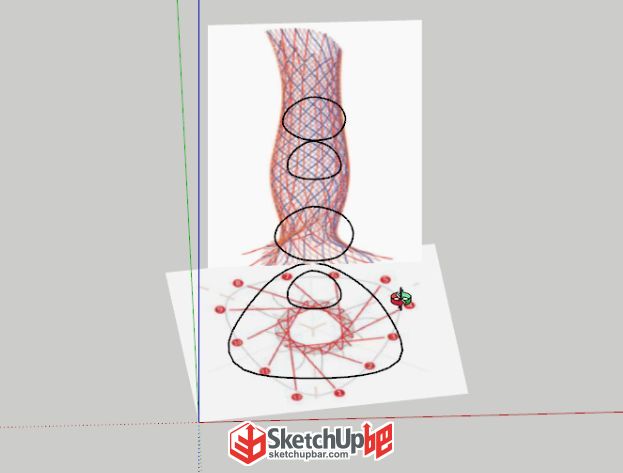

??參考立面圖，把輪廓線放置到合適的位置

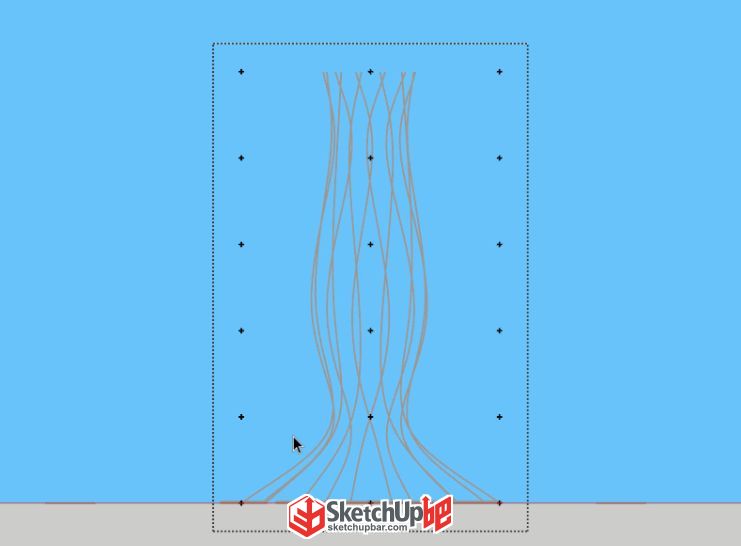

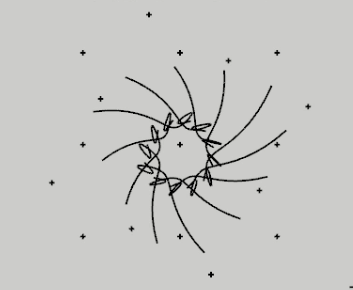

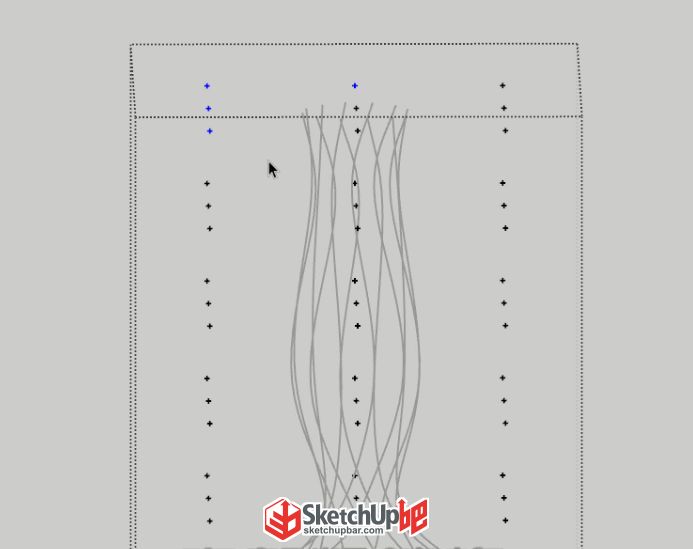

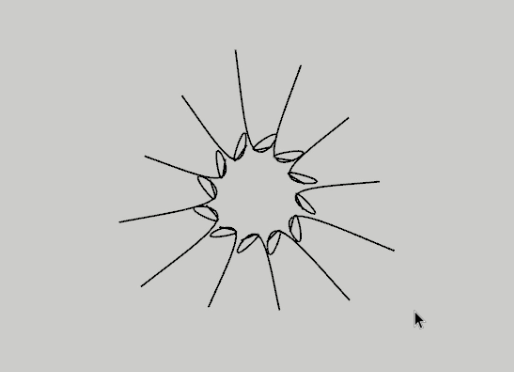

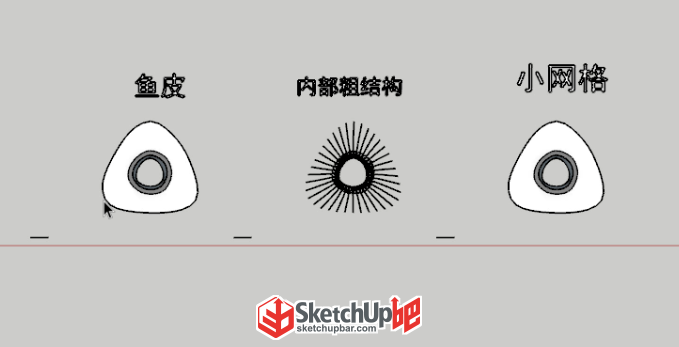

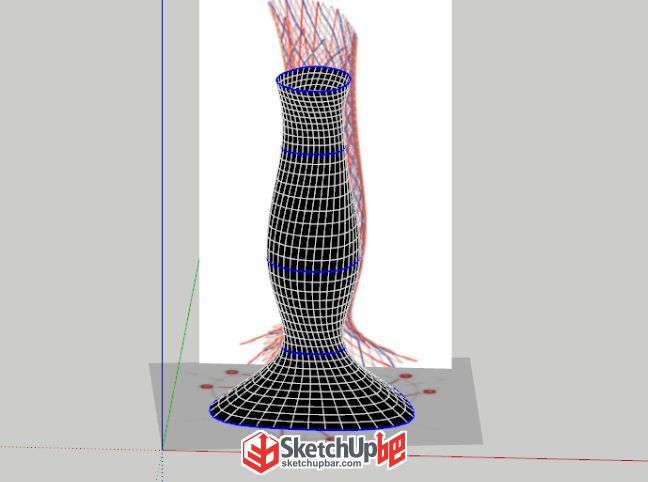

接下來就要開始放樣了，使用【曲線放樣】（SUAPP編號427）放樣3次，分別得到魚皮，內部粗鋼架，小網格（記得在三個部分畫上參考線啊，不然后面不好對齊）

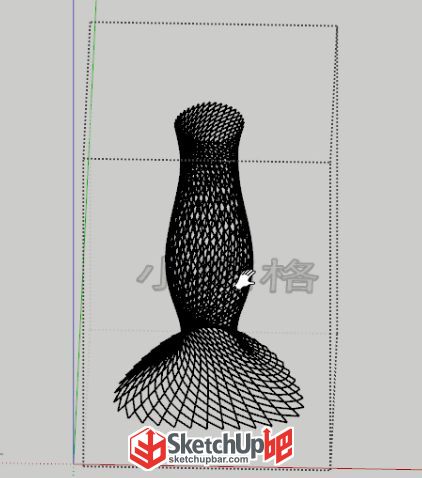

先處理內部粗結構吧，總共是12條，我們需要每隔2條保留1條，看著刪，別眼花了

然后將這個群組用【自由變形】（SUAPP編號45）進行處理

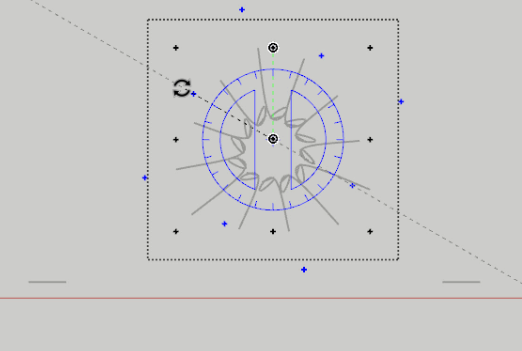

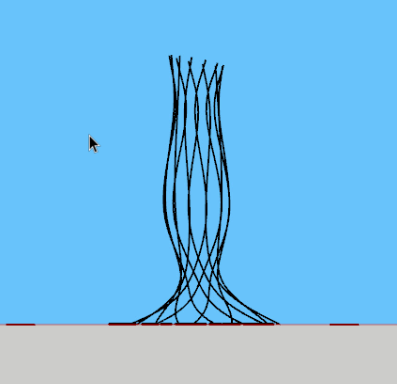

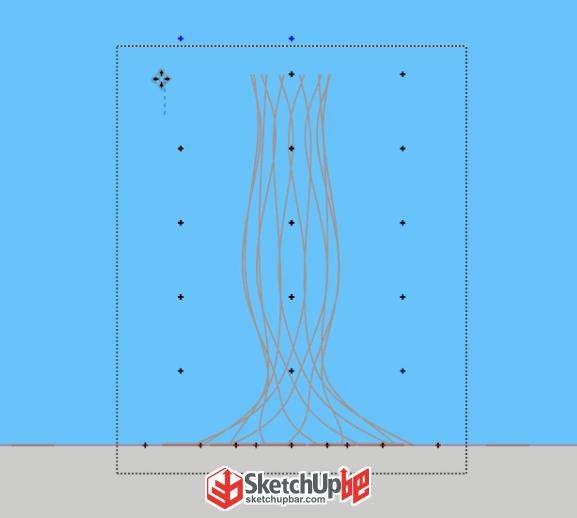

首先就要把剛剛旋轉的外部輪廓轉再轉回來，選中最下面一層的的控制點，順時針轉60度

這個塔的頂部是有斜度的，選中控制點，向上移動，這里一定要記住移動的數值啊，不然后面你會哭泣的，相信我

造型很完美

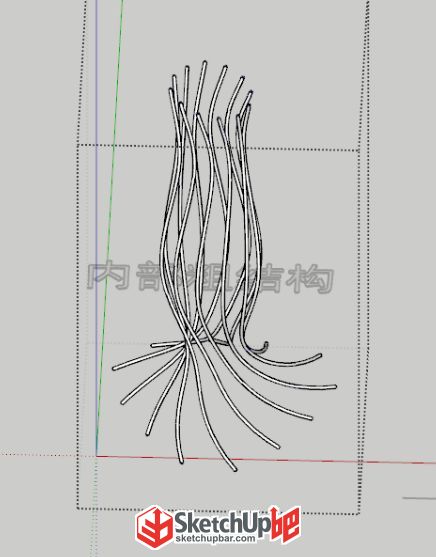

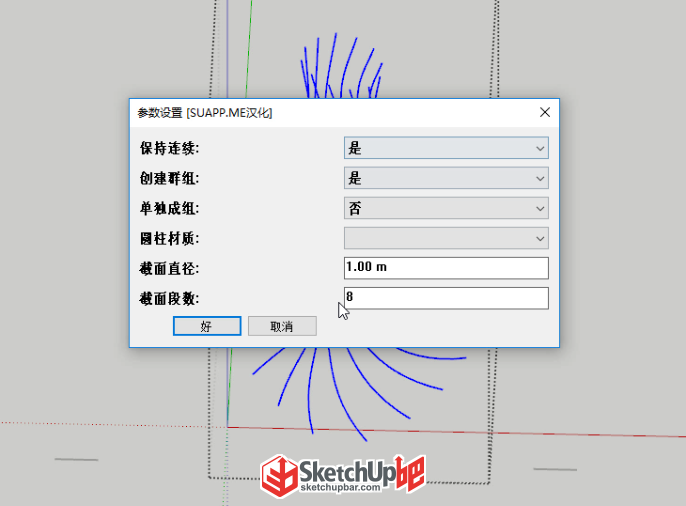

接線來【線轉圓柱】（SUAPP編號148），把線條轉成圓柱，轉之前記得焊接一下，不然圓柱轉出來都是斷的，不要問我為什么知道

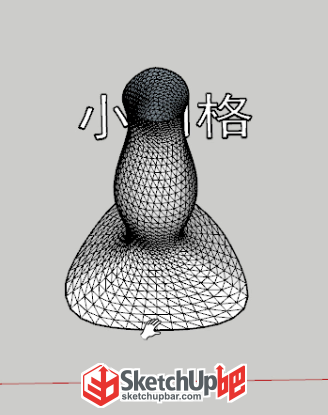

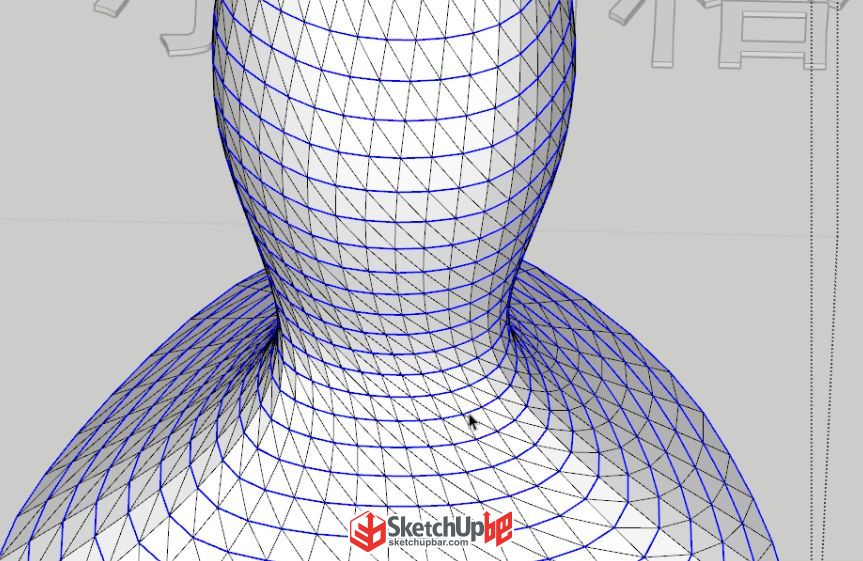

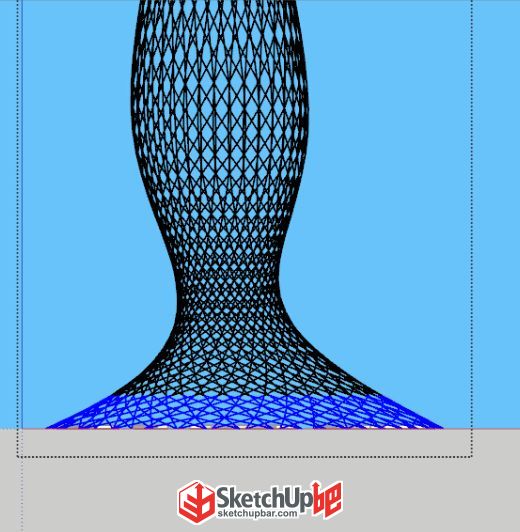

然后處理第二個，內部的網格鋼架，先把模型的柔化值調到0，得到結構線

我們不需要水平的環線，只需要保留豎向的經線和對角結構線，這里就是用【按角選擇】中的選水平線（SUAPP編號266）選中環線，然后刪除

同樣的用自由變形來處理外形，這里知道為啥要記住調整的參數了吧

內部的網格最下面是沒有的，刪掉

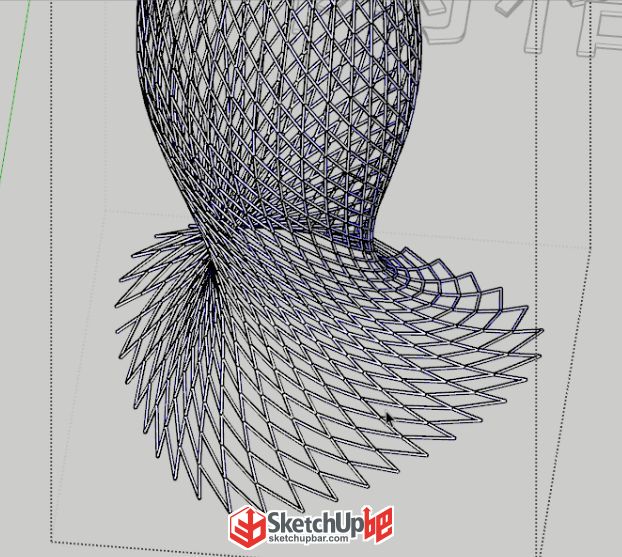

線轉圓柱把網格做出來

終于到了第三個了，小吧好累??！

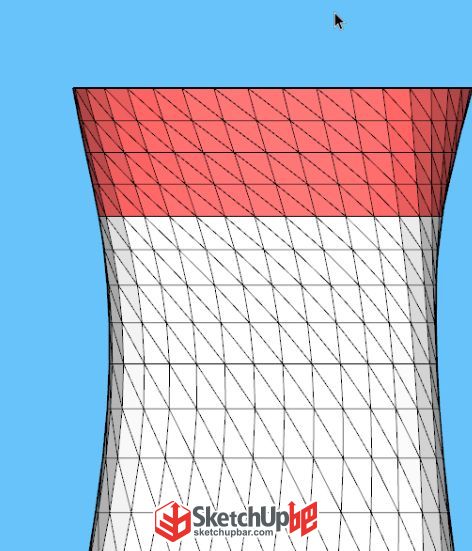

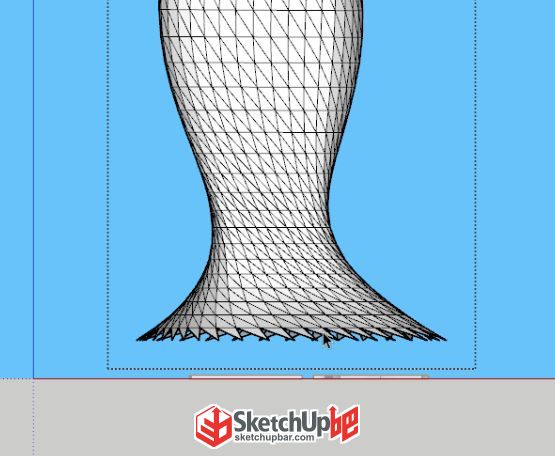

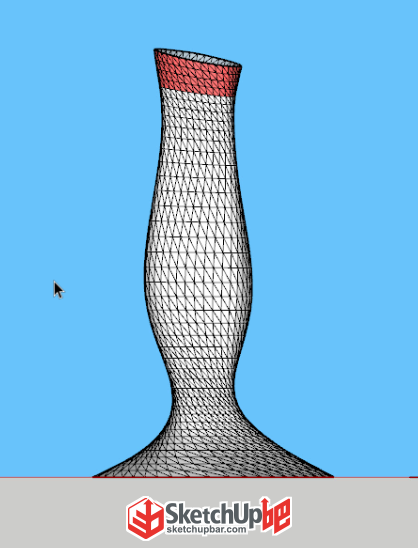

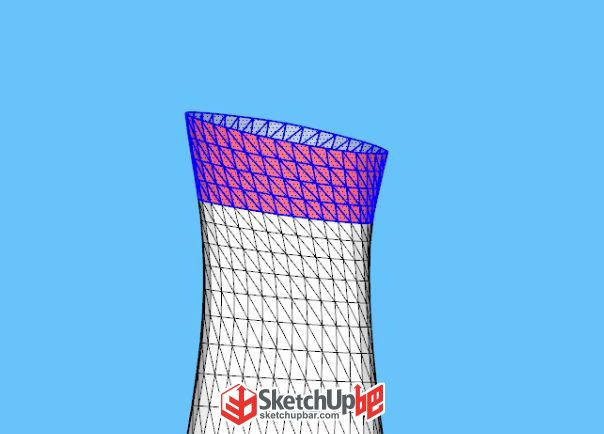

同樣的跳出結構線，由于最外層的頂部是玻璃機構，我們先把這部分填充一個統一的材質，方便后面選擇

沒錯，自由變形又要走一波啦

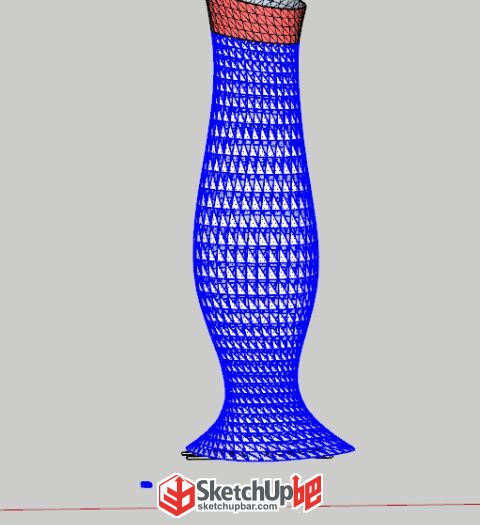

刪除下面部分

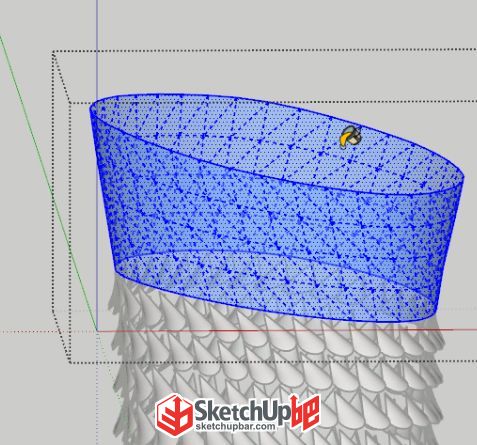

這里我們需要把玻璃部分單獨選中成組，直接使用SketchUp自帶的選擇工具，先選擇一塊目標，右鍵—選擇—使用相同材質所有項就可以了，定點粘貼一下成組

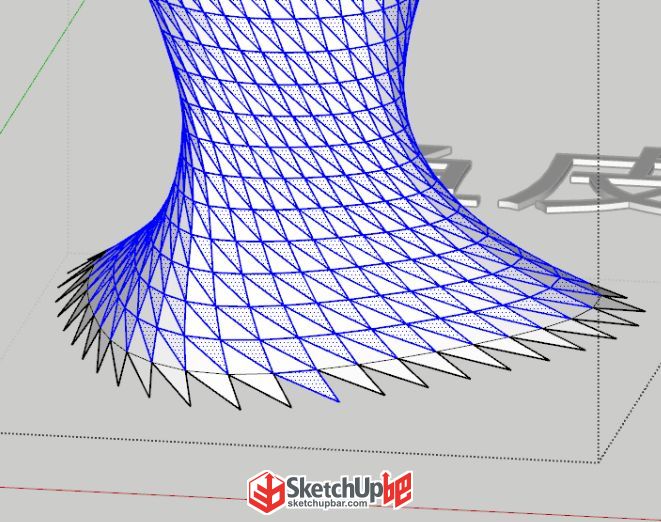

然后我們需要保留角向上的三角面，另一個面就需要?jiǎng)h除啦，這里使用【按角選擇】中的選間隔面（SUAPP編號266）每個一步選中一個面，這樣我們不需要的面就選中了。

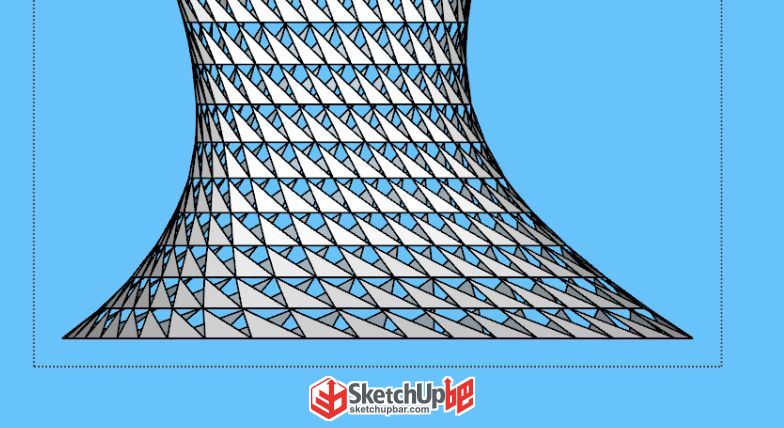

但是?。。∥覀冎恍枰?jiǎng)h除面，所以邊線是要保留的，這里再使用【增強選擇】中的只選擇面（SUAPP編號3）把面選中，好了，可以放心大膽地刪除了

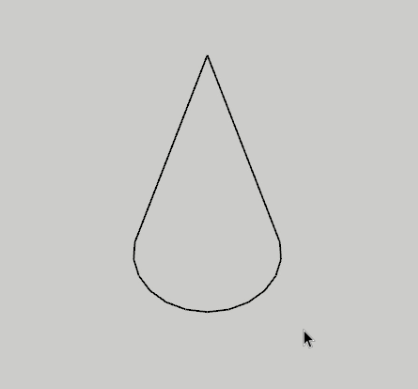

接下來，我們就要把這些三角面全部轉化成魚鱗啦！我們需要先做一個魚鱗的標準組件，畫好輪廓線放樣就行了

然后選中所有的三角面和魚鱗，【批轉組件】中的面轉組件（SUAPP編號242），將面轉化成魚鱗

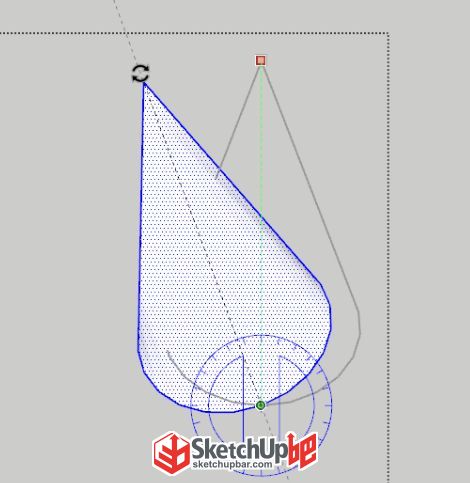

這個魚鱗端端正正的，我們需要調整一下角度，直接在標準組件里旋轉一下角度

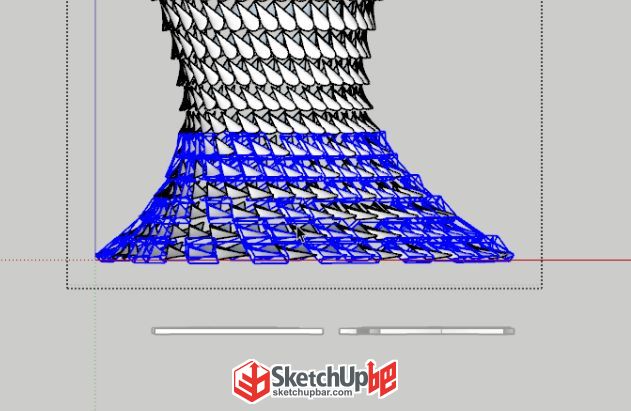

最下面那幾層魚鱗不是鋪滿的，我們需要?jiǎng)h除一部分，由于很隨機，我們也就直接用【隨機選擇】（SUAPP編號157）來選吧，概率就調整到50%

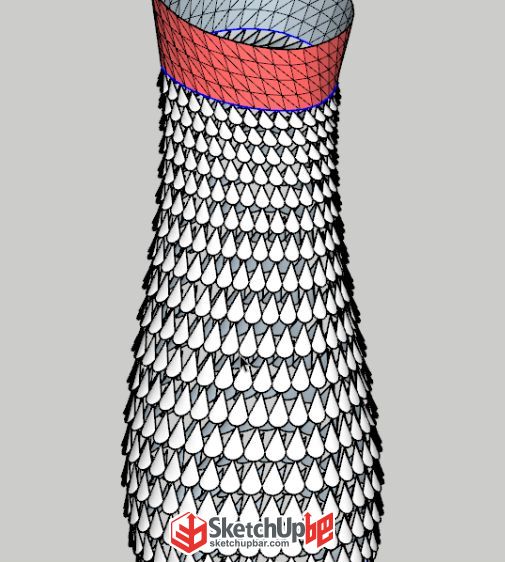

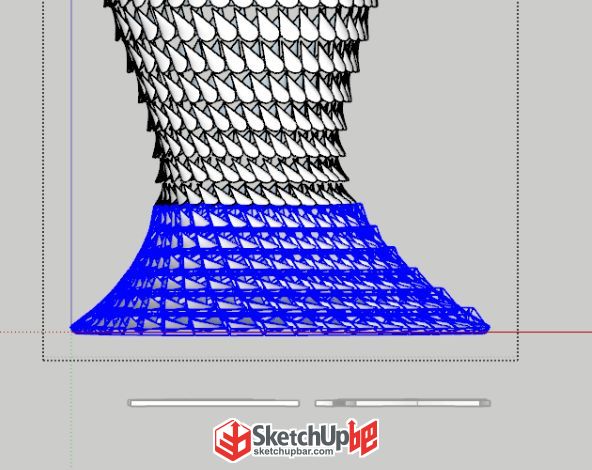

好了，刪除選中的部分就行了

由于魚鱗都是有洞的，為了節省時間，你以為我會承認我電腦渣嗎？天真！我們就直接用貼圖解決吧！土豪們隨意啊~

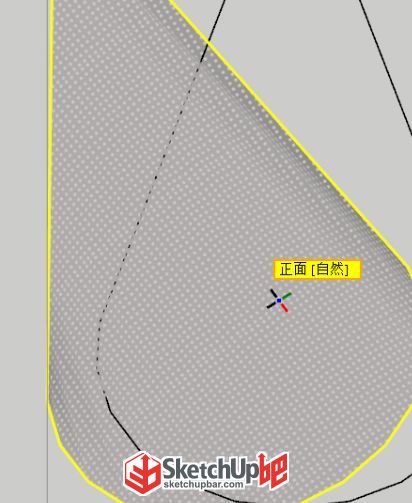

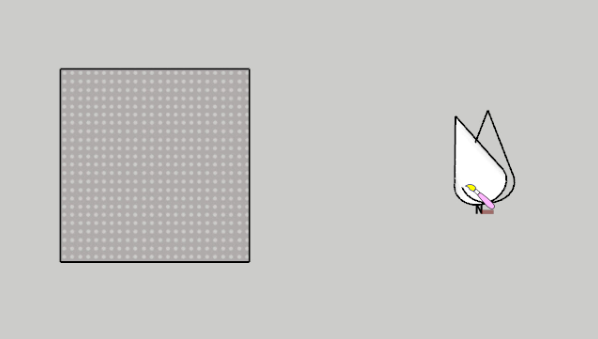

P一張洞洞圖，導入進SU，然后用【Fredo工具】中的紋理工具（SUAPP編號435）把圖貼好，調整一下就行啦！

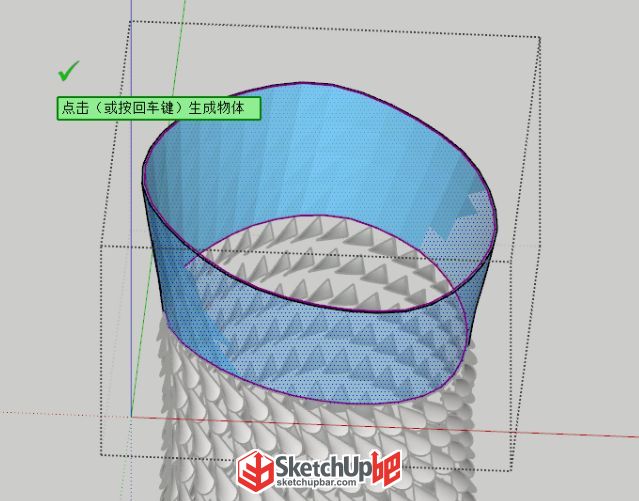

最后處理一下頂部的玻璃層就好了！

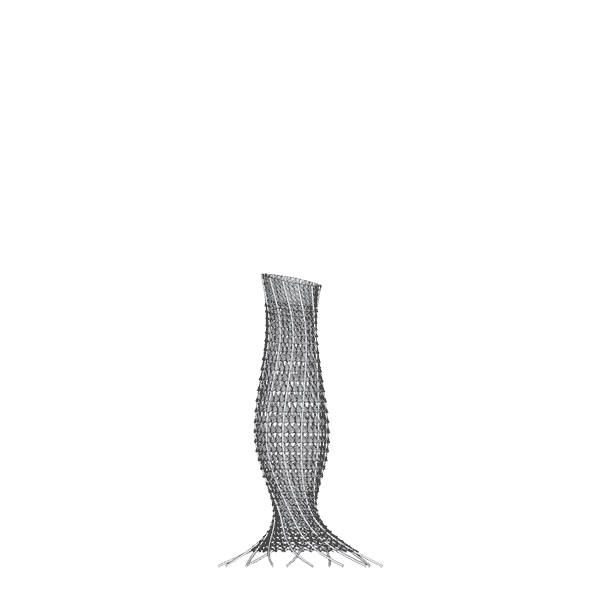

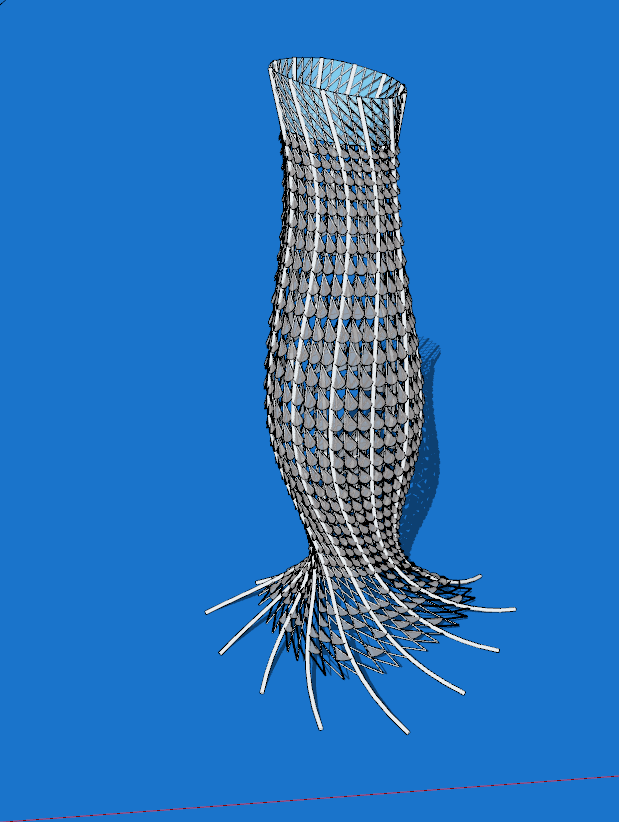

各個部分對齊！累死我了，堅持看完的，有前途！

按照慣例，做完了要問一句，是不是很簡單呢

.

.

.

『咸魚小劇場』

麻麻我想吃魚！

吃！吃大條的，兩條夠嗎？

夠了！謝謝麻麻，麻麻真好！

……

小吧這兒要多少有多少

不就是ctrl+v的事嗎！
