做夢吧！！！ 哪里會有能自動完成曲面建模的SU自己老老實實建模吧
又到了懸賞作業公布的時間了今天又會有哪些小伙伴上墻呢 一起來看看文中更有小萌妹語音講解視頻教程

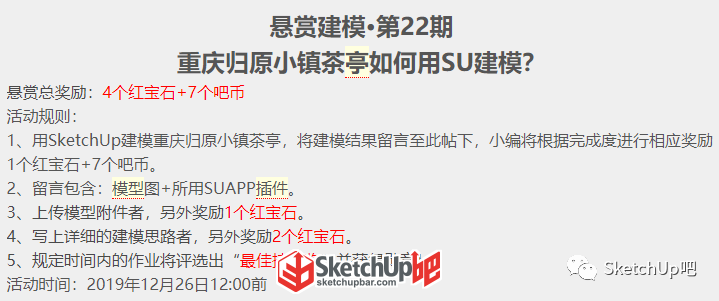

作業詳情

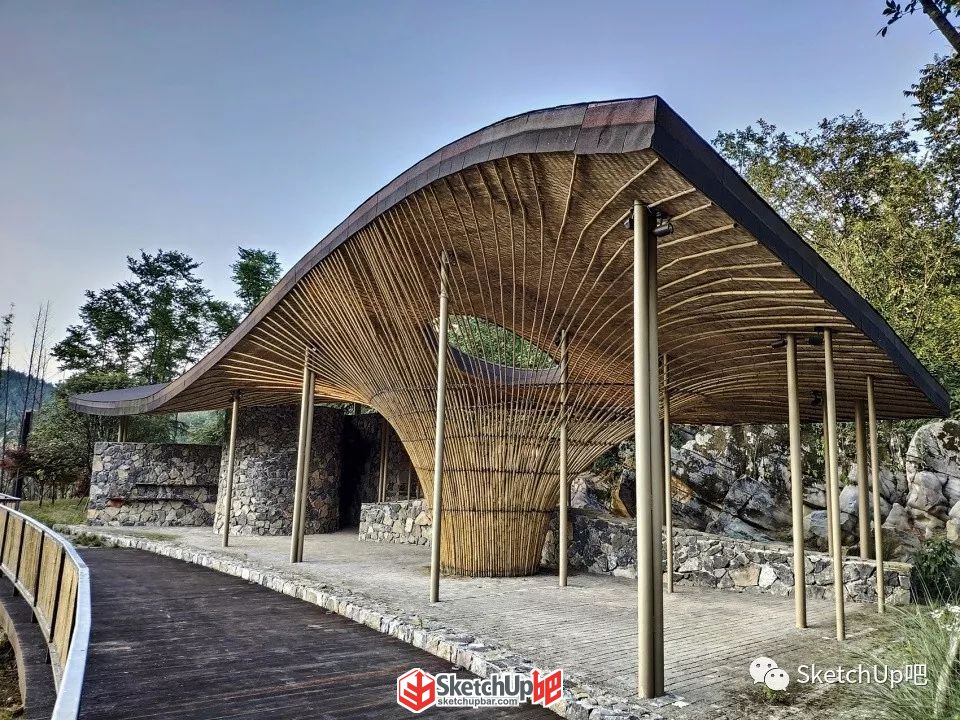

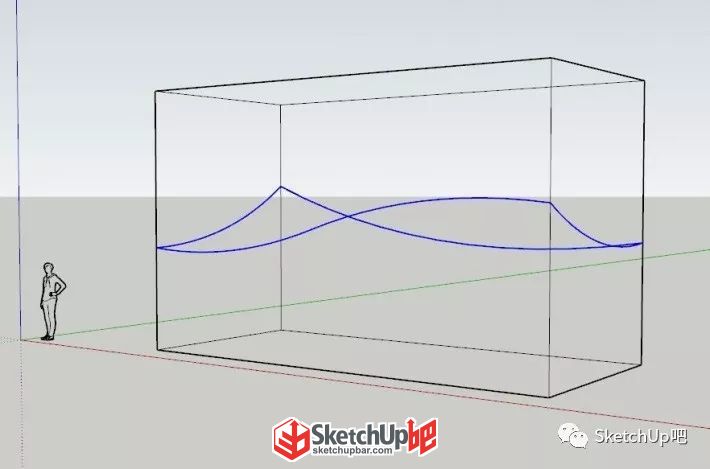

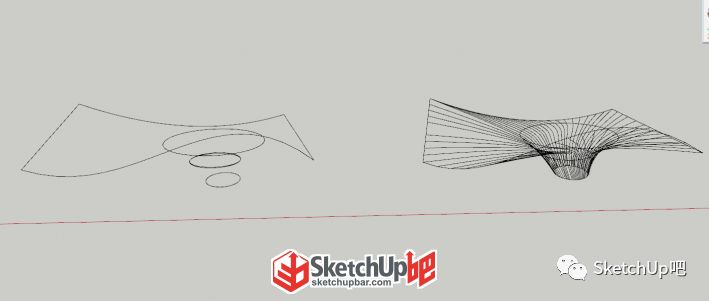

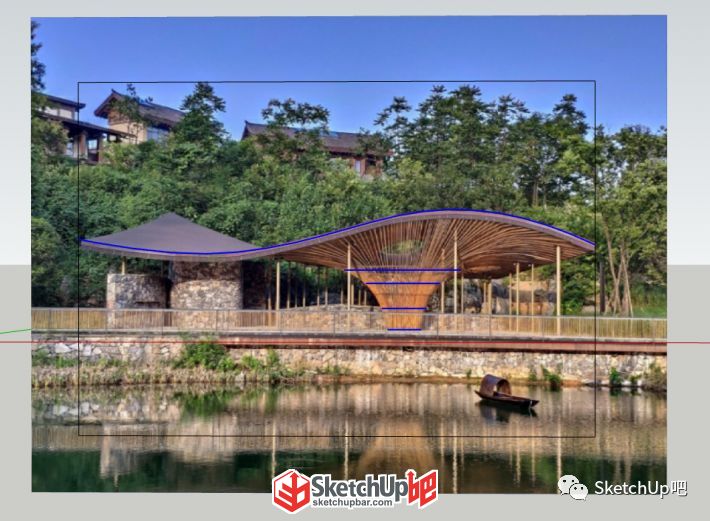

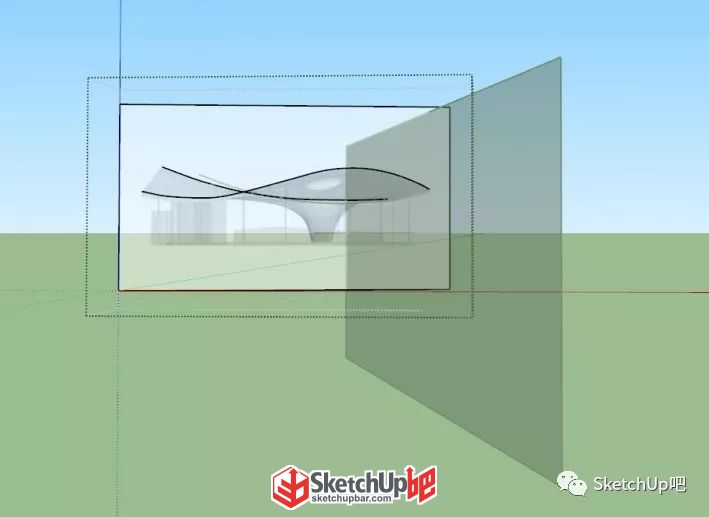

圖片源自谷德 項目由緯圖設計機構設計 萌妹語音講解視頻教程 視頻錄制：SketchUp吧-瞬息千里 完整視頻點擊【閱讀原文】進行查看 lllll赫 1.使用貝茲曲線（SUAPP編號96）描出屋檐線條

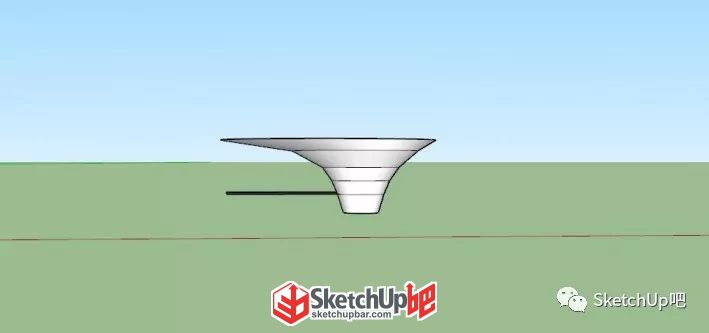

3.圓工具縮放推拉出底部形態

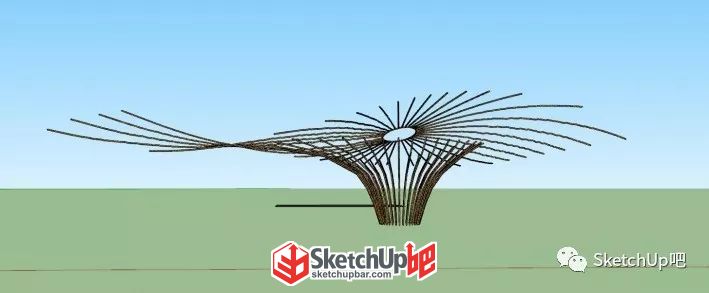

4.以底部圓形為中心使豎向薄片旋轉10°×36份

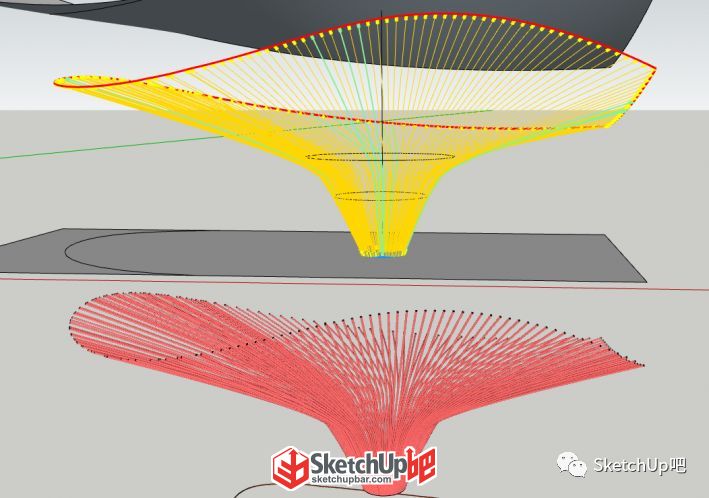

5.模型交錯旋轉的構件和薄片得到曲線后使用插件線轉圓柱（SUAPP編號148）得到曲桿構件

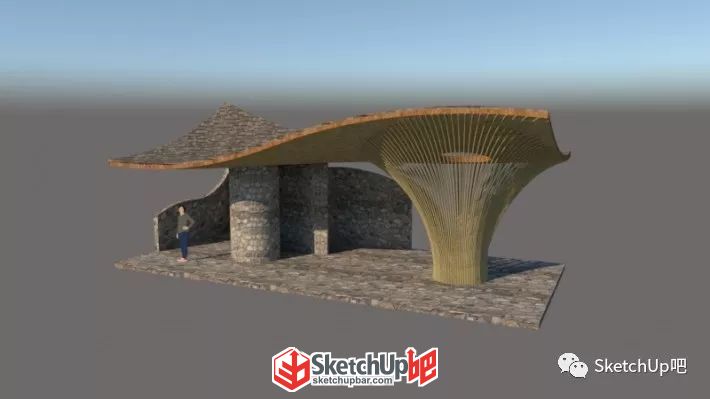

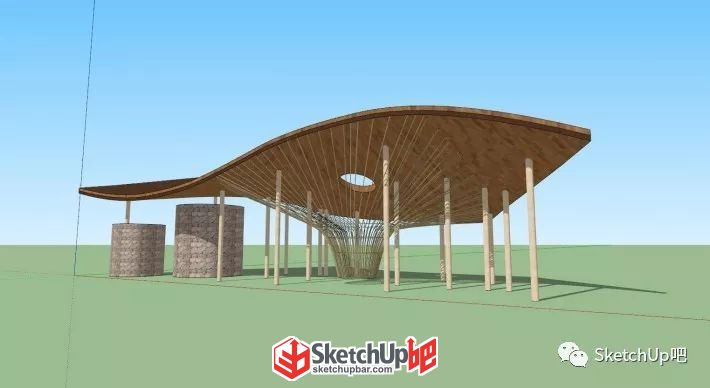

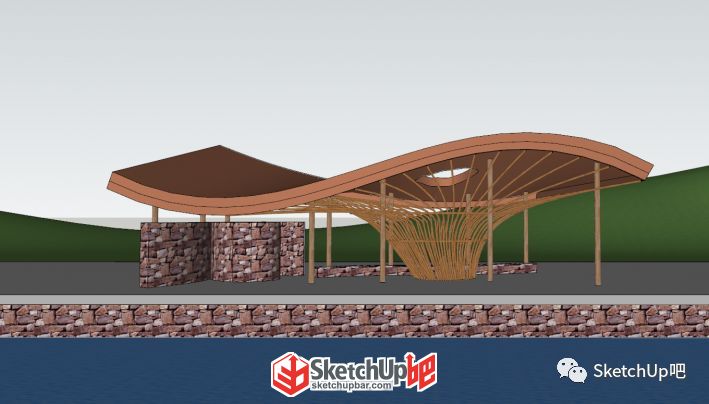

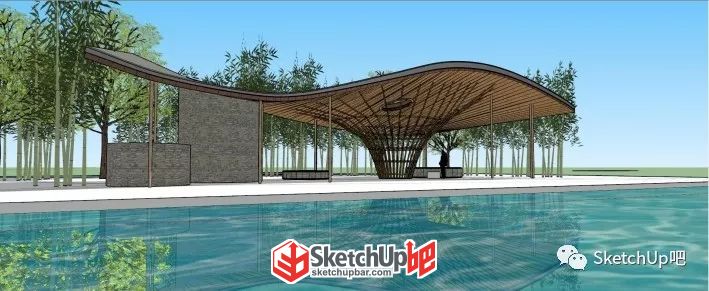

拼合模型稍做處理完成

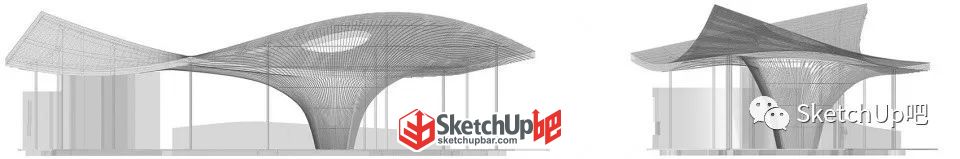

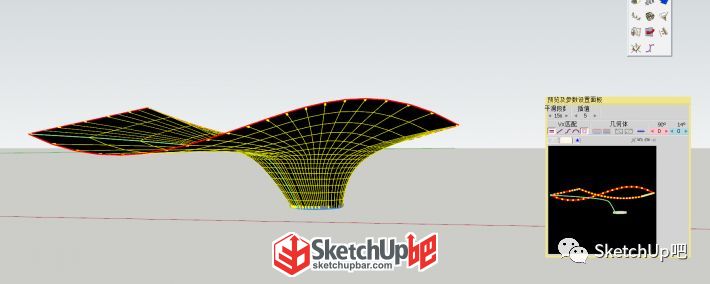

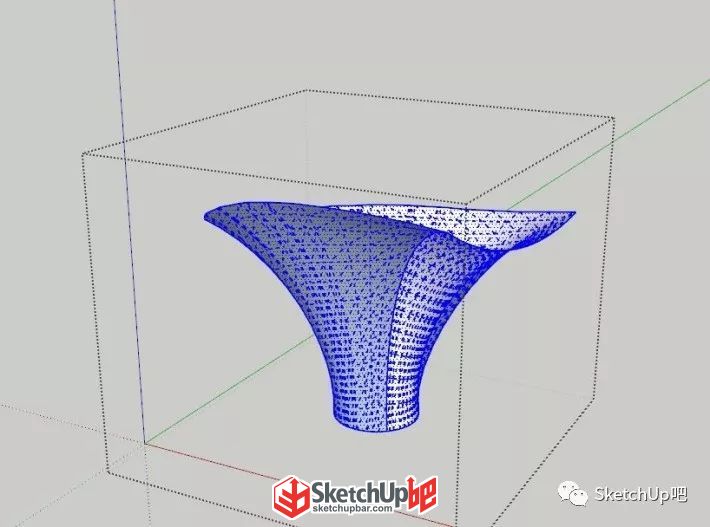

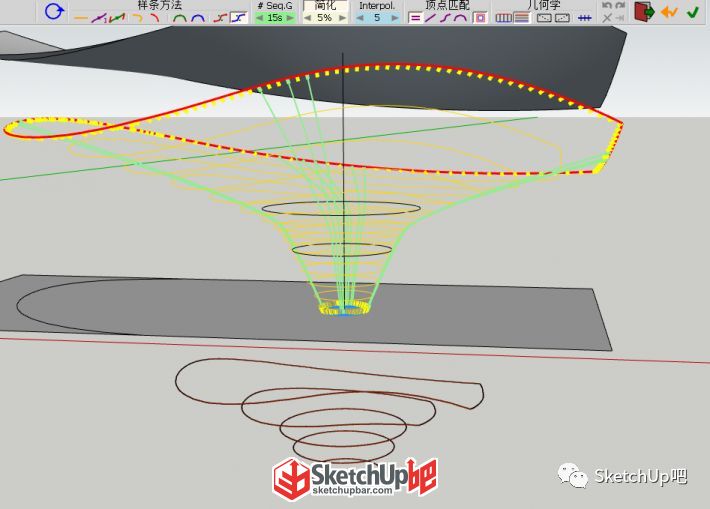

白蘭 用貝茲曲線（SUAPP編號96）畫曲線，再利用曲線放樣（SUAPP編號427）制作各部件

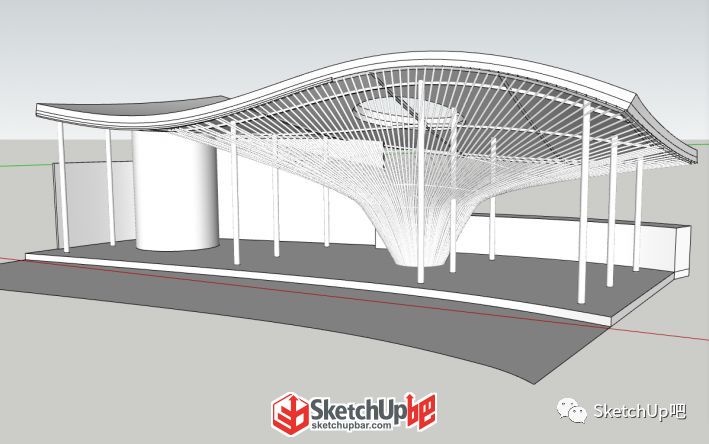

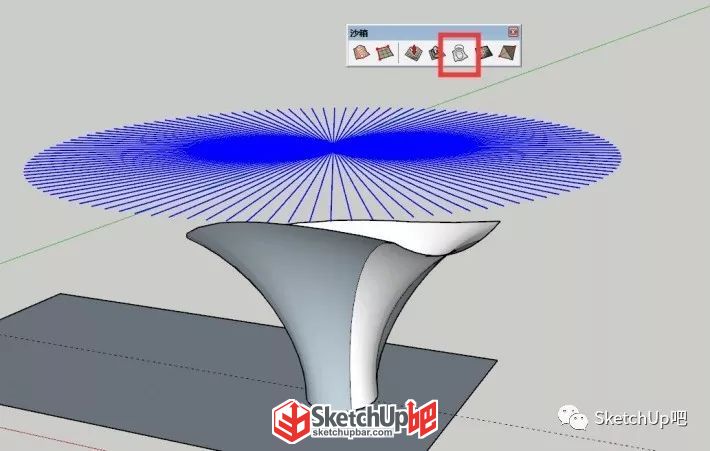

clm198909 主要用了：輪廓放樣（SUAPP編號427）,沙盒工具里的曲面投射，線轉圓柱（SUAPP編號148）

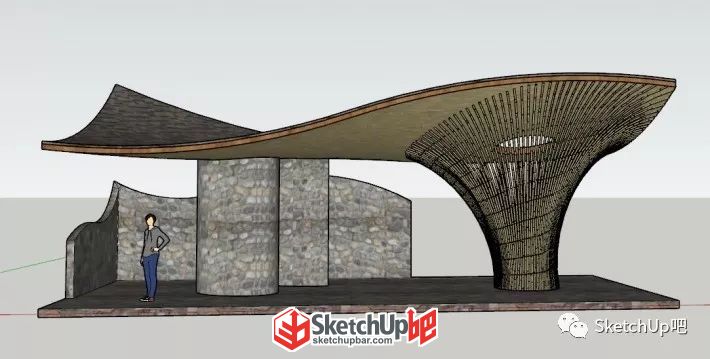

wanmfe

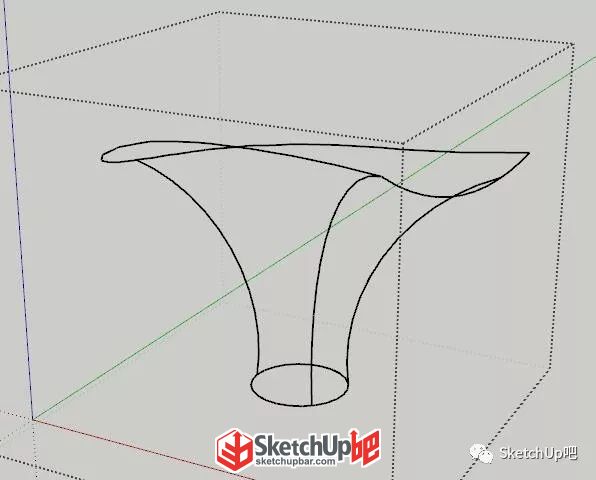

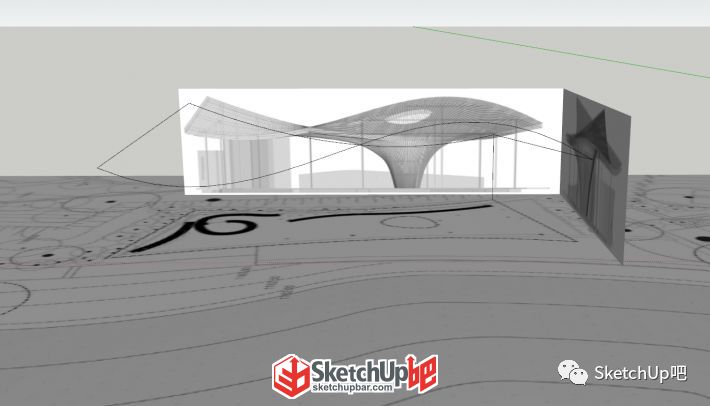

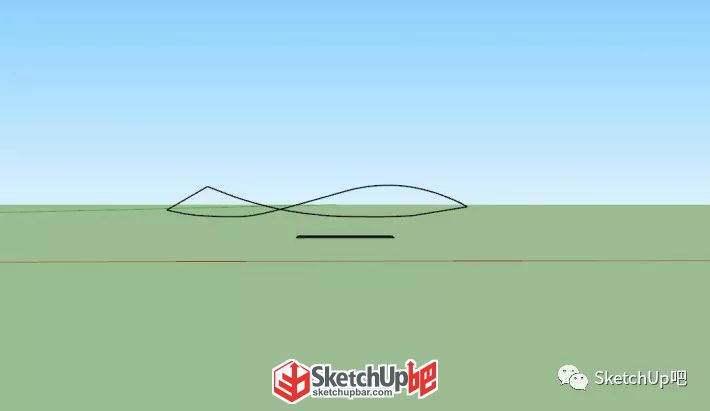

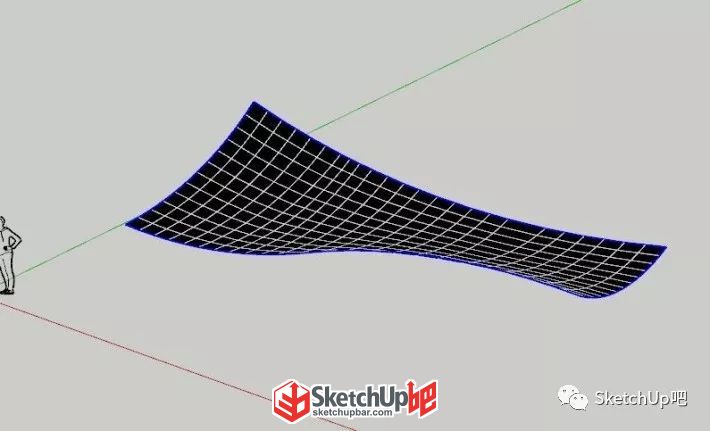

1、貝茲曲線（SUAPP編號96）描出頂面輪廓

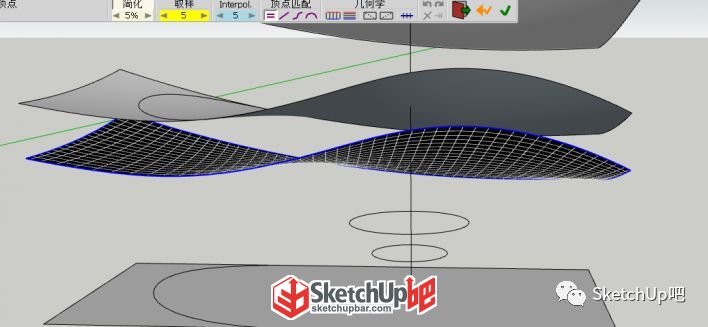

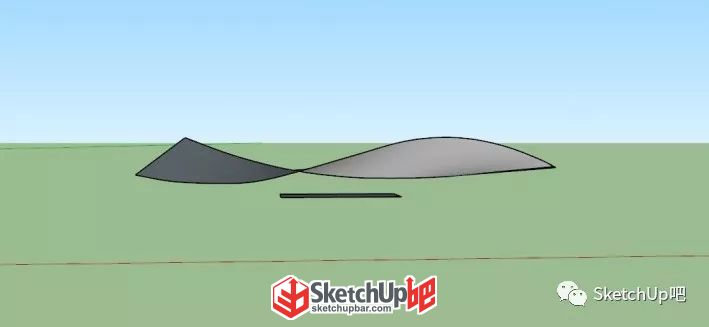

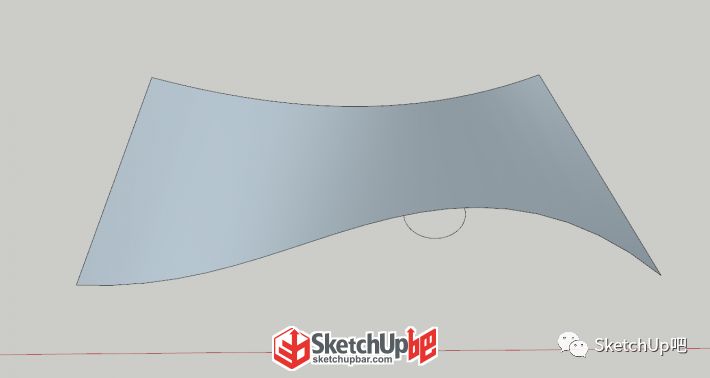

2、用輪廓放樣（SUAPP編號427）做出屋面，聯合推拉（SUAPP編號94）做出厚度

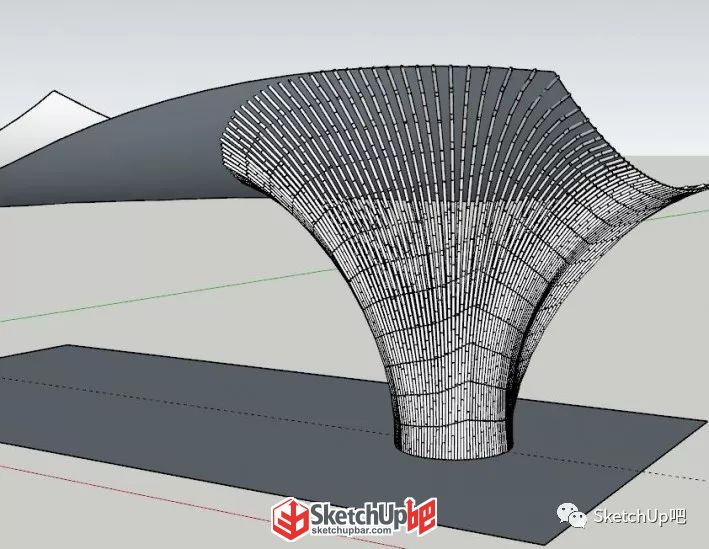

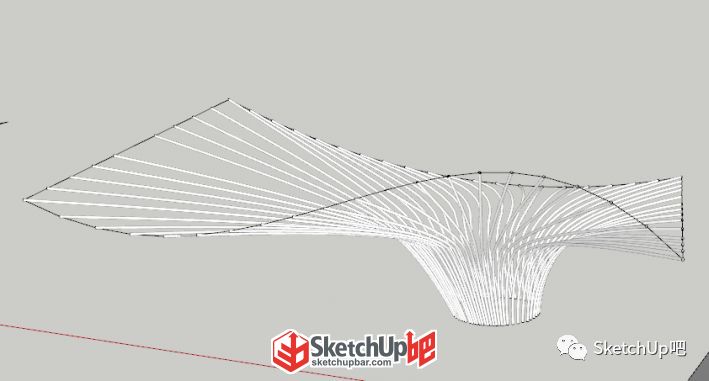

3、畫出骨架放樣節點，使用曲線放樣提取骨架線，然后用線轉圓柱（SUAPP編號148）生成骨架

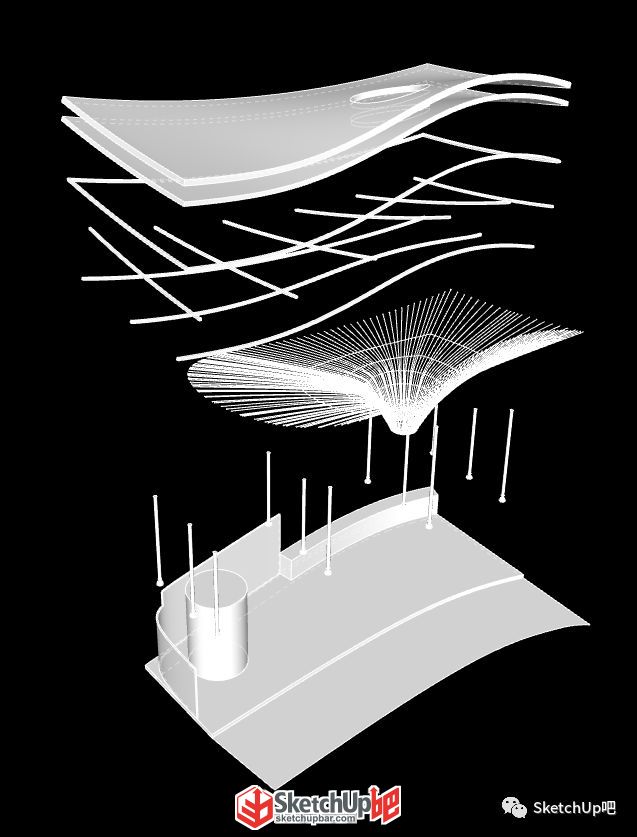

4、對齊之后完成，注意每一步都保留屋面輪廓，方便最后合成。
其它作業
我們會從交作業的小伙伴中 選出本期做的最好的一位 該小伙伴將獲得 SketchUp吧最佳技術獎勛章
www.mgcxq.cn/ke/99 本文使用插件來自 SUAPP3.4中文云端插件庫（專業版） 插件下載地址 www.suapp.me 更多視頻教程歡迎鎖定SketchUp吧 【超級講吧】欄目 www.mgcxq.cn/ke
|
