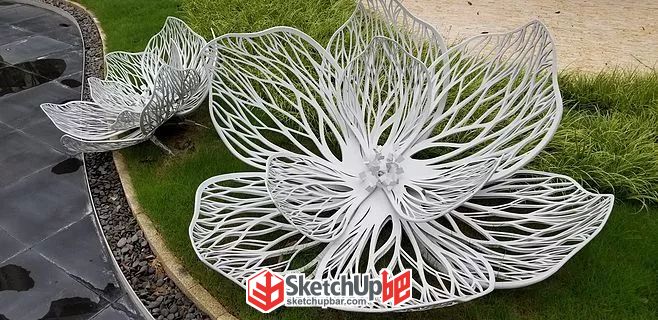

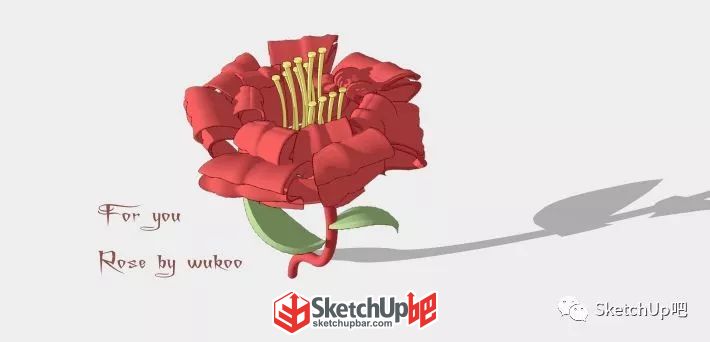

大家開工了嗎 小吧在家也要努力營業建模不能停來看看這次的主角
今天立春賞花的時節到了不能出門就讓小吧建一朵花給大家觀賞觀賞吧學會了還可以自己動手試試呢
先來看看妹紙講解的視頻吧 還帶字幕呢 完整視頻地址 www.mgcxq.cn/ke/117 視頻講解
圖文教程

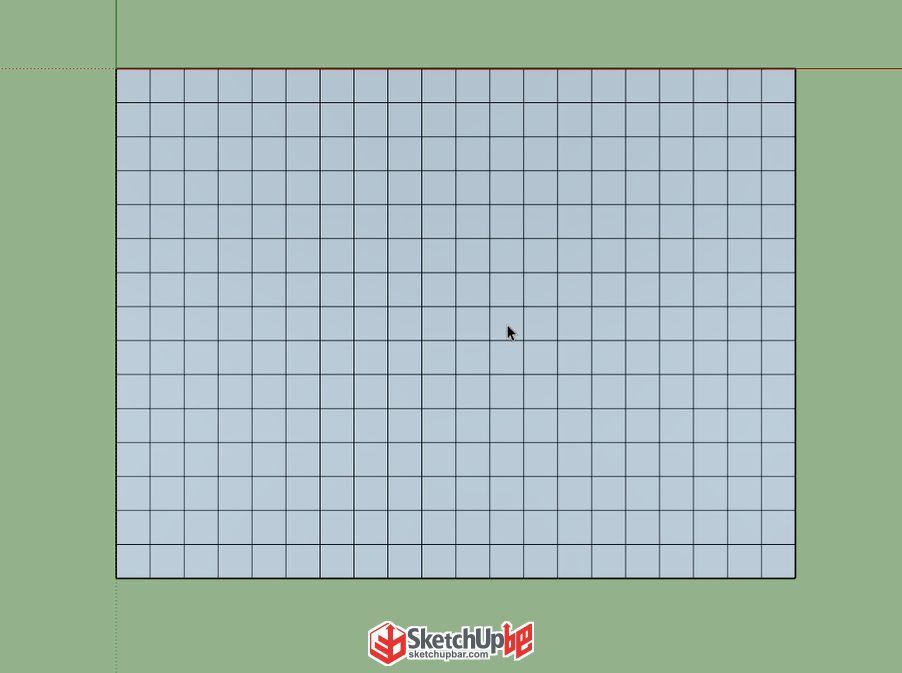

首先我們用沙盒工具創建一個平面

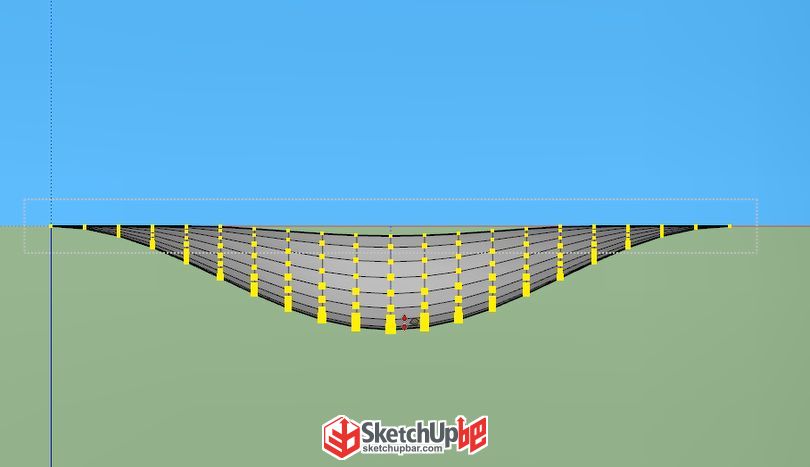

平面創建好了之后我們將平面做出起伏，花瓣的凹槽就做出來了

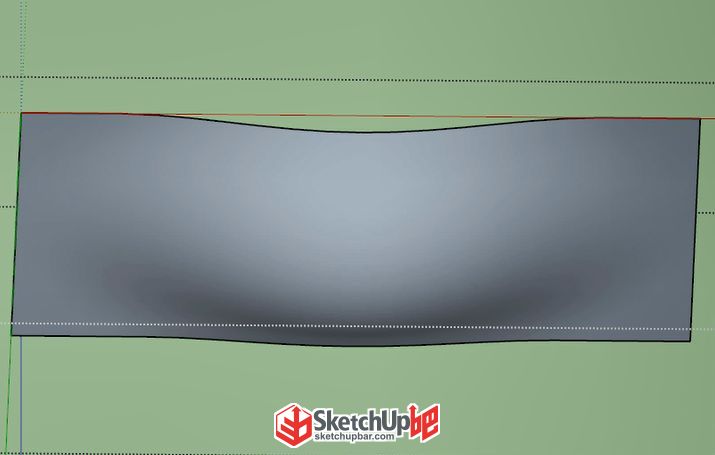

接著我們把平面進行柔化

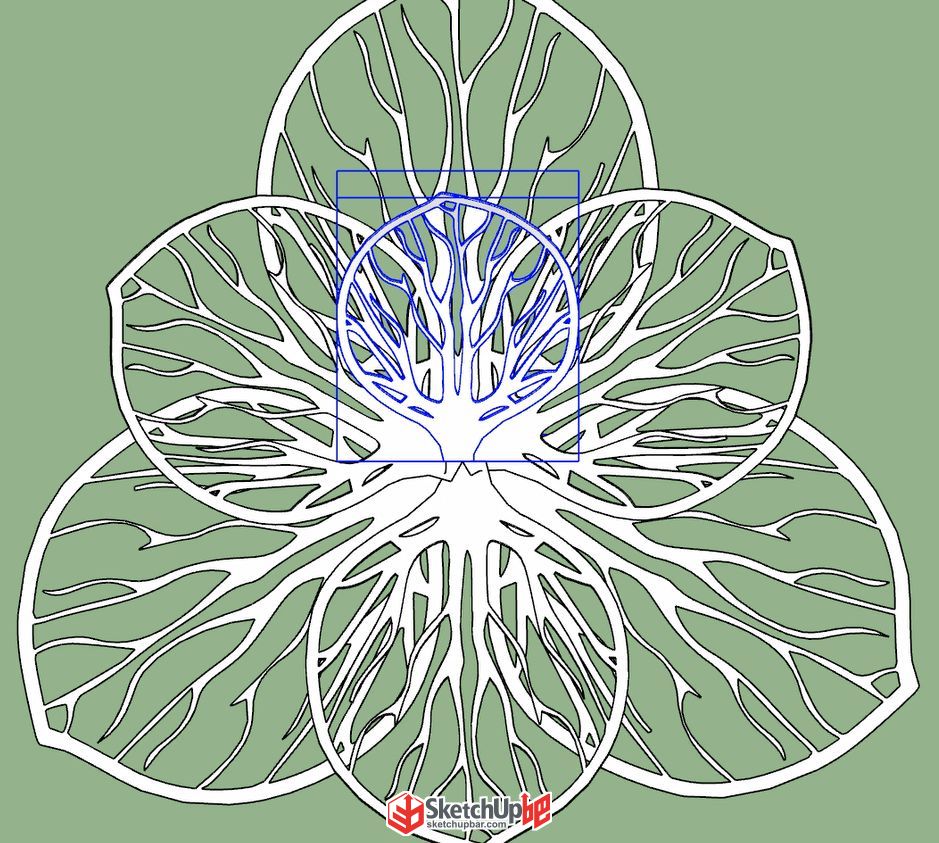

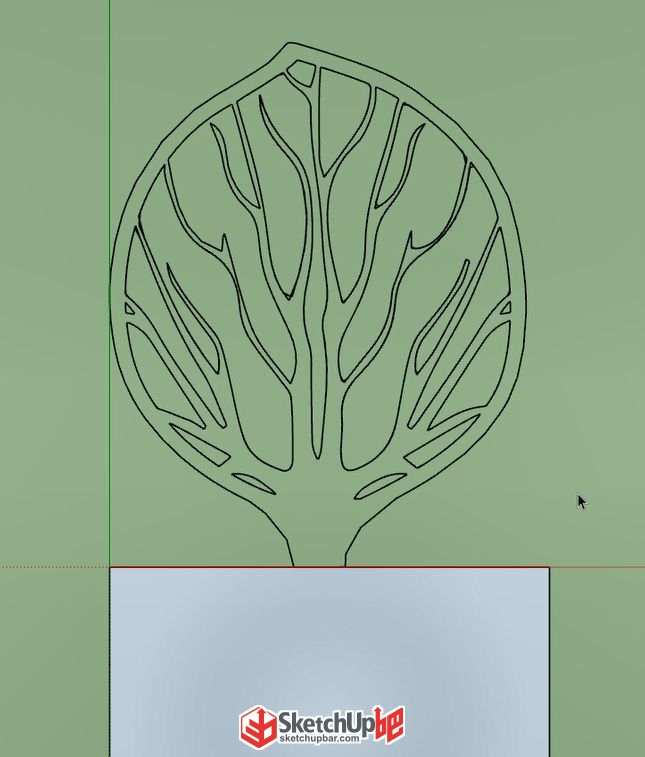

接著我們導入提前準備好的DWG紋路文件，調整一下大小，移動到曲面上方 這里我借助了AI來制作DWG文件，詳細的制作方式可以參考瞞不住啦！連SU都在集福了？

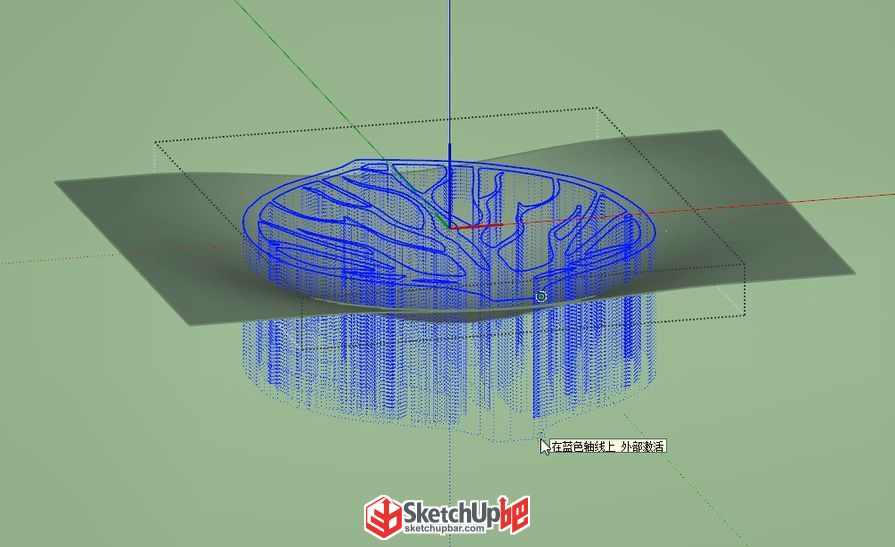

接著我們要把紋路投到曲面上，一般我們可能會用曲面投射，但是這個紋路比較復雜且線段較多，為了保證萬無一失，我們這里使用模型交錯來做 我們需要把紋路拉伸成面，全選線條，使用【拉線成面】（SUAPP編號156）將線條拉成面，拉伸后的面和曲面完全相交

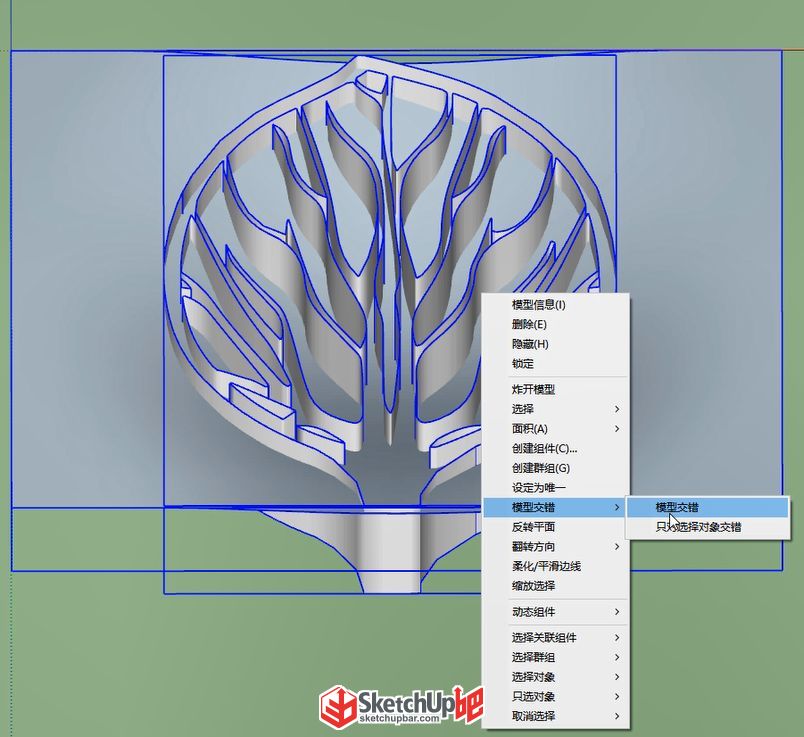

接著使用模型交錯，在曲面上得到紋路

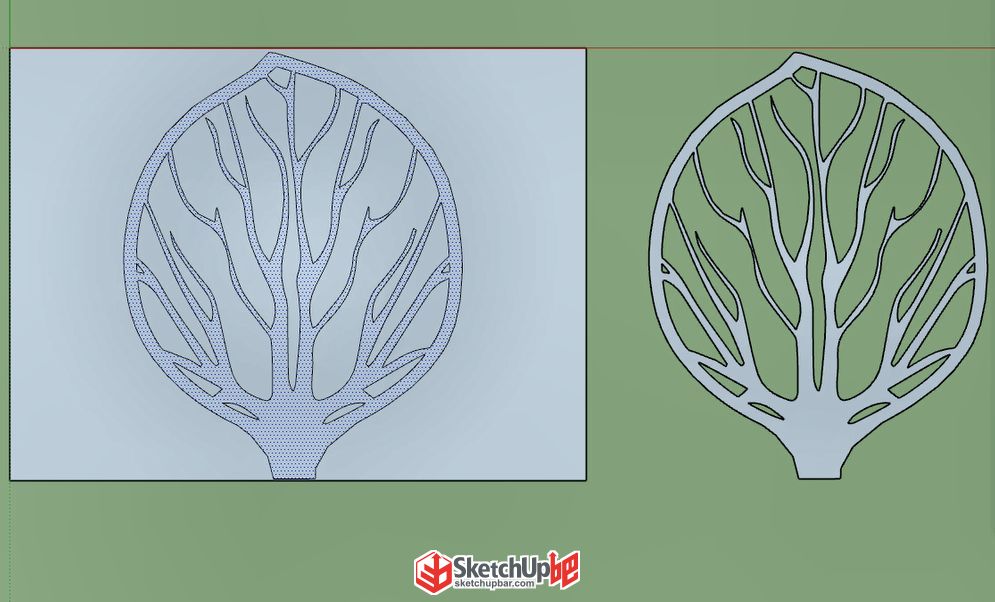

然后把紋路面直接復制一份出來
接著呢我們就要給紋路做出厚度了，這里我們用兩種方式來做，對比一下哪一種更好，先復制一份 第一種就用最常見的方式【超級推拉】（SUAPP編號94）來做

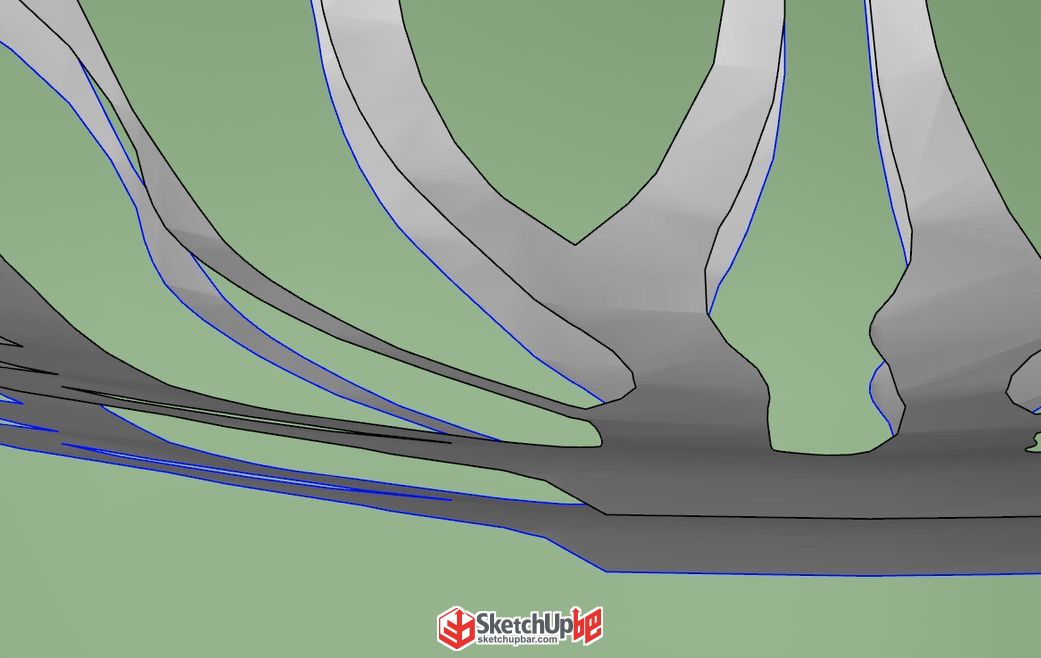

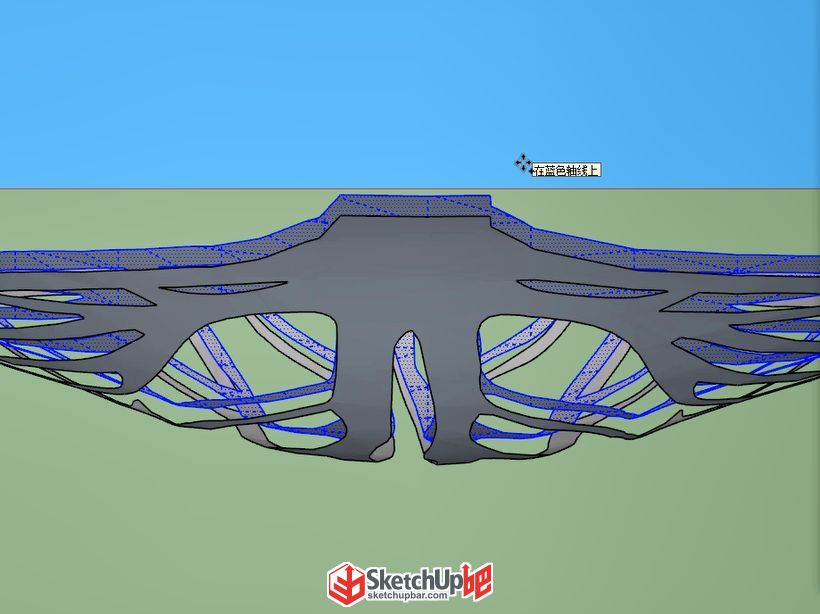

我們可以看到有很多破面，且面也不平滑，效果不是特別理想 接著第二種方式，我們先把面復制出厚度的高度
接著選中一個面，使用【增強選擇】（SUAPP編號3）中的只選擇線把邊線選中

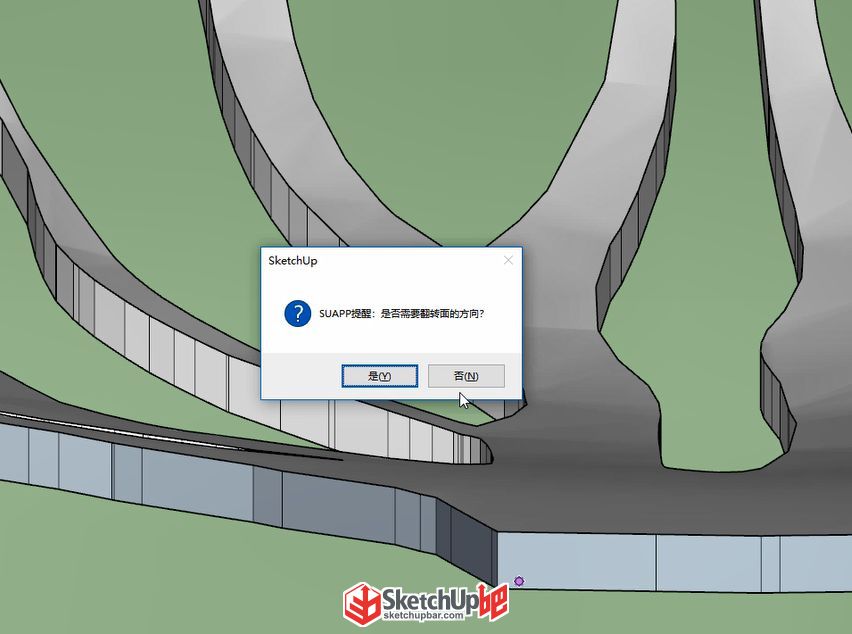

然后再次使用【拉線成面】（SUAPP編號156）把邊線拉伸成面

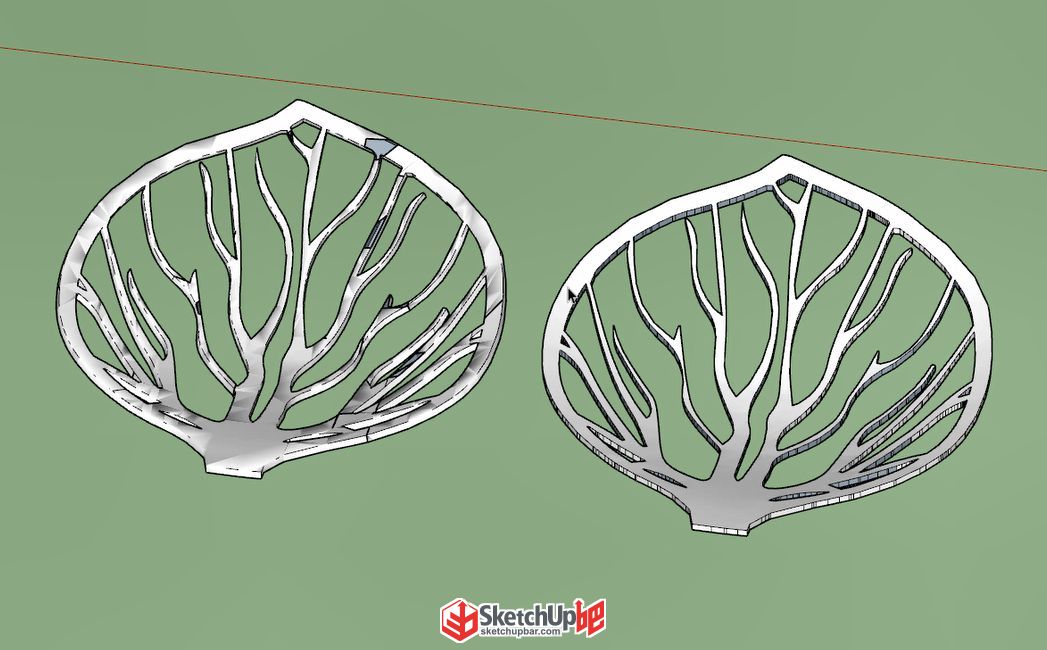

對比一下，第二種方式做出來的比第一種的要好看
我們就保留好看的這個，一個花瓣就做好了，接著復制出調整大小角度就可以了

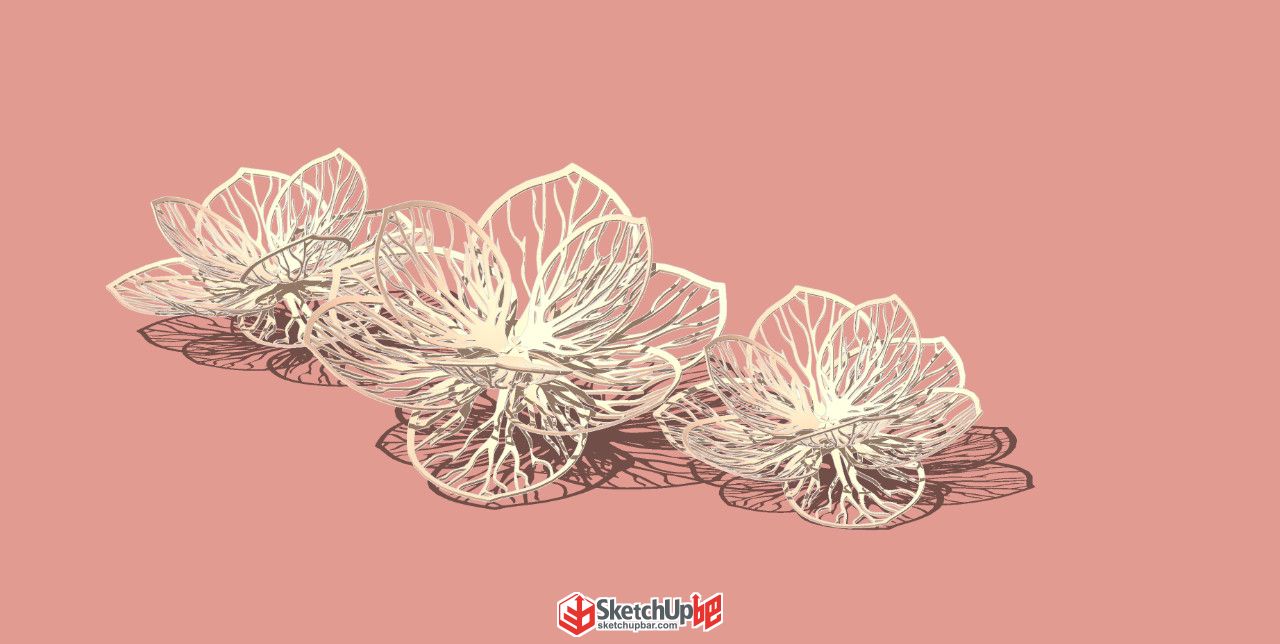

好了，這朵花我們就做好了
本文使用插件來自 SUAPP3.4中文云端插件庫（專業版） 插件下載地址 www.suapp.me 更多視頻教程歡迎鎖定SketchUp吧 【超級講吧】欄目 www.mgcxq.cn/ke 神通廣大的小吧當然不止這朵花我還要送你這些花 （戳圖片轉跳）
