視頻錄制：SketchUp吧瞬息千里

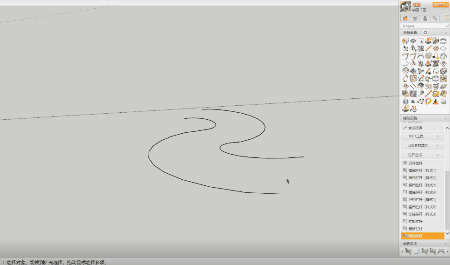

方法一1、首先繪制一個曲線，這里使用的是圓弧工具。

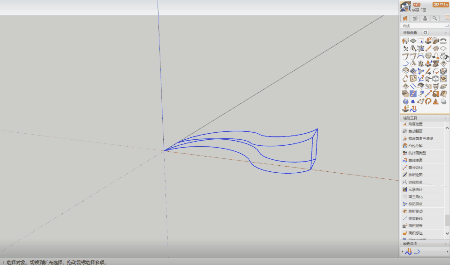

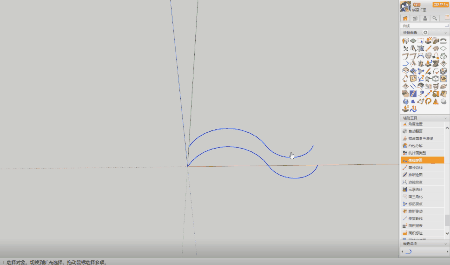

2、繪制后將曲線選中進行批量焊接（SUAPP編號408）。把曲線復制一個，選中兩根曲線使用曲線坡道（SUAPP編號44）設置合適的參數，確定后就會生成坡道的輪廓。
SUAPP可將常用插件直接拖入快捷面板方便后續使用。

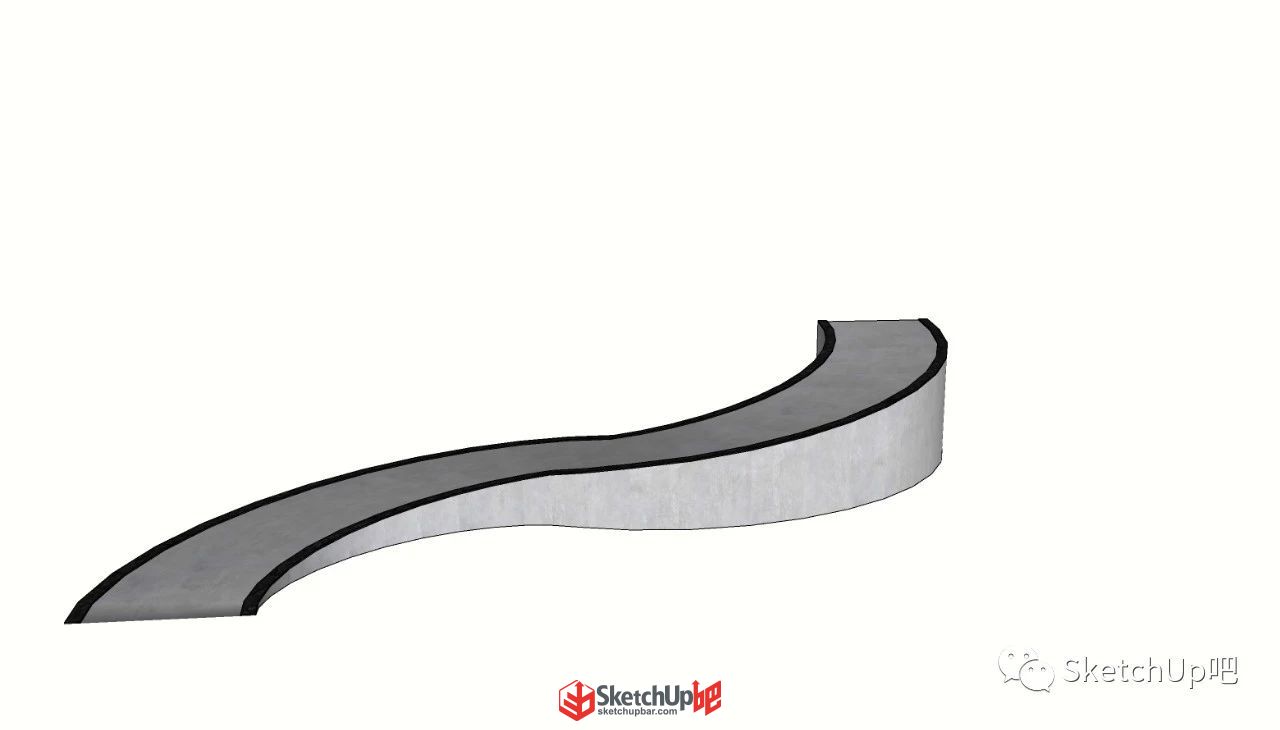

3、這里只需全選線條使用輪廓放樣（SUAPP編號427）這樣一個曲線坡道就完成了。

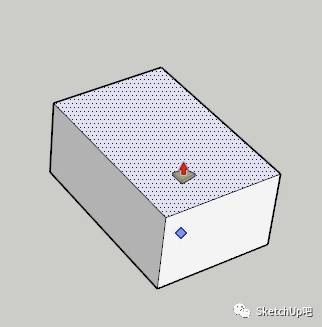

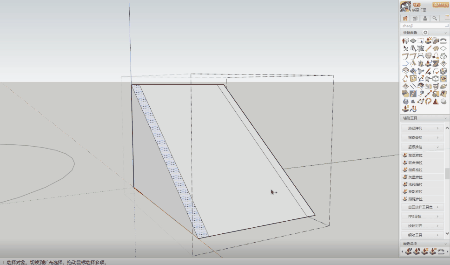

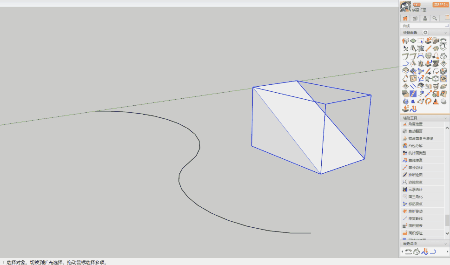

2、選中其中一個邊鎖定藍軸向下移動和下方重合。

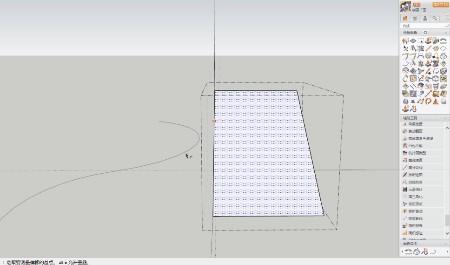

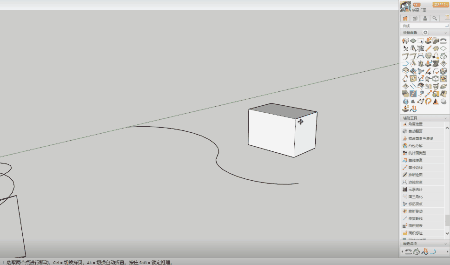

3、將體塊創建為群組并在群組外繪制一根線條。

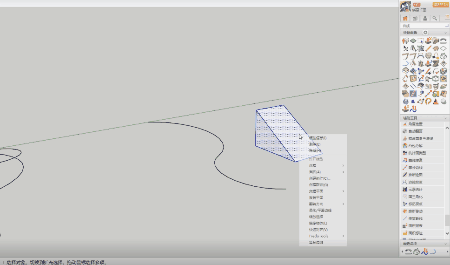

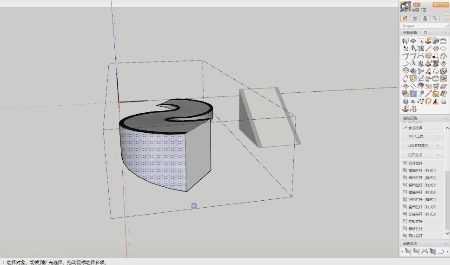

4、選中群組使用形體彎曲（SUAPP編號118）點擊鍵盤中的上下方向鍵可修改起點與終點位置，回車確認。

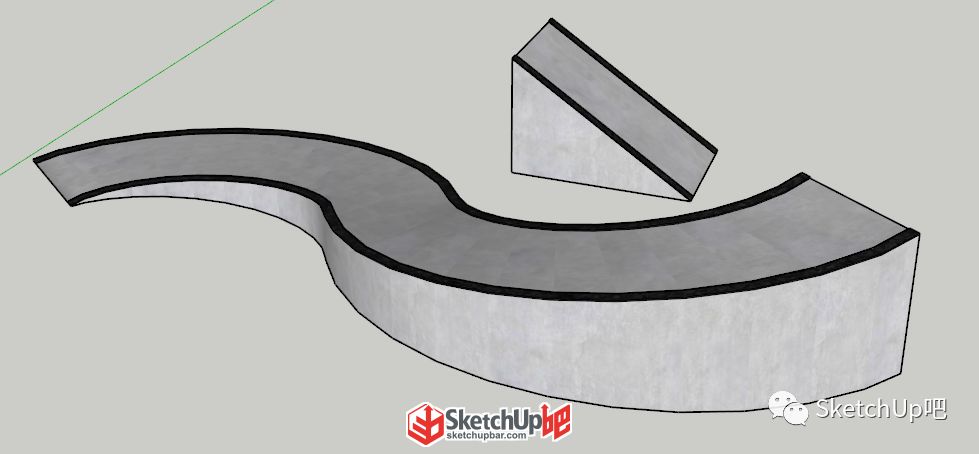

如果說要做路沿石要怎么做呢？5、只需在三棱柱這個群組中提前繪制即可，使用偏移工具進行偏移，注意打斷和連結線條。
7、再次使用形體彎曲，你們看這部帶有路沿石的坡道不就完成了嘛。
注意：曲線坡道的寬度與三棱柱的寬度相同、高度同樣，所以在繪制三棱柱時就要提前把數據計算準確。 8、當然繪制欄桿也有技巧、先把曲線提取出來進行焊接。
9、需要注意欄桿的段數時和曲線的段數相同的，使用欄桿生成（SUAPP編號328）就可直接生成多款欄桿樣式。

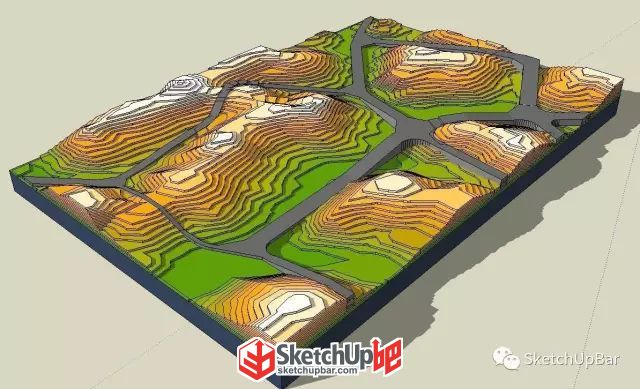

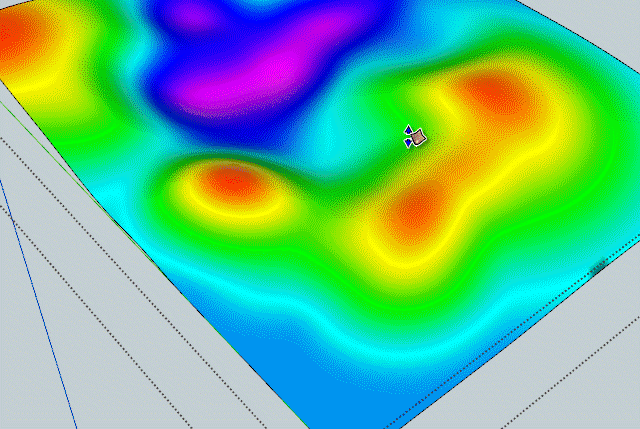

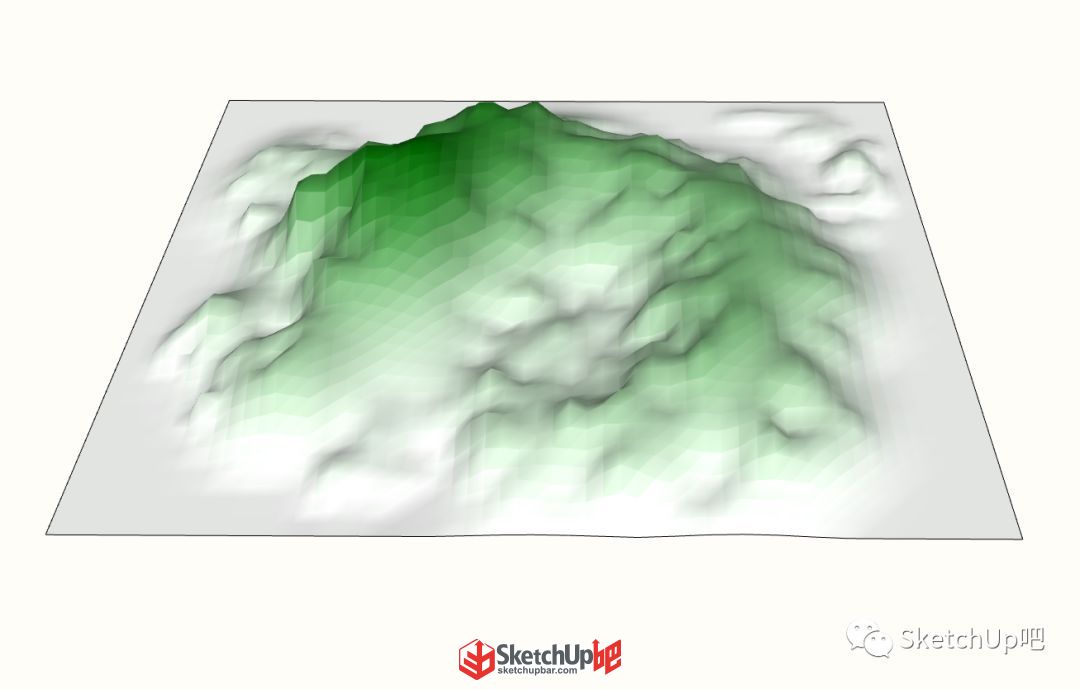

曲線坡道的建模技巧你會了嗎？ 景觀建模中你還有哪些疑問歡迎在評論區留言討論 ◆ ◆ ◆ ◆ ◆ 看完是不是覺得不過癮？ 這還有更多地形小知識↓↓↓
