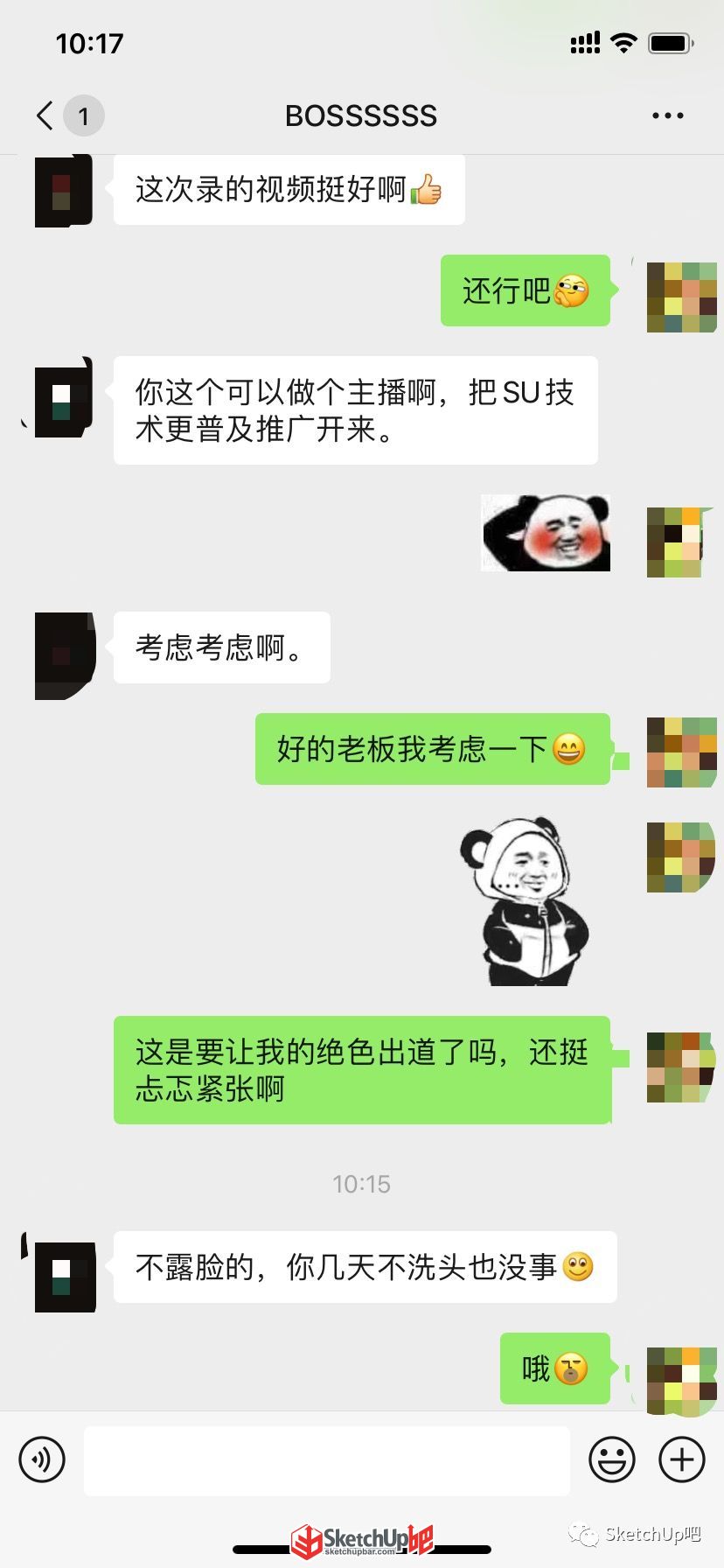

SU建模主播？？？

我的臉還露不露了？

老板你這讓我很尷尬啊

不過還是YY了一下萬人觀看的盛況

想什么呢

還是先來看看今天的建模吧

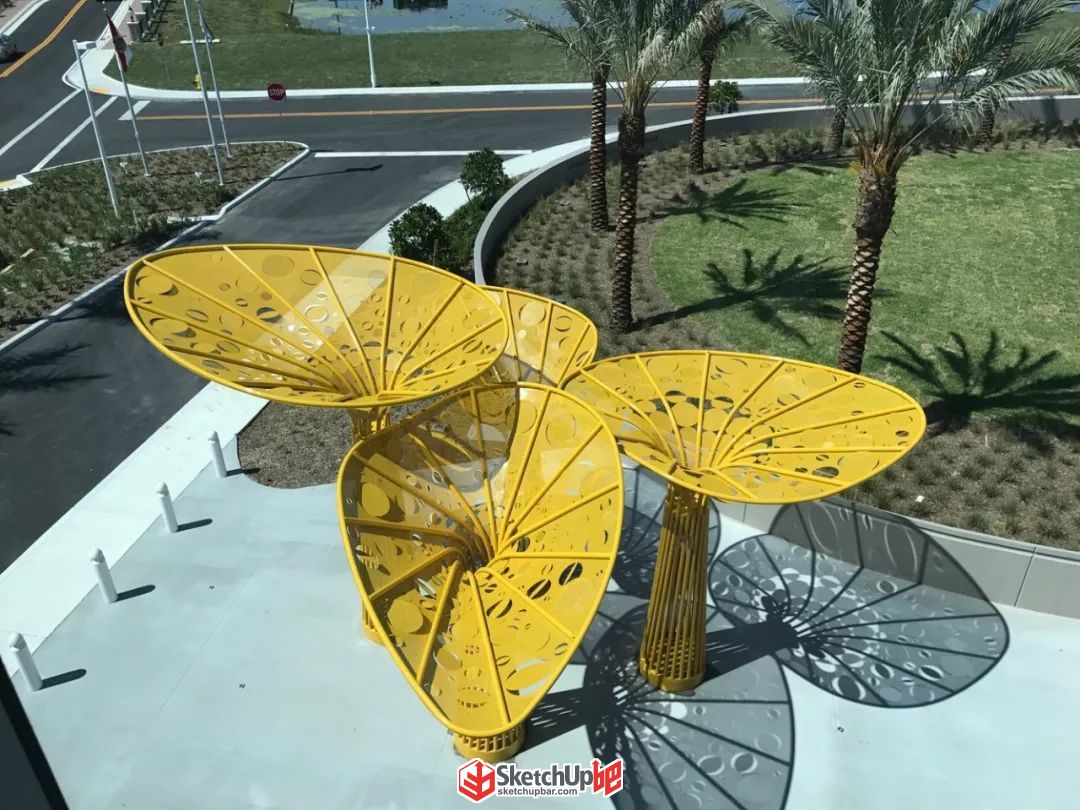

圖片來源：archdaily

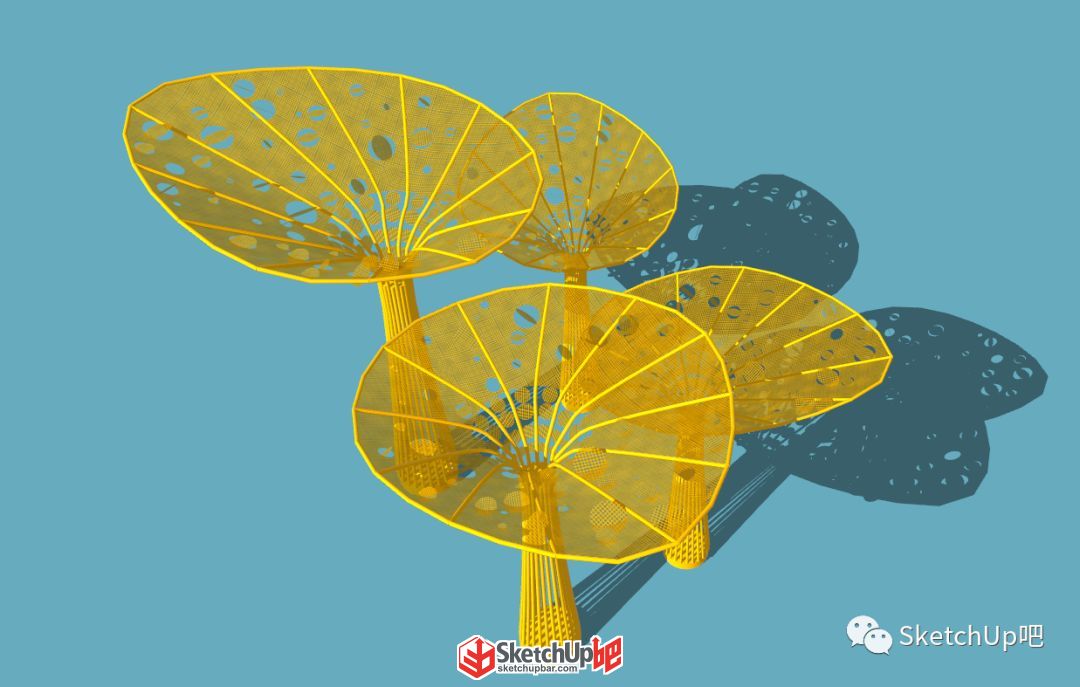

上面是小吧建的

怎么樣

還原度還算可以吧

接著就來和小吧一起學習啊

視頻教程

老規矩

首先奉上

小姐姐講解的帶字幕教程

www.mgcxq.cn/ke/119

視屏錄制：SketchUp吧—彈指神通

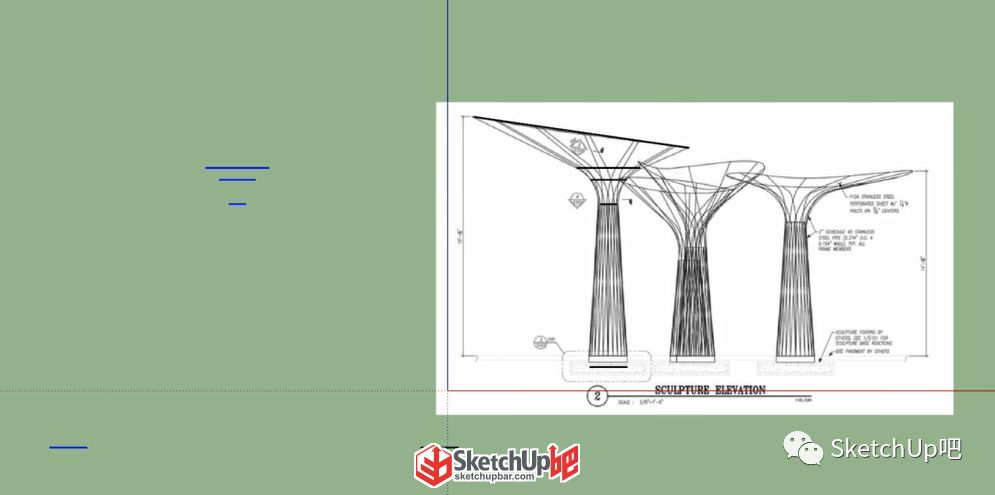

首先使用圓形工具畫圓，鋼柱一共有24根，我們就將邊線數量設置為24

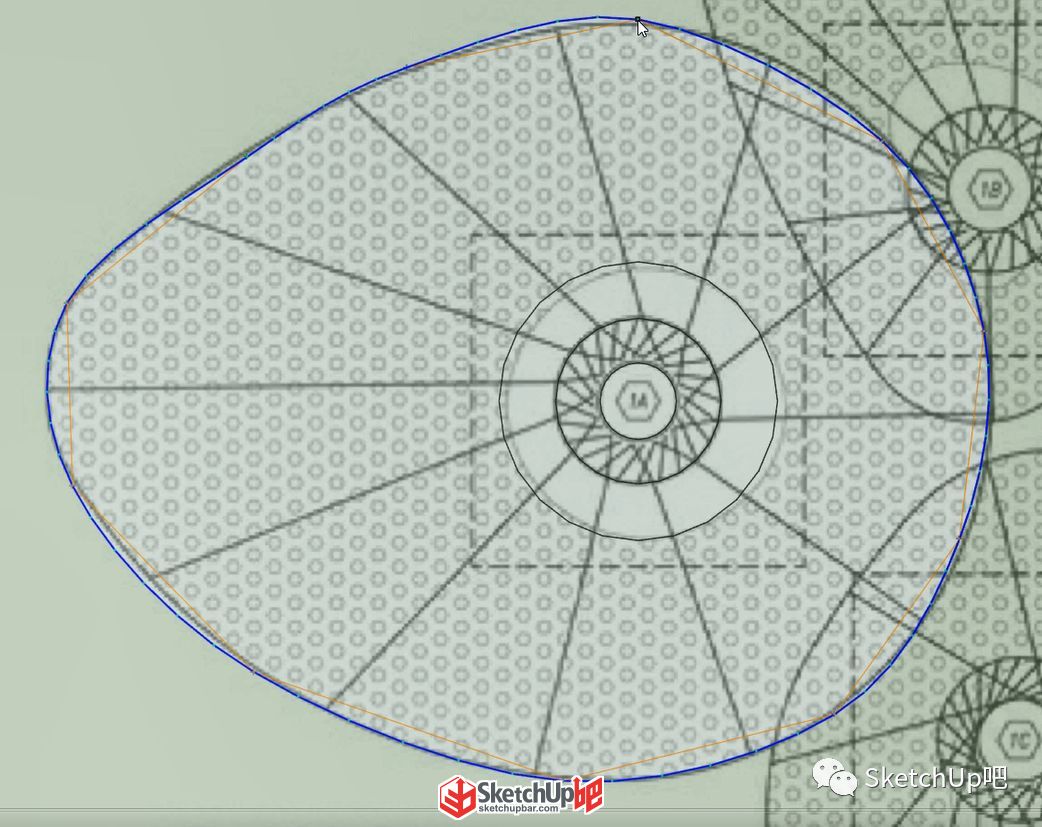

接著再畫最外層的輪廓，這里使用【貝茲曲線】SUAPP編號96中的樣條曲線來繪制，畫好之后調整控制點，到合適的位置

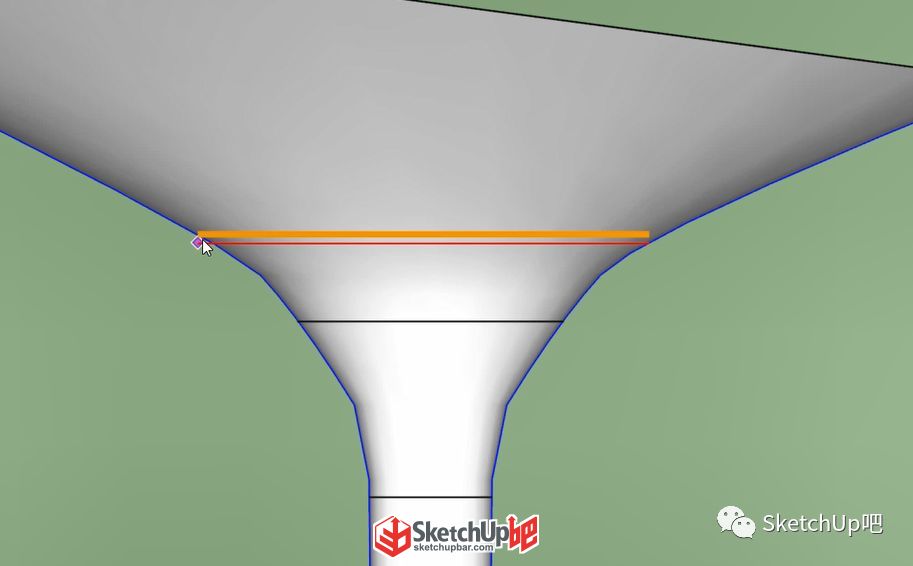

接著就把面刪除掉，然后就參考立面圖，把這些邊線移動到合適的位置

畫一條參考線，然后將參考線和中間的3條輪廓線復制一份出來，后面有用

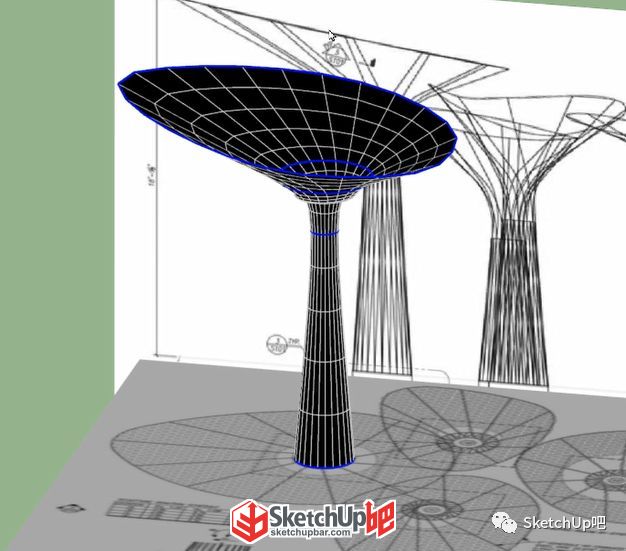

接著我們就要開始放樣了，放樣之前記得調整一下固定段數多段線，這里調整為24

全選線條，使用【曲線放樣】SUAPP編號427進行放樣

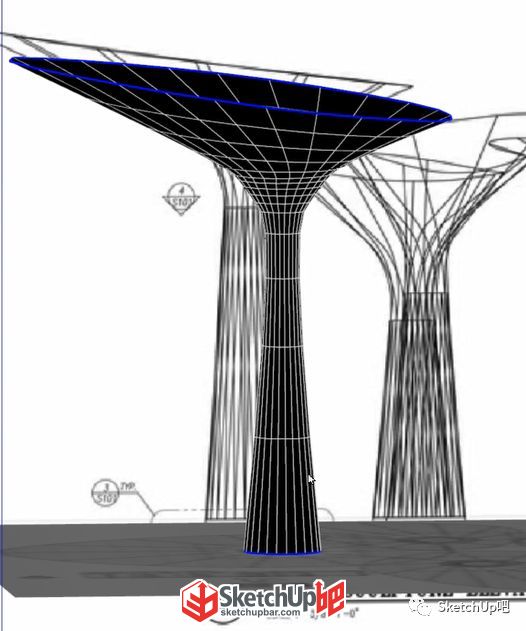

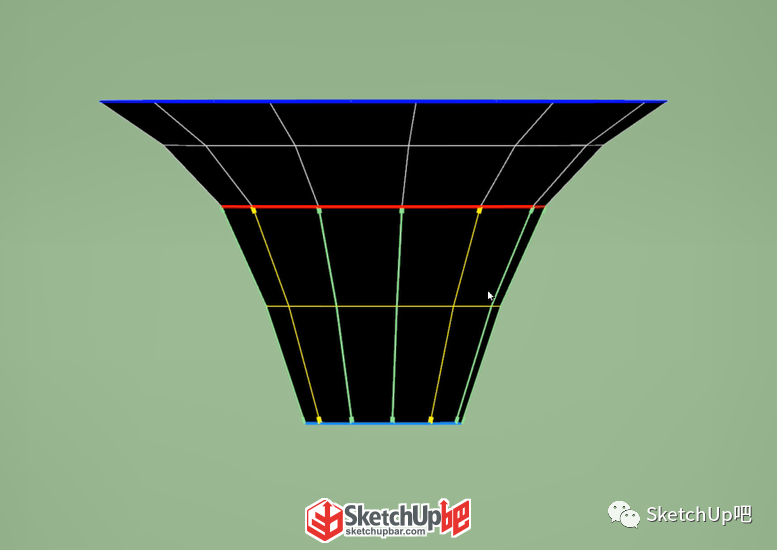

這里已經放樣出來了，但是形狀不對，需要調整一下，我們換成單一F—樣條曲線連接，這樣就對了

這次放樣我們準備來做鋼柱，所以這里點擊僅生成表面縱向線段

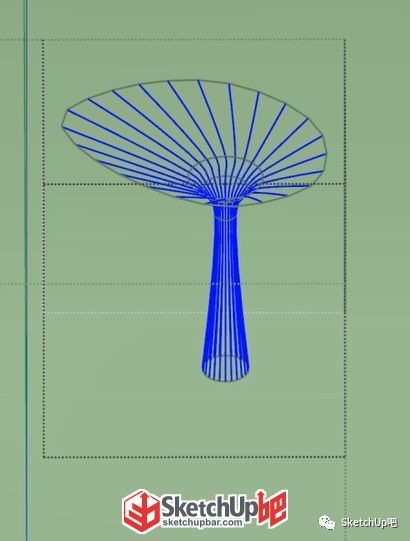

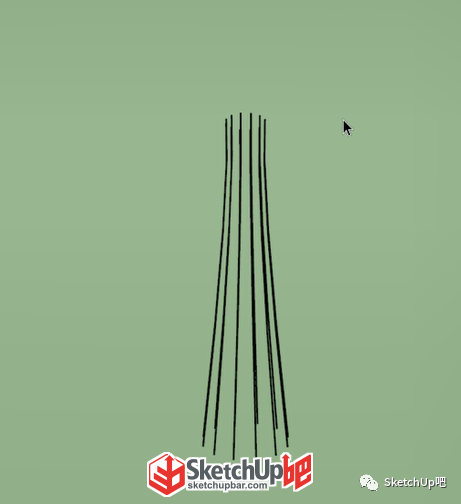

縱向上的線條就出來了，這兩張參考圖可以刪除了，接著再把它復制一份出來

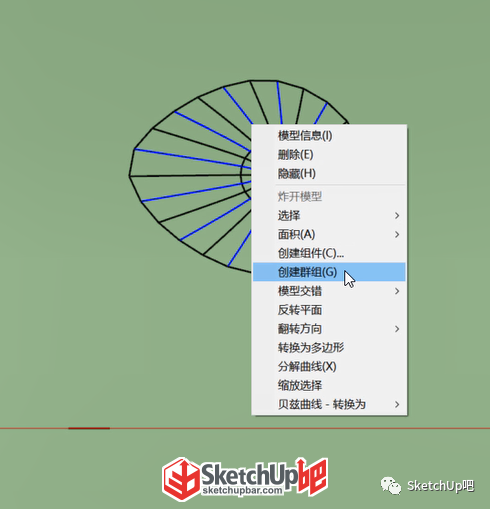

然后我們就來做鋼柱，先把復制出來的部分整體成組，然后進入到群組內部，全選線條，使用【批量焊接】SUAPP編號408將線段全部焊接

然后每隔一段選中一段，ctrl+x將線段進行剪切，退出群組，將線段定點粘貼出來

再把線段成組，方便選擇，我們?cè)趨⒖季€的位置再描一條，然后把參考線和定點粘貼出來的線段移動到旁邊

這樣呢，一邊是長鋼柱所需要的的線段，一邊是短的所需要的

既然是短的就需要裁掉一部分，先用鉛筆工具畫出裁剪的參考線

然后使用【對象切割】SUAPP編號298中的對象切除把多余的部分切除掉，這里注意方向，橘紅粗線的朝向是保留的部分，上面就切除掉了，刪除參考線

接著我們來處理長鋼柱的線段，先把不需要的圓環刪除，然后選中豎向線條使用【線轉圓柱】進行轉換，長鋼柱就生成了，然后同樣的方式把頂部的一圈生成圓柱

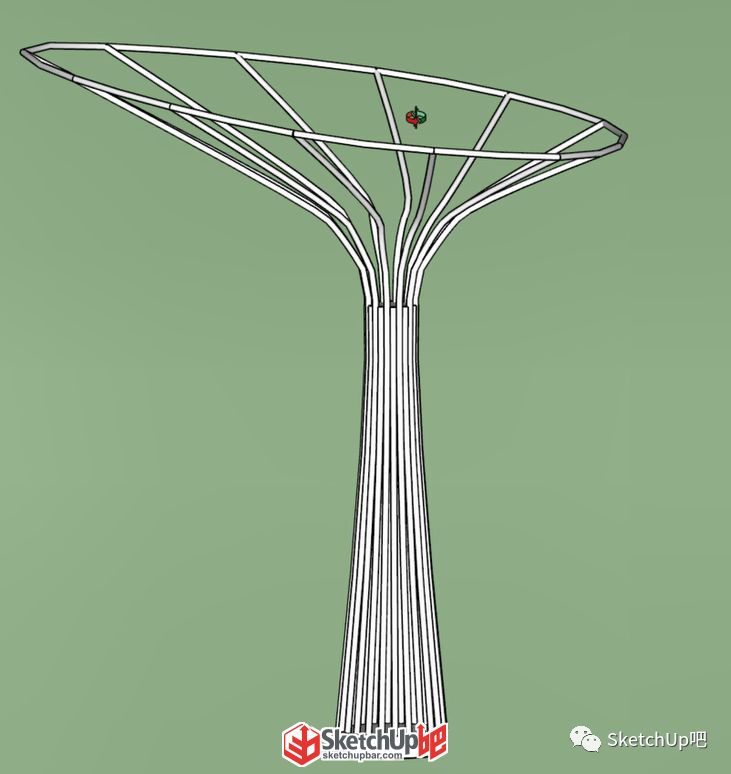

再來同樣的方式生成短的鋼柱，然后根據參考線將兩部分合并

知道你看累了

休息一下

做個體操怎么樣

小吧為了你們的健康真的是操碎了心啊

做操結束

學習繼續

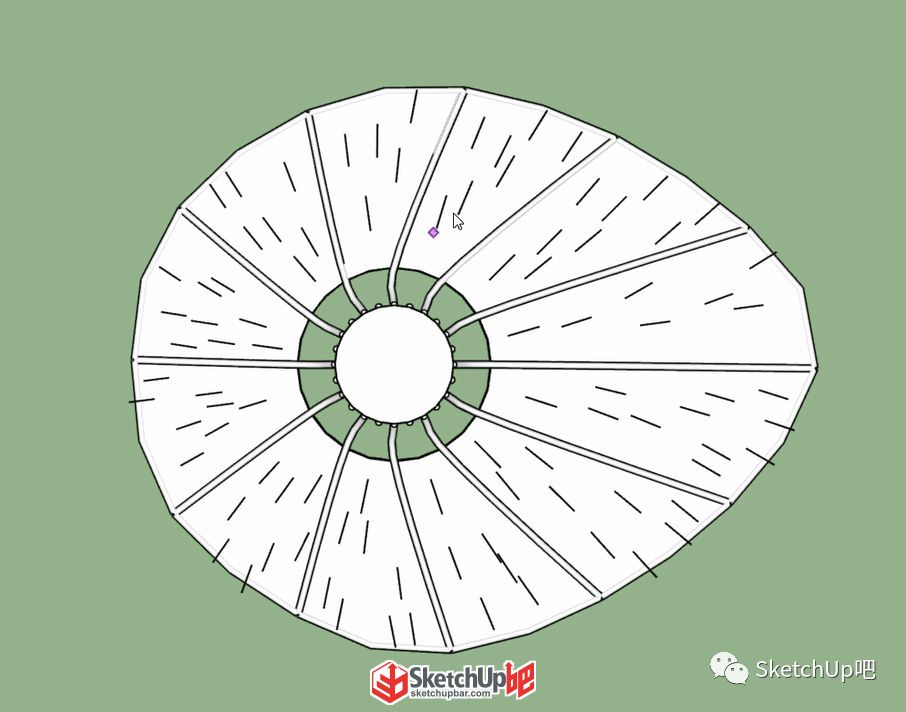

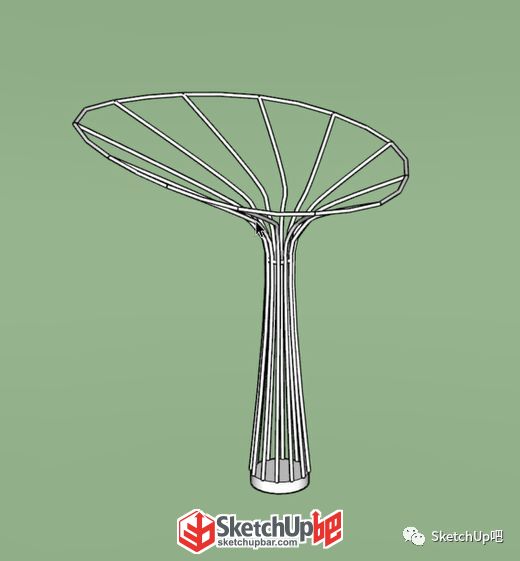

鋼柱的部分我們做好了，接著我們來做格柵的部分，同樣先放樣，得到面，然后進行切割，保留需要的部分

接下來我們就來確定圓形的位置，圓柱位置是沒有圓片的，我們可以把面移動到鋼柱的位置，參考鋼柱的位置來確定

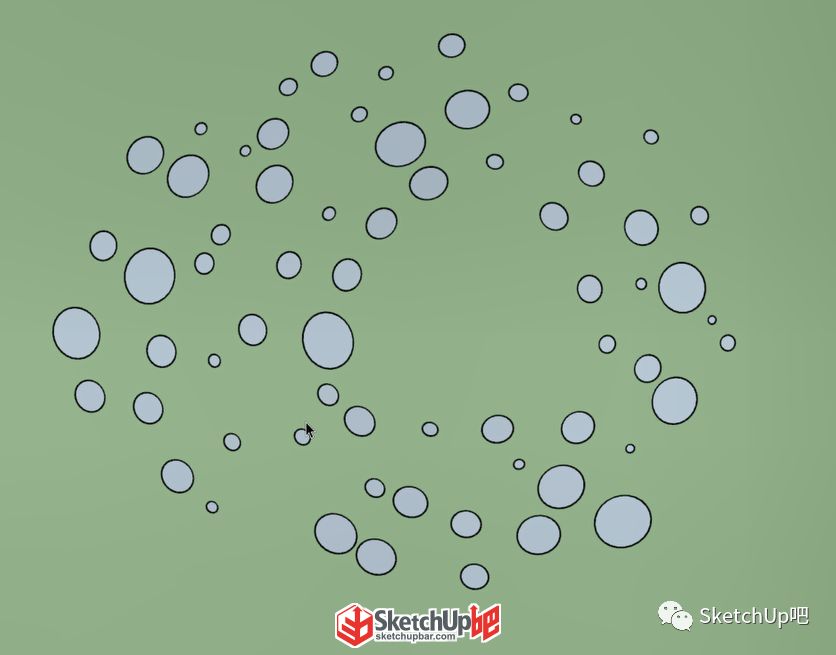

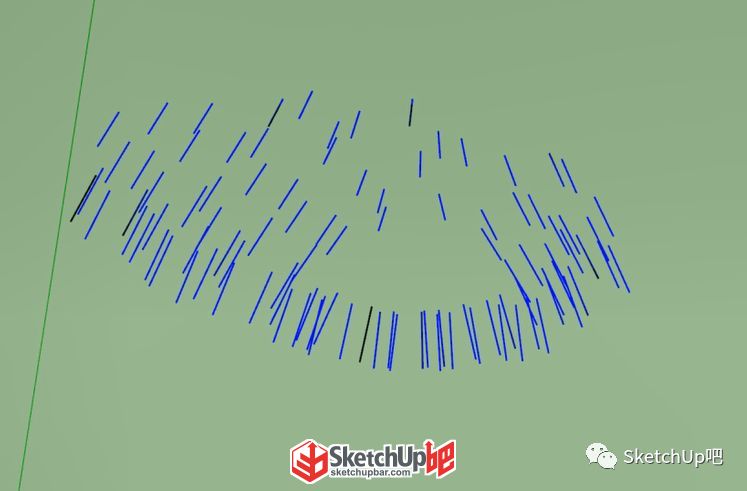

接著我們使用【三線工具】SUAPP編號179中的繪制法線來畫面的垂線，來確定圓片的位置，可以隨意一點，不用太整齊

接著隱藏曲面，然后將所有的直線轉換為統一的組件，這里使用【批轉組件】SUAPP編號242中的線轉組件

然后進入到其中一個組件，使用【路徑垂面】SUAPP編號177中的圓形垂面畫垂直于直線的圓

圓在組件的外部，我們把它進行剪切，定點粘貼進組件的內部，這樣圓就畫好了，直線就可以刪除了

我們進入組件，把內部的圓組件炸開，接著我們就可以調整大小和角度了

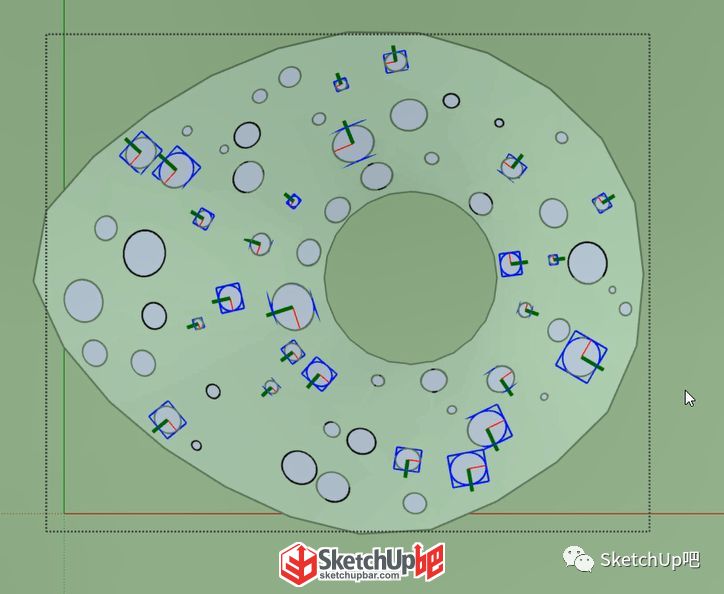

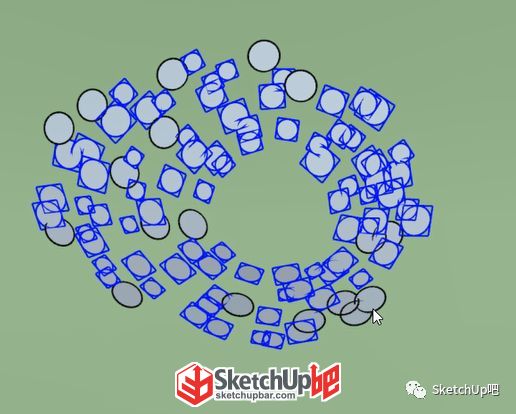

全選組件，使用【隨機選擇】SUAPP編號157，輸入選擇的比例

接著使用【多重縮放旋轉】SUAPP編號273中的隨機縮放旋轉，輸入最小和最大的比例因子數值

剛剛選中的圓片就在這個范圍內進行的縮放，我們可以多操作幾次，直到滿意為止

接著把圓復制一份出來，再顯示曲面

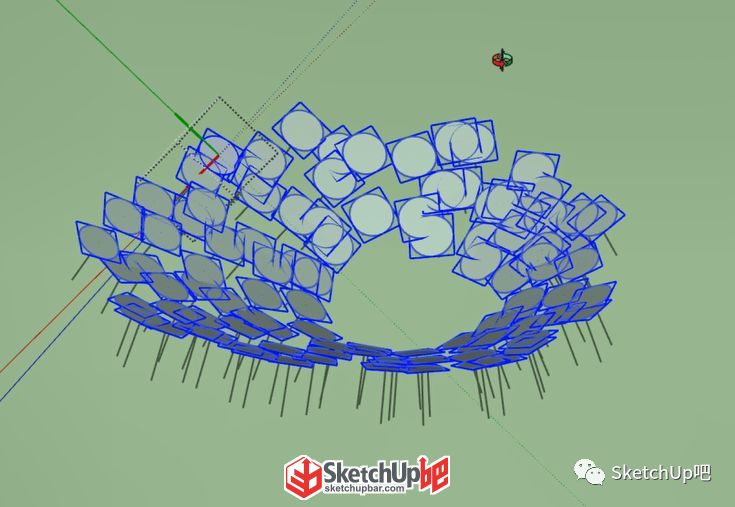

接著選中左邊的所有圓片成組，再將組件設為唯一，進入圓片組件，進行推拉

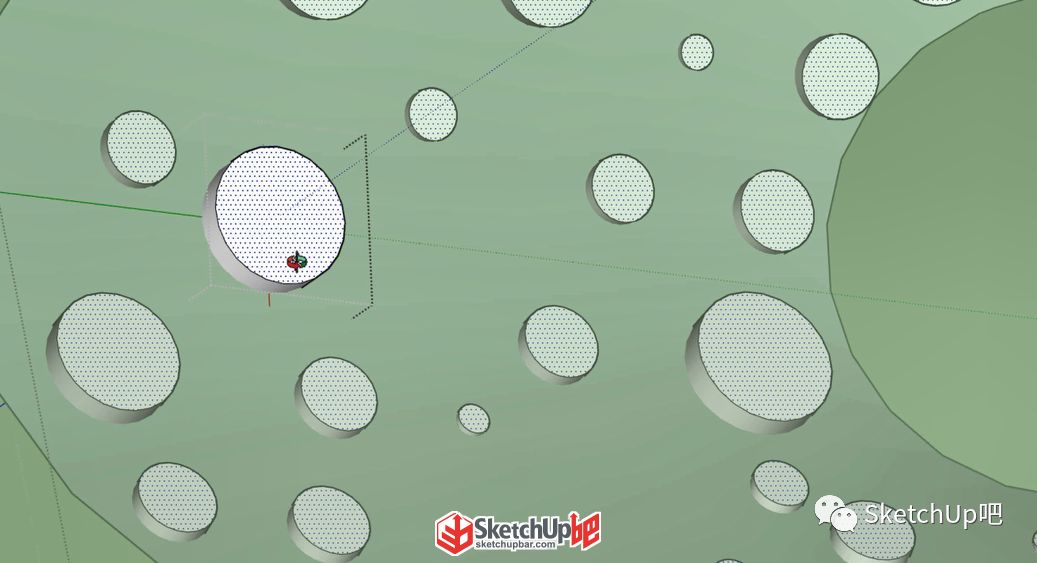

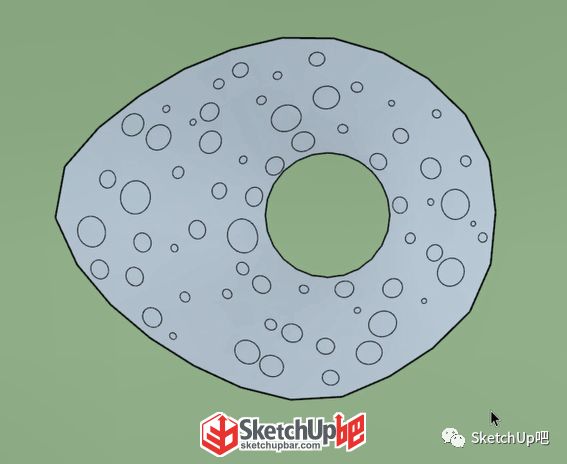

兩面都進行推拉，與曲面面完相交即可，全選后進行模型相交

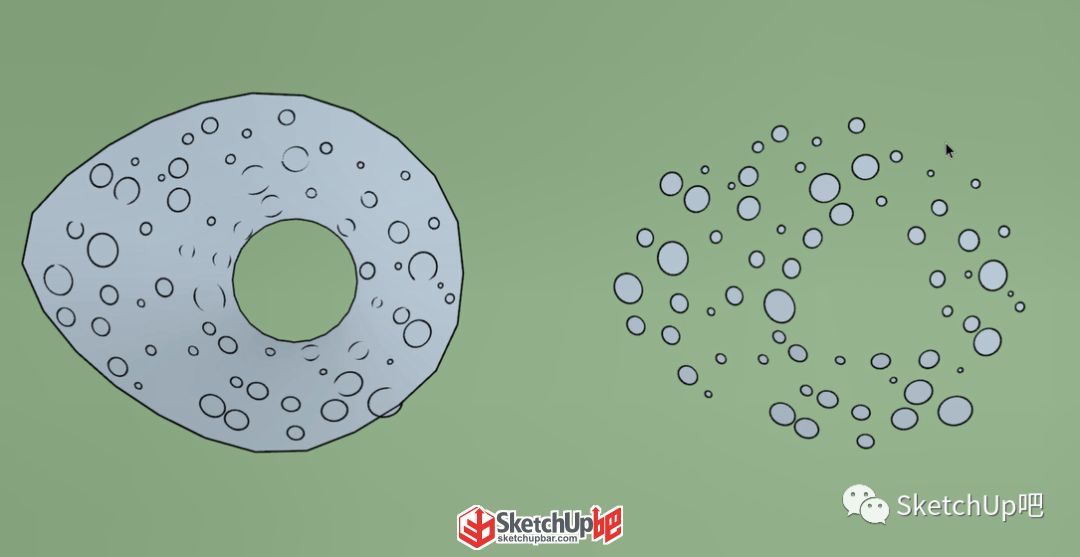

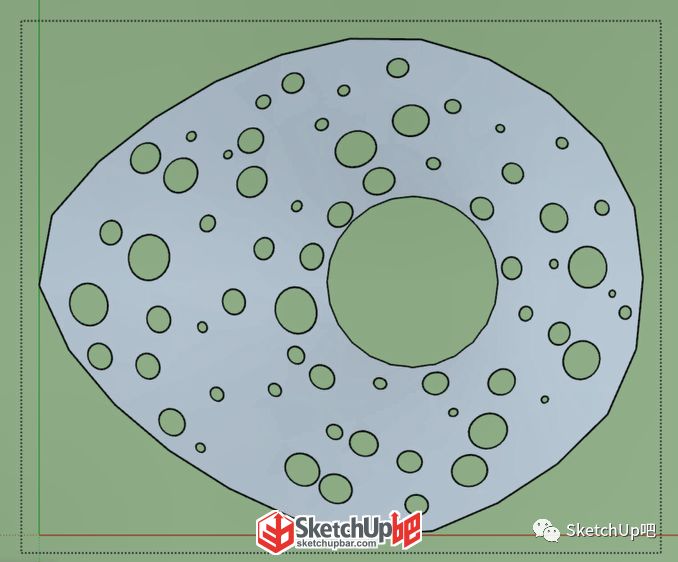

隱藏圓片群組，炸開曲面，圓形就在曲面上了

接著將面成組，進入群組，選中面，【反向選擇】SUAPP編號40選中圓片和線段，【增強選擇】SUAPP編號3直選面選中圓片面后刪除

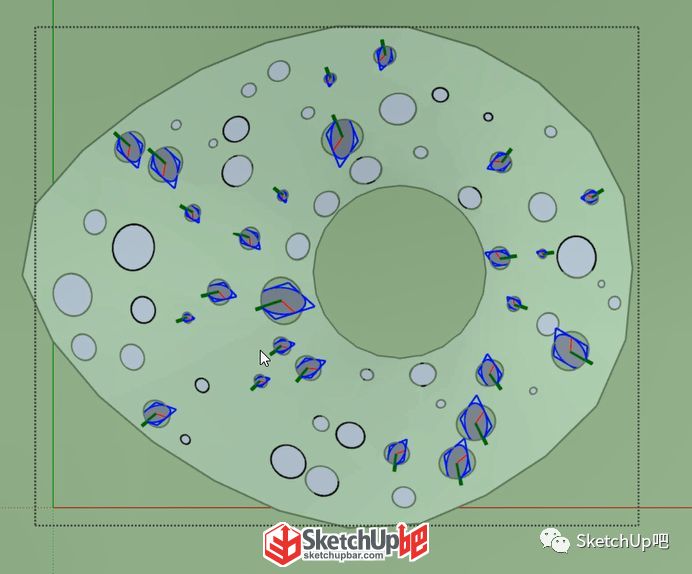

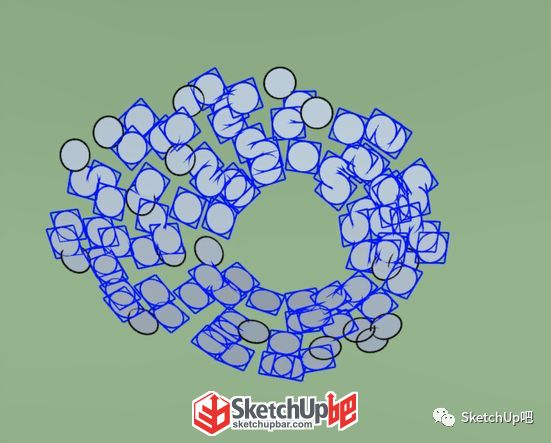

將復制出來的圓片移動回去，選中所有圓片組件，再次使用隨機選擇，使用【批量變形】SUAPP編號301中的批量旋轉進行旋轉，選擇中點作為基點，選擇綠軸為對稱軸，輸入角度回車鍵即可

圓片就旋轉好了，再重復操作幾次，滿意為止

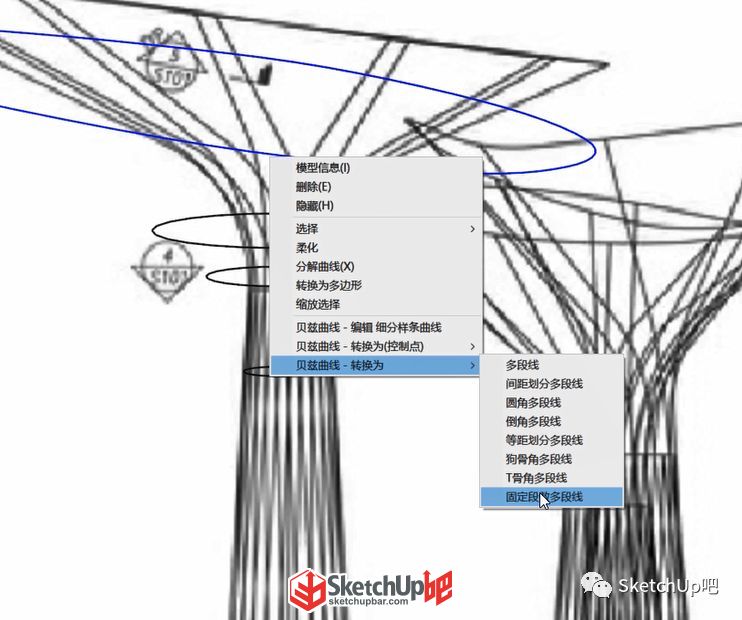

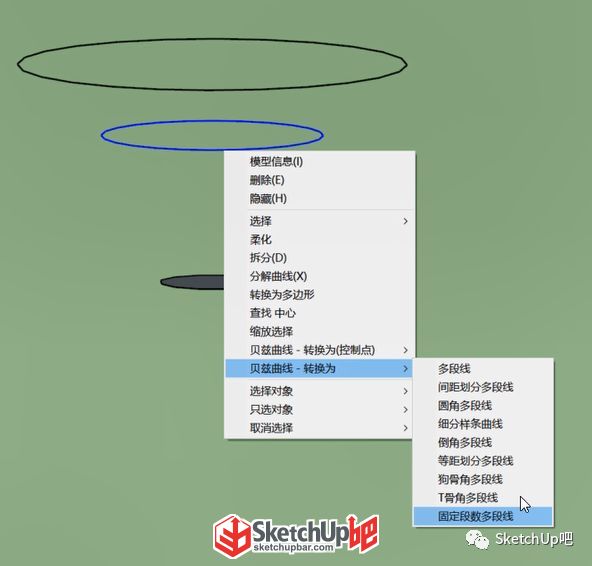

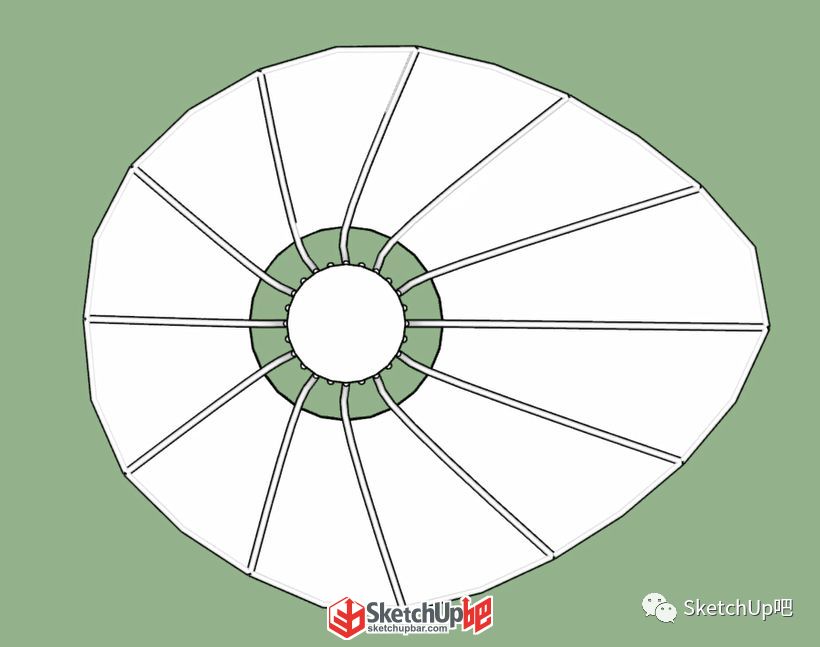

接著將最早復制出的輪廓線右鍵轉化為固定段數多段線，段數為12

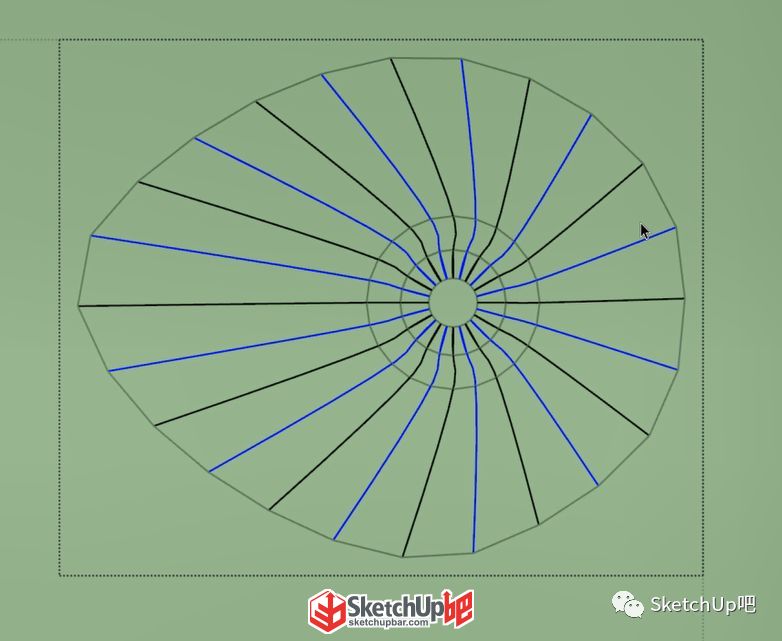

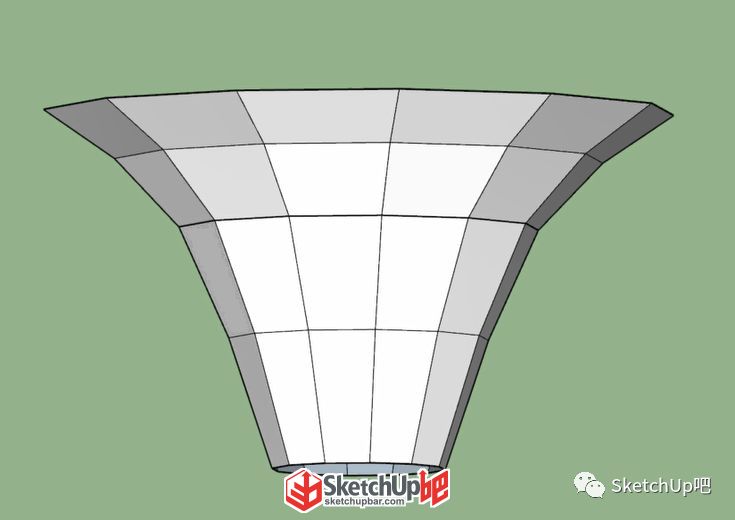

接著進行曲線放樣，將段數修改為2

柔滑值調到0得到結構線

將所有的面轉化為組件，然后在組件里畫圓，刪除多余的部分

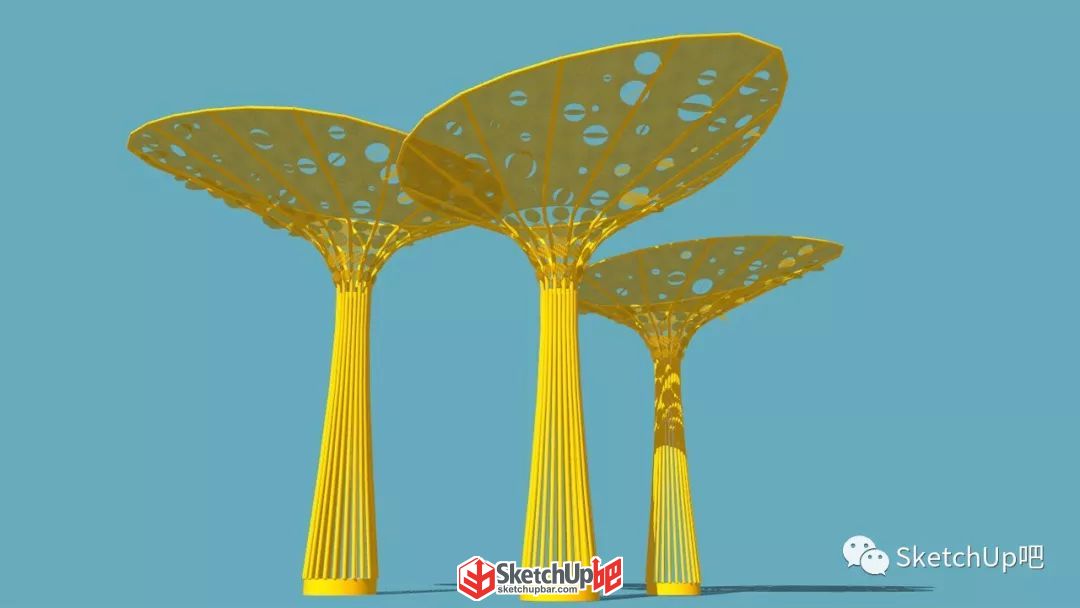

合并所有部分，接著貼上格柵材質和顏色就可以了
