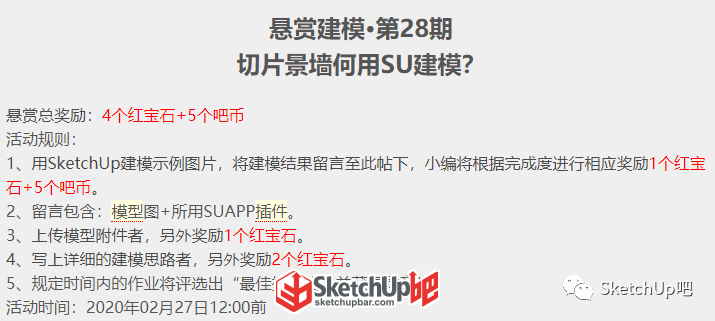

懸賞要求
萌妹語音講解
視頻錄制：SketchUp吧-瞬息千里 完整視頻點擊【閱讀原文】進行查看 或復制下方鏈接進行觀看 就是凡人

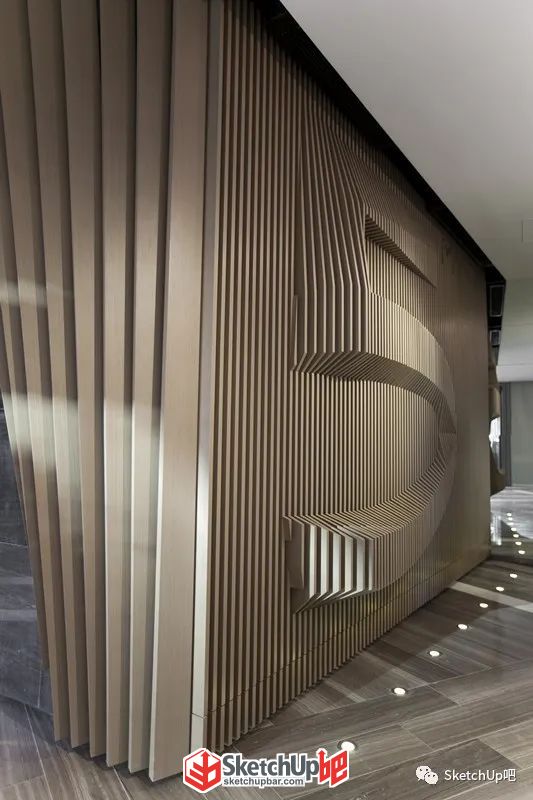

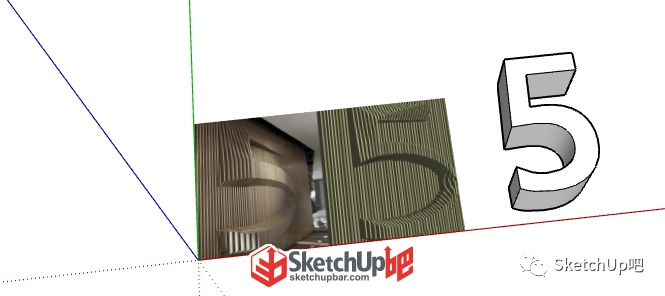

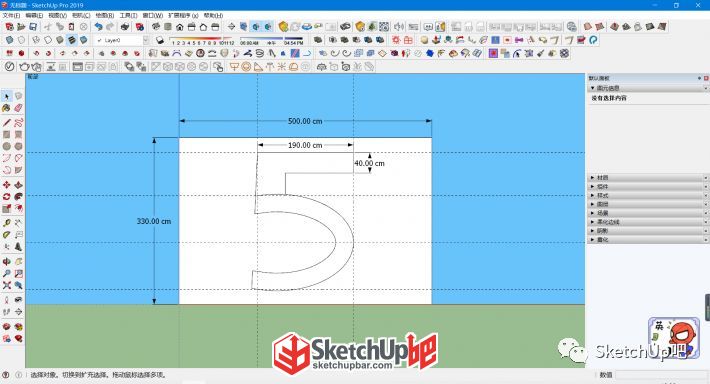

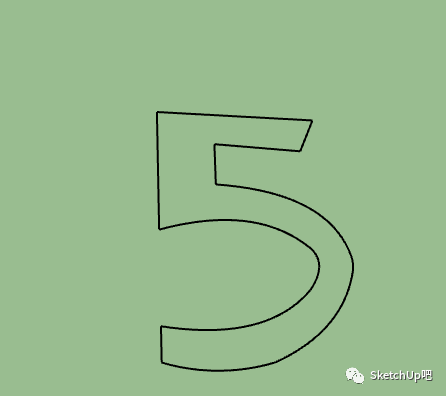

1、畫一個500*330，單位cm的墻體背景，由于參考圖中數字5的字體并不確定是什么字體的，所以直接拉參考線手動創建數字5的輪廓。

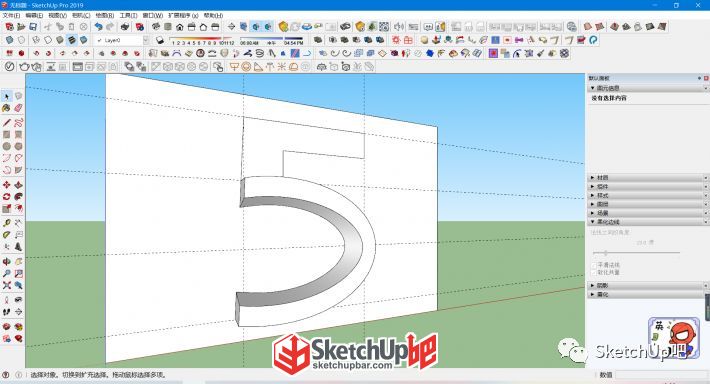

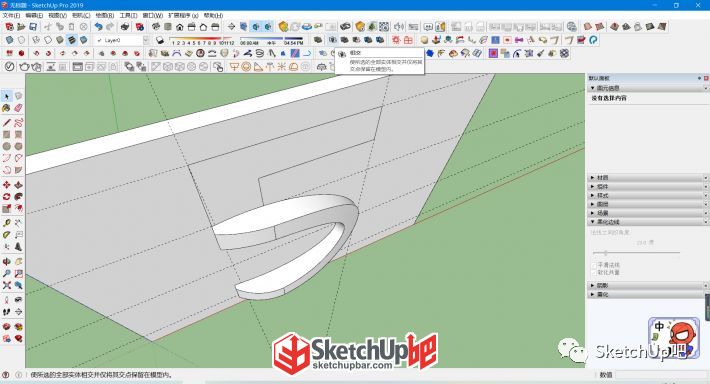

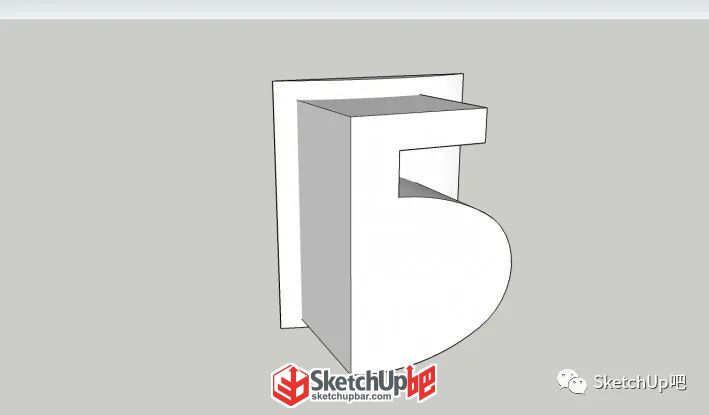

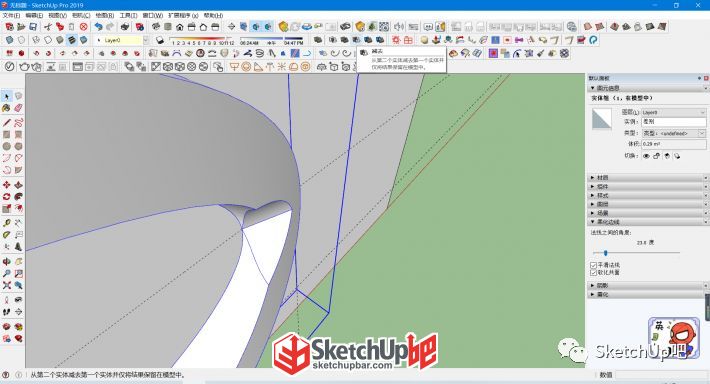

2、向制作下面圓弧部分的立體結構，封面成組后推出30cm，提取內輪廓線封面推出30cm，并且上表面使用縮放工具縮放到合適大小，使用實體相減功能，制作內輪廓的弧度。

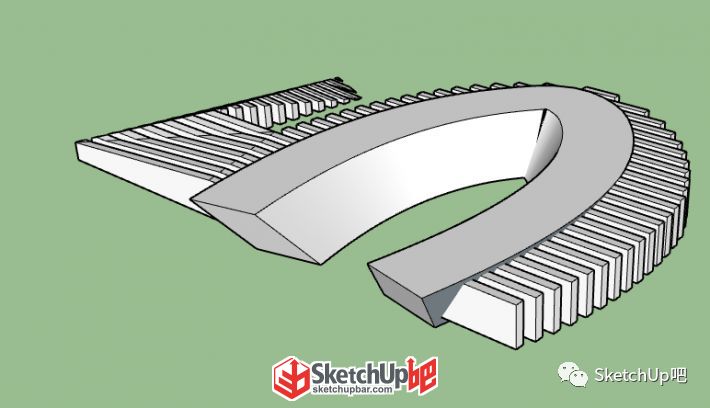

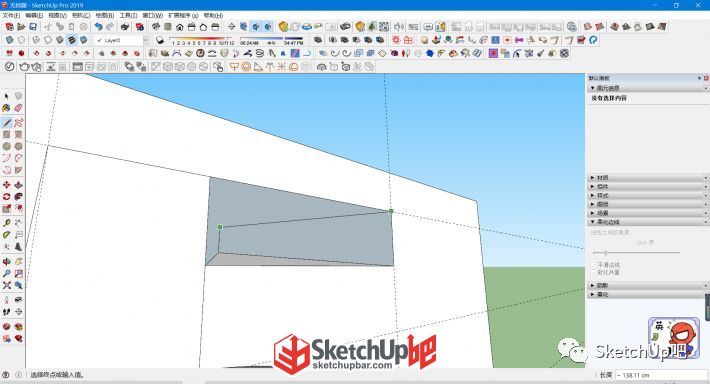

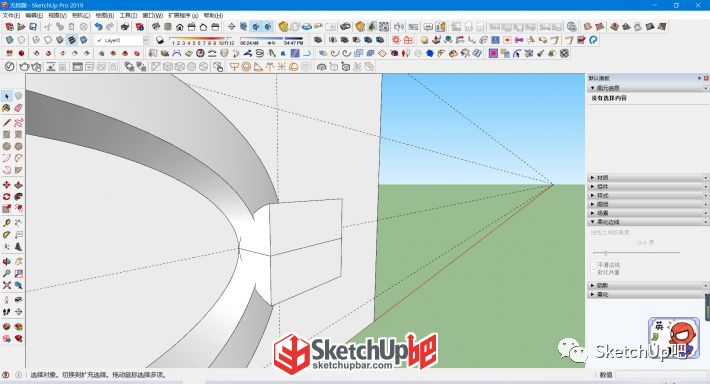

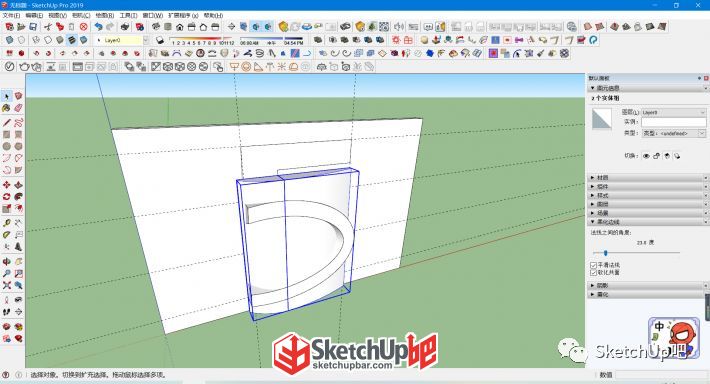

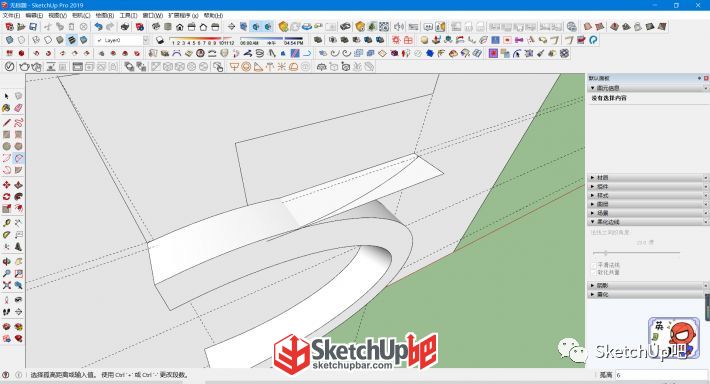

3、觀察參考圖的弧度，發現下方弧度左右是不一樣的，創建水平兩個參考面，使用兩點畫弧創建截面，推拉高度，成組后使用實體相交功能，切出下方群組的兩個弧度。

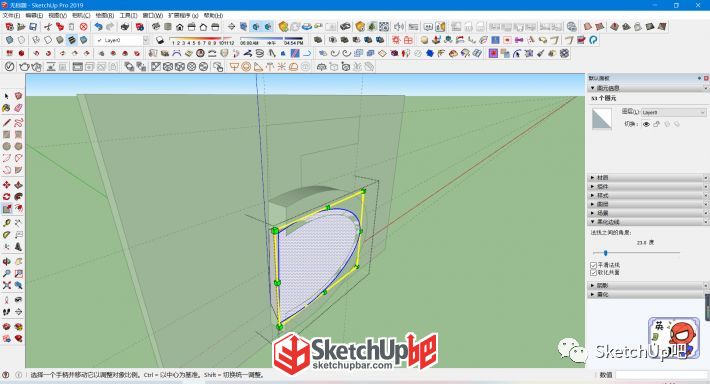

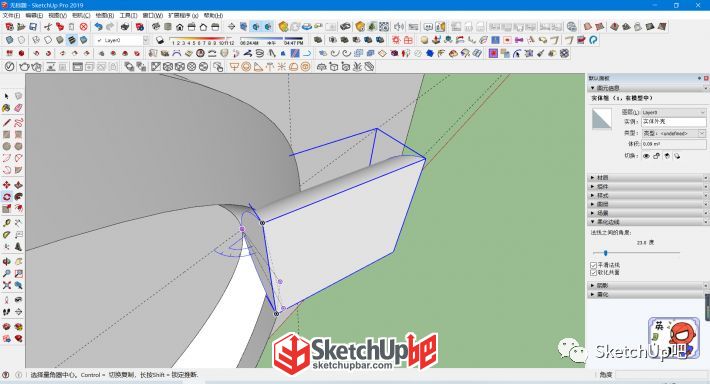

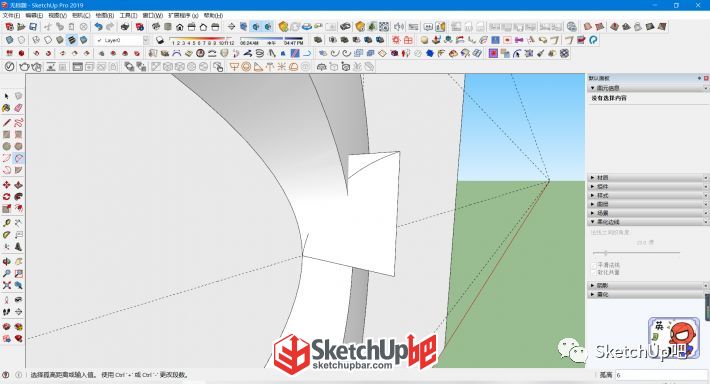

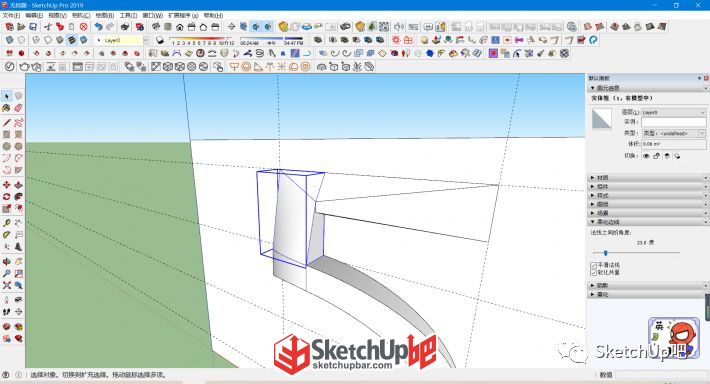

4、使用相同方法創建內弧凹處的截面，推拉成組，以內凹點為圓心繞z軸旋轉一下，取合適的角度，進行實體相減，得出參考圖上的內凹處。

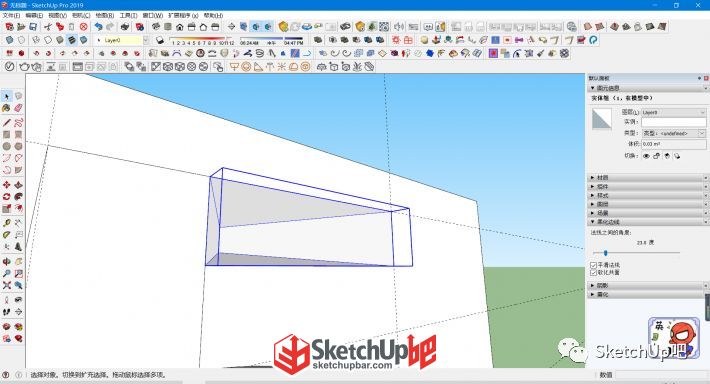

5、分析上方一橫處的立體結構，手動補線成實體組。

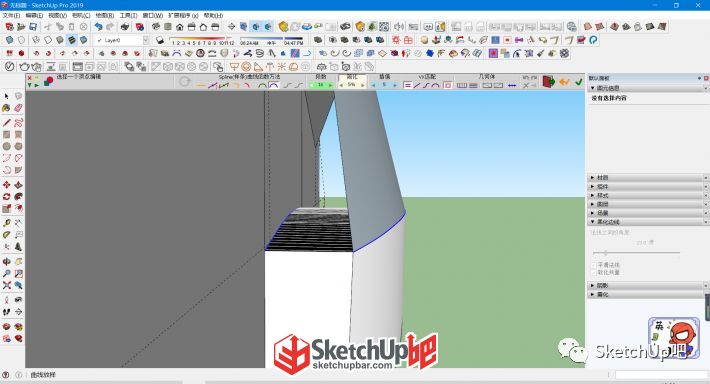

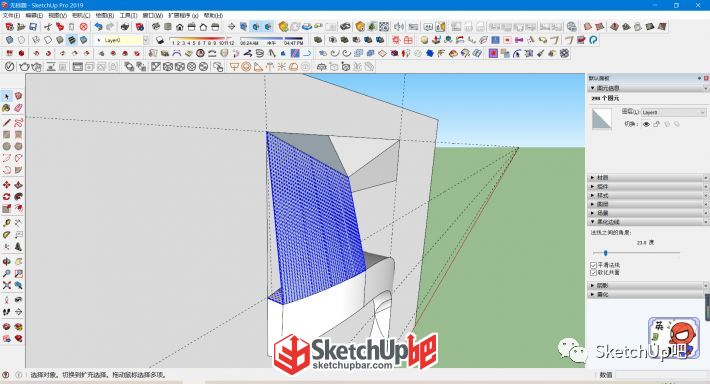

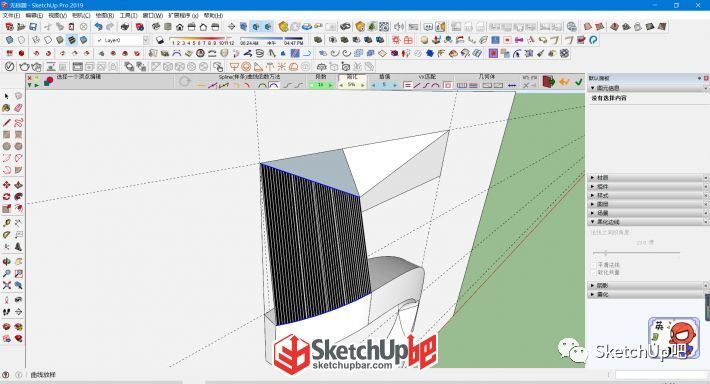

6、分析豎方向立體結構，提取下方邊線出來，使用兩次曲線放樣（SUAPP編號427）再手動補線，使之成為實體。

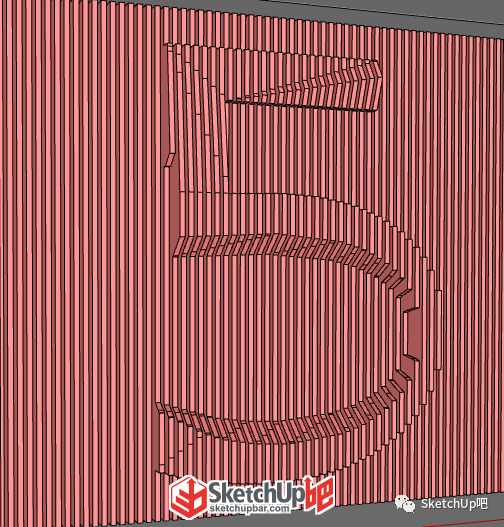

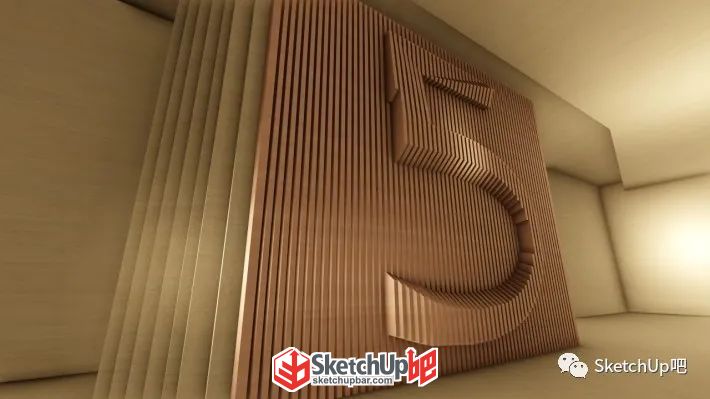

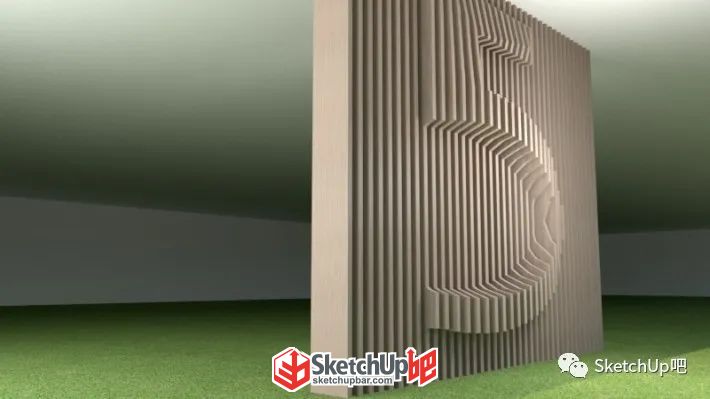

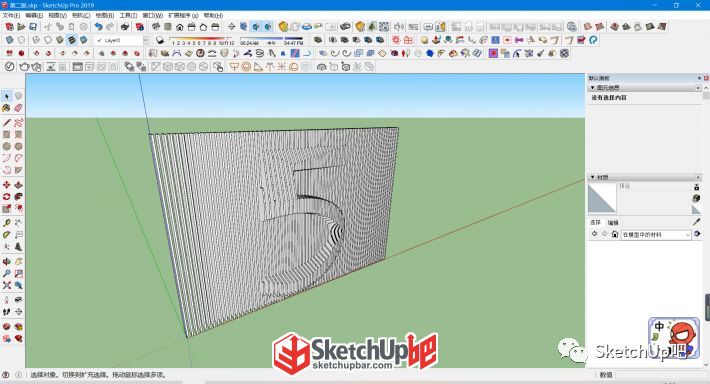

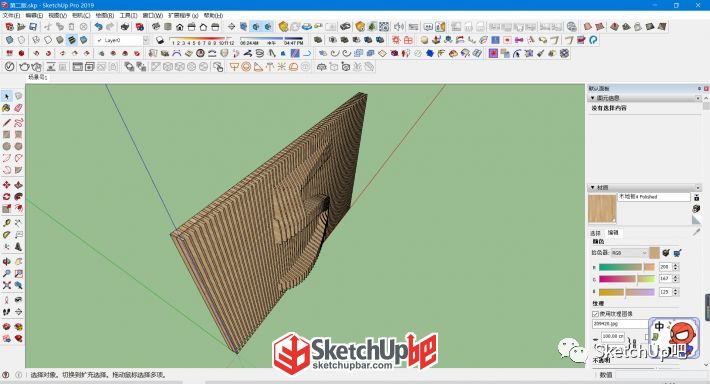

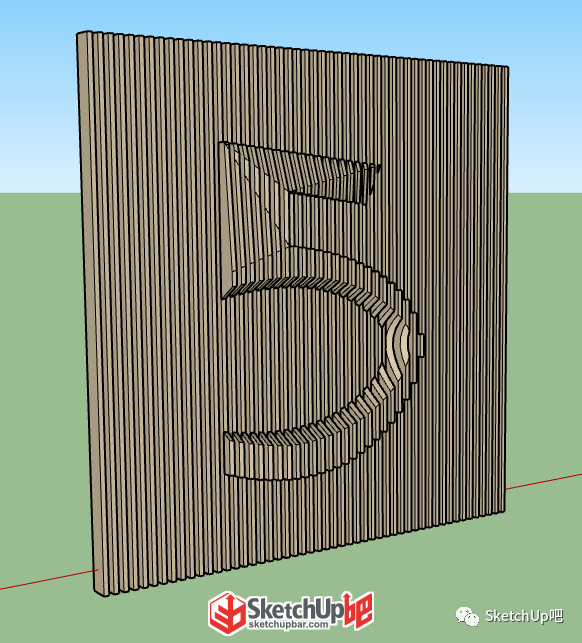

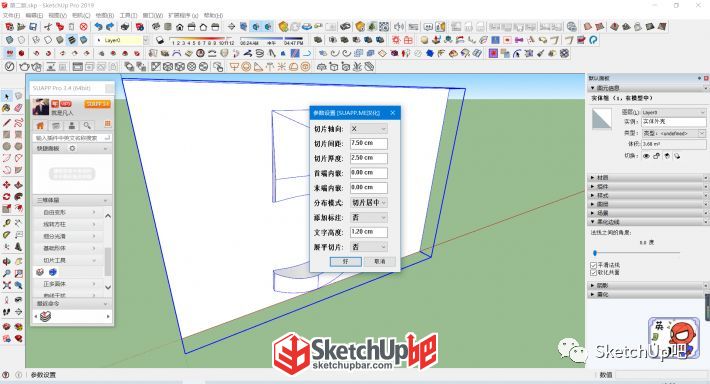

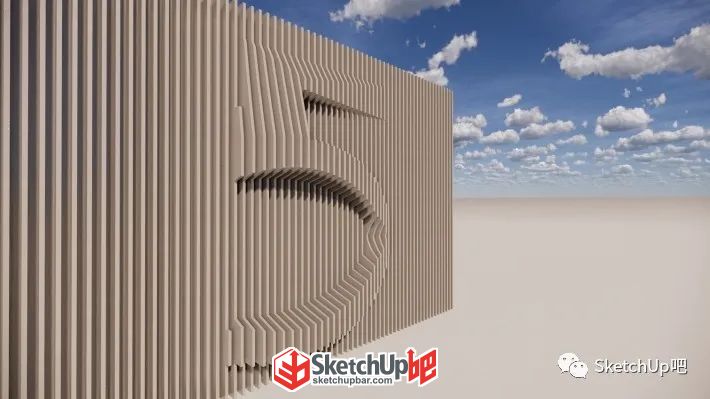

7、將所有包括墻體的四個實體組全部相加，得到一個整的群組，使用切片工具（SUAPP編號279）從X軸方向生成切片，再手動調整，添加實體背板，所有實體組件跟組成一個實體，附上材質。
xyz233

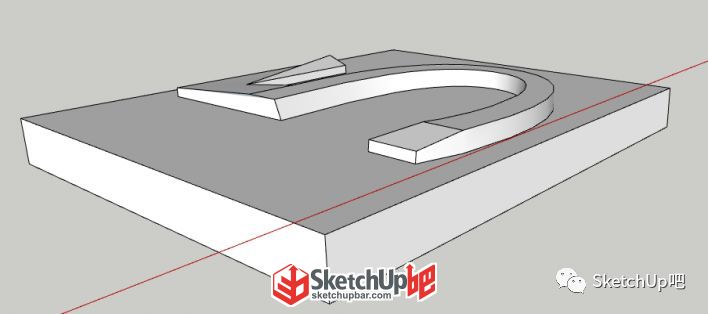

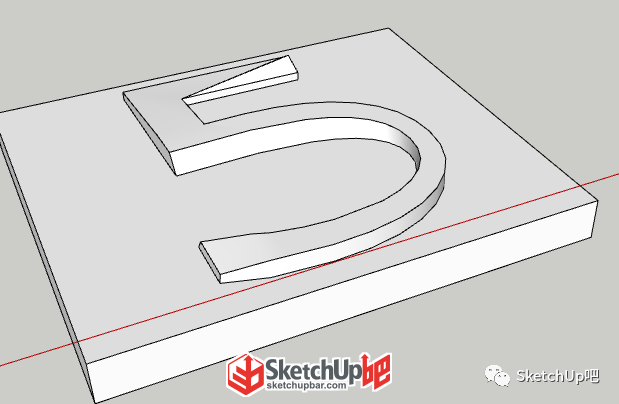

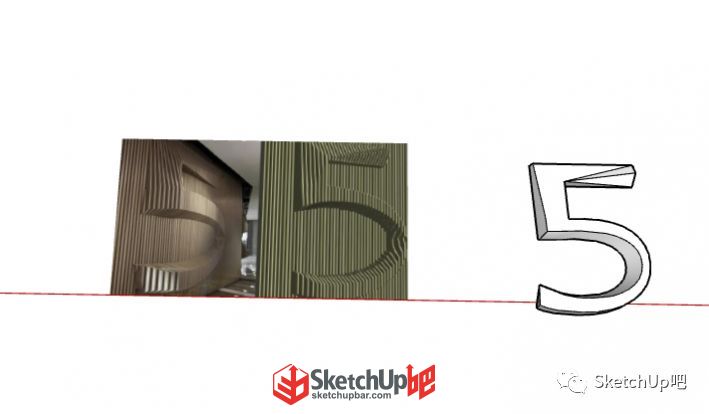

1、畫出五的輪廓和內部線，拉線成面（SUAPP編號156），超級推拉（SUAPP編號94），形成基底模型。
2、畫出面，矢量推拉成實體，與基底模型布爾相減，完成五模型。 畫線，同理畫出基座，完成。
451193975

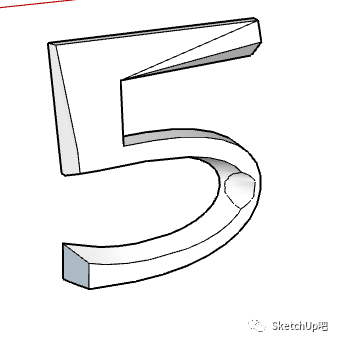

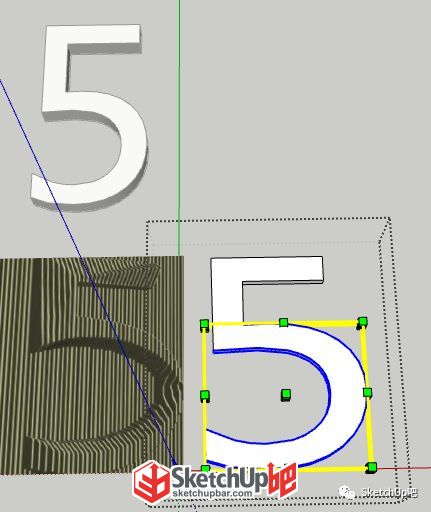

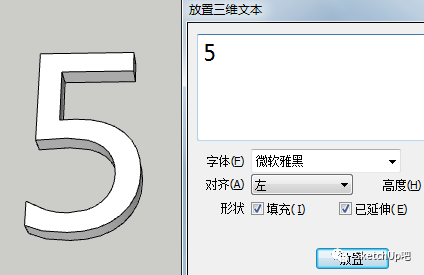

1、先弄個數字5，文字工具，比較接近的是微軟雅黑的5。

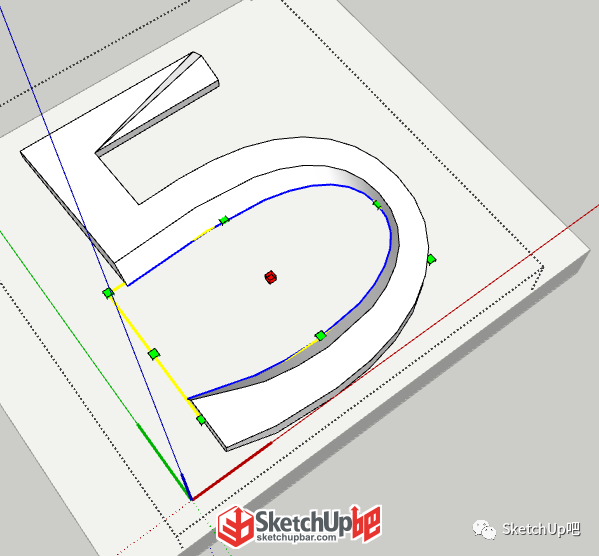

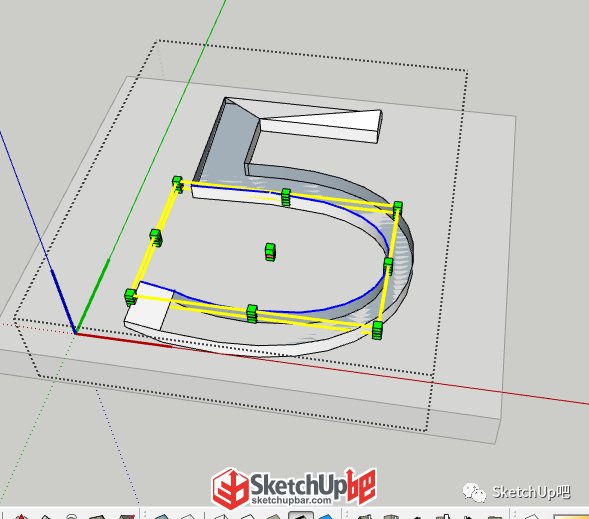

2、用縮放工具選中肚子部分 縮放 變形 盡量接近圖片效果 并用移動工具微調。
3、用直線工具分割面，用移動工具沿Z軸拉起起伏（柔化掉不需要顯示的線）。
4、用縮放工具調整 做成底部外翻效果

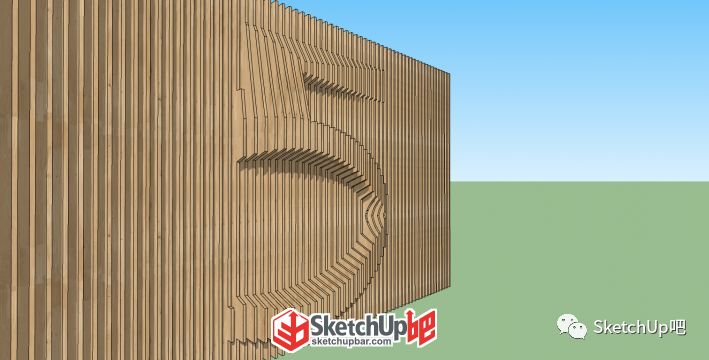

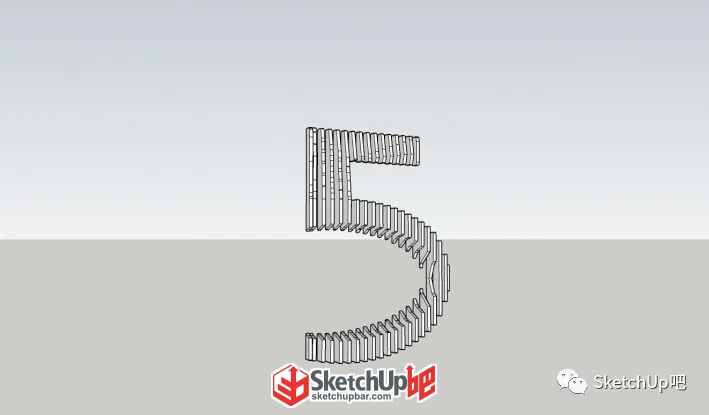

5、切片工具（SUAPP編號279）切片（注意是實體） 完成！
Shiriny

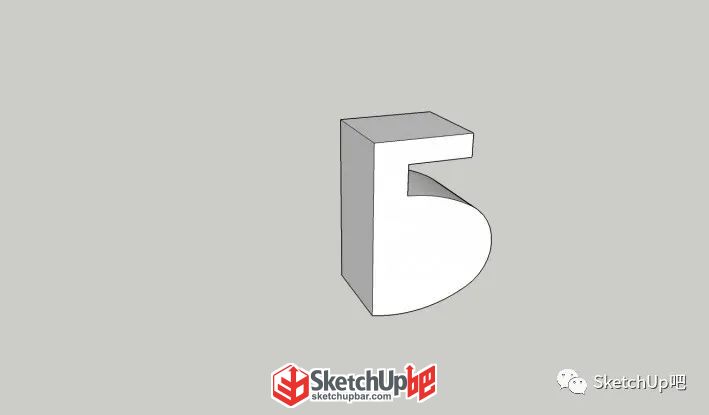

1.導入圖片，找一個寫出來和圖片中數字差不多的字體，寫一個“5”。
2.觀察圖片，通過縮放變形，移動邊，面片模型交錯的方式調整出圖片里形狀的錯落感，這里容易看到，5的肚子拐彎處是有一個小半圓的切除位，要用一個半圓體去相減。（我這里調整了很久沒有找到很合適切位，所以后期出來好像不大好看的樣子......）
若隨云

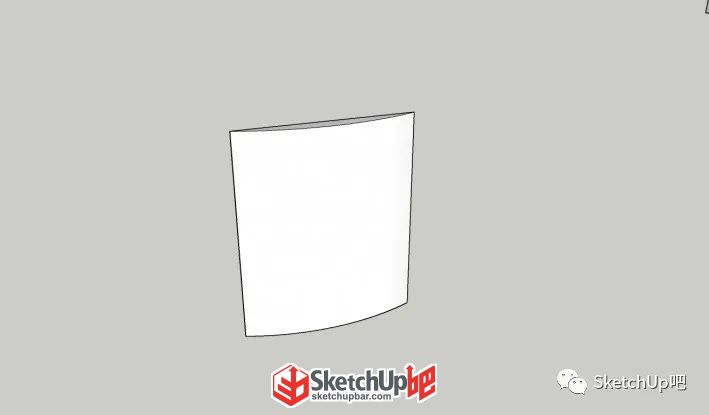

1.畫個曲面實體。

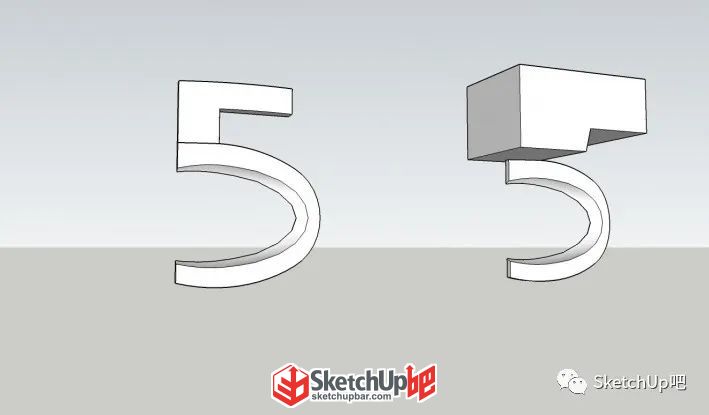

2.畫個5的輪廓實體。
3.利用su自帶的實體工具進行實體編輯。

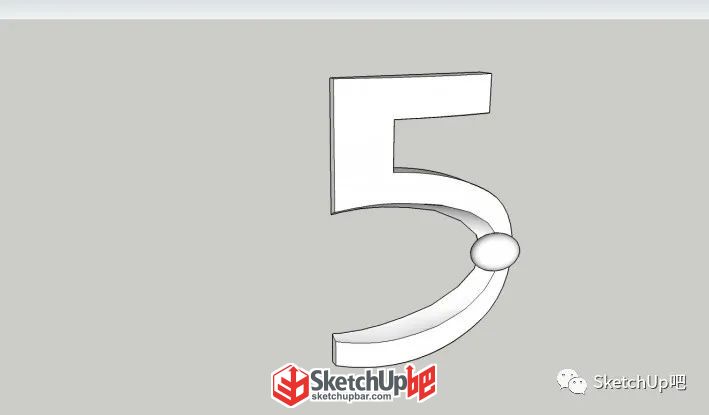

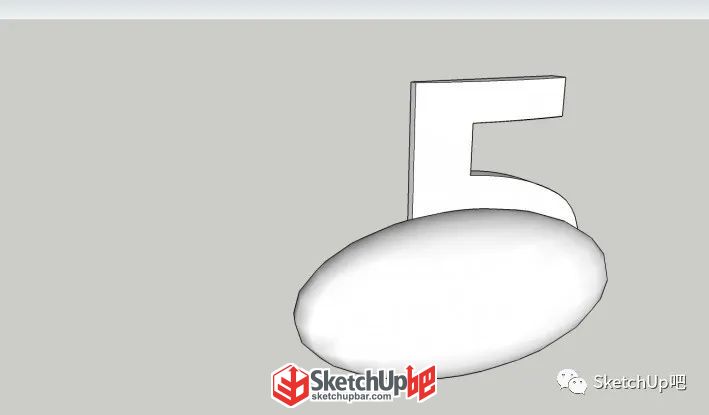

4.用同樣的方法畫出大小兩個雞蛋，然后進行實體編輯。
6.利用實體工具單獨切除5的頭部實體，然后利用曲面放樣插件對5的頭部重新繪制。

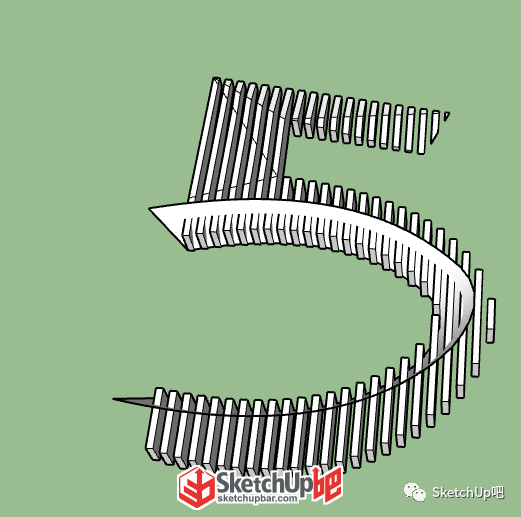

7.最后用切片插件對5切片。
完整視頻復制下方鏈接進行觀看 www.mgcxq.cn/ke/122 本文使用插件來自 SUAPP3.4中文云端插件庫（專業版） 插件下載地址 www.suapp.me 更多視頻教程歡迎鎖定SketchUp吧 【超級講吧】欄目 www.mgcxq.cn/ke
|
