建模案例

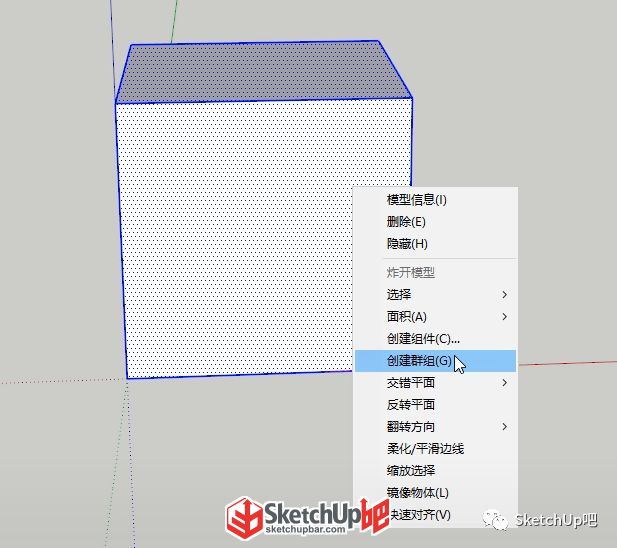

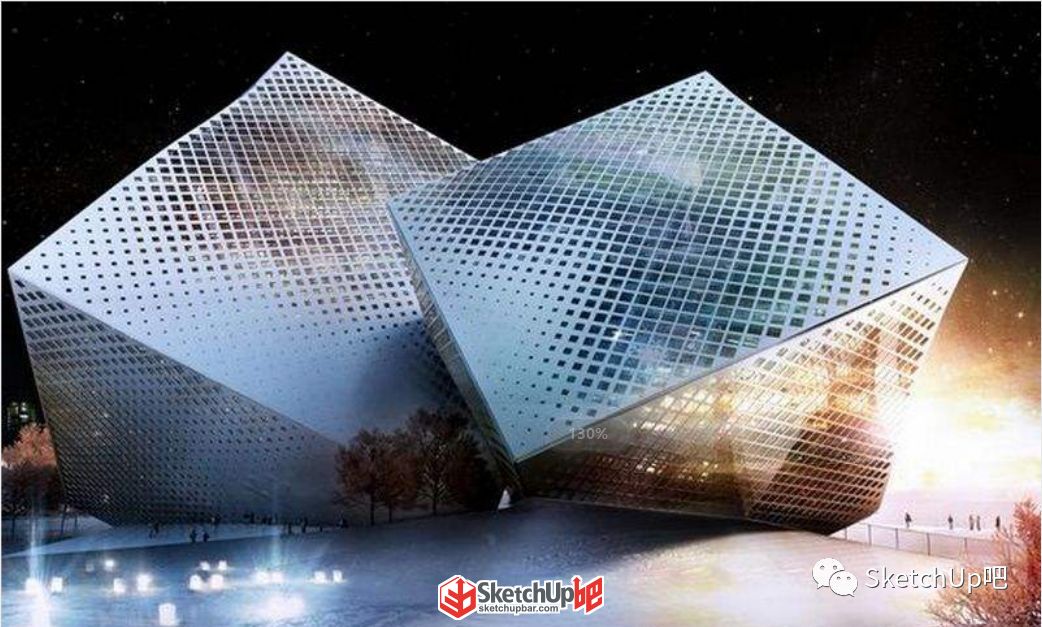

1、通過對參考圖片的觀察，首先畫一個正方體創建為群組。

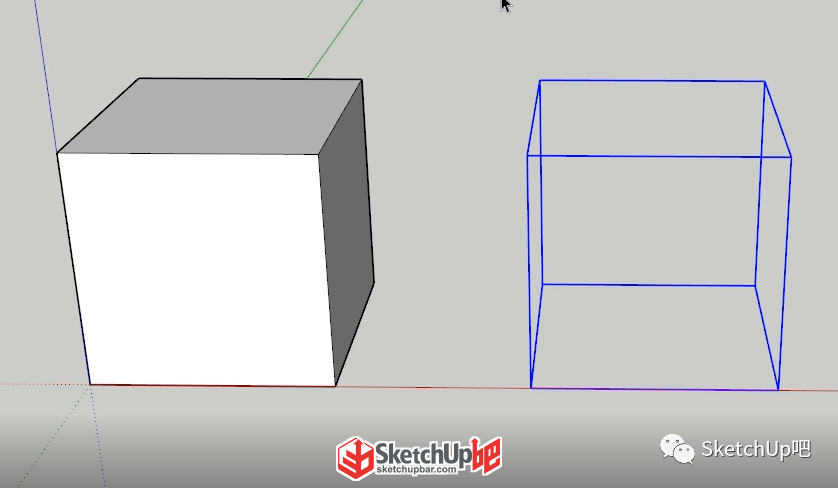

2、復制一個到一邊，進入群組把它的外表面都扒了只留下線。

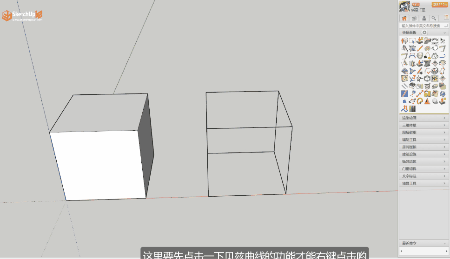

3、將直線轉為貝茲曲線，這里要先點擊一下貝茲曲線（SUAPP編號96）的功能才能右鍵點擊，轉為固定段數多段線設置為20段。

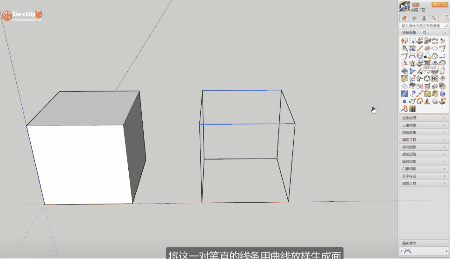

4、將這一對筆直的線條用曲線放樣（SUAPP編號427）生成面，把段數設置為20。

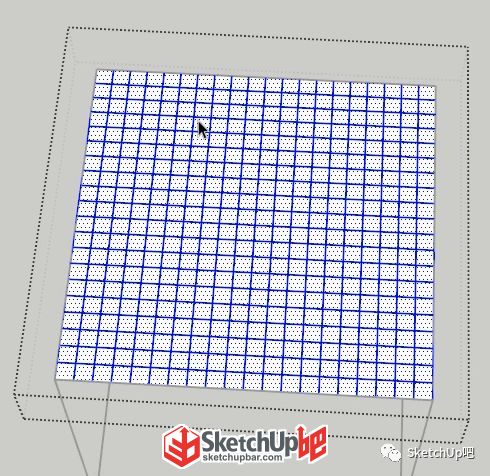

5、生成的面柔化一下，這樣小方格就生成了。

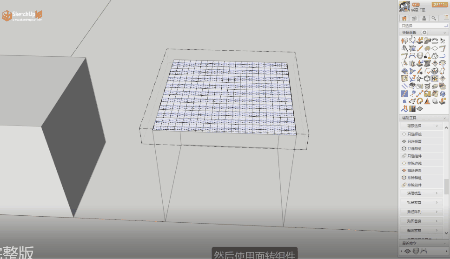

6、選中網格用只選擇面（SUAPP編號3）將面選出來，然后使用面轉組件（SUAPP編號242）將小格子轉為組件。

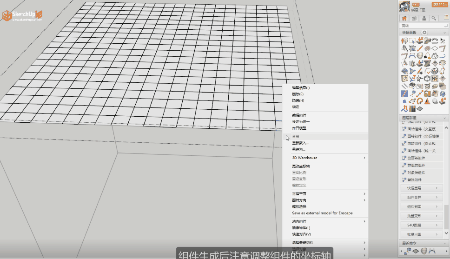

組件生成后注意調整組件的坐標軸

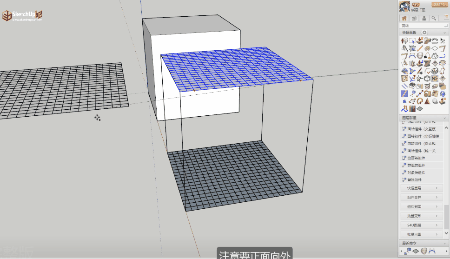

7、把網格復制到其他幾個面，注意要正面向外。

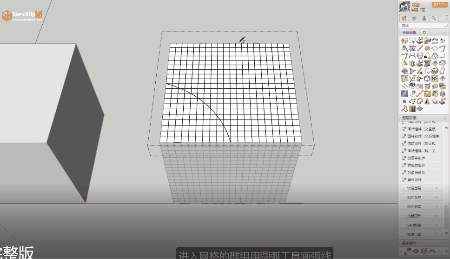

8、進入網格的群組用圓弧工具畫弧線，然后全選使用曲線干擾（SUAPP編號283），調整合適參數即可。

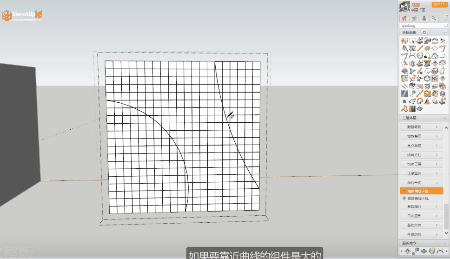

如果要靠近曲線的組件是大的，只需將設置中的反向選為是即可。

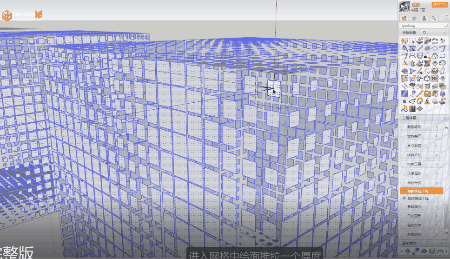

9、其他幾個面也是同樣進行曲線干擾，進入網格中給面推拉一個厚度并添加一個材質。

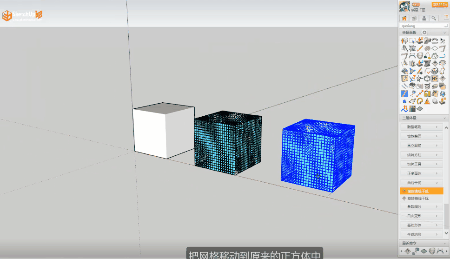

10、把網格移動到原來的正方體中，然后創建為一個大的群組。

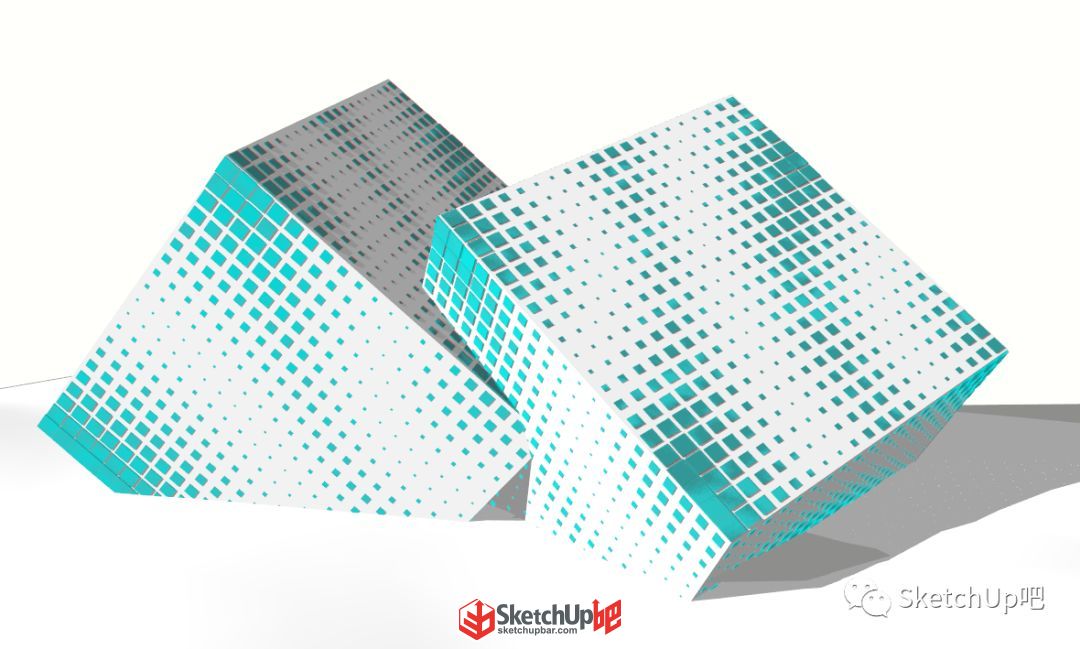

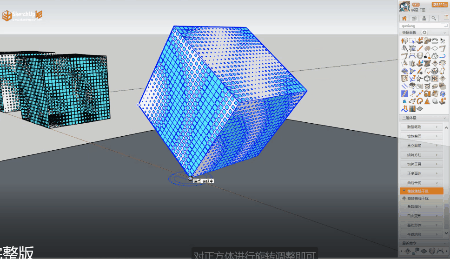

11、畫一個參考面，根據參考的圖片，對正方體進行旋轉調整即可，是不是很簡單呢。
