今天給大家分享一個雙螺旋線鏤空景觀球

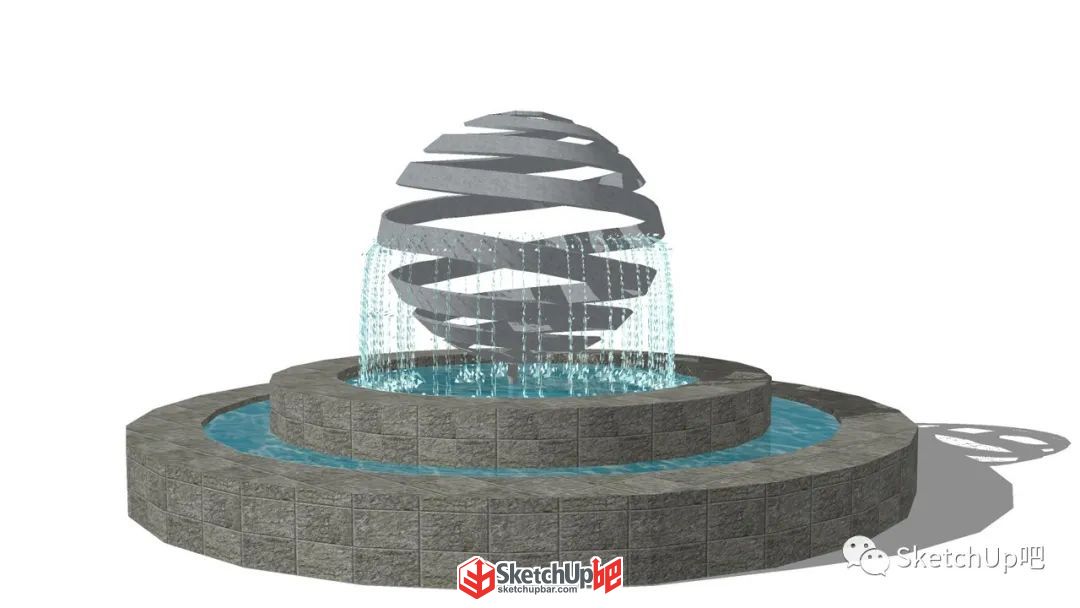

先來看看參考圖

這么圓潤

小吧當然要削它

分分鐘削出一個雙螺旋皮給你！

好像哪里不對

說好的雙螺旋呢

這個才對嘛

小姐姐講解的帶字幕建模視頻來啦

完整視頻地址

www.mgcxq.cn/ke/126

視頻錄制—SketchUp吧彈指神通

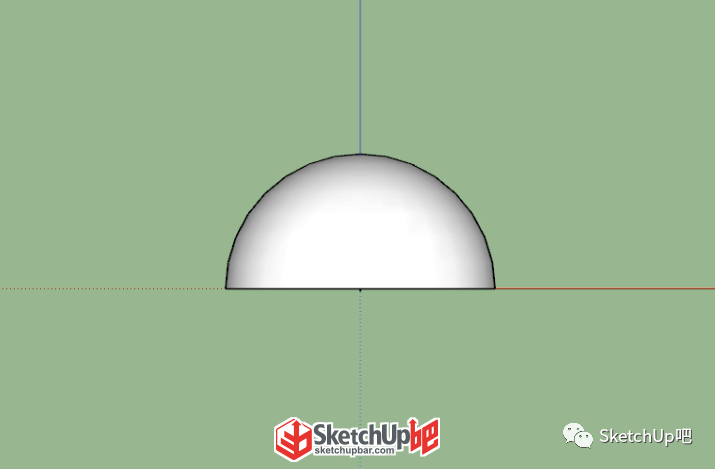

首先我們可以先使用【基礎形體】（SUAPP編號438）中的創建半球，可以將段數調大一點，數值越大越圓潤

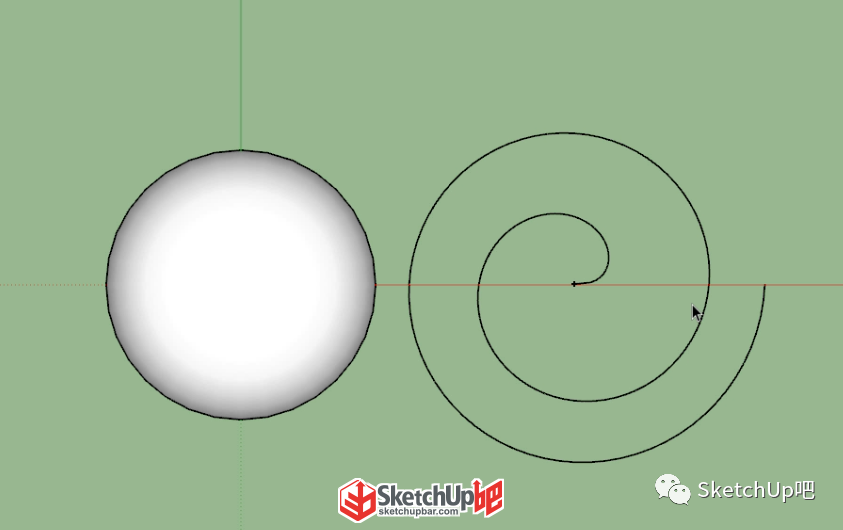

接著使用【螺旋曲線】（SUAPP編號285）中的費馬曲線畫出曲線

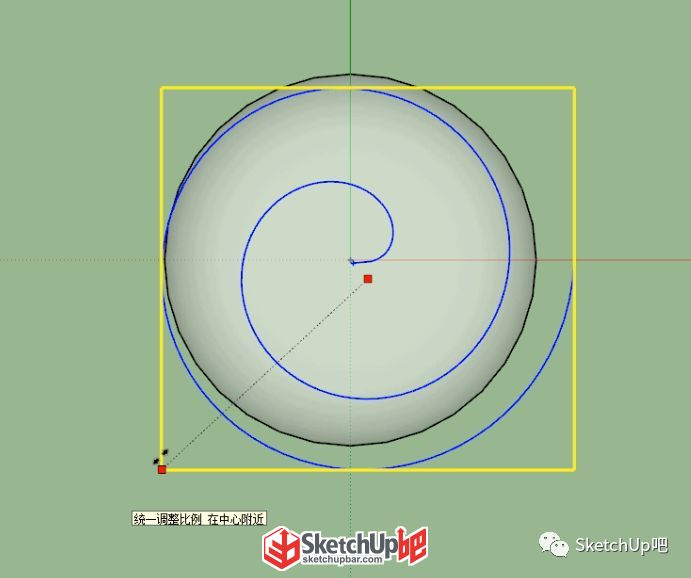

將模式調整到X光透視模式，移動曲線中點和半球?qū)R，接著再向上調整，通過觀察我們能看出我們需要的部分大概是一圈半的曲線，這里通過縮放工具調整一下，把我們需要的部分保留在半球內

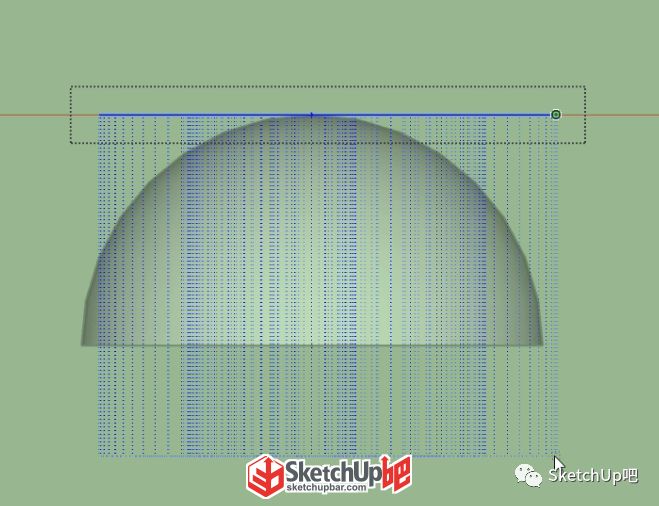

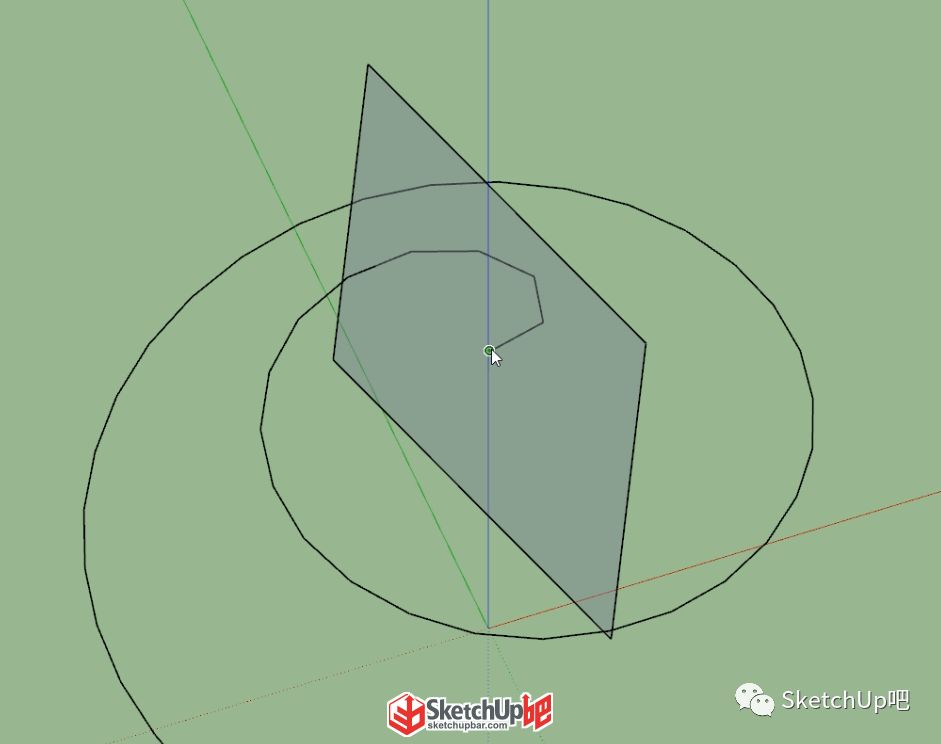

接著進入曲線群組內，使用【拉線成面】（SUAPP編號156）將線向下拉，直到和半球完全相交

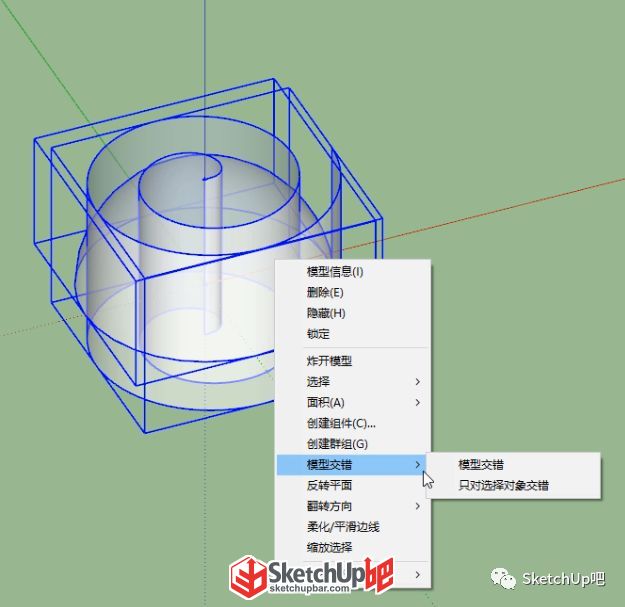

選中半球和曲面，進行模型交錯，得到半球形的螺旋線

線條不圓潤，我們處理一下，使用【曲線編輯】（SUAPP編號436）中的平滑曲線先處理一下

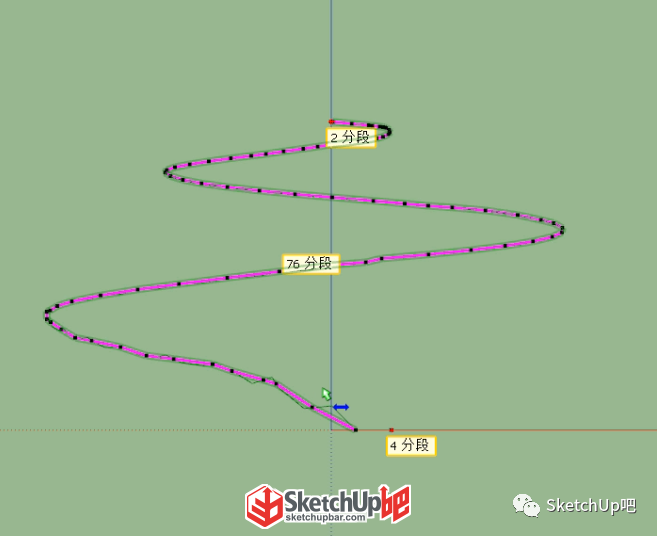

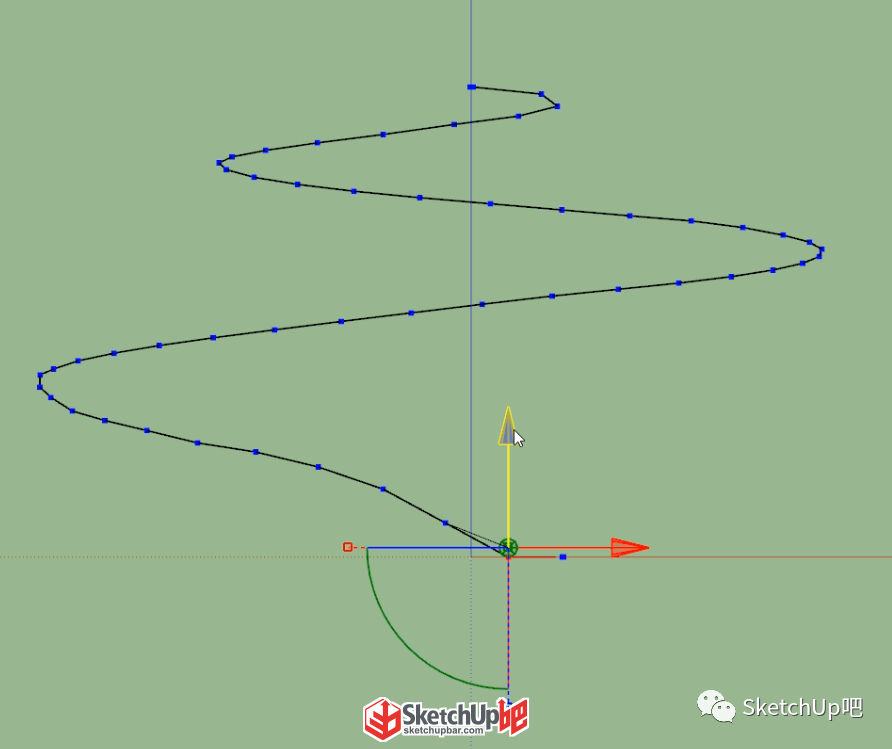

基本是圓潤了，但是細節部分還需要調整，先將線段轉化為固定段數多段線，使節點平均分布

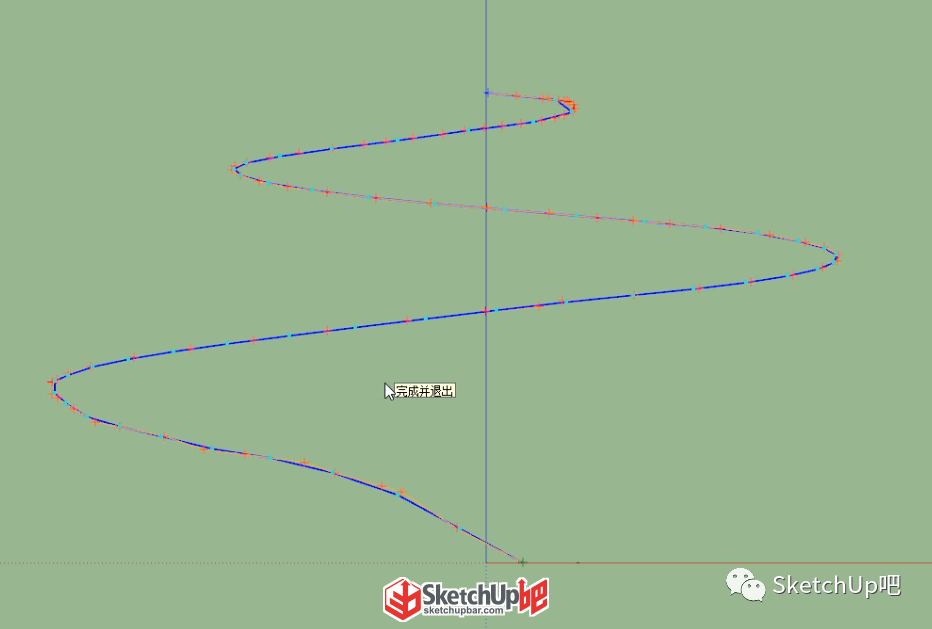

接著使用【頂點編輯】（SUAPP編號263）再調整細節

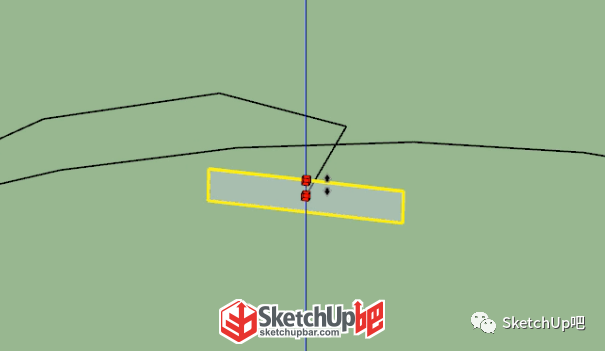

接著使用【焊接線條】（SUAPP編號48）把曲線焊接一下，然后使用【路徑垂面】（SUAPP編號177）中的正方形垂面在路徑頂端畫一個截面

使用縮放工具將形狀進行調整

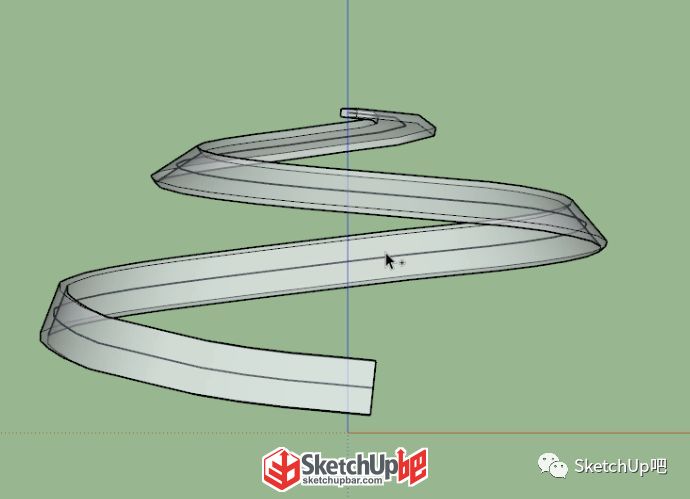

調整好了之后炸開面，選擇路徑，進行路徑跟隨

為了能夠完美的拼合，接著處理一下兩端，使用【細分光滑】（SUAPP編號252）中的切割表面沿藍軸進行切割，然后刪除多余的部分

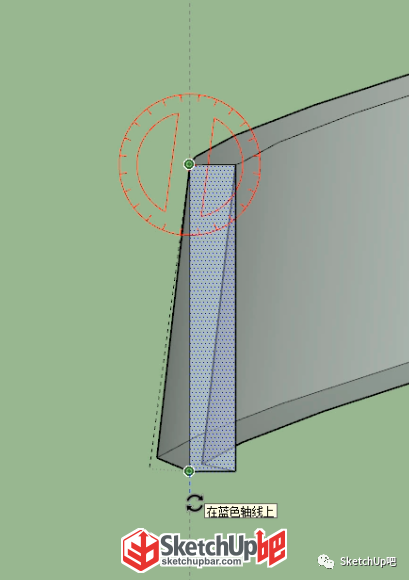

鉛筆工具將截面補充出來，方便后面的操作，選中面，進行旋轉，使面垂直于底面

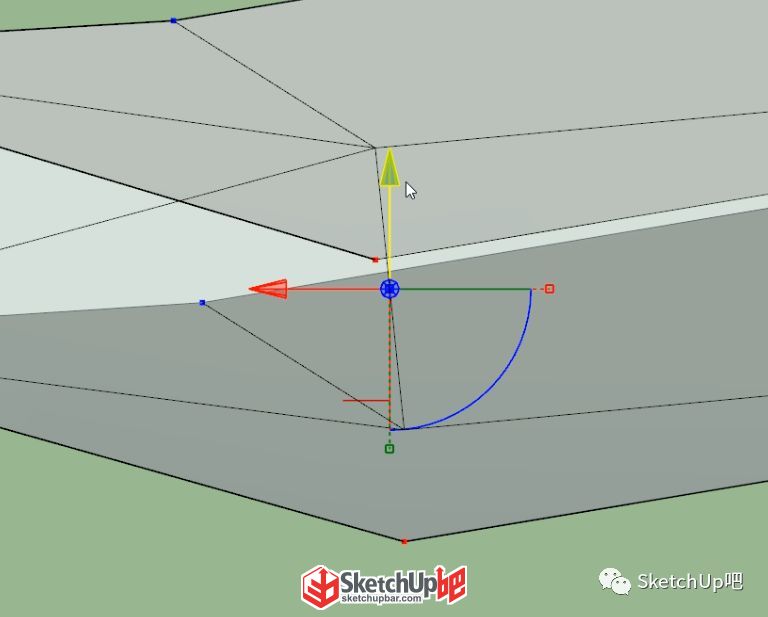

旋轉后此處需要調整一下 ，再次使用頂點編輯進行調整

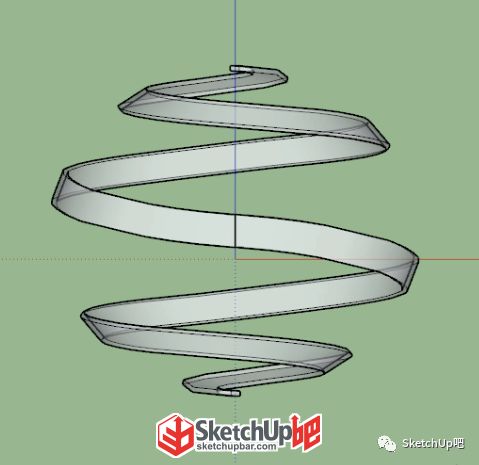

接著再來處理另一個截面，將模型成組，使用【S4U鏡像】（SUAPP編號410）將一條完整的螺旋線做好

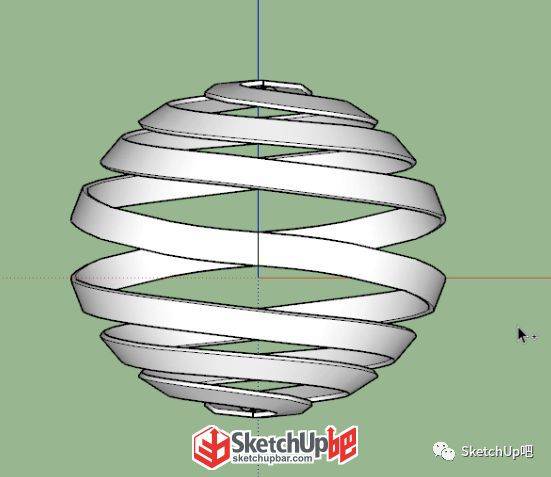

選中螺旋線沿中心點旋轉復制180度得到另一條，將模型整體成組，使用【炸內部組】（SUAPP編號10）將內部群組全部炸開，最后處理一下細節添加材質就可以啦

怎么樣

會削這顆球了嗎

動手來試試啊

不會的可以觀看視頻講解哦
