操作不夠騷模型建不好 SU的騷操作可謂是太多了 今天分享的是第30期懸賞建模的案例 來看看吧友們會有哪些騷操作吧

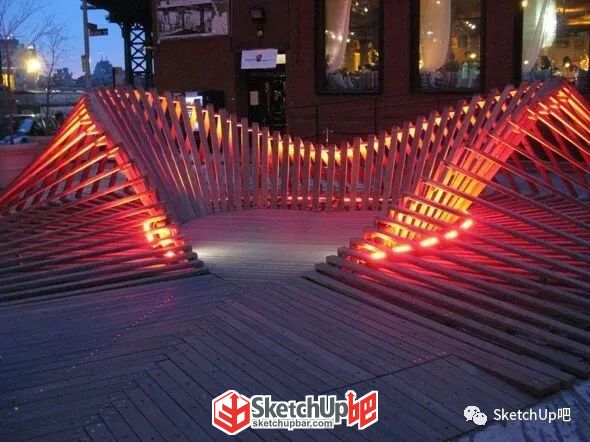

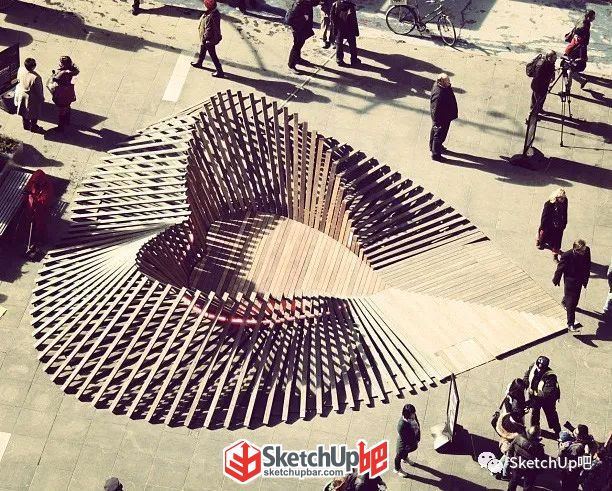

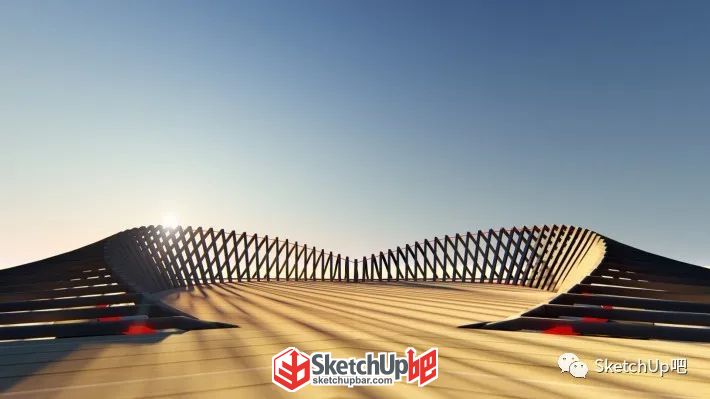

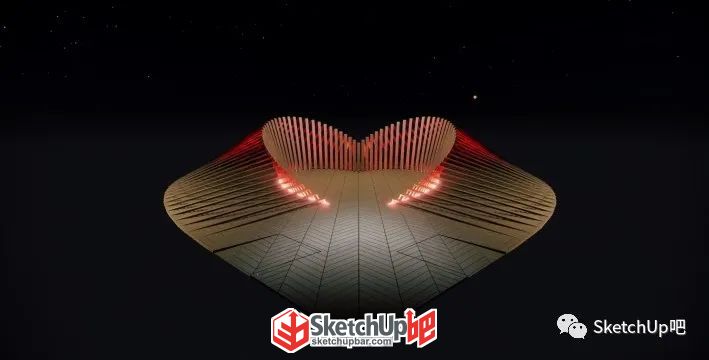

懸賞要求
萌妹語音講解
完整視頻復制下方鏈接進行觀看 sketchupbar.com/ke/128 Shiriny

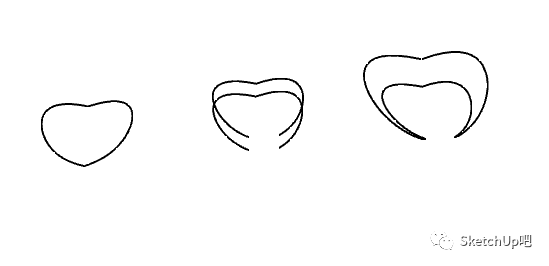

1.模型是由三個大小不同的愛心聯系起而來的，先做里面，使用貝茲曲線（SUAPP編號96）畫一個小愛心，再向上合適位置偏移一個，縮放工具縮放一個大愛心出來，旋轉工具旋轉到下面對齊位置。
2.觀察圖片可知，大愛心的正中心是有點下凹，兩邊又翹起的立體形狀，所以將畫好的貝茲曲線再次調整，可以先做一邊再鏡像。

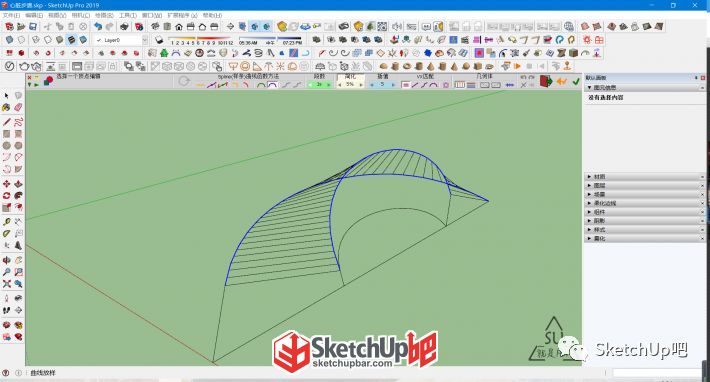

3.可以看到最下面還有一個大大愛心，所以再畫一個~，使用曲線放樣（SUAPP編號427）對兩個輪廓進行兩次放樣，只要線。

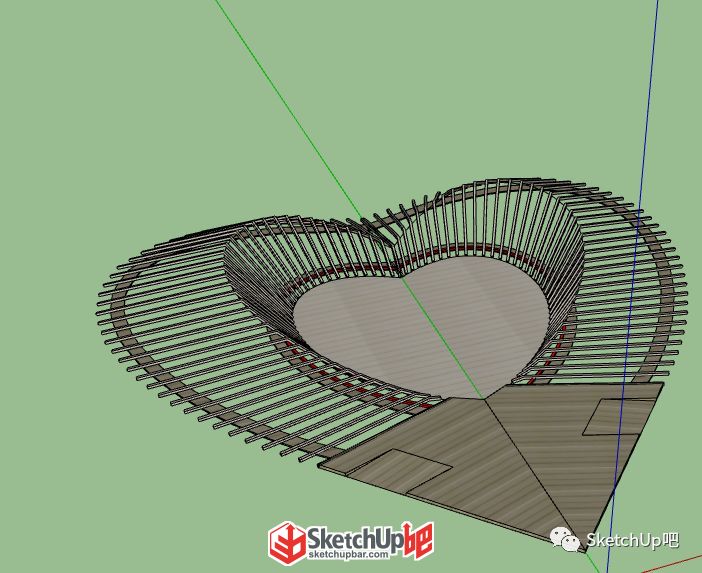

4.所有的線線轉方柱（SUAPP編號271）做出框架，刪掉輪廓線，上點材質，調整，然后一個大大大愛心就完成啦。
就是凡人

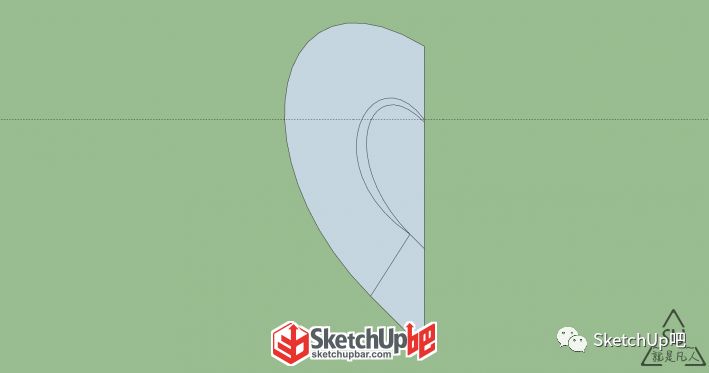

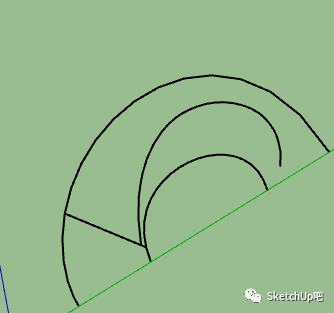

第一步，分析步道結構，首先構建前端基本線條的規則地面，然后確定整體尺寸拉輔助線使用貝茲曲線（SUAPP編號96）畫出三段愛心的輪廓，注意畫的時候段數統一設置相對多一點的同一個數值，這里我取的40段。

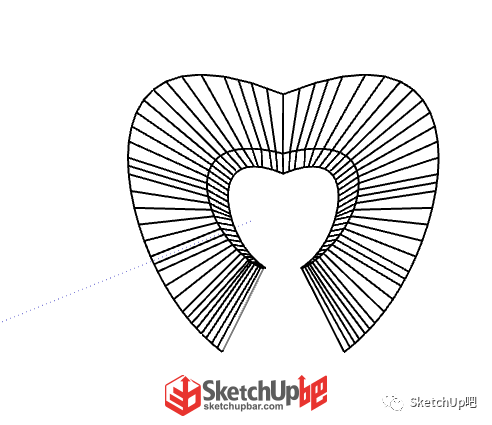

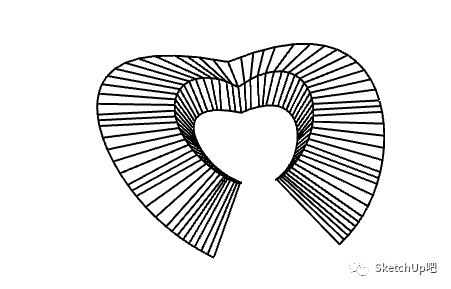

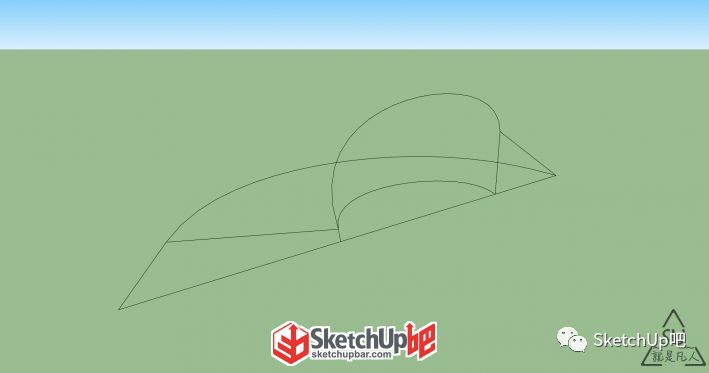

第二步，通過旋轉和移動控制點調整中間那段曲線，使它與另外的線形成合適的空間關系，選中外輪廓和空間曲線，使用曲線放樣（SUAPP編號427）進行曲面構建，生成時打開幾何體下面的第一個按鈕，僅生成表面縱向線框，把段數調整為1s，生成線框。

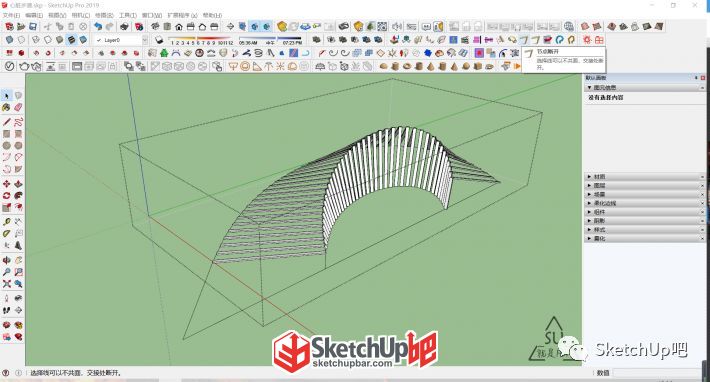

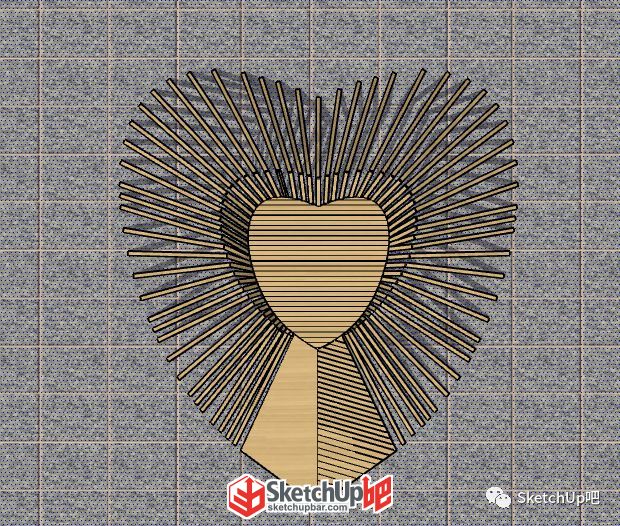

第三步，選擇內輪廓線和空間曲線還有連接兩線的線段，使用輪廓放樣進行曲面構建，生成時打開幾何體下面的第一個按鈕，僅生成表面縱向線框，把段數調整為1s，生成線框，將生成的兩組曲面線框成組炸開內部，進入組內使用線轉方框節點斷開（SUAPP編號271）的模式，生成結構木柱。

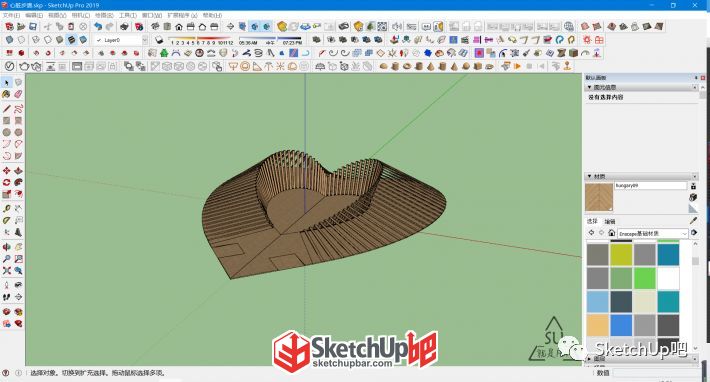

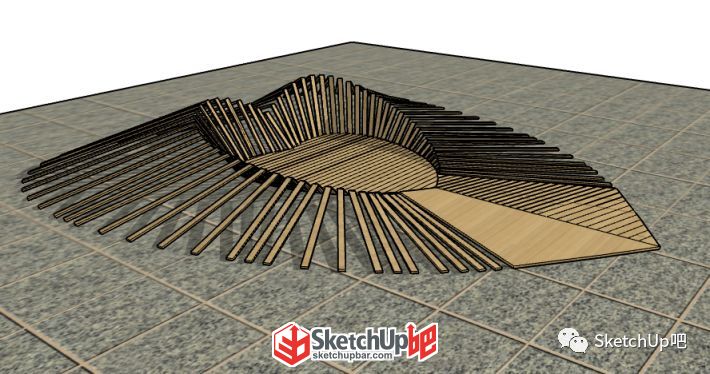

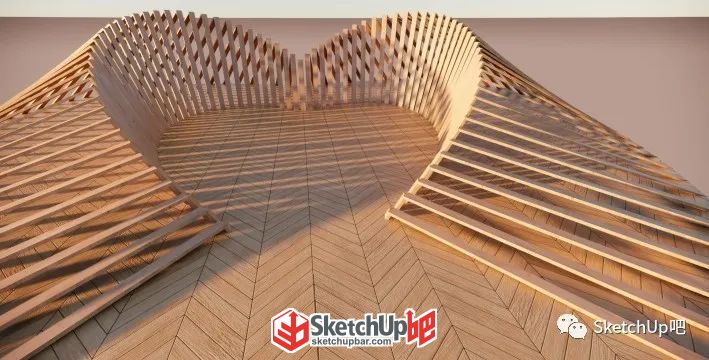

第四步，對地面進行封面處理批量推拉（SUAPP編號94）一個厚度，附上材質調整細節之后進行鏡像操作得到最終模型。
xzy233

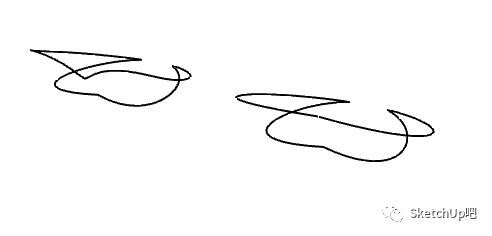

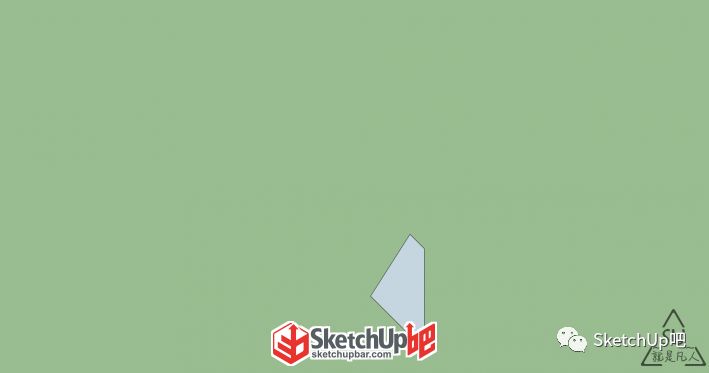

1. 貝茲曲線畫空間線

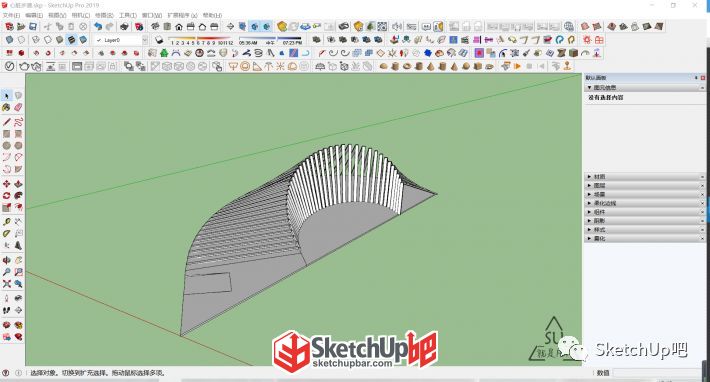

2貝茲曲線轉化為固定段數多段線（40）

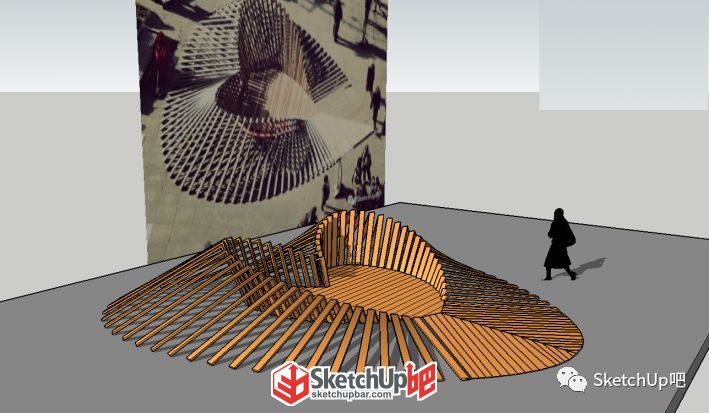

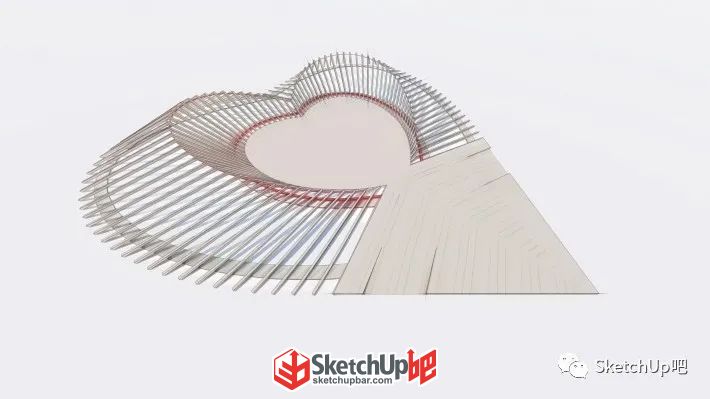

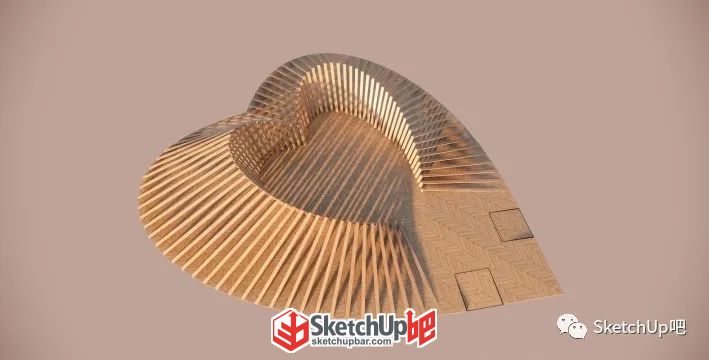

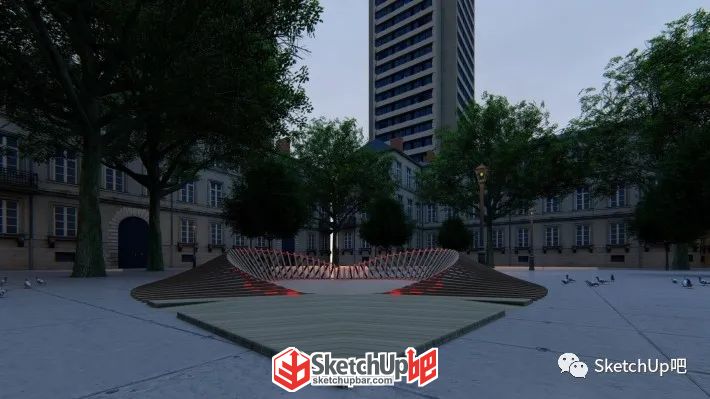

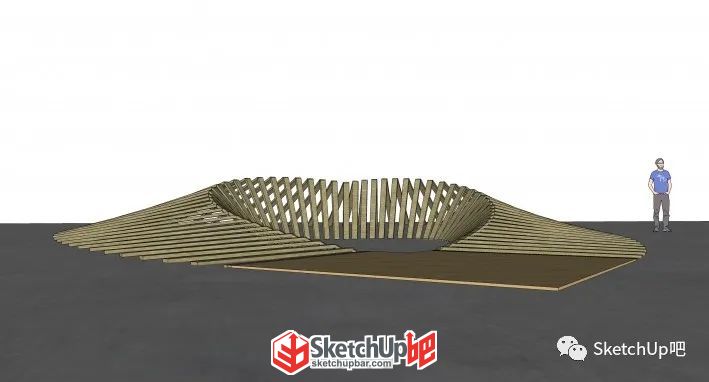

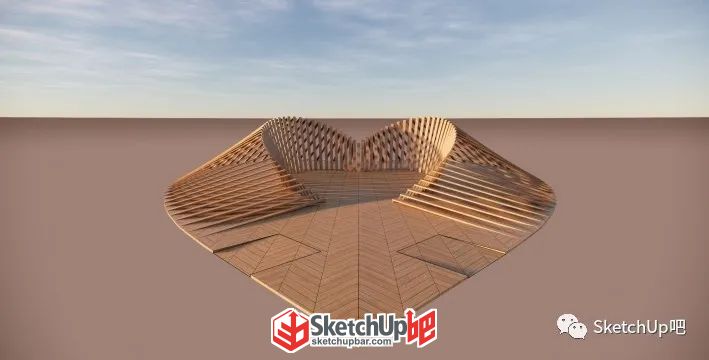

更多吧友作品：
完整視頻復制下方鏈接進行觀看 www.mgcxq.cn/ke/128 本文使用插件來自 SUAPP3.4中文云端插件庫（專業版） 插件下載地址 www.suapp.me 更多視頻教程歡迎鎖定SketchUp吧 【超級講吧】欄目 www.mgcxq.cn/ke
|
