SketchUp建柱狀構筑物，就是如此簡單

2020-4-3 14:43| 發布者: 瞬息千里| 查看: 2846| 評論: 2

摘要: 在建模中經常會遇到柱狀的構筑物比如其實這些模型都可以通過繪制平面后處理得到具體該如何操作呢通過這個案例一起來看看吧萌妹語音講解視頻完整視頻制下方鏈接進行觀看sketchupbar.com/ke/133具體步驟1、首先繪制一 ...

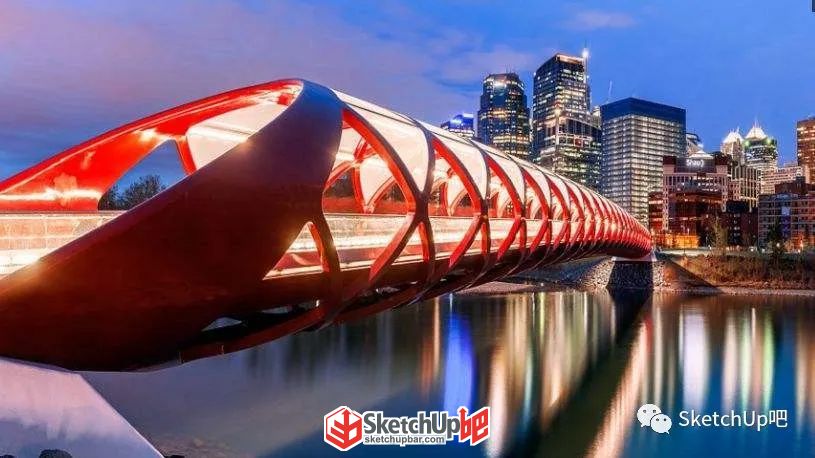

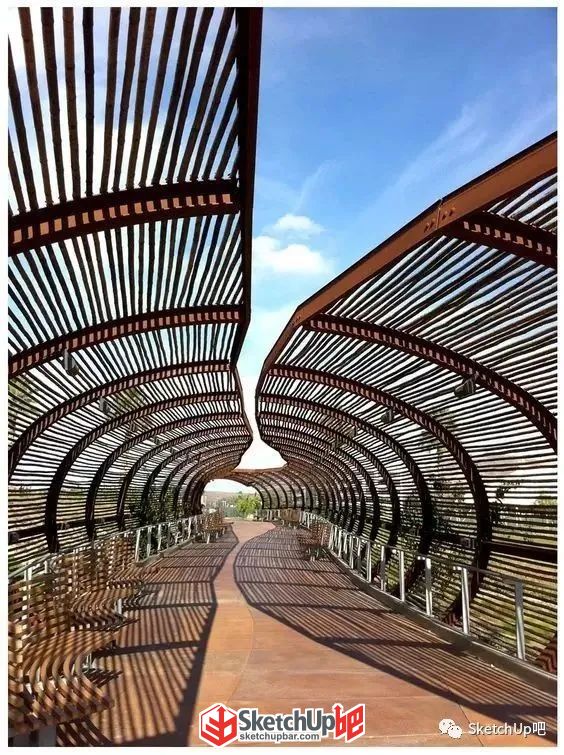

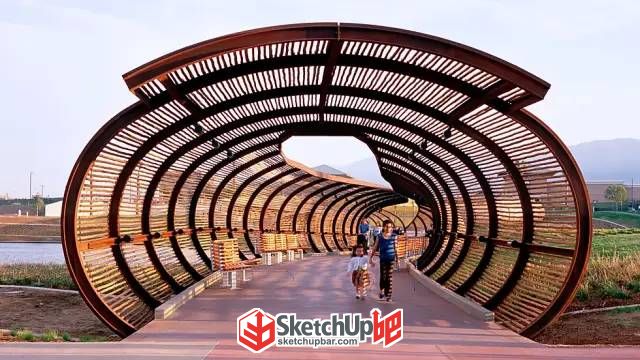

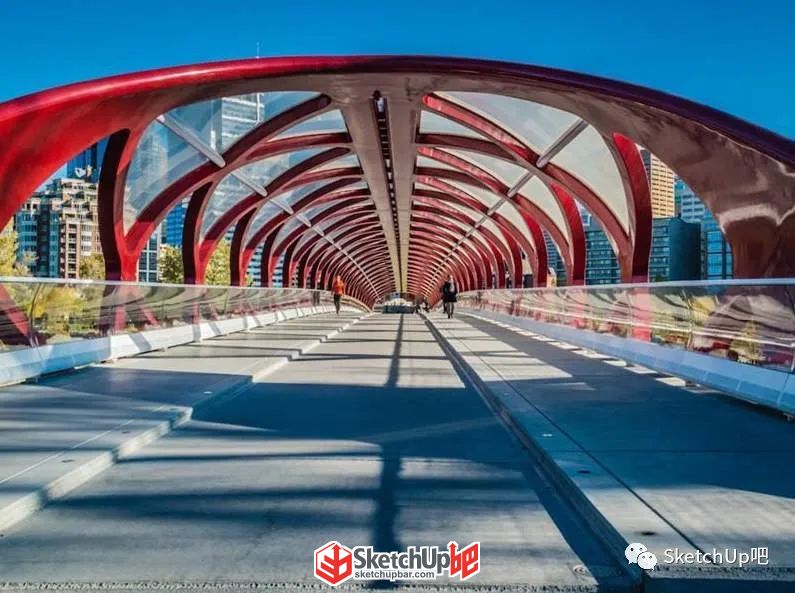

在建模中經常會遇到柱狀的構筑物
比如




其實這些模型都可以通過繪制平面后處理得到
具體該如何操作呢
通過這個案例一起來看看吧







萌妹語音講解視頻


完整視頻制下方鏈接進行觀看

sketchupbar.com/ke/133







具體步驟

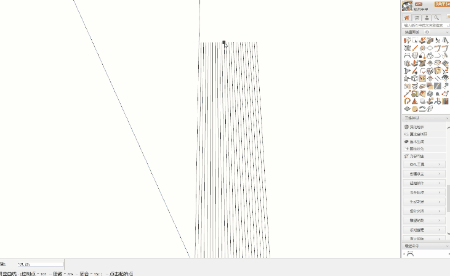

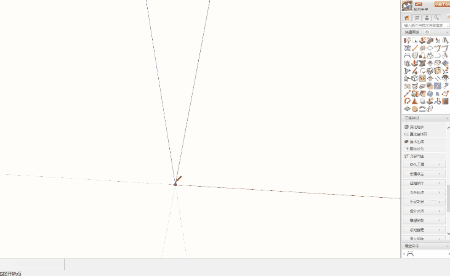

1、首先繪制一條直線，按照紅軸方向復制線段，輸入“/”加數值。

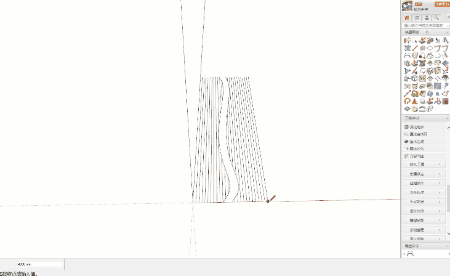

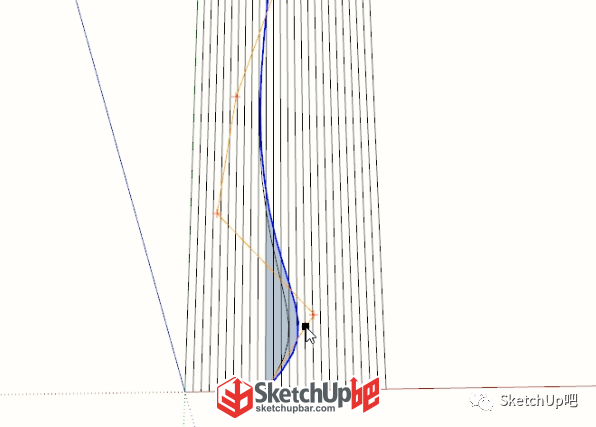

2、使用貝茲曲線（SUAPP編號96）把橋的縫隙輪廓繪出。

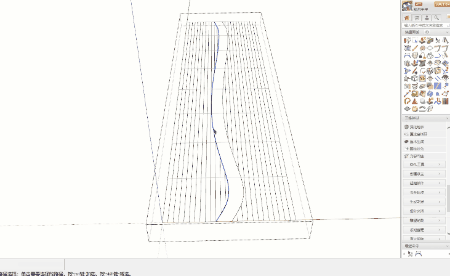

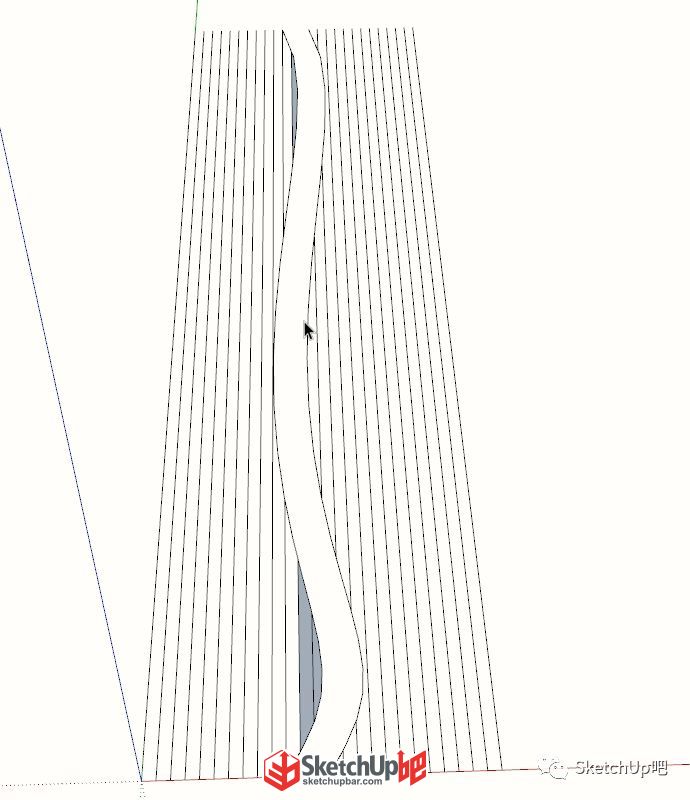

3、將縫隙部分多余的線條刪除，全選所有線條創建為群組。

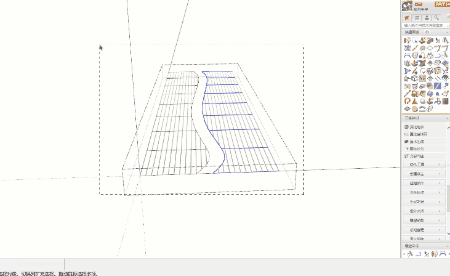

4、畫出橫向線條并創建群組。

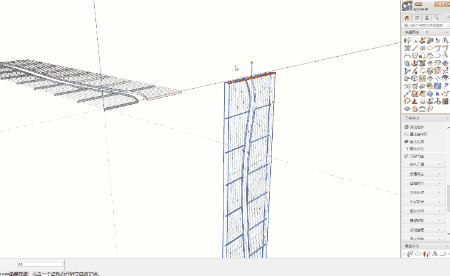

5、進入豎向群組復制縫隙輪廓線，在到橫向線條群組原位粘貼，刪除多余的線條。

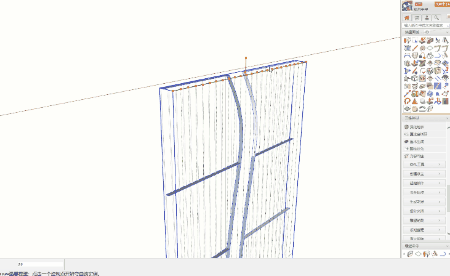

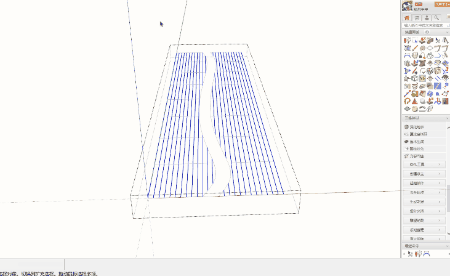

6、將所有的豎向線條全選使用線轉圓柱（SUAPP編號148）注意使用前要焊接線條，設置合適參數點擊確定。


7、把橫向線條的選中使用拉線成面（SUAPP編號156）。

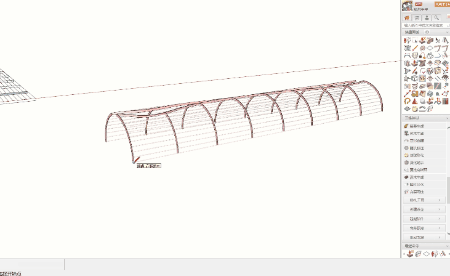

8、將所有的線面弄進一個大的群組中，選中群組使用真實彎曲（SUAPP編號388）。這里選擇的往下拉伸，發現彎曲的結果是圓柱在內的，這不是我們想要的效果。


所以這里進行往上提拉輸入180°這樣就彎曲就完成了。


9、進入群組給面添加一個厚度，超級推拉（SUAPP編號94）時注意把面的方向統一，記住要貼一個騷氣的粉色材質才符合我們的氣質。

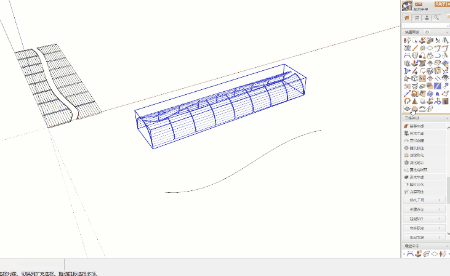

10、將群組旋轉90°與紅軸平行，在群組外畫一根線段，使用貝茲曲線畫一個曲線。

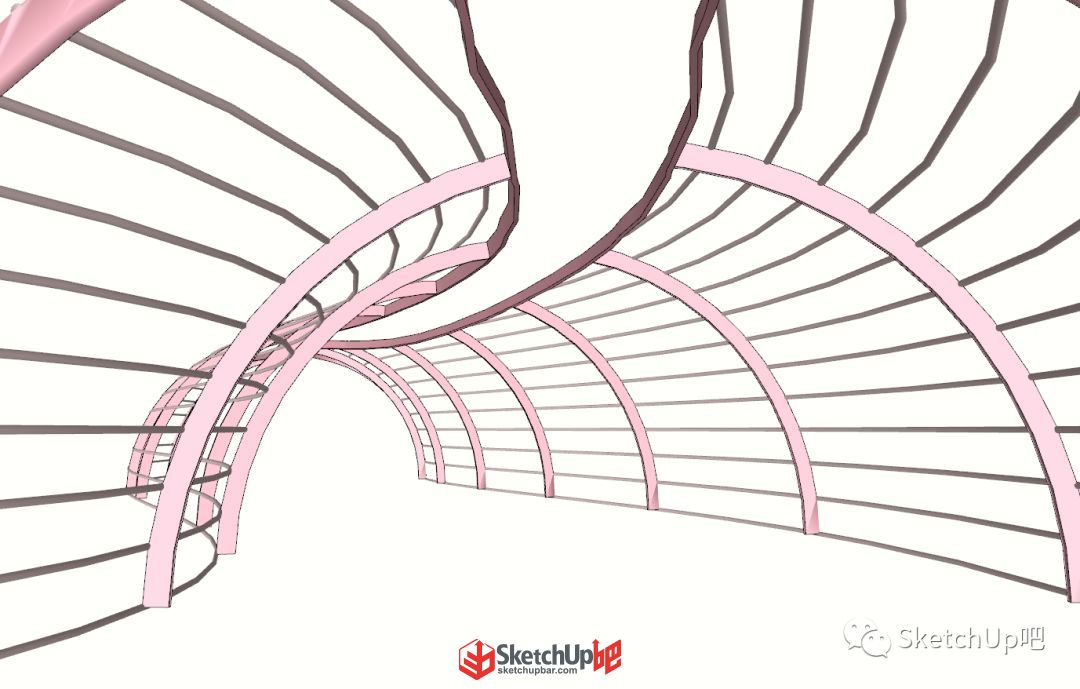

點擊群組使用形體彎曲（SUAPP編號118）按照提示選擇參考線就完成了模型繪制是不是很簡單呢？






完整視頻復制下方鏈接進行觀看
www.mgcxq.cn/ke/133

本文使用插件來自

SUAPP3.4中文云端插件庫（專業版）

插件下載地址

www.suapp.me

更多視頻教程歡迎鎖定SketchUp吧

【超級講吧】欄目

www.mgcxq.cn/ke
