小伙伴們 又到了學習的時間啦 今天是涼亭建模 之前直播有講解過哦 錯過直播的 小吧今天就把教程分享給大家啦 快來看看吧
奉上小吧的成果圖

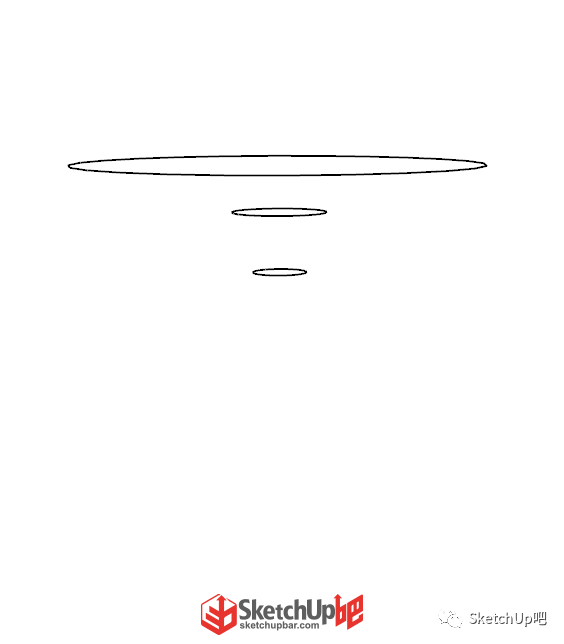

接著來看看小姐姐講解的帶字幕建模視頻吧 完整視頻地址 www.mgcxq.cn/ke/135 視頻錄制—SketchUp吧彈指神通 圓弧工具畫圓，刪除面，復制3份出來，調整圓的大小

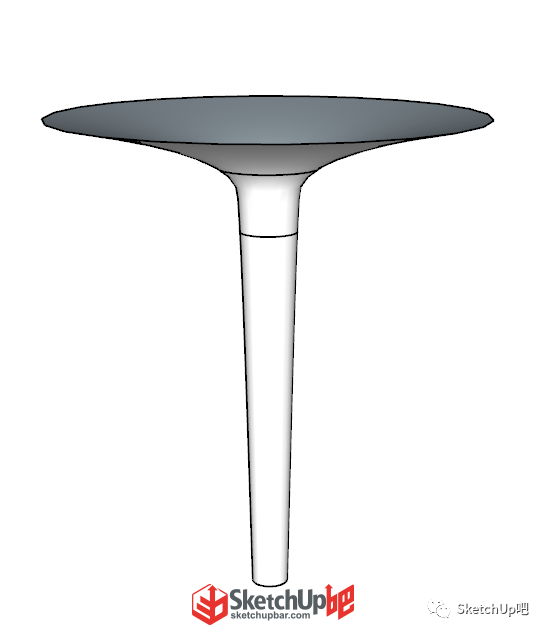

使用【曲線放樣】（SUAPP編號427）進行放樣，調整一下函數計算方式，將面放樣出來

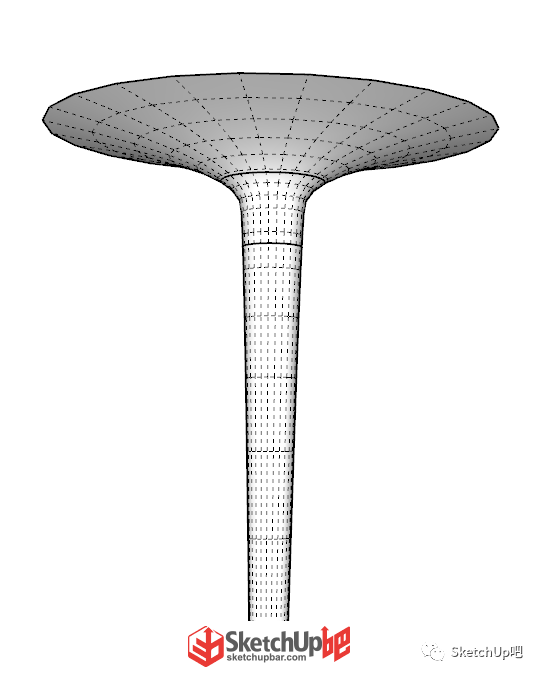

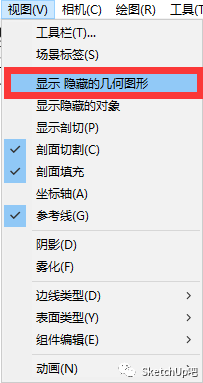

打開虛線隱藏物體，將隱藏的結構線顯示出來

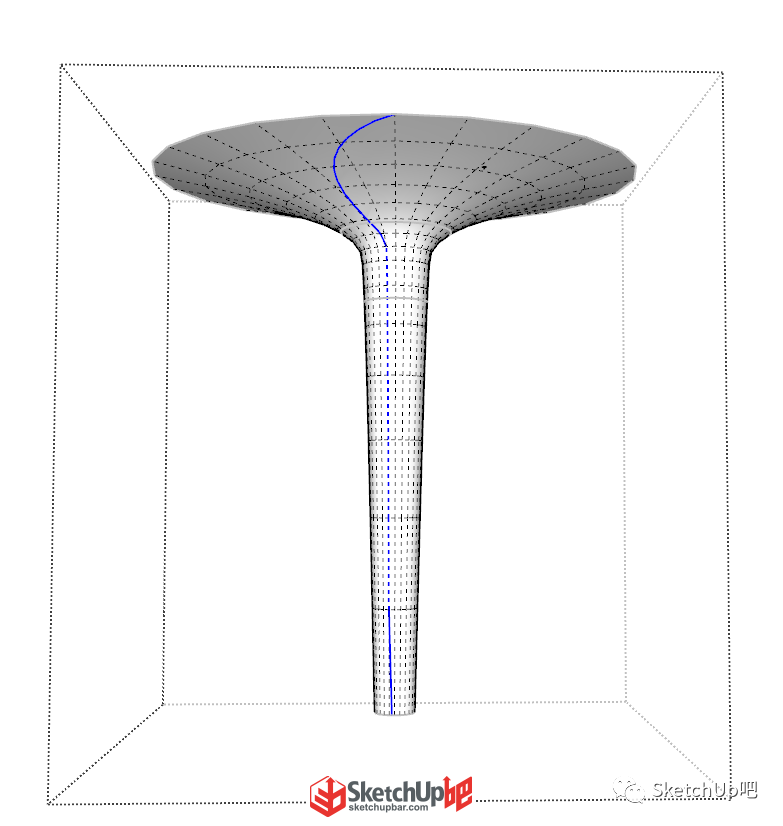

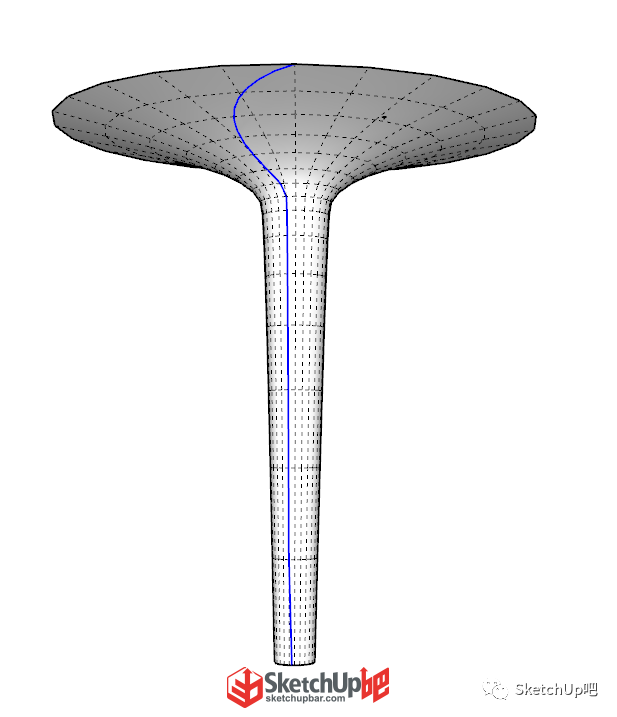

進入群組內部，使用【表面繪制】（SUAPP編號432）中的表面畫弧在曲面上將圓弧畫出來

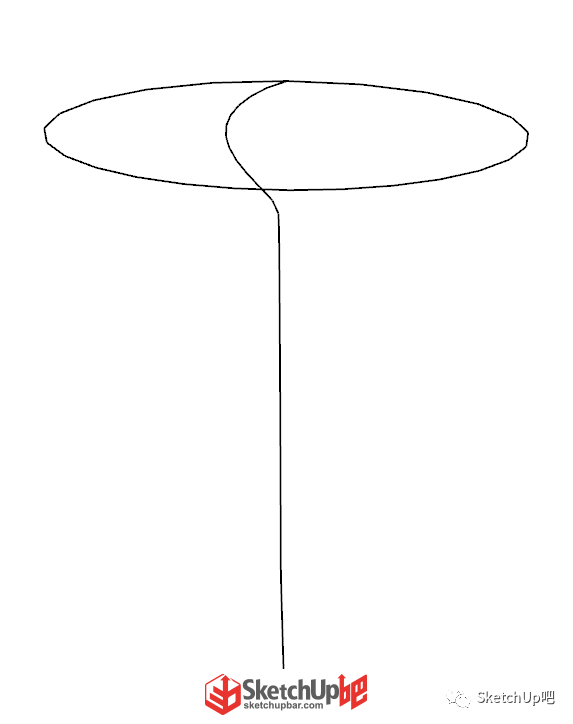

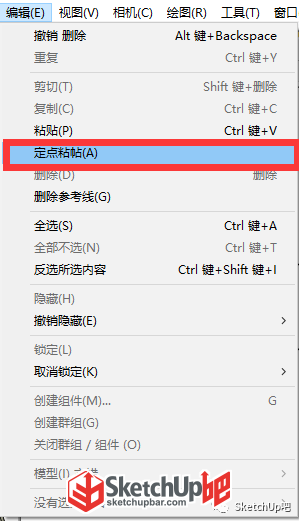

選擇目標線段，定點粘貼出來

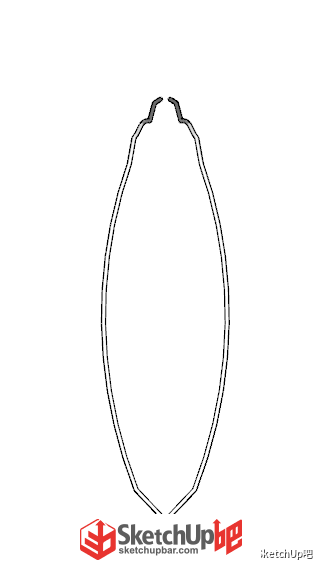

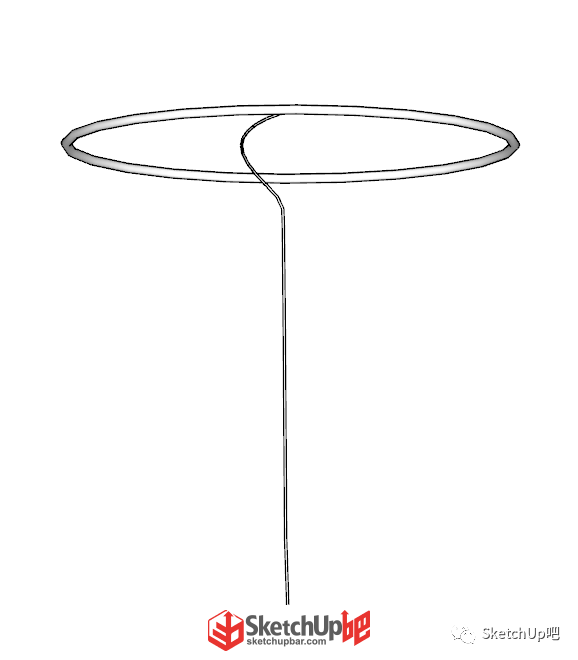

關閉虛顯隱藏物體，隱藏曲面，先將線條使用【焊接線條】（SUAPP編號48）焊接一下，再使用【路徑成管】（SUAPP編號149）將線轉化成圓柱

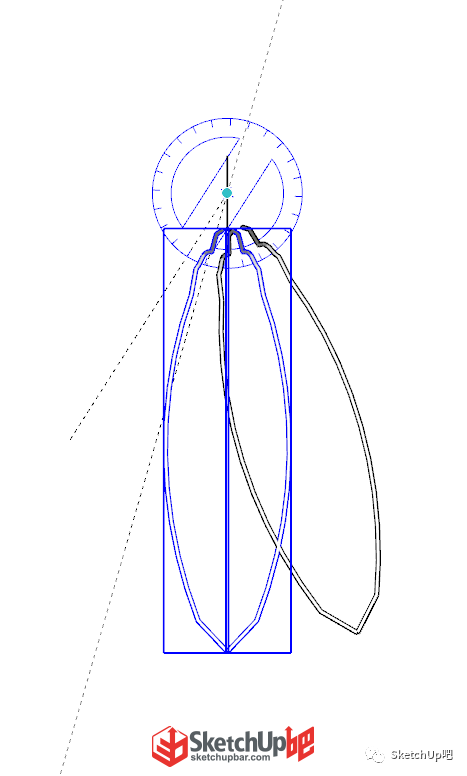

鏡像圓管，然后沿中心點進行旋轉復制出整圈

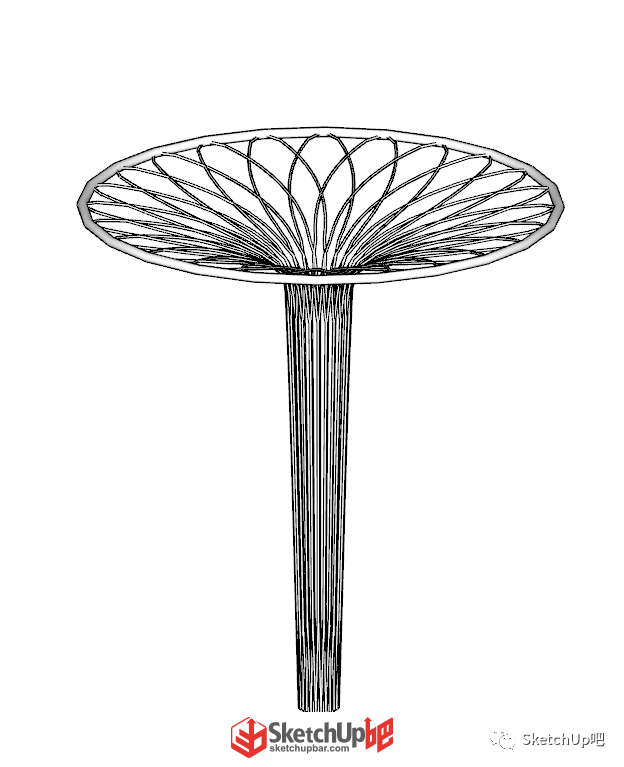

顯示隱藏的曲面，把圓管和面拼接就好啦！

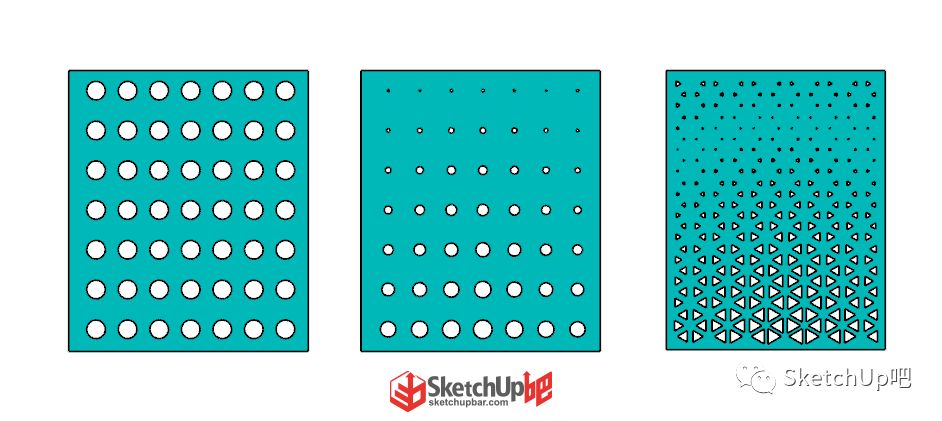

完整視頻有講解下面這種漸變開洞的做法，主要使用【曲線干擾】（SUAPP編號283）結合SketchUp自帶的組件開洞的用法

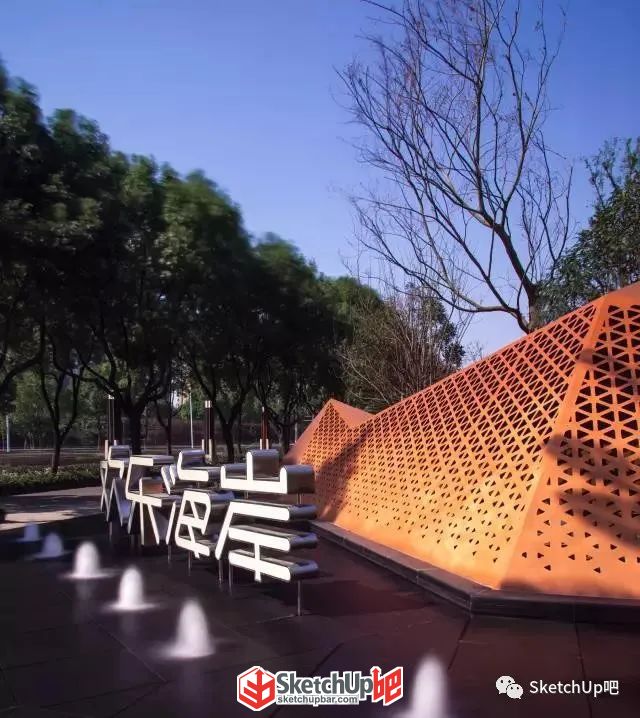

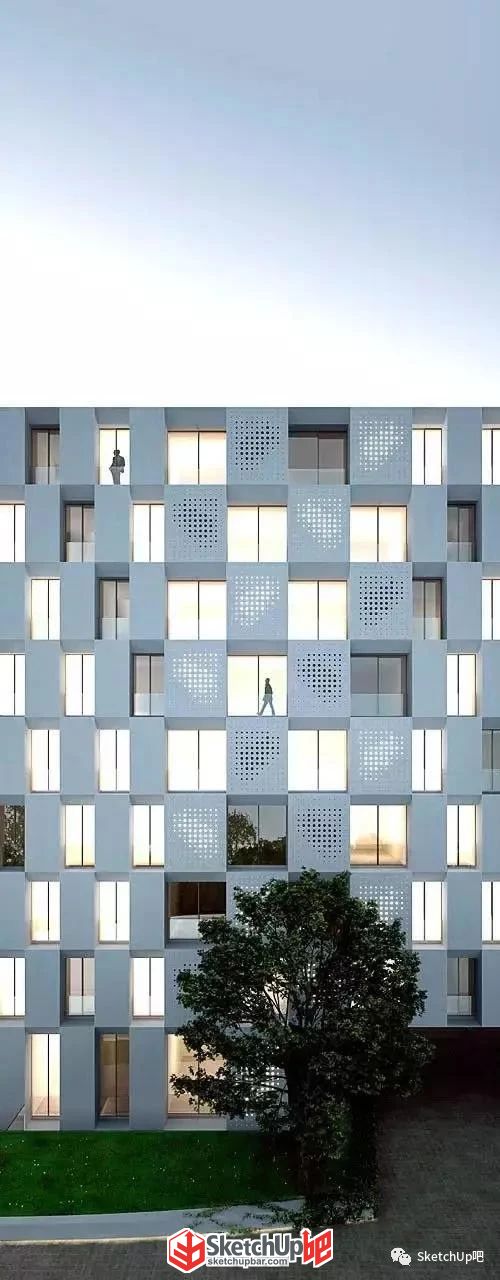

使用這種方法能快速制作下面這些類型表皮哦！
圖片來自網絡，侵刪
|
