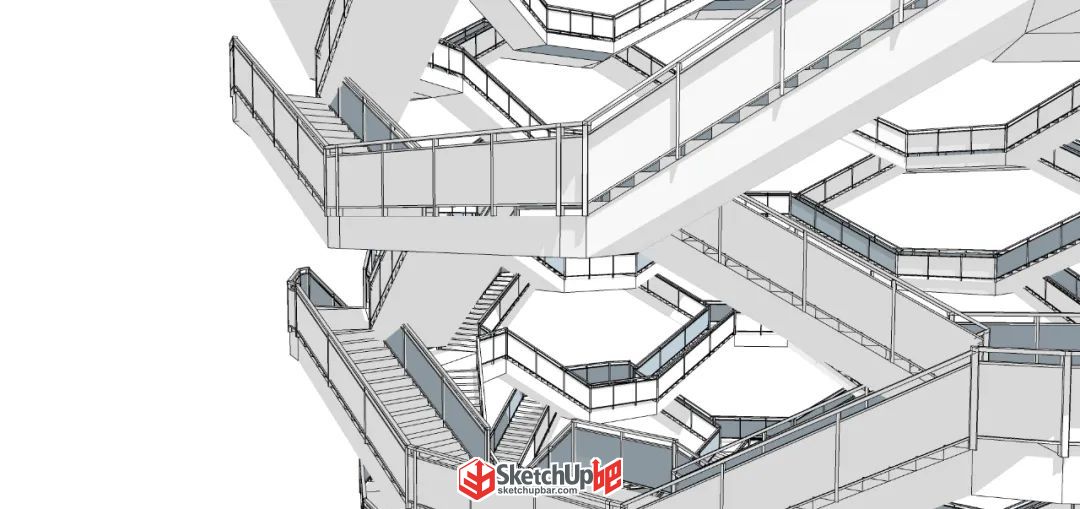

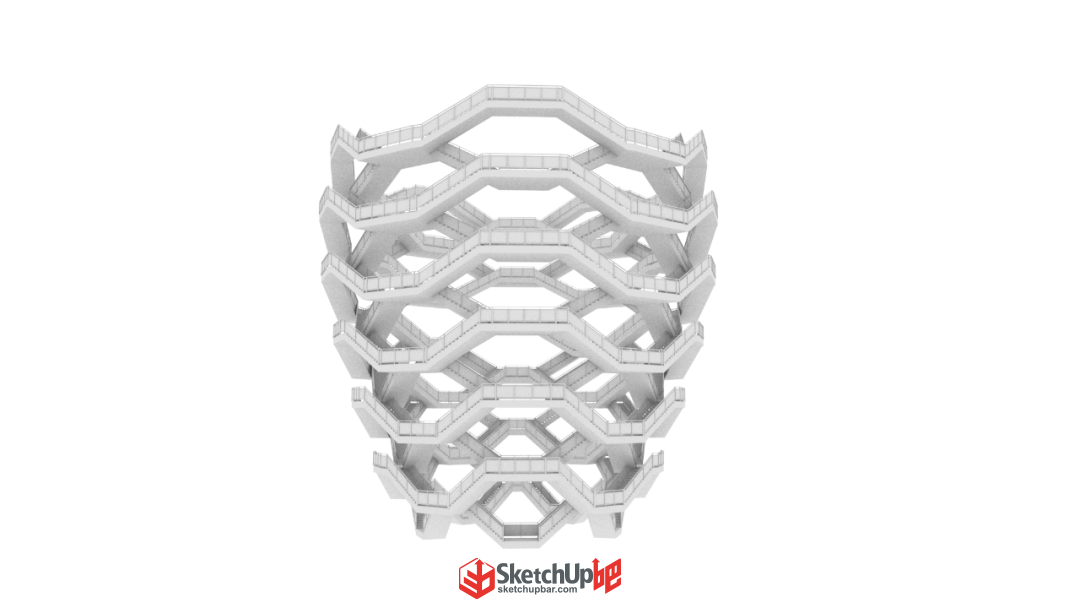

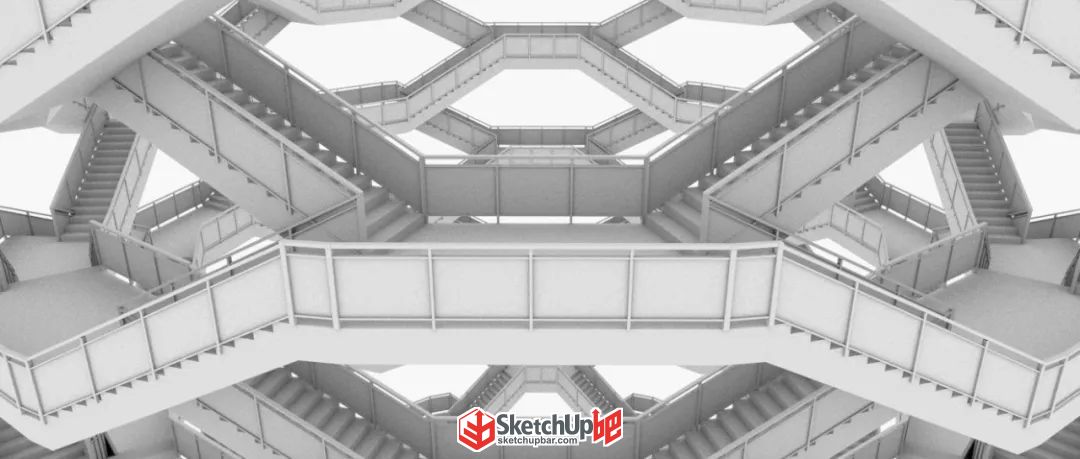

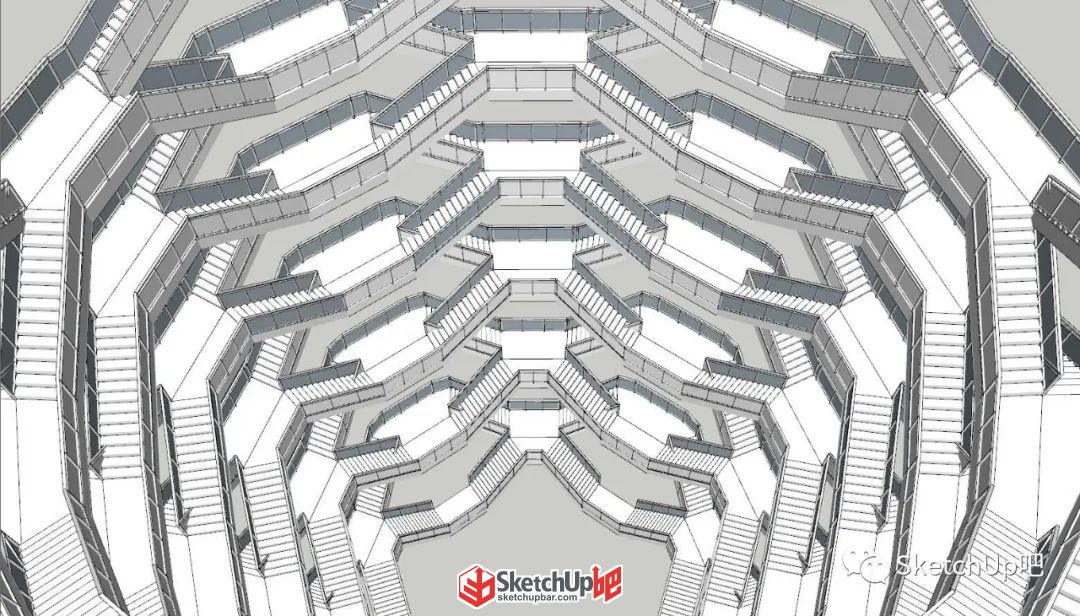

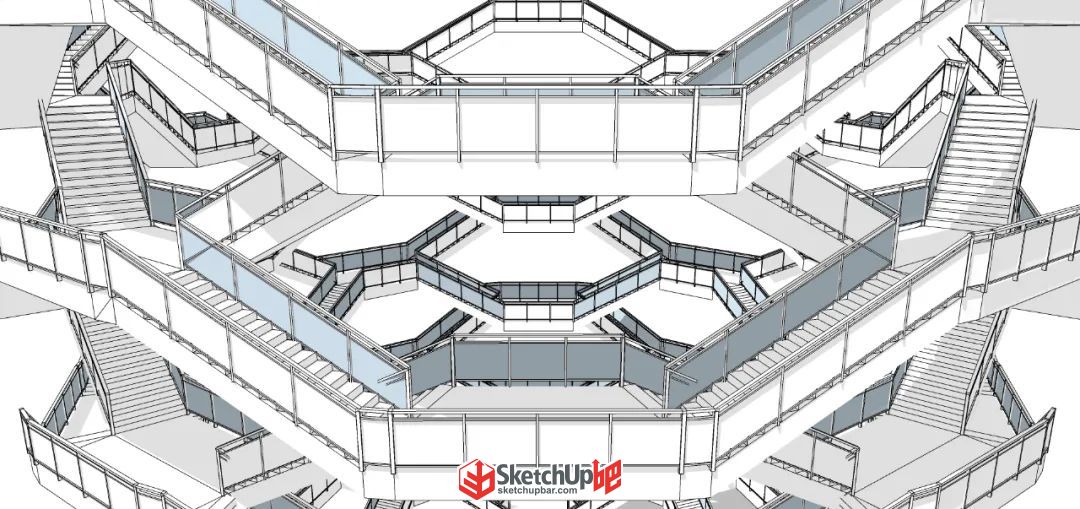

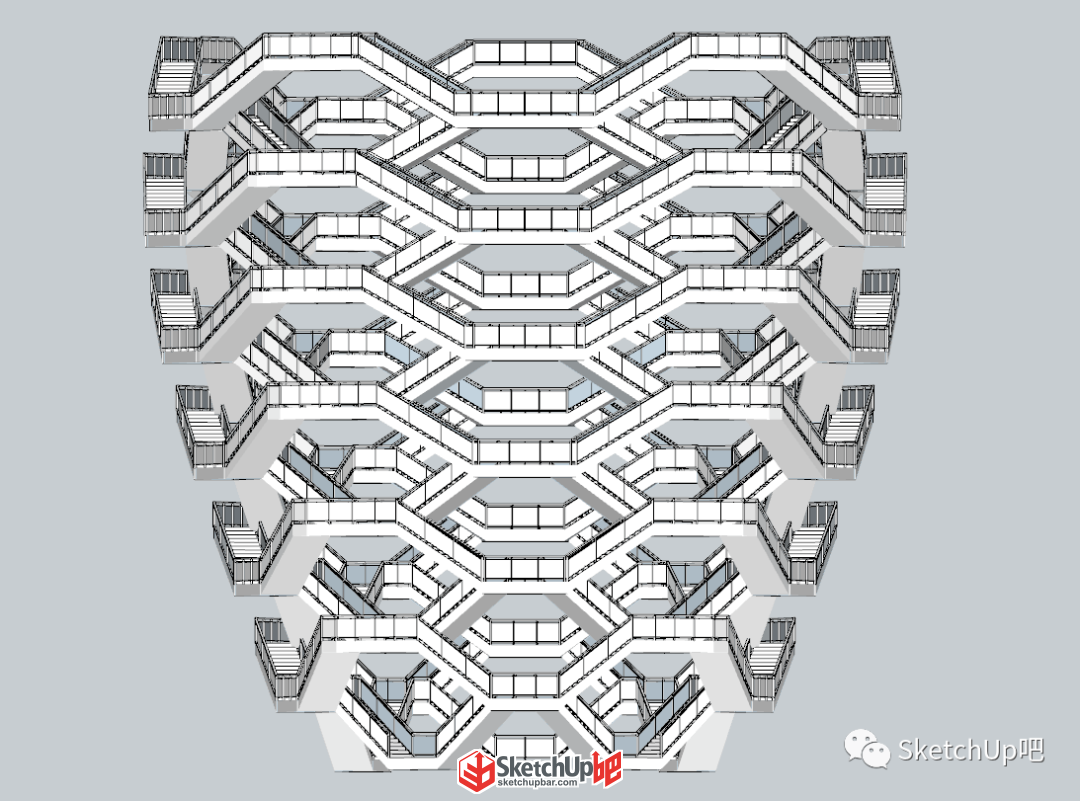

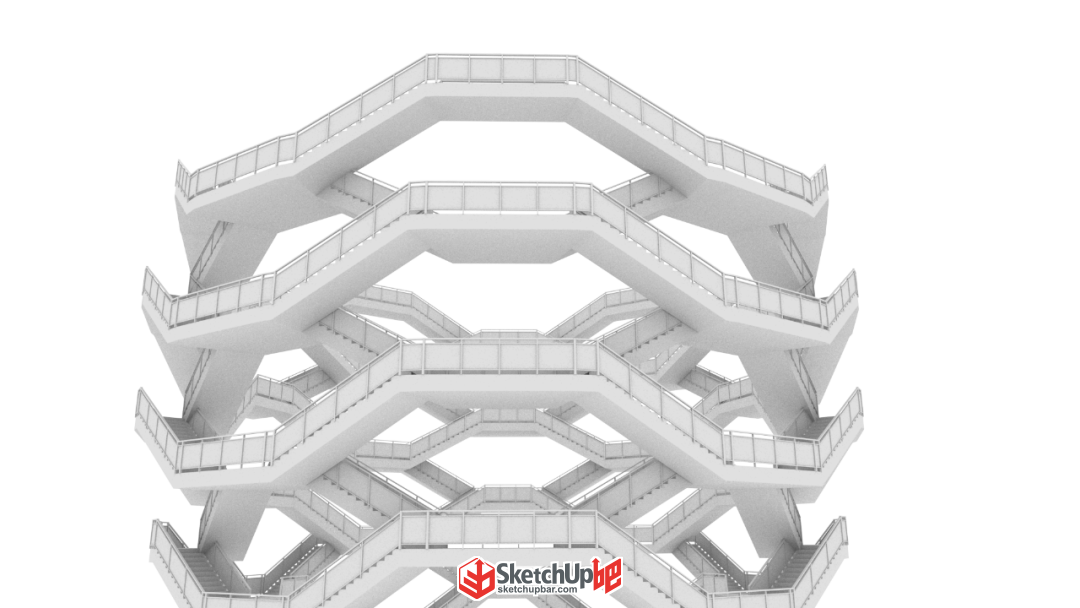

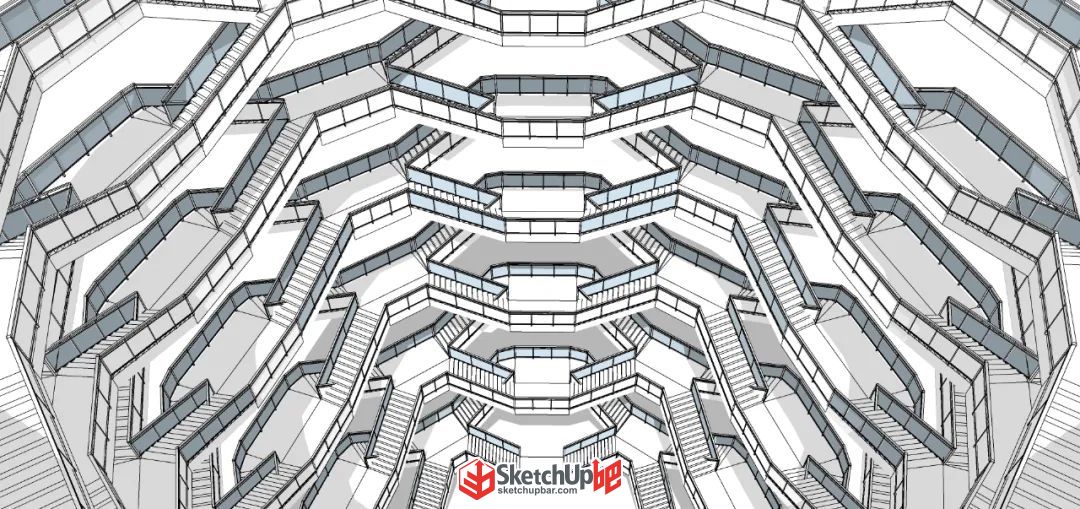

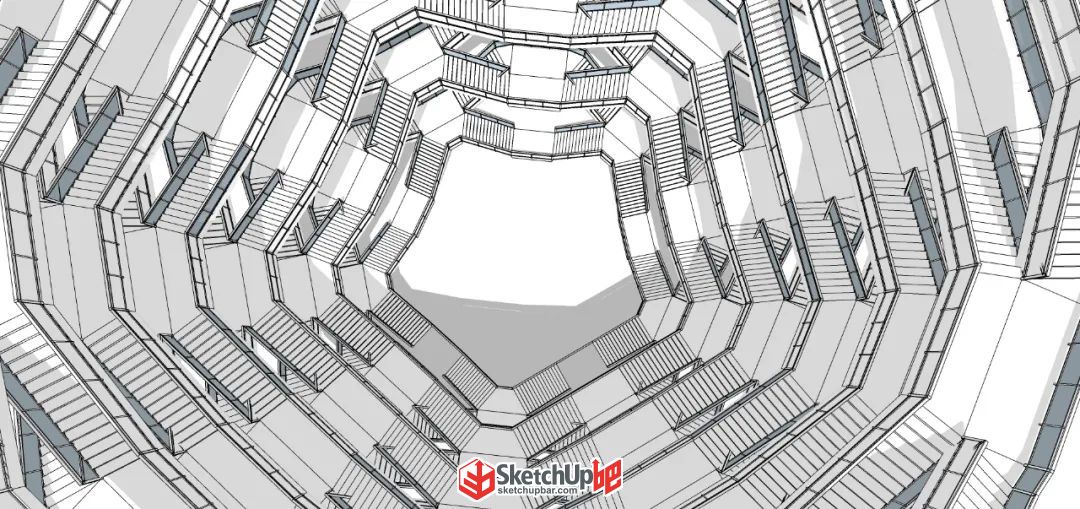

先來一波最終效果展示

視頻錄制SketchUp吧瞬息千里

完整視頻復制下方鏈接進行觀看

sketchupbar.com/ke/137

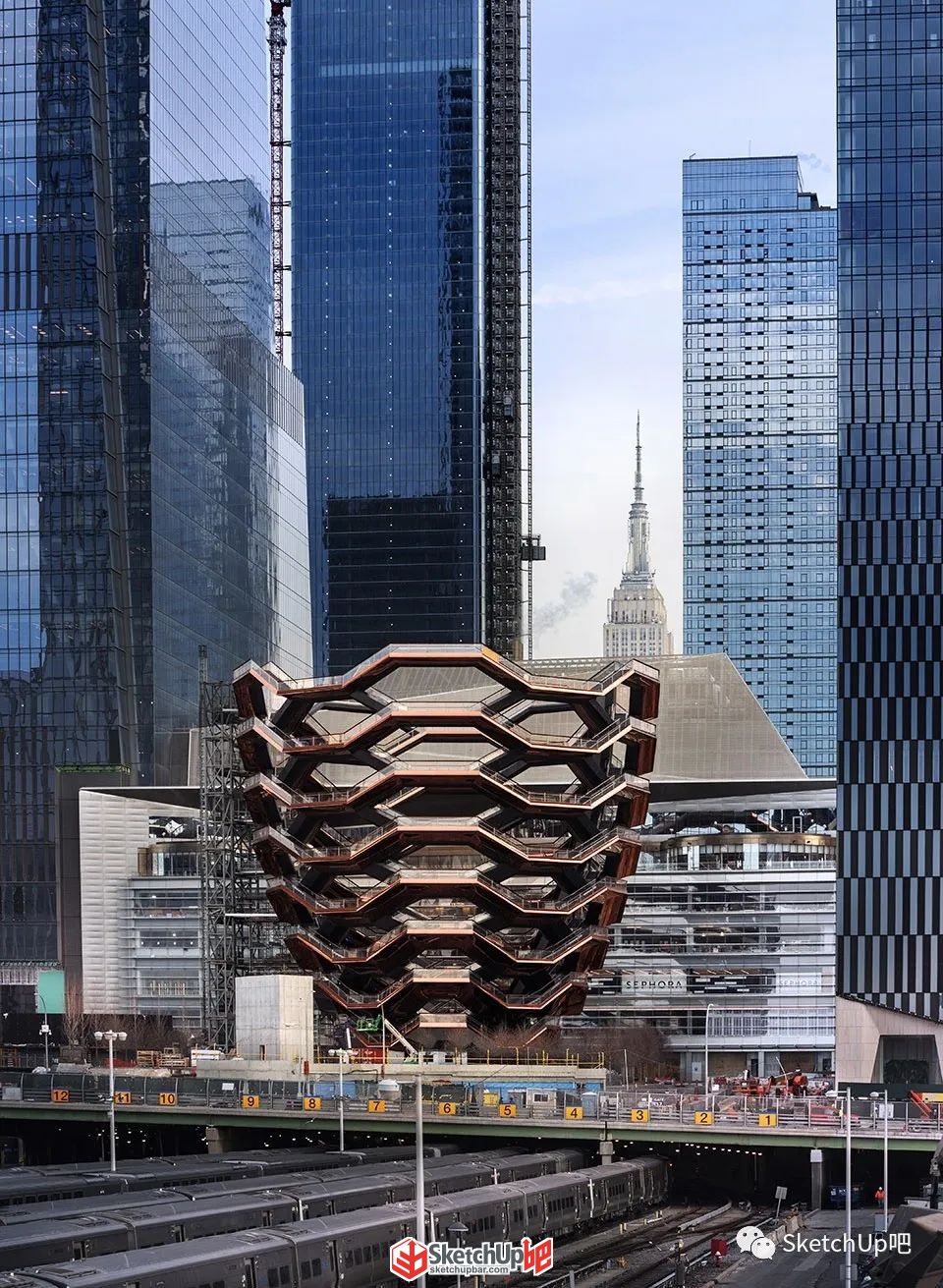

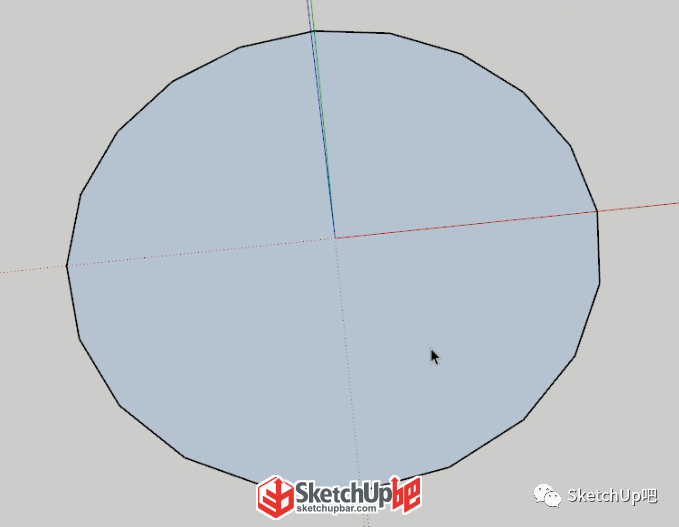

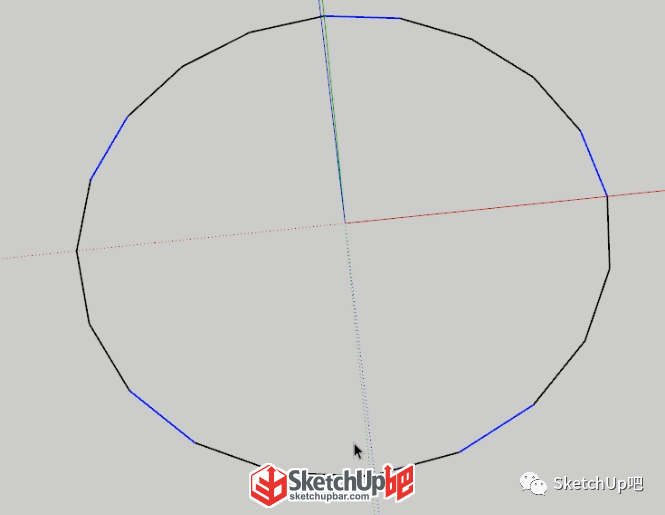

1、根據范例圖片首先繪制一個圓，設置圓的段數為20。

2、右鍵分解曲線，每隔3段選擇一段。

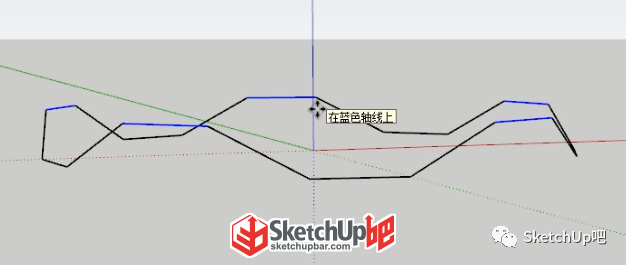

3、選中后沿藍軸向上拉伸合適距離。

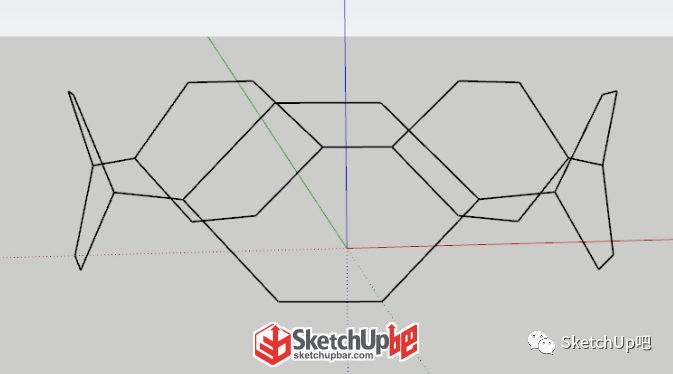

4、全選線條向上復制一個，進行旋轉。

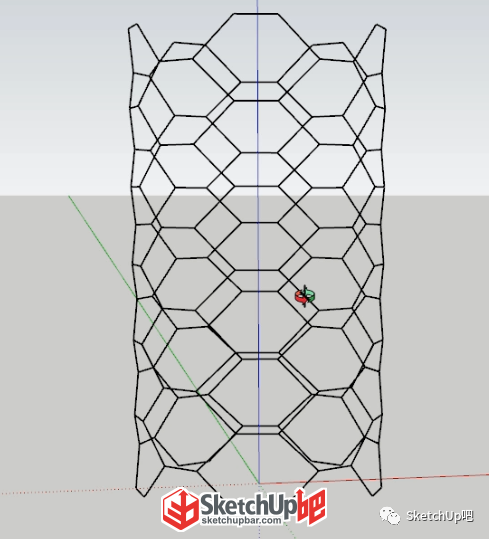

5、將旋轉后的全部線條選中向上復制幾層，將其創建為群組。

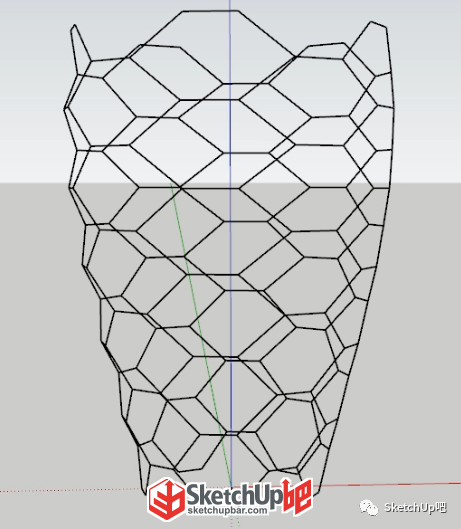

6、使用自由變形（SUAPP編號45）進行外形調整。

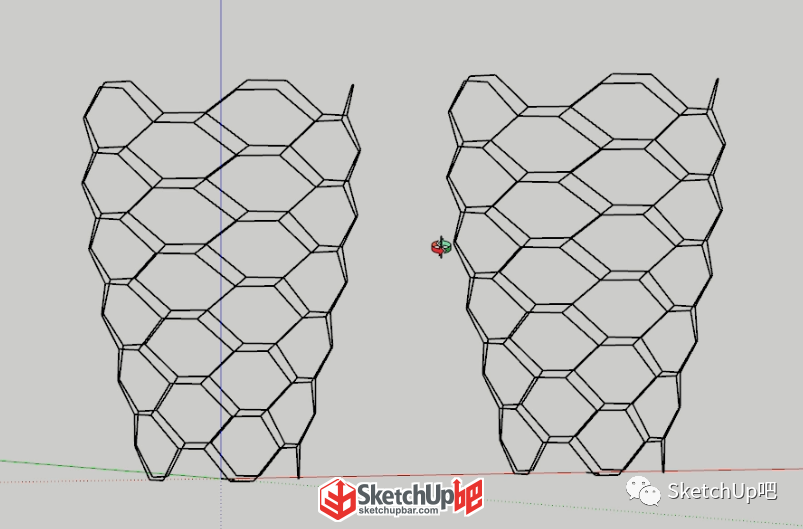

7、調整完后畫一根參考線，復制一個出來。

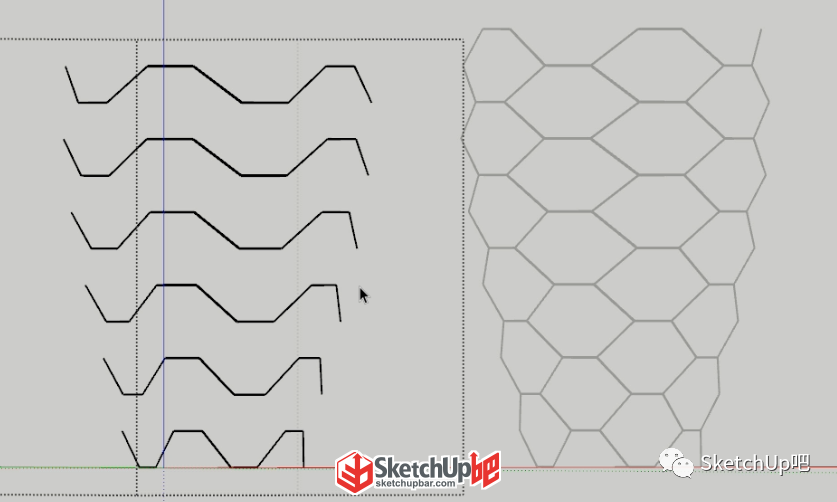

8、調整視圖，對線條繼續隔斷選取，將選中的進行刪除。

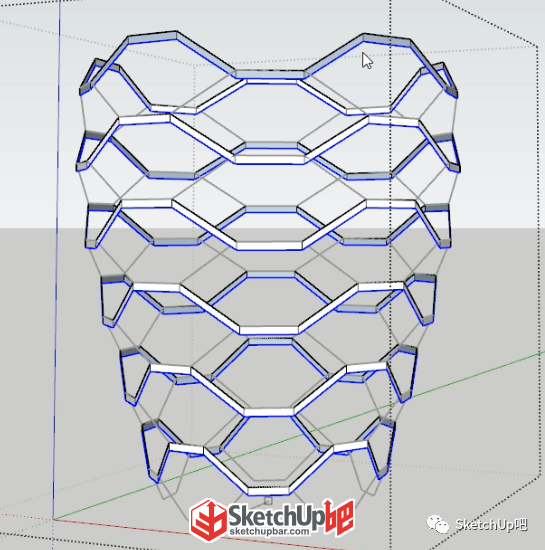

9、進入最上層的線條群組，使用拉線成面（SUAPP編號156）形成一個面。

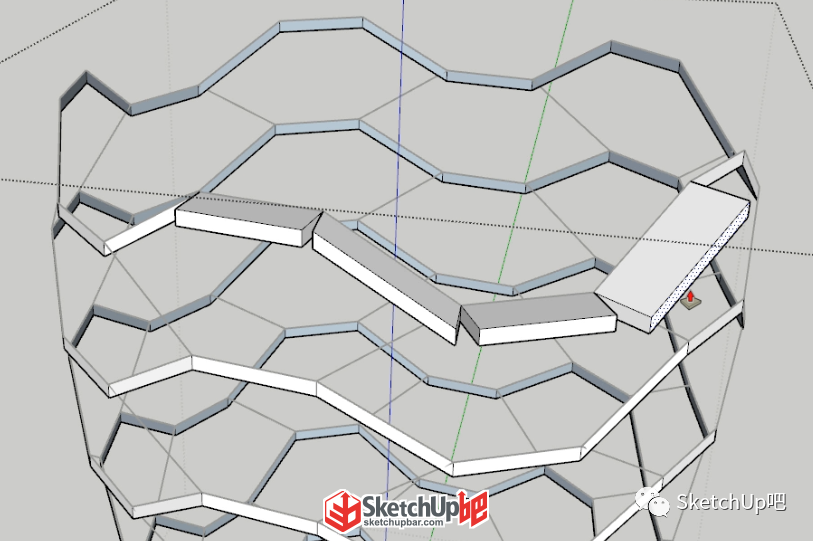

10、成面后制作一個標準段，使用推拉工具進行推拉一個厚度。

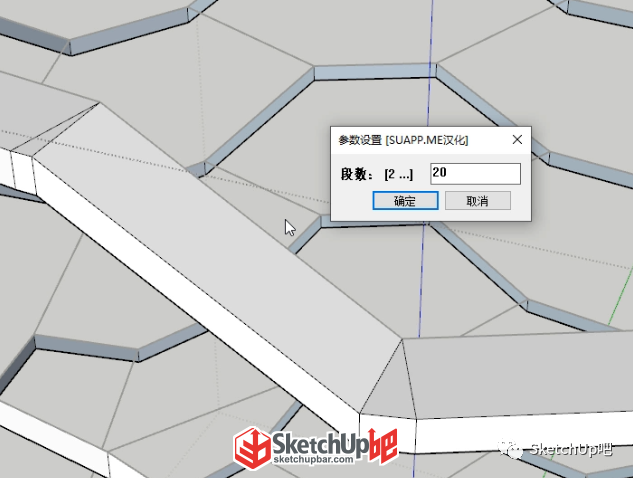

11、手動將缺口補上，斜坡的部分要作為樓梯，所以將兩邊的線條使用貝茲曲線（SUAPP編號96）轉為固定段數多段線。

12、然后將兩個線條選中使用曲線放樣（SUAPP編號427），注意將段數改為1。

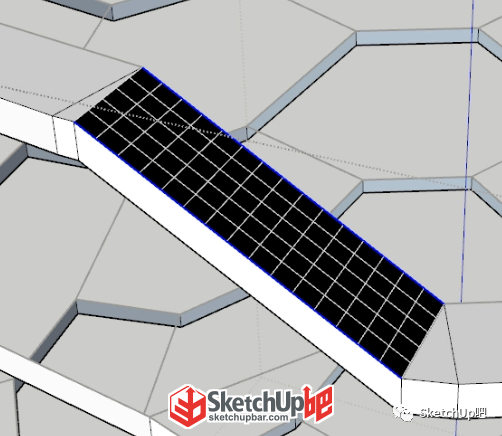

13、進入生成的面反轉平面，然后柔化一下看下線條是否有誤（是否有三角面）

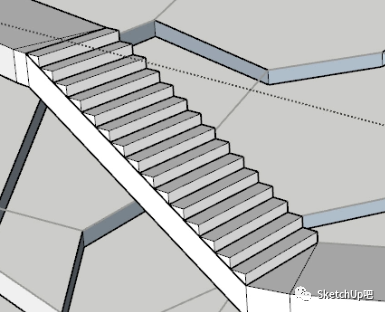

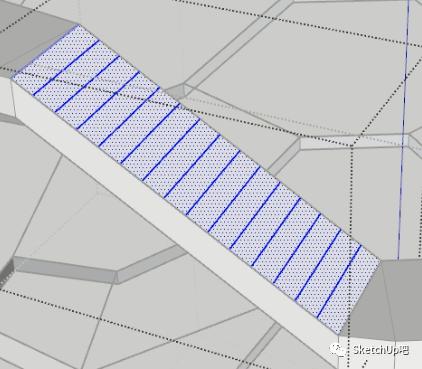

14、使用面轉組件（SUAPP編號242）將每一格轉為組件，進入組件使用直線工具畫出樓梯進行推拉。

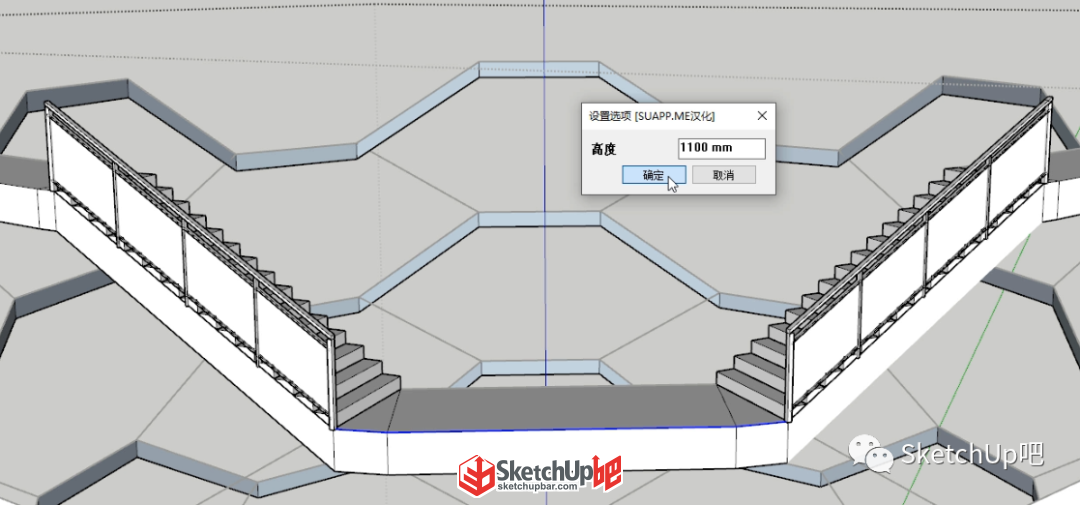

15、欄桿直接使用的是欄桿生成（SUAPP編號328）。

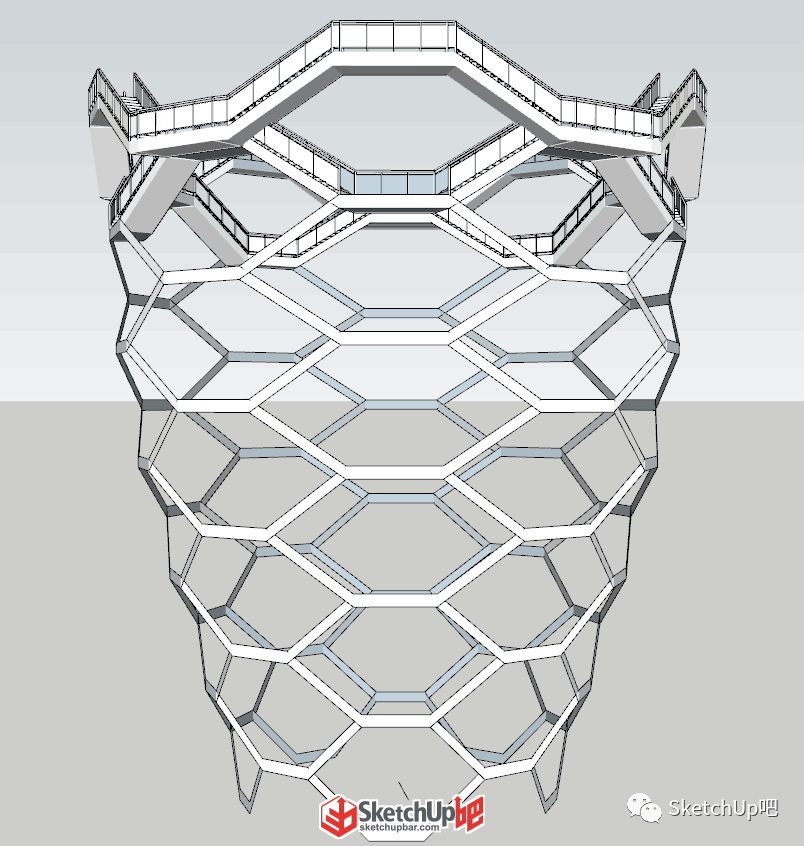

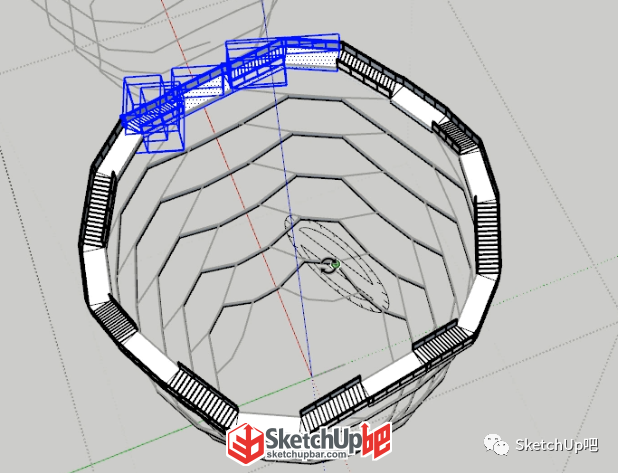

16、完成后通過旋轉復制一圈。

17、剩下的每一層都是用這樣的方式進行繪制即可。是不是很簡單呢。
