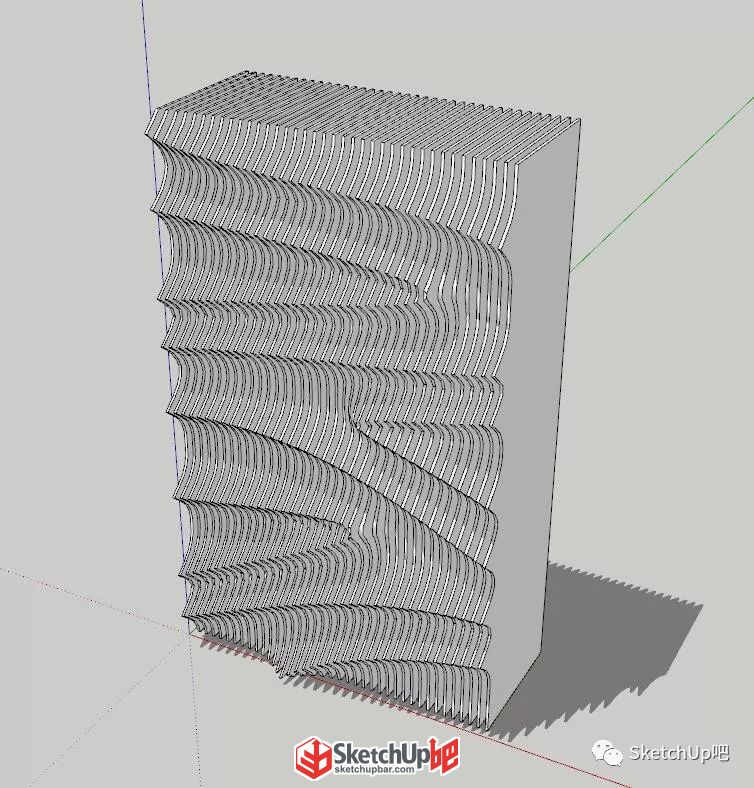

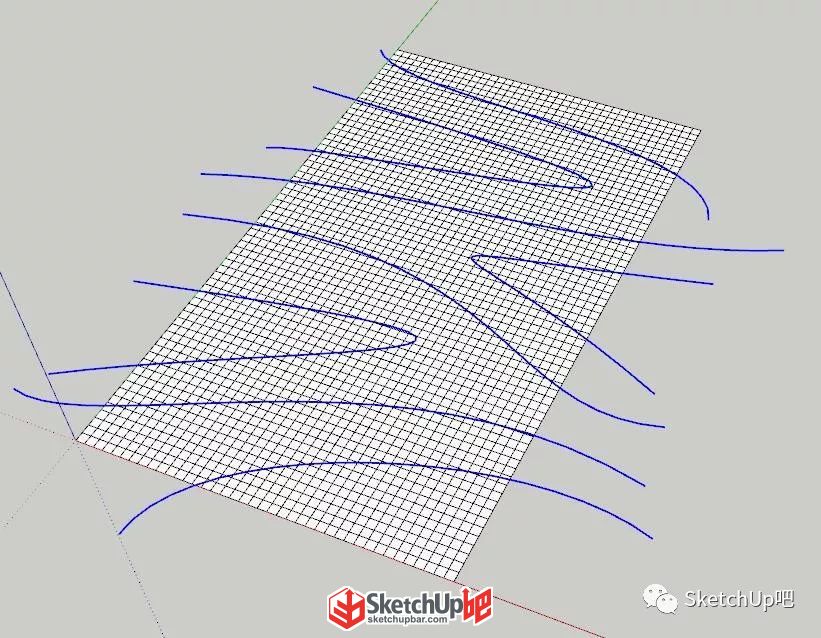

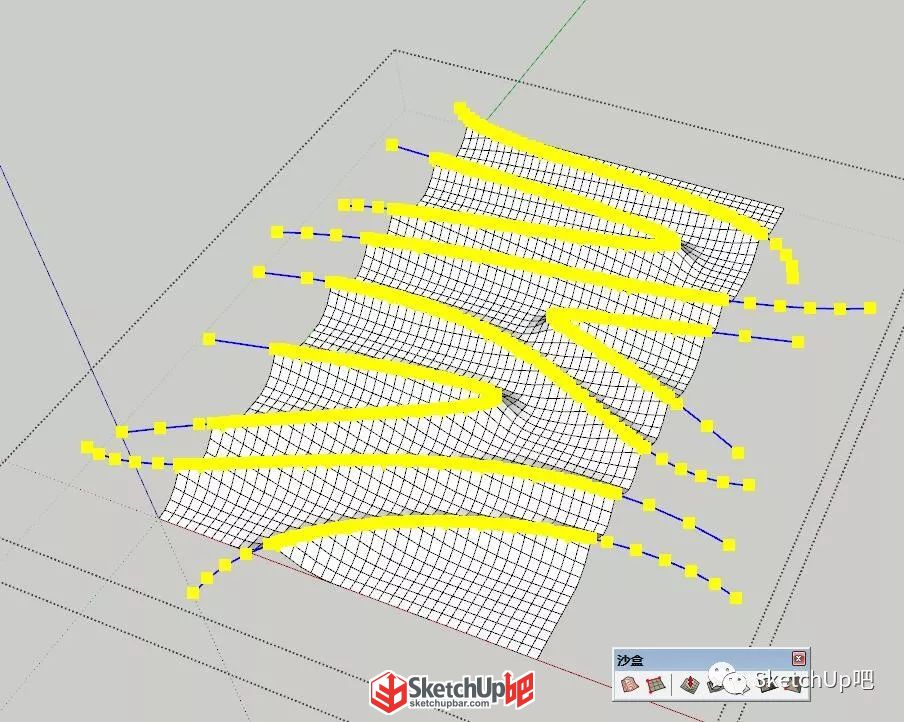

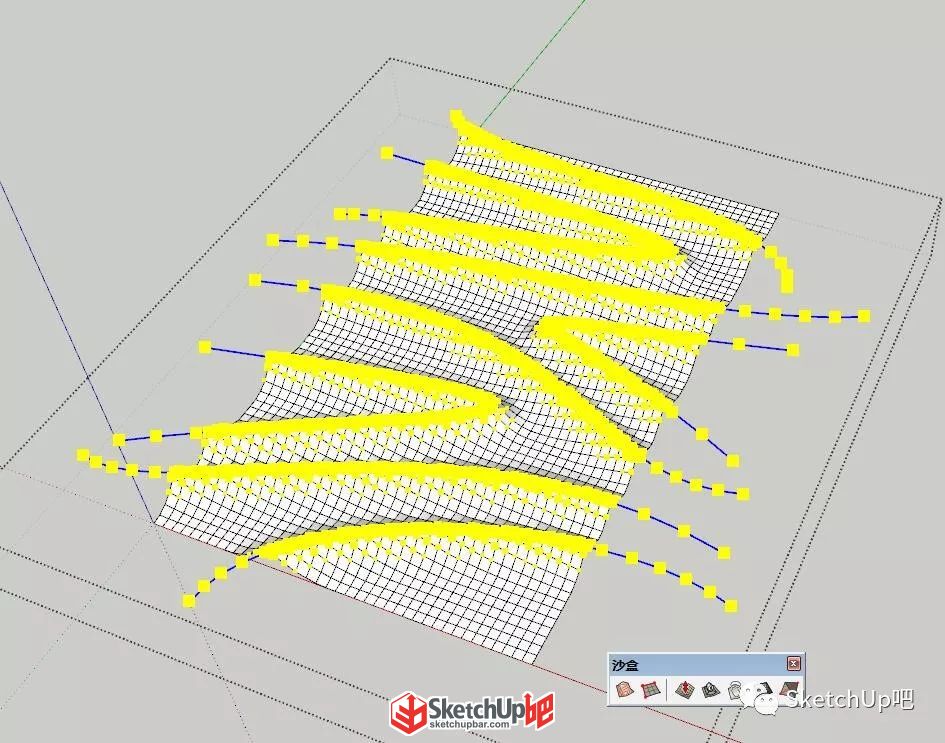

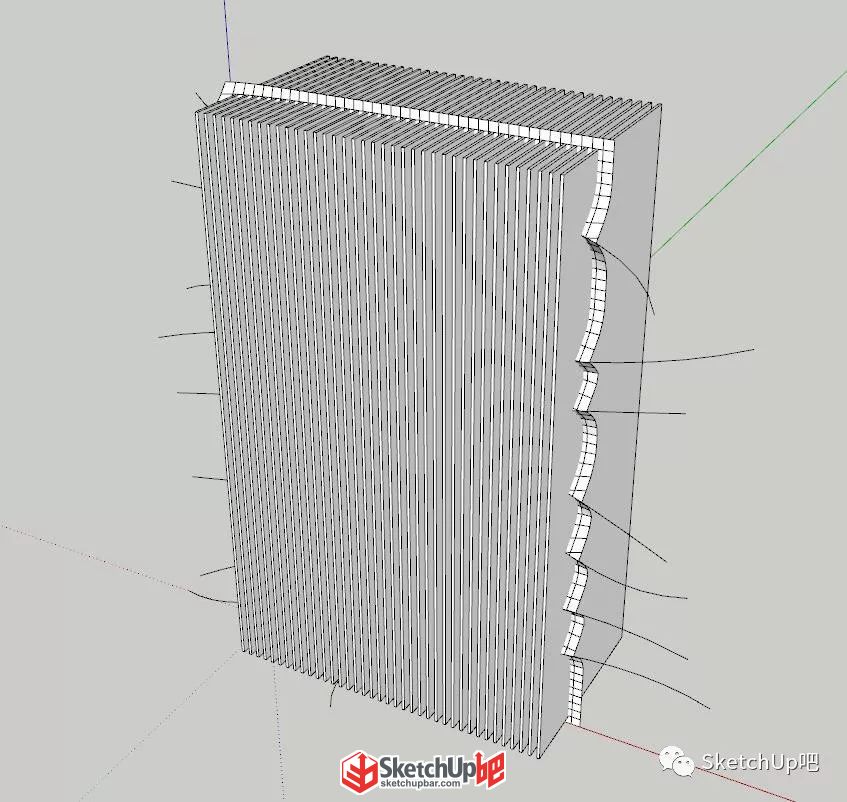

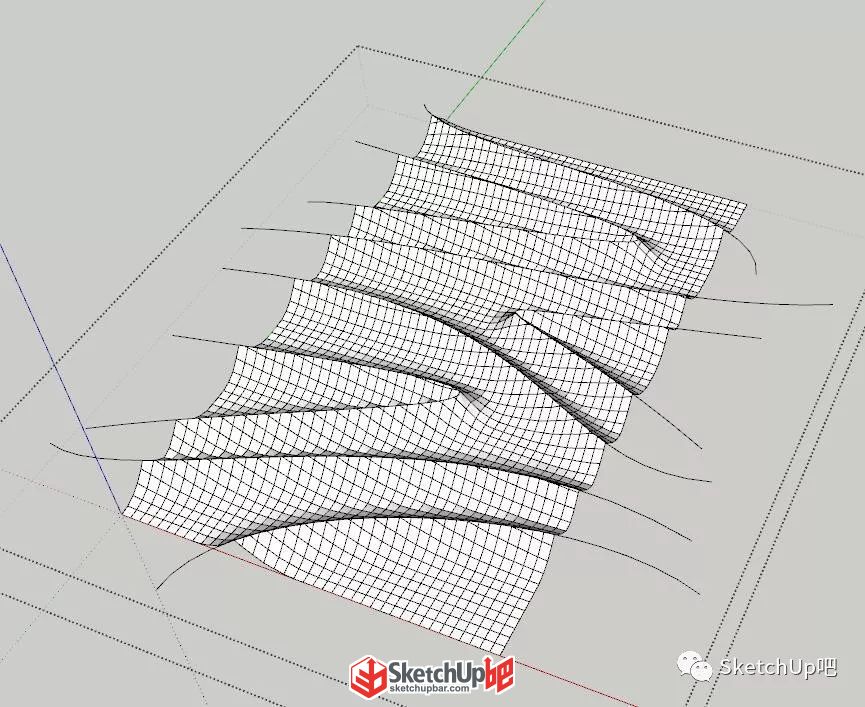

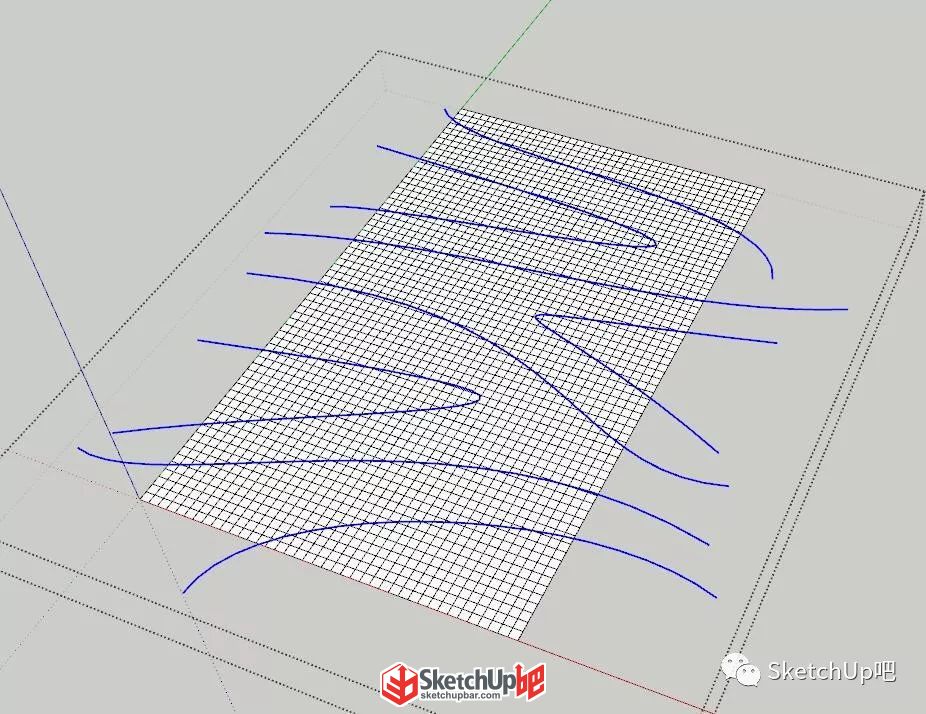

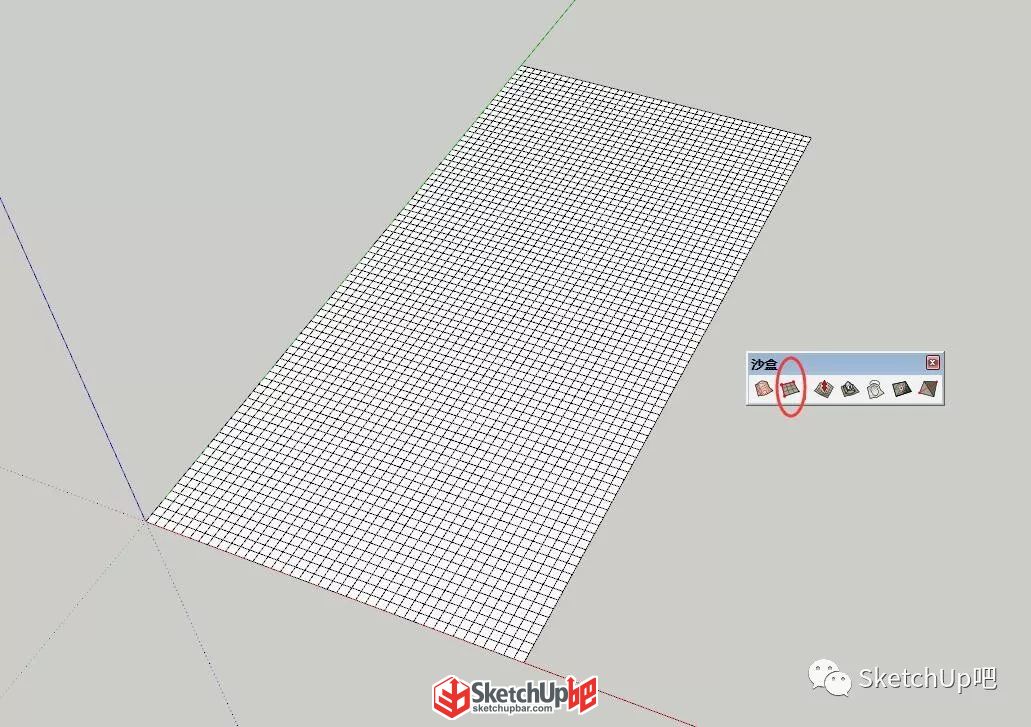

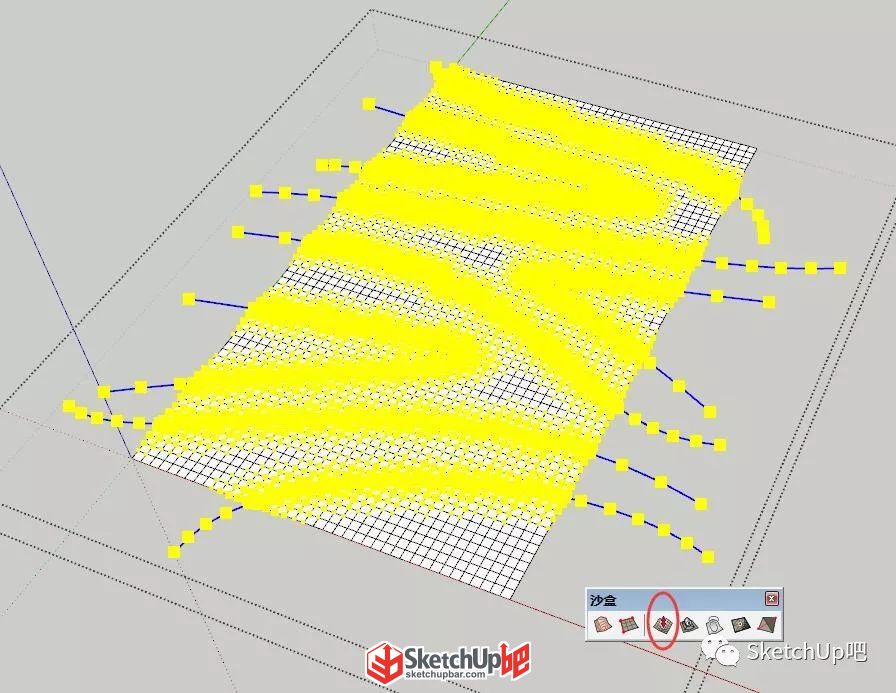

今天分享的是問吧中的優秀問答 水波紋曲面造型景墻建模思路 什么是問吧 戳紅字了解 【問吧】淘氣三千問,SU領域的知乎一妹語音講解視頻教程 視頻錄制SketchUp吧-瞬息千里 視頻配音:SketchUp吧-萬劍歸一 建模思路:Devil_1111 完整視頻復制下方鏈接進行觀看 sketchupbar.com/ke/139 具體步驟 吧友:Devil_1111提供的一個建模思路,用到的功能主要有:沙盒工具(內置插件,安裝就有),貝茲曲線(SUAPP編號96),模型交錯(自帶功能)。 步驟如下: 2.貝茲曲線(SUAPP編號96),在組外繪制多條貝茲曲線; 3.將貝茲曲線復制,原位粘貼至組內(不要取消選擇); 4.沙盒工具--曲面起伏,調整一個較大的、合適的半徑,進行曲面起伏; 5.再調整一個較小的半徑,進行曲面起伏; 6.再調整一個最小的半徑(只覆蓋到曲線上的點),或者直接用移動,這樣做出一個曲線處棱角比較鮮明的曲面; 7.曲面效果如下: 8.另外繪制長方體柵格板,范圍小于曲面范圍(便于交錯后刪除); 9.利用模型交錯,將柵格板超出部分,及曲面多余部分刪除(交錯前對曲面進行邊線柔化操作,可利于刪除),效果如下: www.mgcxq.cn/ke/139 本文使用插件來自 SUAPP3.4中文云端插件庫(專業版) 插件下載地址 www.suapp.me 更多視頻教程歡迎鎖定SketchUp吧 【超級講吧】欄目 www.mgcxq.cn/ke |
