朋友們

加餐時間到

今天來恰“浪味仙”

哈哈哈

你以為小吧要請你吃嗎

太天真

今天可是公布懸賞建模的大日子啊

雖然小吧請不起浪味仙

不過可以教你建一個

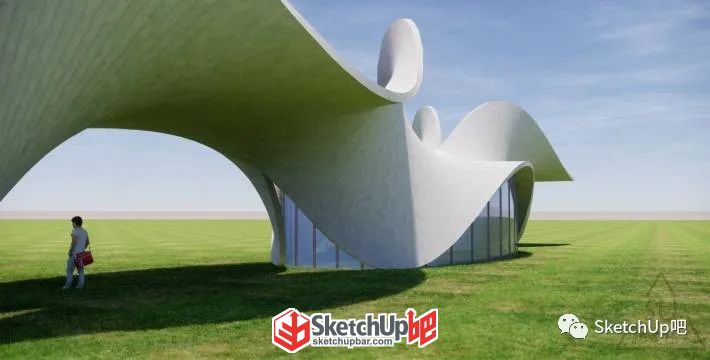

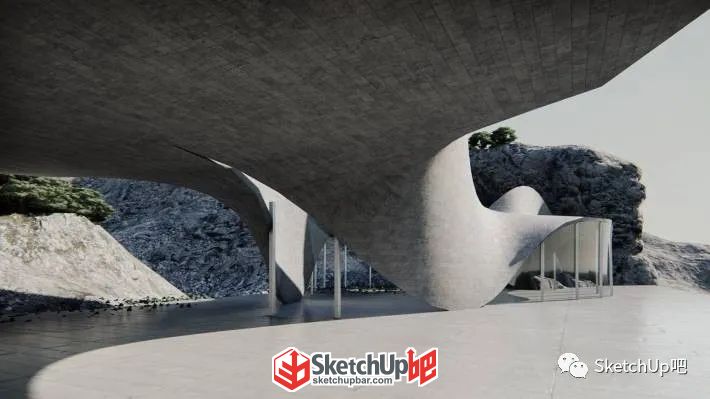

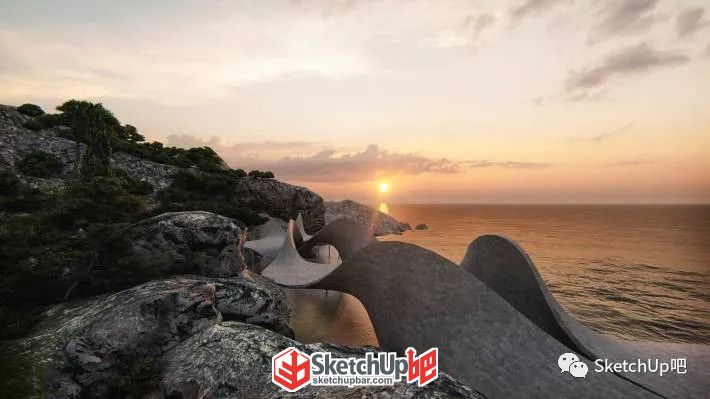

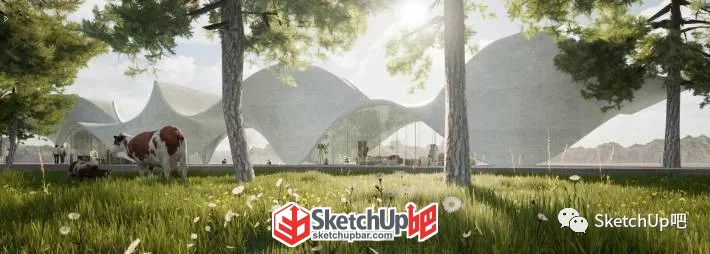

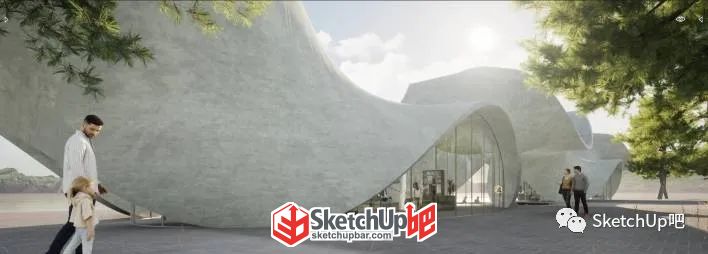

Twine螺旋概念住宅

（戳下圖了解活動詳情）

彈姐帶字幕講解視頻教程

視頻錄制：SketchUp吧—彈指神通

吧友作業

01

451193975

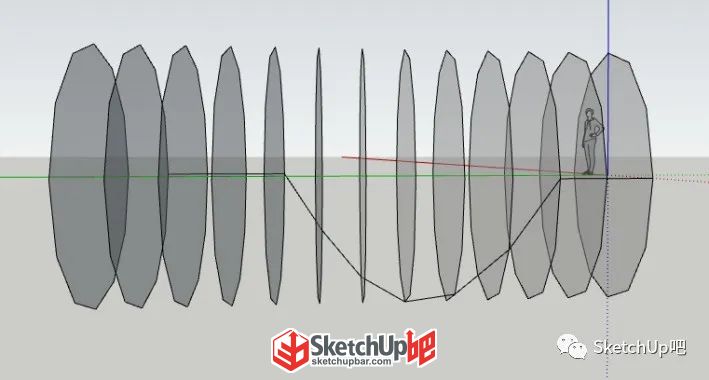

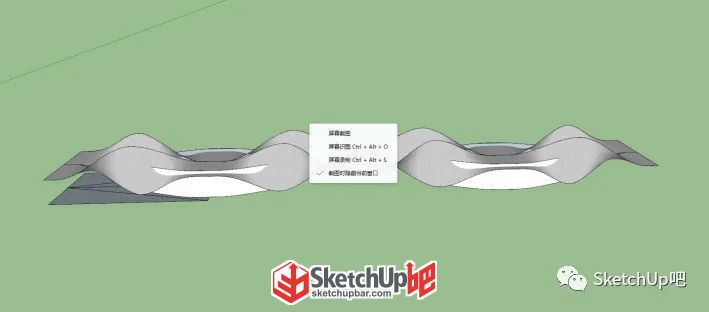

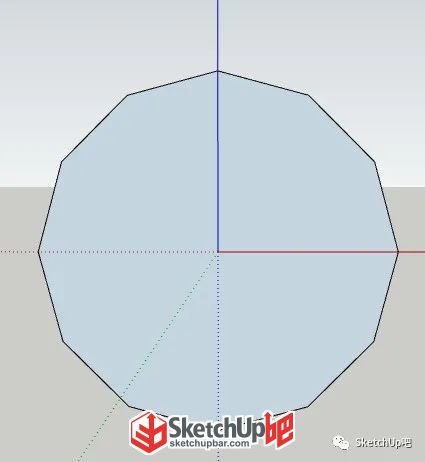

建立12邊型（需要過渡更好的可以變數更多點）

按照一定間距復制陣列這個多邊形并成組（用來參考畫螺旋線）沿端點連接線

把線右鍵轉換成——貝茲曲線

鏡像復制得到另一半——連接端點

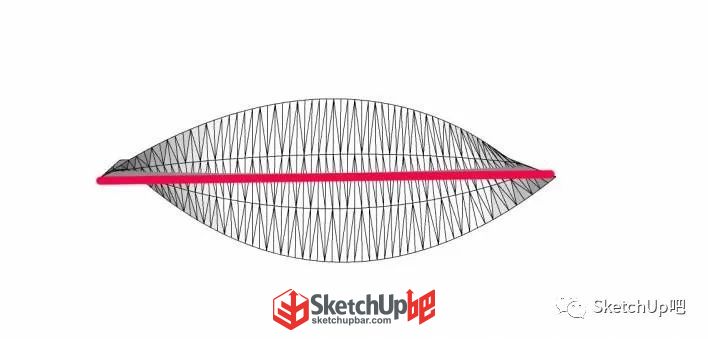

用曲線放樣得到面（這里我為了快做的不夠精細）并建立標準段組件。

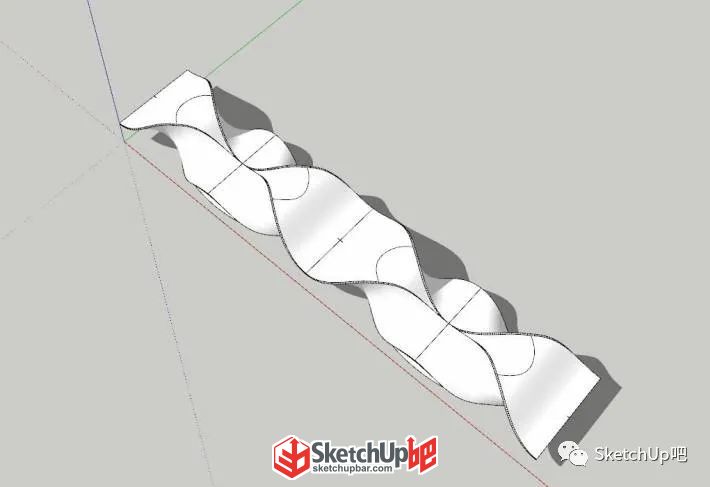

繼續鏡像復制陣列得到另一半及剩余的部分

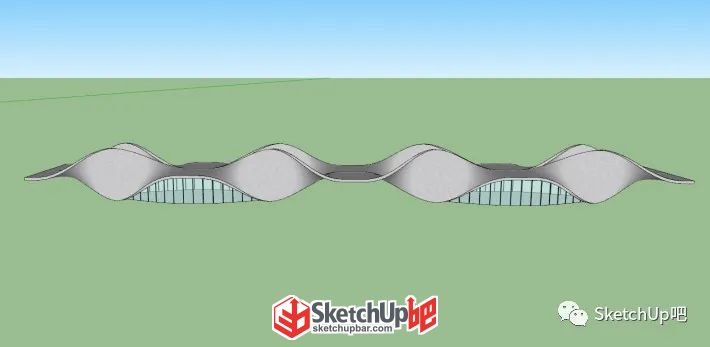

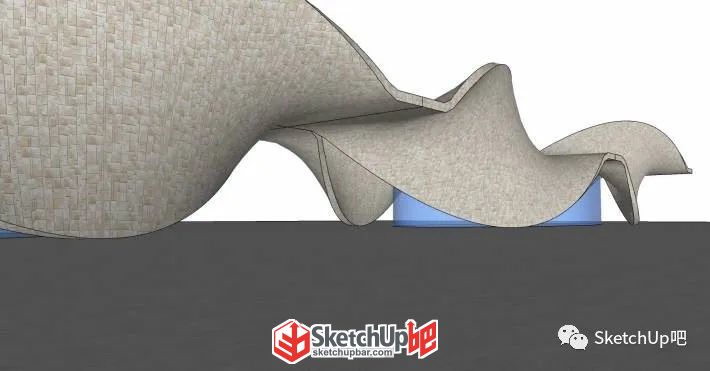

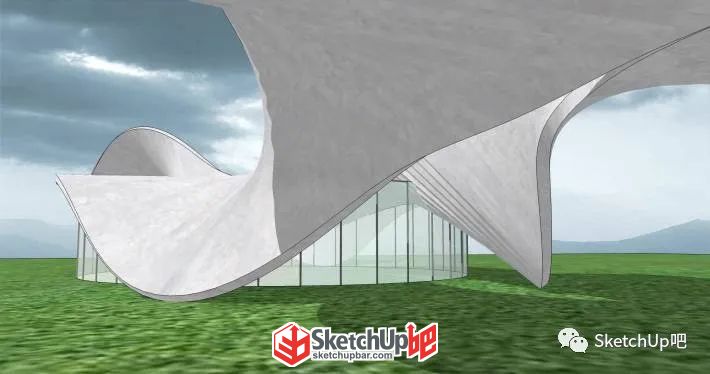

第七步：使用聯合推拉給出厚度——完工

02

legendzero

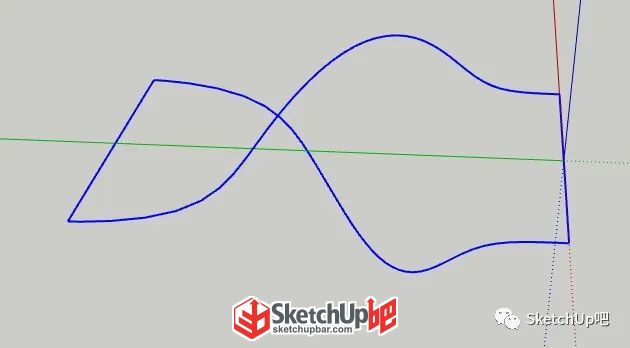

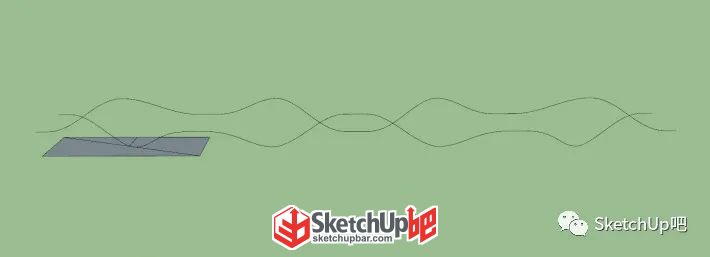

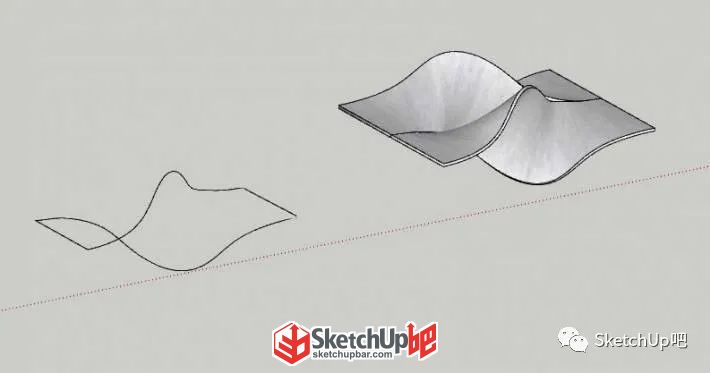

貝茲曲線畫出頂視圖看線，段數60

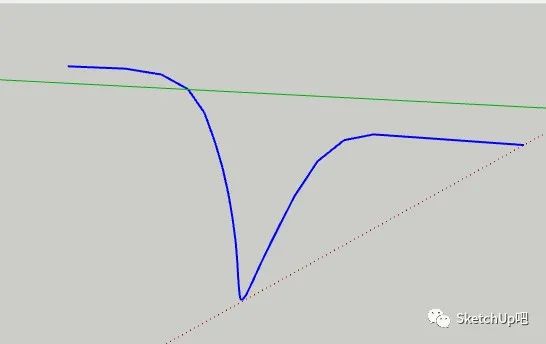

用頂點編輯器拉出高度

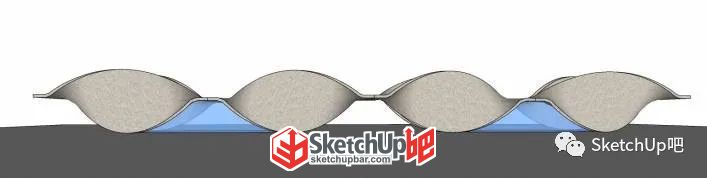

得到的輪廓線左右對稱，上下對稱兩次

再對稱

得到的輪廓線曲線放樣

模型交錯得到墻面

聯合推拉出厚度，然后做出墻面，完工

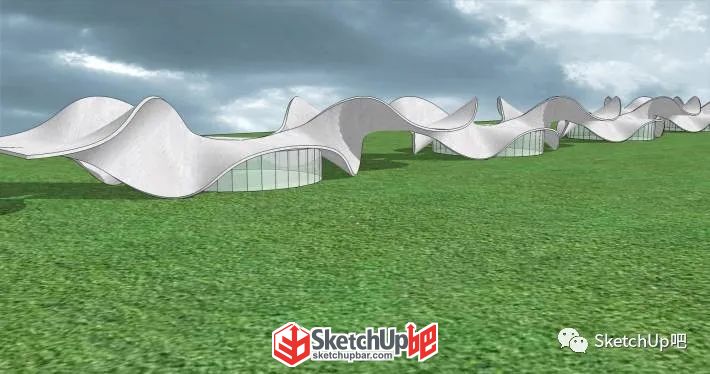

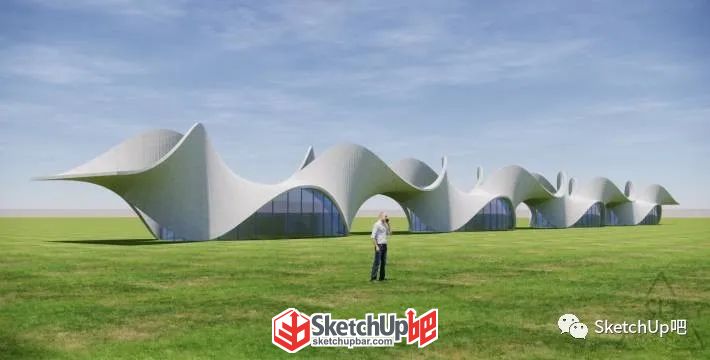

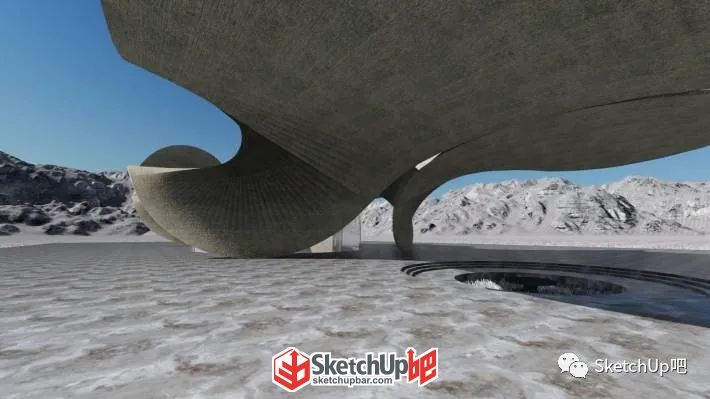

附帶兩張垃圾效果圖

03

meimeiwen2000

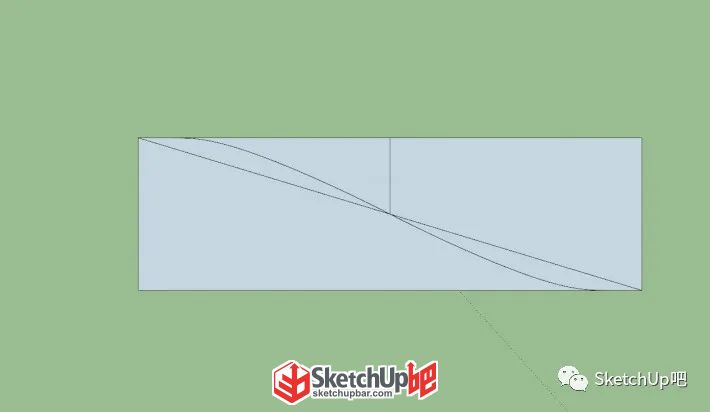

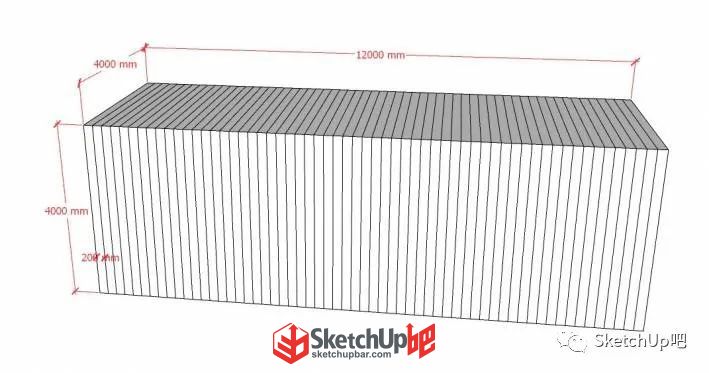

先創建一個立方體，分割

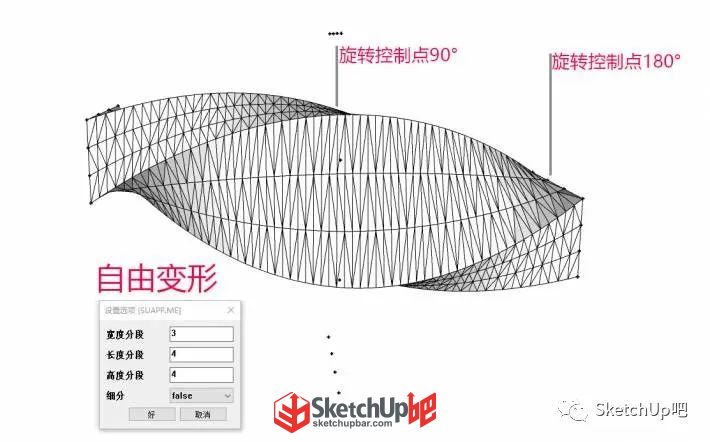

使用變形框扭曲進行扭轉，再使用自由變形將中間放大1.5

保留需要曲面，兩端加寬，不圓滑的地方手動微調，并加寬，加厚推拉做出墻體厚度

組件鏡像組合

04

Shiriny

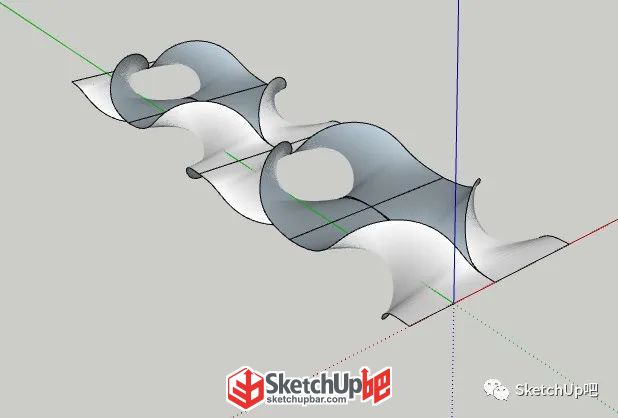

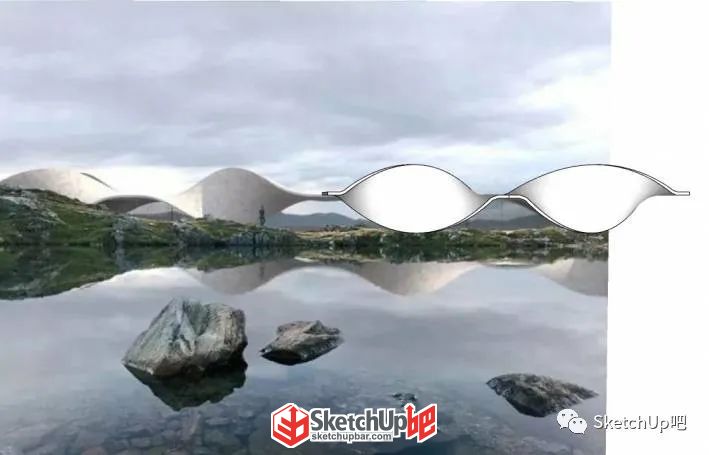

分析圖片可以知道住宅結構是由兩條空間曲線交織變化而來，兩條曲線也只有空間位置不同而以。

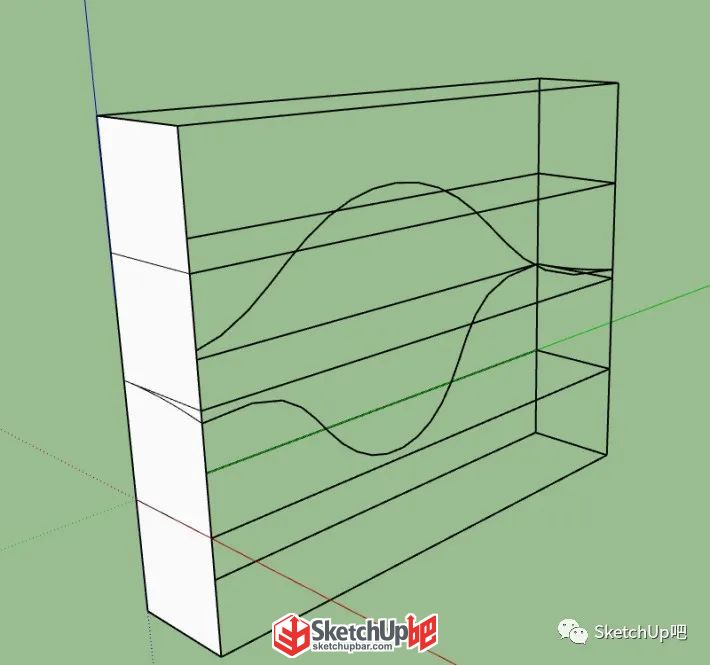

先根據外輪廓使用貝茲曲線畫出大概的其中一條曲線，另外一條其實就是它的鏡像再鏡像得到的，這里可以先大膽畫，結構后面再調。

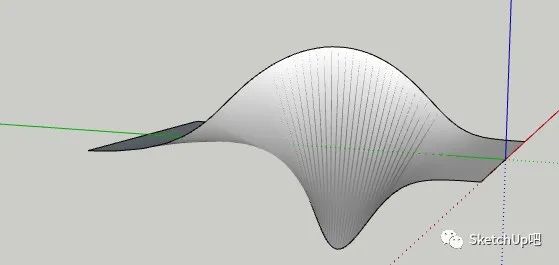

直線工具鏈接兩條空間曲線，進行輪廓放樣試試，這里就會容易發現放樣出來曲線閉合得不太好看等等問題，所以不著急馬上放樣，圓滑貝茲曲線，慢慢調整，讓它看起來好看一點。

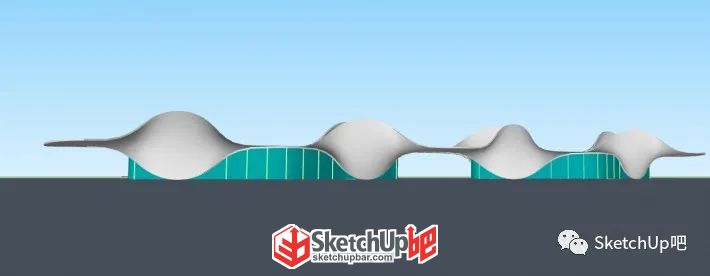

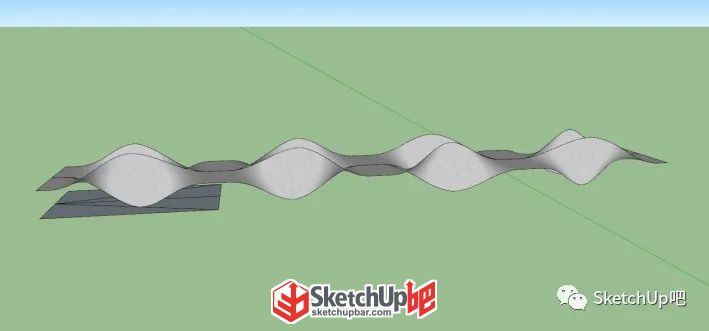

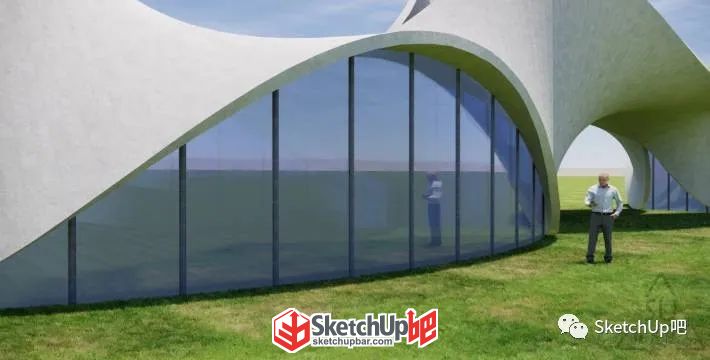

調整放樣完就左右鏡像一個，再整體左右鏡像一個，可以看到在下凹處是圓柱形住宅區，建一個圓柱出來模型交錯，加上材質，調整復制幾個出來等，就OK啦。

05

xzy233

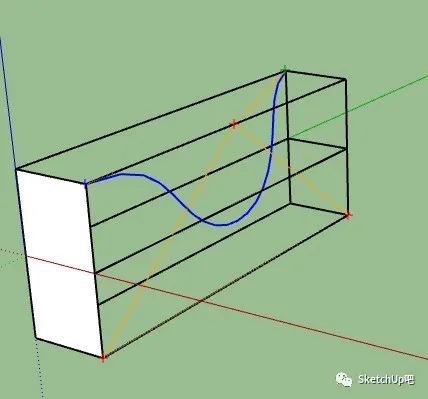

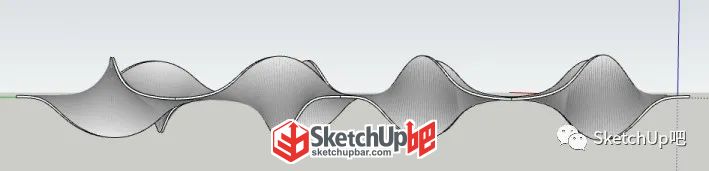

貝茲曲線畫空間線

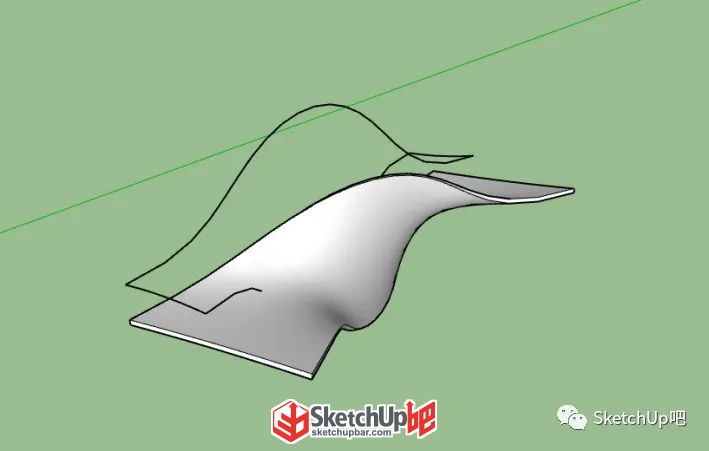

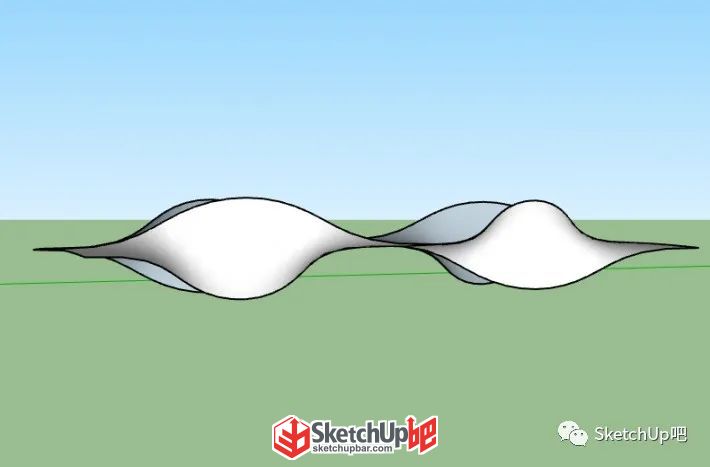

曲線放樣生成曲面

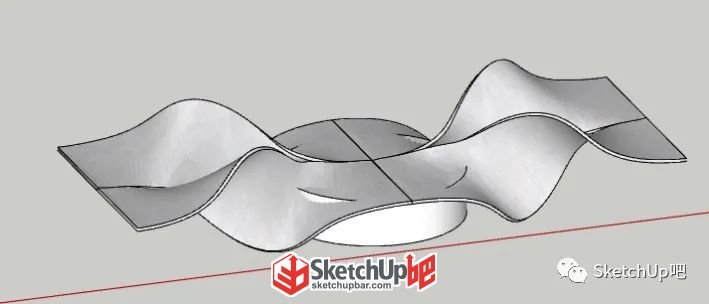

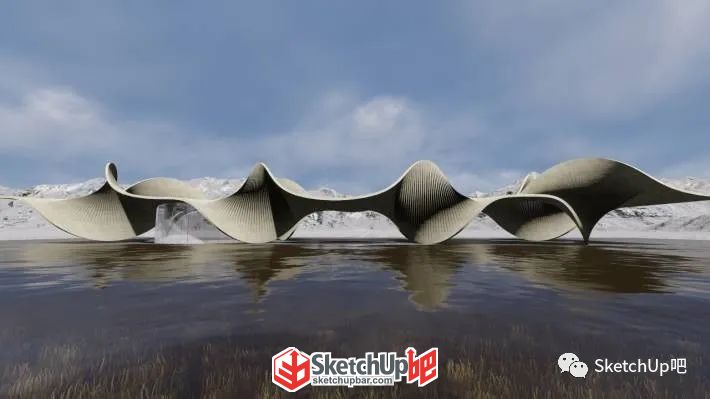

聯合推拉給厚度，鏡像復制

06

就是凡人

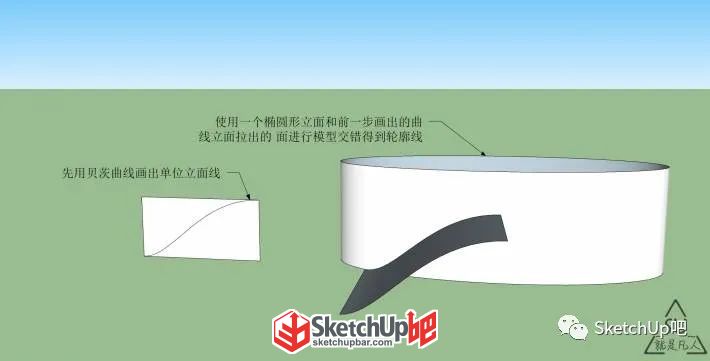

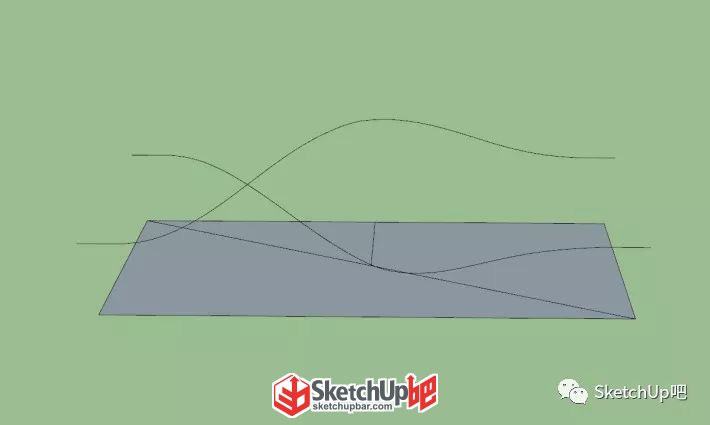

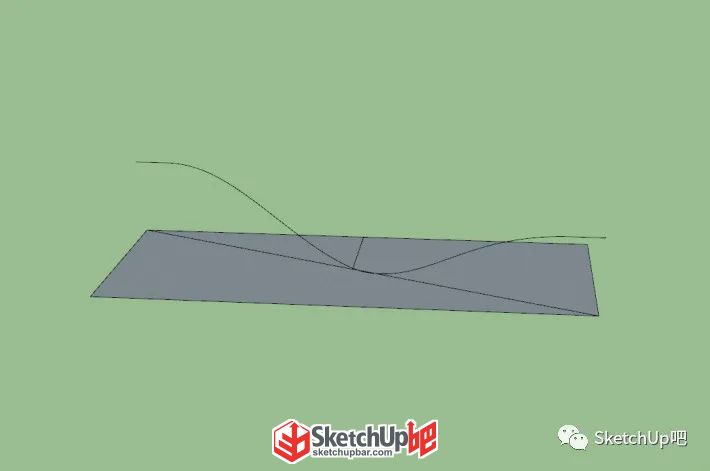

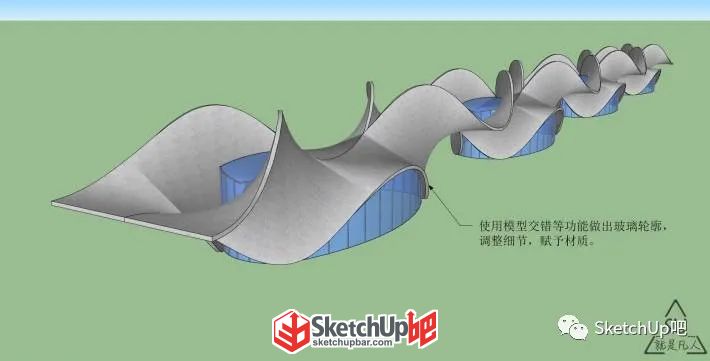

先分析結構，畫出單位輪廓的一半的立面線，然后推線成面，在畫一個合適尺寸的橢圓立面與輪廓線面進行交錯，經過幾次失敗后發現這個時候要注意橢圓左側要超出輪廓線一些，這樣后面操作的時候才能拼接出來側邊的開口。

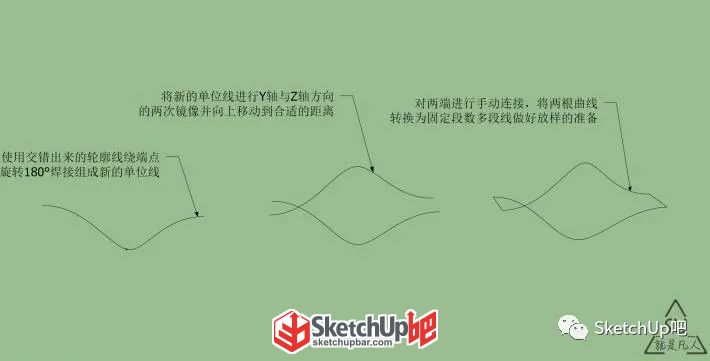

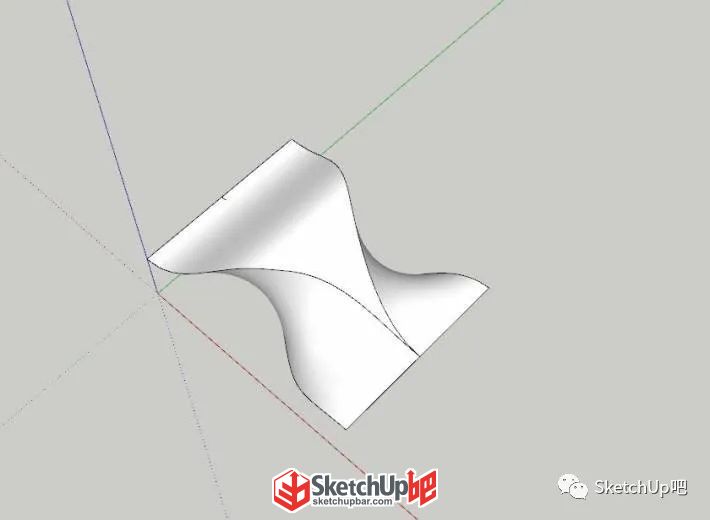

提取交錯的空間輪廓線，通過旋轉以及鏡像對稱等操作，制作一個單位的輪廓線，同時手動封掉側邊，將兩段曲線轉換為固定段數多段線，這樣放樣出來的曲面會更加規整一些，這里我設置的是80段。

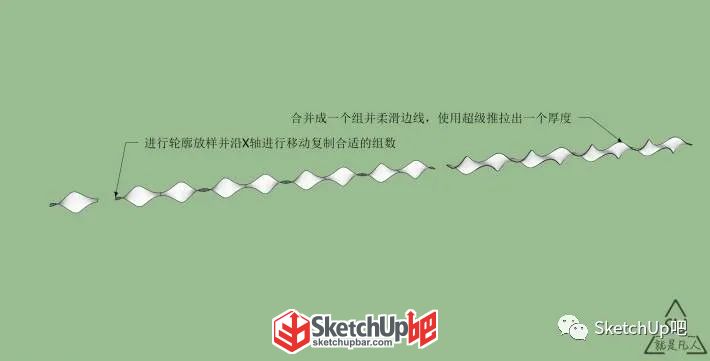

輪廓放樣后如果沒有錯誤，就沿著紅軸進行鏡像和移動復制，選擇合適的數量，之后整體成組之后炸內部組，柔化邊線使之成為一個曲面，之后選擇聯合推拉出厚度，這里要先合成為一個組的曲面之后再聯合推拉，這樣就沒有縫隙了。
