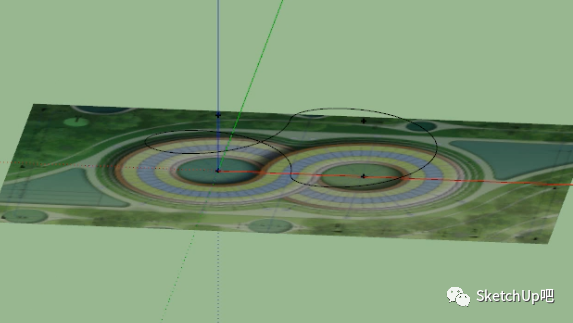

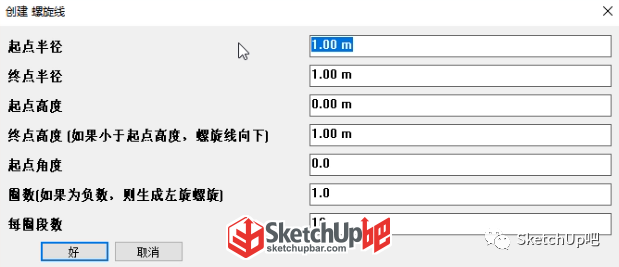

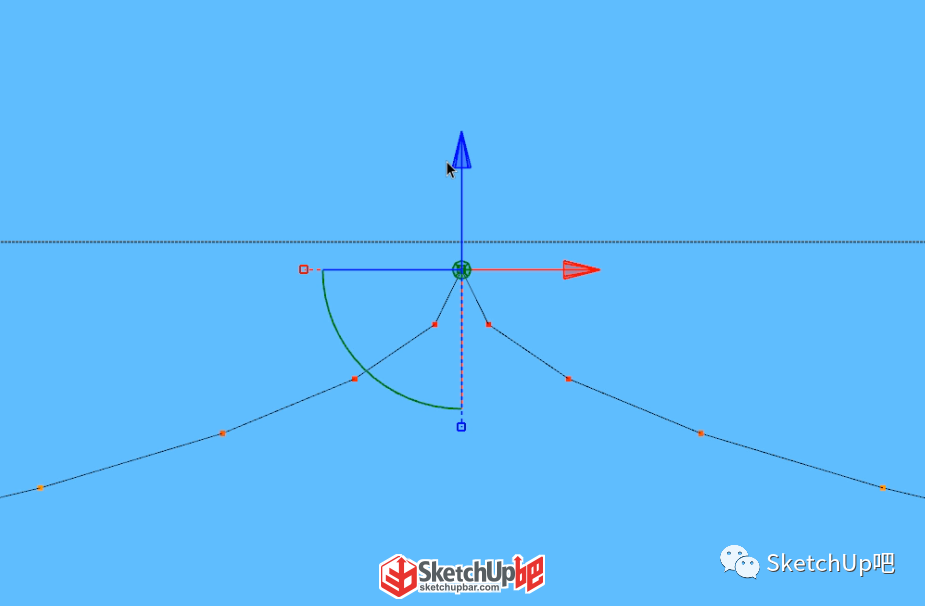

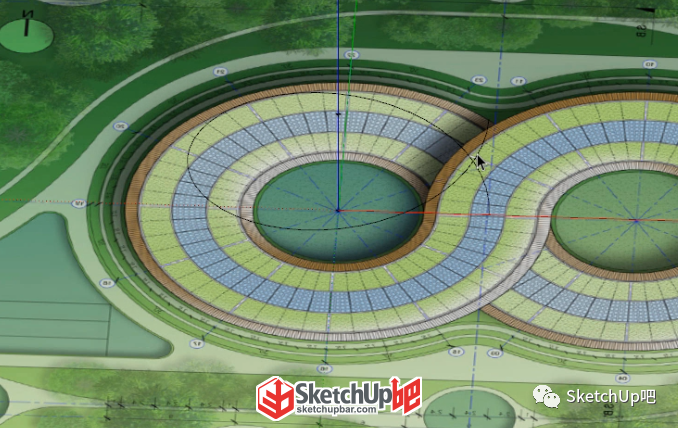

首先使用【基礎形體】（SUAPP編號438）中的創建螺旋線創建一圈螺旋線

然后將螺旋線旋轉復制一個，形成一個“8”字

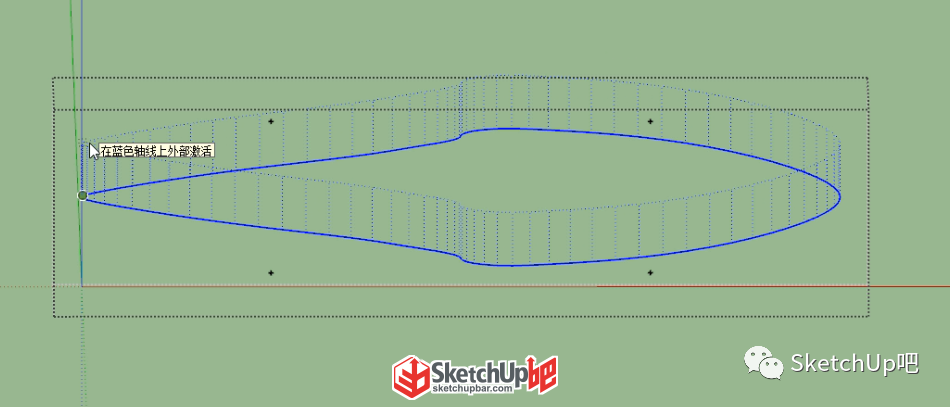

將螺旋線合并，使用【頂點編輯】（SUAPP編號263）處理一下兩根螺旋線的銜接處

可以只處理一半，剩下的半部分后面復制即可

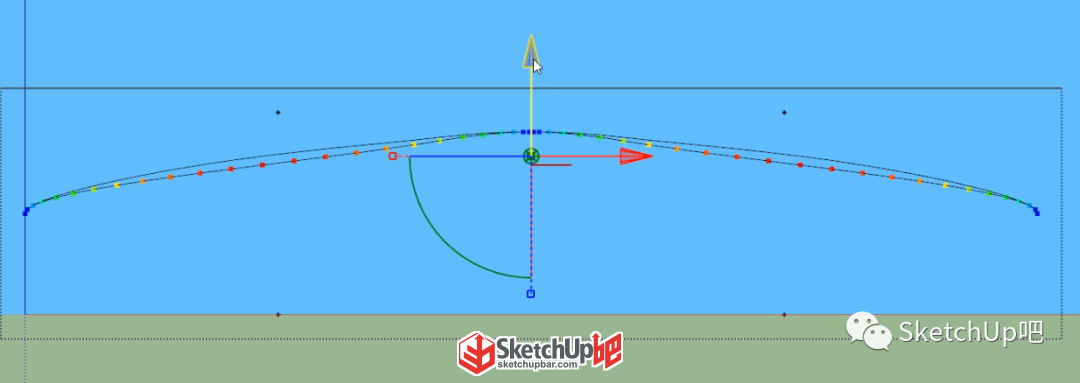

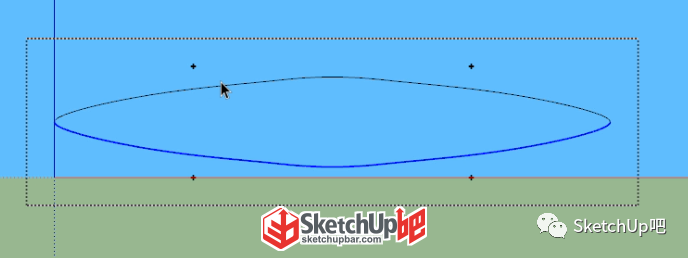

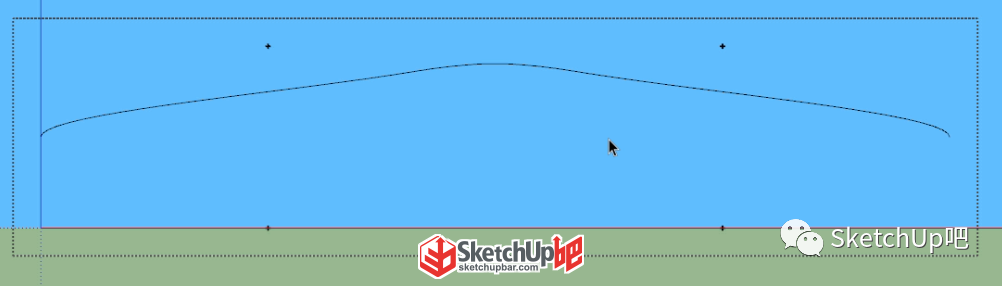

【頂點編輯】（SUAPP編號263）編輯線條，直到滿意為止

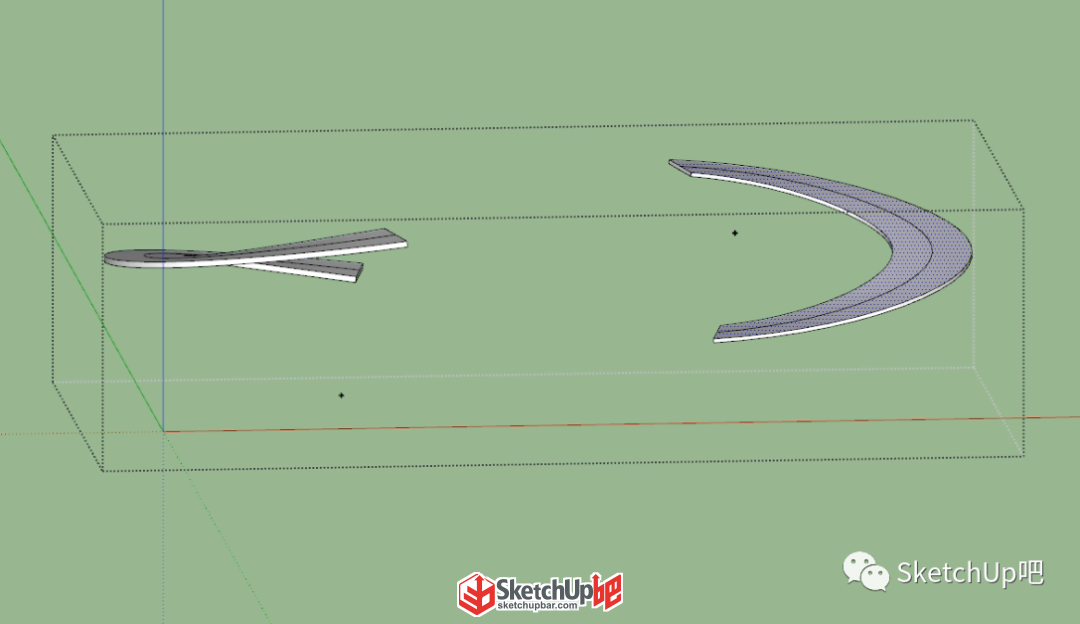

處理好之后再把另外一半復制出來

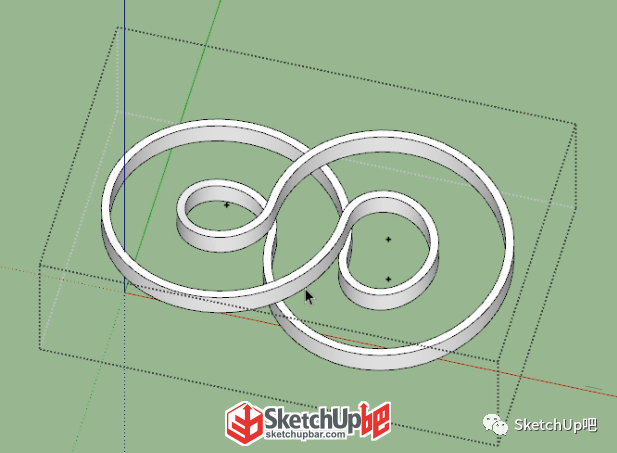

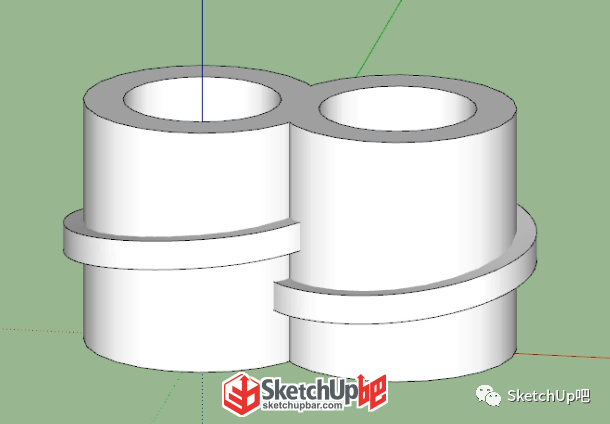

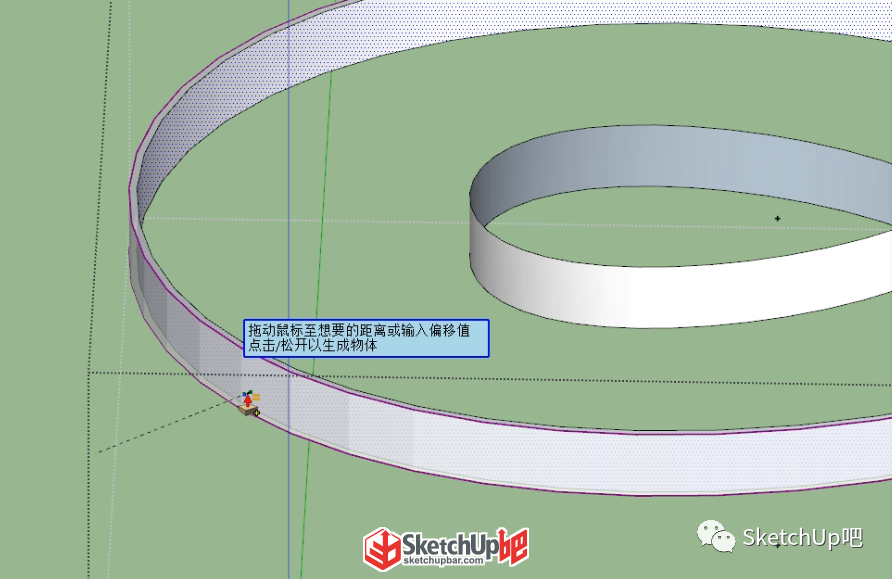

將螺旋線使用【拉線成面】（SUAPP編號156）拉升出厚度

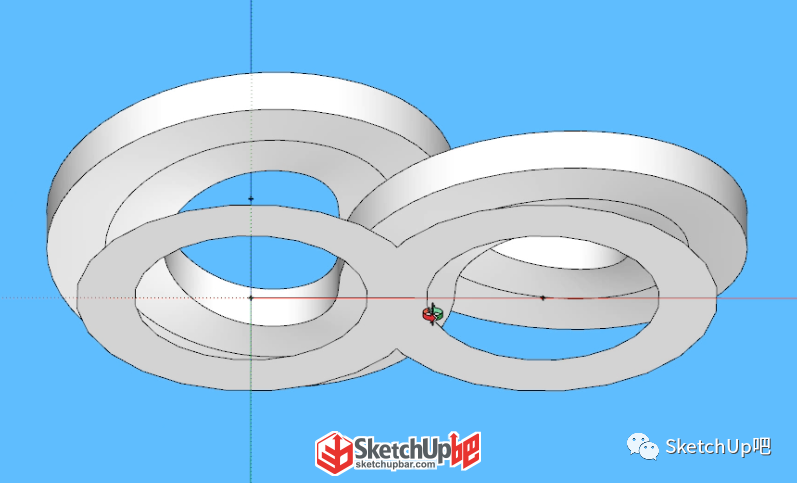

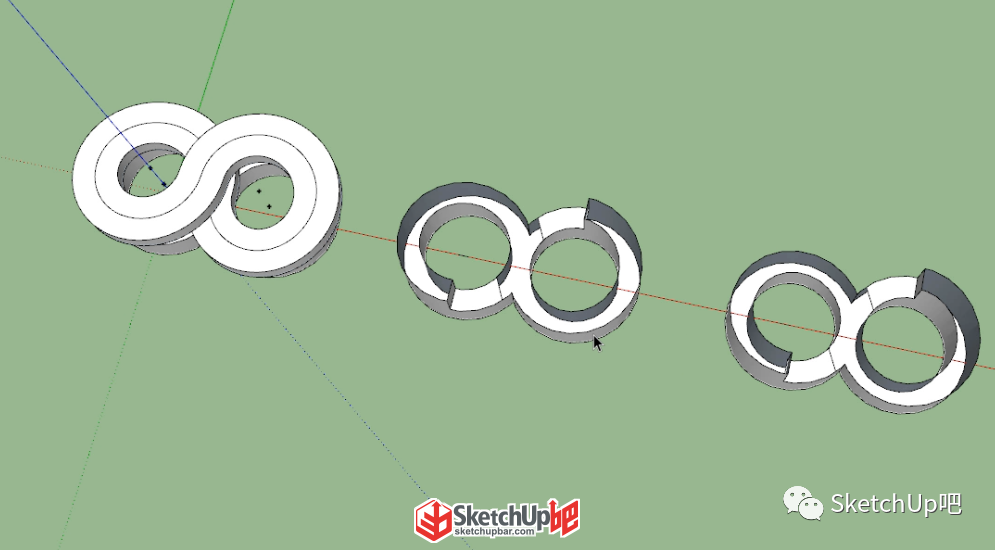

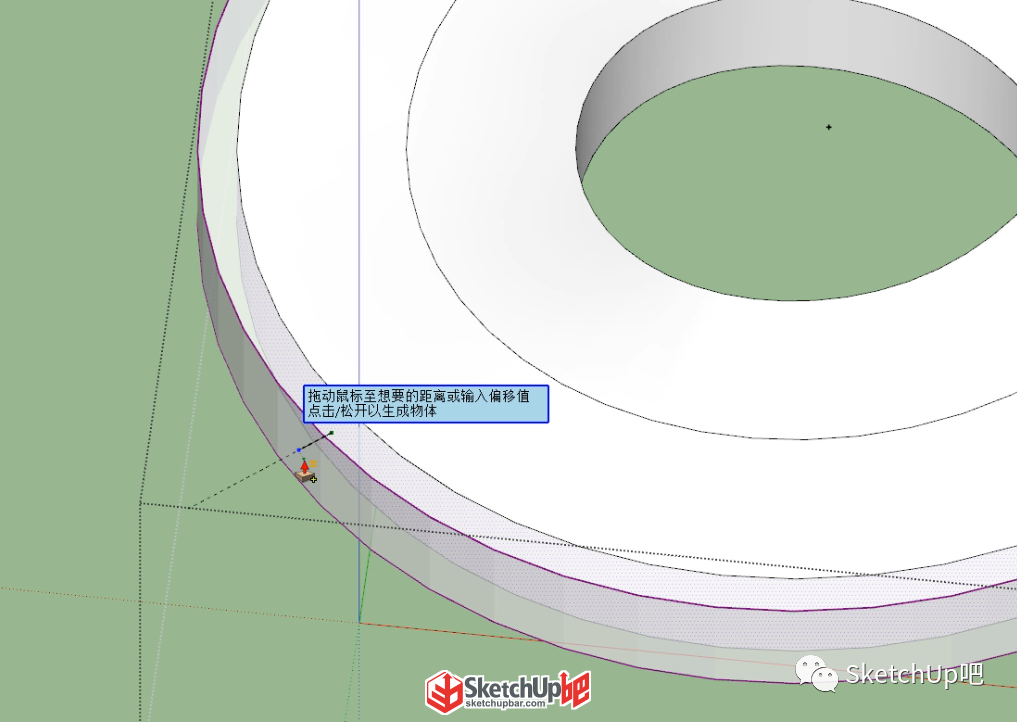

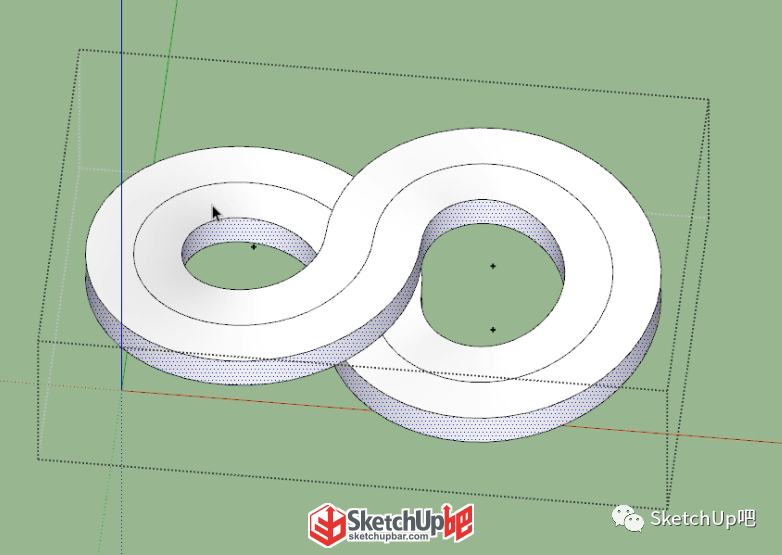

然后使用【超級推拉】（SUAPP編號94）中的加厚推拉將兩側分別拉出厚度，得到屋頂?shù)妮喞?/span>

接著繪制墻體輪廓

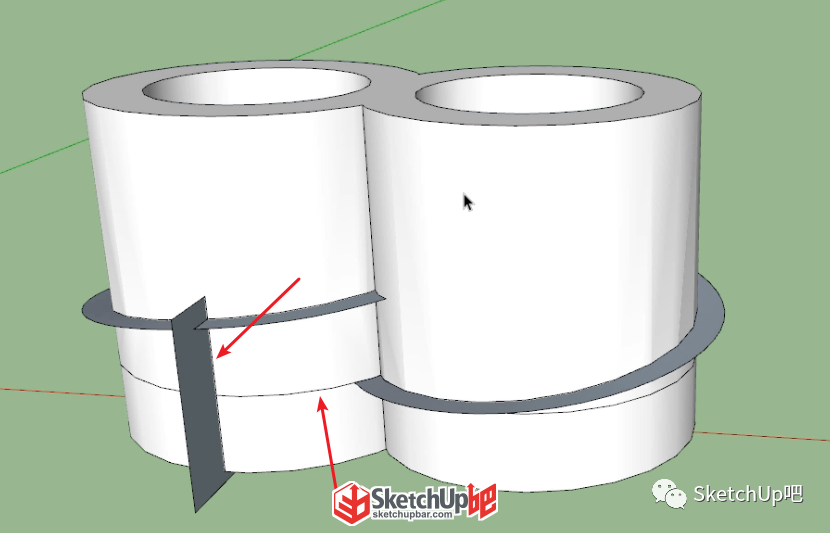

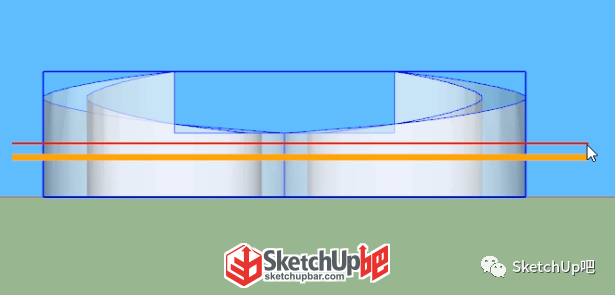

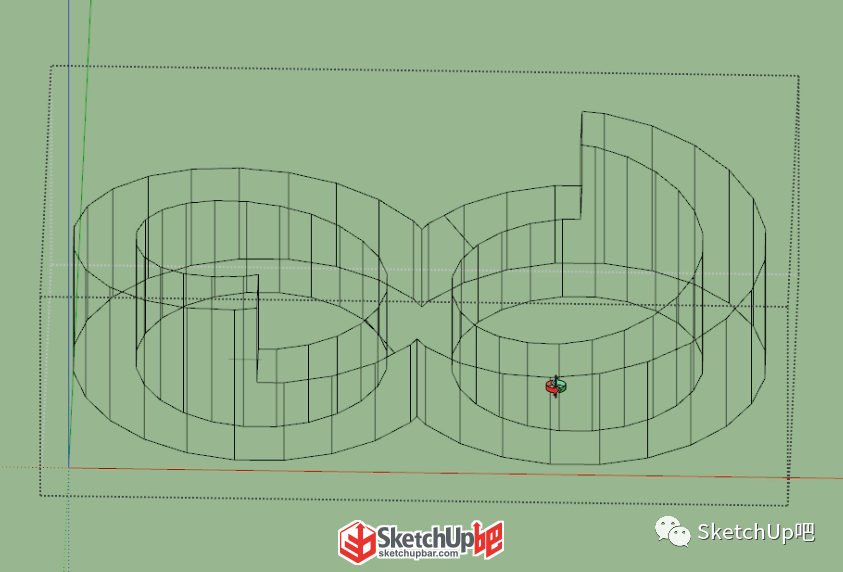

將墻體拉出厚度，與屋頂相交

可以只保留屋頂部分與墻體相交的一面

然后繪制出墻體其余需要開洞的線條

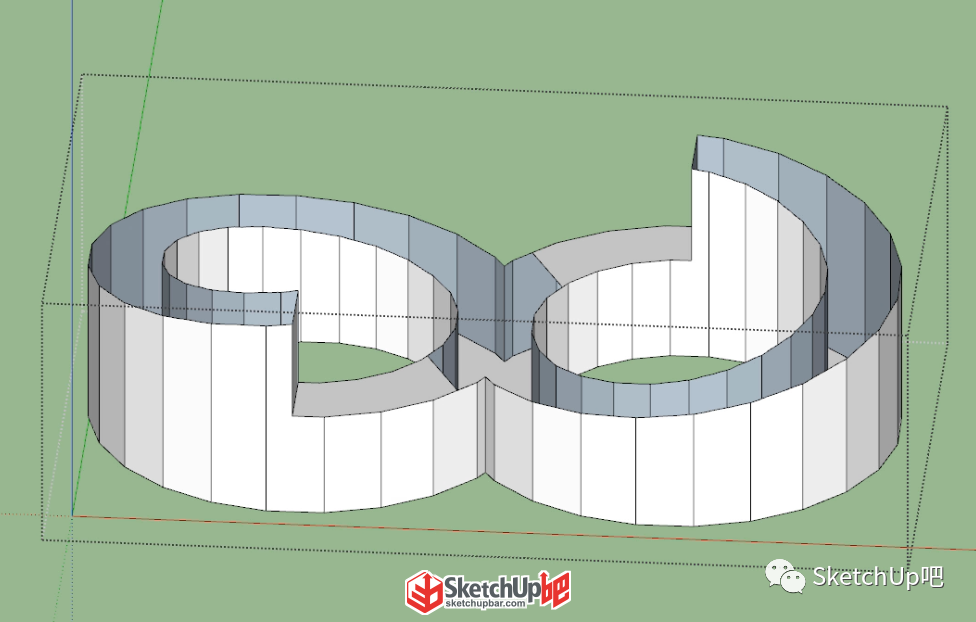

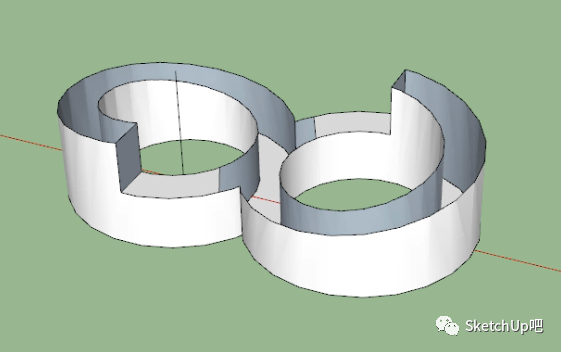

然后使用模型交錯，得到墻體部分

先將墻體復制兩份出來，一份做欄桿，一份做圍欄

先來做欄桿，將面柔化值調到0，顯示出結構線

使用【增強選擇】（SUAPP編號3）中的只選擇面將面刪除

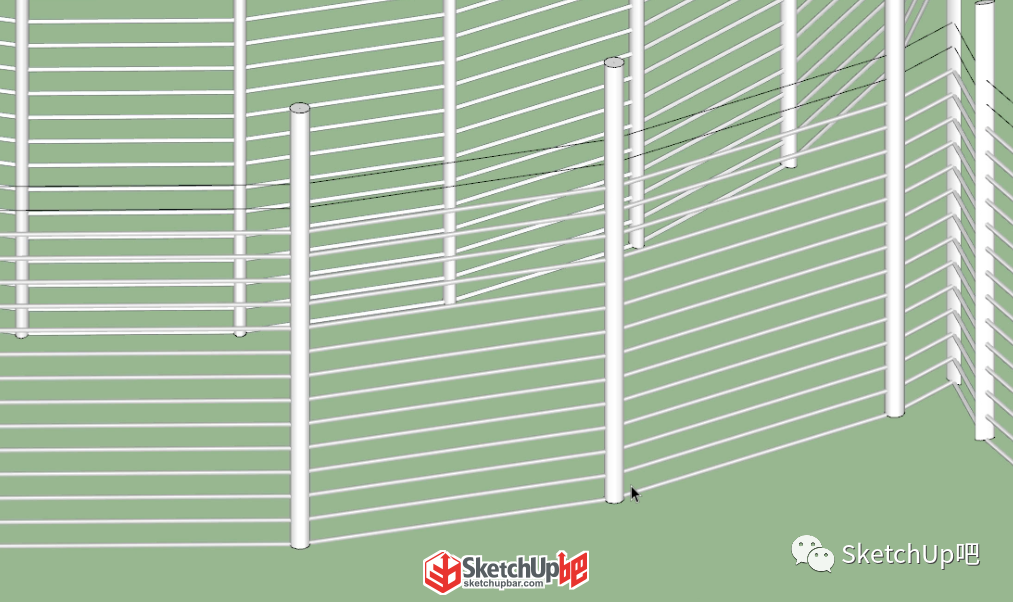

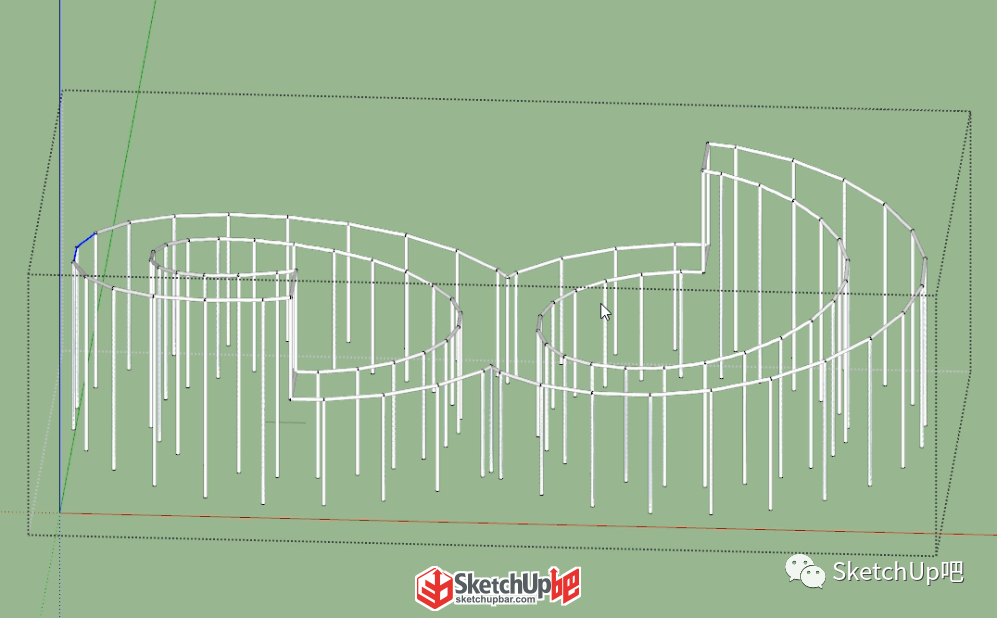

然后將線條【線轉圓柱】（SUAPP編號148）得到欄桿

再來制作圍欄部分，將另一份墻體進行【對象切割】（SUAPP編號298），保留下半部分

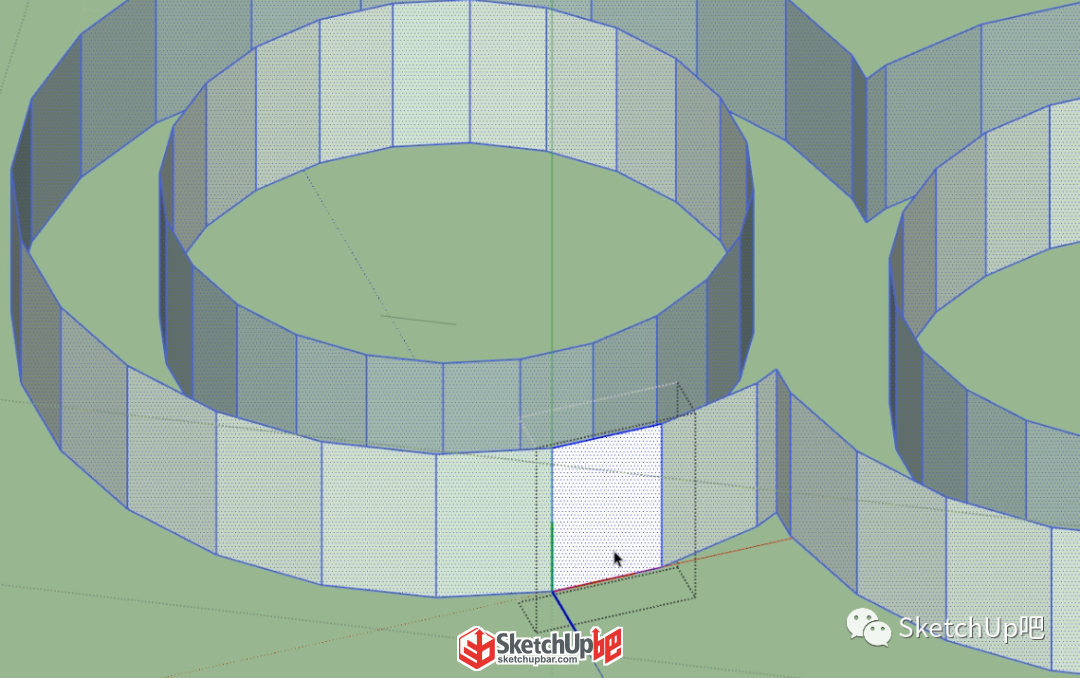

然后全選，將所有的面使用【批轉組件】（SUAPP編號242）中的面轉組件將面成組件

進入其中一個組件，將圍欄做出來

來制作屋頂?shù)母駯?，先將?nèi)外兩圈給個厚度，刪除中間的部分，得到格柵所需要的的厚度

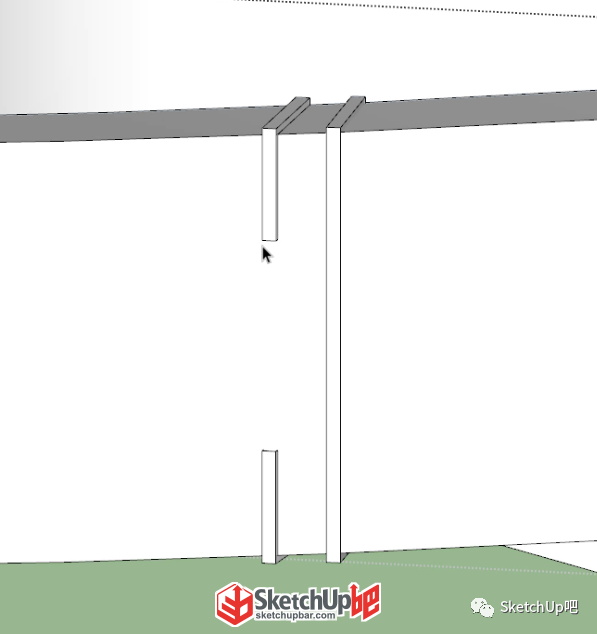

參考面上制作一個格柵的標準段

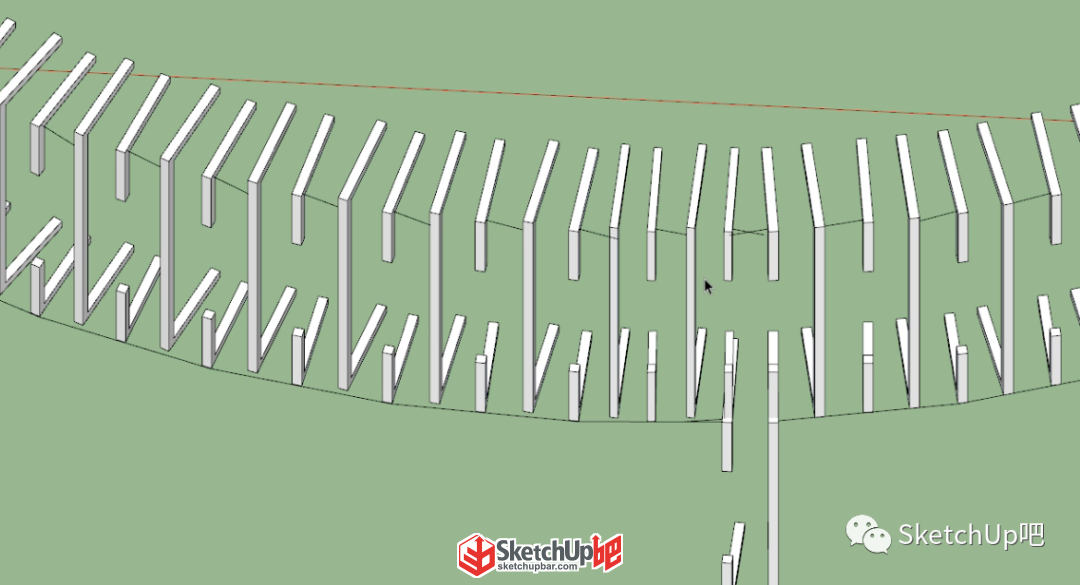

使用【路徑陣列】（SUAPP編號46）中的無間陣列將格柵沿路徑陣列出來

然后制作欄桿

最后將頂部的太陽能板做出來

最最最后

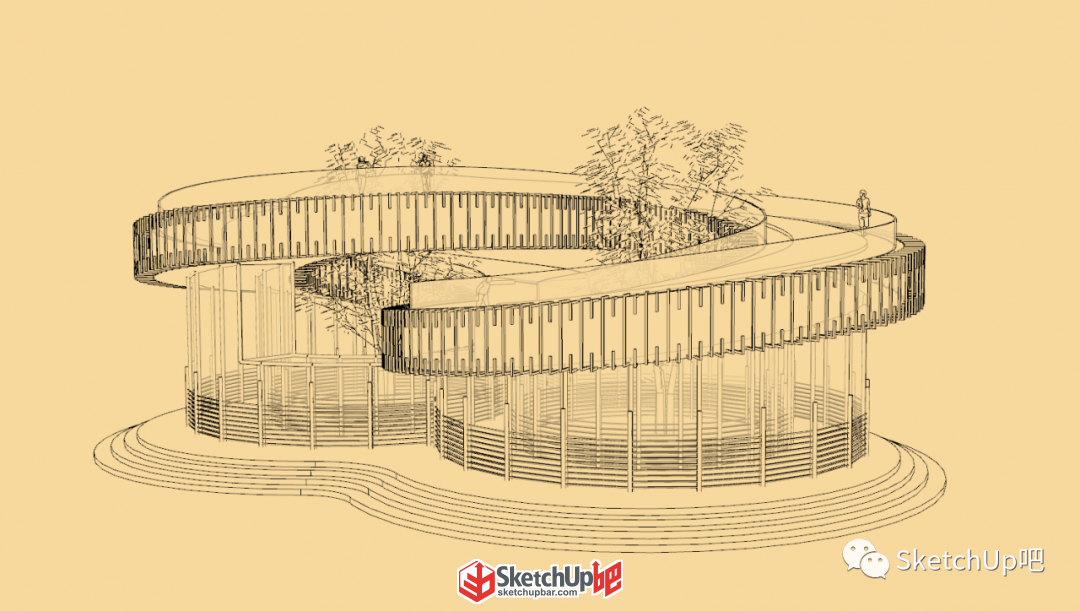

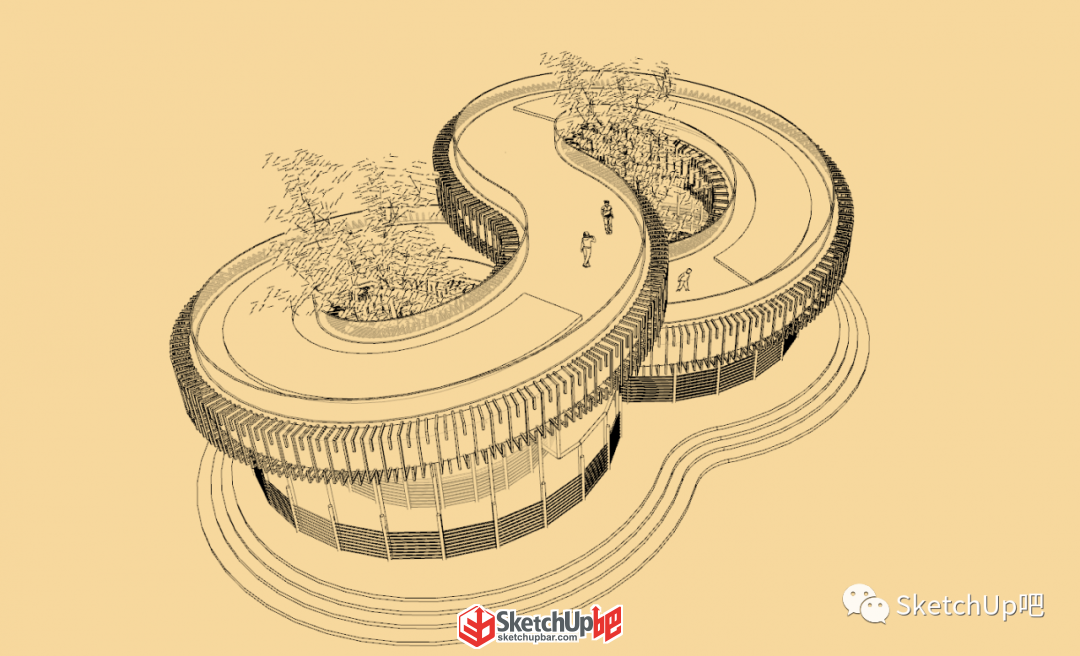

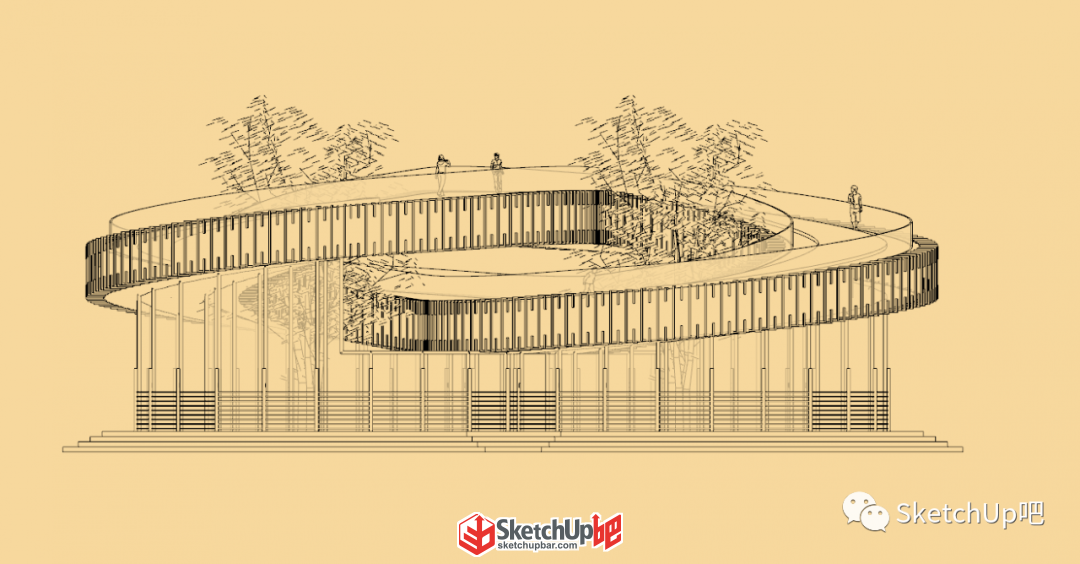

合并這些部分就可以啦

怎么樣

你學會了嗎

動手來試試吧
