來了來了

第34期懸賞結果他來了

今天會有哪些小伙伴能上墻呢

一起來看看吧

視頻錄制SketchUp吧-瞬息千里

視頻配音：SketchUp吧-萬劍歸一

完整視頻復制下方鏈接進行觀看

sketchupbar.com/ke/142

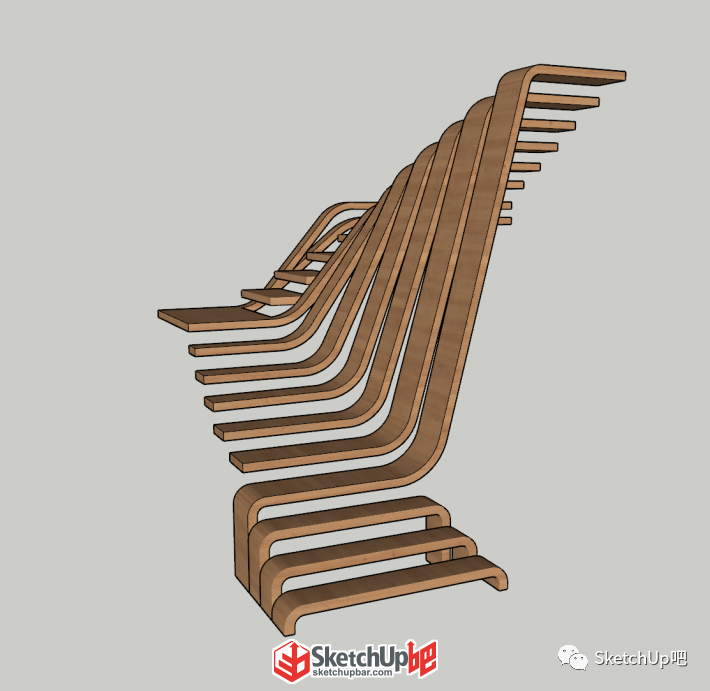

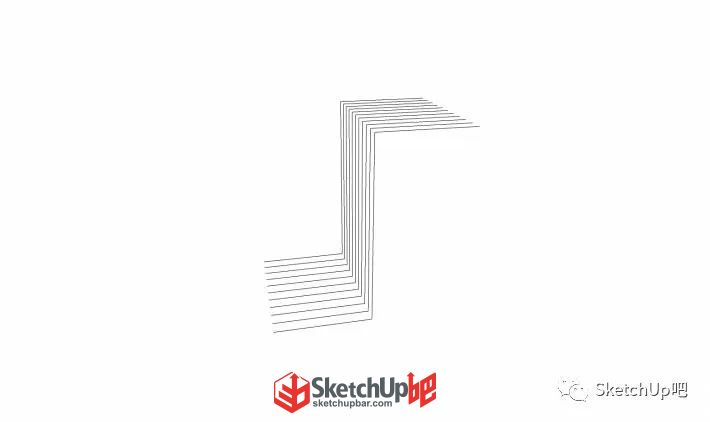

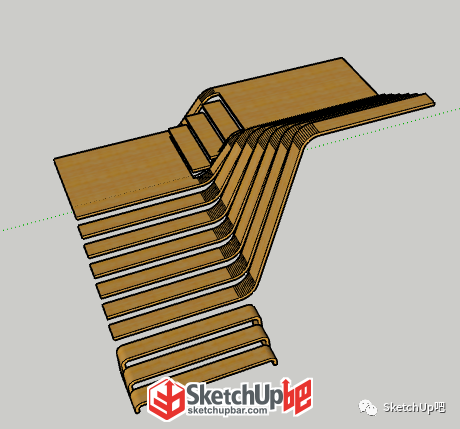

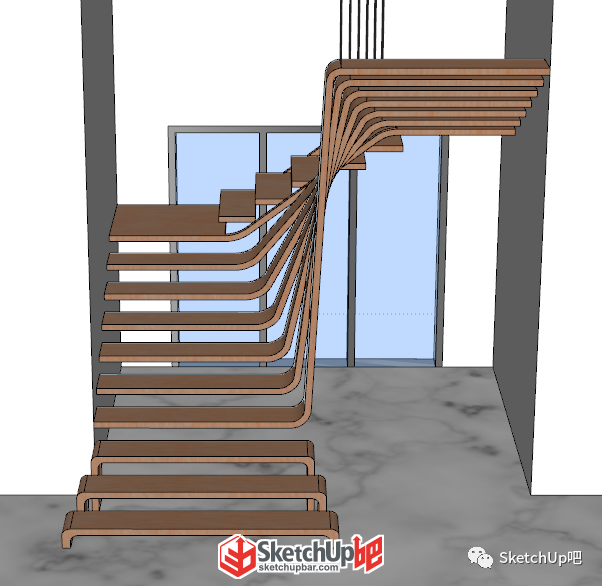

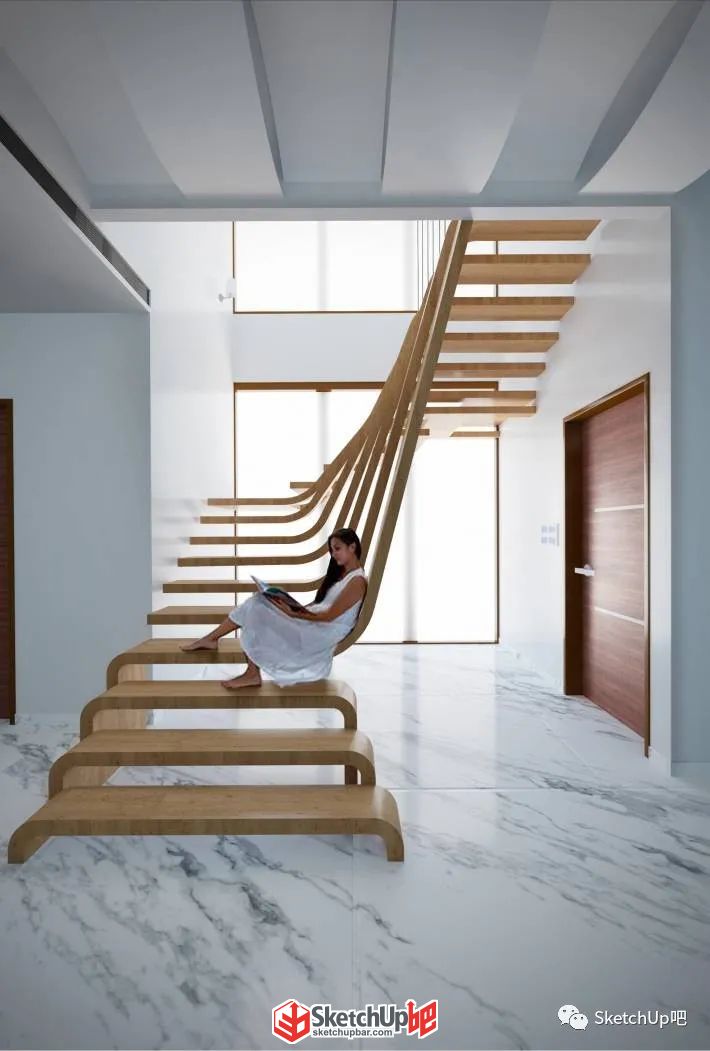

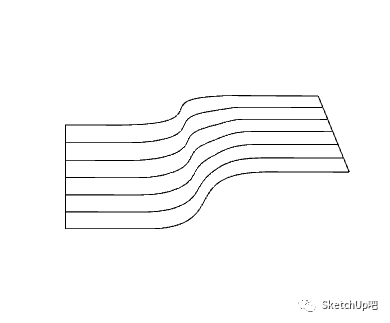

1、先按照?qǐng)D片的大致估算一下畫出最里面踏步的形狀線條  （我用的是圓弧和直線 然后轉貝茲曲線（SUAPP編號96））。

2、仿照上一步 畫出最外面的踏步線條（兩條線之間的距離就是踏步數量的寬度X個數）。

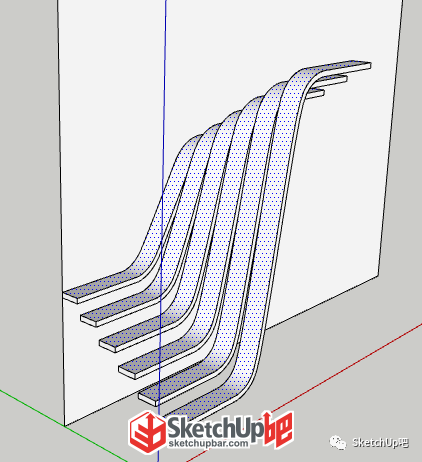

3、利用曲線放樣（SUAPP編號427）得到形狀這里提取出線框不要面。

4、利用拉線成面（SUAPP編號156）給出踏步的寬度并利用聯合推拉（SUAPP94）給出踏板厚度。

5、根據圖片制作轉向臺踏步。

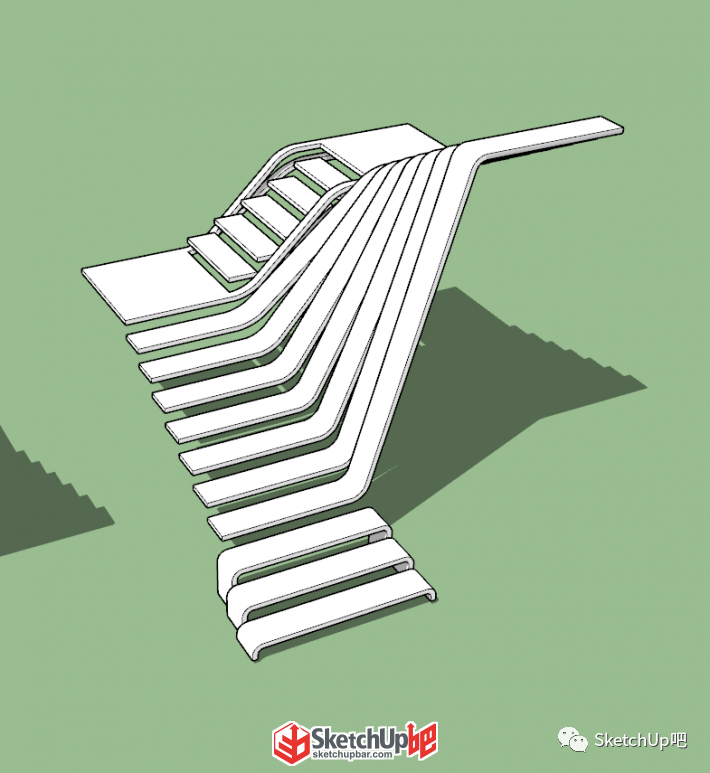

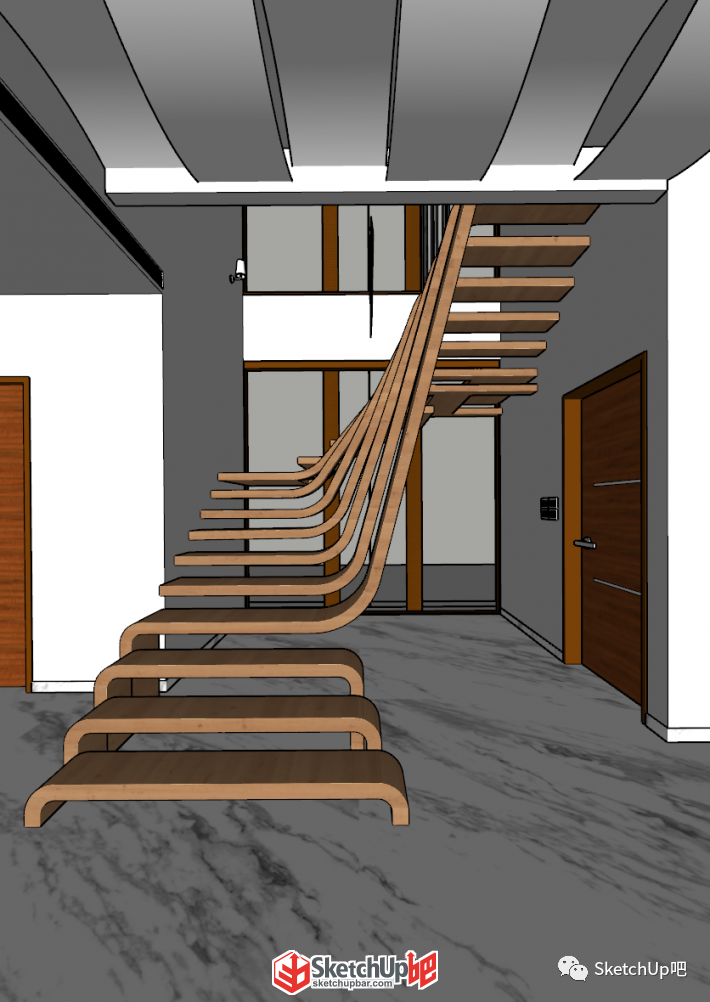

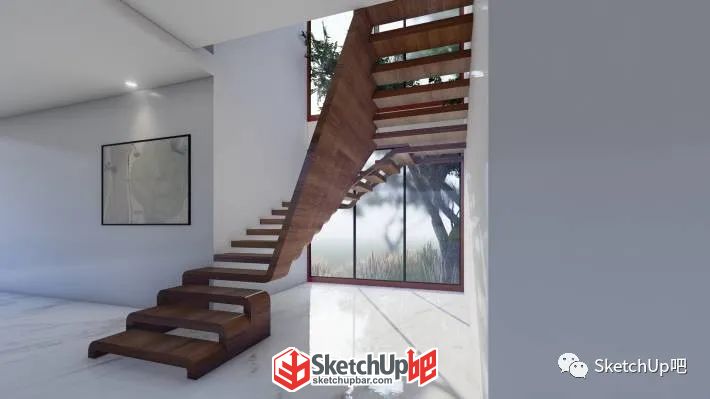

6、最后添加細節完成。

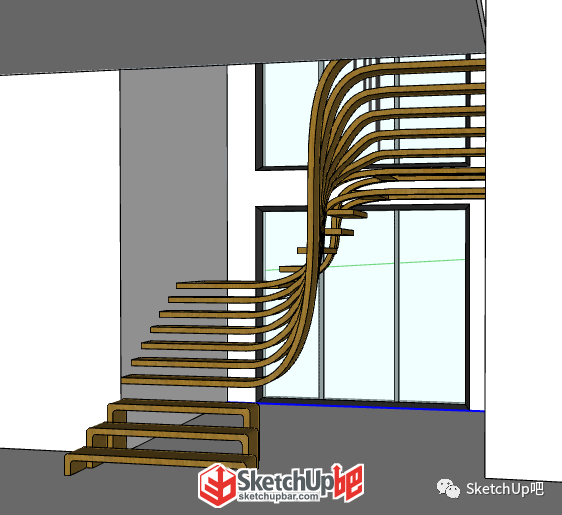

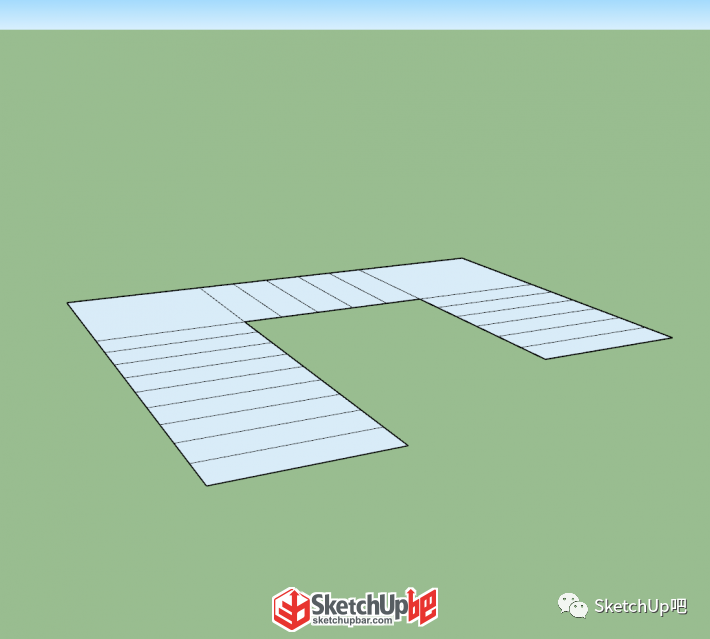

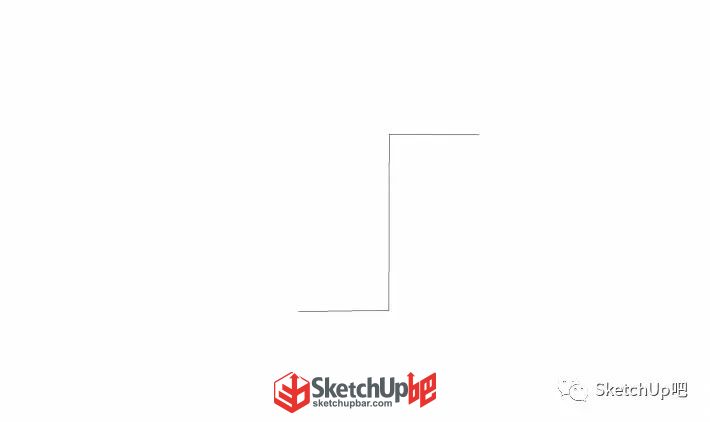

1、先畫一個平面。

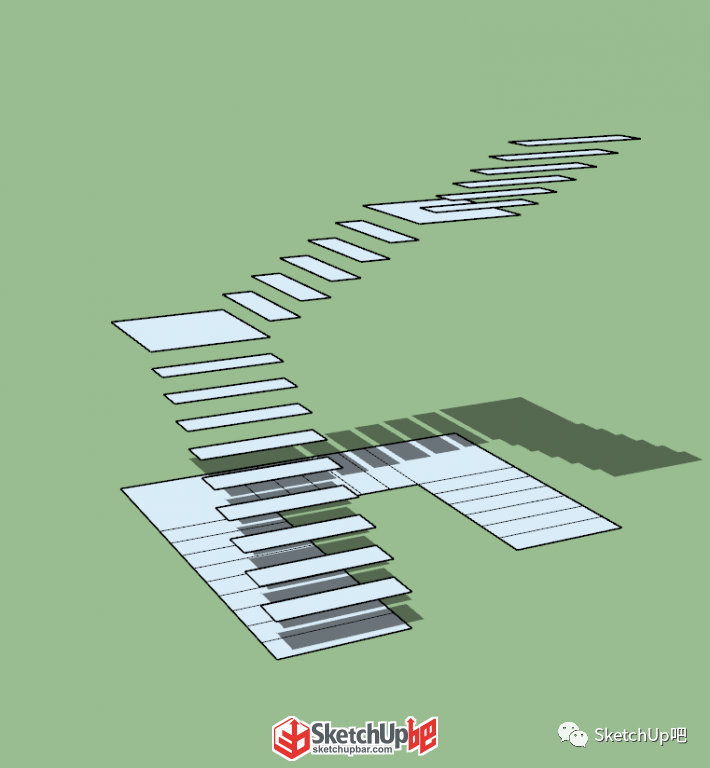

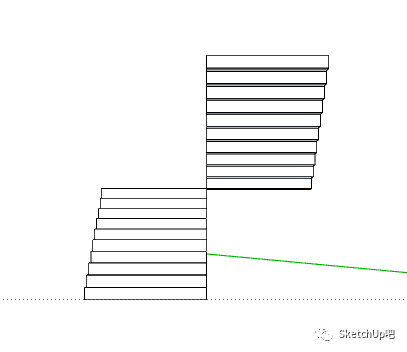

2、用生成樓梯（SUAPP編號409）插件把樓梯拉上去。

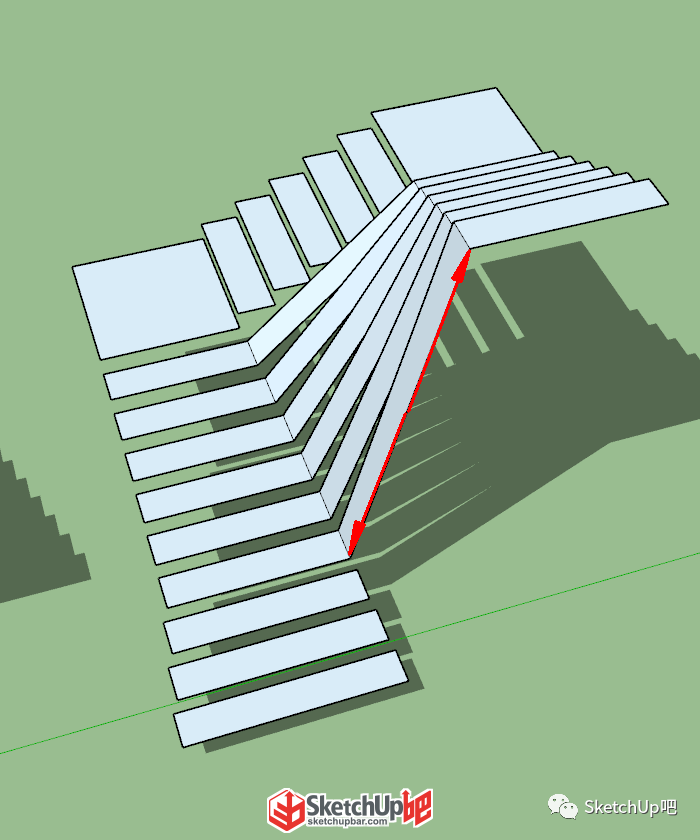

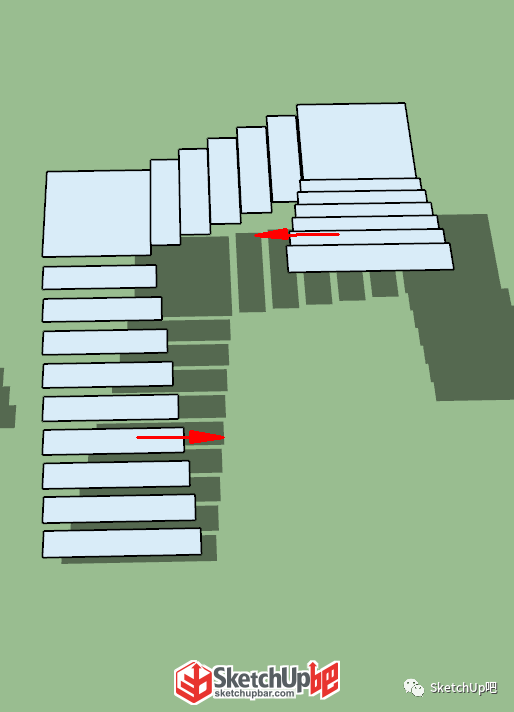

3、把臺階面往內側逐漸拉伸，讓上下臺階更靠近些，我這里是50mm的增量。

4、畫線連接上下臺階。

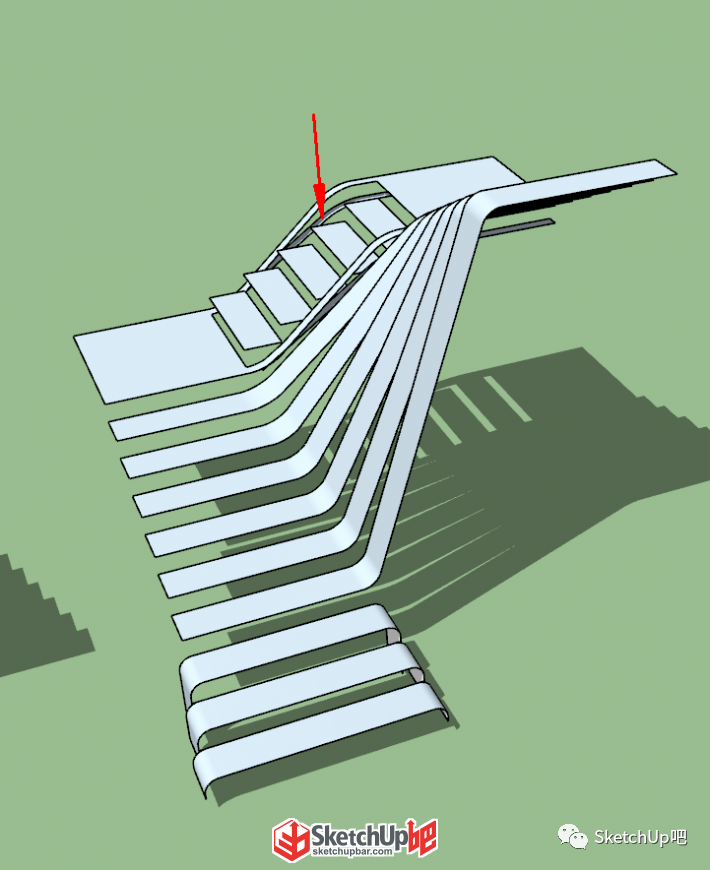

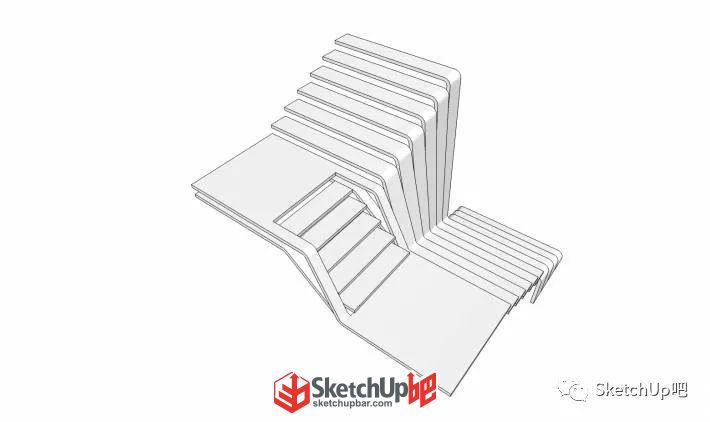

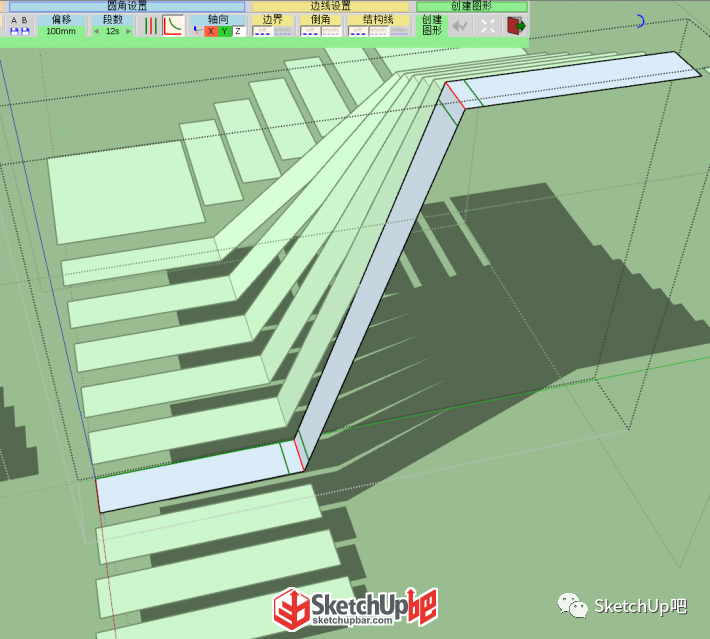

5、用三維圓角（SUAPP編號430）工具倒個角。

6、用超級推拉（SUAPP編號94）拉出厚度。然后貼上材質就完成了。

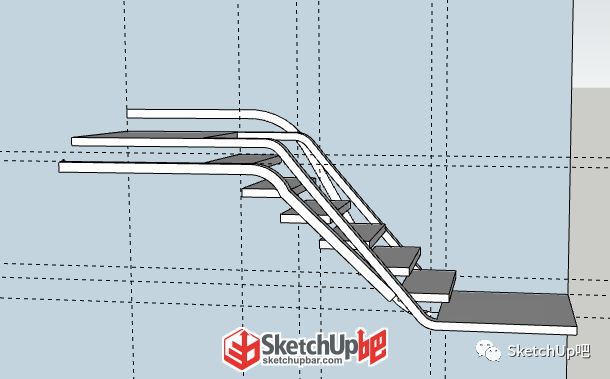

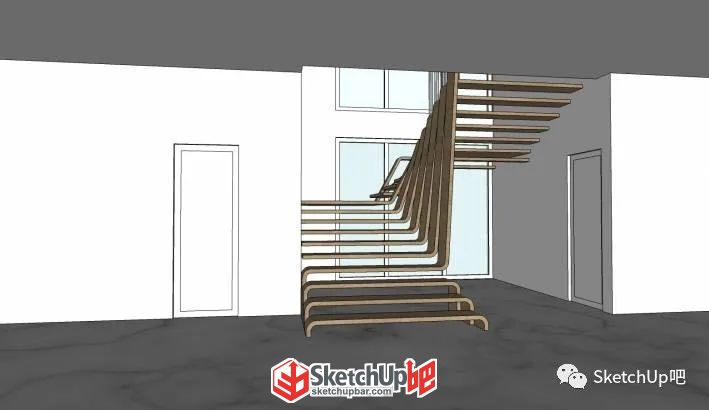

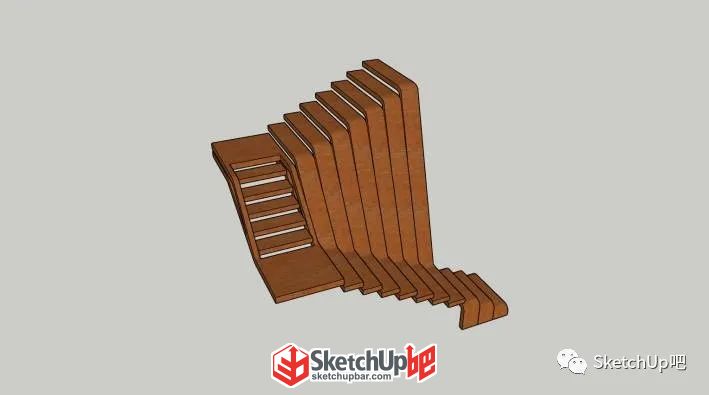

1.建立一個踏步150mm高的樓一塊梯組件，向上復制和鏡像復制得到上下行兩組樓梯，炸開組件，提取樓梯線出來。

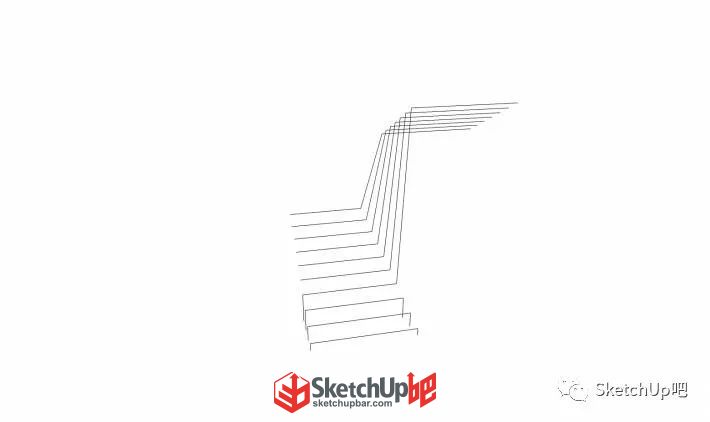

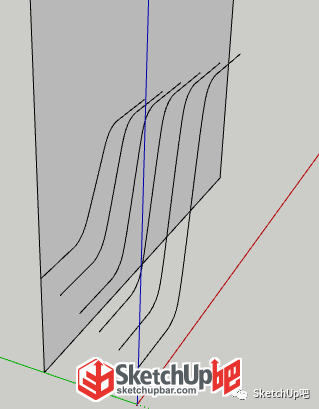

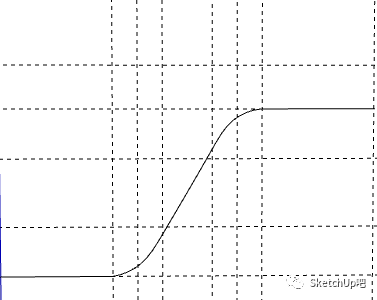

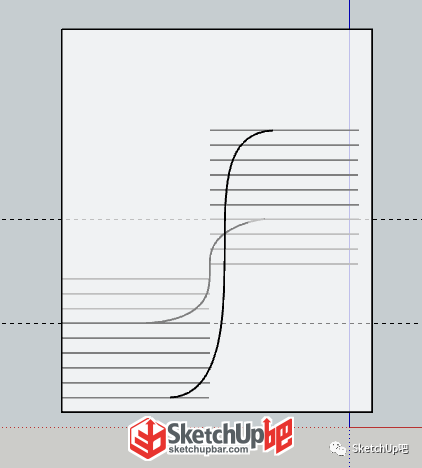

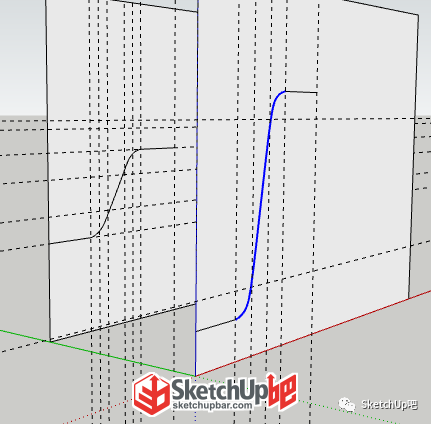

2.切換到正視圖和相機投影，參考圖片，使用貝茲曲線（SUAPP編號96）在相應的樓梯級畫出兩條曲線，調整曲線和圓滑，首尾把它相連，輪廓放樣出來，但是要開啟橫向我們要的輪廓線，只要線。

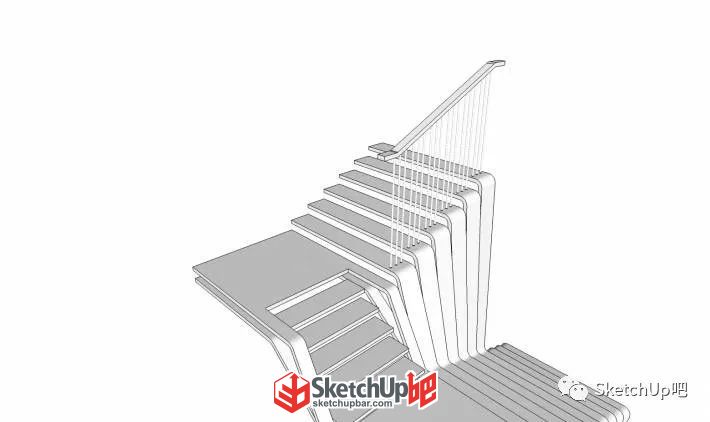

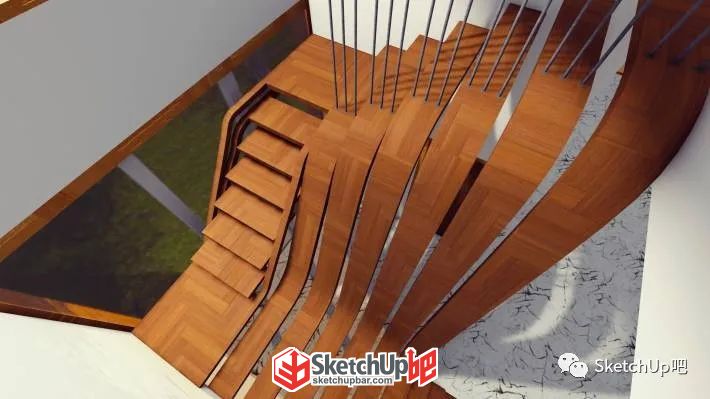

3.全選輪廓線，拉線成面拉出橫截面，再使用加厚推拉，拉大概50mm的樓梯片厚度出來，轉角處的曲線掌控得不好，這里的樓梯就不太嚴謹，不好看了......補上吊桿，材質等，最后就完成了。

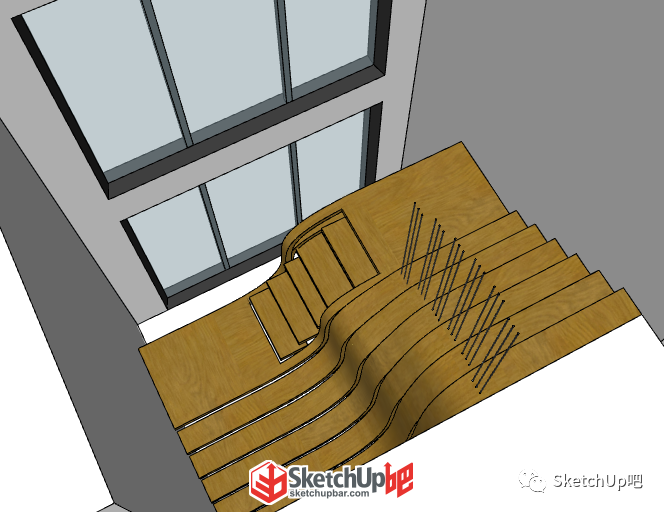

1.按照?qǐng)D片估算尺寸畫出截面線條。

2.按照?qǐng)D片復制相應數量，間距300。

3.使用頂點編輯（SUAPP編號263）插件進行相應調整。

4.使用線倒圓角插件進行倒角。

5.使用線轉墻體（SUAPP編號93），進行擠出。

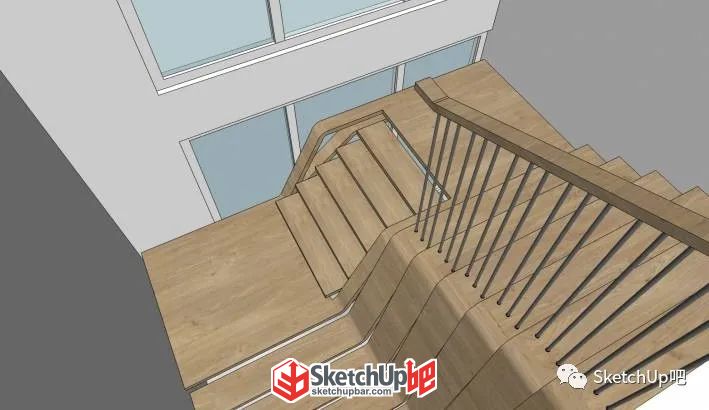

6.細化緩步臺添加樓梯踏步。

7.添加樓梯欄桿扶手。

8.添加樓梯材質。

9.添加空間墻體。

本文使用插件來自

SUAPP3.4中文云端插件庫（專業版）

插件下載地址

www.suapp.me
