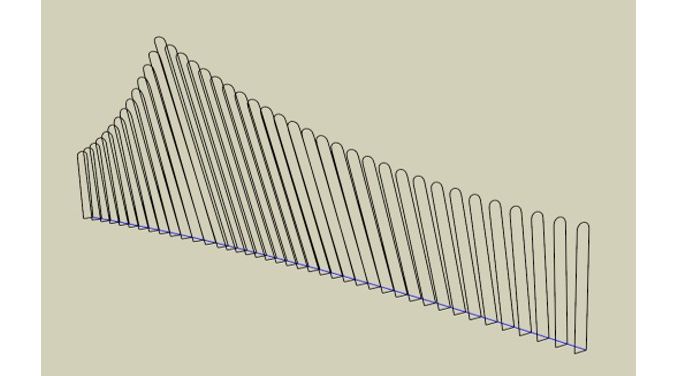

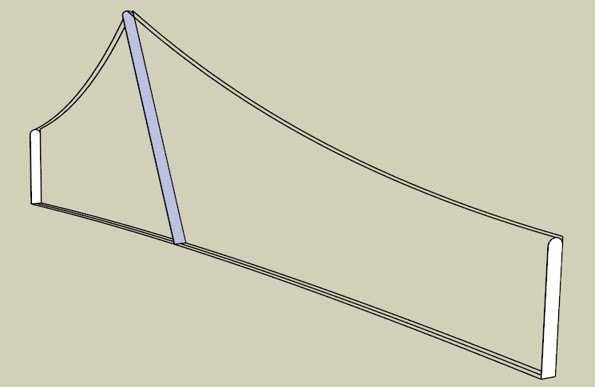

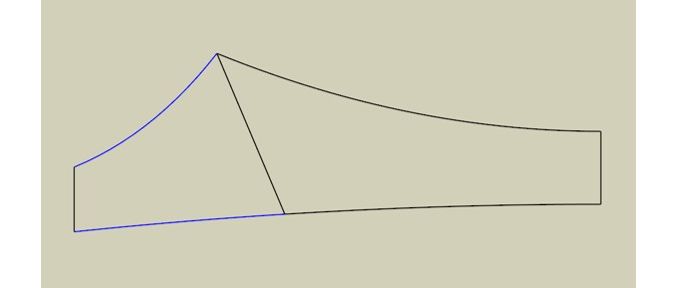

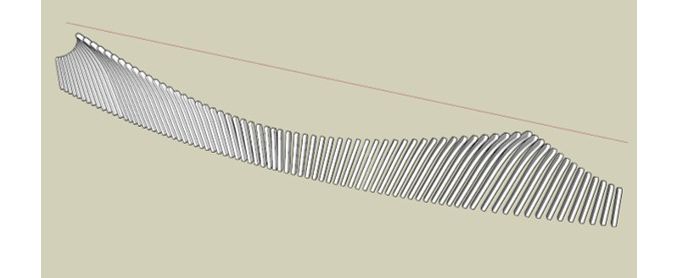

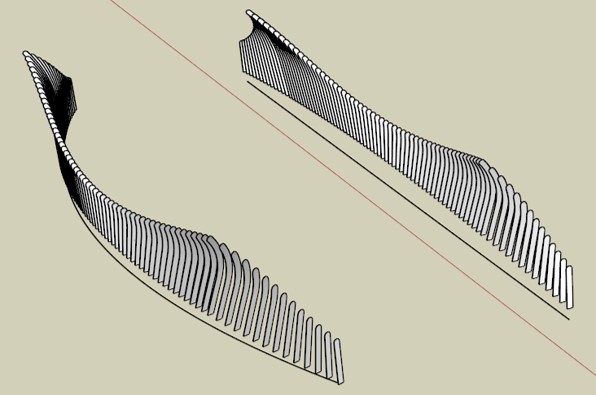

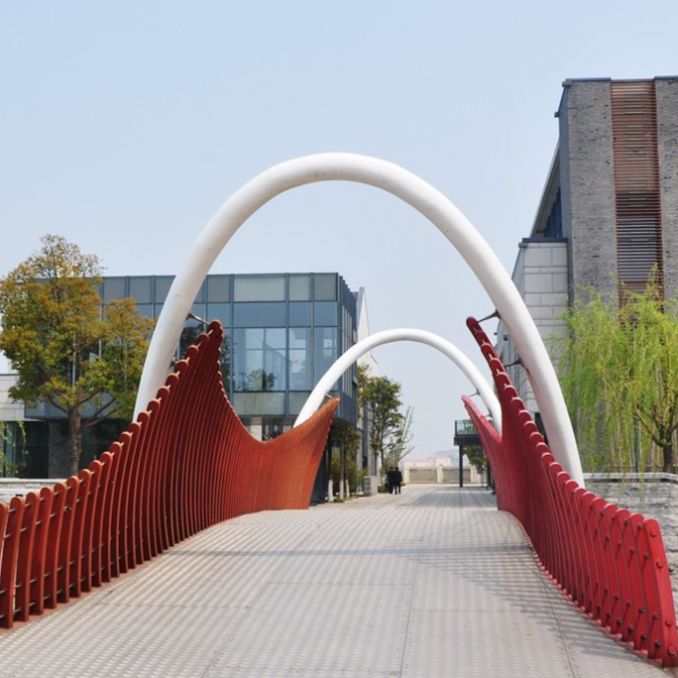

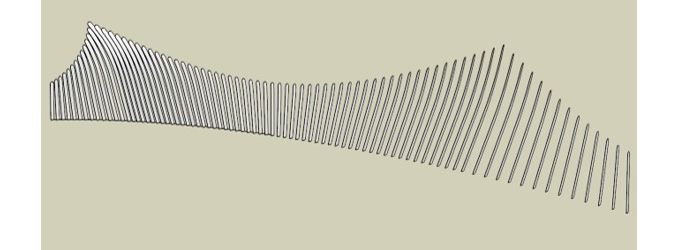

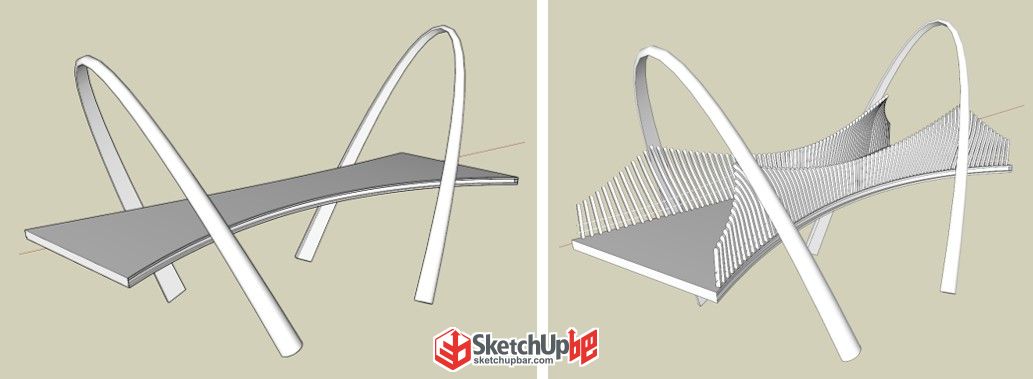

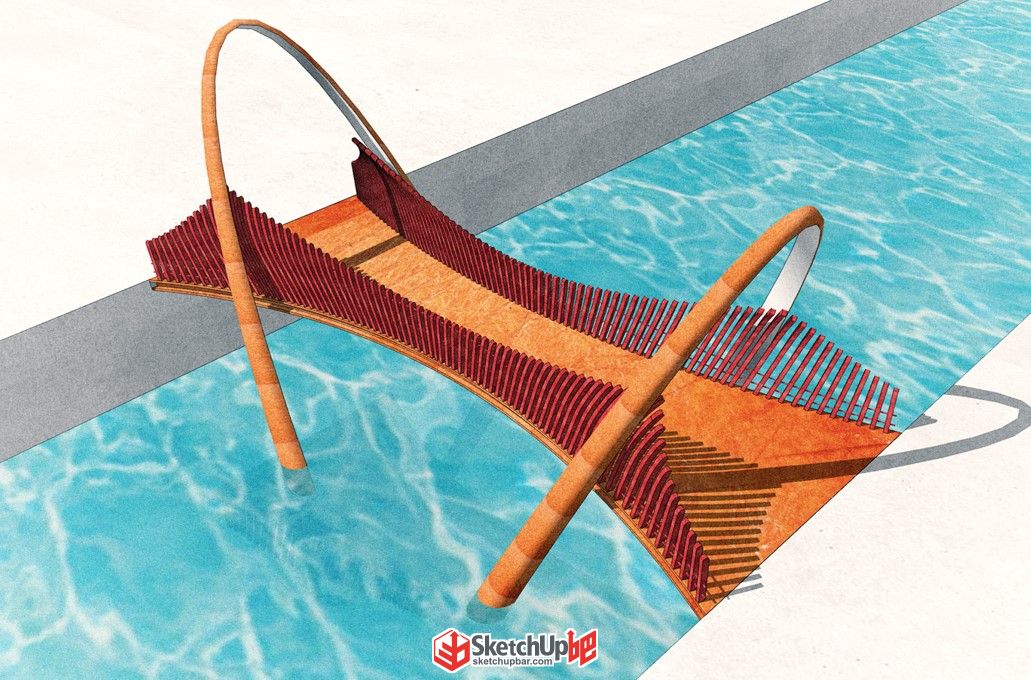

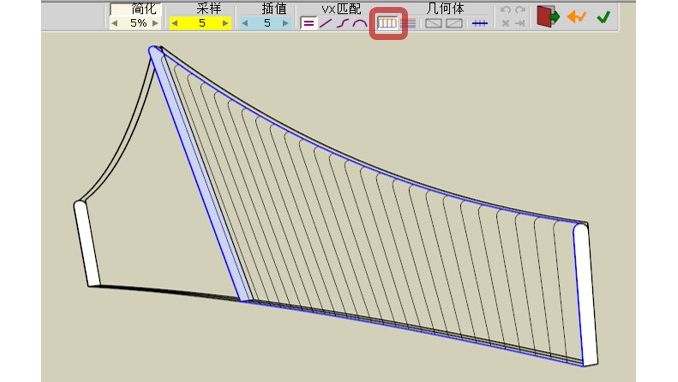

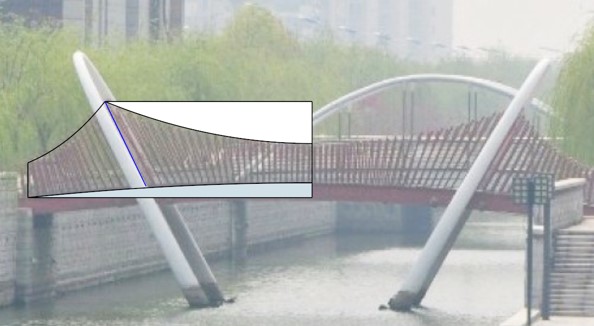

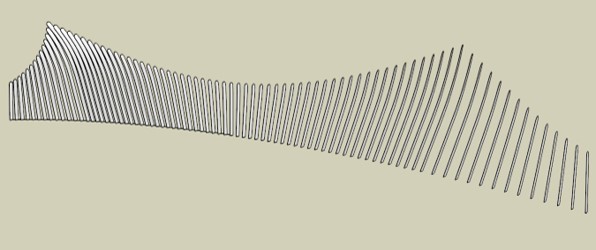

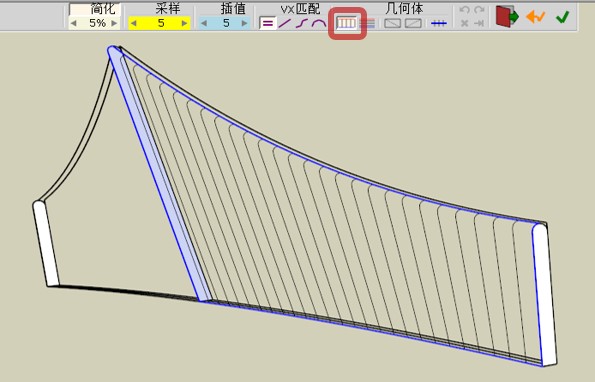

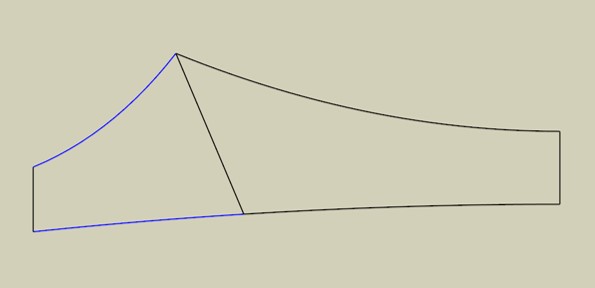

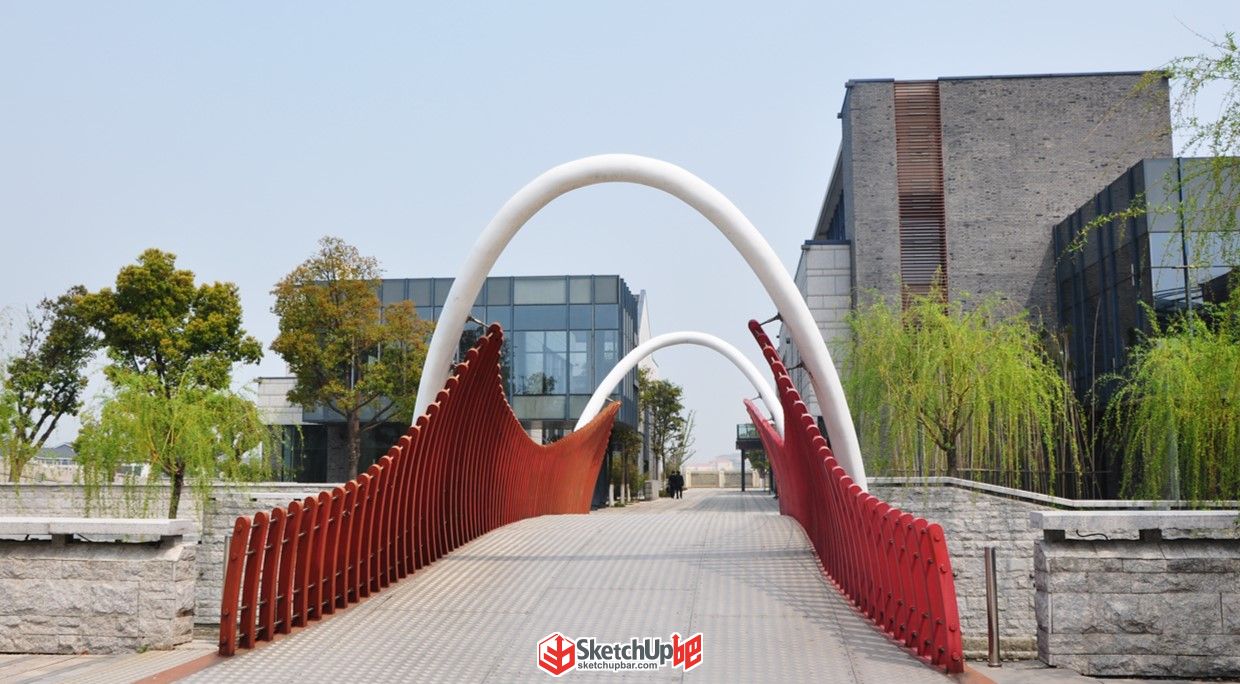

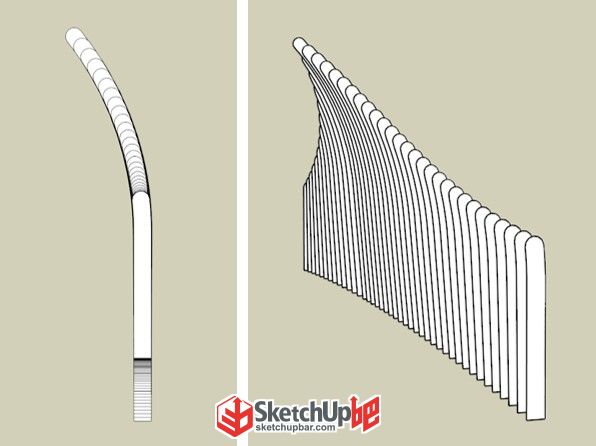

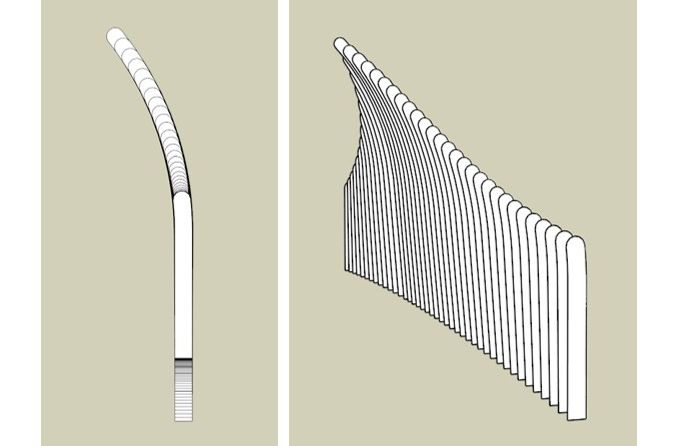

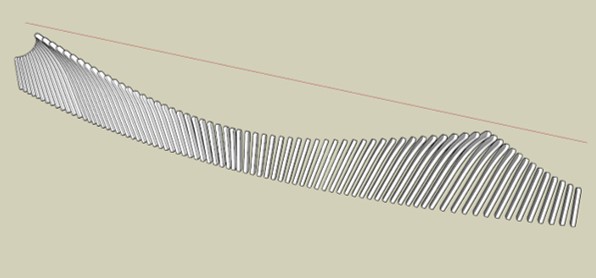

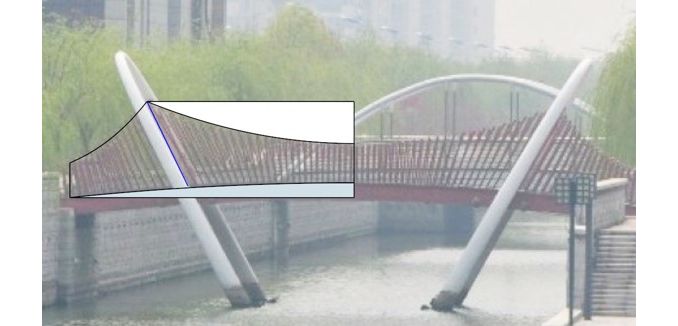

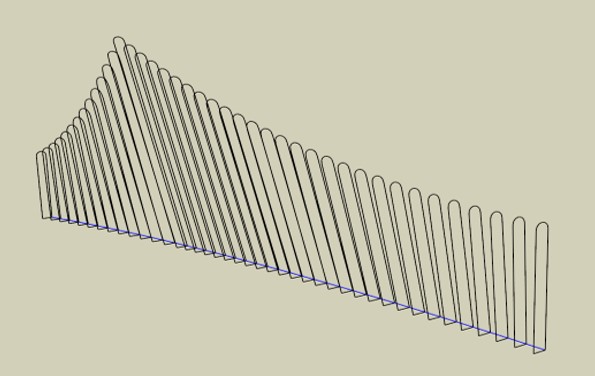

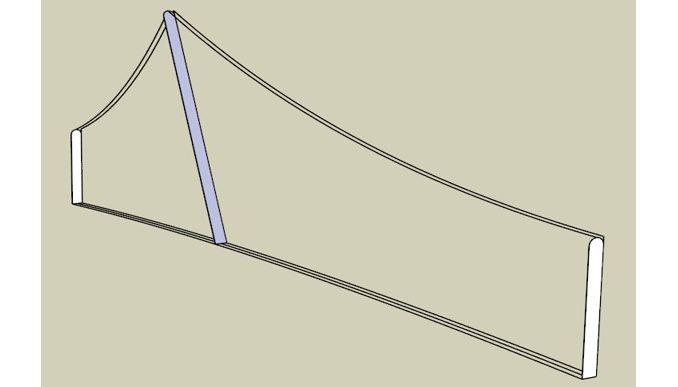

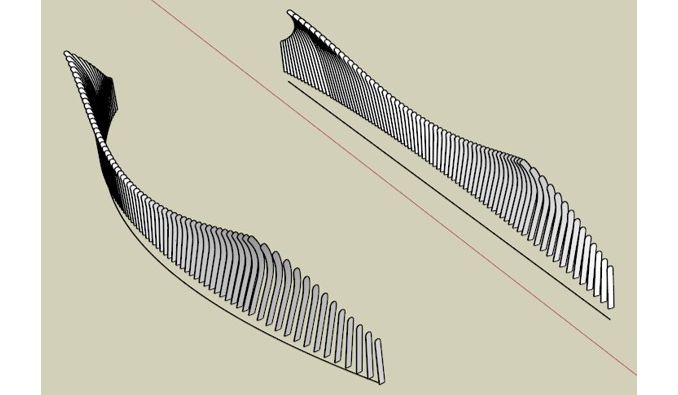

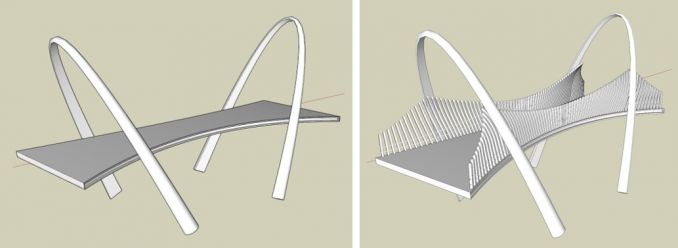

文:嚴昆 SketchUp吧ID:一葉刀蟲 本文刊登于SketchUp電子雜志《吧卦》第六期 電子版鏈接:http://www.mgcxq.cn/thread-98225-1-1.html 今天給大家分享的是SketchUp雙曲弧形景觀橋建模教程。 先還是放上實物圖 下面就是一葉刀蟲同學為我們帶來的詳細教程 1、使用 SUAPP2插件庫中的貝茲曲線(SUAPP編號96)命令繪制輪廓。根據設計需要確定曲線段數,圖中左上方曲線13段,右上方曲線27段,下方曲線應該與上方兩段曲線對應,40段。在中間上方頂點處大體根據欄桿傾斜走勢,畫一條直線,用于下步連接對應頂點作參考。 注意 SketchUp 界面右下角,分別是調控貝茲曲線的控制點和曲線最終的段數。這里根據需求確定曲線段數,比如左上方曲線將其設定為13段,控制點一般默認即可。操作方式為:在開啟貝茲曲線的同時在 SketchUp 界面右下角控制框內輸入“101,13s”后按回車確認。 2、整理輪廓線。根據剛才的傾斜直線參考,確定上下端頂點的連線,保持左右兩側橫向的兩條曲線段數分別相等。即圖中左側均為13段,右側均為27段。 3、用 SUAPP2插件庫中的拉線成面(SUAPP編號156)命令將輪廓線拉出一定厚度。保留豎向上的三處平面,在頂端繪制圓弧,刪除多余的面,注意三處圓弧應保持相同尺寸。 4、選中如圖四條輪廓線,使用SUAPP2插件庫中的輪廓放樣(SUAPP編號155)命令進行封面處理,點擊上方工具欄中的“僅生成表面縱向線框”按鈕,可以只保留所需要的輪廓線。 5、使用鏡像物體(SUAPP編號2)命令,生成另一半的輪廓線。保留底端的橫向線條,后面步驟中會用到。 6、使用徑向自由彎曲(SUAPP編號155)命令,在側視圖對整體進行彎曲,彎曲幅度參照原參考圖進行把控,然后對每個片狀物體生成面域(SUAPP編號6),結果如圖所示。 7、鏡像出另一半物體,將整個物體創建群組。 8、使用形體彎曲(SUAPP編號118)命令對整個群組進行彎曲。圓弧參考線弧度根據需求,段數為80段,跟物體個數對應。參考線方向均沿紅軸方向。 9、下一步,使用 SUAPP2插件庫 中的聯合推拉(SUAPP編號94)命令將片狀物體批量推拉一定厚度,記得點擊上方工具欄中的“加厚:保持原始面并翻轉”按鈕。 10、可用類似方法做出景觀橋的其他部分,本文不再贅述,留給讀者自行研究。 11、然后使用線轉圓柱(SUAPP編號148)命令生成扶手部分。最后把所有的部分拼接到一起,大功告成。 |
