圖像描摹及SketchUp后續處理教程

摘要: 本文給大家介紹一種只使用 Adobe Illustrator 軟件來進行圖像矢量化操作的方法，步驟簡單，生成的效果也好，且可以直接導出 dwg 格式的文件。

文：柳洋　 SketchUp吧ID：LY871108
本文刊登于SketchUp電子雜志《吧卦》第五期
電子版鏈接：http://www.mgcxq.cn/thread-93949-1-1.html

有時候我們會根據圖片上的圖案作為底圖平面，來建SketchUp 模型。比如花窗、園林小品、人物樹木組件等。這時很多人會選擇到 AutoCAD 或直接在 SketchUp 中手動去描。簡單的圖案還好，碰到復雜的圖案，不僅費時費力，描出來的圖形精細度也不夠。

網上有很多小工具，可以將圖片矢量化轉成 dwg 格式的文件，但效果都比較一般。還有些教程里，教大家用 Photoshop 里的選區生成路徑，再保存為 ai 格式的文件，這種方法不僅精度低，還要利用多個軟件。

本文給大家介紹一種只使用 Adobe Illustrator 軟件來進行圖像矢量化操作的方法，步驟簡單，生成的效果也好，且可以直接導出 dwg 格式的文件。
Adobe Illustrator 在 CS2 版本開始加入圖像描摹功能，本文中使用比較穩定的 Illustrator CS5 版本進行講解。需要下載軟件可以前往“SketchUp吧”軟件下載中心進行下載。

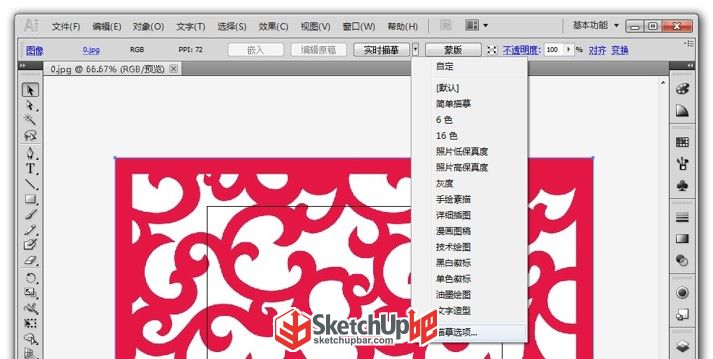

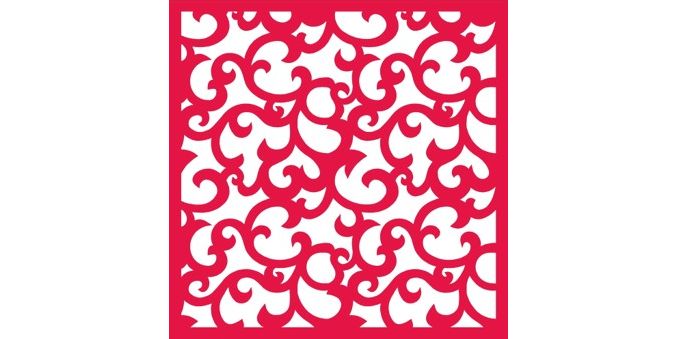

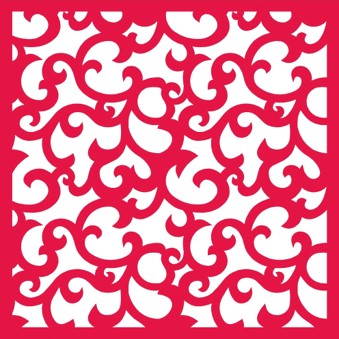

１、用 Illustrator 打開圖片，左鍵單擊此圖片，使其處于當前選中編輯狀態。點擊控制面板上實時描摹右側箭頭，執行下拉菜單中的描摹選項。

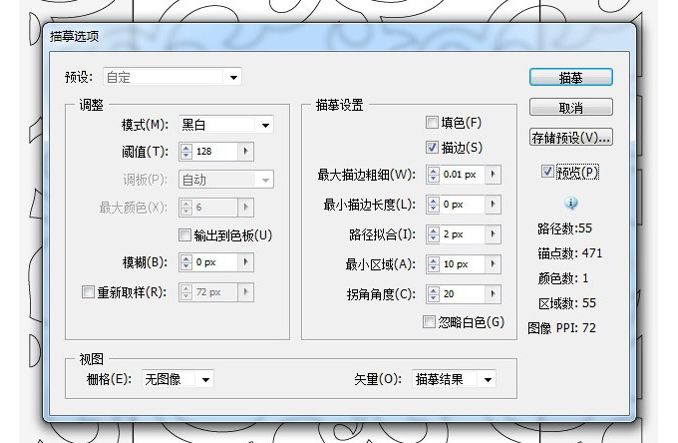

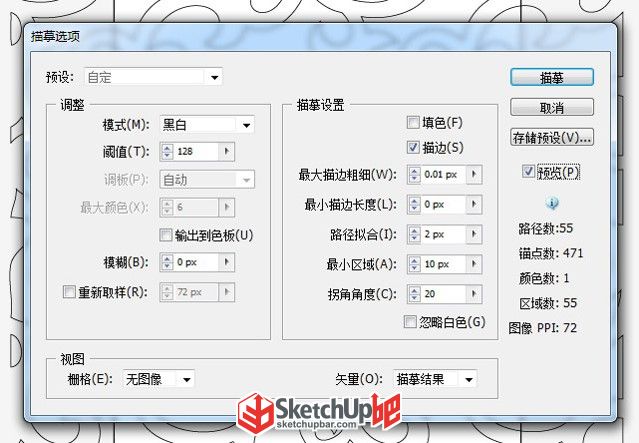

2、按圖進行描摹的參數設置，勾選“描邊”，取消勾選“填色”，“最大描邊粗細”改為最小值0.01px，“最小描邊長度” 改為最小值0px。如果勾選預覽，可以預覽描摹后的效果，然后點擊描摹按鈕。

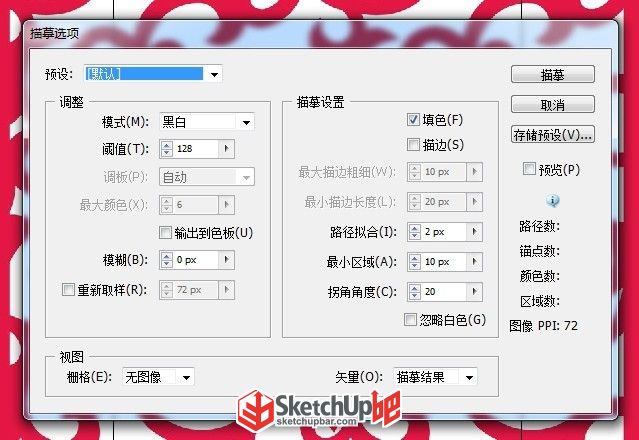

默認值如上圖

修改值如上圖

參數設置說明
最大描邊粗細指定原始圖像中可描邊的特征最大寬度。大于最大寬度的特征在描摹結果中成為輪廓區域。

最小描邊長度指定原始圖像中可描邊的特征最小長度。小于最小長度的特征將從描摹結果中忽略。

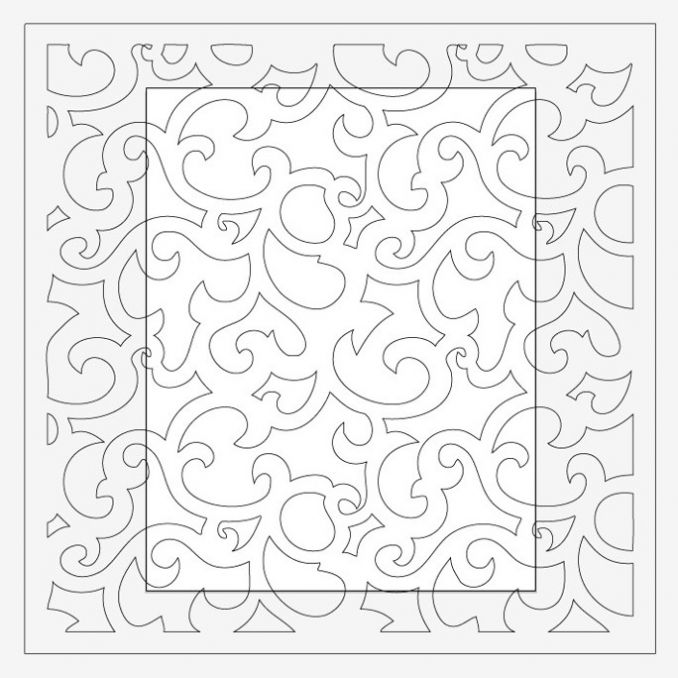

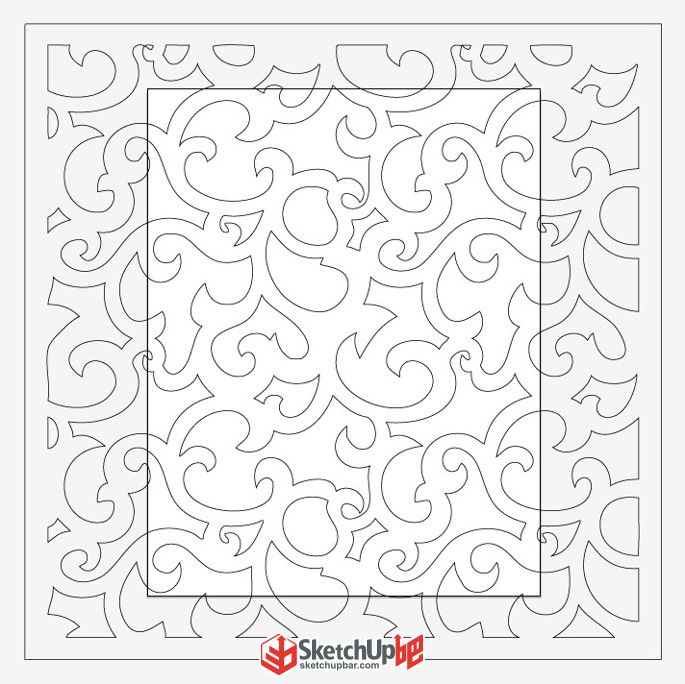

3、Illustrator 中的描摹結果如下圖所示。

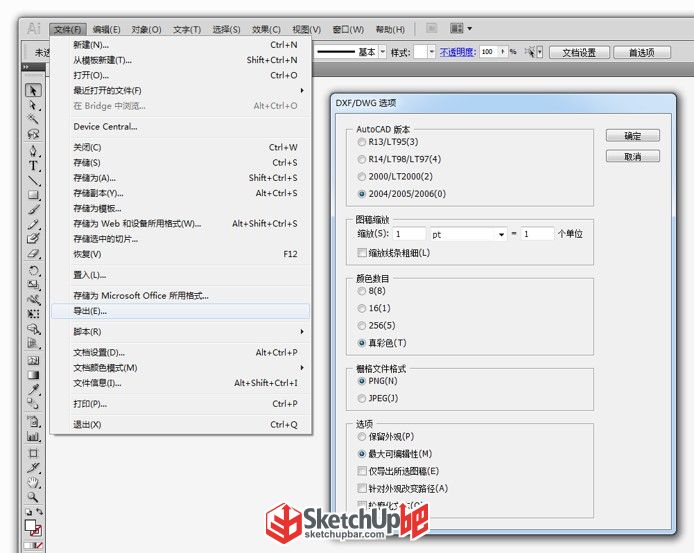

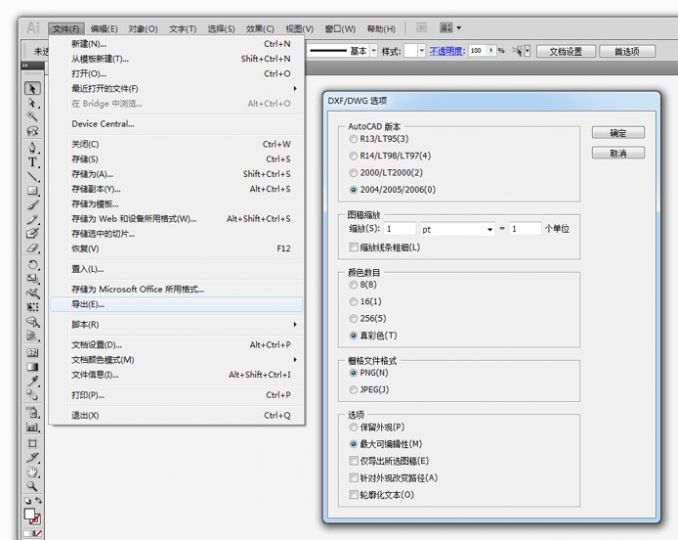

4、“文件”下拉菜單點擊“導出”。選擇 dwg 格式，參數默認即可。

至此， Illustrator 中的操作已經搞定，簡單吧。下面我們開始進行 SketchUp 中的操作：

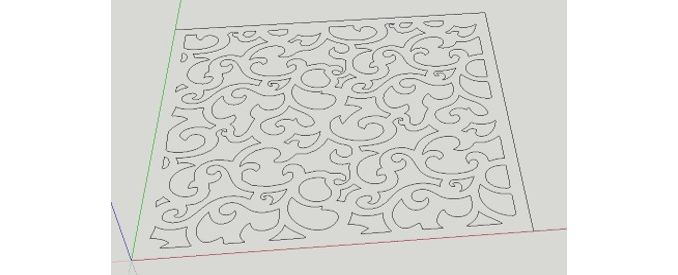

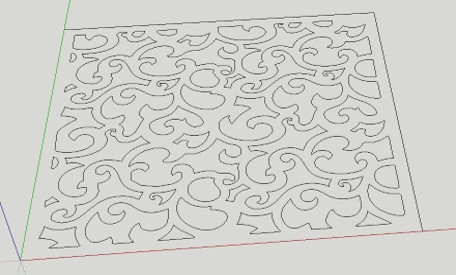

1、打開 SketchUp，“文件”下拉菜單點擊“導入”，選擇 dwg 格式，瀏覽剛才導出的文件。

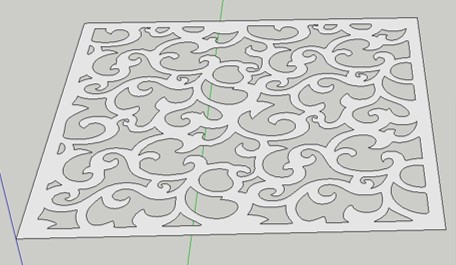

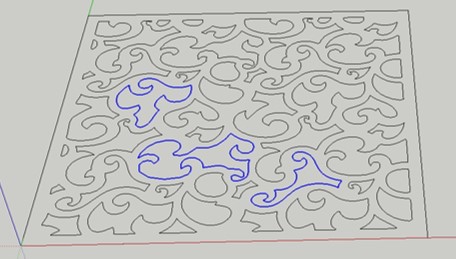

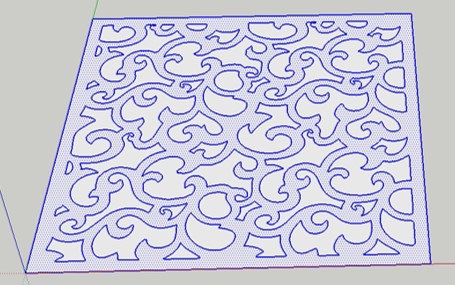

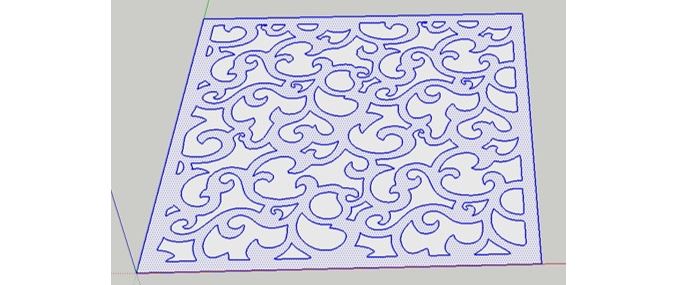

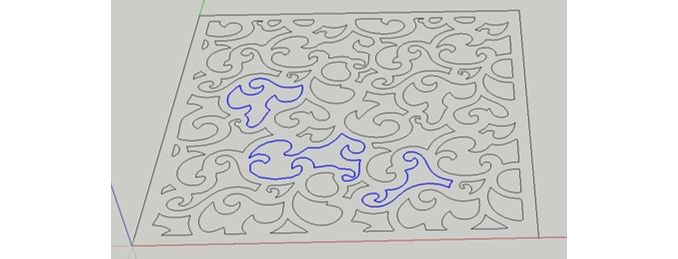

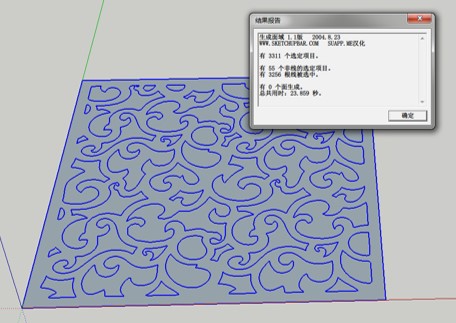

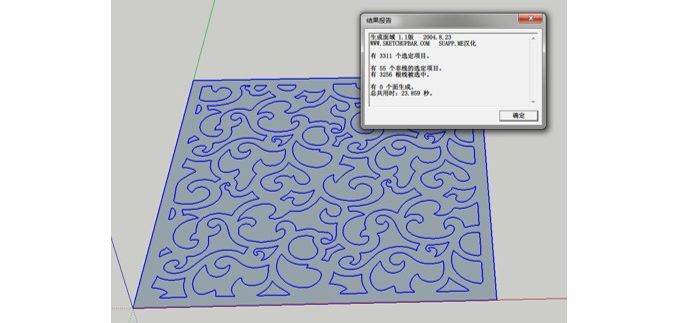

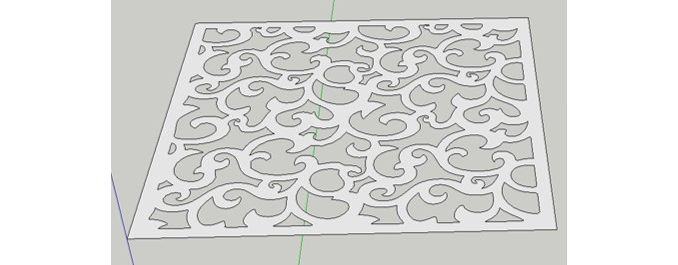

2、炸開群組，Ctrl+A 全選線，然后執行SUAPP2插件庫 中 Fredo6插件集（SUAPP編號155）功能組里焊接曲線 命令，可以批量焊接斷開的線，而且速度還不錯。而以前講過的焊接線條（SUAPP編號48）命令只能同時焊接一條連續線。命令執行完成后我們隨便點擊幾根線，發現都已經被焊接了。
