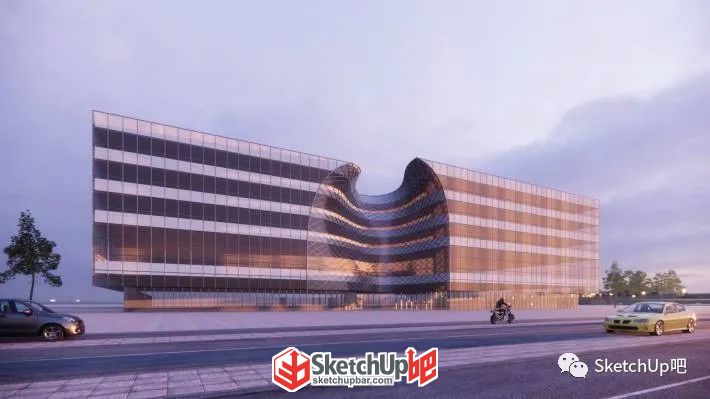

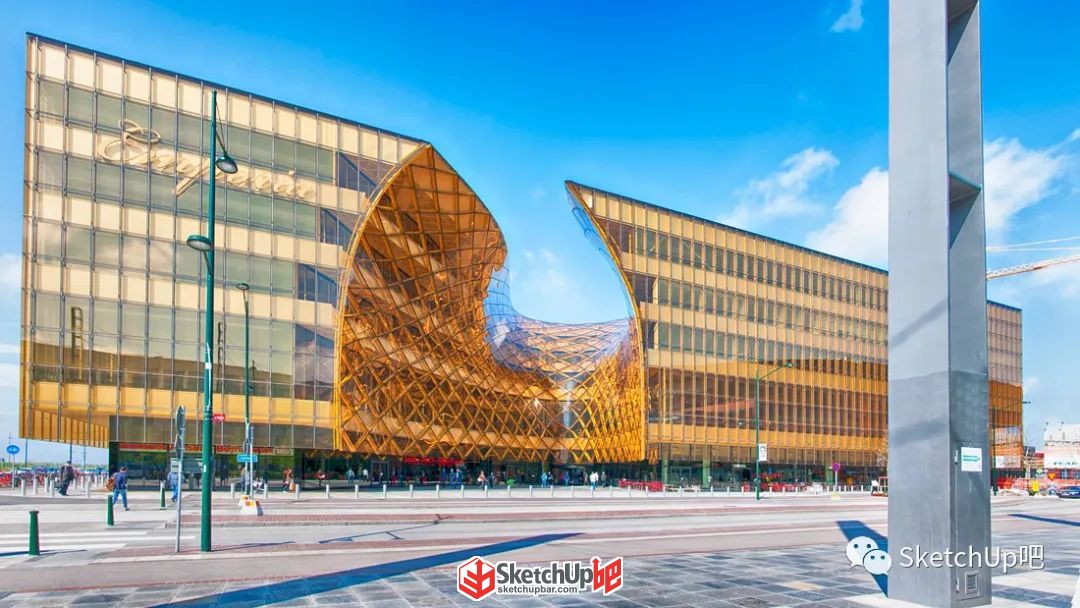

大家好呀 今天分享的是第36期懸賞作業 Emporia購物中心表皮的建模思路 一起來看看會有哪些小伙伴上墻呢
注意?。?！ 吧友作品多圖來襲▼

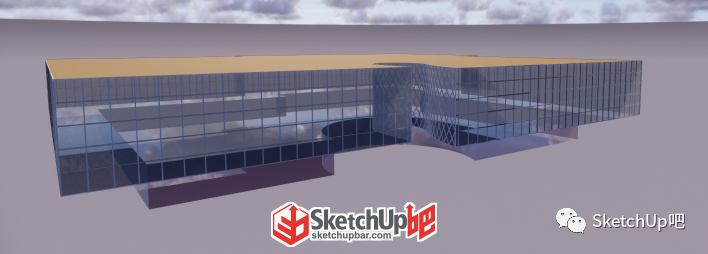

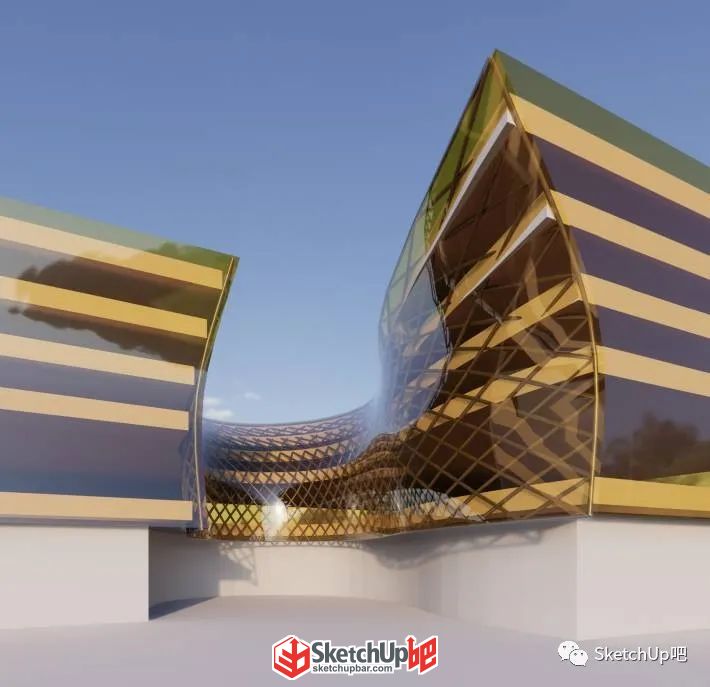

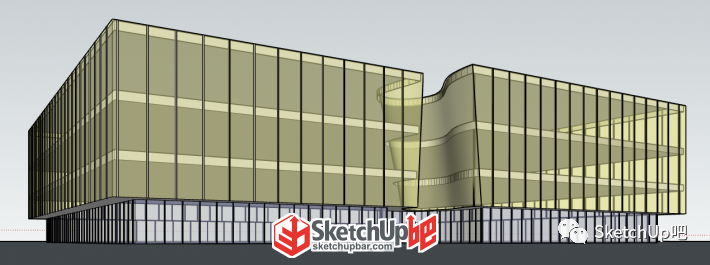

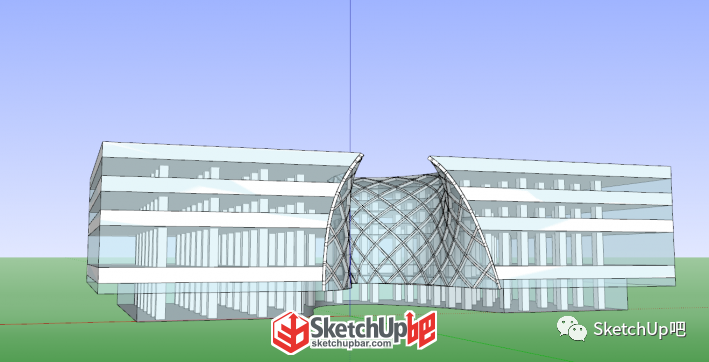

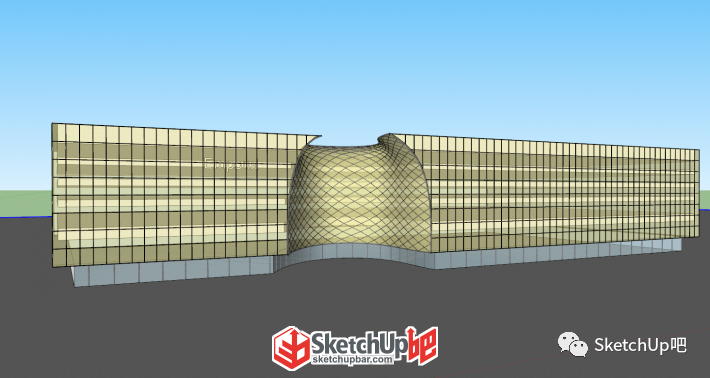

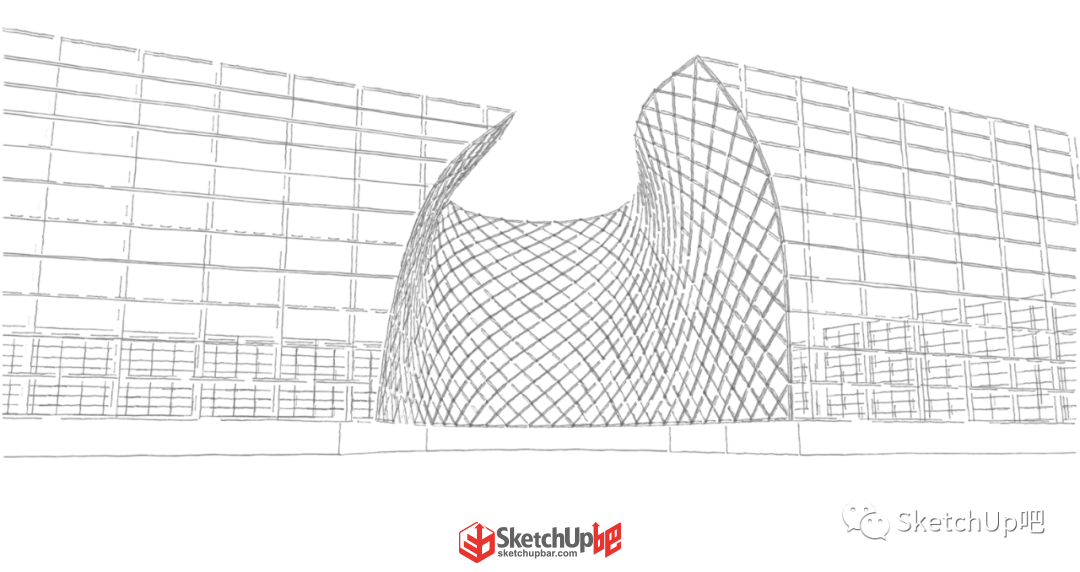

作者：chaojing007
作者：吳仁迪
作者：霧山Sama
作者：summeran
作者：yangyyg
作者：numer2008
作者：zzzzzzzzzzz鑫
作者：太陽斑變成紅色
作者：chaojing007
作者：瞬息千里
作者：Alvs
作者：DamDad 看了吧友的作品 小吧縮在角落瑟瑟發抖 咋建模比賽硬生生變成拼渲染了呢 到底還有誰沒個渲染技能

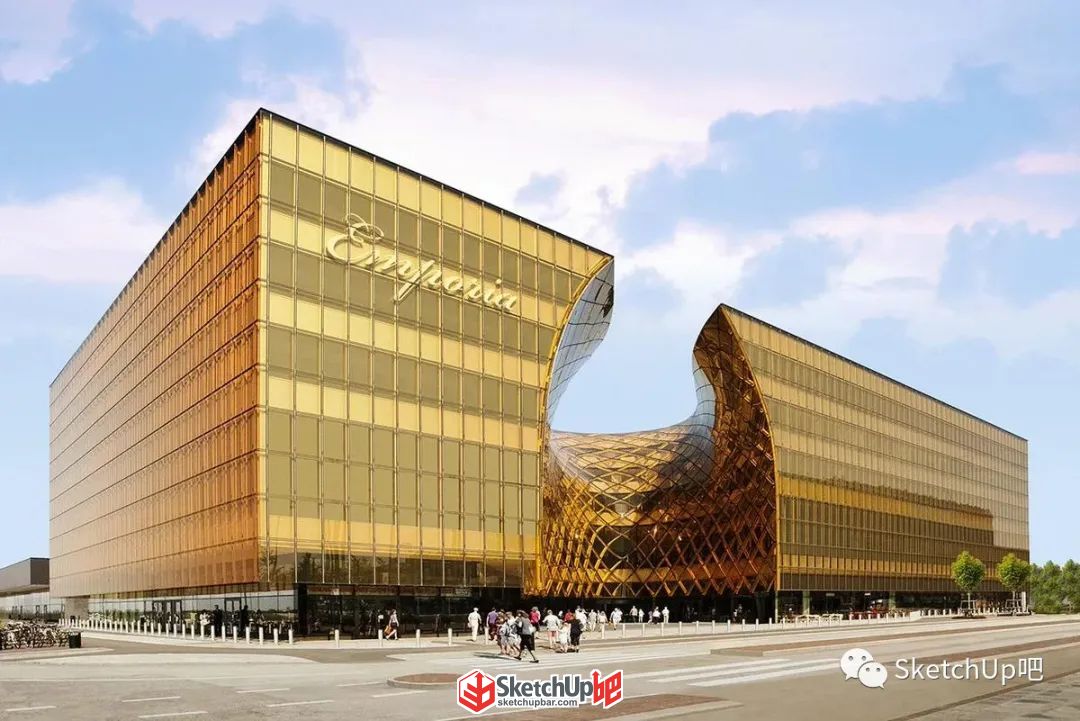

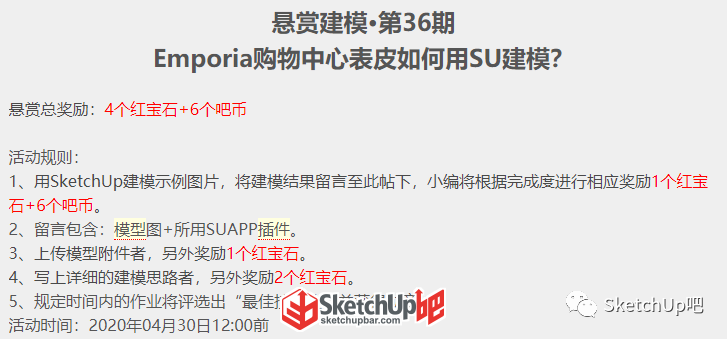

點擊圖片查看具體懸賞要求

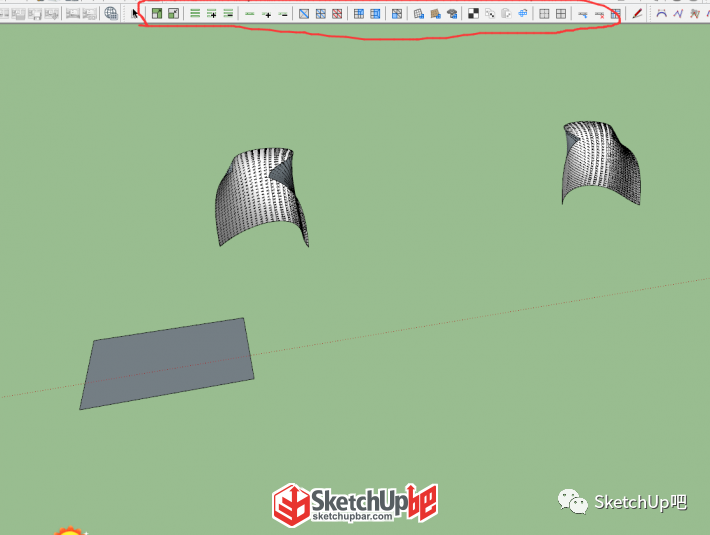

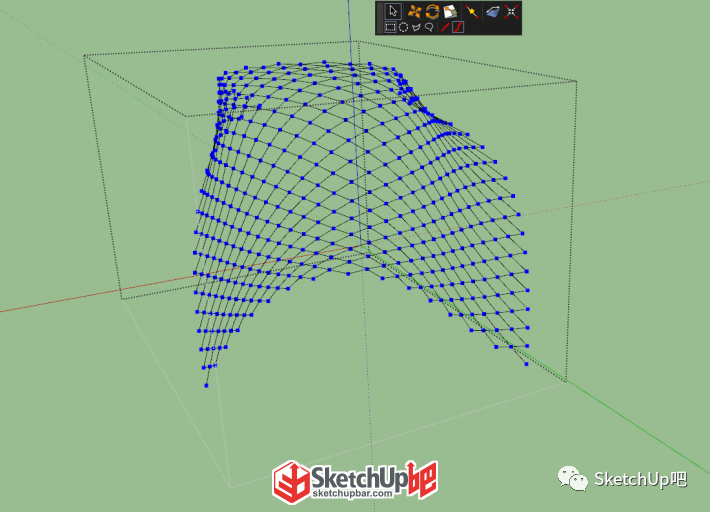

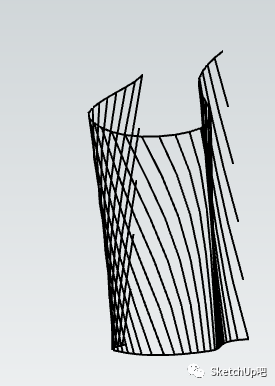

視頻錄制：SketchUp吧瞬息千里 視頻配音：SketchUp吧萬劍歸一 完整視頻點擊或復制下方鏈接進行觀看 第一步，貝茲曲線（SUAPP編號96）畫出輪廓線。

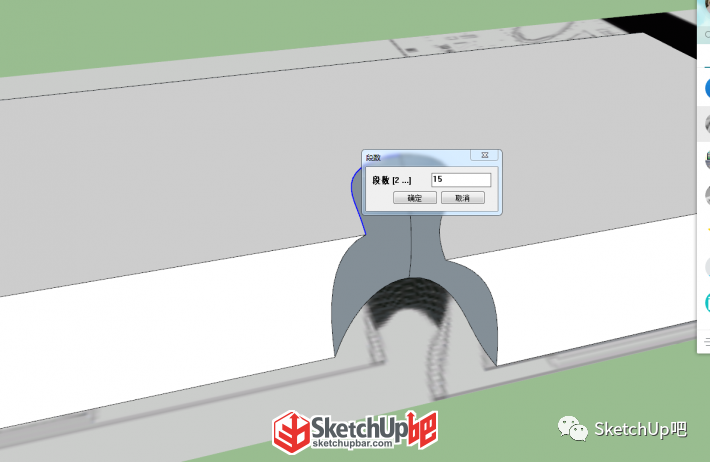

第二步，將橫向的分段為15，豎向的分段為30。

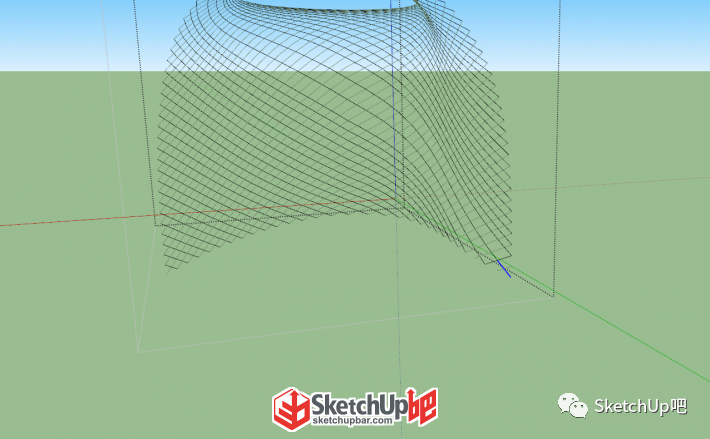

第三步，放樣兩次得到相反方向的對角線。
第四部，四邊面工具（SUAPP編號71）提取對角線。
第五步，將兩條線分解找到交點，刪除另外一半。
這樣就確保所有的線段相交了，所以要確定自己要得到多少的結構線，將段數設置為兩倍。

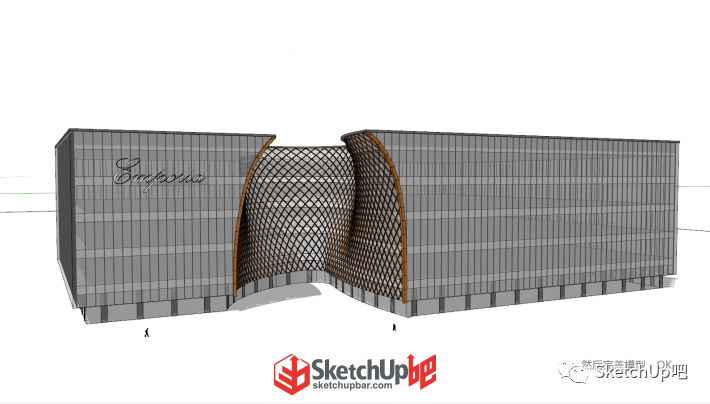

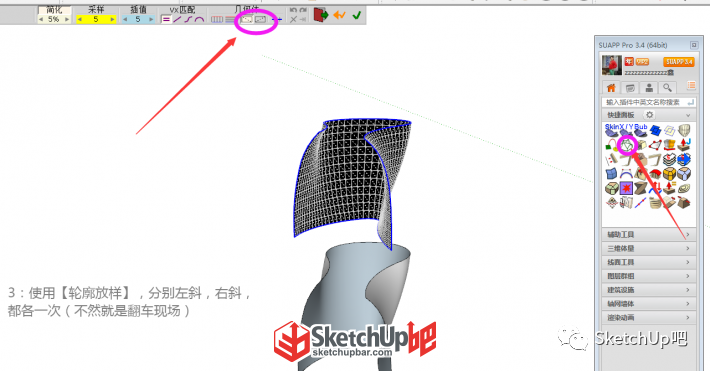

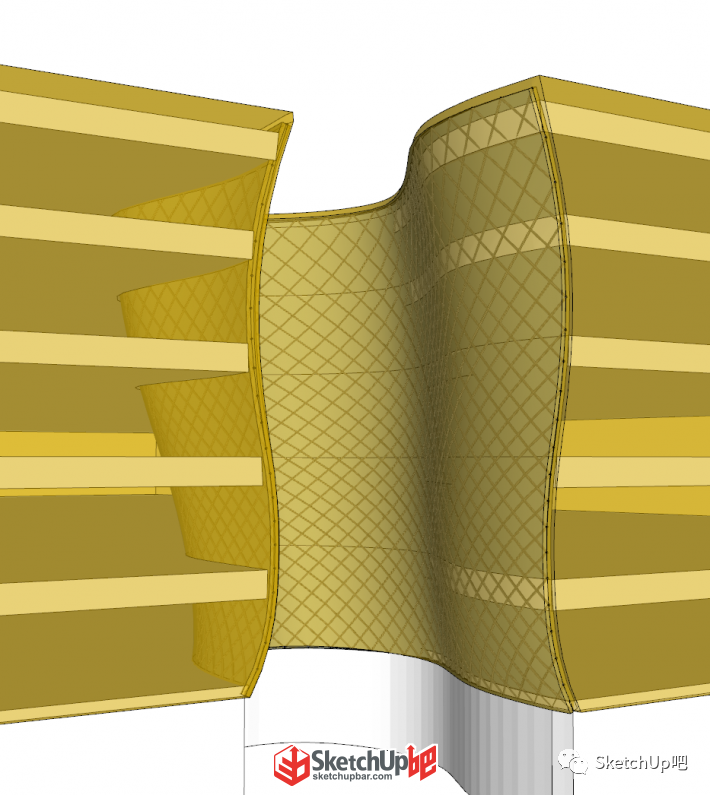

3、使用輪廓放樣（SUAPP編號427）生成左右的斜線。

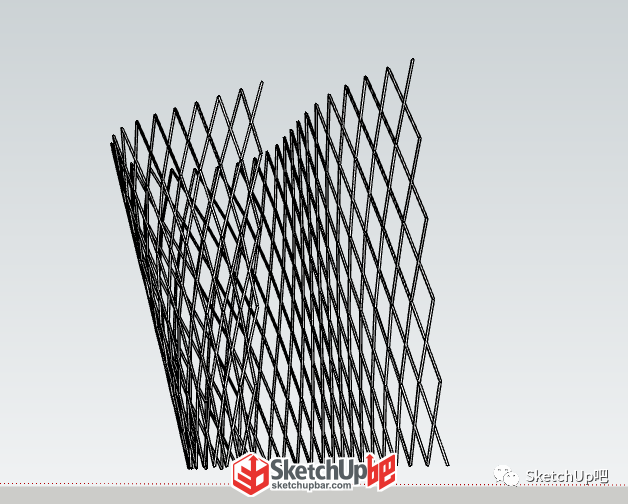

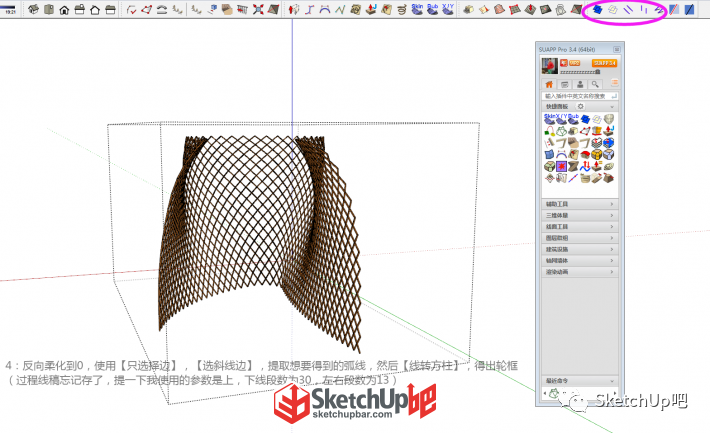

4、將斜線提取出來，線轉方柱（SUAPP編號271）生成鋼架。

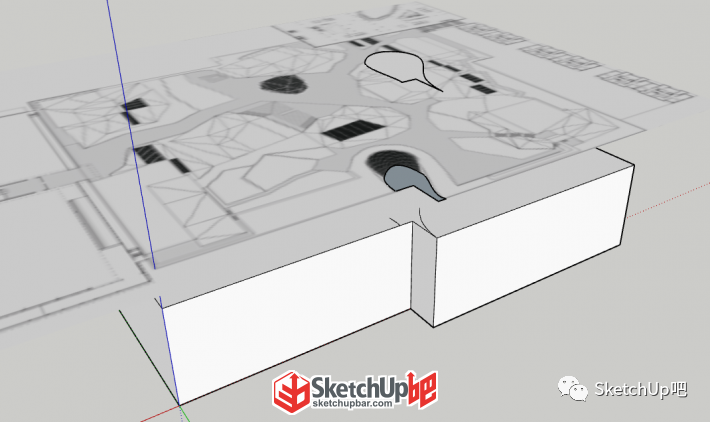

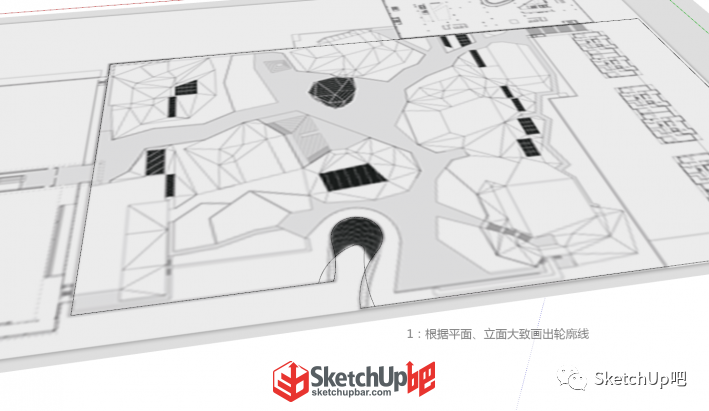

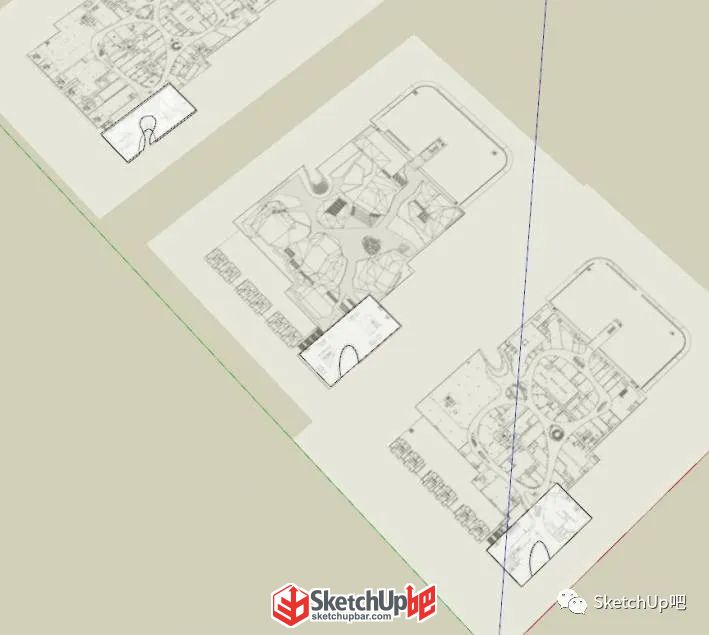

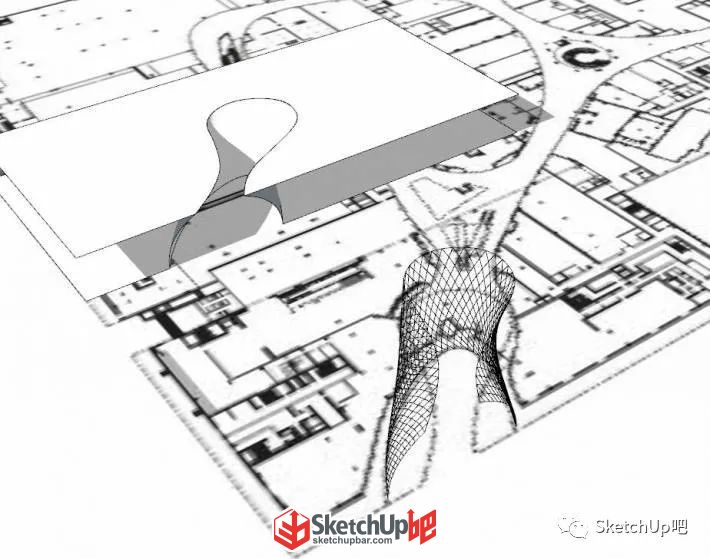

1、參考圖片拿進來，描下大概形體。
2、貝茲曲線（SUAPP編號96）——描出凹槽口。
3、曲線放樣（SUAPP編號427）——生成斜向桿件（此處生成兩個方向，拼接）。
4、線轉柱體（SUAPP編號271）——給桿件生成一個厚度。
5、路徑陣列（SUAPP編號46）——生成一圈豎向桿件。

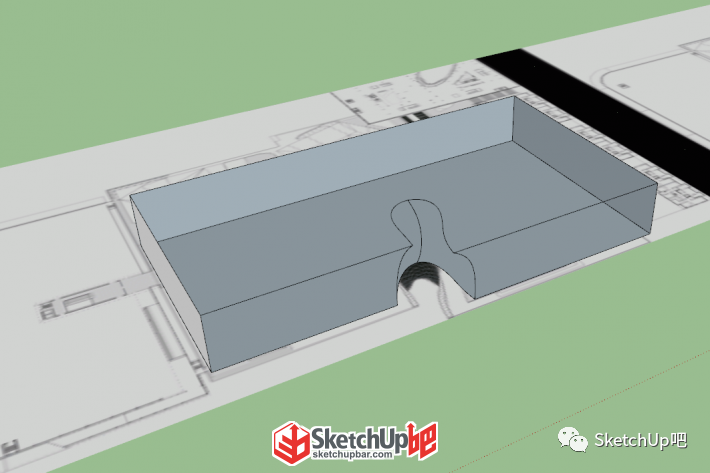

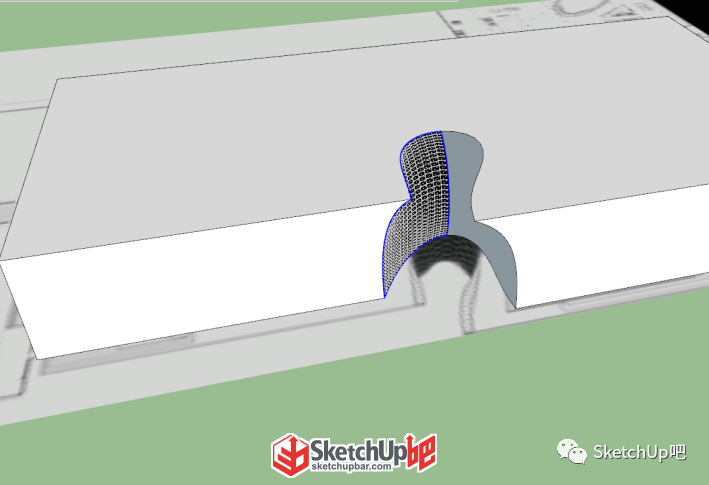

1.首先根據示例圖片用貝茲曲線（SUAPP編號96）描邊。

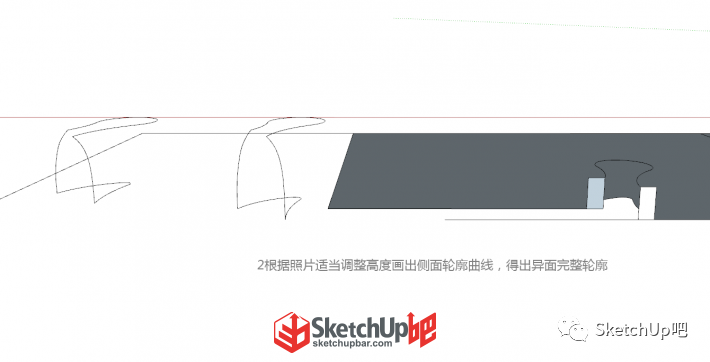

2.根據照片大概的提升高度，然后輪廓封面。
3.關鍵點 柔化調最低顯示線條+選擇水平線（SUAPP編號266）刪除。
更多吧友建模思路 復制下方鏈接即可前往查看 www.mgcxq.cn/thread-367888-1-1.html 更多視頻教程歡迎鎖定SketchUp吧 【超級講吧】欄目 www.sketchupbar.com/ke
本文使用插件來自 SUAPP3.4中文云端插件庫（專業版） 插件下載地址
|
