大家在平時的學習工作中

都會遇到分析圖制作

其中軸測分析圖因?yàn)槠淞Ⅲw、形象等原因

使用頻率非常高

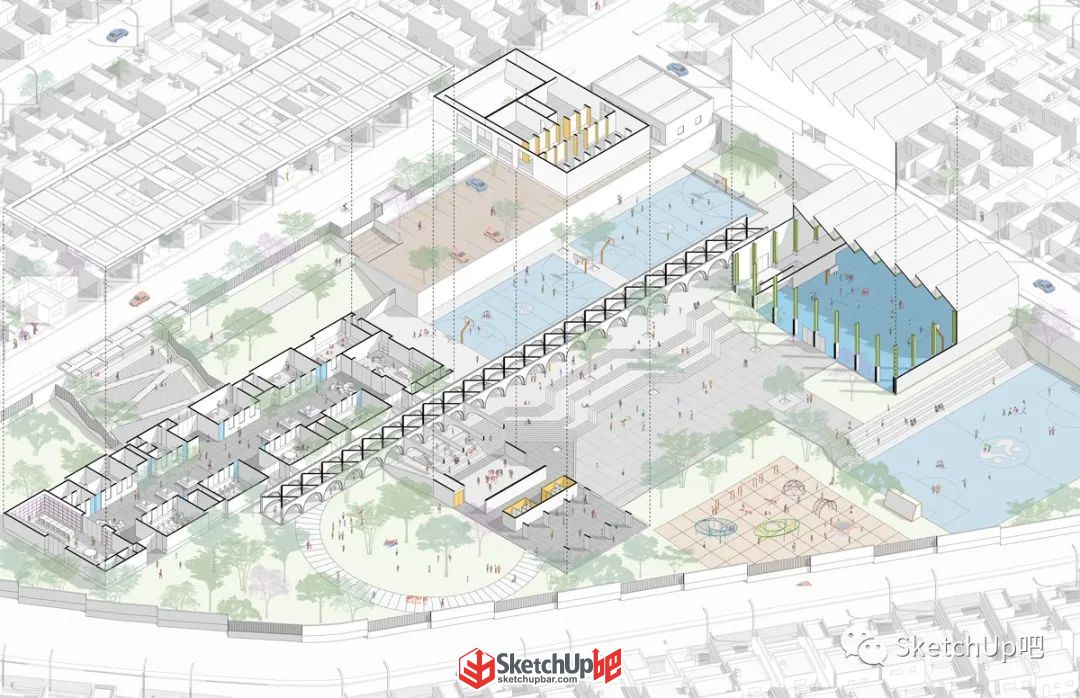

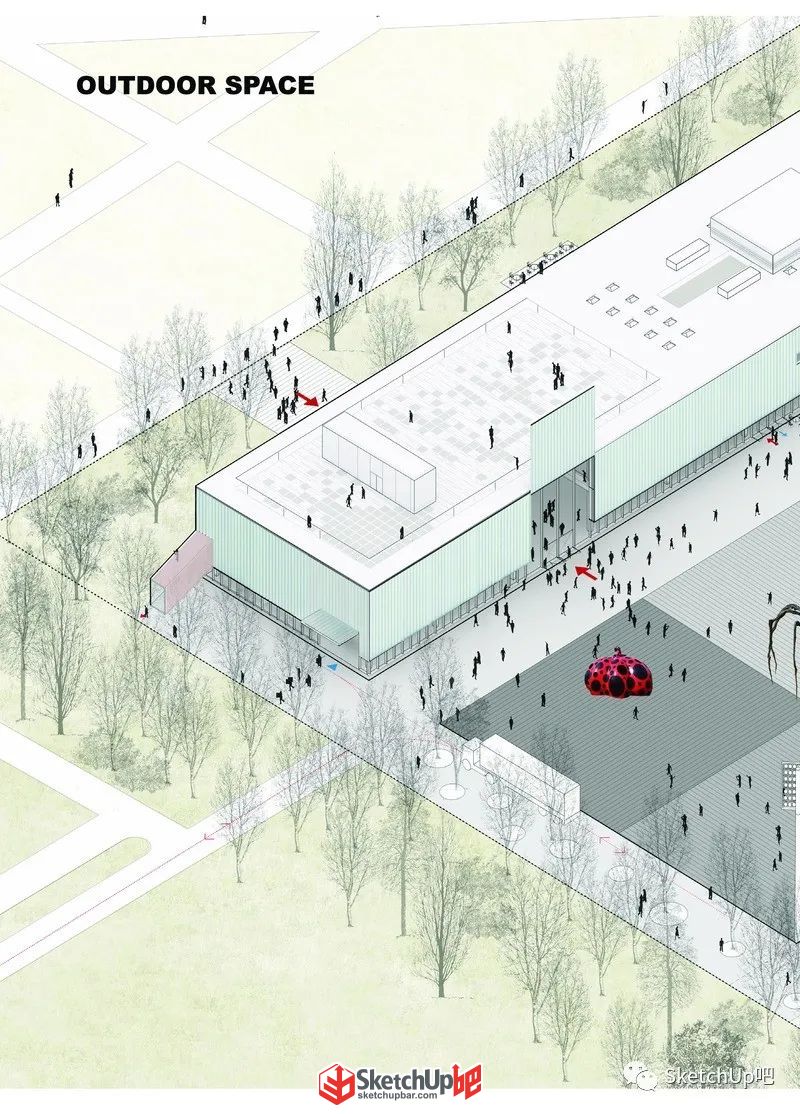

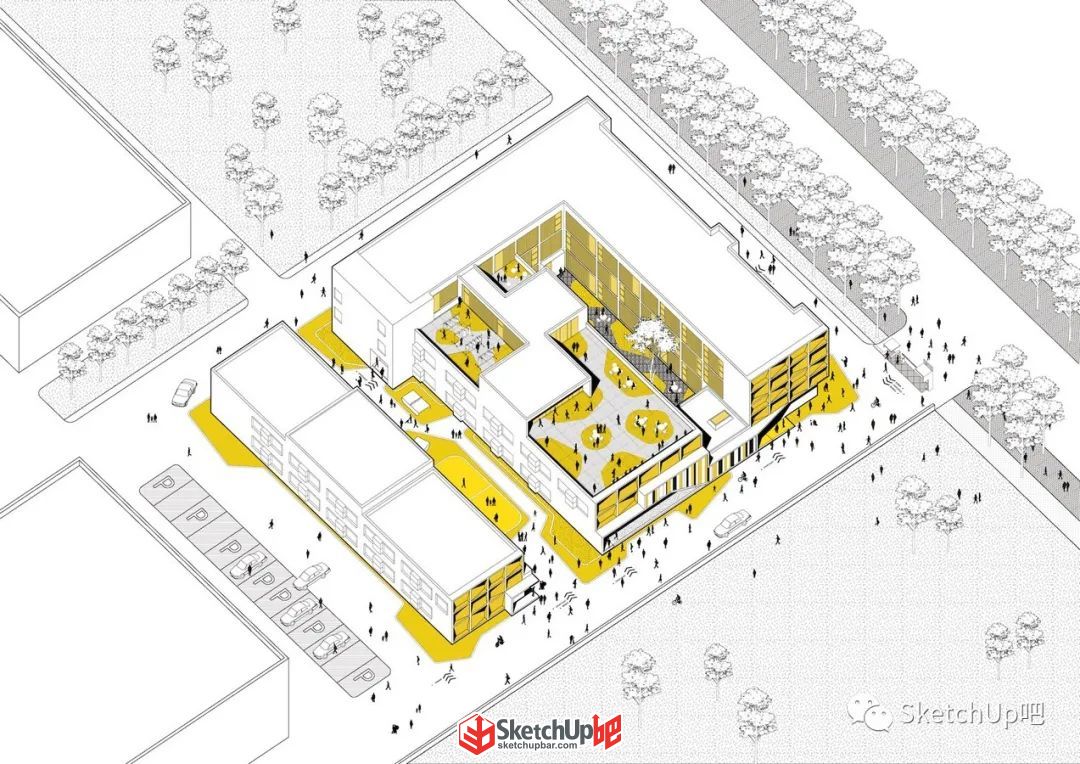

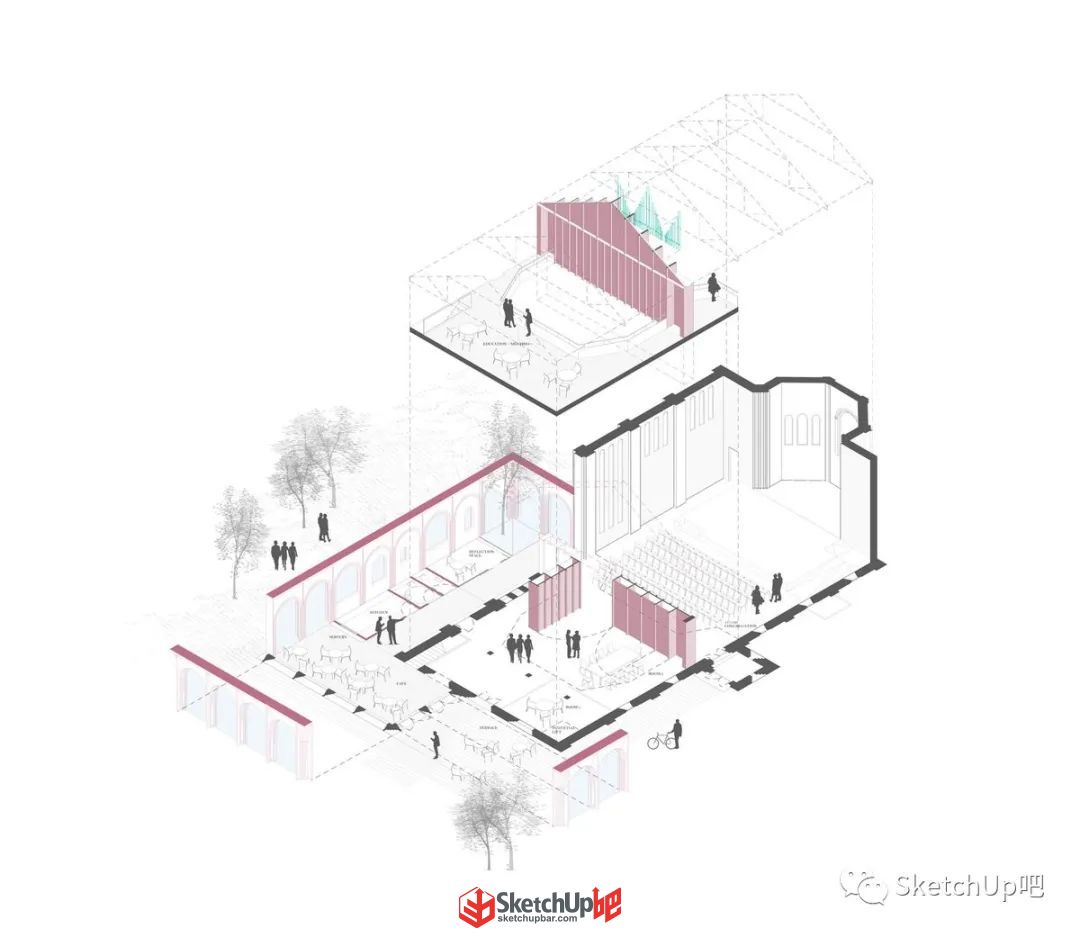

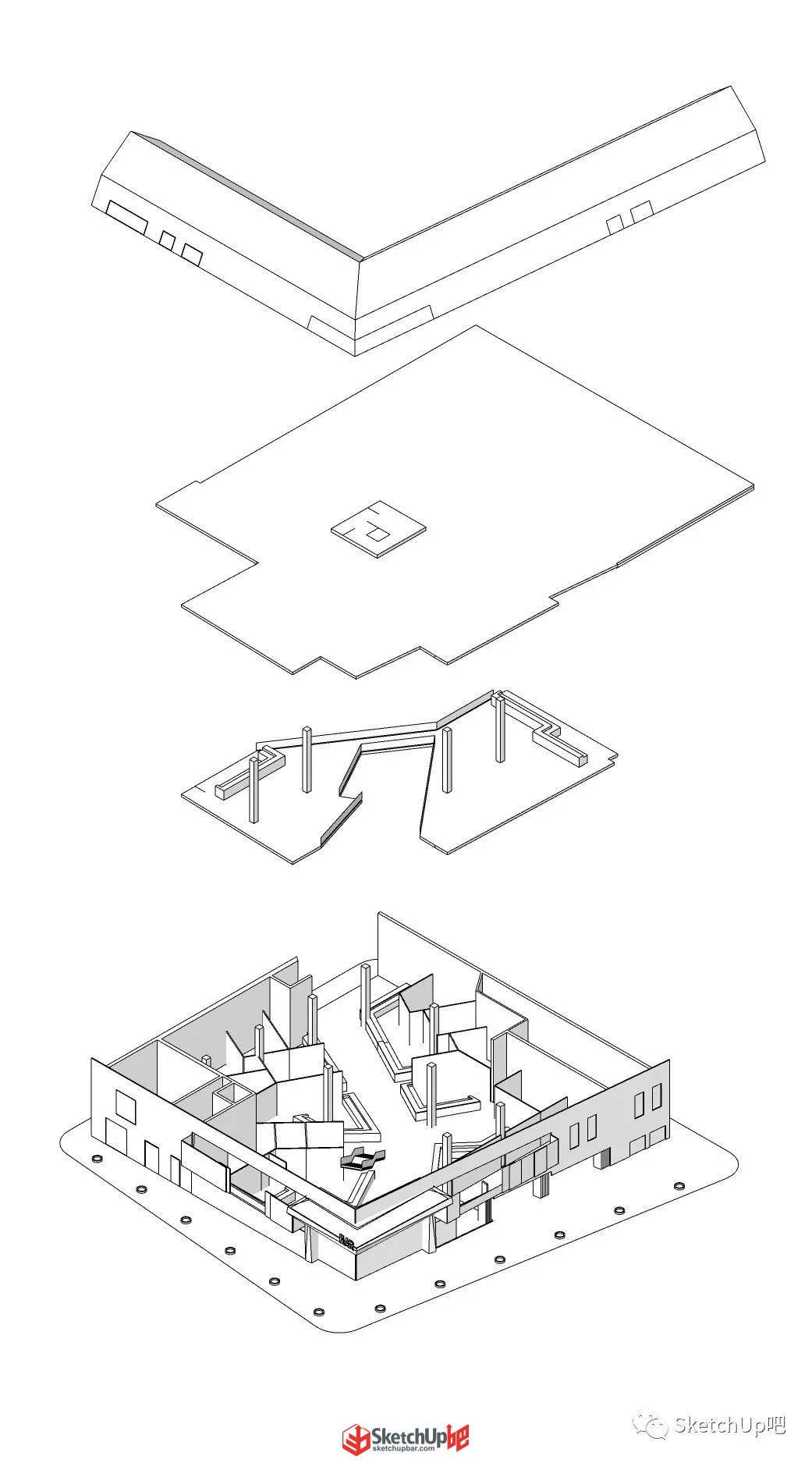

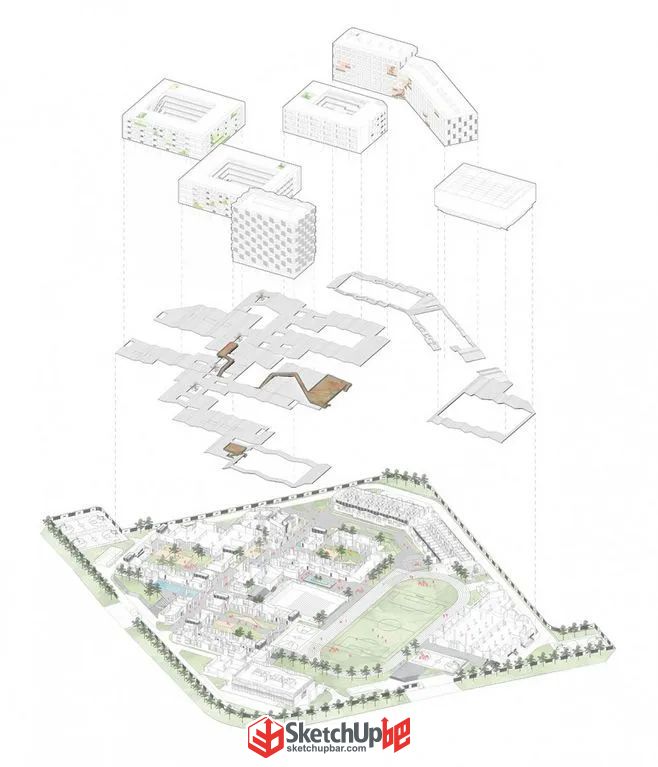

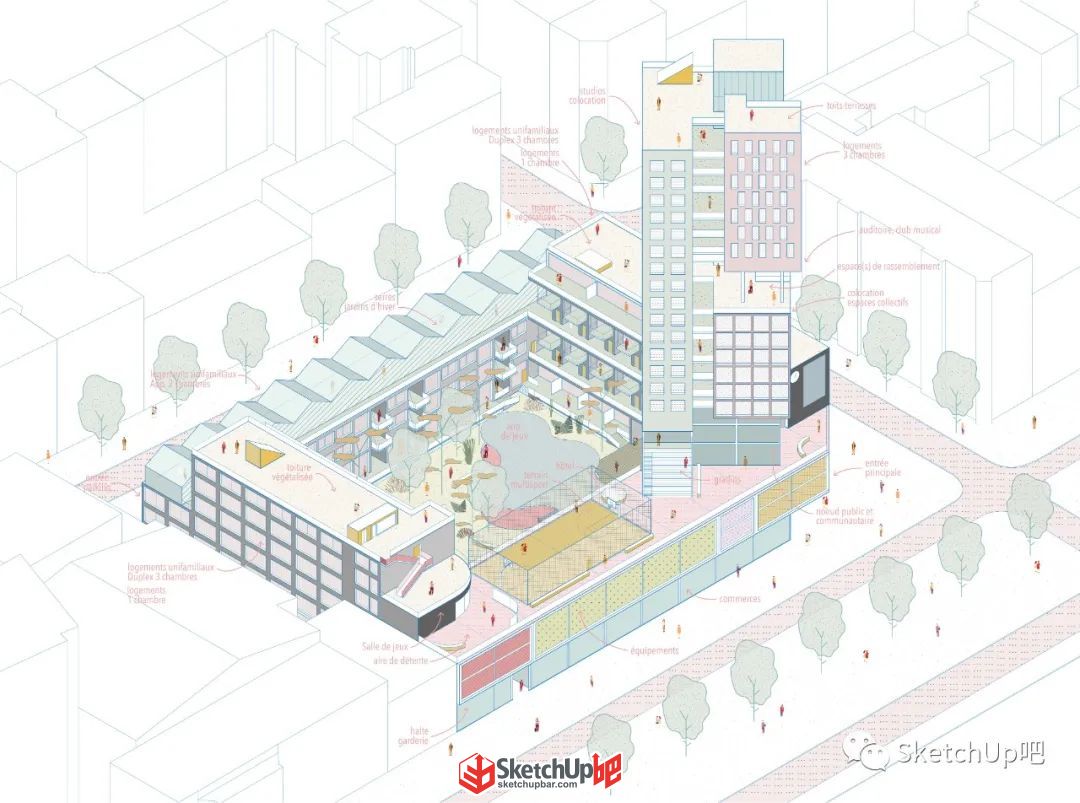

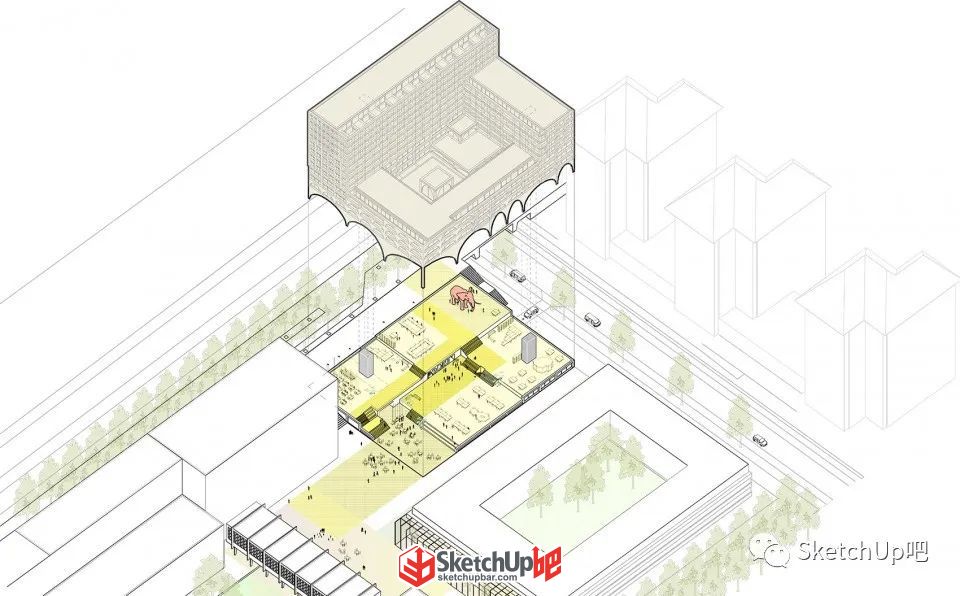

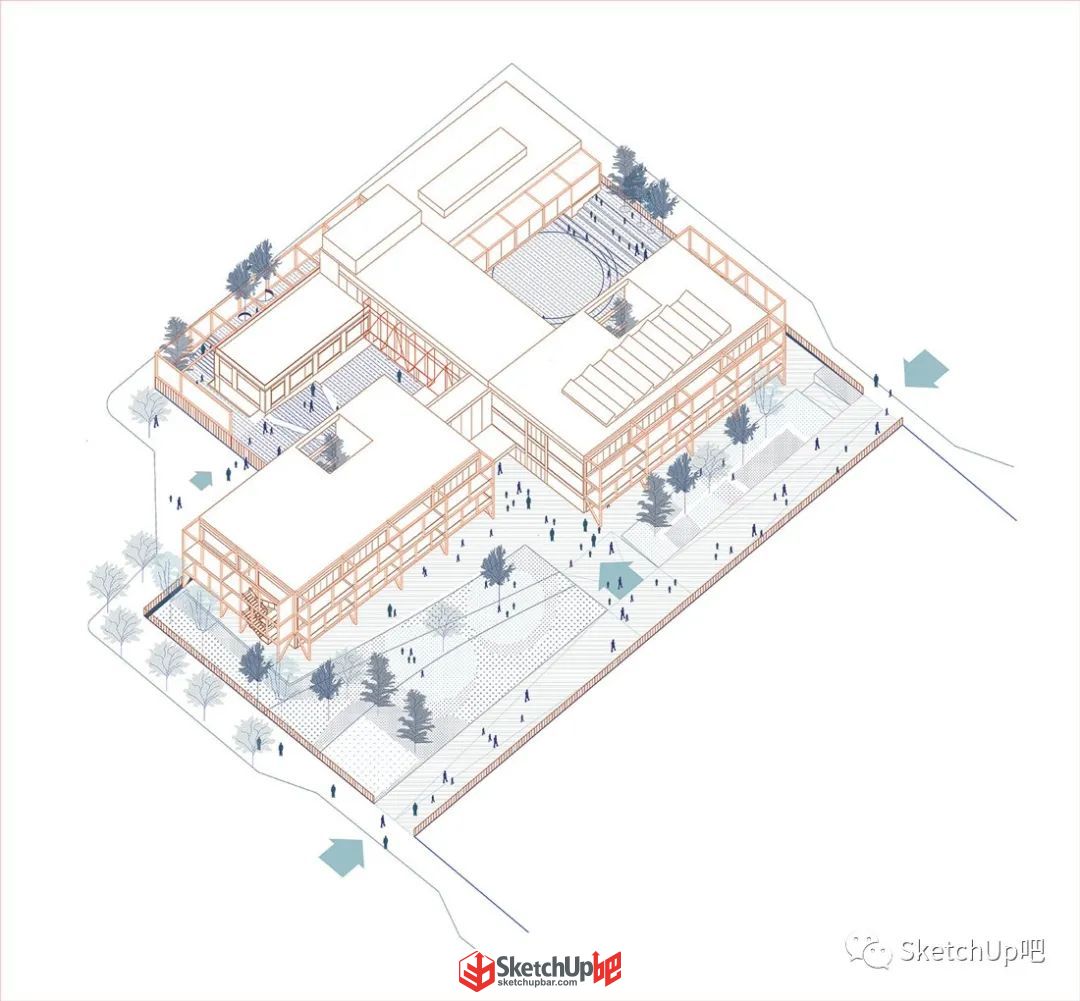

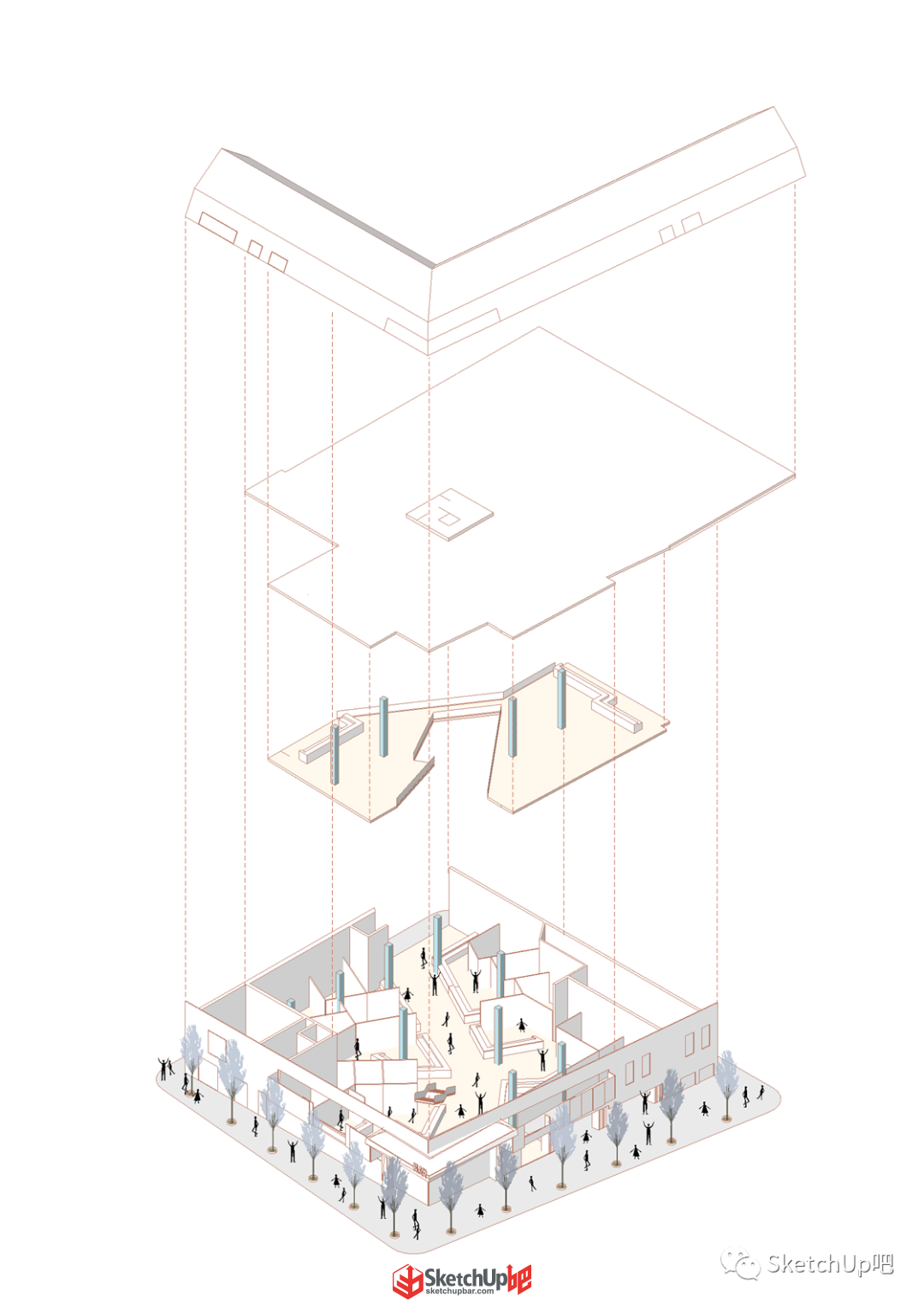

廢話不多說，先來欣賞一波清新風格的軸測圖

『文末領取福利』

看了這么多軸測分析圖，你心動沒有，大家平時的作圖習慣一般都是從SU中導出圖，然后再PS處理，PS大法固然優秀，但是遇到模型進行了修改、出圖時間緊張等原因，還是比較耗時的，所以今天小吧分享的是SketchUp+Layout來一波快速出圖，看招吧！

Layout作為SketchUp的親弟弟

和SketchUp的聯動自然是沒話說

只要你的模型在Layout中保持引用的狀態

無論模型做什么修改，都能同步過去

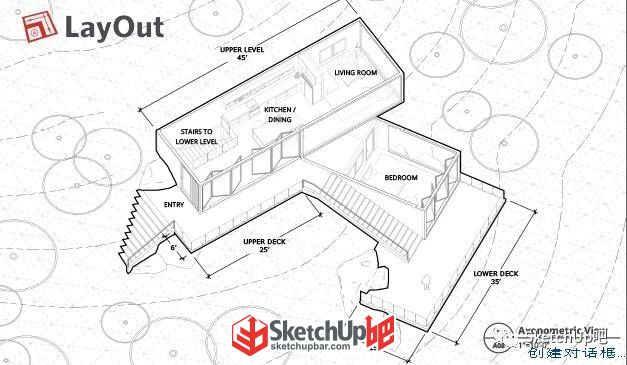

（layout基礎教程請戳下圖）

那么這里我們應該怎么操作呢

就讓小吧來分享一波吧

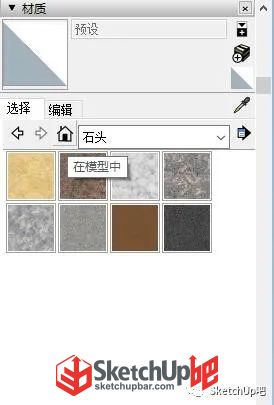

首先我們可以把模型另存一份，拋棄原模型的材質，保留一個素模，給我們的模型換上新衣。這里在材質面板中點擊小房子圖標，這里顯示的就是模型中用到的所有材質

然后點擊點擊詳細信息，刪除全部即可，這下你的模型就“裸奔”了

“裸奔”當然是不行的啊，咱得給他穿點，所以把我們需要表達的地方填上需要的材質或者顏色

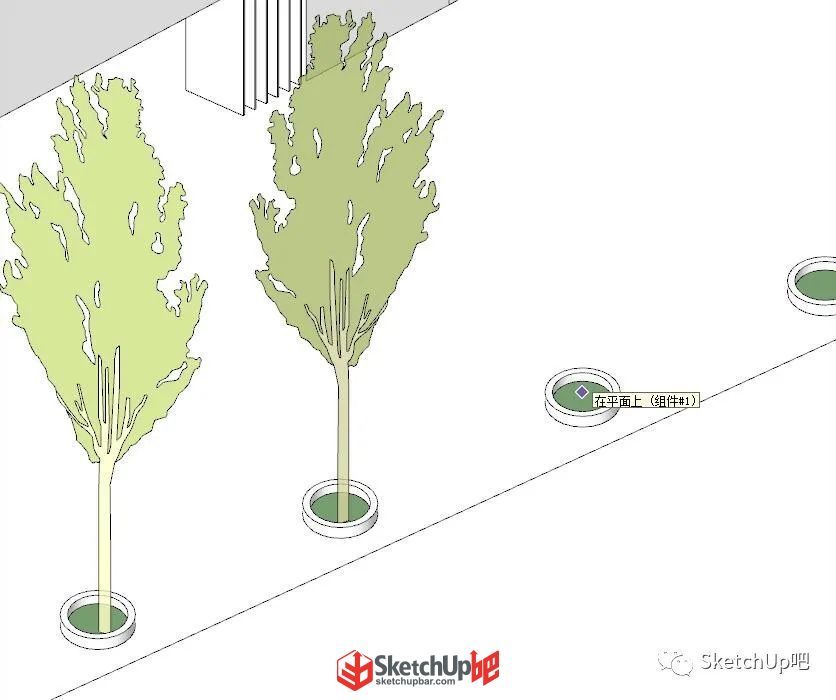

想要模型過得去，得給模型加點綠。我們先種上一棵，后面用【組件噴筆】（SUAPP編號160）來快速種出一片，哪里要樹點哪里，麻麻再也不用擔心我的模型

怎么操作呢？首先你得知道你的組件叫啥名，可以在圖元信息中看到哦！

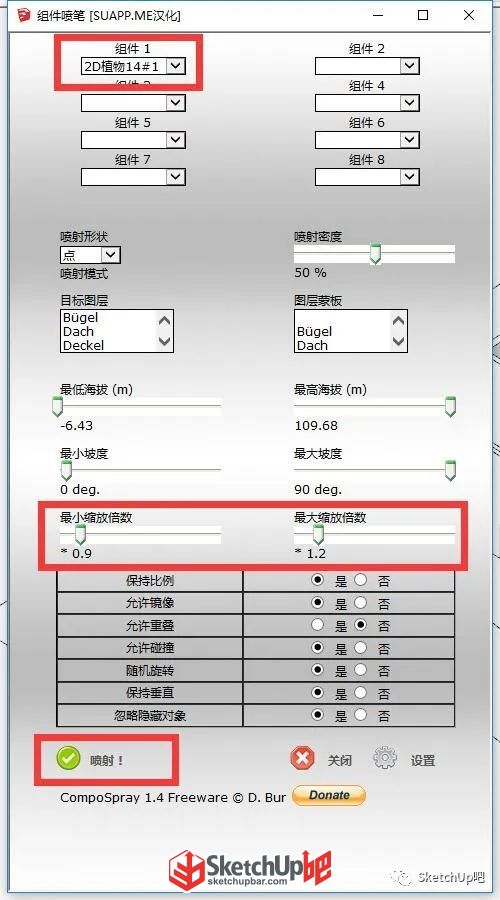

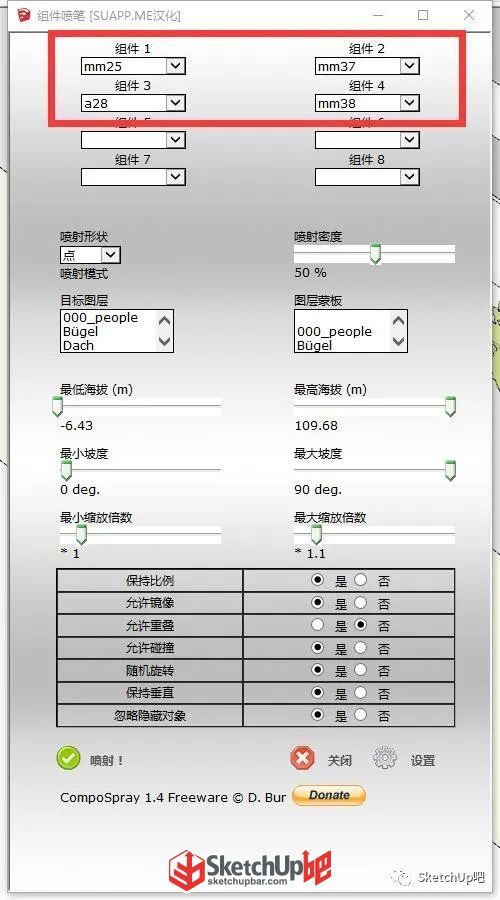

然后直接運行插件，這里我就種這一種樹，在組件1中，選中你的樹的名字，如果想樹參差不齊，再調一下最小和最大縮放倍數，然后點噴射！就可以開始種樹啦！

看，我的樹種好啦！

這可是個熱鬧的商場呢，怎么能沒人呢？安排上！方法和種樹是一樣的，最多可以添加8個不同的組件

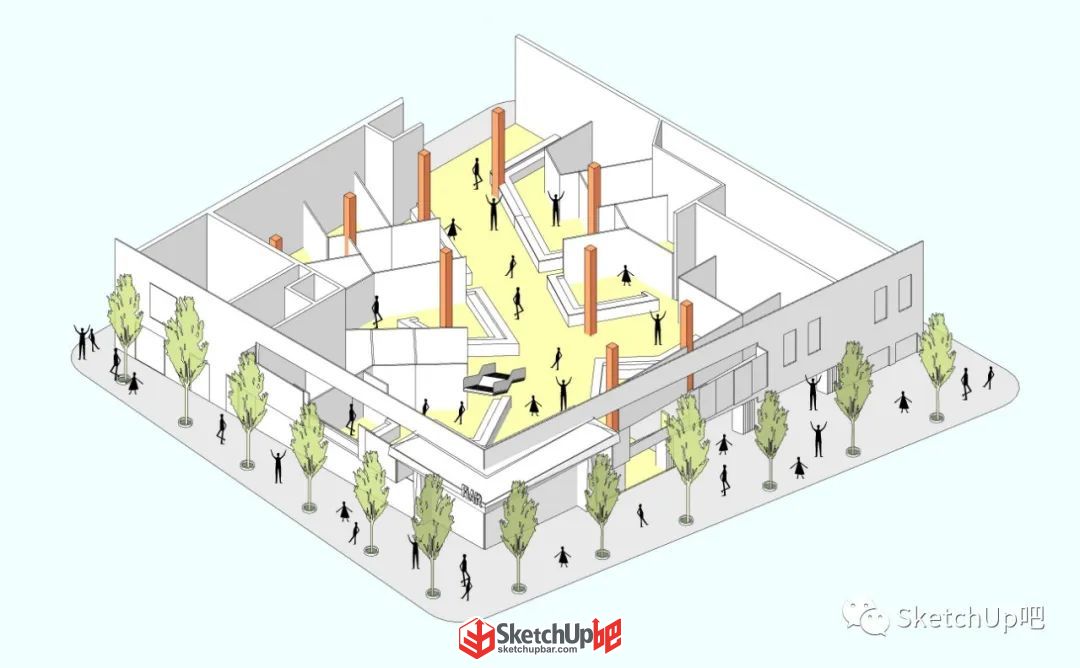

看，到處都是人，多熱鬧啊！

啊錯了！是這個

既然是軸測圖，就需要調整到軸測圖的角度，那么這個角度要怎么調整呢？SketchUp自帶的視圖是沒有軸測圖這個選項的，還得靠我們自己啊

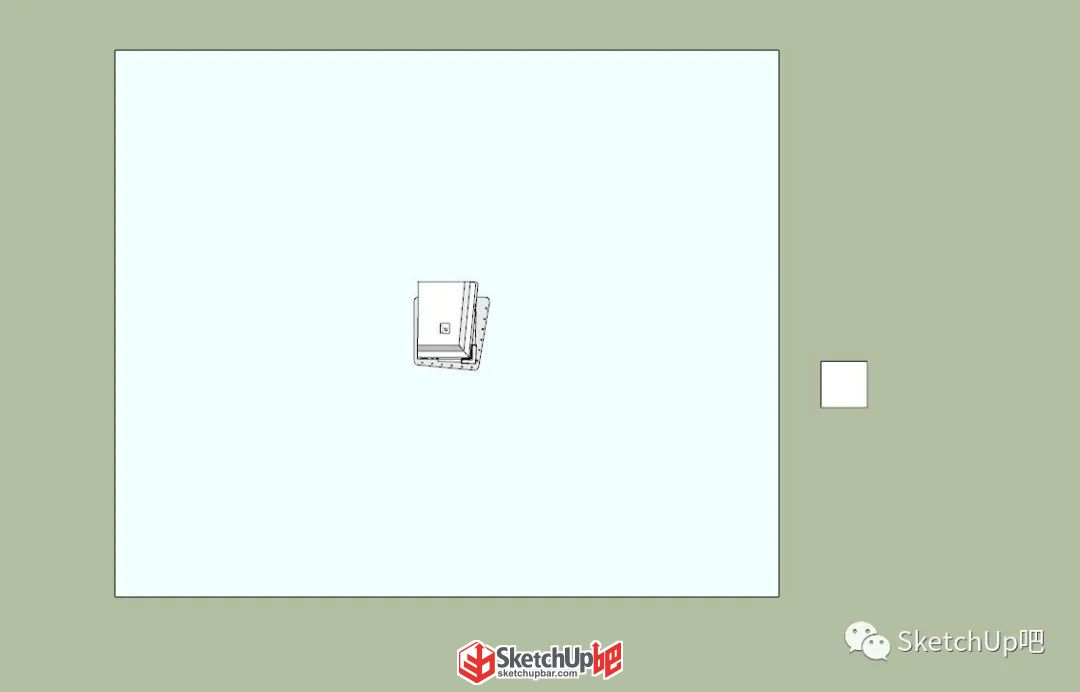

首先你需要在模型旁邊建一個方方正正的體塊，一定得方正哦，和坐標平行

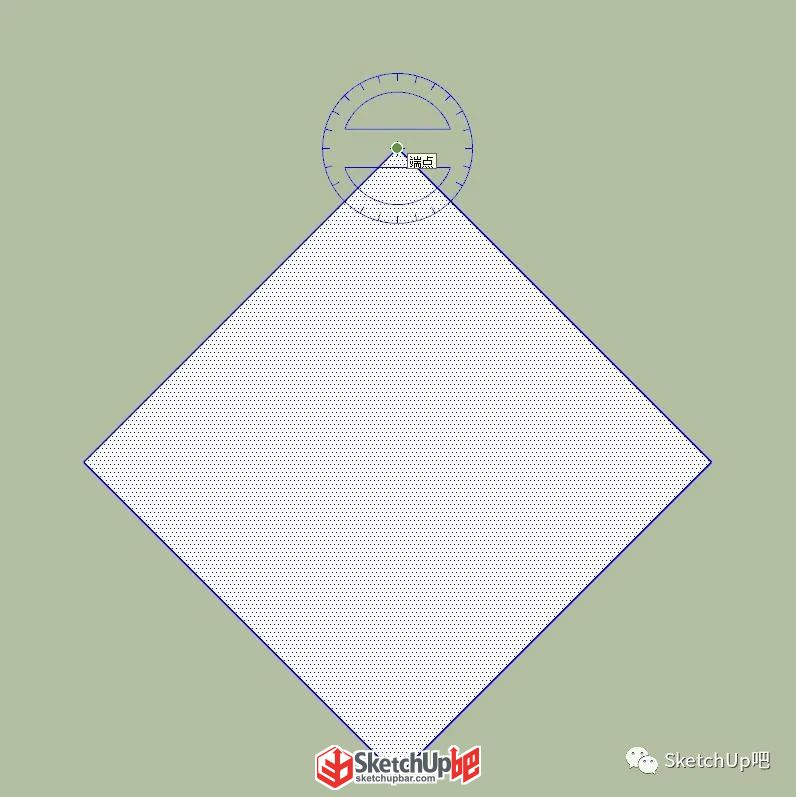

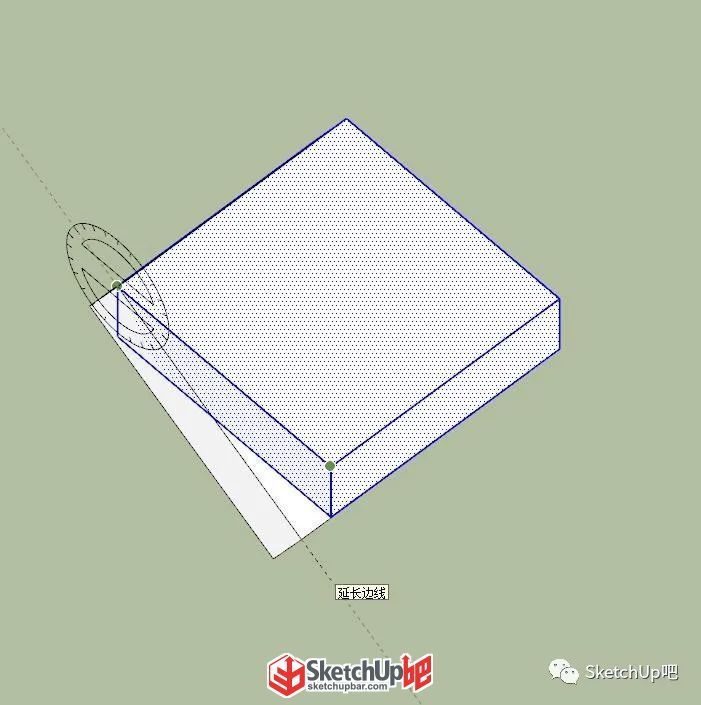

然后選中體塊，將頂面旋轉45°

然后在來正立面視圖，在左邊的面上，旋轉角度，這里旋轉的角度就將決定鳥瞰圖的高度，旋轉的角度越大，鳥瞰的角度就越低，可別搞錯了哦

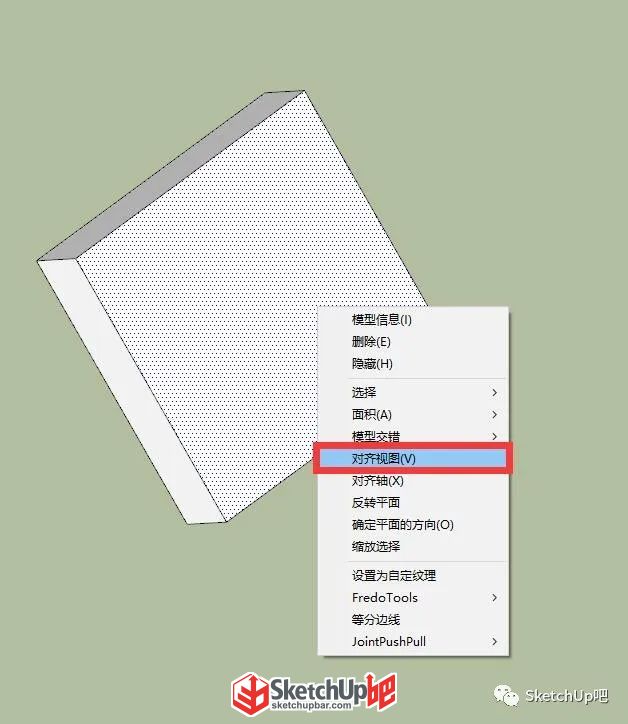

最后，我們來到頂面，點擊它，右鍵鼠標對齊視圖

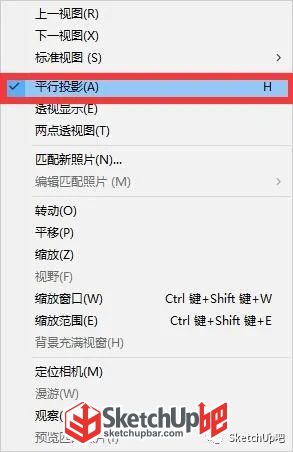

記得把視圖調整成平行投影哦！

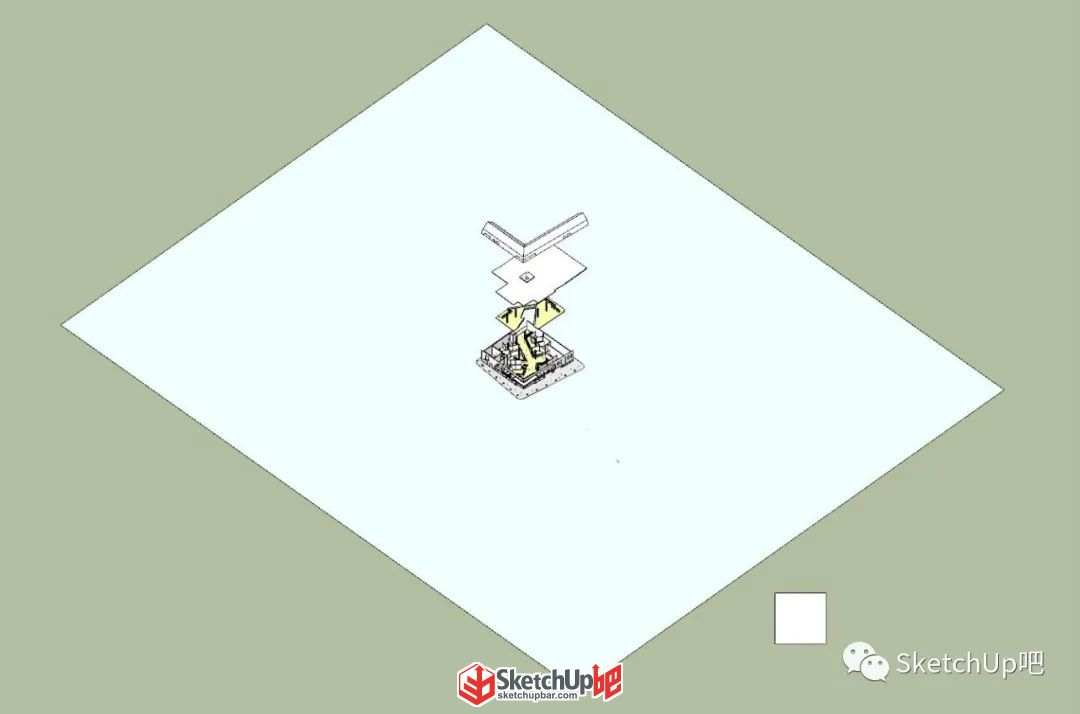

看看，發生了什么！軸測圖視角，有木有！

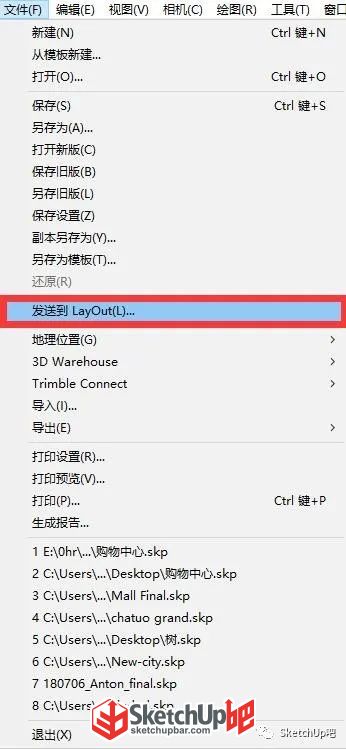

視角也調好了，接下來就要召喚SketchUp的小弟Layout了！點擊文件—發送到Layout

看，模型就發送過去啦，當然打開Layout，再加載模型也是一樣噠！

用Layout的好處就是可以和模型聯動，如果你的模型做了修改，只要不取消模型鏈接，更新一下模型就可以啦，那么該怎么設置呢？

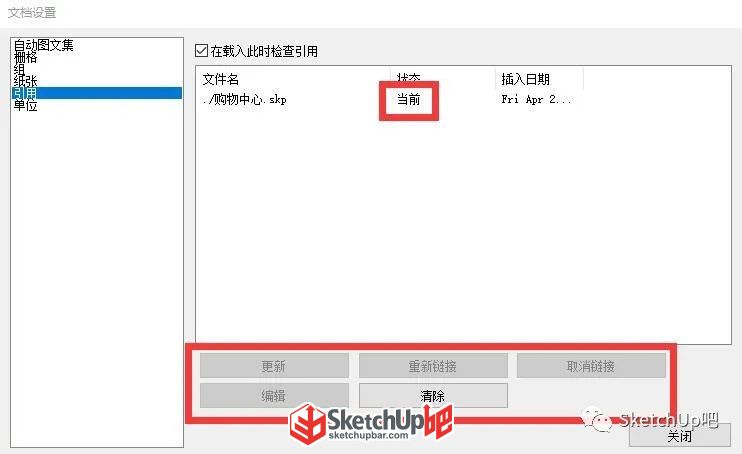

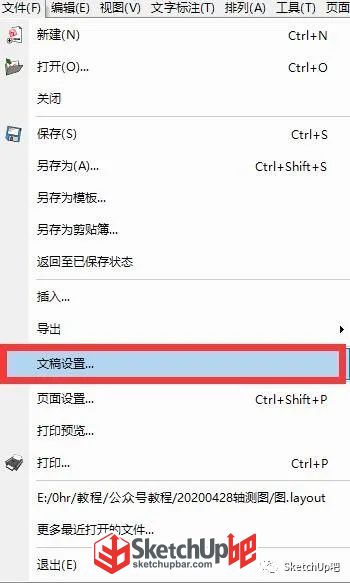

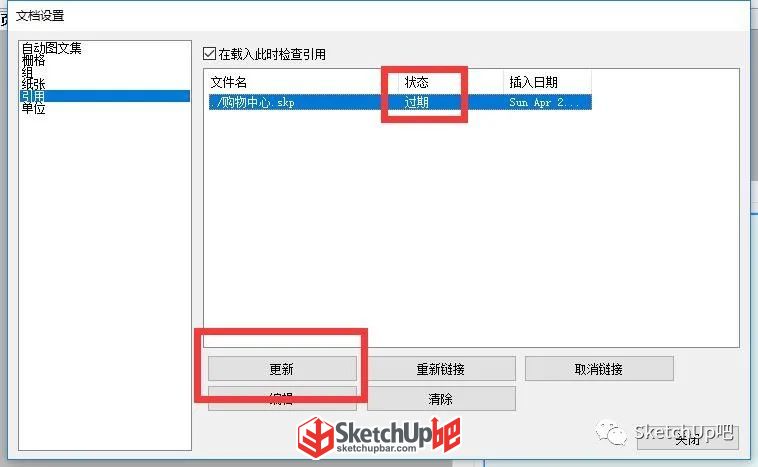

在文件—文稿設置—引用中就能看到我們鏈接的模型了

目前模型沒有做修改，所以狀態是當前，如果你修改了模型，那么它就要變臉了，直接過期

那么我們點擊一下這個文件，更新一下就好了

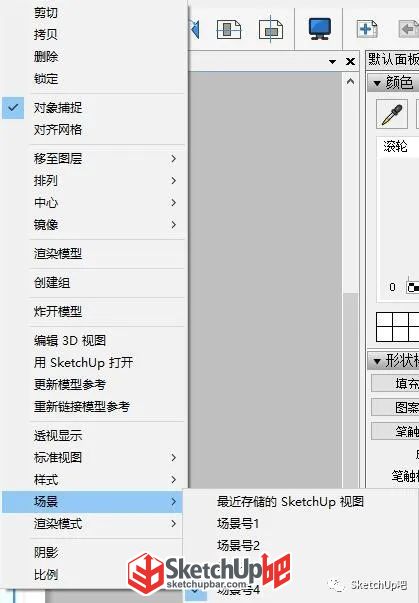

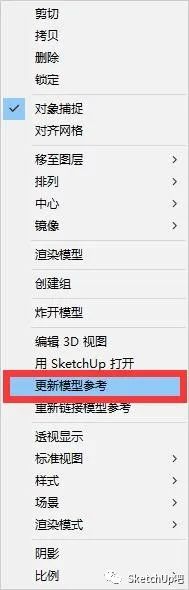

或者選中模型，點擊右鍵，更新模型參考就可以了

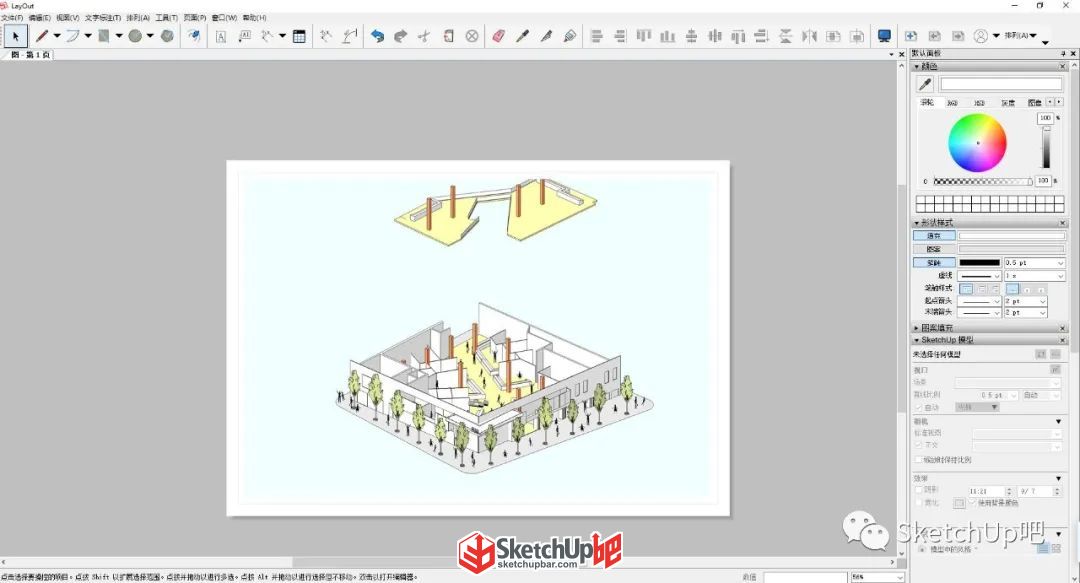

在默認面板中，我們可以調整模型的信息。視口中的場景和SketchUp是同步的；相機中可以選擇各個視角，小聲提示，這里的相機是有軸測圖選項的，但是，它的角度偏低，所以還是建議在SketchUp中調整好視角

這些選項點擊模型后再鼠標右鍵也能看到哦

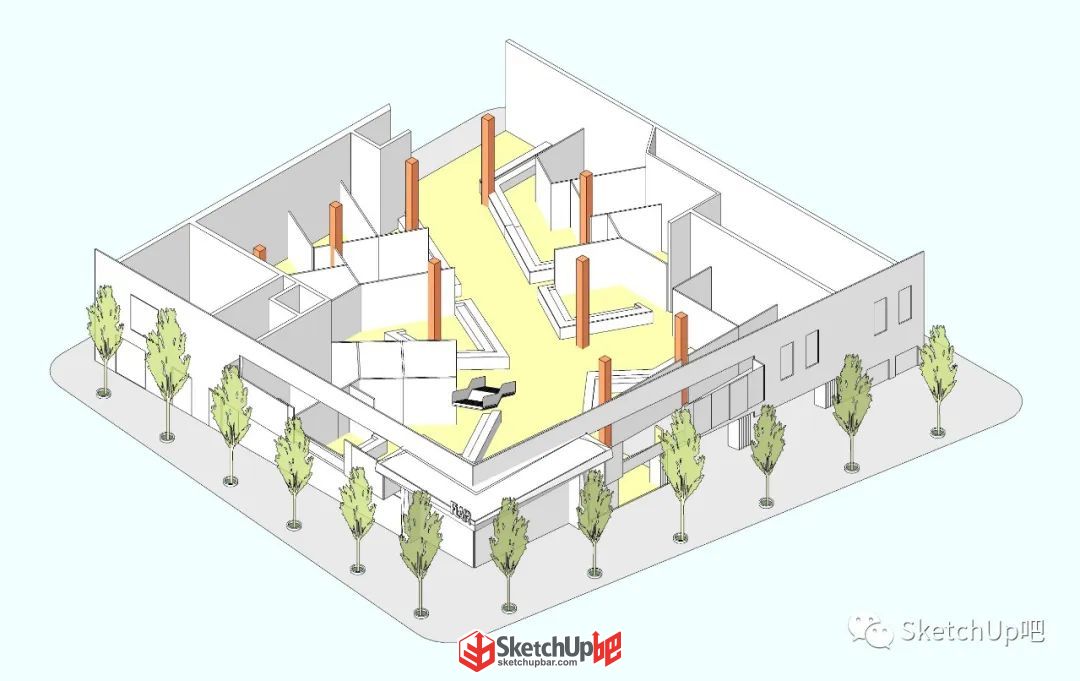

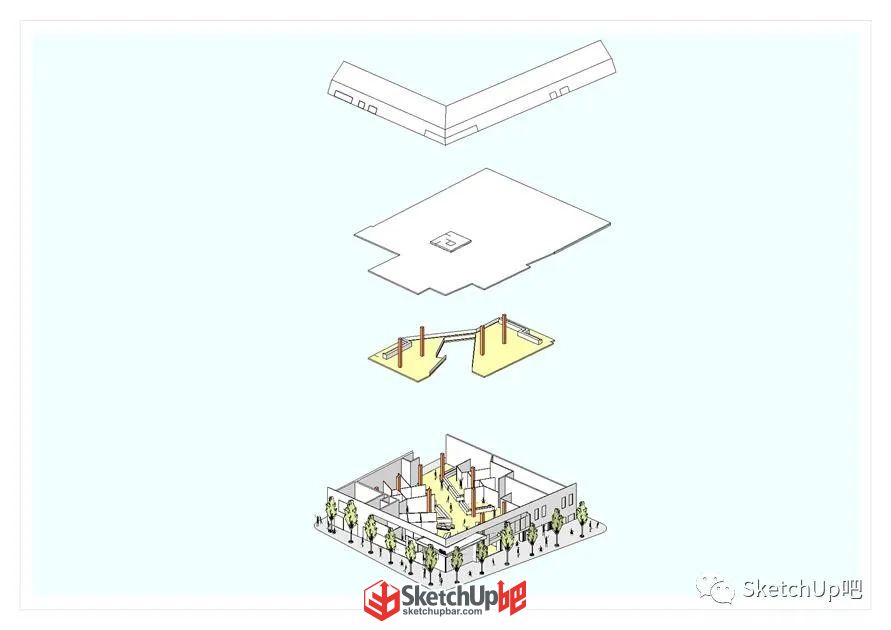

模型就調整好啦！

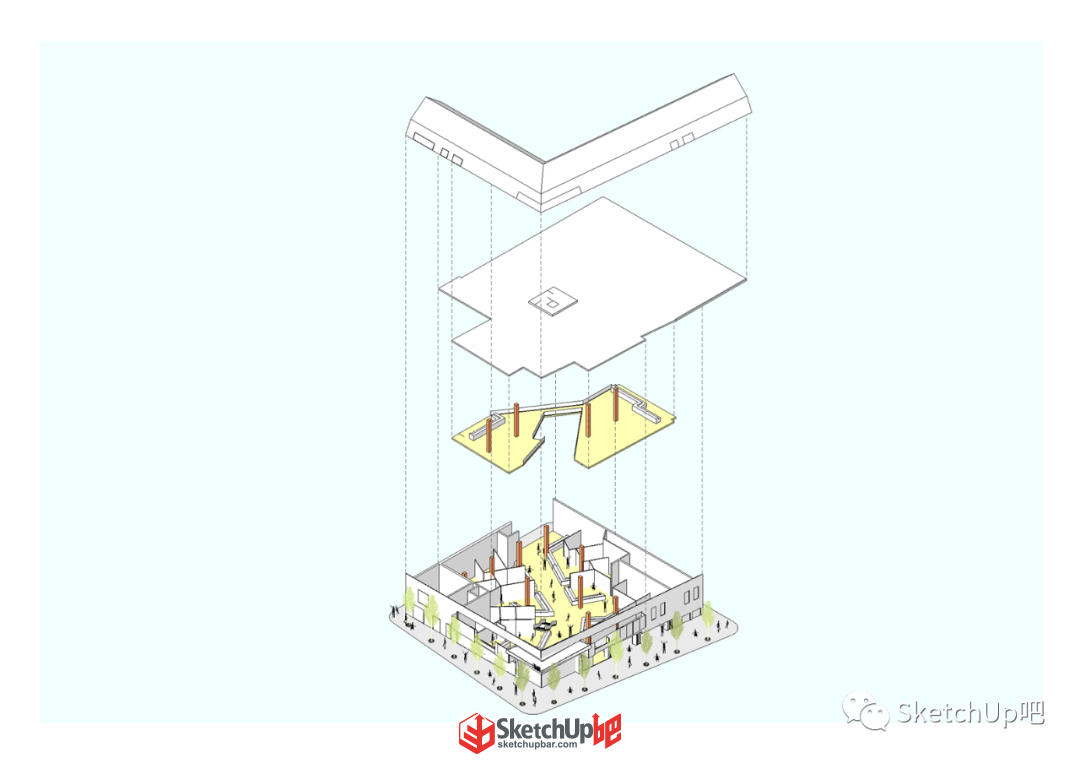

最后我們?cè)佼嫹治鼍€就好啦！這里小吧就是用鉛筆工具畫的，然后調整成虛線，非?？旖?！

目前的配色小吧我并不滿意，在SketchUp里調一下，重新鏈接一下，再重新來一張。

SketchUp+Layout的快速制作軸測分析圖的流程大概就是這樣啦！你學會了嗎？

總結來說其實無非就是三點

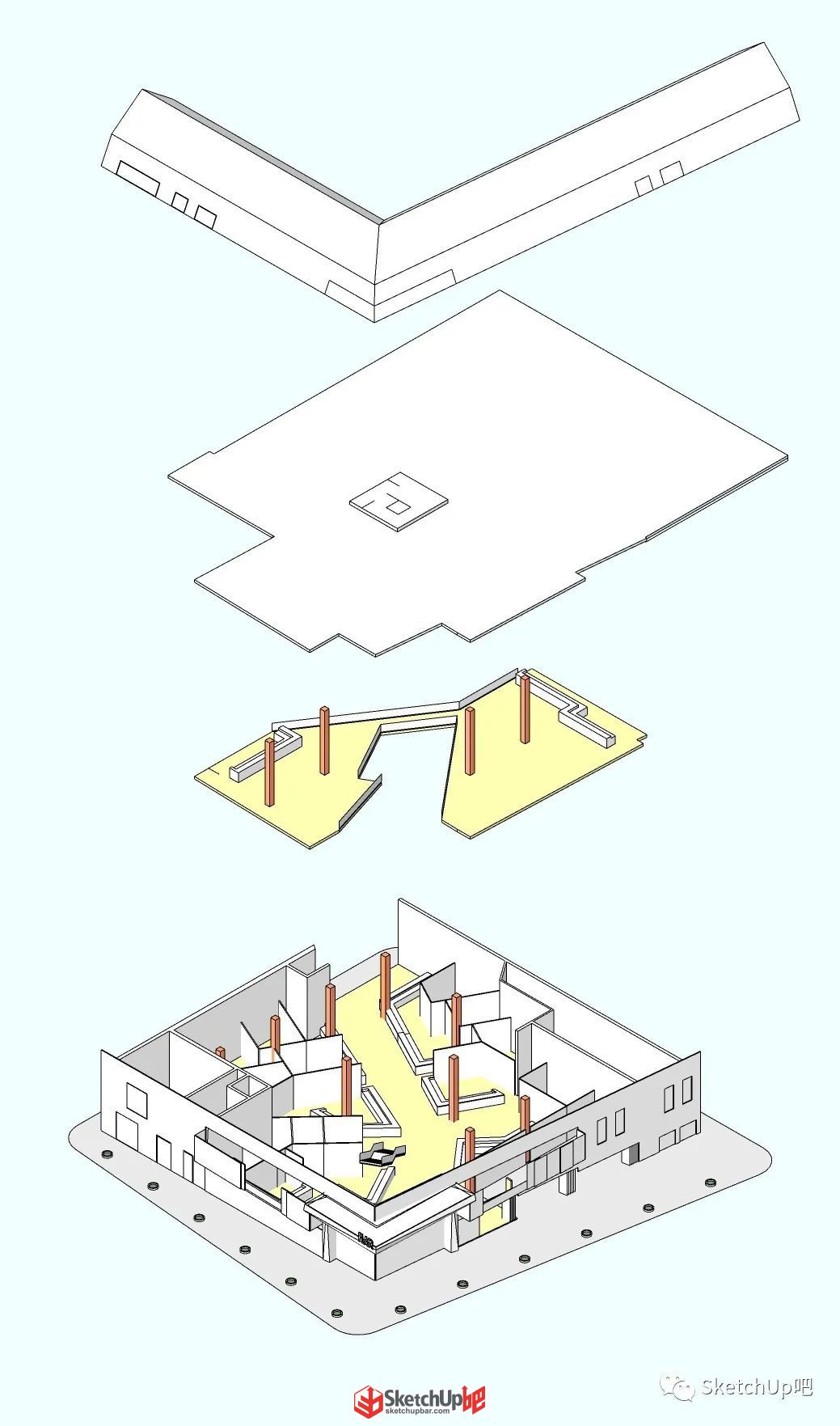

一、模型整理干凈，注意正反面，養成創建組的好習慣，方便后續的制作，尤其是制作爆炸圖的時候，需要將各個板塊分開

二、審美，這個聽起來很抽象，但是很重要。我們需要明確自己需要的風格，這里就需要多多看看優秀的作品提高自己的審美啦

三、明確了自己的需求，就需要素材的加持了！比如人物、植物、貼圖等素材，這就需要平時多多收集了
