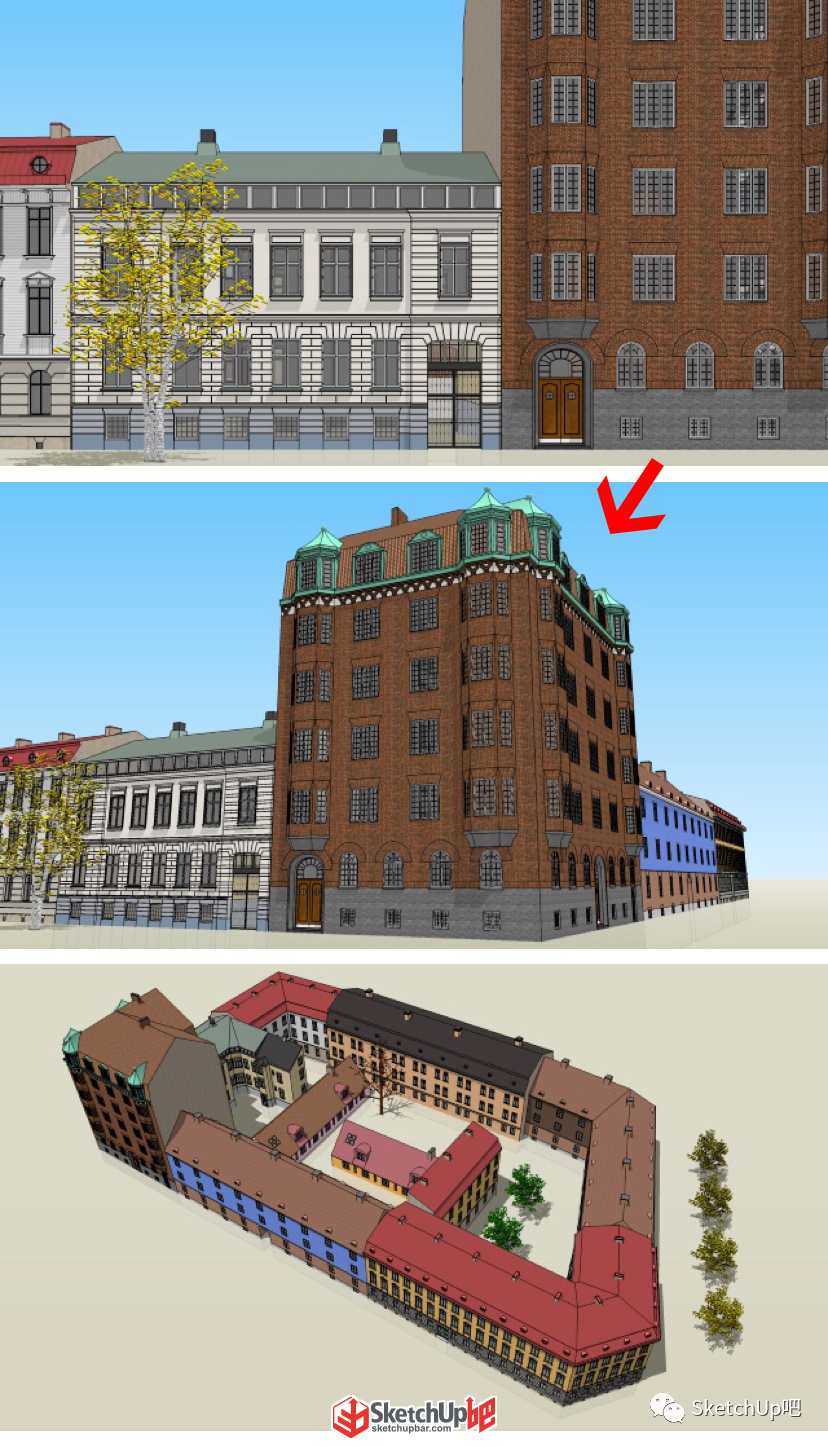

今天小吧要給你們安利一款 ▼ 這些都可以一鍵生成喲
繪制建筑 插件介紹
聯排建筑 SUAPP編號450 作者：Eneroth3
插件下載地址
根據建筑模板和路徑快速生成聯排建筑，生成后可以隨時通過編輯路徑來調整建筑位置，還能編輯修改模板屬性和生成后的建筑樣式，比如門、窗、挑檐、陽臺等，只要模板里設置了可更改的零件，這些都可以隨喜好編輯一鍵修改。在繪制建筑的過程中，可以通過右鍵設置建筑的路徑方向、建筑朝向。 這個插件自帶的建筑模板是典型的歐式城鎮風格，可以非常快速地建立建筑群。當然也可以根據需要自己創建模板并保存使用，這個創建模板的功能不僅可以用在建筑方面，甚至可以用在任何根據直線路徑復制模板的建模中，比如綠籬、圍墻等。 繪制建筑（Add Building） 點擊命令，選擇建筑模板后單擊繪制路徑，雙擊結束后生成建筑，繪制過程中右鍵可設置路徑方向、建筑朝向。 建筑位置（Building Position） 點擊命令，選擇已繪制的建筑后會變回路徑，單擊增加節點或拖動節點可更改建筑的路徑方向，繪制過程中可右鍵設置路徑方向、建筑朝向。 建筑屬性（Building Properties） 選擇已繪制的建筑，點擊命令可以編輯建筑的屬性和樣式，如材質、門窗、山墻、拐角等屬性。 新建模板（Save） 選擇對象后點擊命令，對象成為組件后填寫建筑模板的ID信息，設置完成后再次點擊命令即可保存為模板。 打開模板（Open...） 點擊命令打開模板框，點選模板可以拖入窗口查看模板的全貌。 模板信息（Template Info） 選擇一個拖入窗口的模板，點擊命令可以更改此模板的ID信息。 零件信息（Part Info） 選擇一個拖入窗口的模板零件，點擊命令可以更改此零件的ID信息。 文字太多不想看 別著急 一妹語音視頻講解讓你看個夠 視頻錄制：瞬息千里 視頻配音SketchUp吧：萬劍歸一 如何生成自定義聯排建筑？

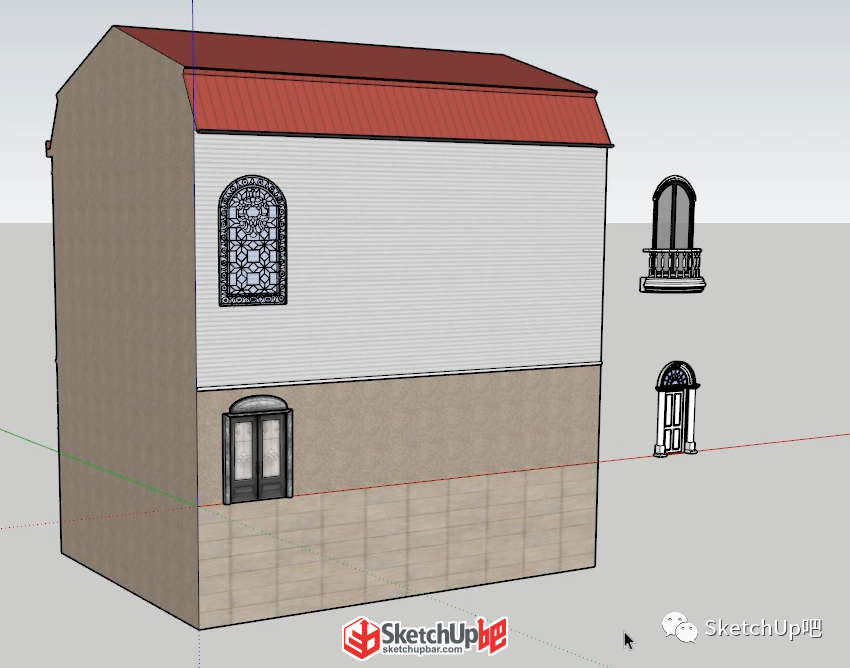

1、首先準備好建筑的體塊以及門窗等組件，建筑體塊不用成組，門窗成單獨組或組件都可以。（注意山墻有且只能是一個面）

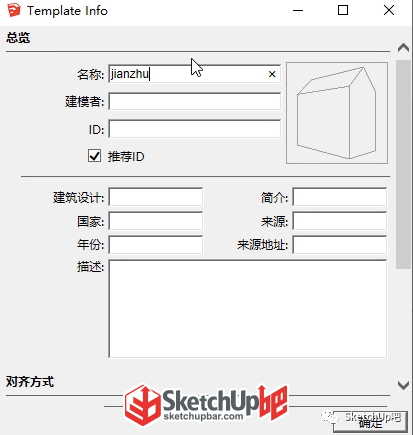

2、全選點擊新建模板、填寫資料確定即可。

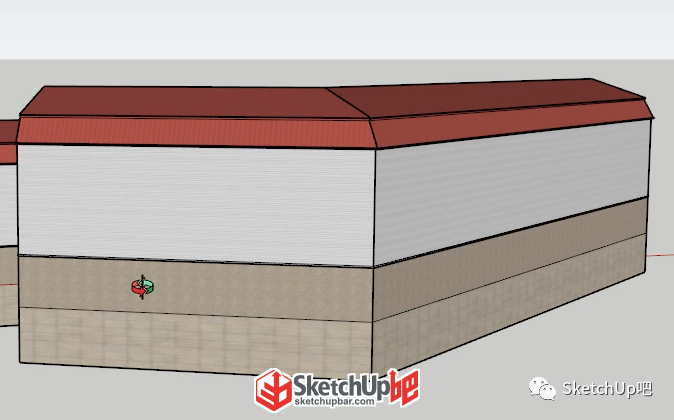

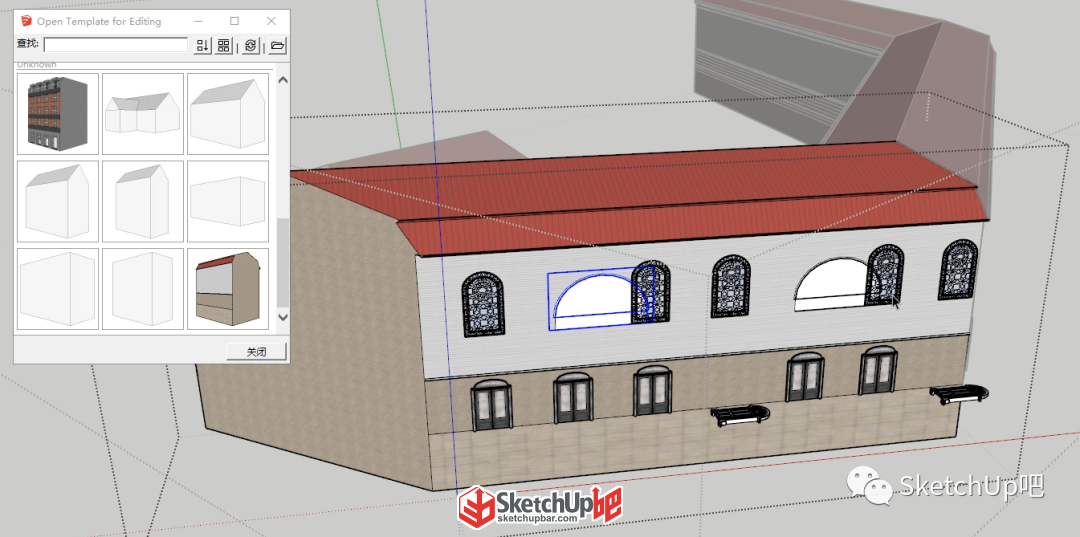

3、點擊打開模板即可看到我們添加的建筑，使用繪制建筑選擇剛剛設置的建筑進行繪制?？梢钥吹讲]有顯示門窗。

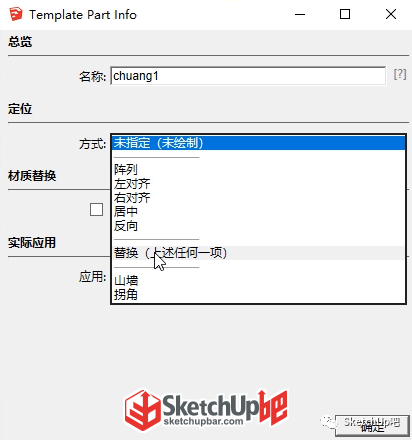

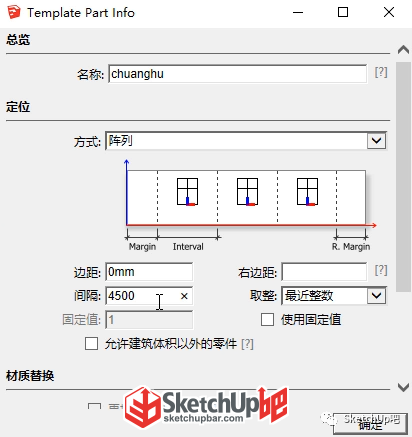

4、進入建筑組件中，依次選擇左邊的門窗點擊零件信息，設置合適參數。
右側的想讓他可以后續替換左邊的門窗。所以在方式這里選擇替換，設置好參數即可。

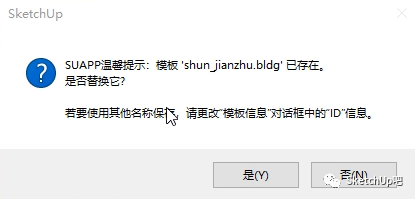

5、再次全選點擊新建模板，提示替換之前設置的模板點擊是即可。

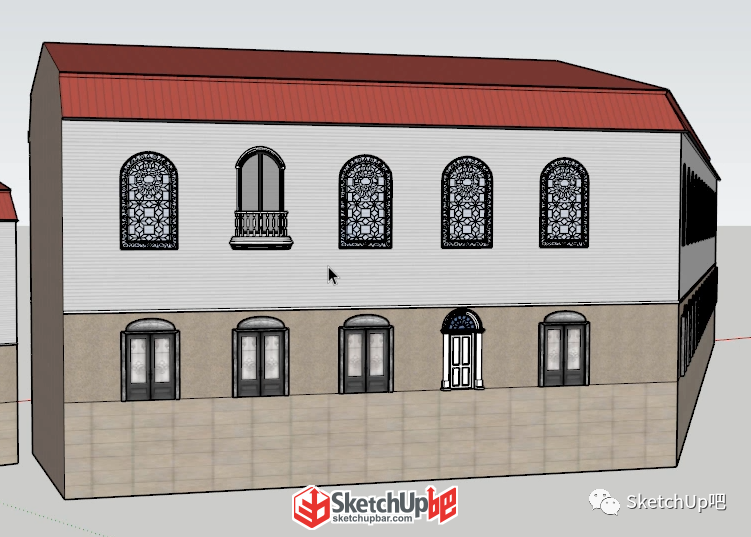

6、通過建筑屬性修改替換門窗，發現門窗出現了錯位的現象，這是因為門窗組、組件的坐標軸混亂造成的。

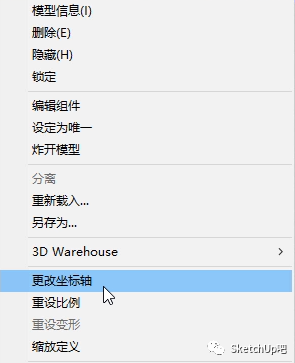

7、進入組件中修改坐標軸，單一組件沒有嵌套組的可以直接右鍵選擇更改坐標軸進行修改。
如果是有嵌套組件，需要進入組件中在無選擇的狀態下，點擊使用sketchUp中的軸功能，修改坐標軸即可。
8、修改完成后再點擊新建模板替換原來的模板就好了。
是不是很方便呢 趕緊自己動手做一套屬于自己的聯排建筑吧
