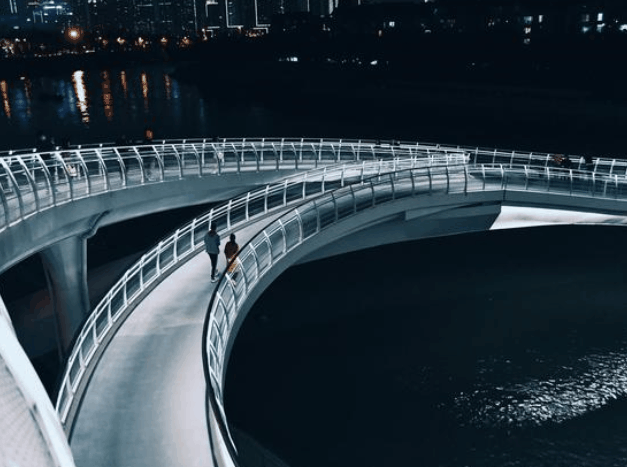

事情是這樣的，成都五岔子大橋爆紅網絡，女朋友說她想去看看，畢竟我們都在成都，無奈小吧每天都醉心于建模，于是先派出了公司的某位小鮮肉幫忙實地打卡，先拍些美圖給女朋友開開眼 比如這樣的 ▼

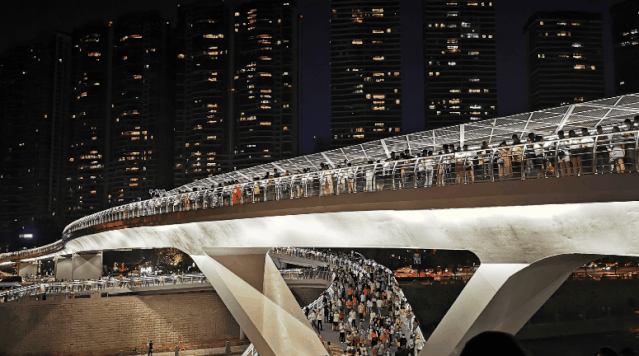

高端！大氣！上檔次！ 實際它是這樣子的！ ▼
…… …… …… 找不到形容詞了 總之就是人人人 讓你在平日也能感受節假日的景區氛圍
罷了罷了，小吧還是拿SU建一個得了 然后就帶上女朋友去打卡啦

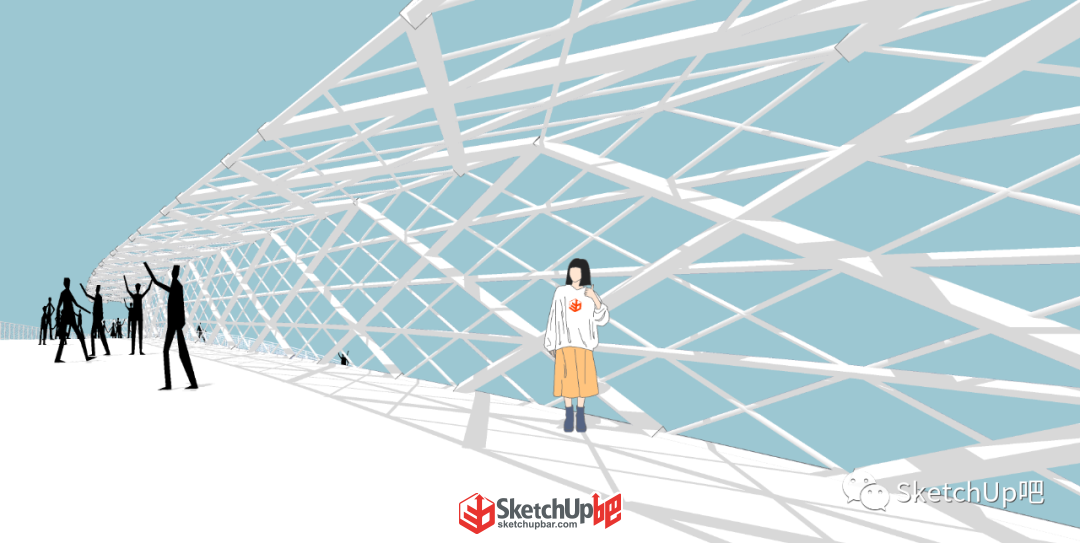

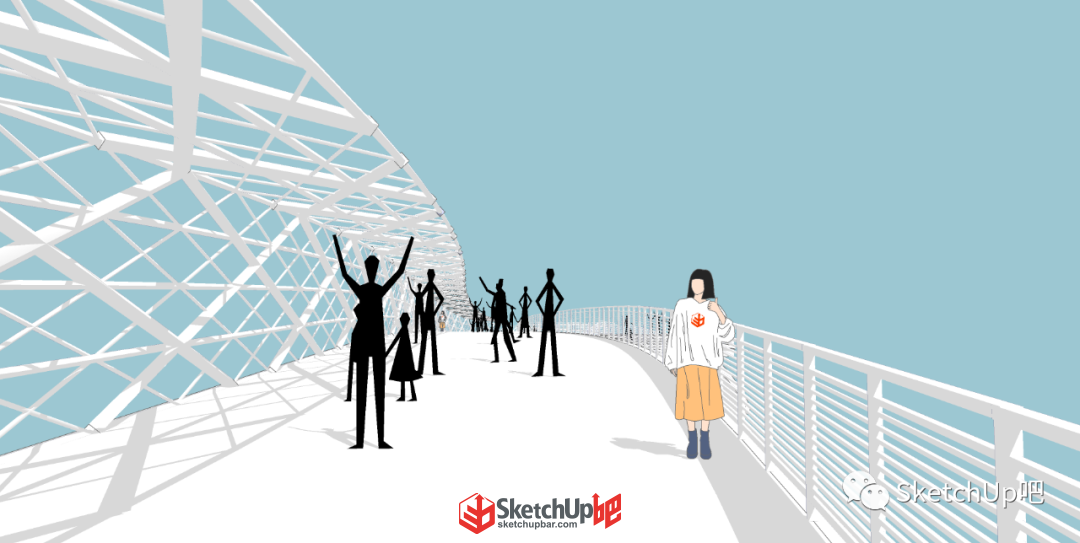

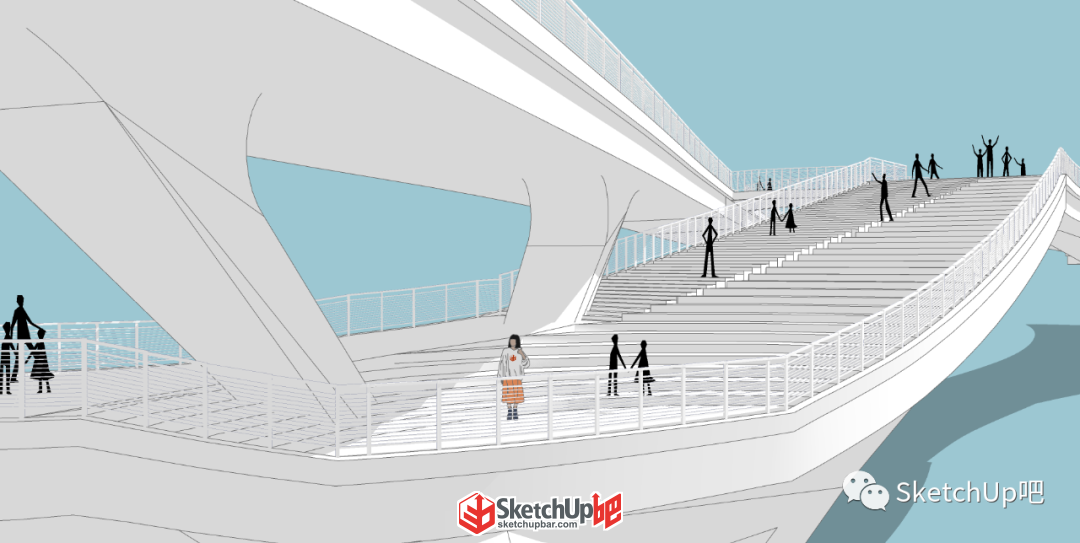

想在哪拍就在哪拍 你想上天拍都行

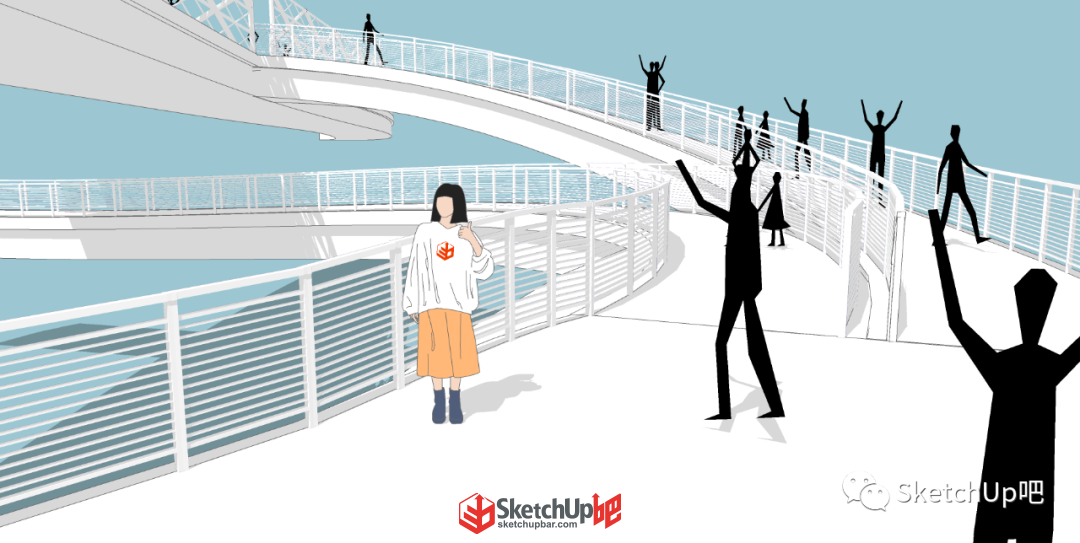

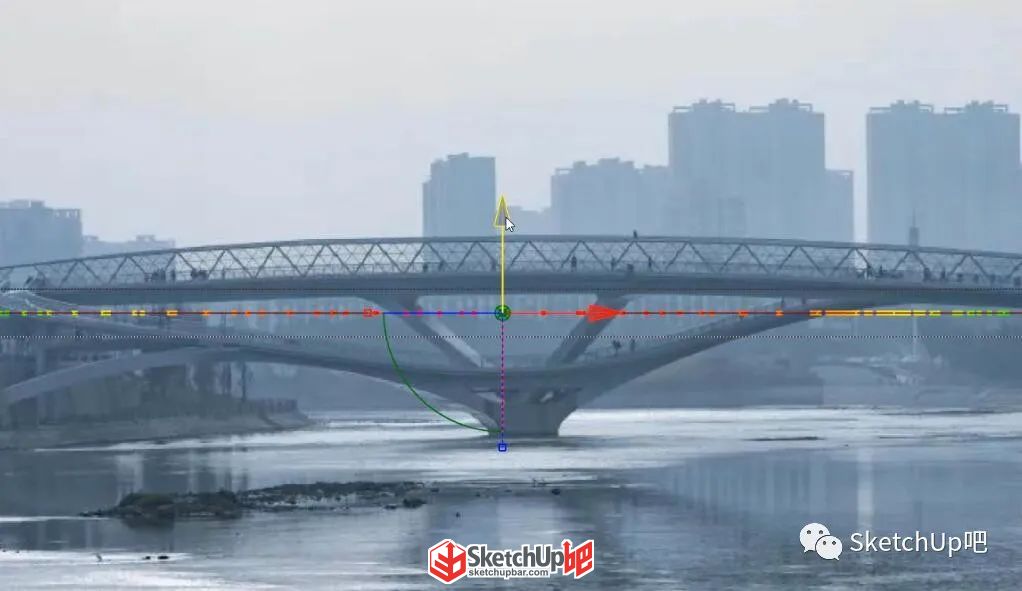

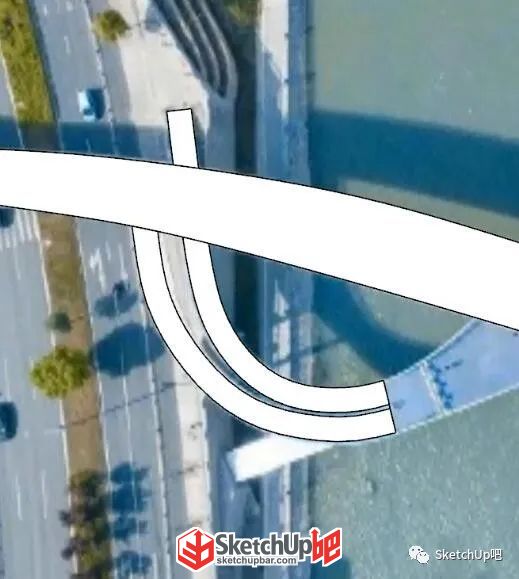

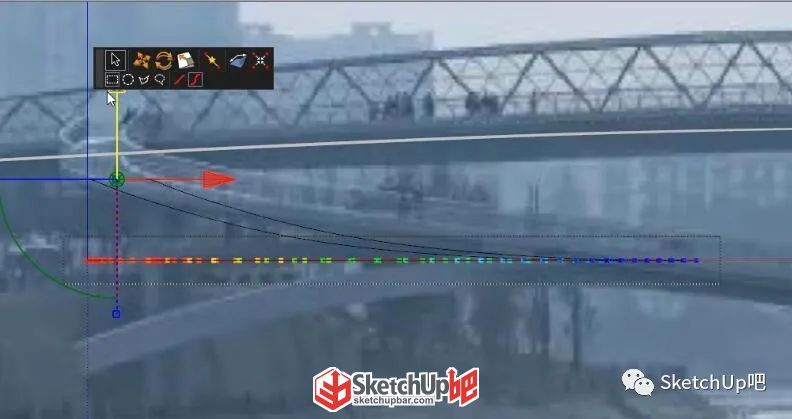

看女朋友笑得多開心啊 回家一定會夸我的想想就挺得意呢這么棒的方法當然要分享給你們啊 視頻錄制：SketchUp吧—彈指神通 點擊鏈接：http://www.mgcxq.cn/ke/148即可觀看完整視頻完整視頻地址 01 【貝茲曲線】（SUAPP編號96）繪制輪廓，調整一下弧度，描出副橋較簡單部分的輪廓，再將連接主橋和副橋連接的部分描出來，鉛筆工具封面  成組后移動一下高度，使用【頂點編輯】（SUAPP編號263）來調整橋面的弧度，記得調整軟半徑

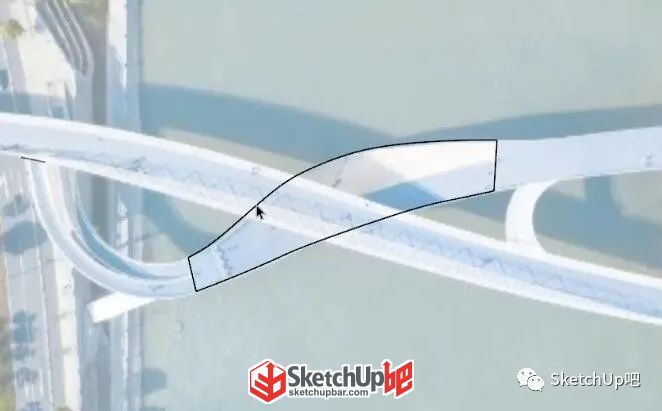

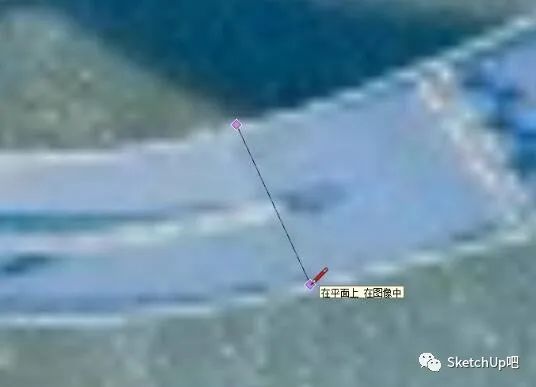

接著制作副橋分叉的部分，鉛筆工具畫一條直線確定橋的寬度

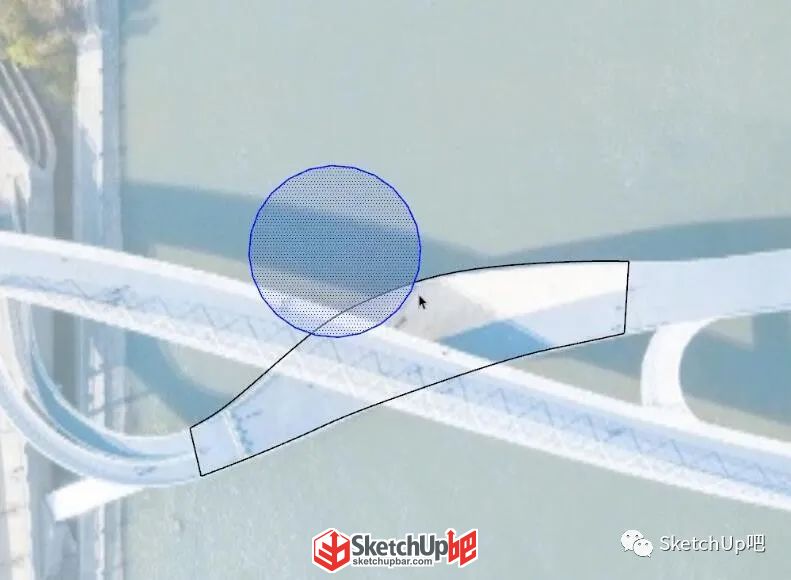

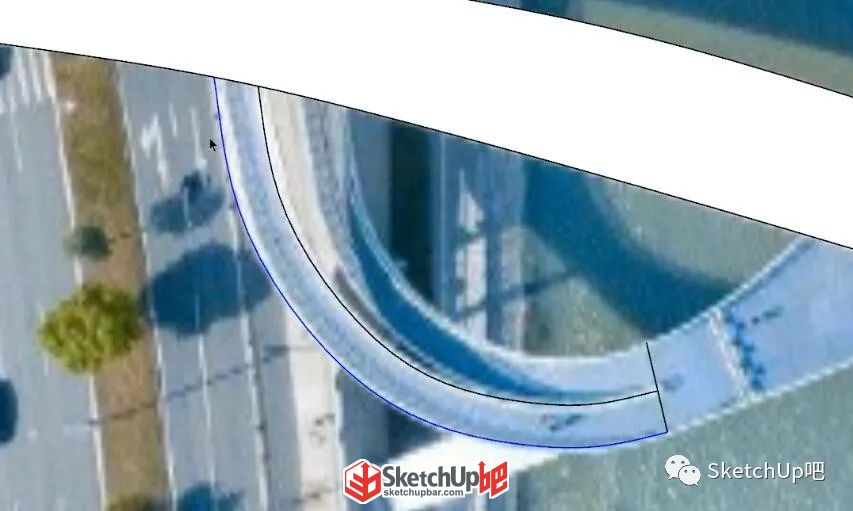

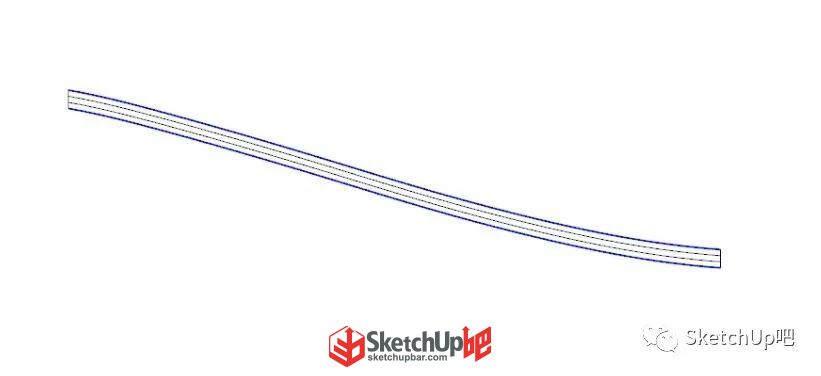

【貝茲曲線】（SUAPP編號96）描出上部分橋的外邊輪廓，使用偏移工具將橋的寬度做出來
再處理一下線段，讓它的長度能和主橋?qū)由?，將兩條弧線成組，先向上移動到合適的高度，再次使用【頂點編輯】（SUAPP編號263）將橋面的弧度做出來，調整的時候重點注意一下和主橋銜接的部分

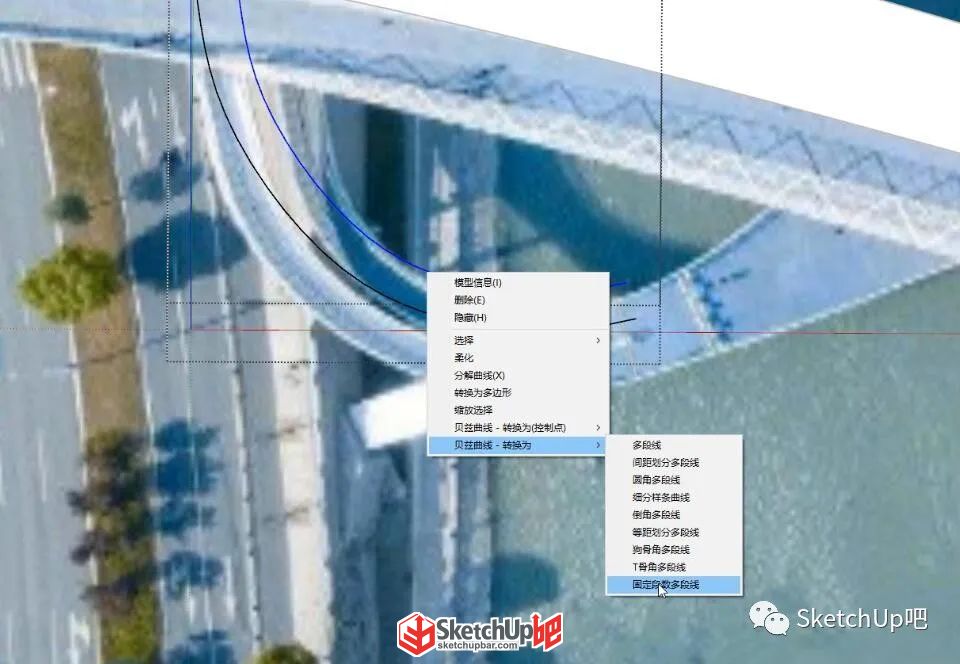

處理好之后先使用【焊接線條】（SUAPP編號48）將線條進行焊接，接著就將曲線轉化為固定段數多段線

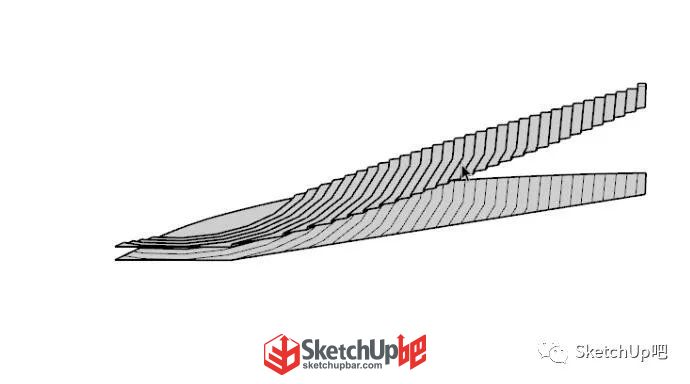

接著使用【曲線放樣】（SUAPP編號427）將面放樣出來
同樣的方式再將下方的橋面做出啦
接著來制作樓梯的部分先將輪廓畫出來
圓形工具繪制出圓形臺階的位置

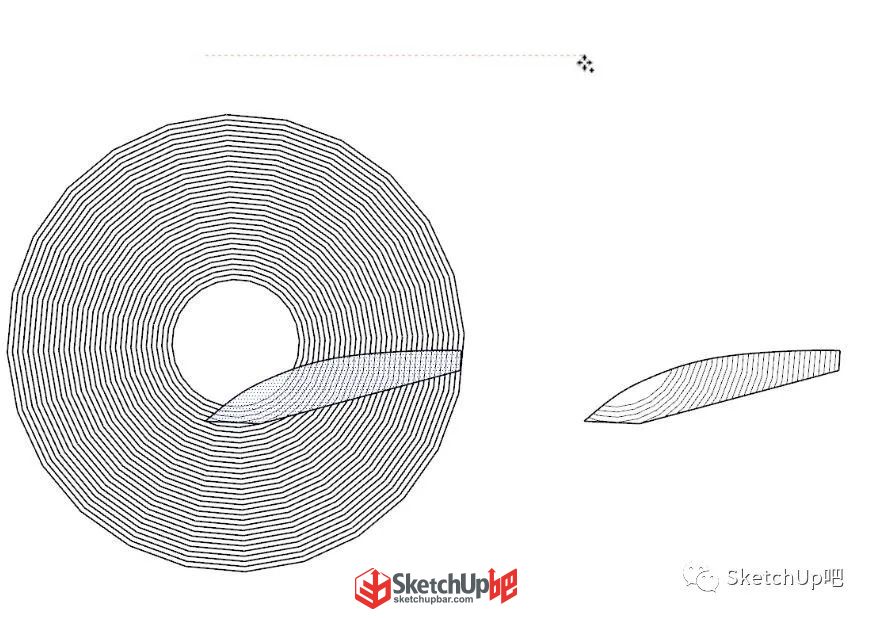

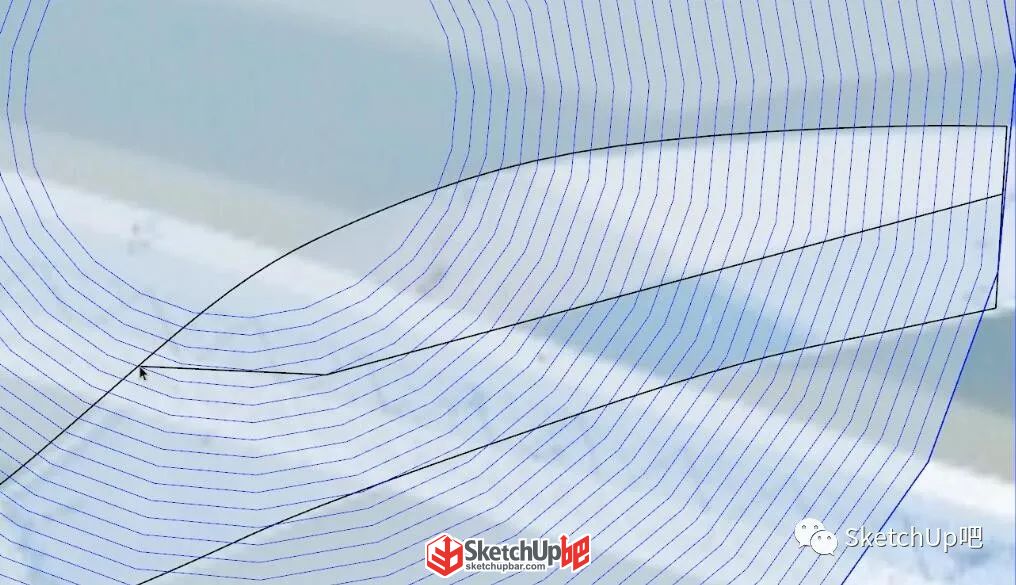

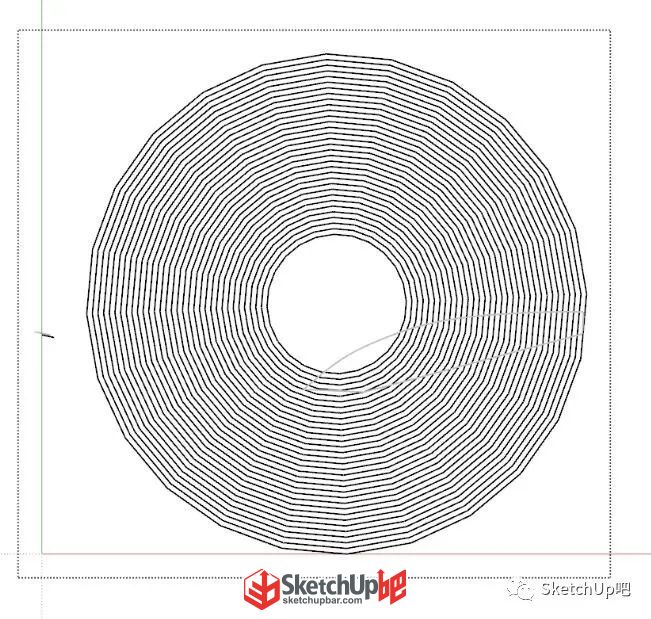

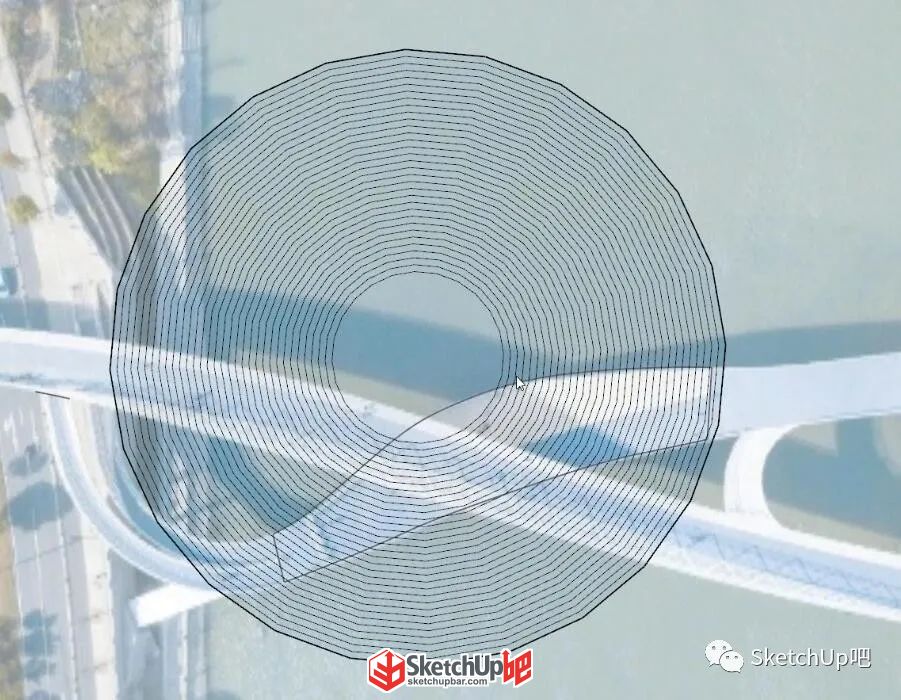

使用【多重偏移】（SUAPP編號1）將臺階做出來
臺階成組，鉛筆工具將臺階的范圍畫出來
復制出來進行處理，將底面炸開，刪除多余的部分，進入臺階群組，使用【增強選擇】（SUAPP編號3）中的只選擇面將面刪除

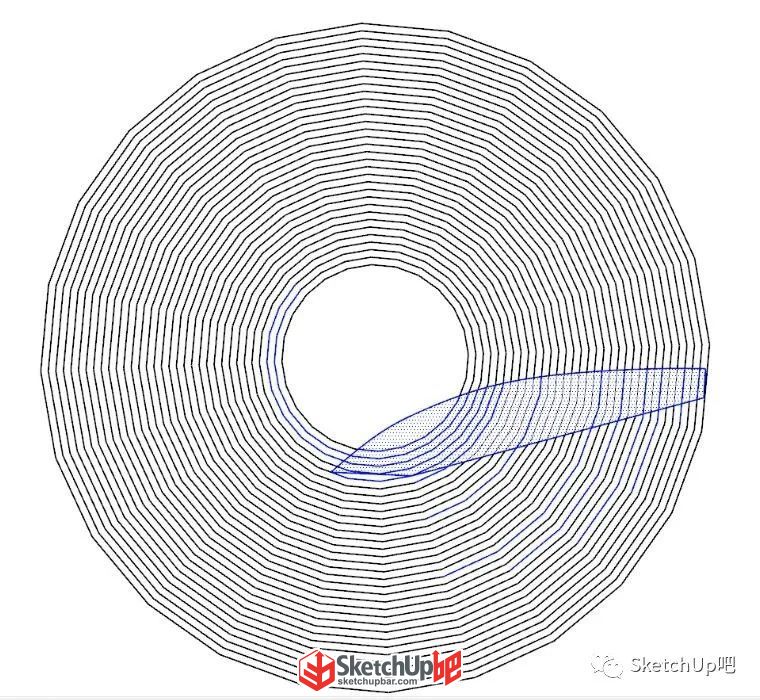

炸開群組，框選臺階的部分，然后使用只選擇面將臺階部分選中
然后復制出來
選中面，使用【生成樓梯】（SUAPP編號409）直接生成樓梯，右鍵調整參數，enter鍵確定
插件右鍵中的折板式可以直接生成帶厚度的臺階，但是要求面輪廓沒有曲線

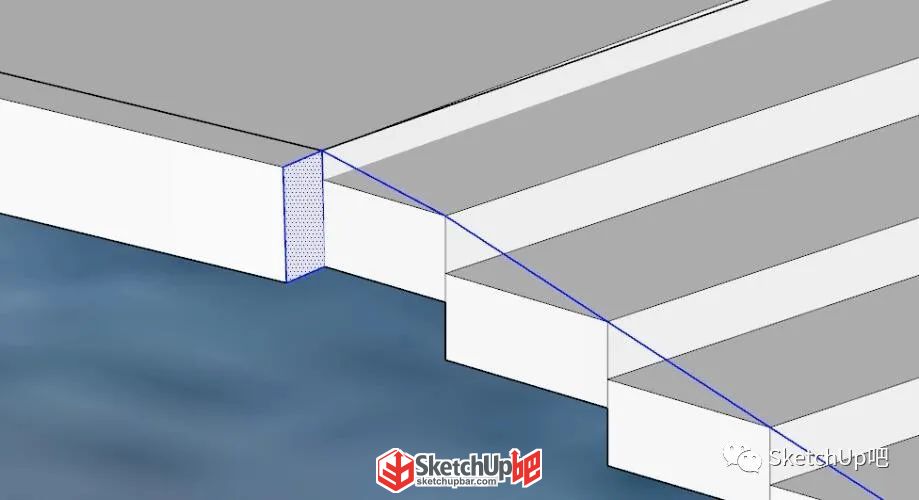

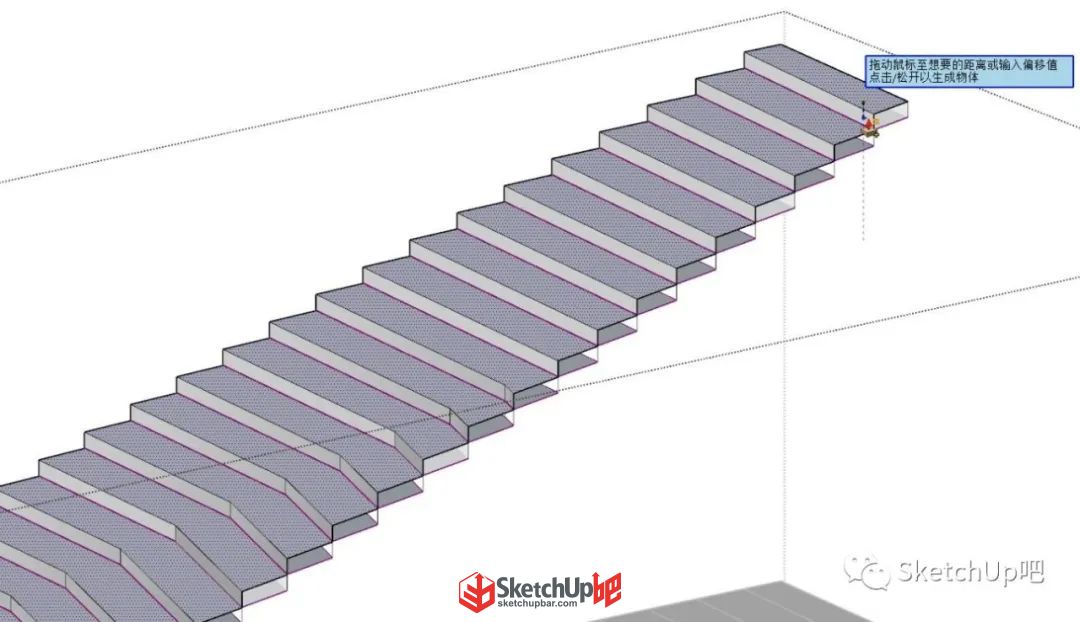

選擇一個踏面，然后使用【按角選擇】（SUAPP編號266）中的選平行面將所有踏面選中，聯合推拉得到厚度
確定小臺階的范圍，一個大臺階大概包含兩個小臺階，先數一下大臺階有多少階，將樓梯的范圍復制一份出來

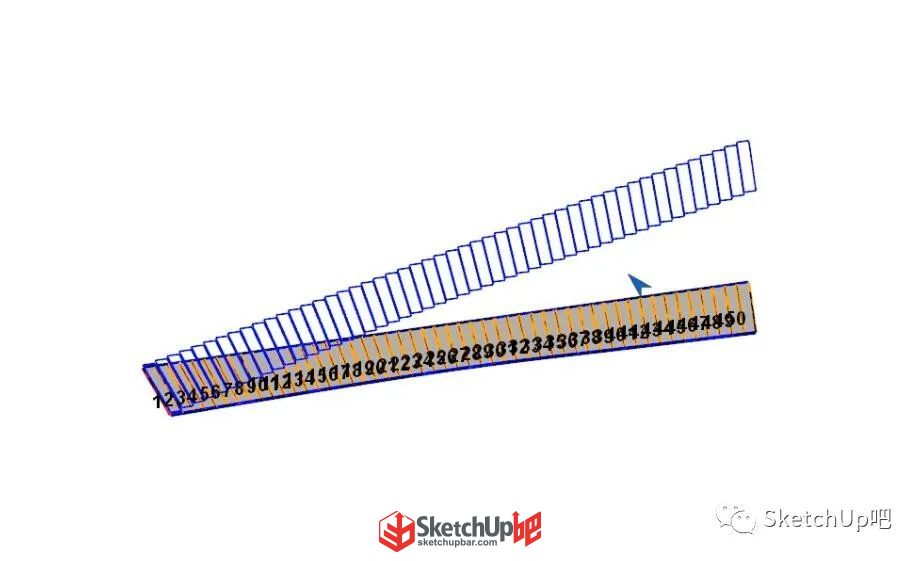

刪除首尾的輪廓線，焊接后轉換為固定段數多段線，段數就是小臺階的數量，

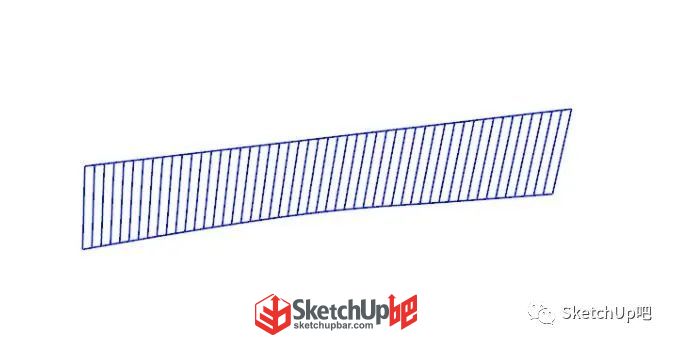

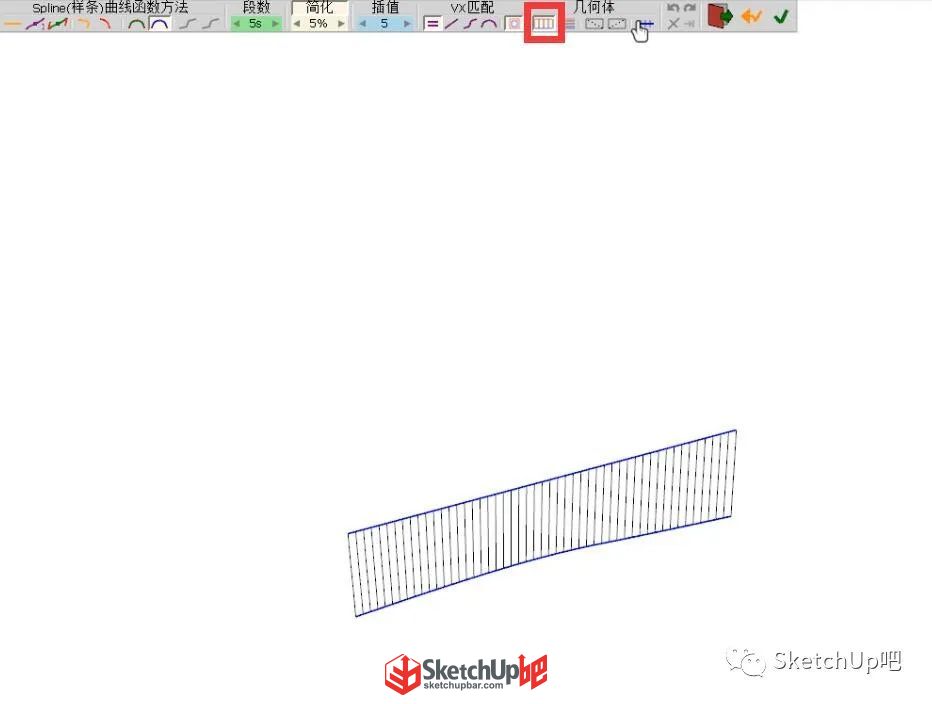

使用【曲線放樣】（SUAPP編號427），僅生成縱向線條

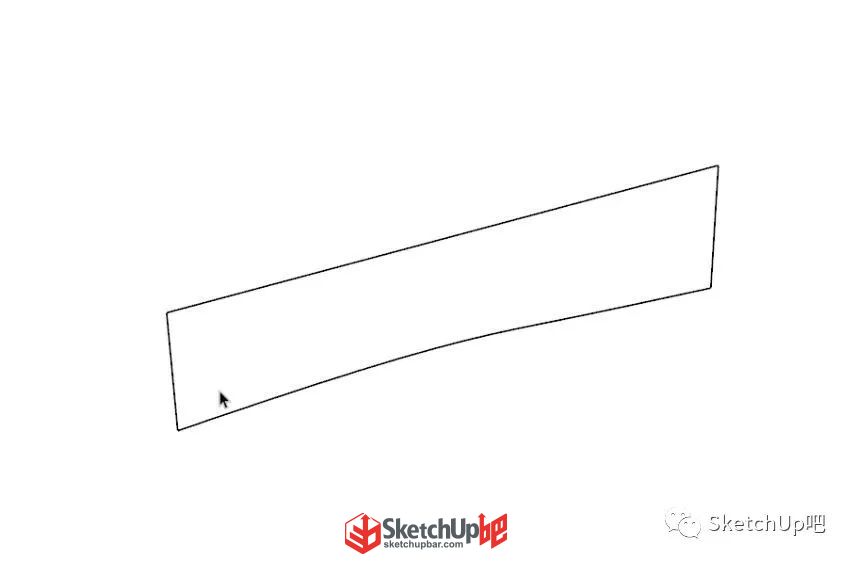

炸開線條，使用【封面工具】（SUAPP編號413）將面生成
再次使用生成樓梯，調整參數，臺階高度為大臺階的一半

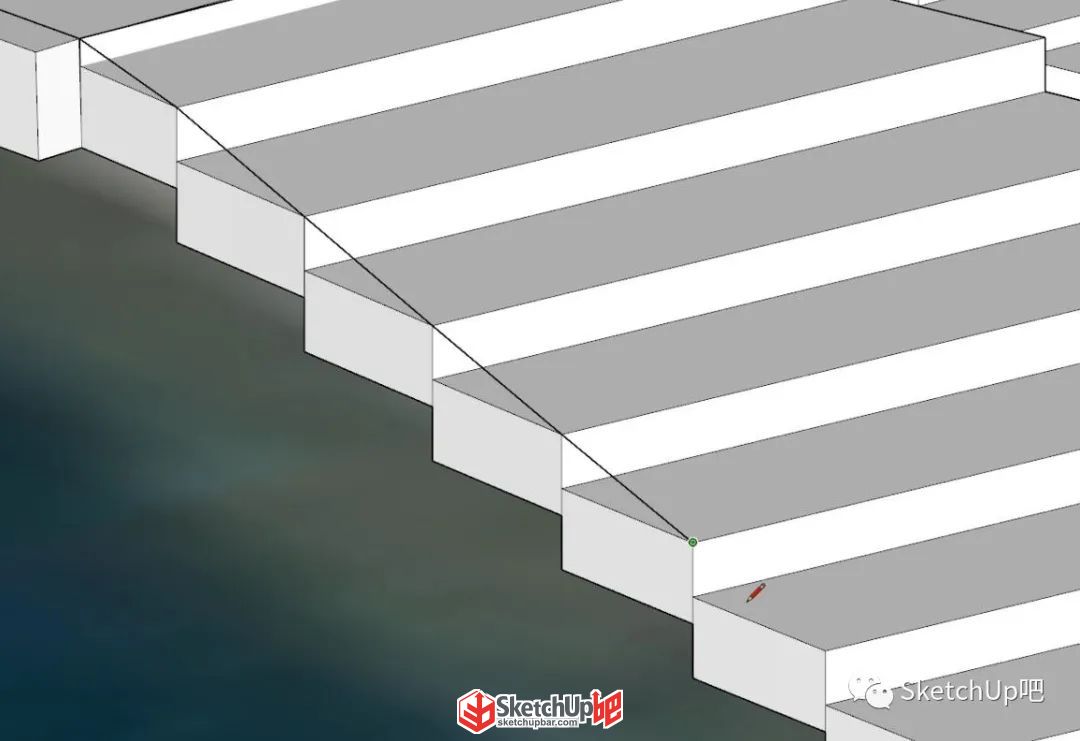

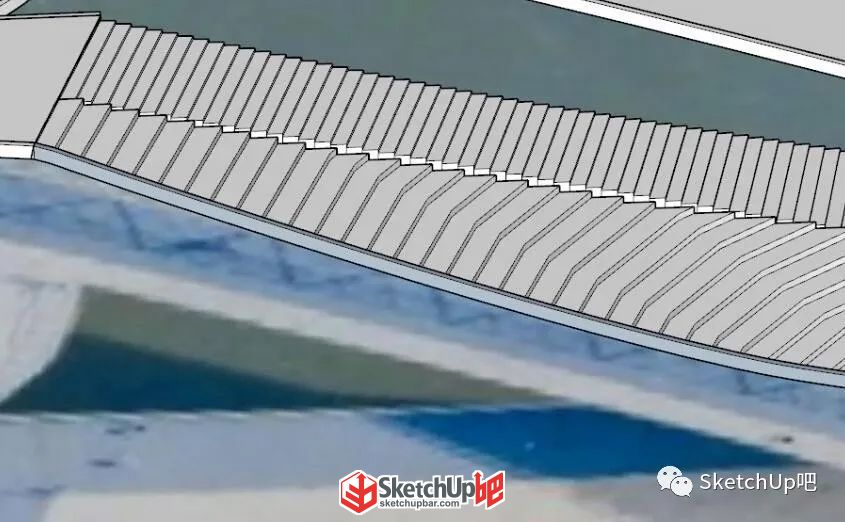

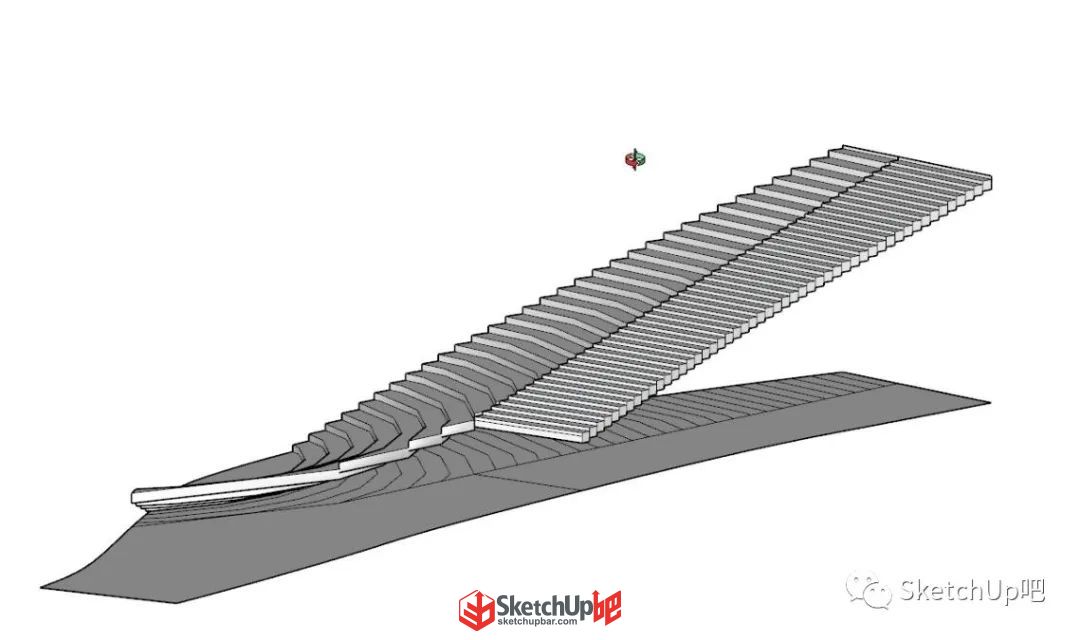

同樣的方式將小臺階的厚度做出來

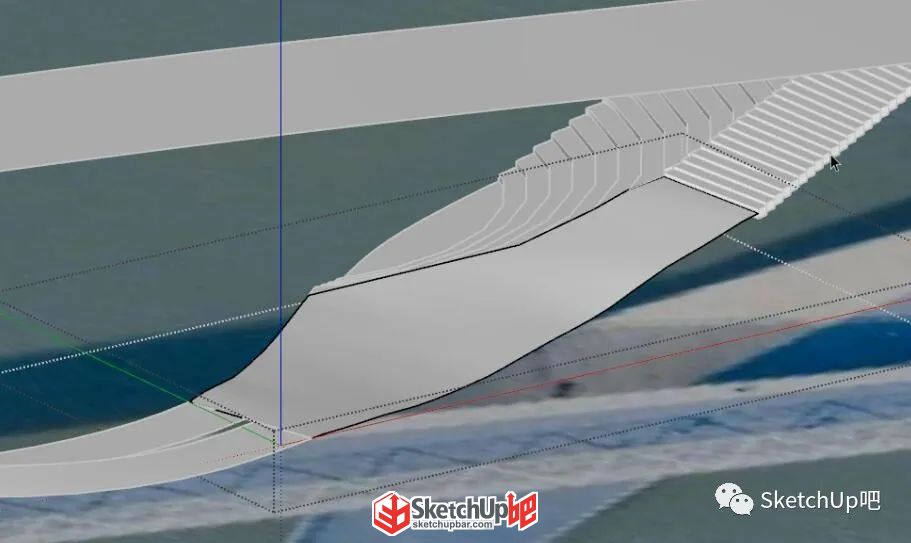

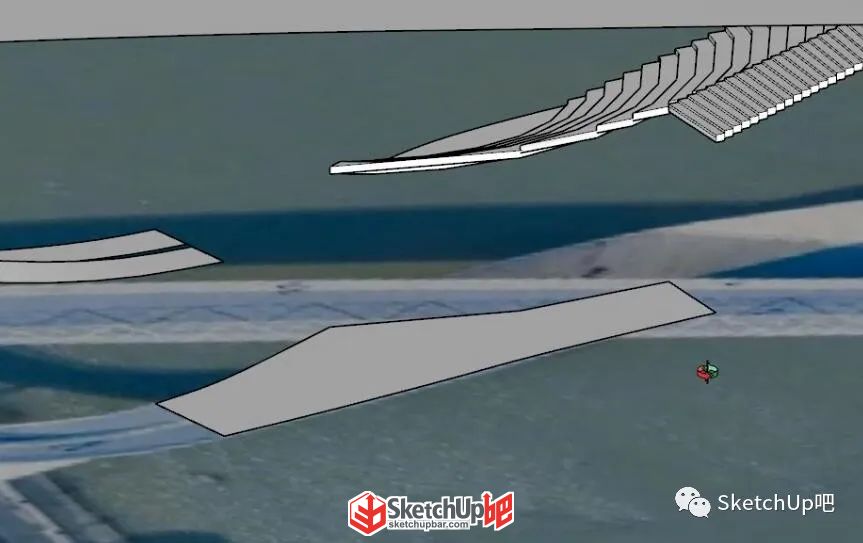

最后這塊面還是使用頂點邊界來制作，先將面確定下來，將面成組

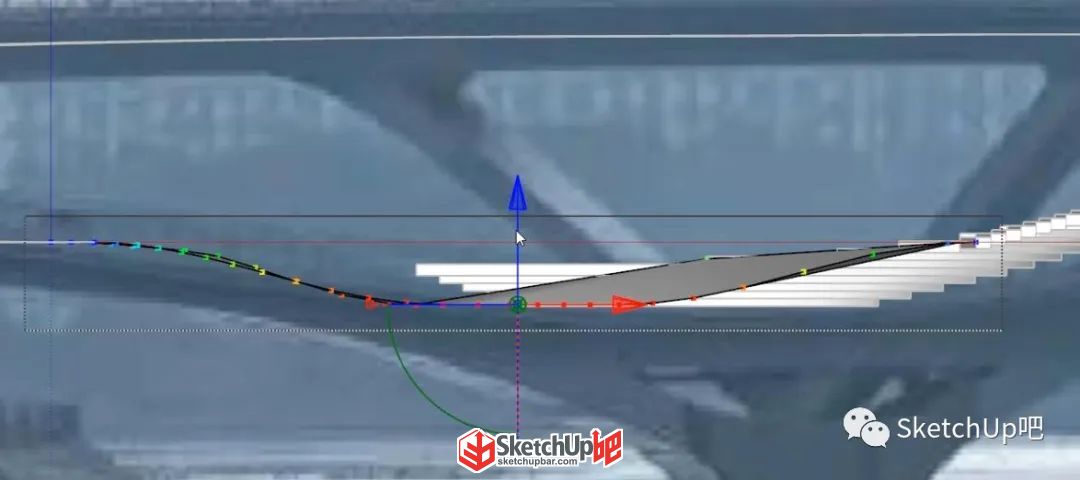

移動面和副橋一邊對齊，頂點編輯出來面，得到弧度
臺階部分的輪廓線先刪除，因?yàn)椴毁N合，鉛筆工具重新畫一下

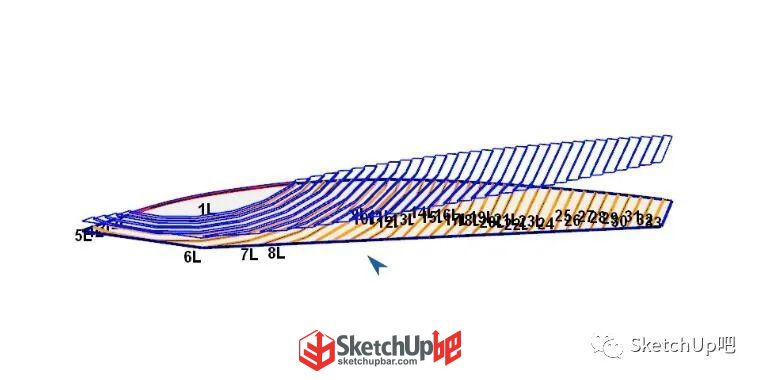

線條該焊接的部分先焊接，然后使用【曲線放樣】（SUAPP編號427）中的輪廓方向?qū)⒚嫔?/div>

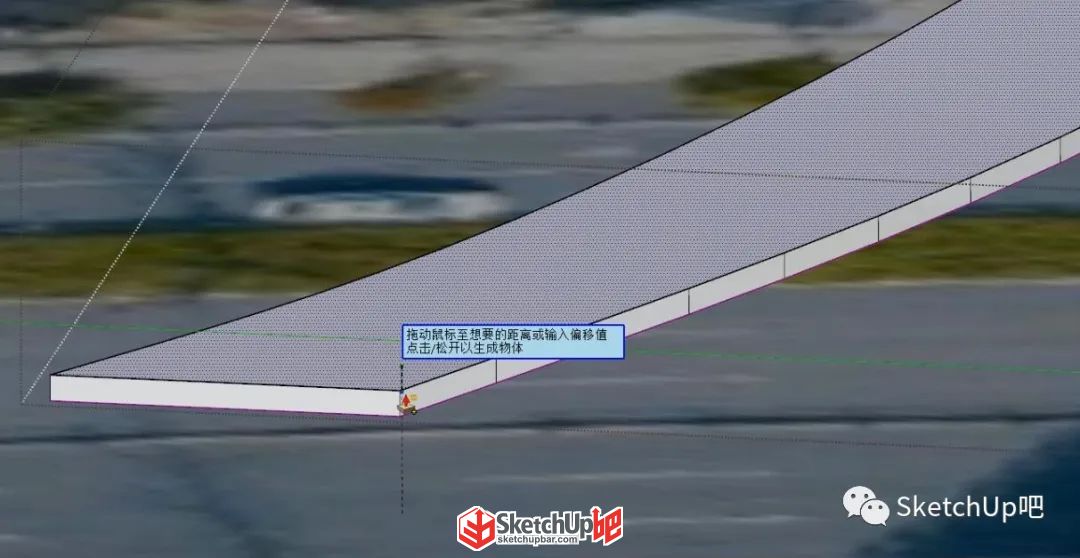

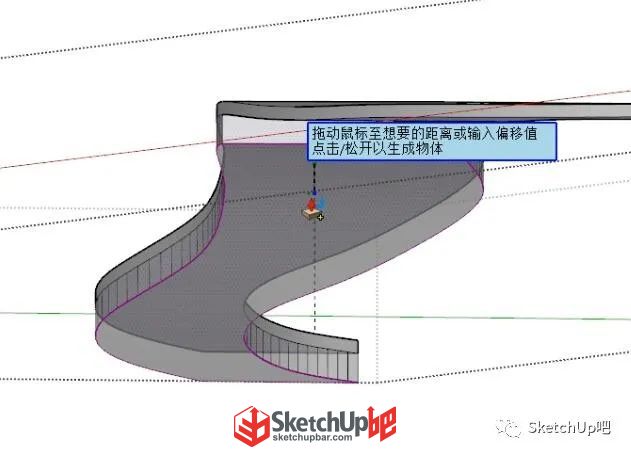

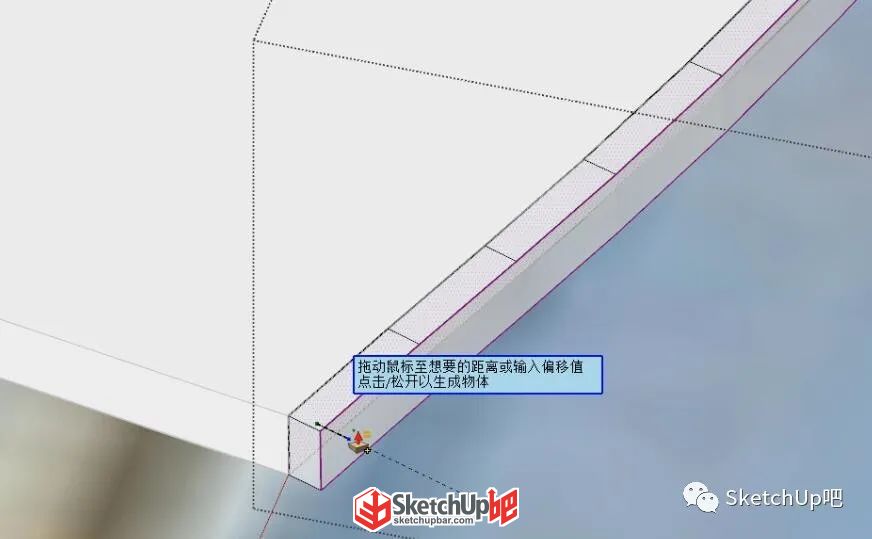

【超級推拉】（SUAPP編號94）將橋的厚度做出來

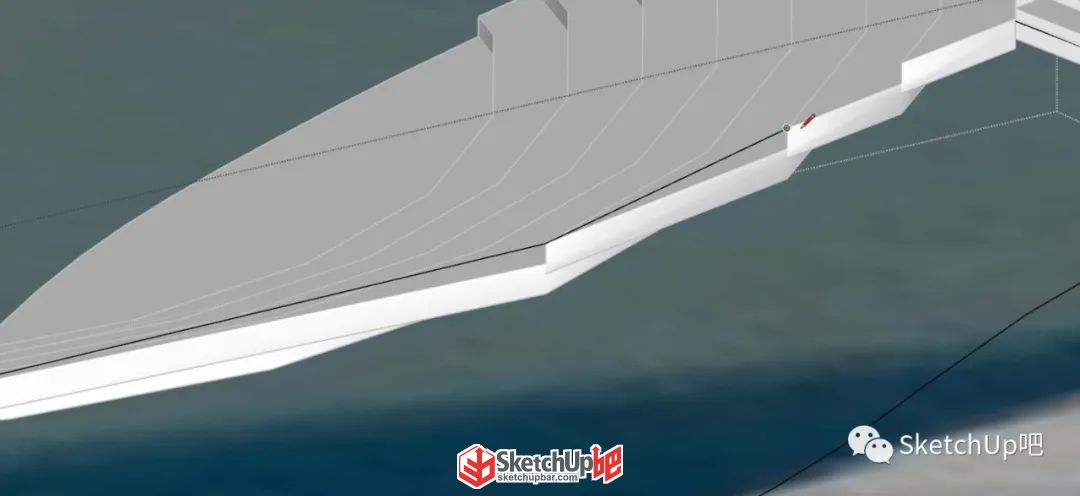

接著來做路沿，選中側邊的面，原位粘貼出來成組，還是使用【超級推拉】（SUAPP編號94）作出厚度
臺階部分的路沿需要單獨制作，鉛筆工具描出路徑
截面直接復制旁邊的路沿就可以了，路徑跟隨做出路沿
同樣的方式作出剩余的部分，然后再補充橋身的厚度

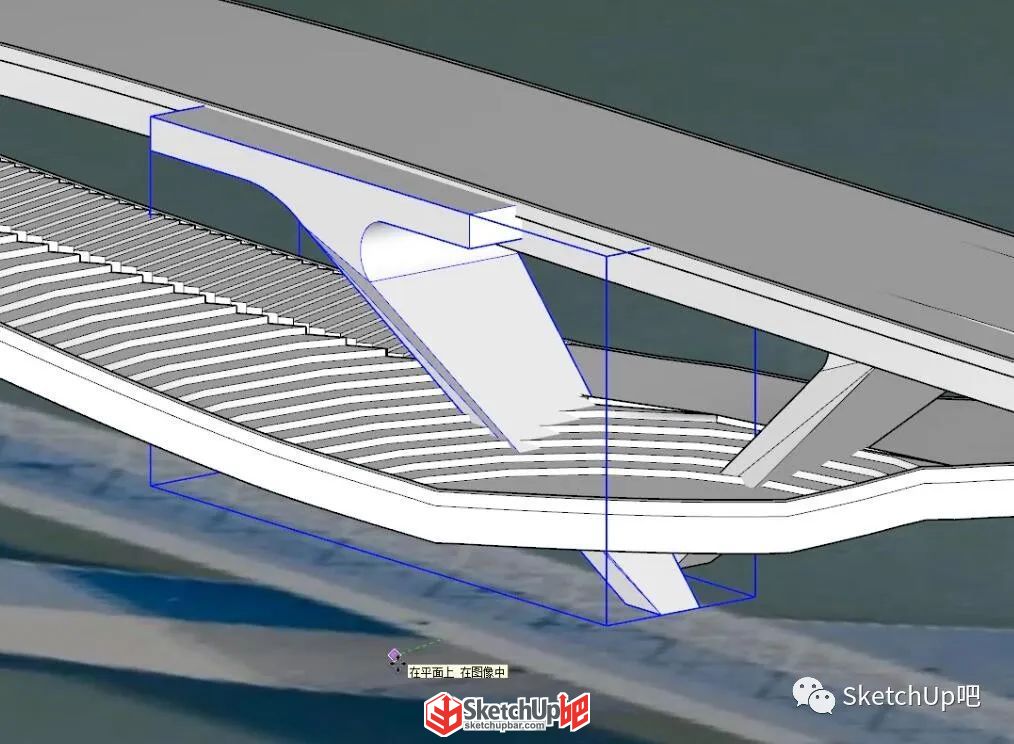

在來做橋墩，這個沒有什么特別的技巧，描出輪廓，推拉成體塊，然后放到合適的位置就可以了

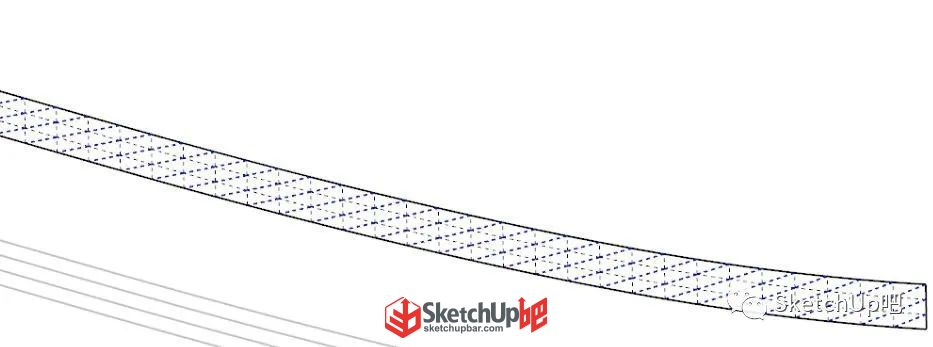

欄桿分為兩種，我們先做高一點的欄桿，先將輪廓線復制出來，這里展示一小段欄桿的做法，主要使用【曲線放樣】（SUAPP編號427），記得轉換為固定段數多段線，通過3次放樣得到橫向和兩個對角方向的欄桿路徑 第一次放樣先生成橫向的線條

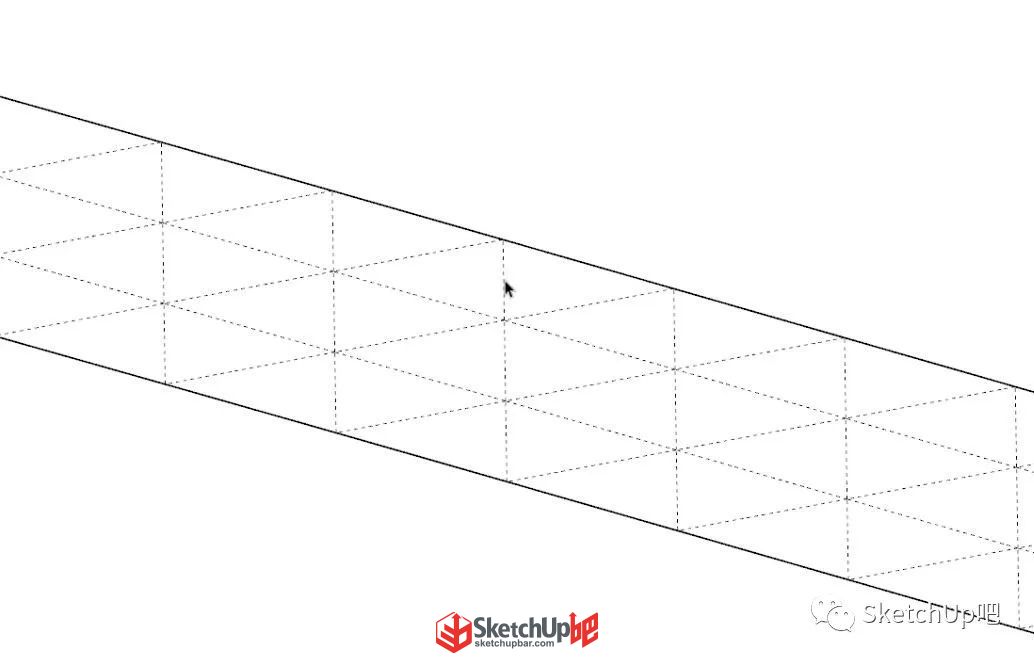

第二次、第三次放樣分別來生成斜向上的線條，選擇以虛擬表面生成物體，打開虛線物體，顯示出結構線

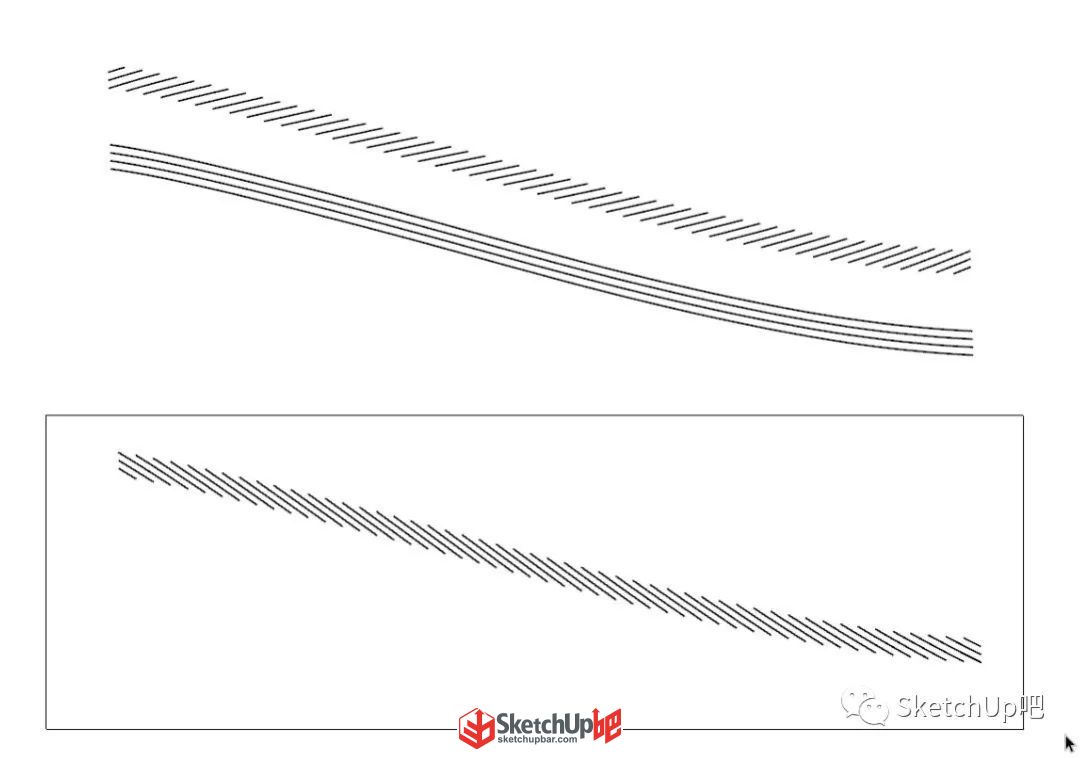

進入面的群組，選擇一段需要?jiǎng)h除的線段，然后使用【增強選擇】（SUAPP編號3）中的選擇循環邊，然后點擊擴大選區，不需要的部分陸續被選中，使用【反向選擇】（SUAPP編號40）選擇中斜線和面，再使用【增強選擇】（SUAPP編號3）中的只選線選中斜線，然后將斜線復制出來
三次放樣后得到我們需要的路徑

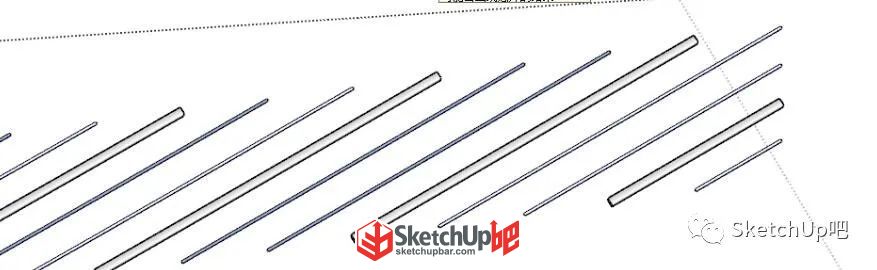

斜向的欄桿有粗有細，需要分成兩次來處理，使用【線轉圓柱】（SUAPP編號148）分別得到粗細不同的欄桿

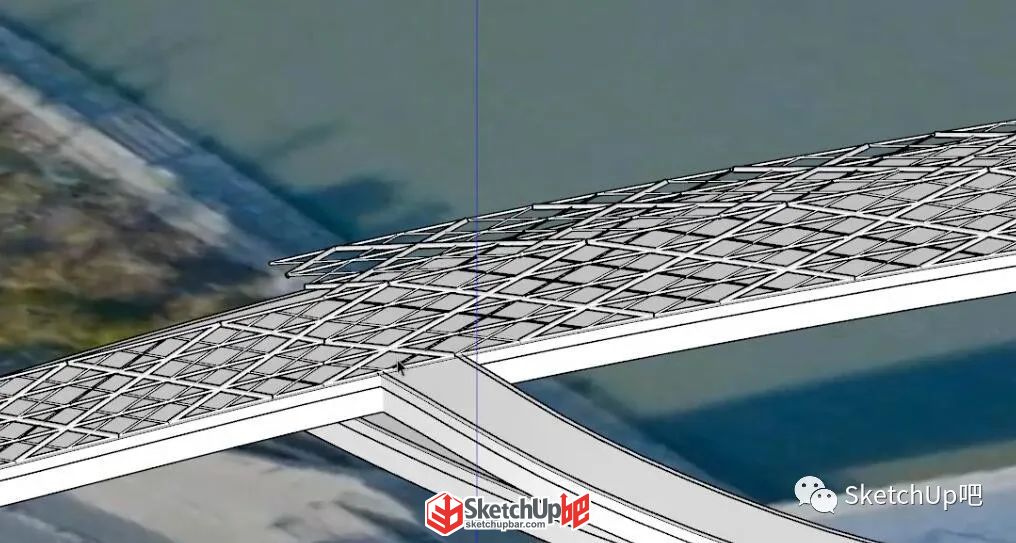

這樣，高的欄桿就做好啦

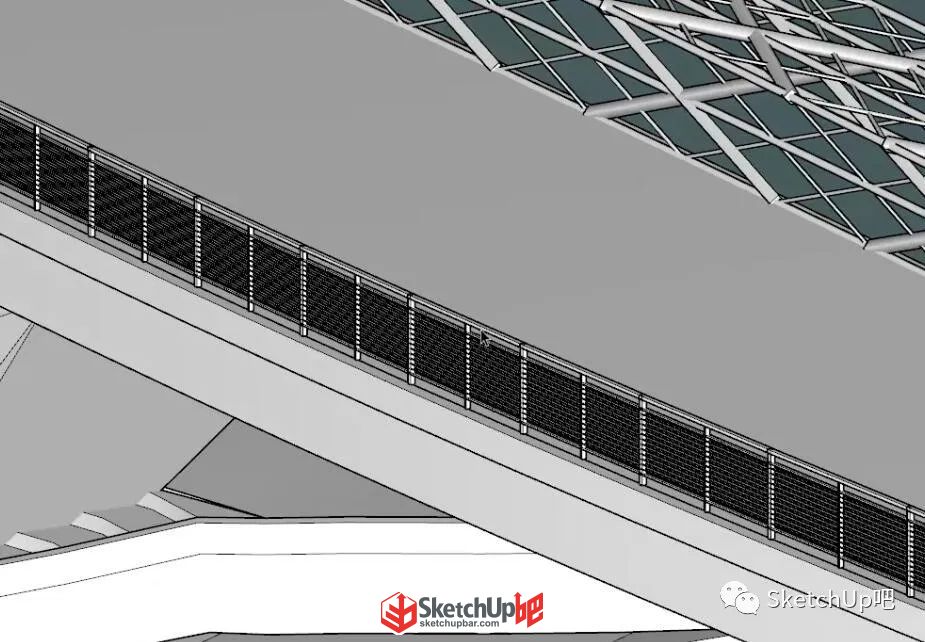

最后來做矮一點的欄桿，直接使用【欄桿生成】（SUAPP編號328），先將路徑復制出來，然后選擇一個樣式直接生成

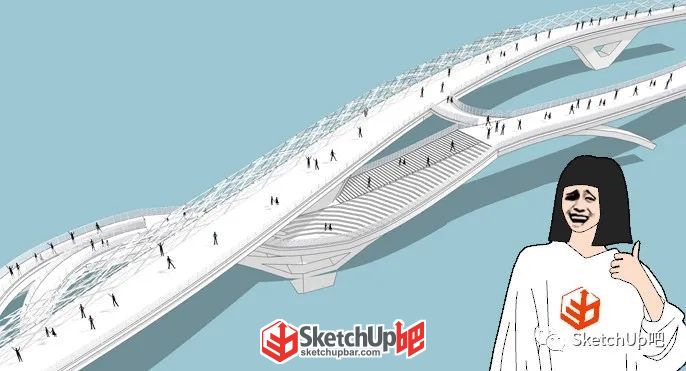

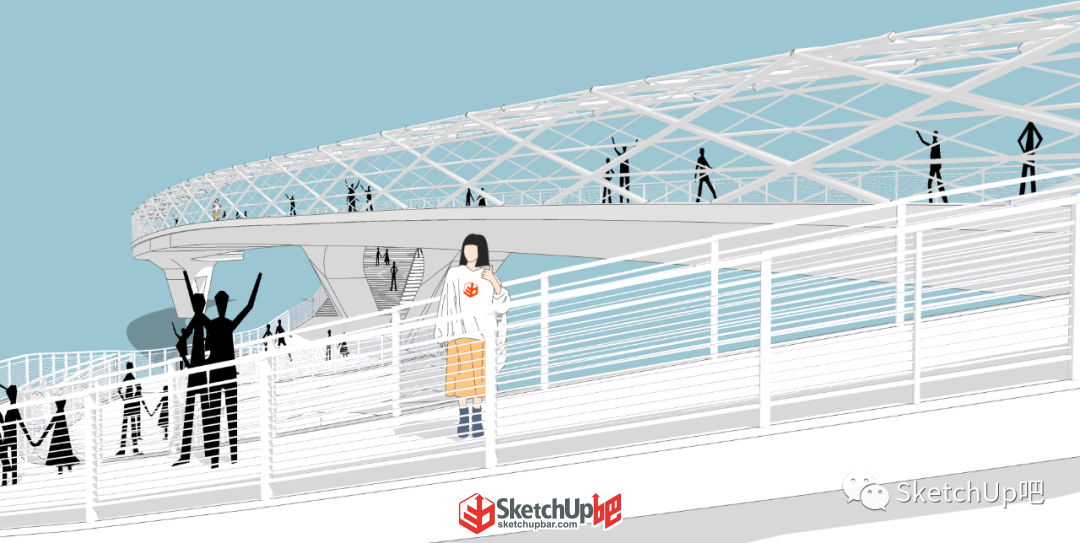

這樣我們的網紅橋就完成啦，做完記得帶上對象一起去打卡啊！
本文使用插件來自 SUAPP3.4中文云端插件庫 更多視頻教程歡迎鎖定SketchUp吧 【超級講吧】欄目
