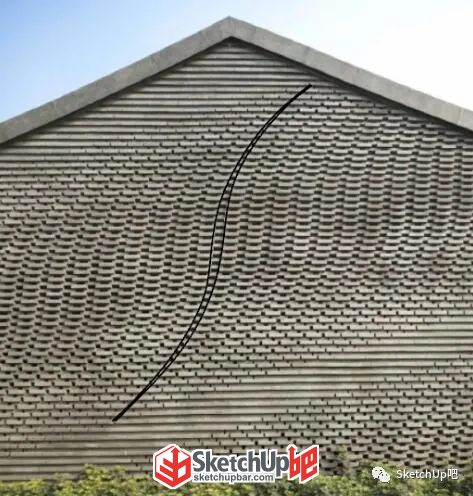

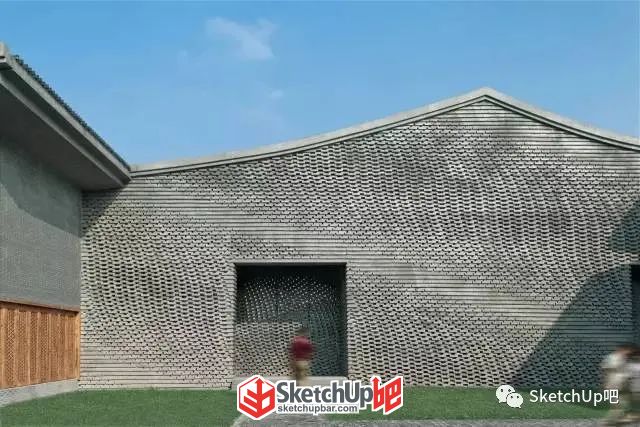

大家都是搬磚的 常規的墻見得多了吧 今天我們來點不一樣滴 扭啊扭，一不小心就扭成了藝術 成都蘭溪亭水墻 它長這樣 ▼

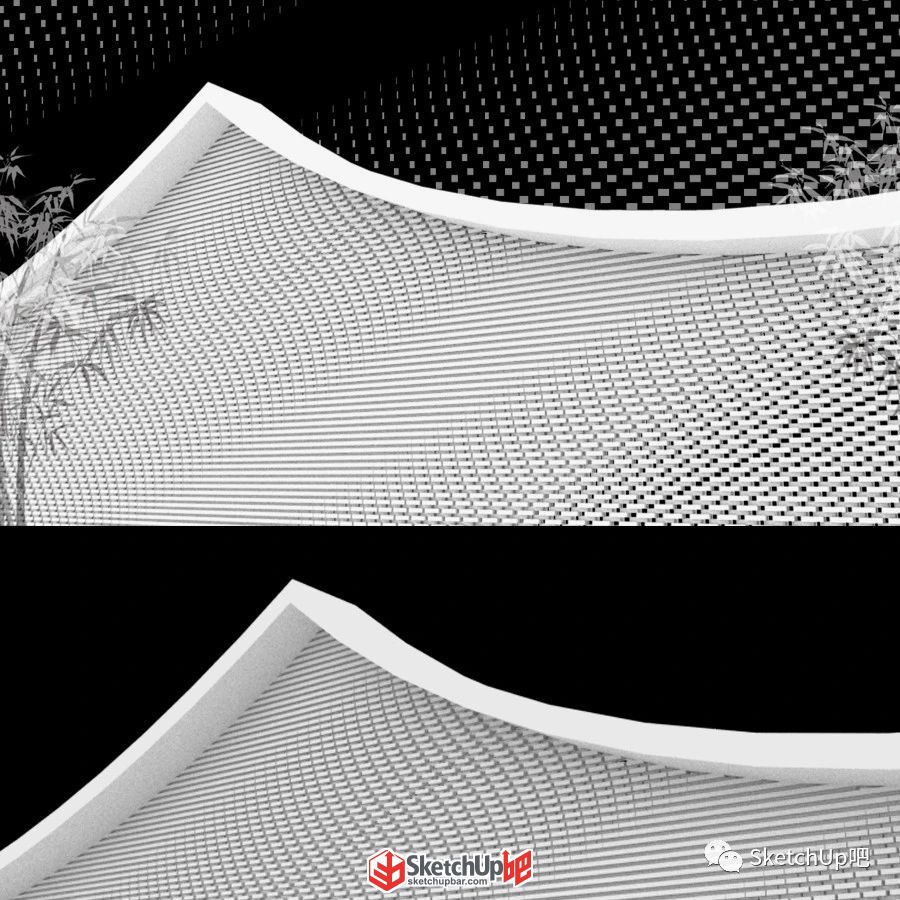

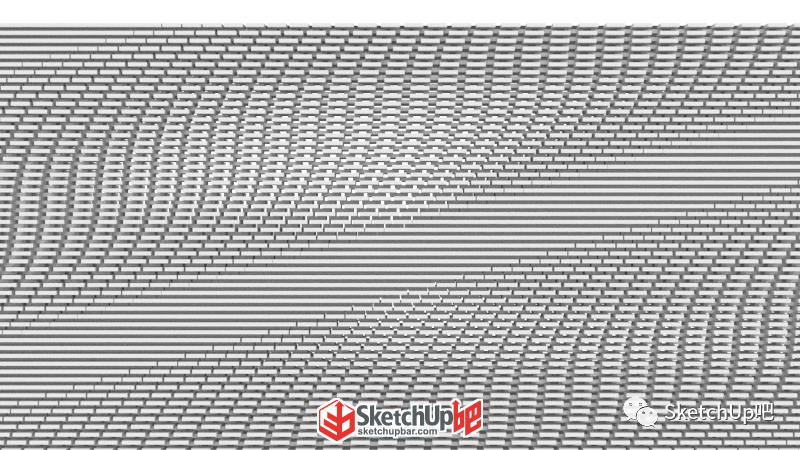

成都蘭溪亭 成品在此 ▼
案例來自SketchUp吧建模直播公開課·第8期 ▼

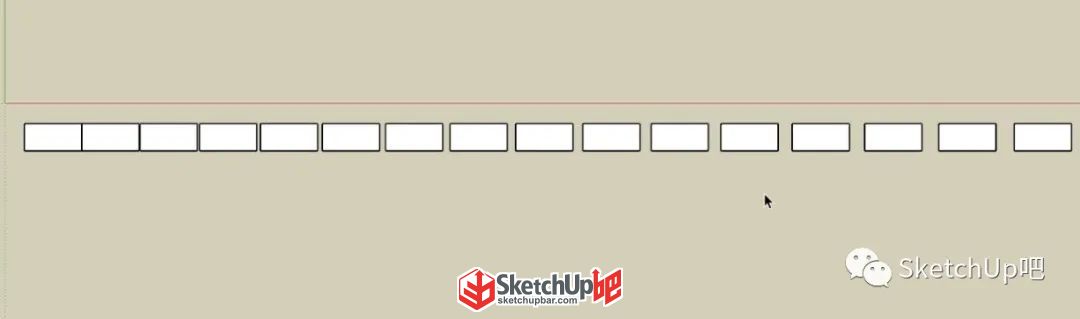

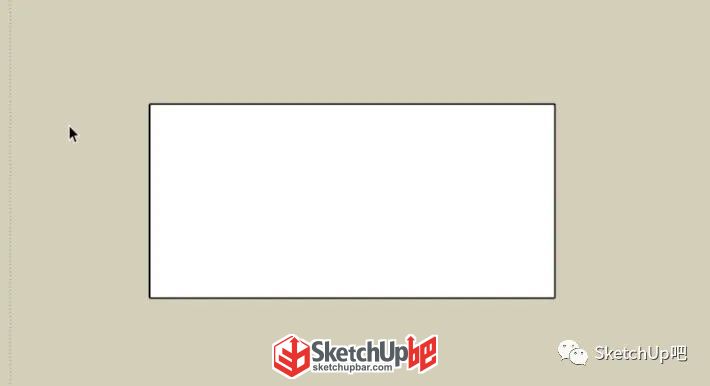

錯過直播的朋友，沒關系！ 小吧這就把教程分享給大家 一起來搬磚啊~ 彈姐帶字幕視頻教程 視頻錄制—SketchUp吧彈指神通 完整視頻更精彩哦，包括思路解析、兩種建模方式、插件擴展講解及實操案例，最最最后，還有福利哦，彈姐清唱學貓叫(>^ω^<)喵~ 完整視頻可點擊以下鏈接 圖文教程 咱先拿一塊磚，抹上水泥，然后先砌上一排，注意要砌出間距的變化，這可是這堵墻的靈魂啊~

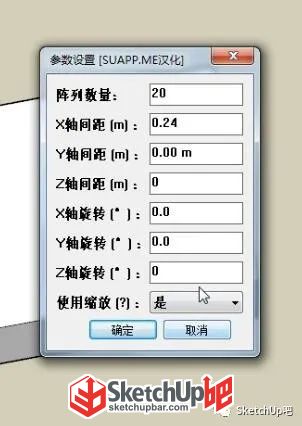

要怎么砌出間距的變化，就要用上【生長陣列】（SUAPP編號59）了，參數如下

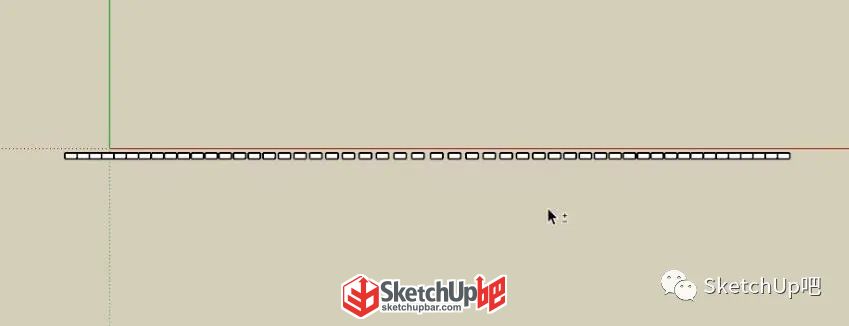

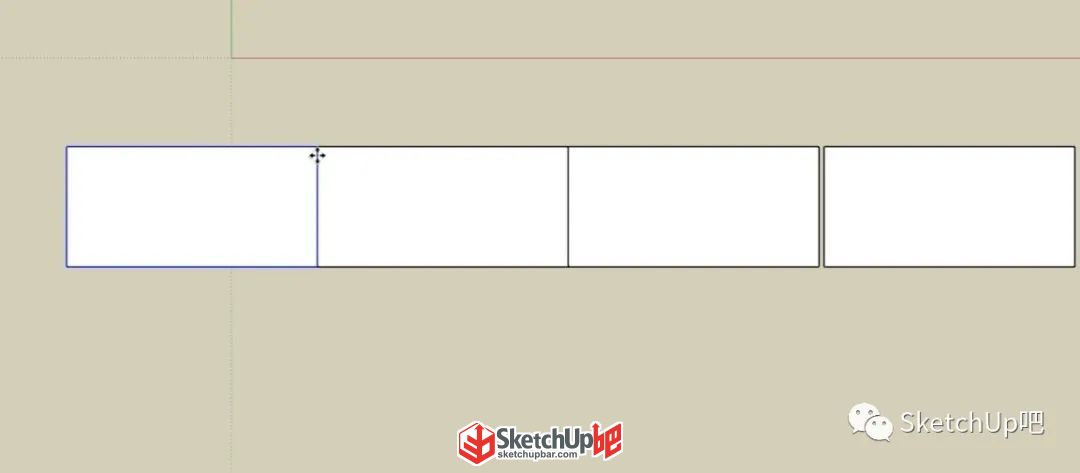

好了，一排有靈魂的磚就這么輕松地砌好了
總覺得還差點意思呢……哦！左邊的磚還缺幾塊緊挨著的磚，添上！
然后再整體鏡像復制出來一份，一排磚才算搞定哦，是不是有內味了？

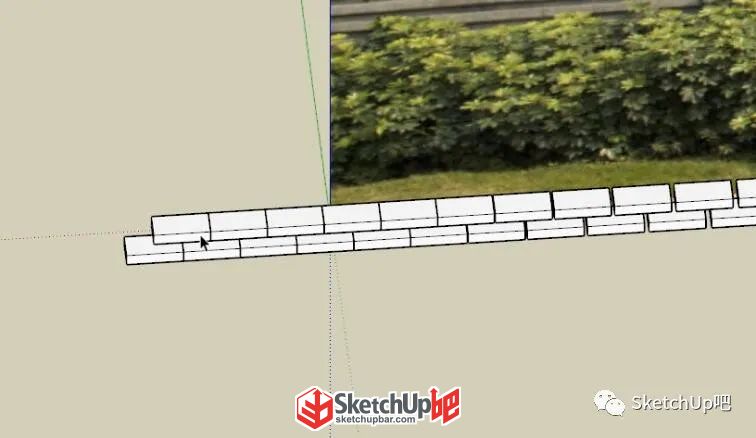

然后，再把錯開的一層也給砌出來，要做成凹凸?fàn)罹涂窟@操作了

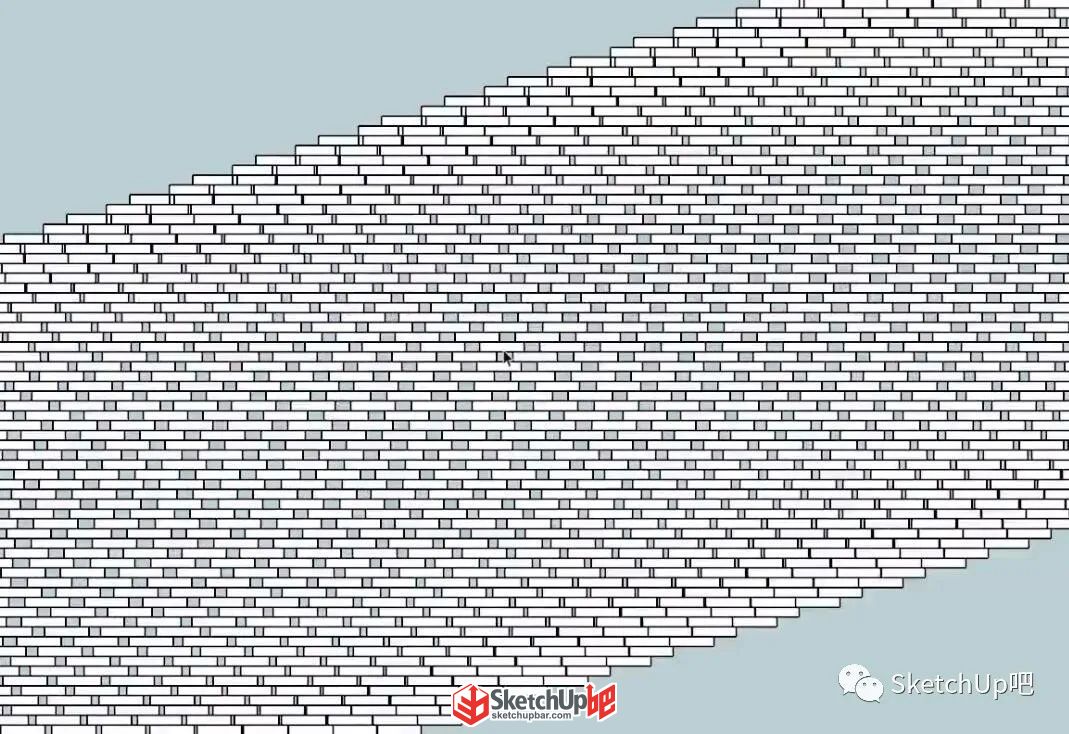

再來一個魔（陣）法（列），這面墻就砌好啦！

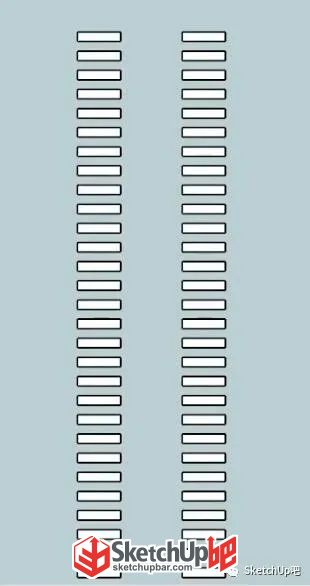

這還是第一種方式哦，還有另外一種，這次我們換個方向，豎著砌！所以還是先砌兩列出來，凹凸各一列
但是我們的墻是扭的啊，所以還需要扭曲的參考，【貝茲曲線】（SUAPP編號96）畫出來

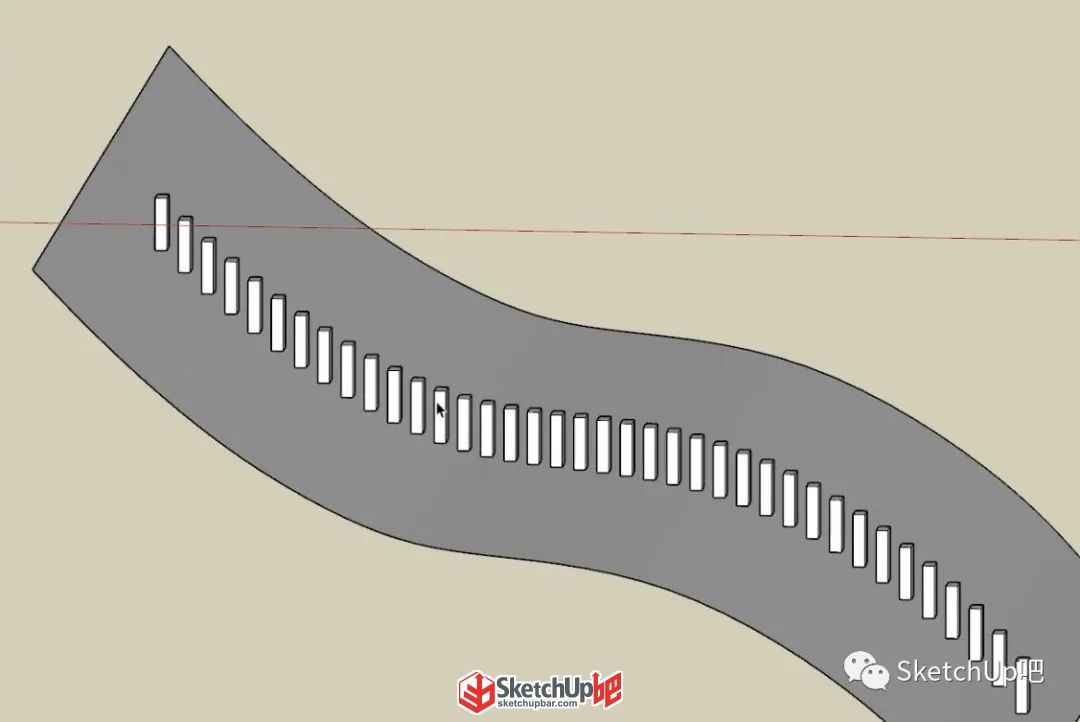

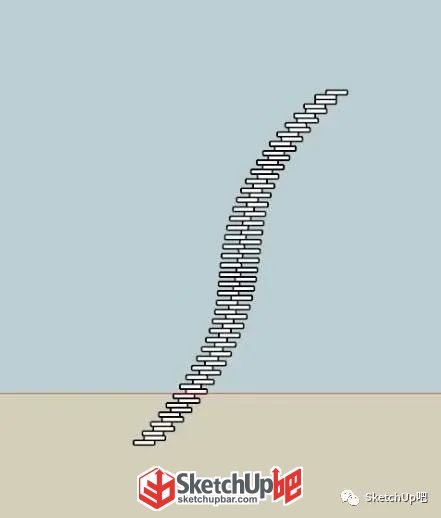

然后把兩列磚分別按曲線的走向做出來，用【標高放置】（SUAPP編號39）就行啦，經常有小伙伴問小吧，標高放置和延組置頂有啥區別啊，悄悄告訴你，完整視頻有講解哦！
再把兩個拼起來

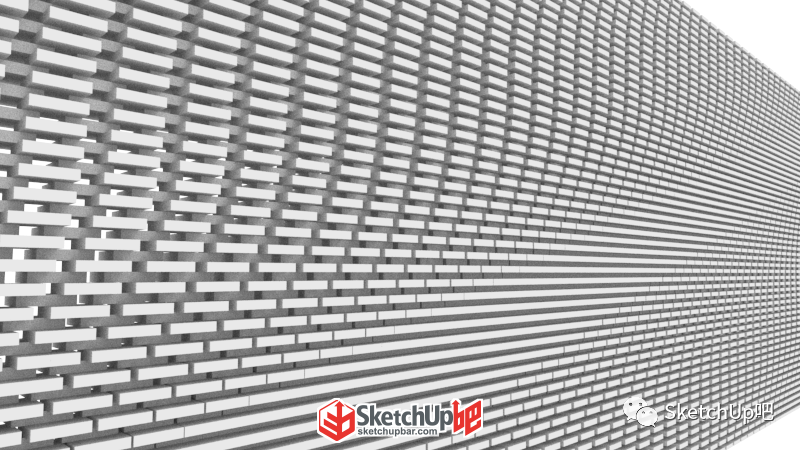

再來一次魔（陣）法（列）操作，一面墻又砌好了！
最后用【對象切割】（SUAPP編號298）把邊邊角角抹掉就可以啦！
我可真是個厲害的搬磚匠??！兄弟們，一起來搬磚啊~
