有什么方法可以不建模 直接生成真實好看的地形呢 這里強烈安利這款神器 位圖轉模型 ▼
位圖轉模型
位圖轉模型
高程著色
坡度著色 插件介紹
位圖轉模型 SUAPP編號186 作者：thomthom
插件下載地址 該插件可將bmp格式的圖片文件轉換為三維實體。選取一張bmp格式的圖片文件，在SketchUp中給出實體的大小，再輸入高度，程序會自動生成三維實體。注意：生成的實體面數多少與圖片的像素多少有關，每格像素會生成兩個三角面，一張250×250像素的圖片生成的面數就是250x250x2既12萬5千個面，所以要根據自己打算生成模型的精度適當控制圖片的像素大小。 位圖轉模型（Mesh From Heightmap） 選中導入的黑白高程圖或其他合適的圖片后執行命令，拉伸或輸入豎向高度，將生成以圖片像素?cái)?shù)量為網格的三維體量。 一妹語音視頻教程
視頻錄制：瞬息千里 視頻配音SketchUp吧：萬劍歸一 具體操作

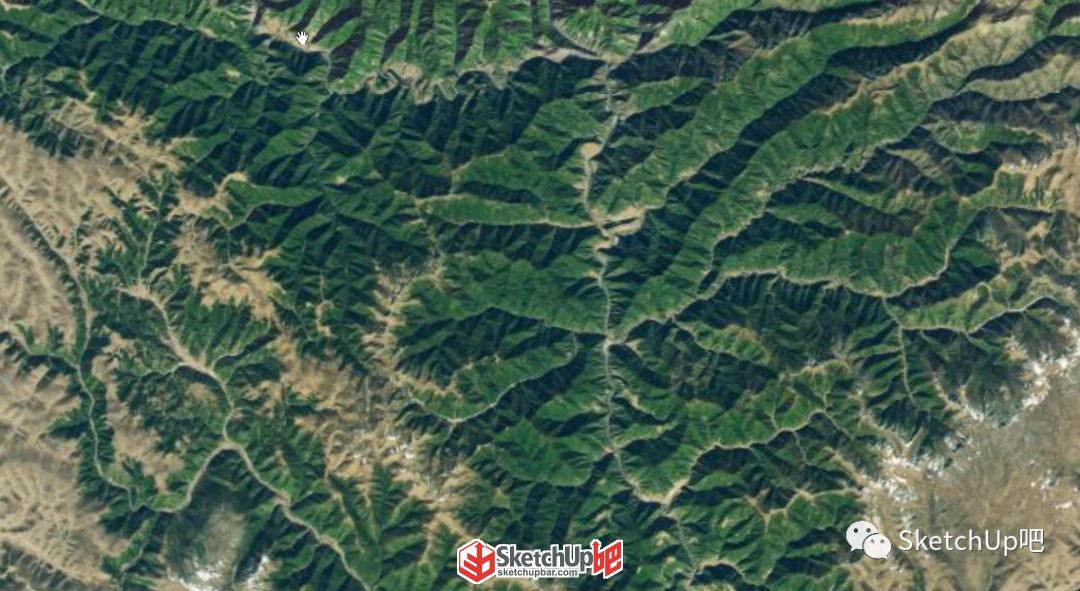

1、以某地圖為例，找到需要的地形位置，注意關閉路網信息，截取需要的地形。

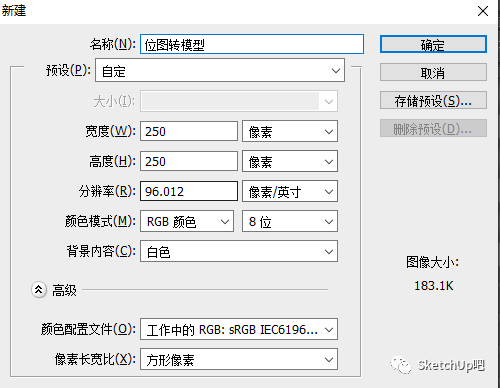

2、打開PS，根據自己需求調整畫布像素大小。（這里需要注意新建的畫布的像素問題，250*250像素的畫布最后到su中就有12萬5千個面。）

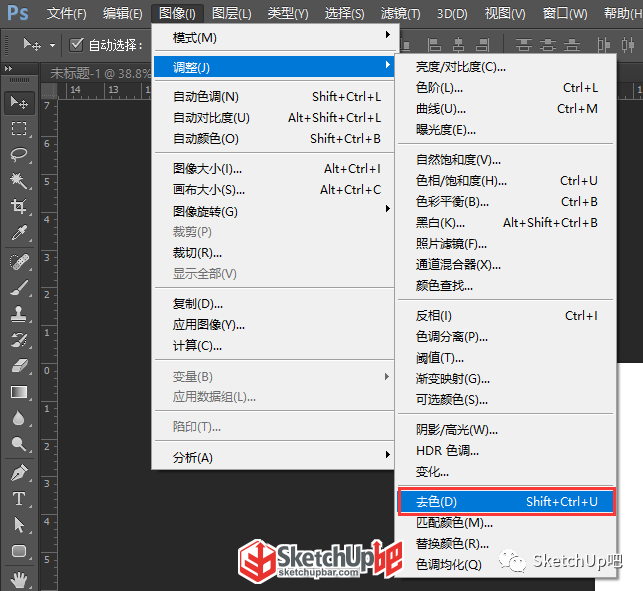

3、將截圖拖進來，需要地形是黑白的可以進行去色處理。

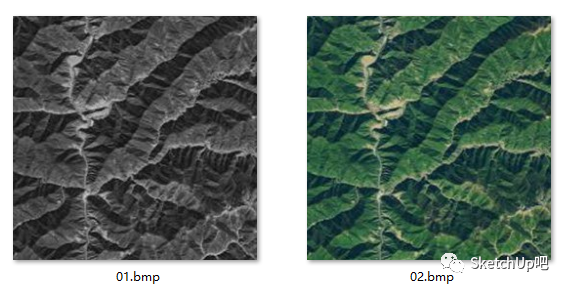

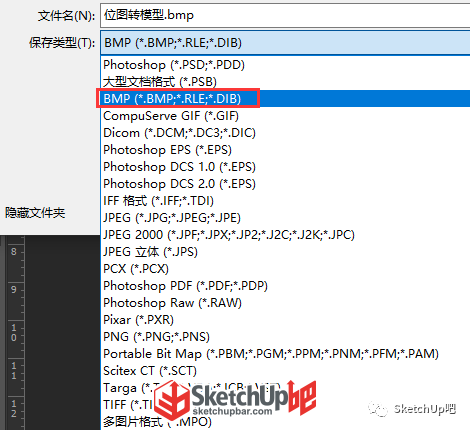

這里為了后面作對比我們分別導出彩色和去色后的BMP格式圖片。

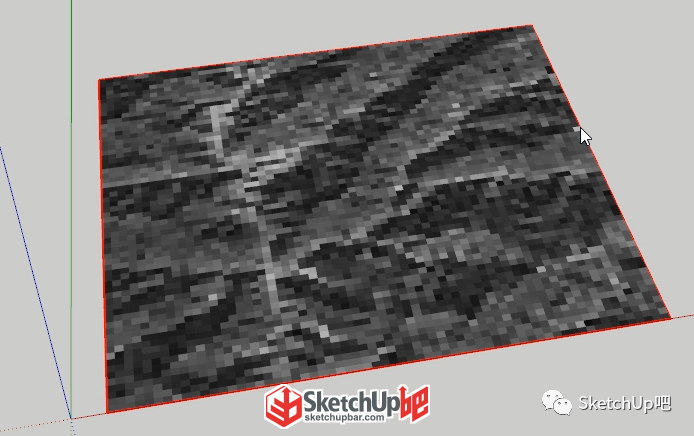

4、進入SketchUp點擊位圖轉模型（SUAPP編號186）選擇我們剛才導出的圖片，拖放到合適大小。

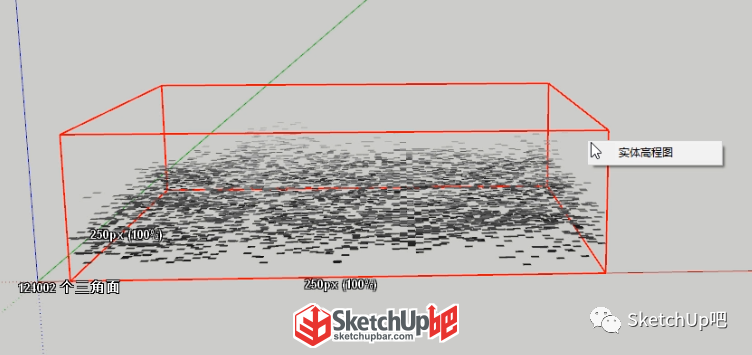

右鍵選擇勾選實體高程圖。

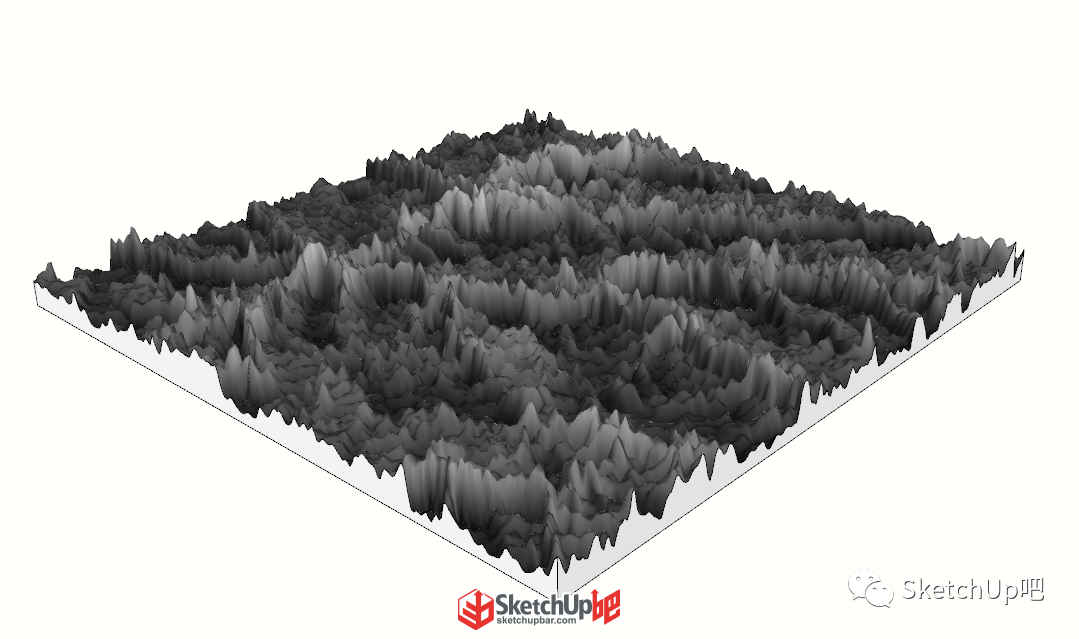

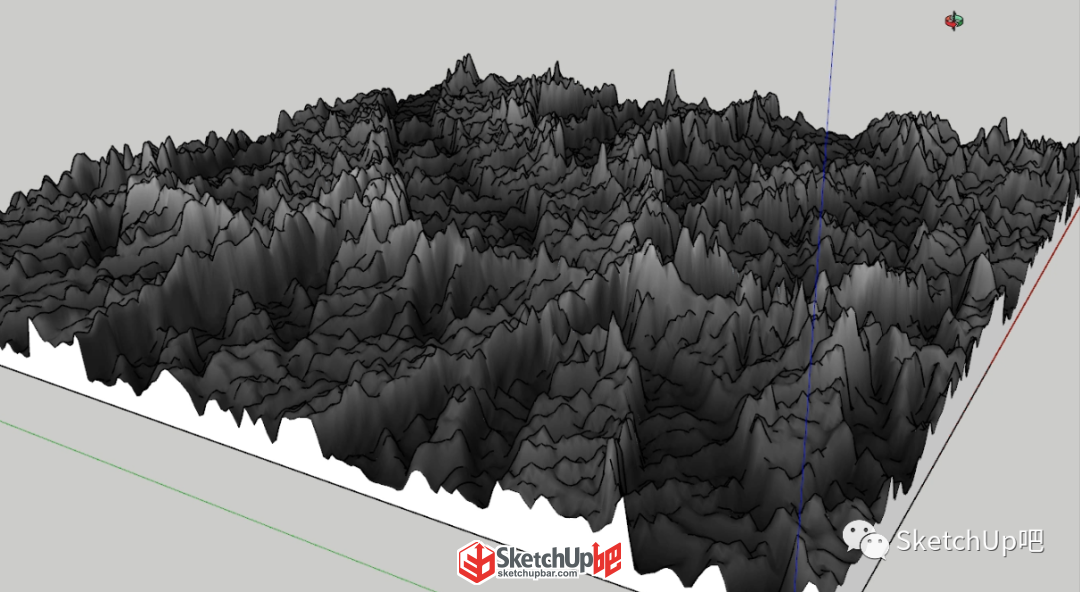

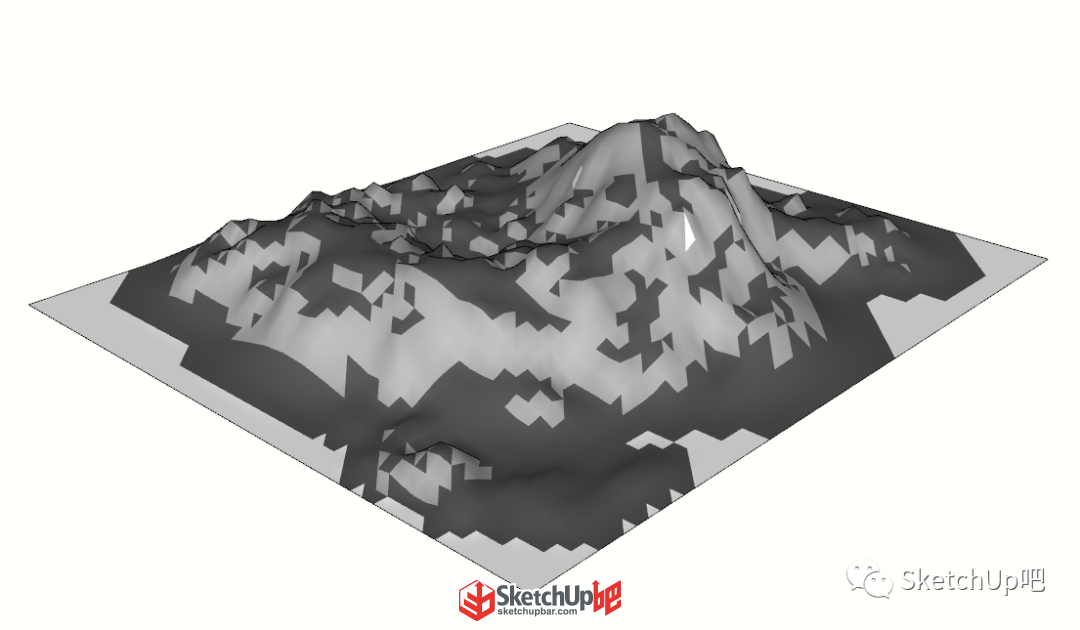

確定合適高度稍等片刻一個實體的地形就生成了。

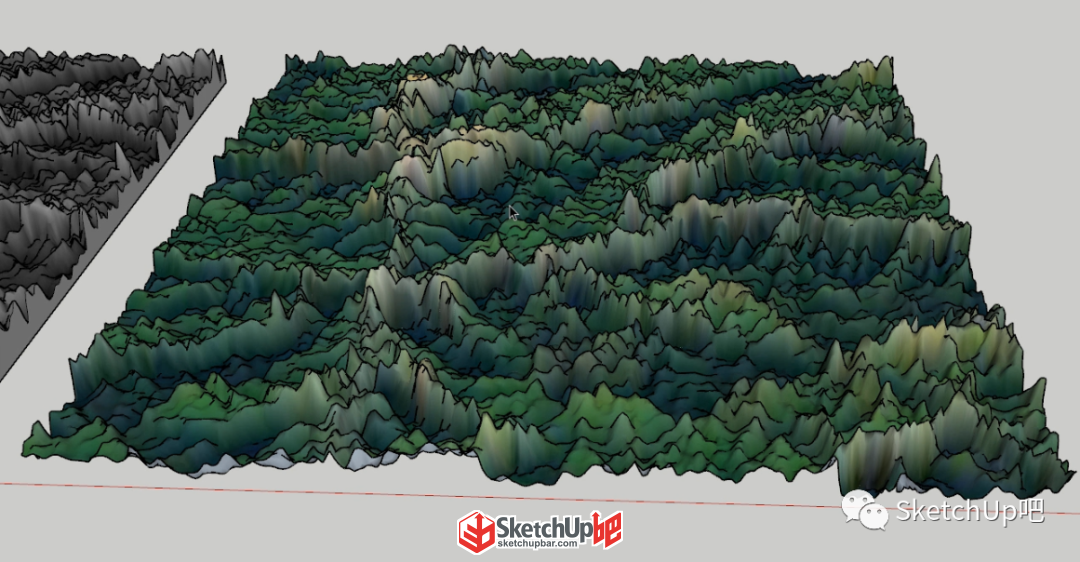

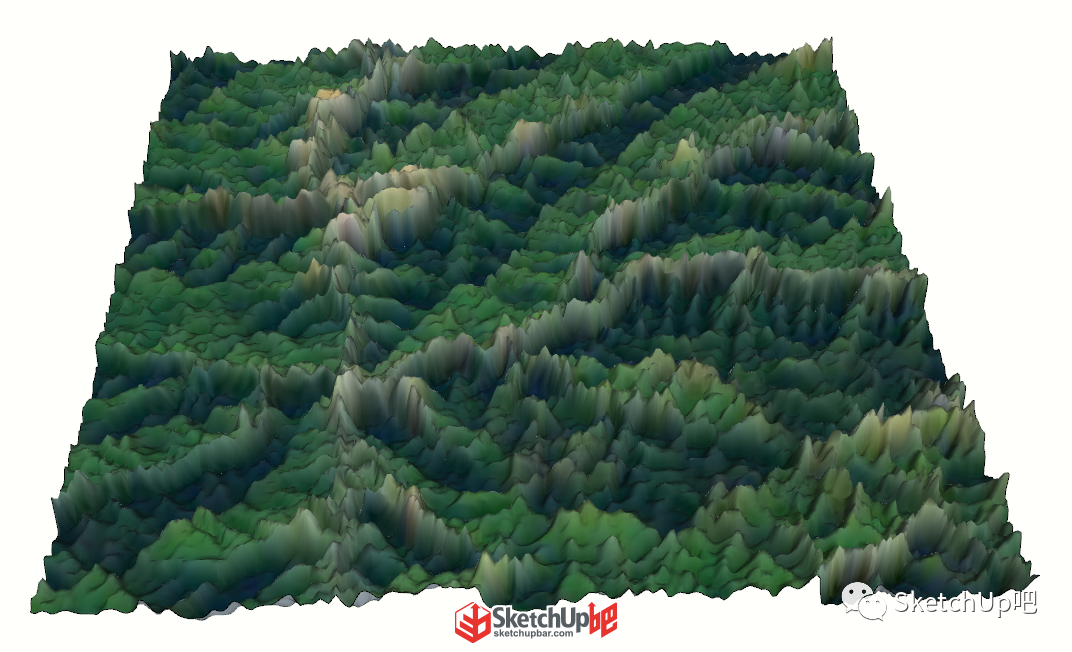

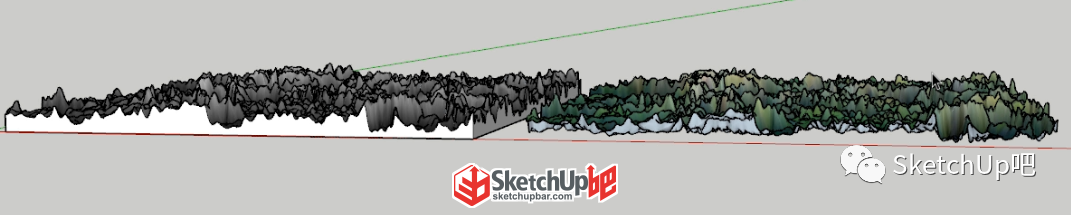

5、我們在導入彩色的取消勾選實體高程圖對比一下。

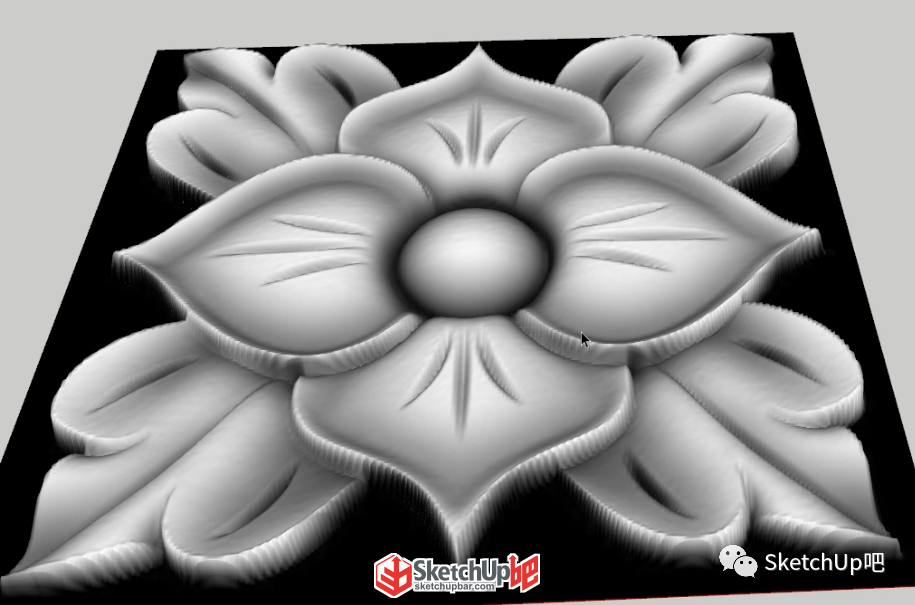

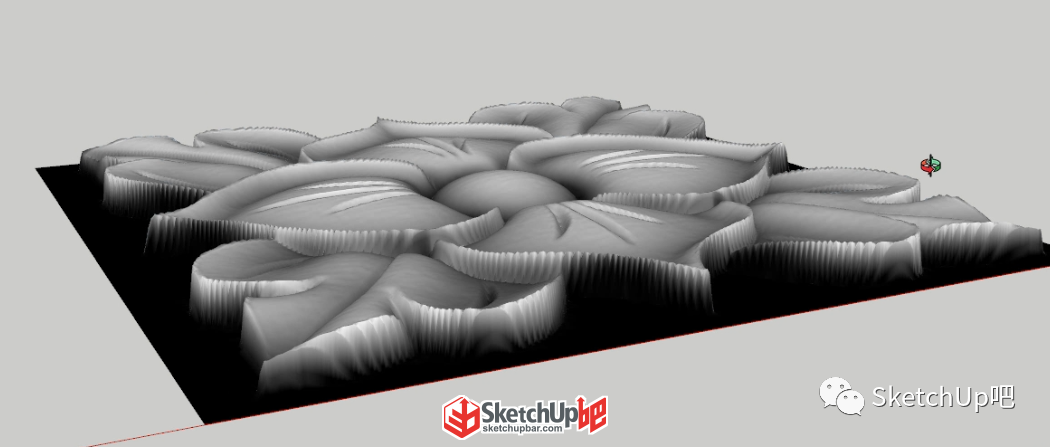

6、除了地形，位圖轉模型還可以制作浮雕。同樣的方法導入圖片設置合適高度就好了。

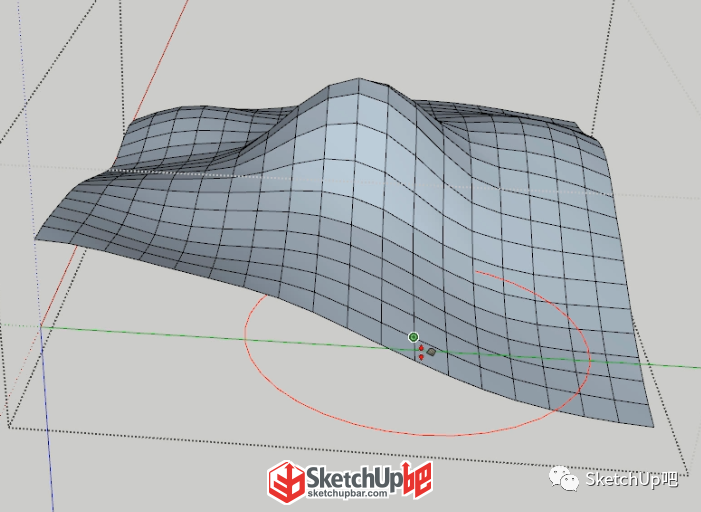

7、在su中如何通過顏色區別地形的高低變化？我們先使用使用沙盒工具簡單拉一個地形。

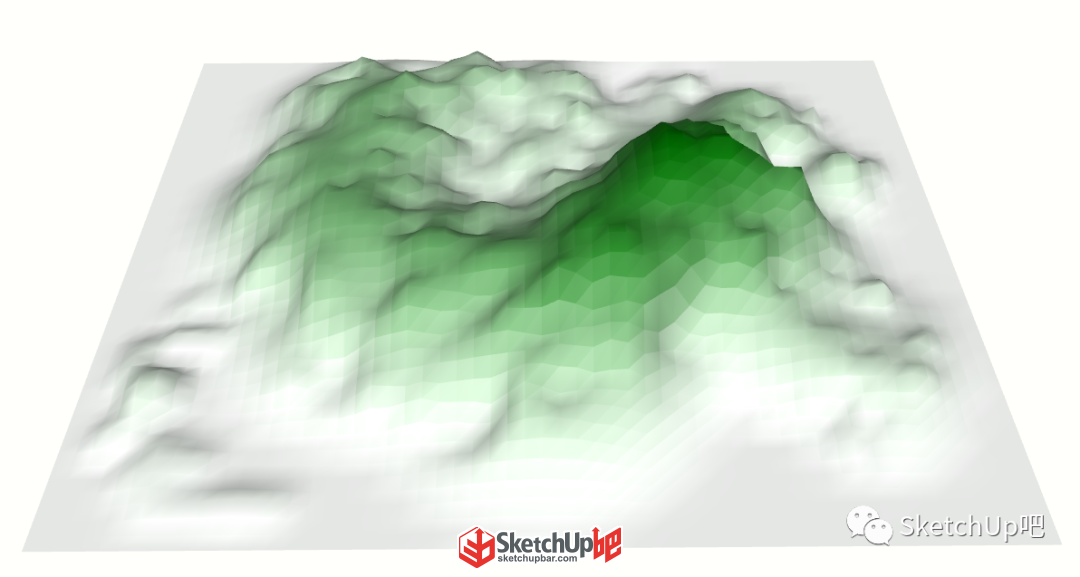

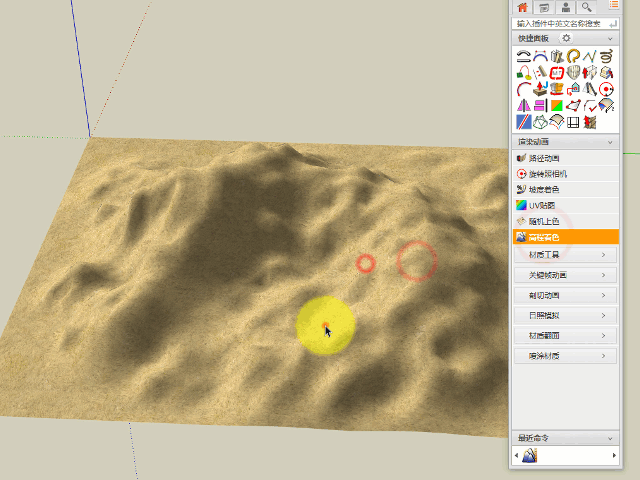

8、點擊使用高程著色（SUAPP編號418），設置最高、最低Z軸顏色點擊確認，稍微等一下下，地形高低就可以通過顏色表達出來了。
地形圖片轉模型你會了嗎？ 是不是很簡單 想了解什么插件可以評論留言告訴我們
