又到了公布懸賞作業的時候了 這一次題目是希臘阿爾戈號博物館
點擊圖片查看懸賞要求 注意?。?！ 吧友作品多圖來襲▼
什么是阿爾戈號博物館

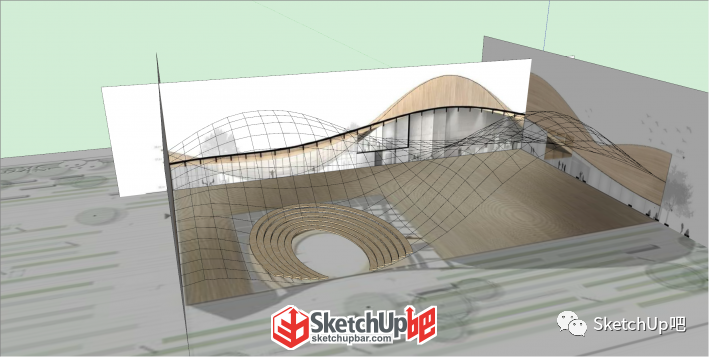

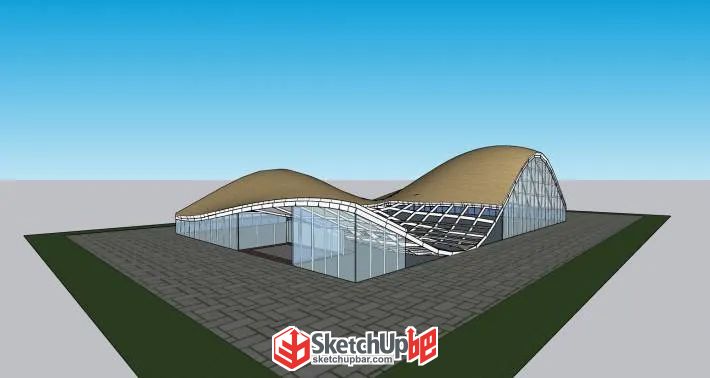

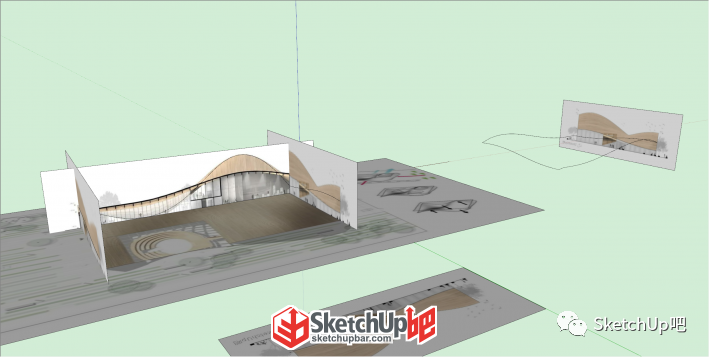

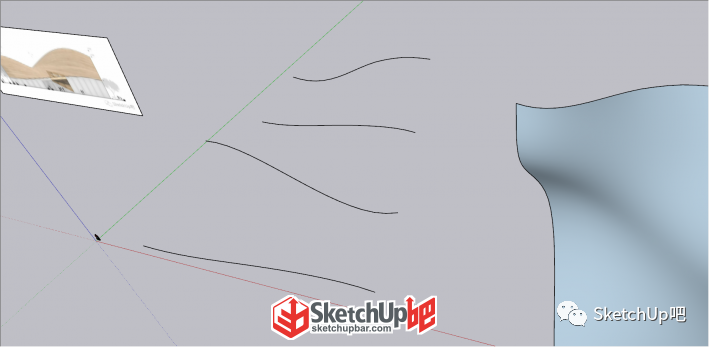

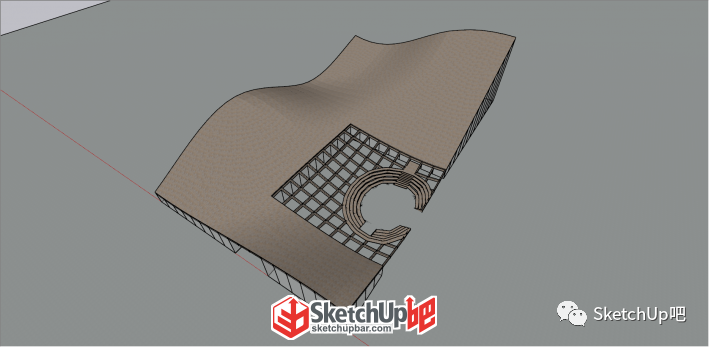

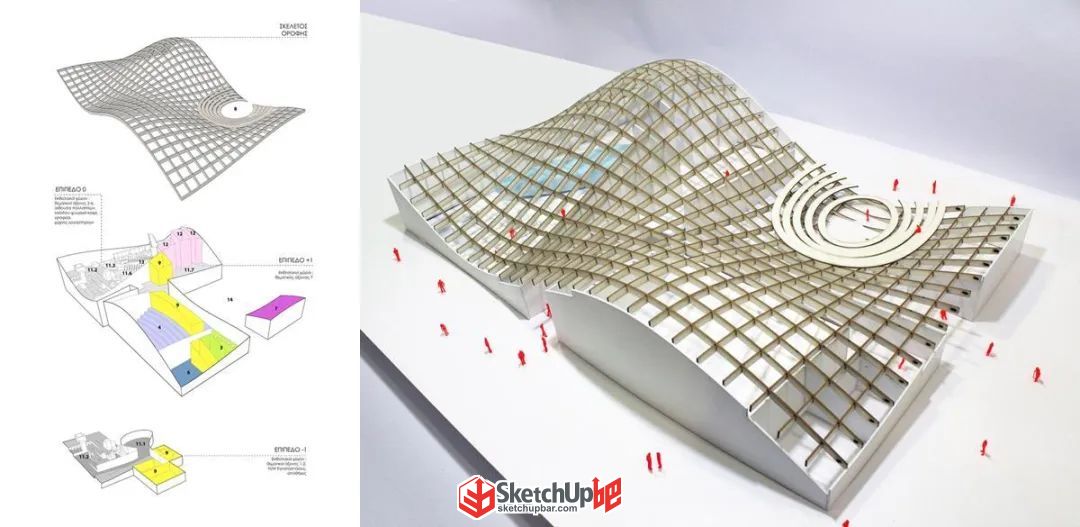

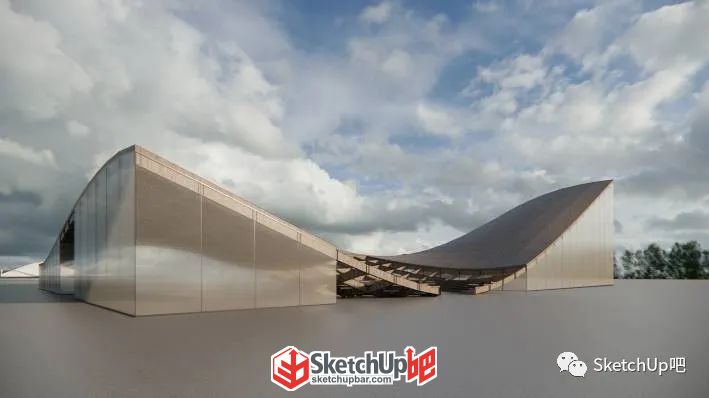

位于希臘沃洛斯的阿爾戈號博物館取材于Jason和50位阿爾戈英雄取金羊毛的的希臘神話。 博物館的空間由一個方形平面和雙曲木制屋頂構成。屋頂呈波浪狀，組成博物館基本輪廓的同時探索更多的可能性。屋頂兩處最高峰在內部為penteconter和IMAX劇場留出了空間，最低點接觸地面形成了一個可遠眺珀利翁山的露天圓形劇場。圓形劇場周圍是一個半壁合圍的柱廊，使咖啡廳和劇場大廳的空間在室外得以延伸。博物館的頂部由膠合層壓木梁制作的大跨度木質框架構成 一妹語音講解視頻 視頻錄制：瞬息千里 視頻配音：萬劍歸一 點擊以下鏈接即可觀看完整視頻完整視頻地址 455066335 1、參考圖片進來貝茲曲線（SUAPP編號96）描個邊，自己加了條線，目的是后面生成網格更均勻，之后將4條線轉換為固定段數多段線，段數同參考圖網格數（短邊17，長邊27）。

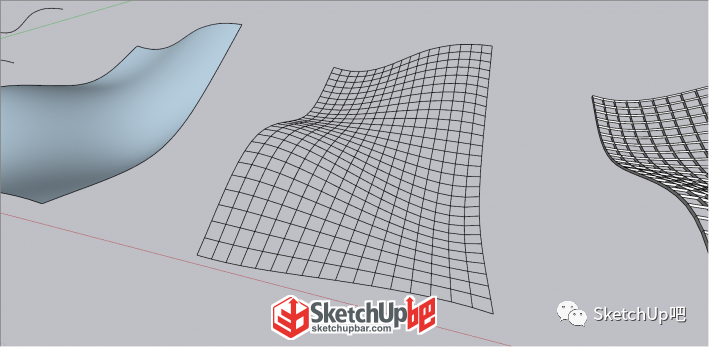

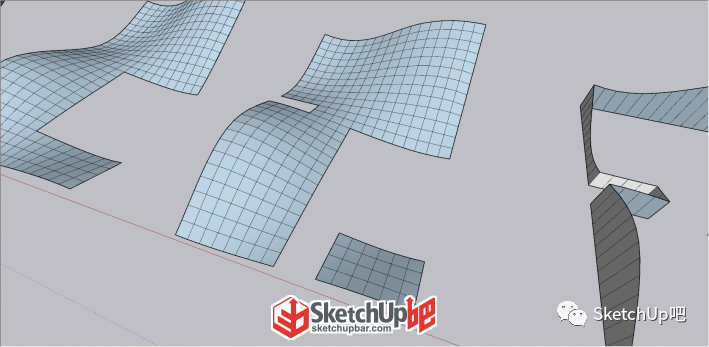

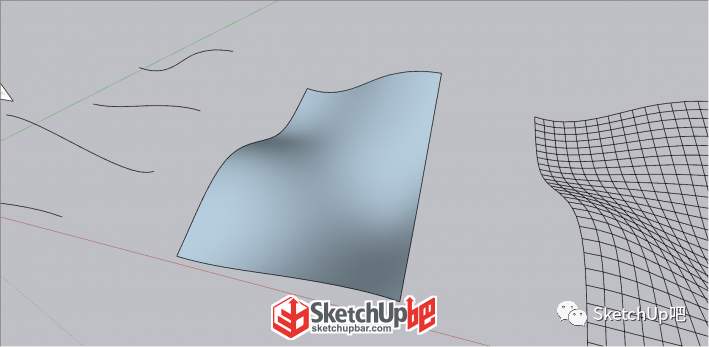

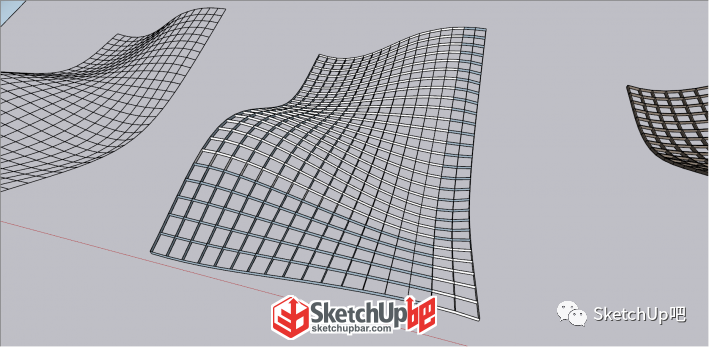

2、使用曲線放樣（SUAPP編號427）制作屋頂，調整分段數，生成曲面和網格。

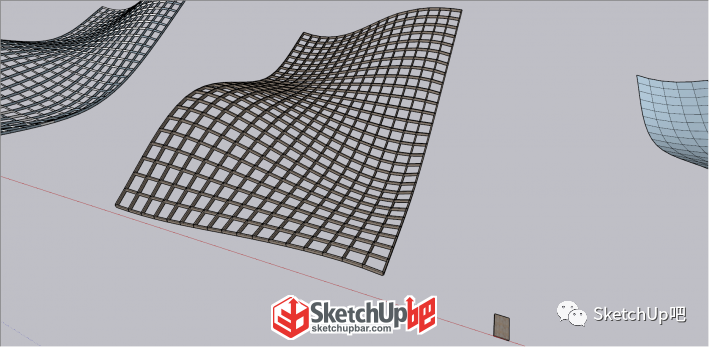

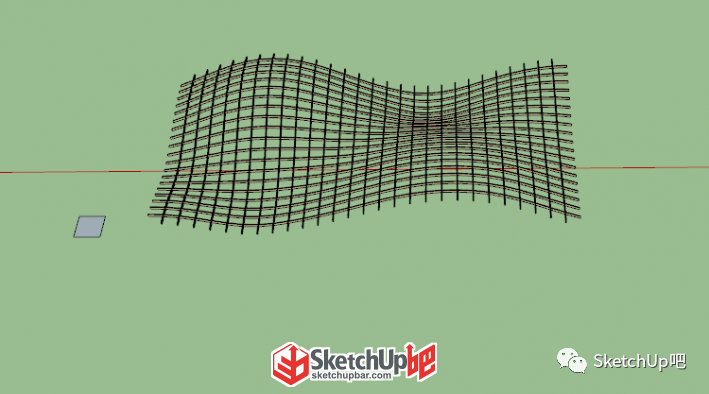

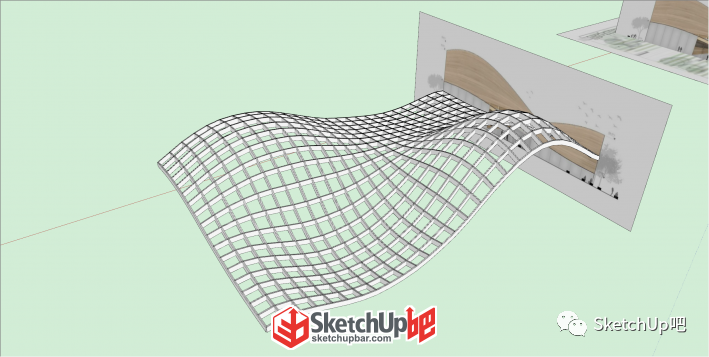

3、對網格縱向拉線成面（SUAPP編號156），之后使用面轉組件（SUAPP編號242）制作屋架檁條。

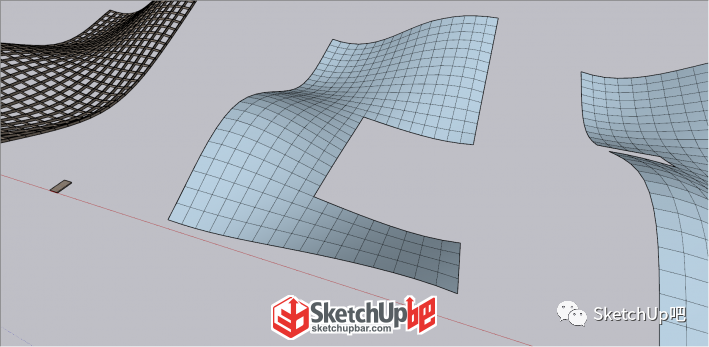

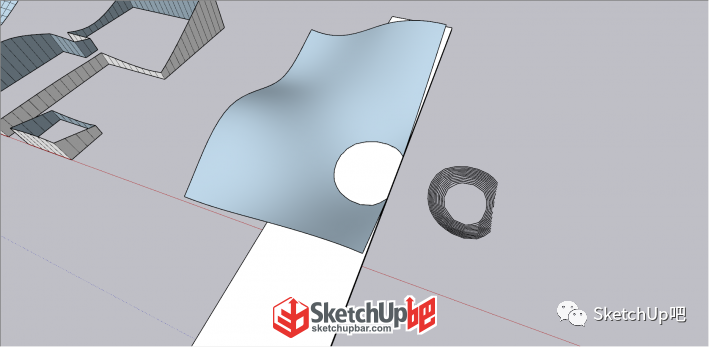

4、參考原圖在曲面上切出洞口，拷貝一份，之后一份矢量推拉（SUAPP編號94）厚度做屋面，另一份繼續挖洞，留下墻體輪廓。
5、用只選邊框插件留下邊線，復制，之后Z軸歸零（SUAPP編號55）壓扁邊線，原位復制之前的邊線，使用曲線放樣工具生成墻面，再次使用面轉組件工具將墻面網格轉換成有邊框及厚度的玻璃墻（這里生成的組件不會全部關聯，所以要先給制作的組件賦材質）。

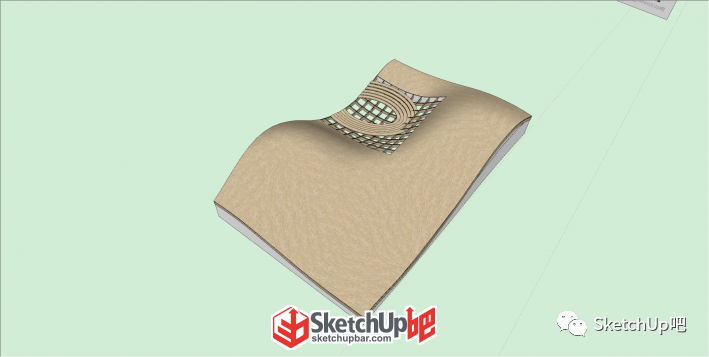

6、拿出之前的曲面在最低處用等高的平面交錯出臺階的輪廓，之后偏移推拉等操作出臺階。

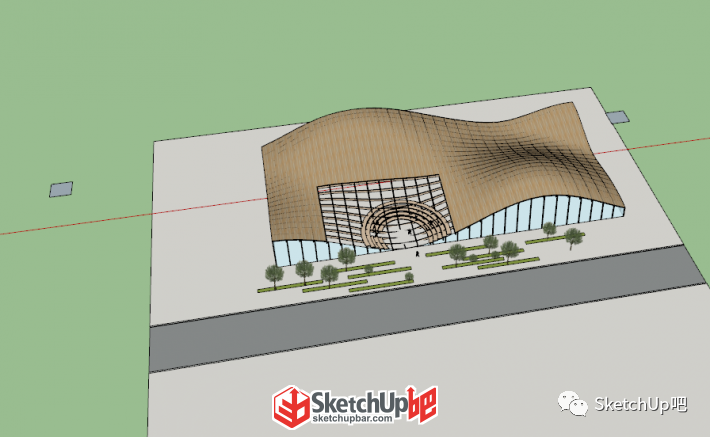

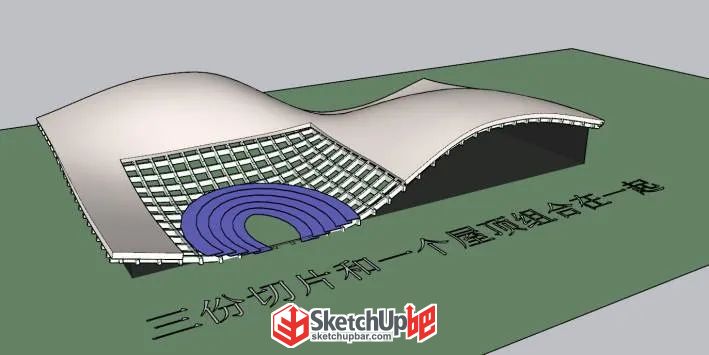

7、因為屋架檁條是面轉組件生成的，所以可以方便的按照參考圖將需要打斷的檁條直接刪除，最后整合在一起就完成啦。

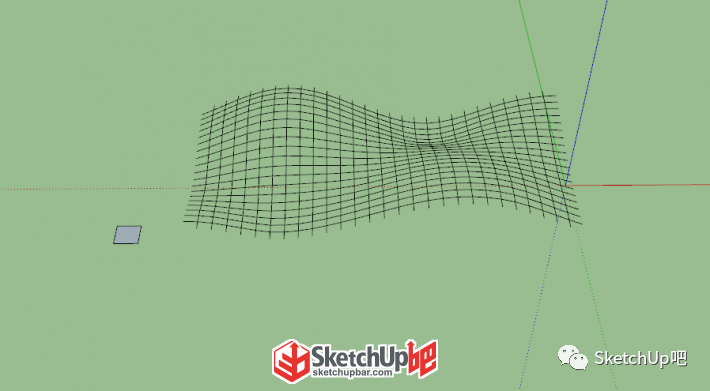

DamDad 1、使用輪廓放樣（SUAPP編號427）選擇UV線，得到底層的網格。

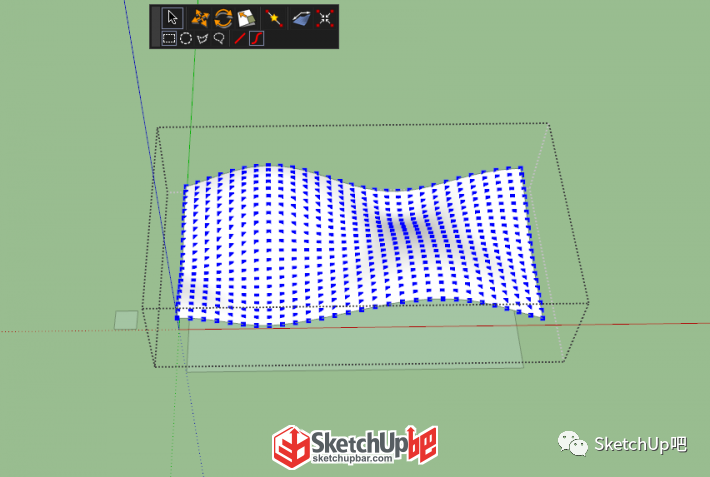

2、使用頂點編輯（SUAPP編號263），把網格拉到合適的尺度。
3、用沙盒工具封面，留做天花板。
4、用之前得到的UV線使用拉線成面和加厚推拉等到天花板上的網格構架。
5、根據平面圖得到室外的條形坐凳和露天的空間。

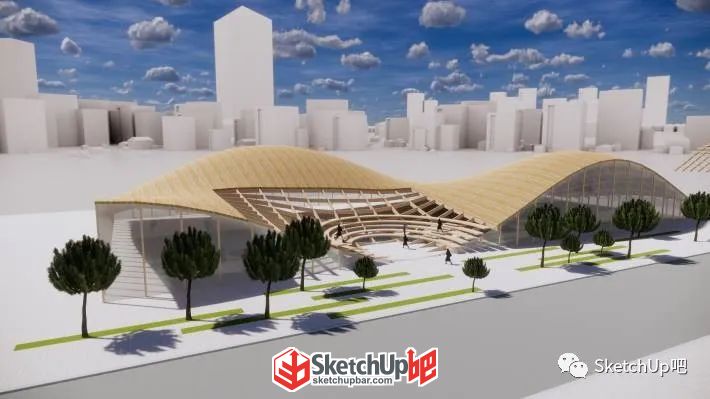

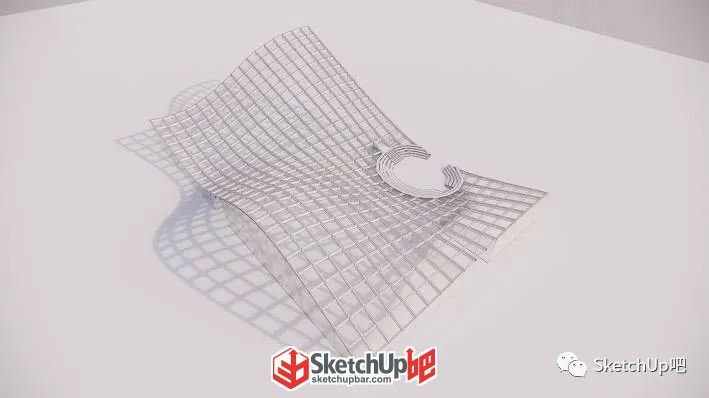

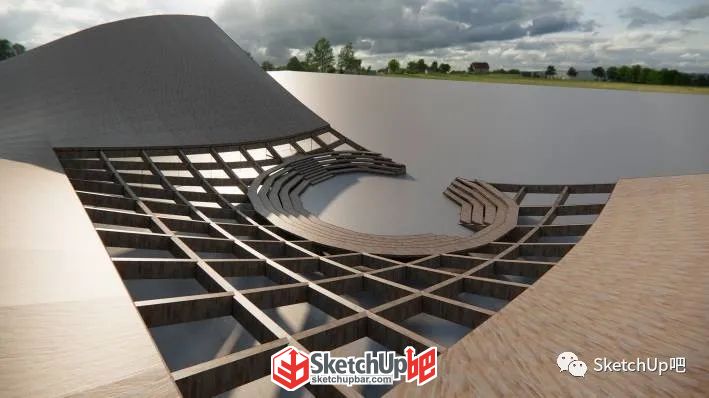

6、將各個部分合起來，等到完整的模型。

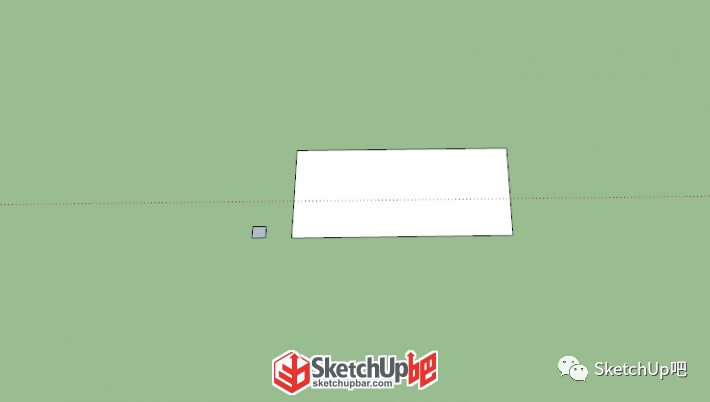

legendzero 1、畫個面。

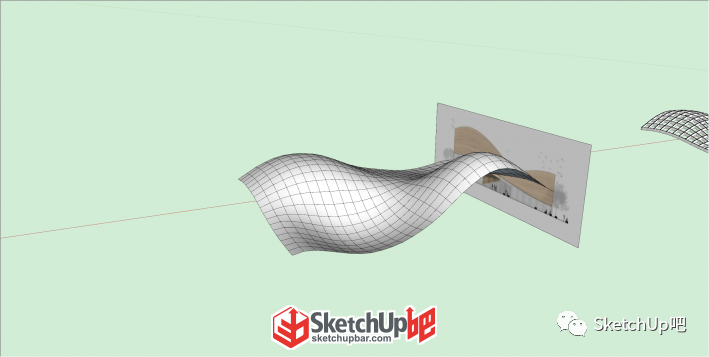

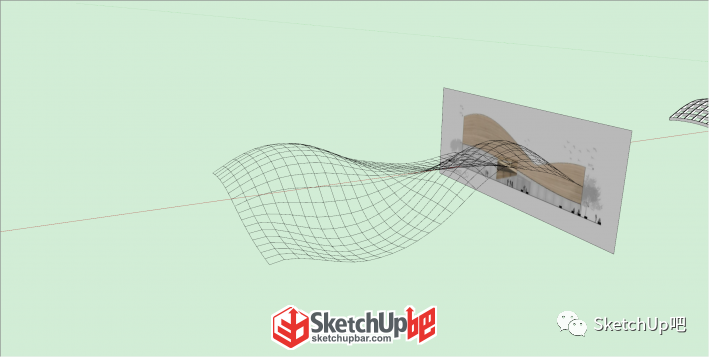

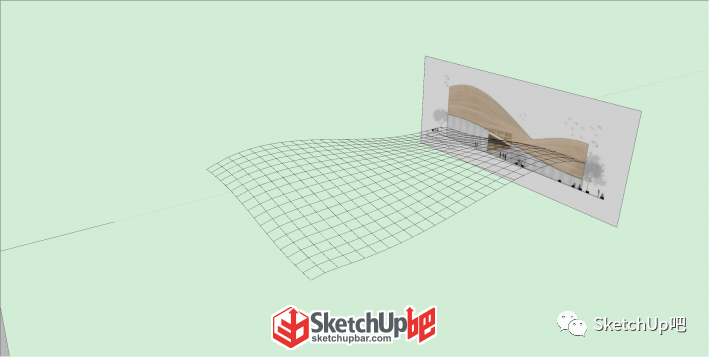

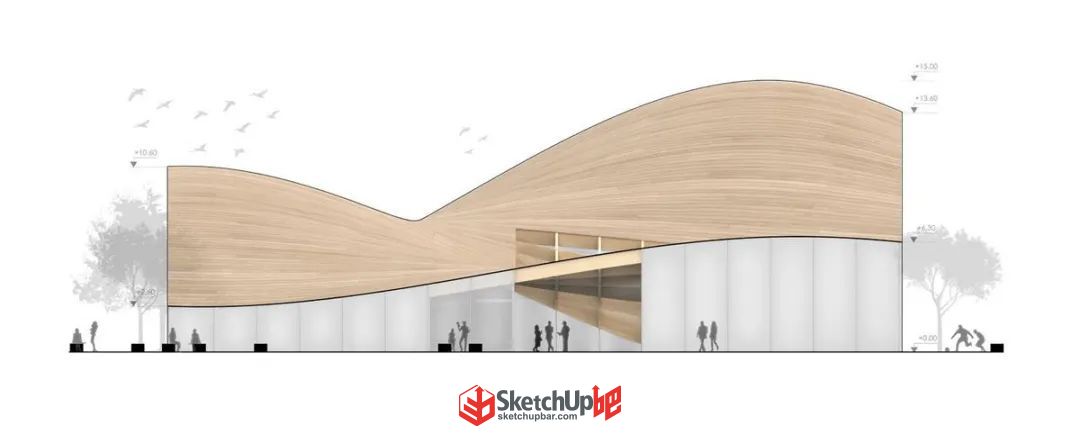

2、根據立面圖用頂點編輯器拉出高度。
3、四邊面工具（SUAPP編號71）選出結構線。
4、生成檁條。

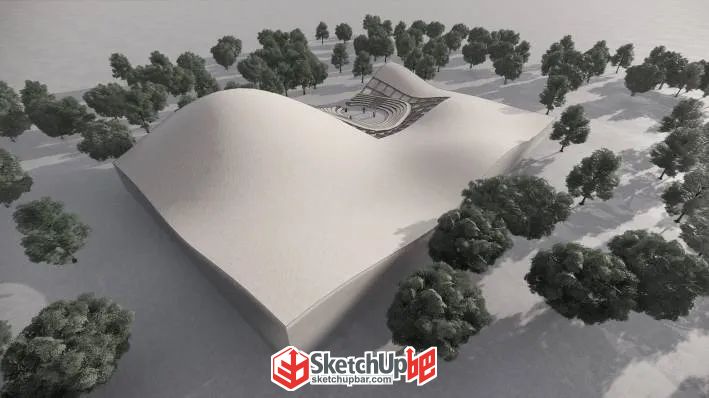

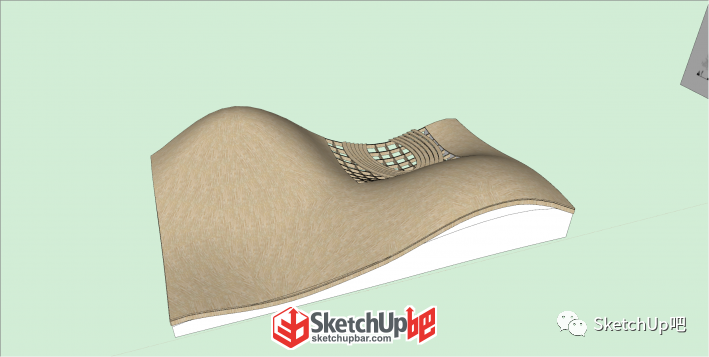

5、把屋頂跟其他結合在一起。
更多視頻教程歡迎鎖定SketchUp吧 【超級講吧】欄目
