今天要帶大家來浪一浪 怎么個浪法呢~

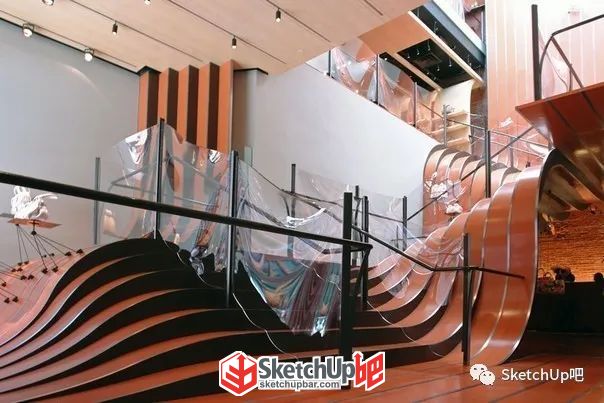

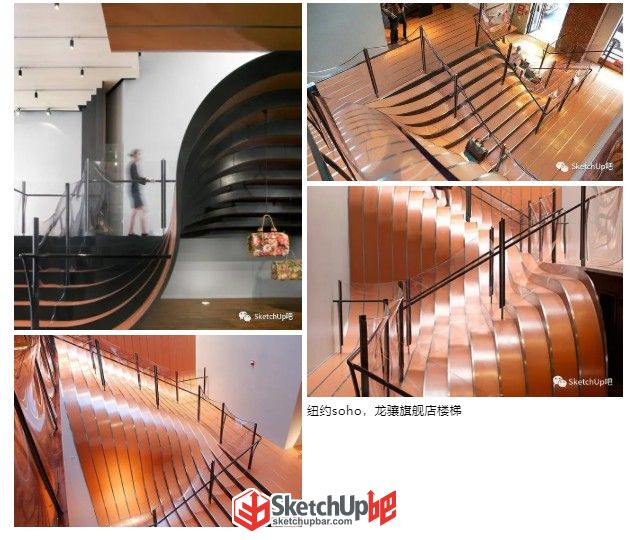

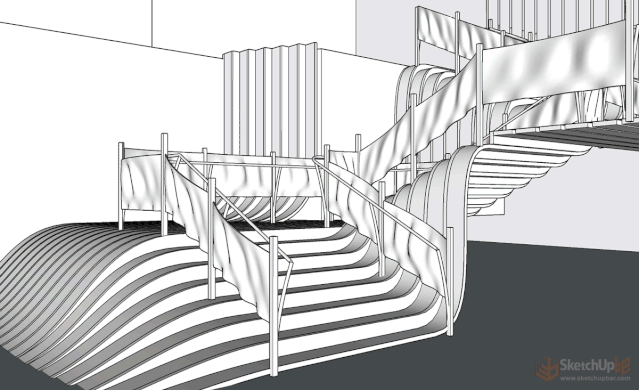

標準的樓梯咱們見得多了 這么浪的你們見過嗎？ 臺階和扶手都是如此的浪~ ▼

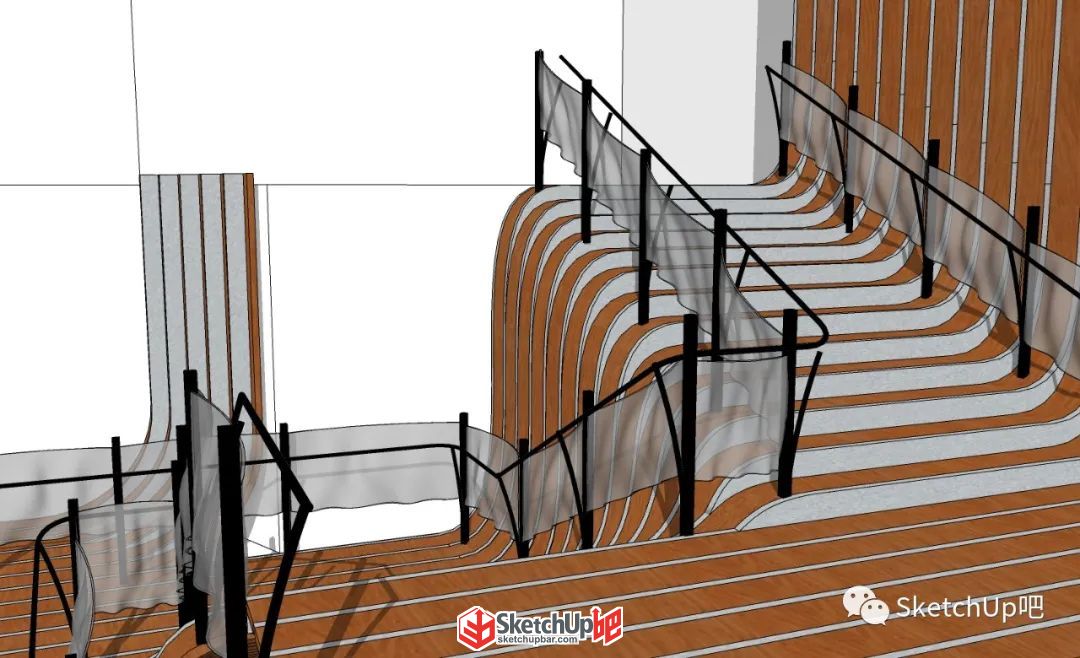

案例來自SketchUp吧建模直播·第10期 來看看建出來的成品吧 ▼
那么這么浪的樓梯是怎么做的呢 視頻教程在此
彈姐帶字幕視頻教程 視頻錄制：SketchUp吧—彈指神通 完整視頻點擊下方鏈接進入 圖文教程

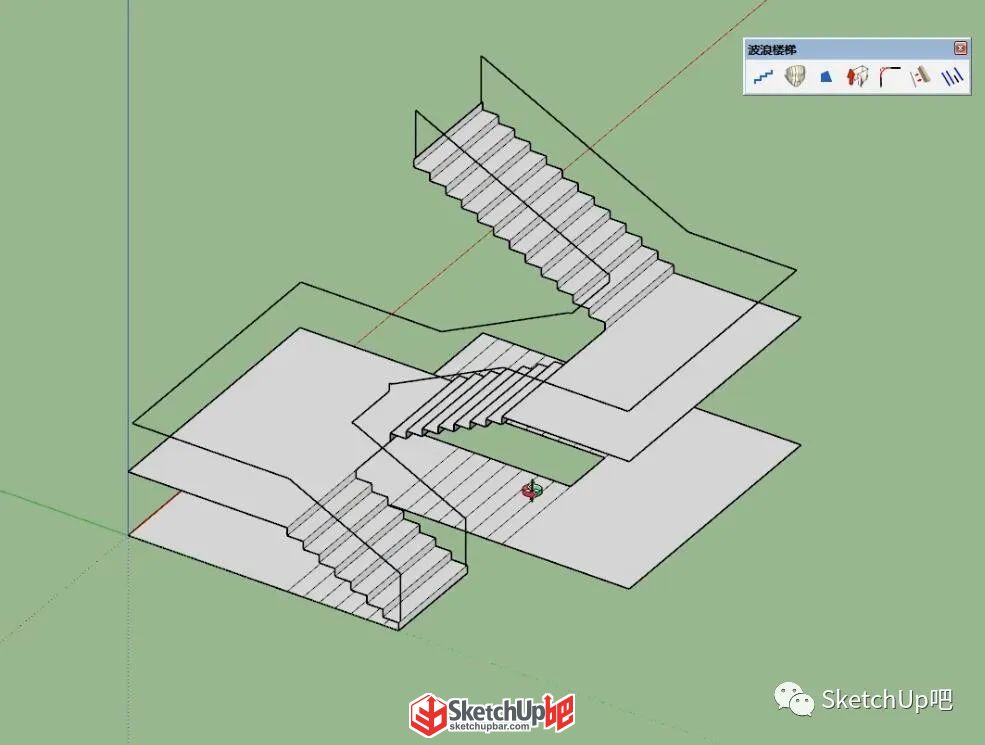

樓梯很快就生成了，還可以選擇是否要扶手，這里我們要了，后面有用噠！

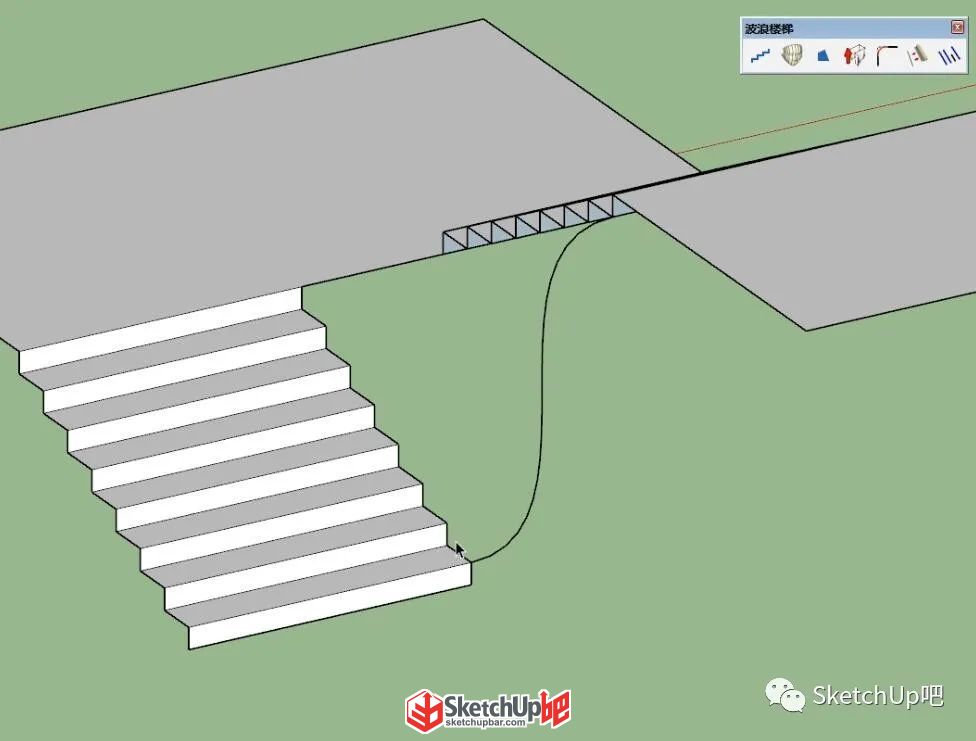

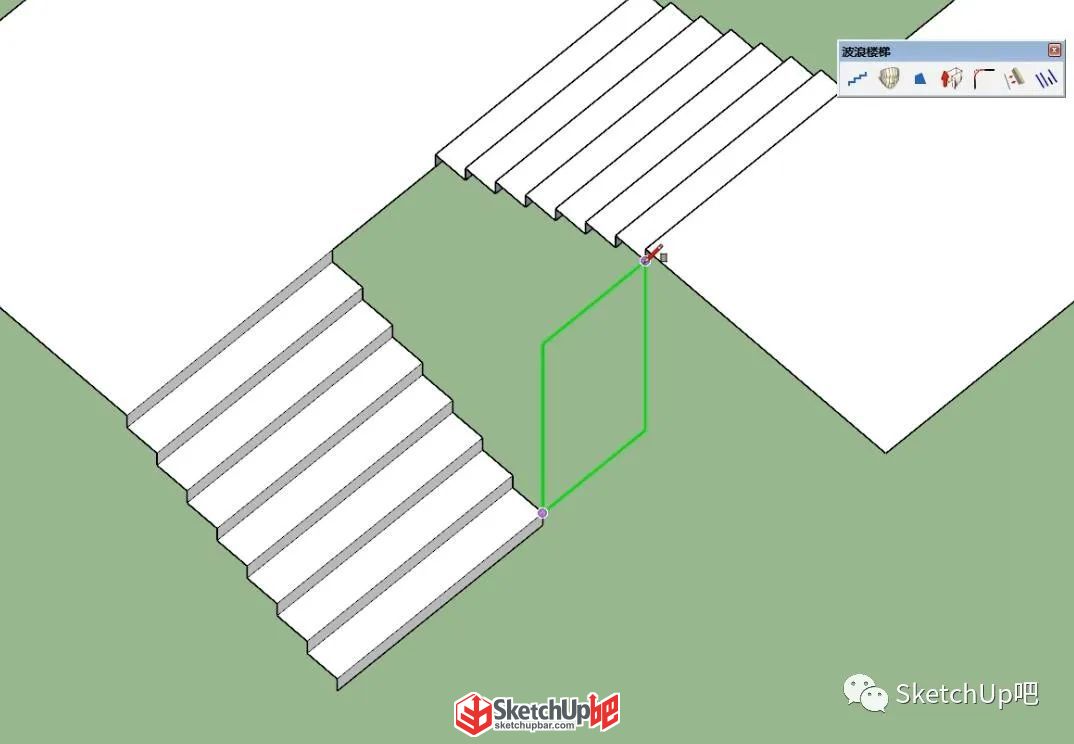

然后參考實景圖在有波浪的位置上畫曲線，先畫一個參考面

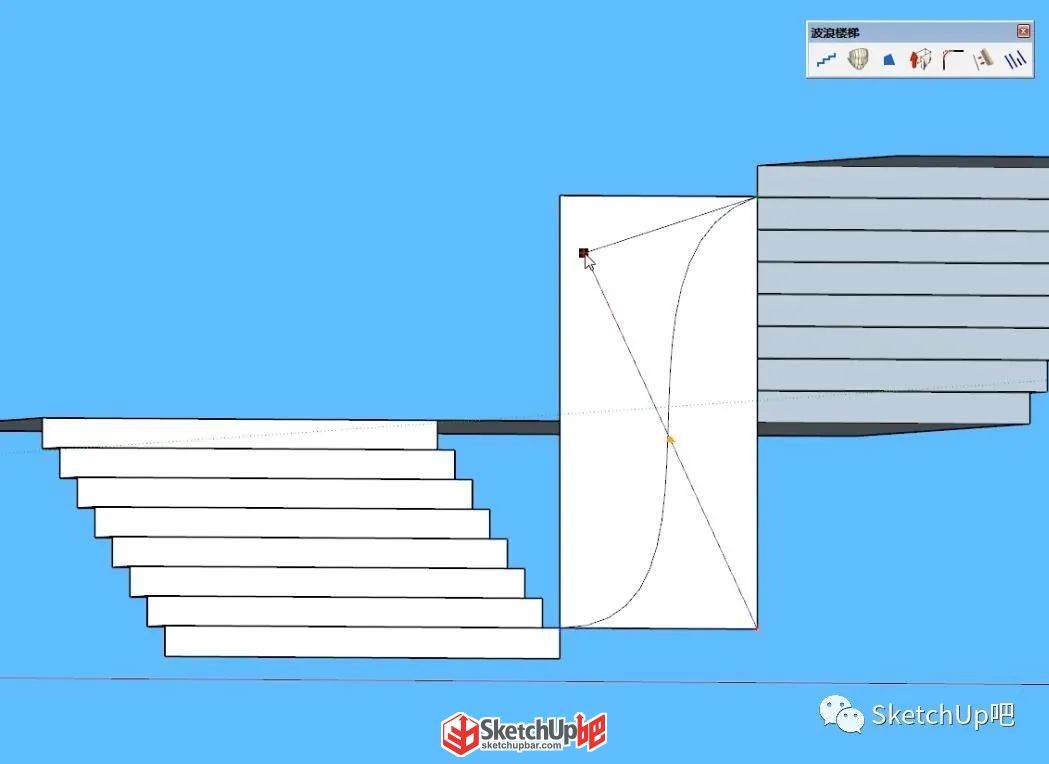

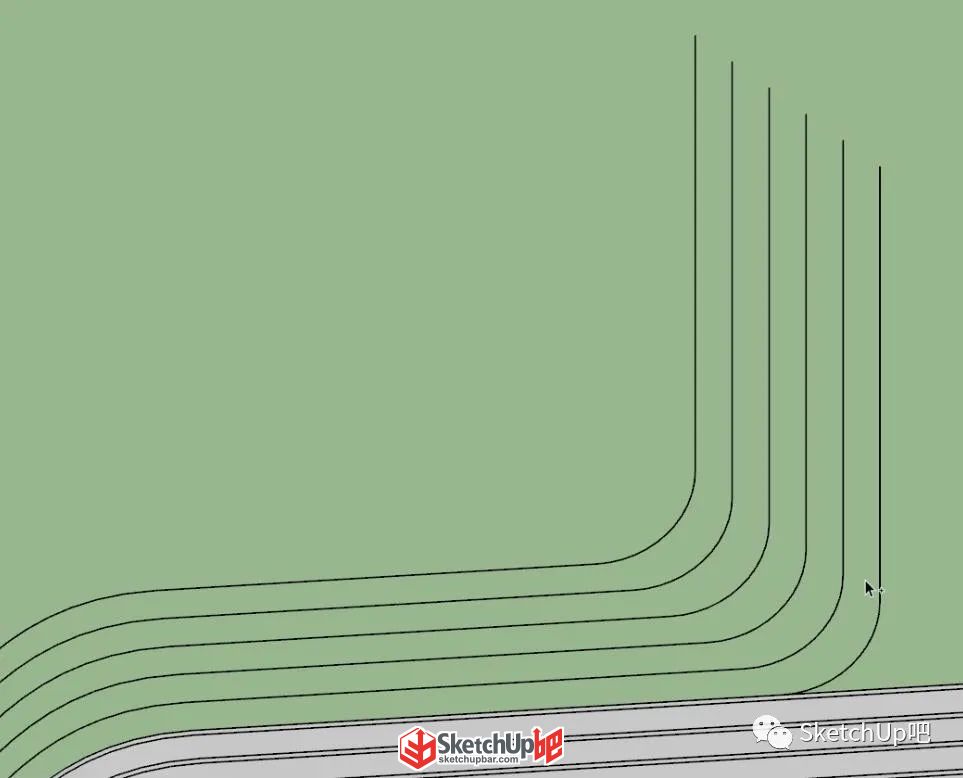

然后就用【貝茲曲線】（SUAPP編號96）在參考面上把曲線畫出來

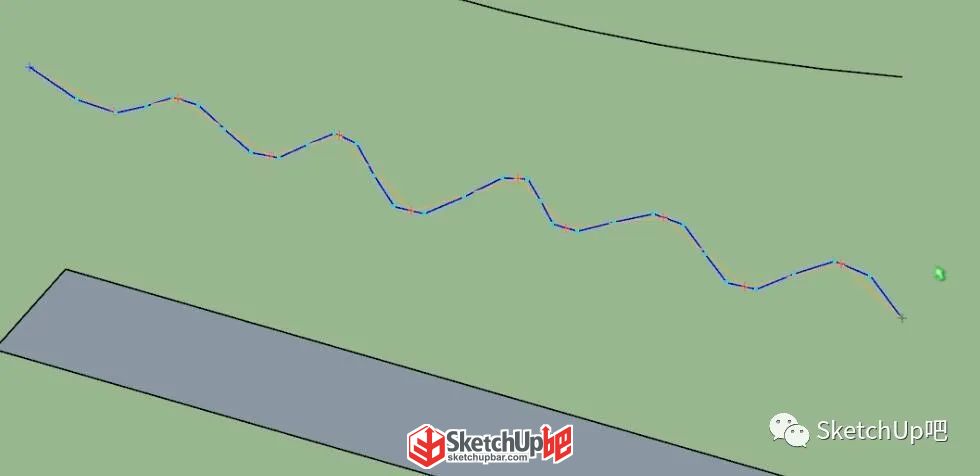

曲線就畫好啦

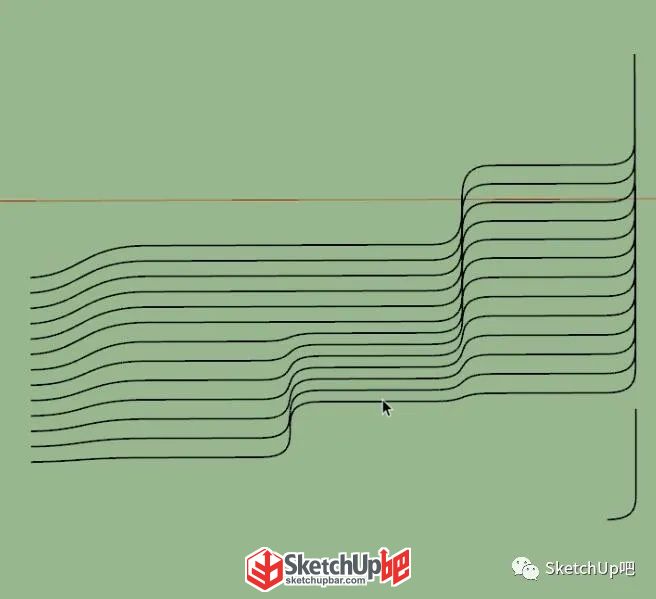

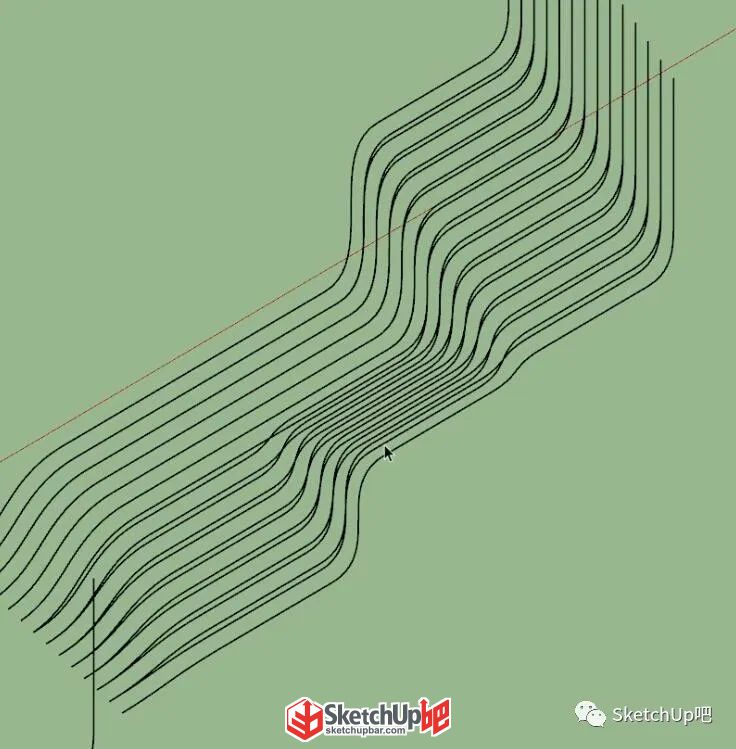

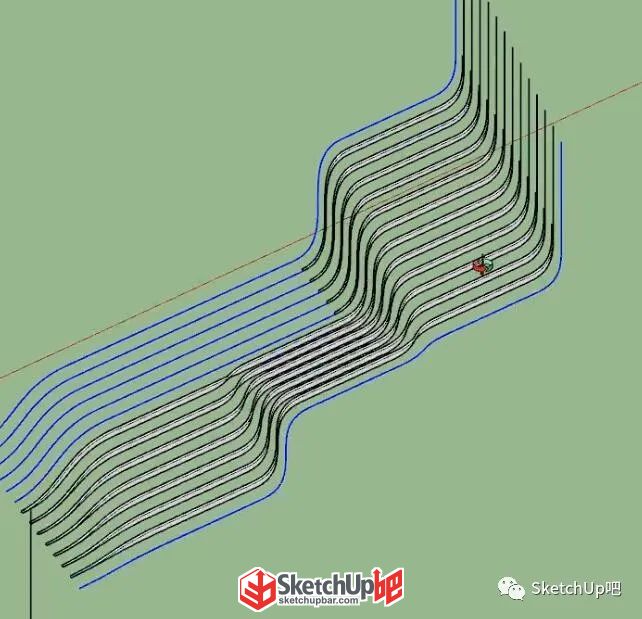

然后參考實景圖把所有需要的的曲線先布好

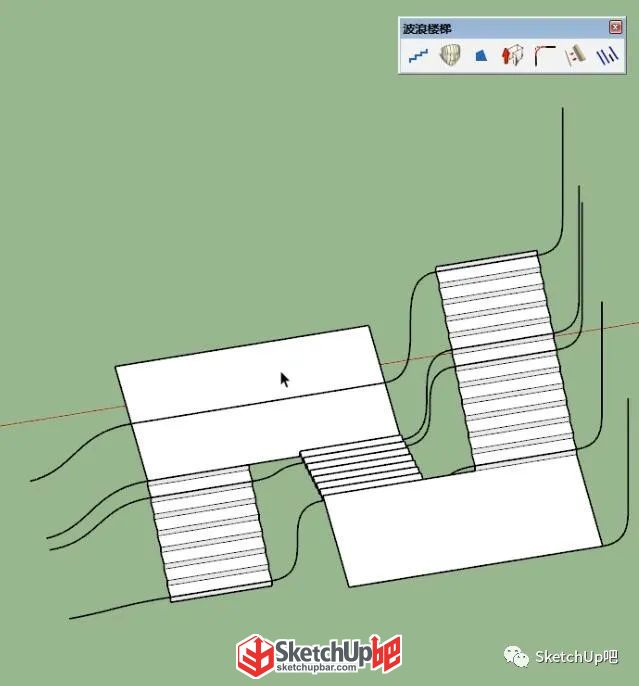

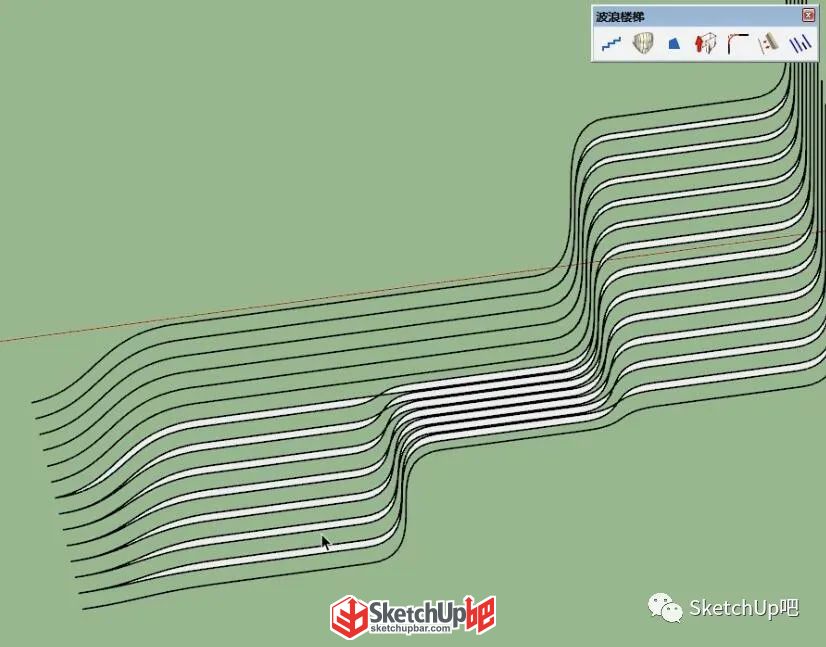

布好之后就可以使用【曲線放樣】（SUAPP編號427），調整一下段數，生成橫向線段，這樣我們樓梯的雛形就出來了

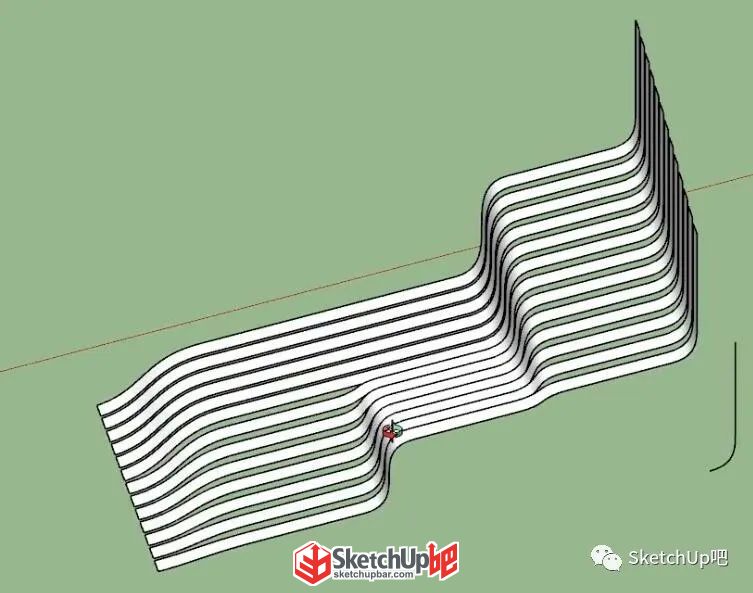

由于樓梯的踢面部分有一點特別，所以我們這里分兩部分來做樓梯，先來做踏面，全選線條后直接使用【拉線成面】（SUAPP編號156）將踏面的寬度做出來
來做踢面部分，先將線條整體向前復制一步，然后踢面部分輪廓就出來了
使用【封面工具】（SUAPP編號413）將閉合的部分封面
然后【超級推拉】（SUAPP編號94）拉出厚度
剩下線條的部分全選后【拉線成面】（SUAPP編號156）拉出厚度
然后將兩部分對齊，樓梯主體部分基本就做好了
然后來做兩個平臺部分，一二層的平臺上墻部分呈現出臺階狀，所以我們先把臺階狀的線條布好，然后再使用同樣的方式將面封好
這樣這一層就做好了，再把第二三層的平臺做好對齊就可以了
接著是欄桿部分，我們第一步得到的欄桿就要發揮作用啦！先來做橫向的欄桿，這層欄桿要比外圍欄桿小一圈，所以我們先把欄桿的線條向里縮一點 首先將欄桿的線條【拉線成面】（SUAPP編號156），隨便給一個高度

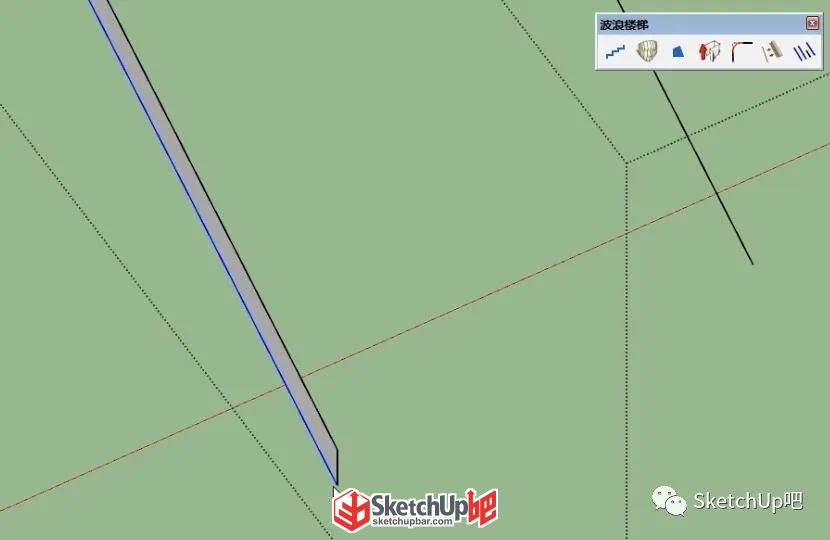

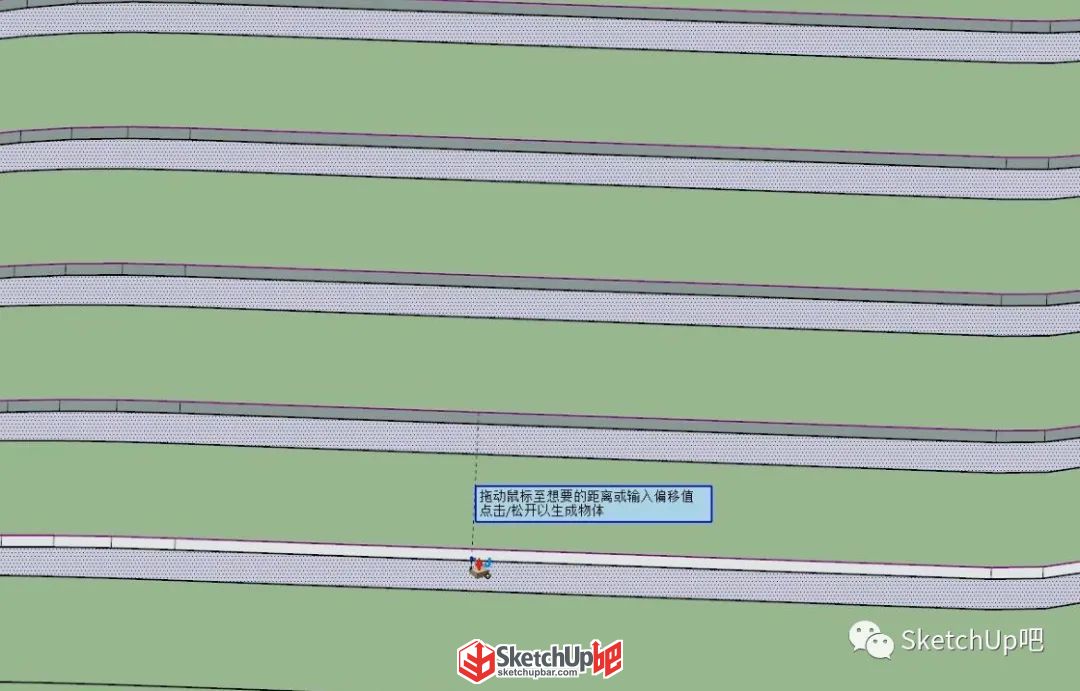

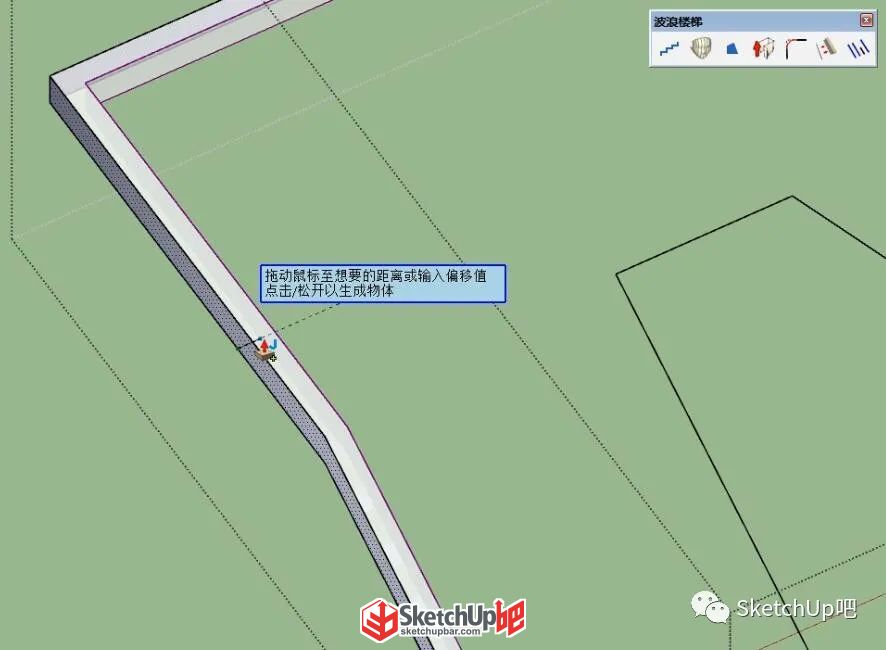

然后向內超級推拉，最里面的這一層上部的線條就是我們需要的欄桿的路徑啦！

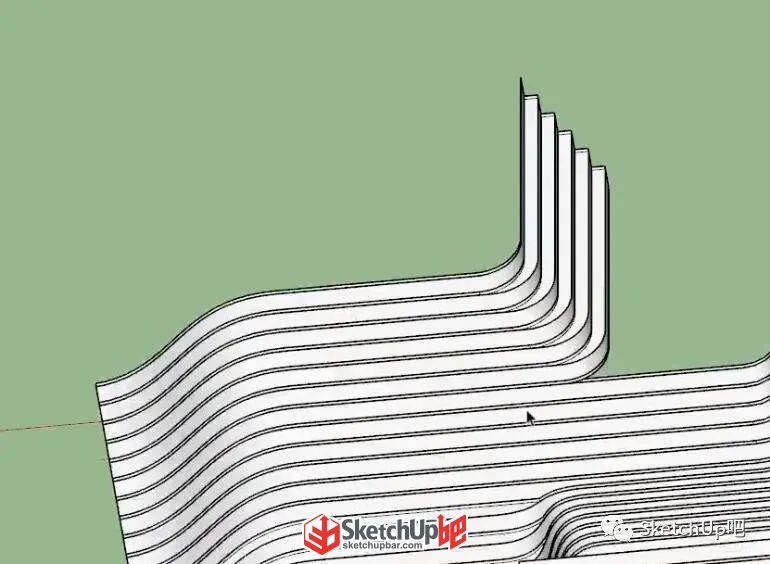

然后我們把多余的部分都刪除，只保留欄桿路徑

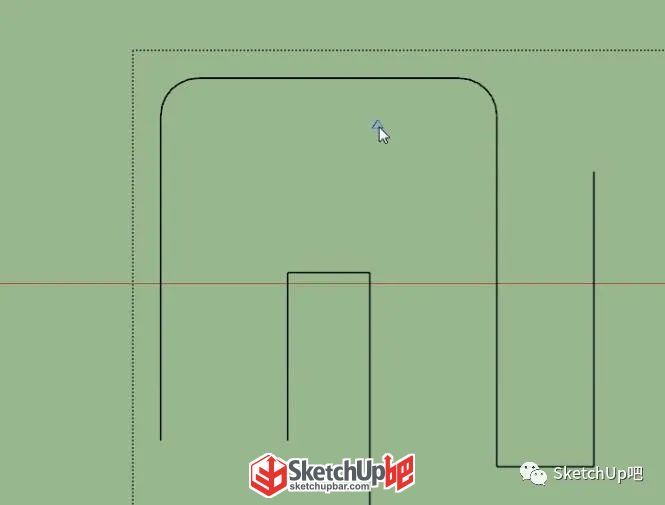

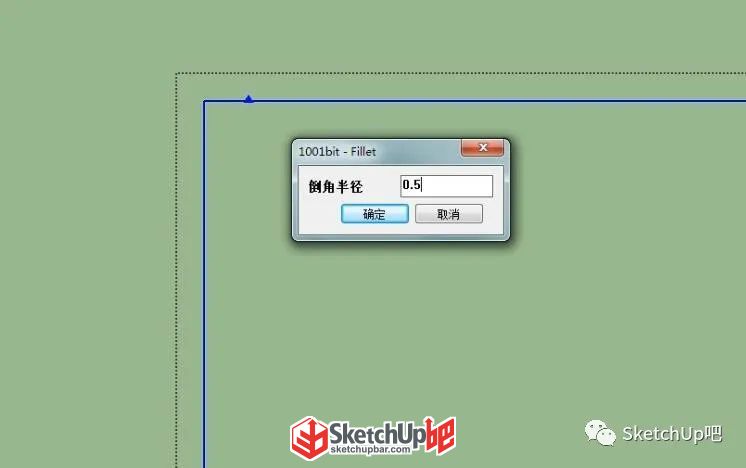

欄桿拐角部分有個圓角，使用【1001工具】（SUAPP編號251）中的線倒圓角，輸入半徑就可以了！
圓角就導好了

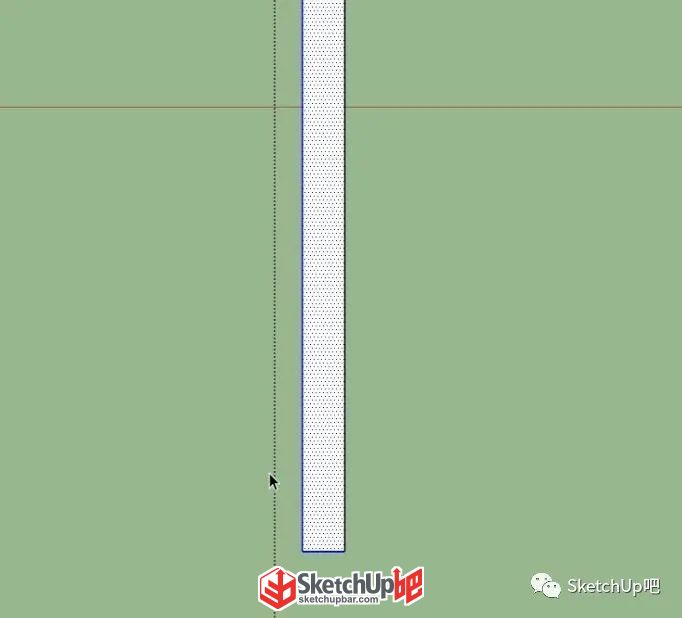

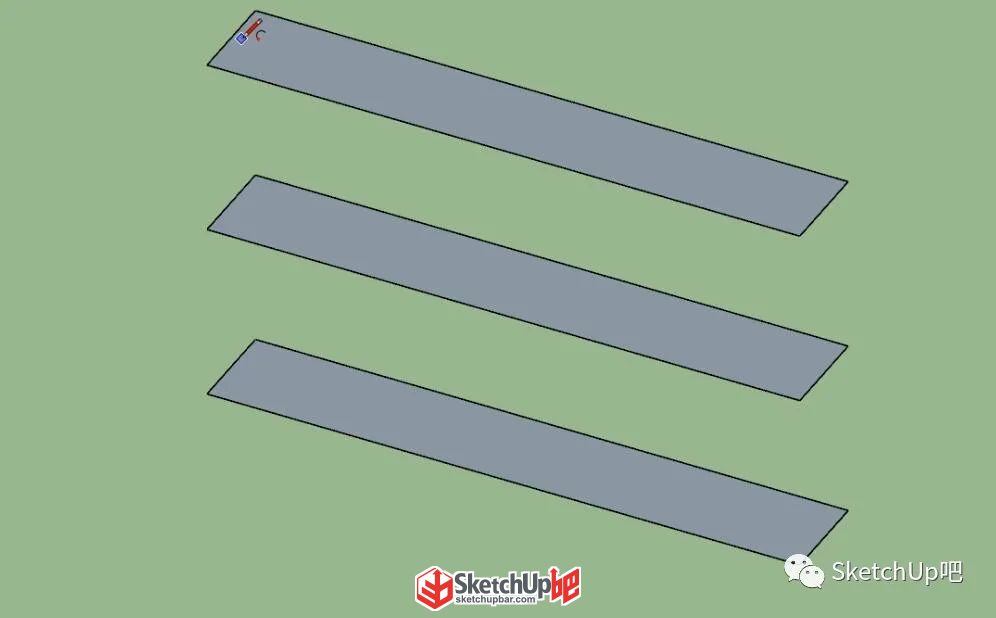

接著來做欄桿部分的波紋擋板，先畫3個參考面

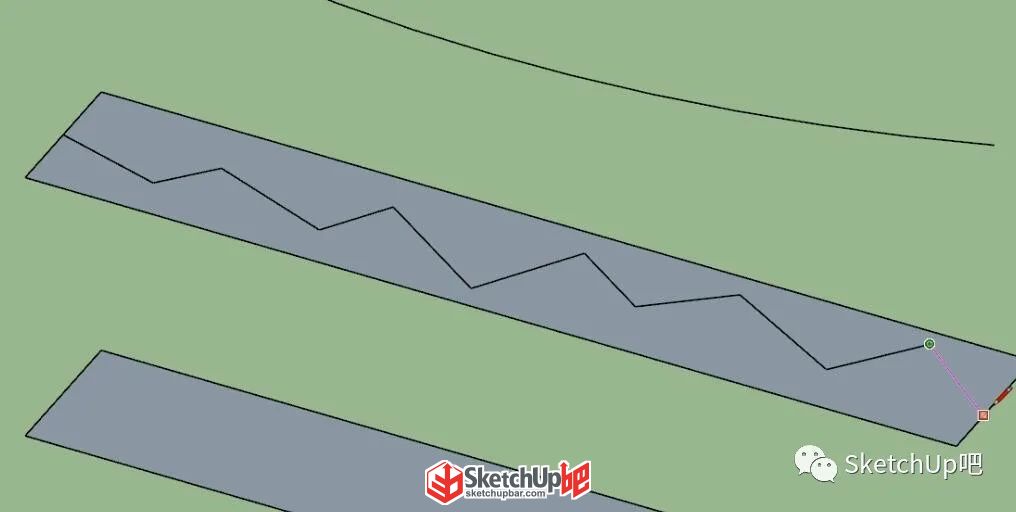

鉛筆工具勾出大致的走向

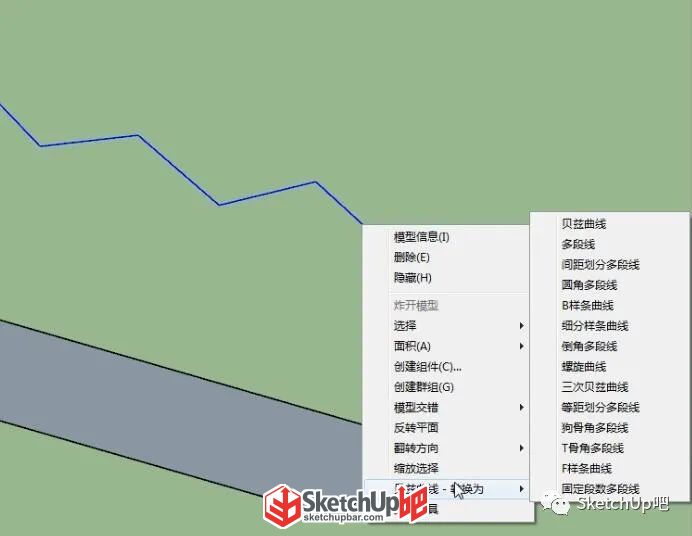

刪除多余的部分，保留線段，全部選中后右鍵轉化為樣條曲線
直線就掰彎啦！

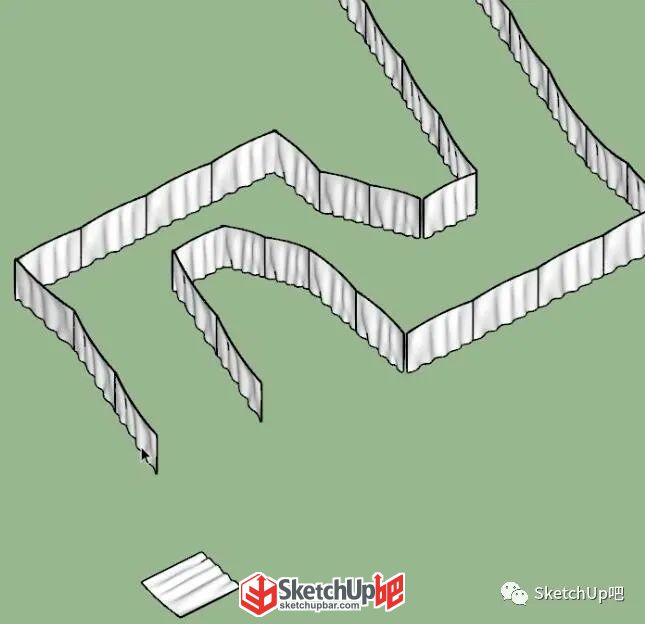

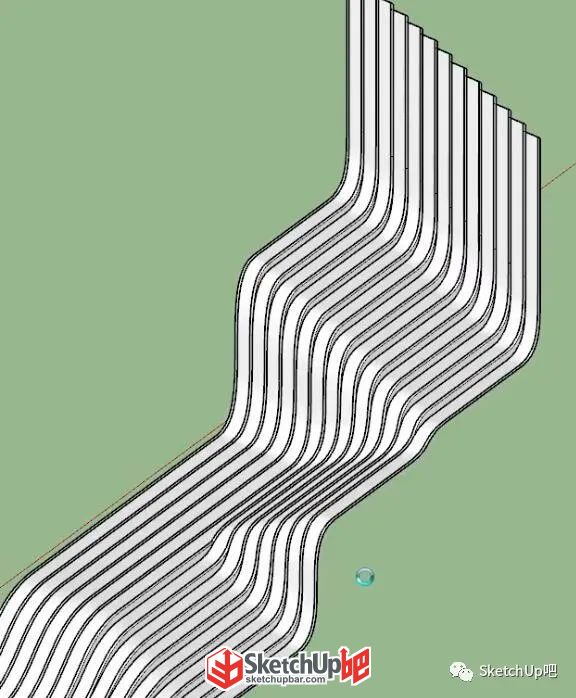

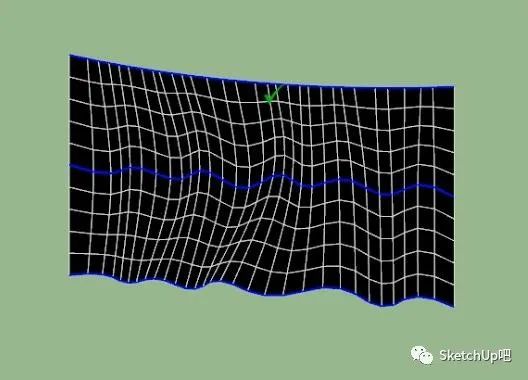

最后選中3條線段進行曲線放樣，就得到我們的擋板啦！

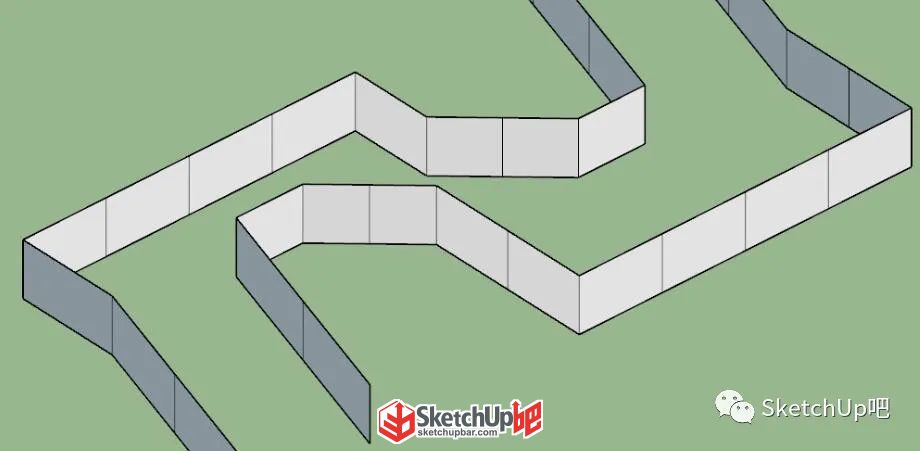

然后將欄桿路徑垂直方向拉線成面，得到擋板的高度，將面進行劃分，畫出擋板的數量
再將擋板標準段使用【批轉組件】（SUAPP編號242）中的面轉組件，將所有的平面轉化為擋板，就完成啦！

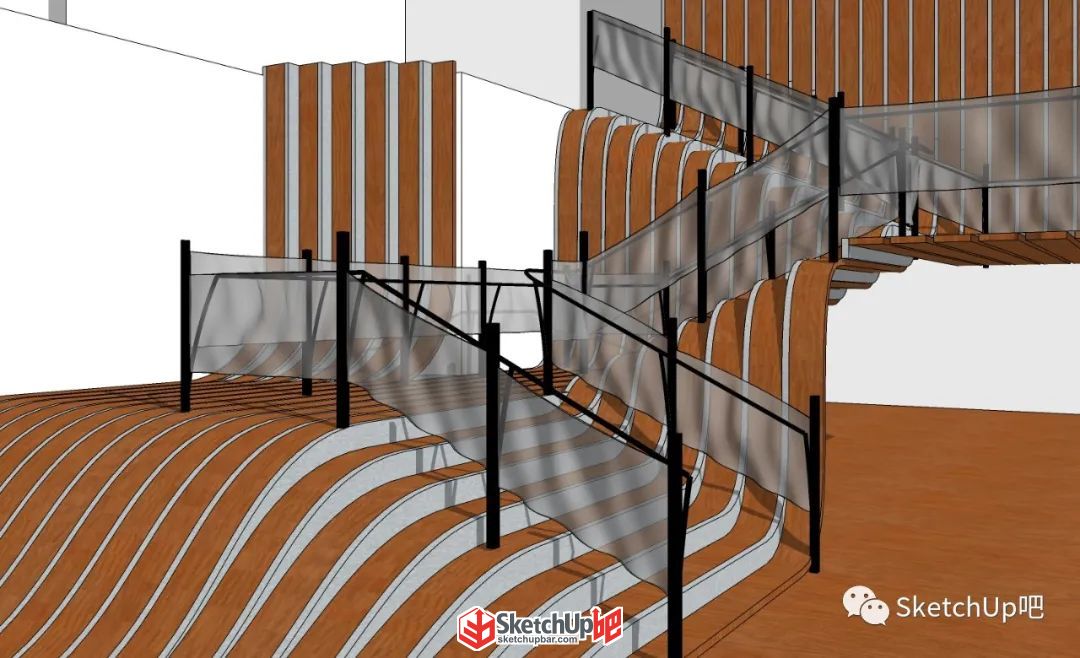

最后，各部分對齊，完成！
