今天小吧要給大家安利的插件是

拉繩工具

他可以快速的完成

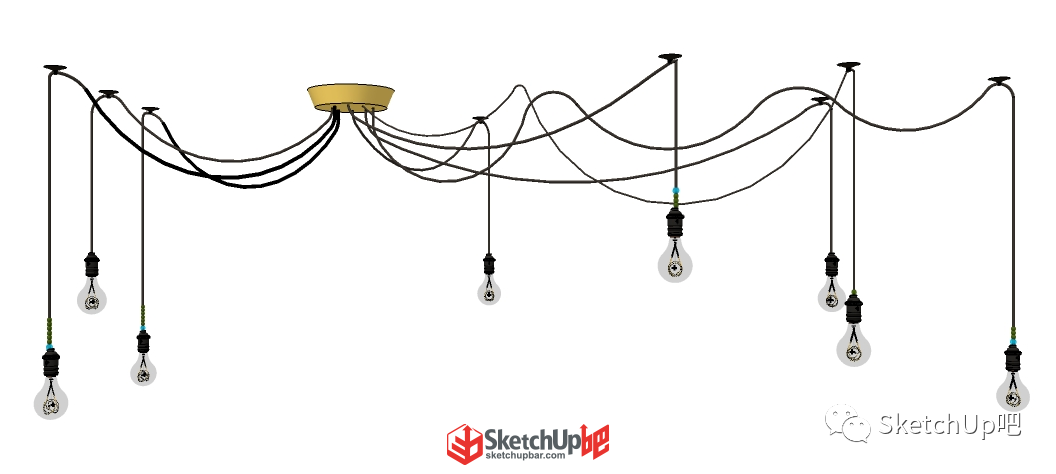

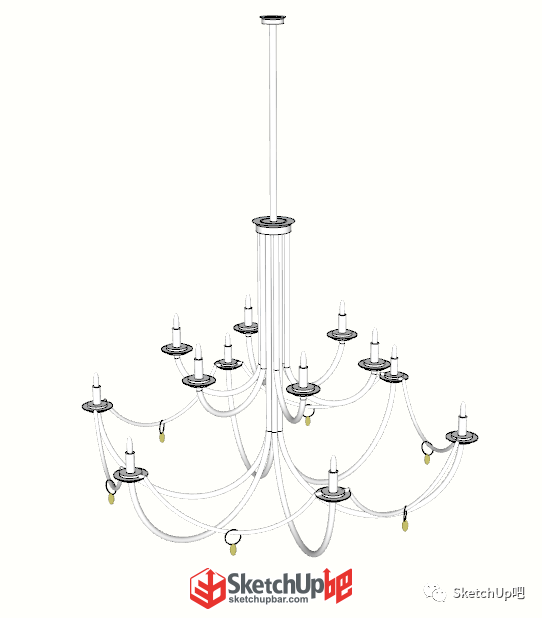

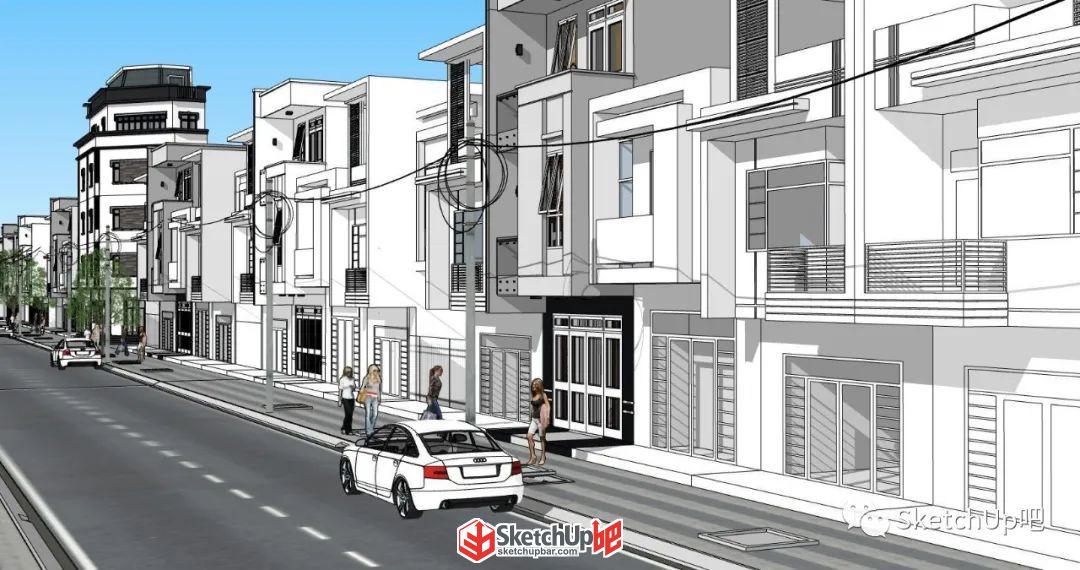

電線、鋼絲繩、普通繩子懸掛的狀態的繪制

插件介紹

拉繩工具

SUAPP編號63

作者：Aerilius

插件下載地址

www.suapp.me/plugin/63

一妹語音視頻教程

觀看視頻教程請點擊此鏈接：http://www.mgcxq.cn/ke/161

視頻錄制：瞬息千里

視頻配音：萬劍歸一

具體操作

點擊使用拉繩工具，首先要選擇起點和終點，就會自動生成一條受重力影響的曲線。

在繪制中需要注意些什么？

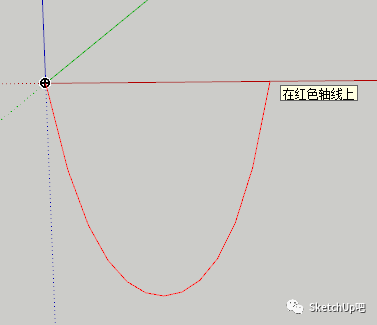

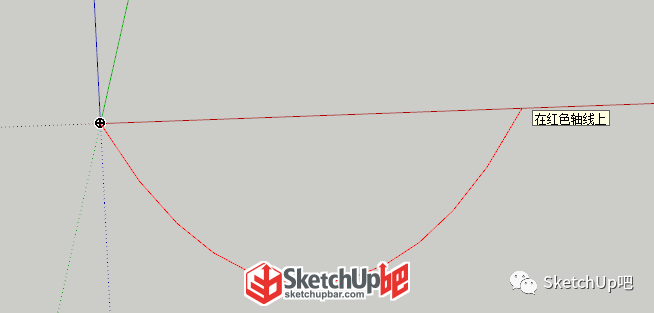

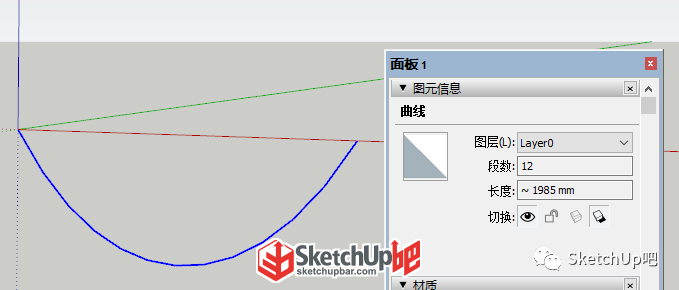

一、當我們輸入2000mm點擊回車后，生成一條曲線，可以看到曲線兩端離得越遠彎曲程度越小。（這就是有的小伙伴經常在說的，為何我繪制出來是直線的原因。在距離接近剛剛輸入的數值時曲線就會接近于直線。）

我們分別選中這兩條曲線，曲線的長度基本接近于剛才輸入的數值。

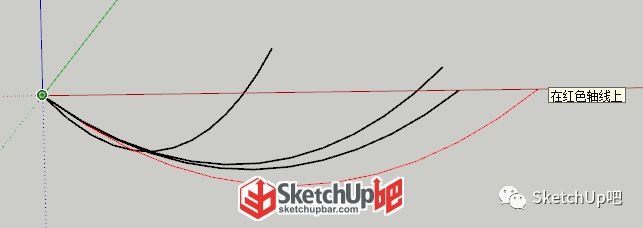

二、當我們繪制時輸入數值+“%”符號，回車后我們多生成幾條曲線，通過測量可以看出弧線的長度約為兩端點距離乘上剛才輸入的數值。這里設置的是150%。

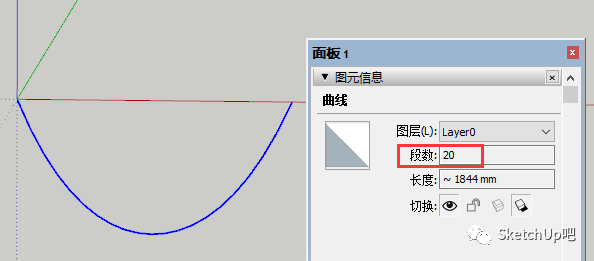

三、我們?cè)邳c(diǎn)擊插件后輸入數值+“S”即可調整生成曲線的段數。

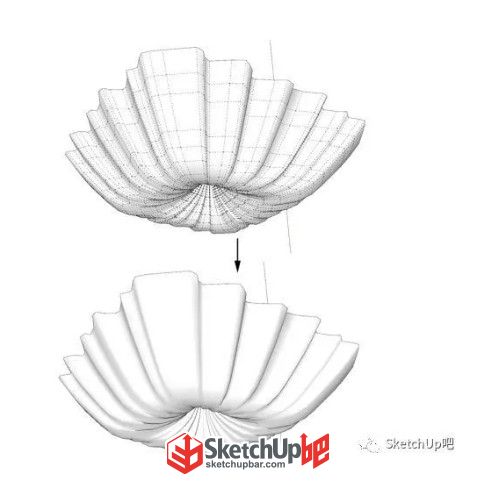

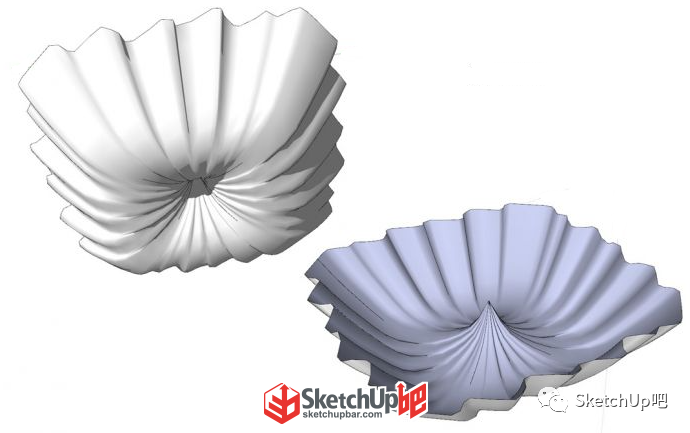

花型褶皺

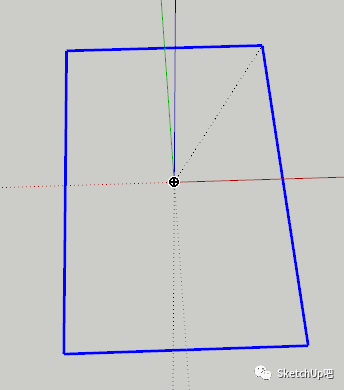

1、首先繪制一個矩形，這里分享一個小技巧，點擊矩形工具后按一下Ctrl鍵即可改變矩形是按照頂點生成矩形還是中心點生成矩形。

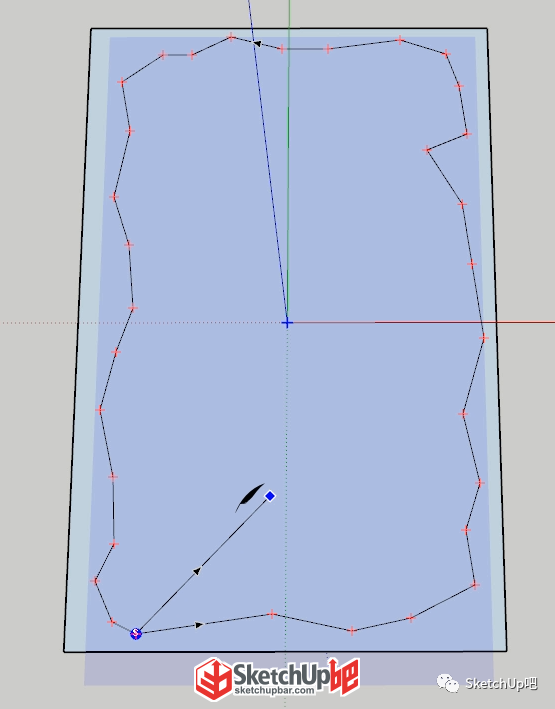

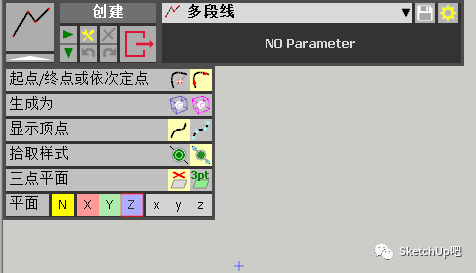

2、再來繪制波浪形的邊線，使用樣條曲線（SUAPP編號460）中的創建曲線來繪制。選擇鎖定z平面，這樣我們隨便怎么畫，線條都是在一個平面上。

3、繪制完成后，點擊使用拉繩工具，為了更直觀看到曲線調整顯示為x射線模式。

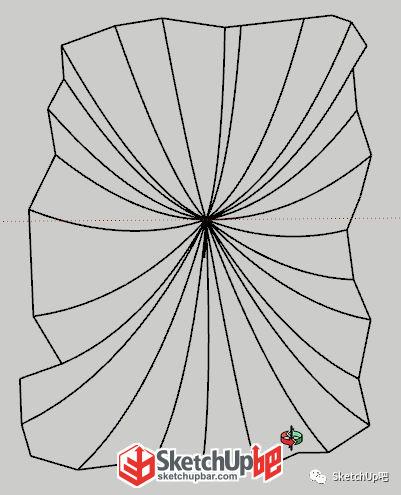

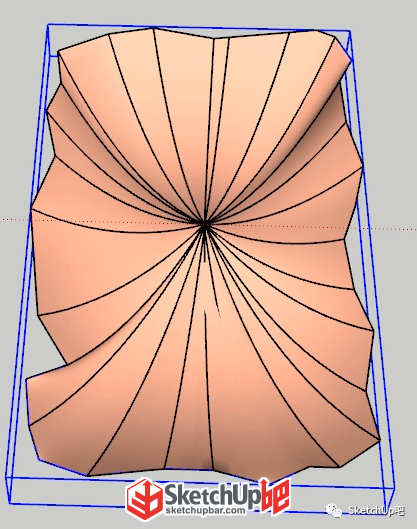

4、曲線生成后刪除多余的線面，點擊輪廓放樣一個花型褶皺就繪制完成了。

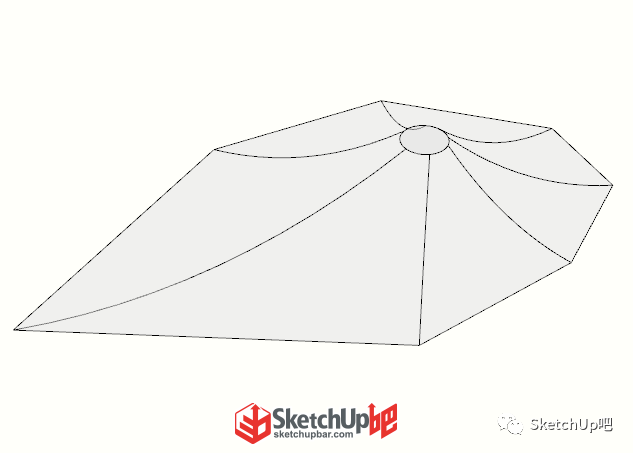

張拉膜

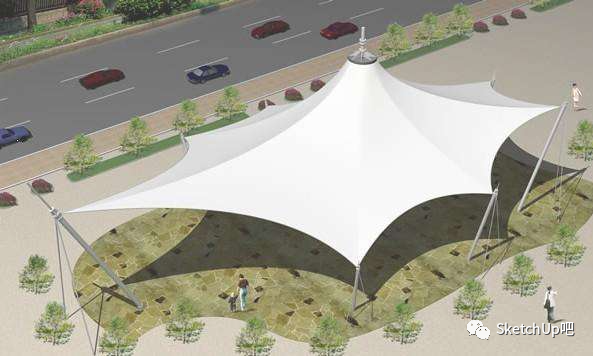

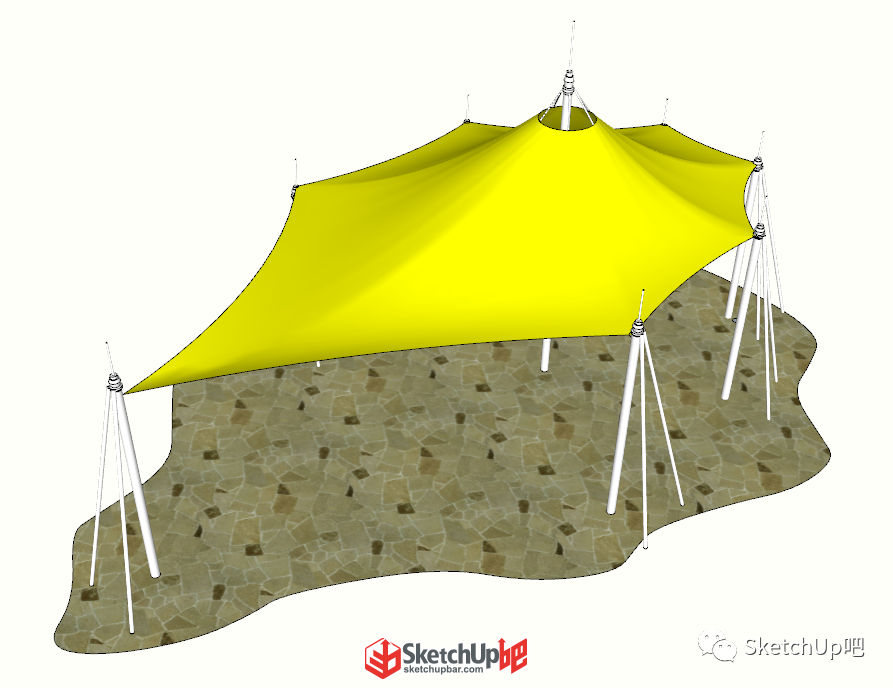

像這樣的張拉膜也可以用拉繩工具來快速繪制。

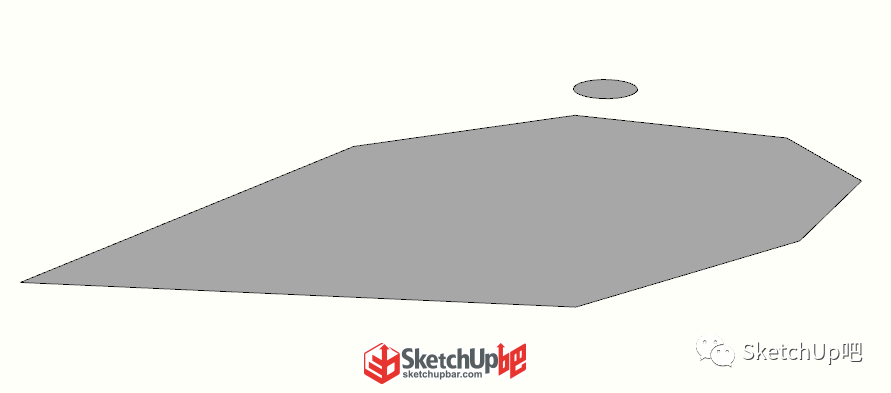

1、繪制一個不規則多邊形。

2、確定張拉膜頂部圓的位置。

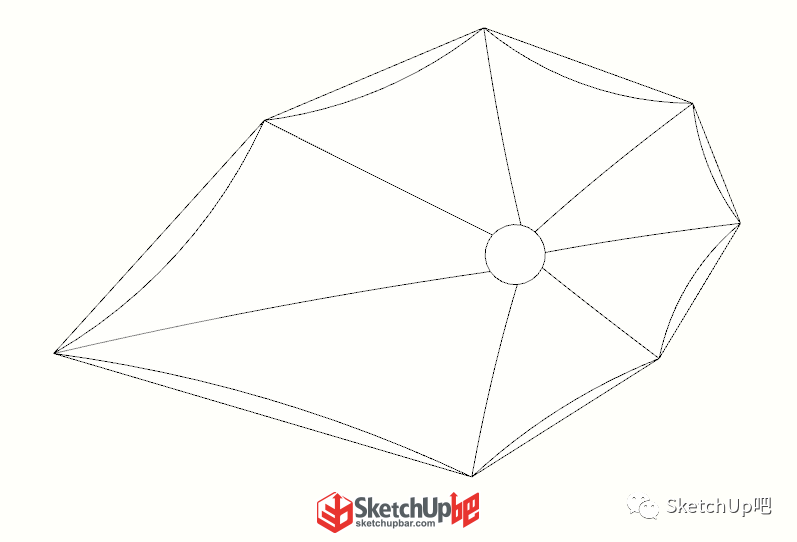

3、使用拉繩工具繪制讓每一個頂點與圓相連生成曲線。

4、沿多邊形的每一個邊用圓弧工具繪制一條弧線。

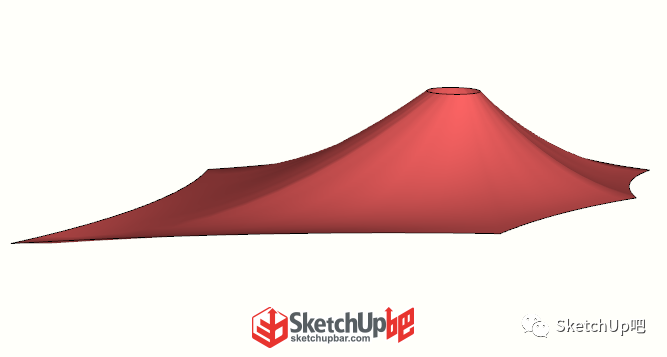

5、刪除多余的線面后使用輪廓放樣（SUAPP編號427）生成曲面。

6、最后在添加億些細節就完成了張拉膜的繪制。

除了褶皺、張拉膜、電線鋼絲繩等

您還能想到哪里可以用到拉繩工具嗎？歡迎在評論區留言討論
