我們來思考一下，如圖這種摩爾紋的立面效果如何在 SketchUp 中建模呢？建模的關鍵在于得到一組沿曲線漸變的橫向線條。

常規的方式可能是繪出一組等距橫向線條和紋理走勢的曲線，二者進行交錯，然后逐根刪除多余線條。有人也許會說：簡單的還好，如果紋理還要復雜，一根根的刪除線條是不是太累了？

這次我們另辟蹊徑，換個思路。其中涉及選擇和組件的技巧，在本文中與大家共同探討！

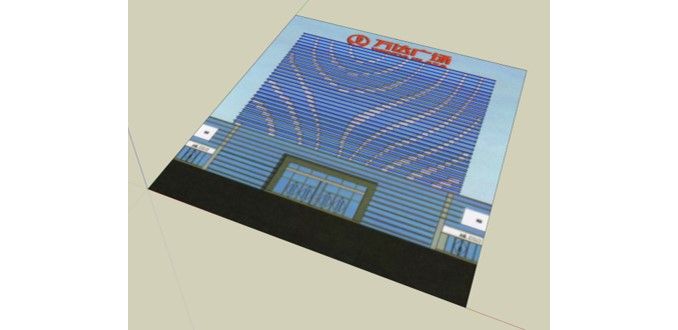

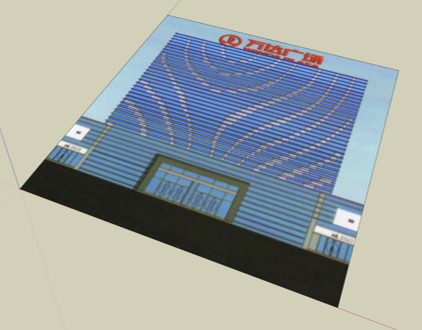

1、導入一張?jiān)O(shè)計好漸變紋理弧線的立面圖到 SketchUp 中，當然也可以是你自己構思手繪的紋理曲線變化的草圖。

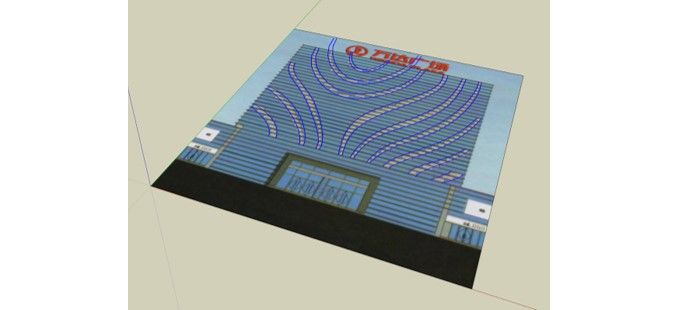

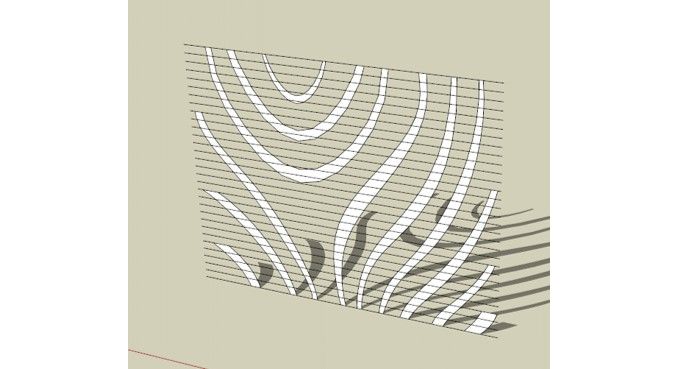

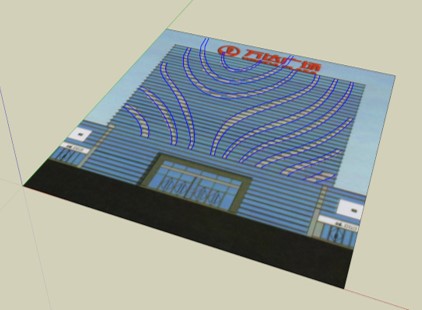

2、使用SUAPP2插件庫中的貝茲曲線（SUAPP編號96）命令描出圖中的紋理走勢曲線。

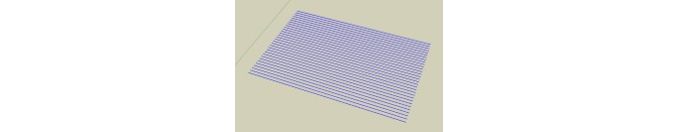

3、根據建筑層高以及立面幕墻的橫向劃分設計，等距陣列畫線，并定位復制幾份，后面步驟需要用。

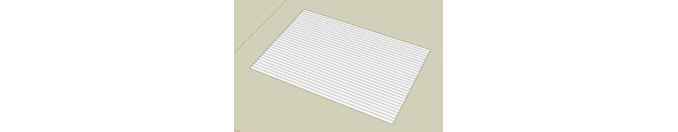

4、將平面上等距畫出的陣列線進行封面，如圖所示。

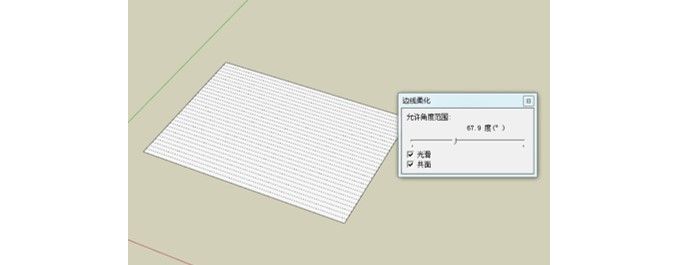

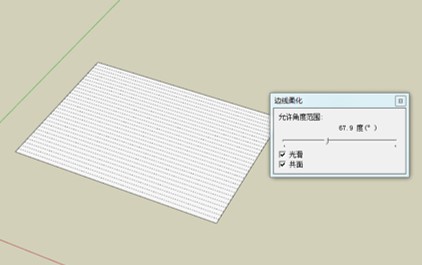

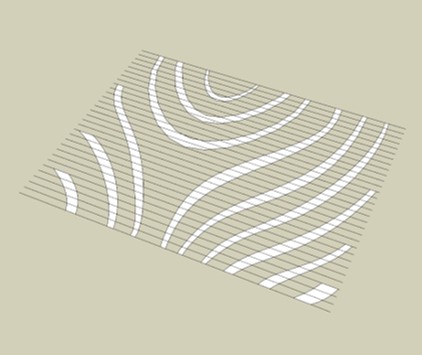

5、對封面后內部的各條等距直線進行柔化。注意：打開“視圖”菜單下的“虛顯隱藏物體”，我們可以看到柔化后每條虛線之間依舊是單獨的面。這一特性的利用，也是為了在下一步中更好的提取各條弧線紋理面做好準備。

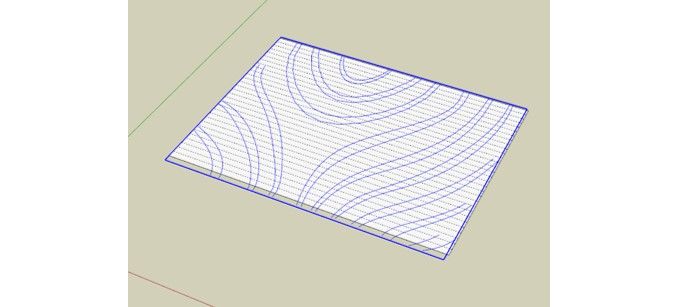

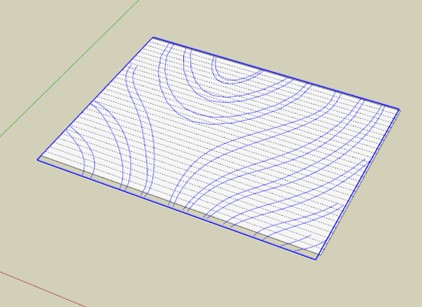

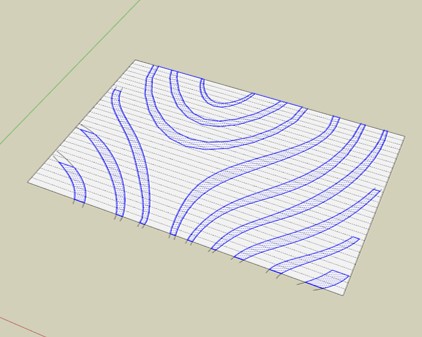

6、將之前畫好的各條漸變紋理的輪廓線創建群組，然后根據之前導入的立面底圖上的定位參考點移動到相同的位置。

7、炸開之前設置的各條紋理輪廓線群組，全選并模型交錯。

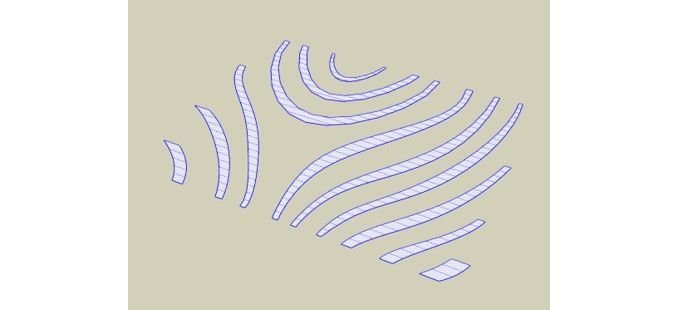

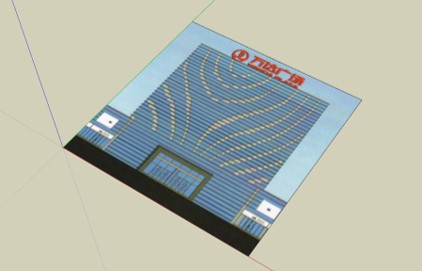

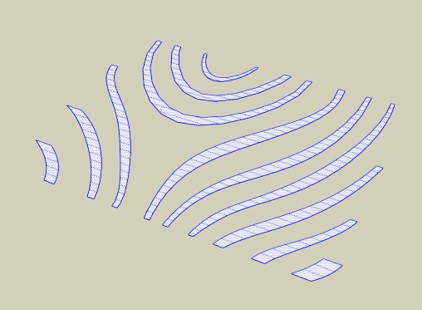

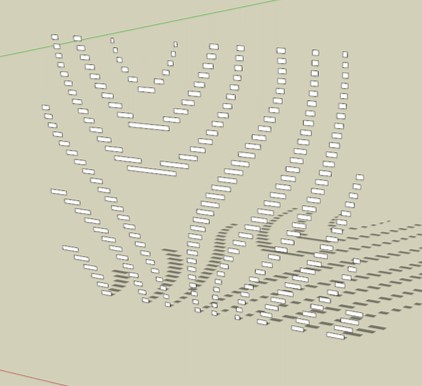

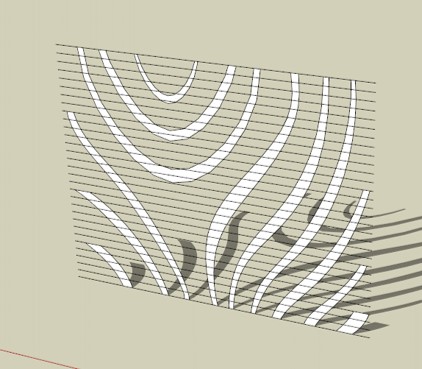

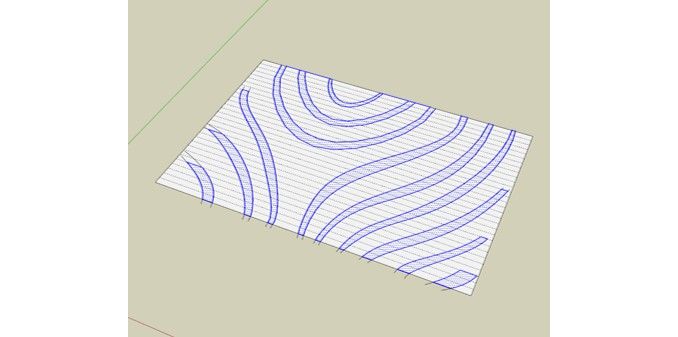

關閉“虛顯隱藏物體” ，我們可以快速地將多余的線面刪除，提取出含之前柔化等距直線的漸變曲線紋理面。注意：這里要提到第5步中柔化等距直線的好處，對于更加復雜的紋理曲線變化圖，利用這種柔化面交錯后提取線的方式，會更方便提取出各紋理面中的等距短直線。

8、再次將之前復制好的等距橫向線，通過定位參考點移動到之后提取的各條設計紋理面上。

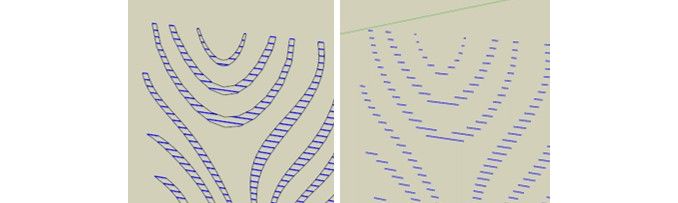

9、將這個模型旋轉到垂直于XY平面的模式。然后隱藏基礎陣列的橫向線條群組。打開“虛顯隱藏物體”后，接著對各條弧線紋理面進行反向柔化，使得內部每條短直線重新顯示出來。

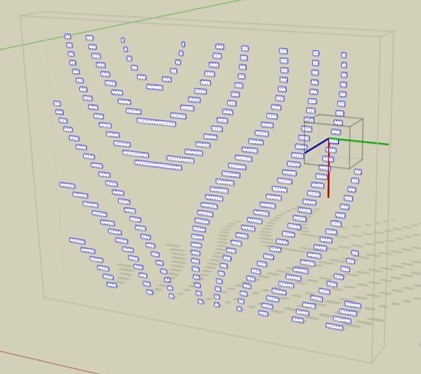

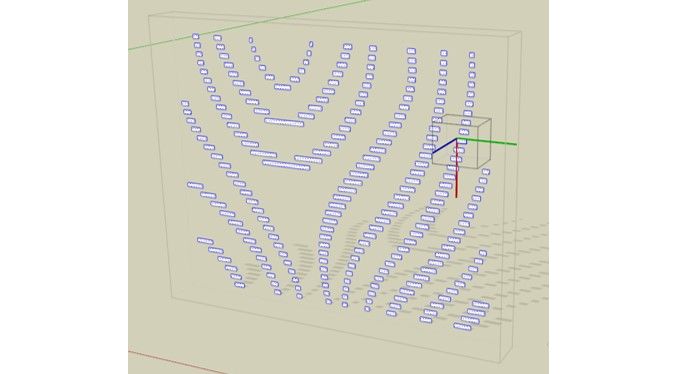

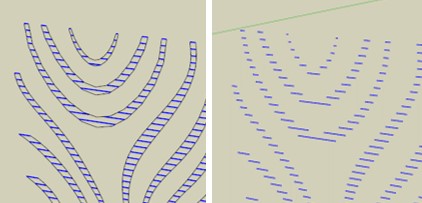

10、通過 SUAPP插件庫中的過濾線面（SUAPP編號272）功能組中的只選擇邊 命令，將各條設計紋理面中的短直線保留下來。用按角選擇（SUAPP編號266）功能組中的選水平線 命令只選擇橫向線條，將紋理中的橫向線條剔出來。

11、用拉線成面（SUAPP編號156）命令，將剔出來的線條沿Z軸向上拉起一定的高度。

12、全選拉出的所有獨立面，使用批轉組件（SUAPP編號242）功能組中的面轉組件命令。

13、將之前隱藏的等距直線陣列群組顯示出來，然后同樣選中所有陣列直線，使用拉線成面（SUAPP編號156）命令制作成百葉狀。注意：這里為了效果變化更有特色，對參考圖中百葉間隔的高度進行了調整，在之前的原始間距中各等距加入了一條百葉。

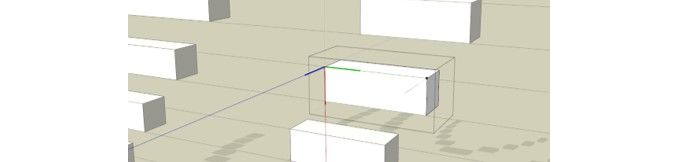

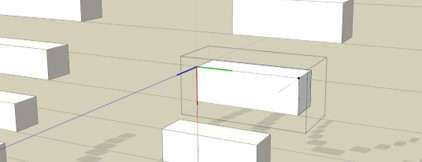

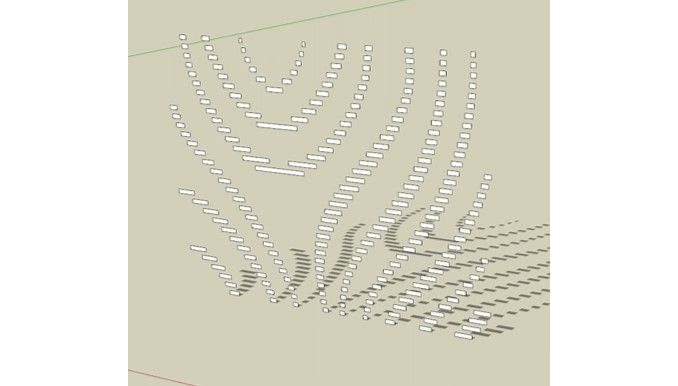

14、將變成關聯組件面的其中一個進行編輯，按調整后各等距百葉層高的高度拉成體塊。

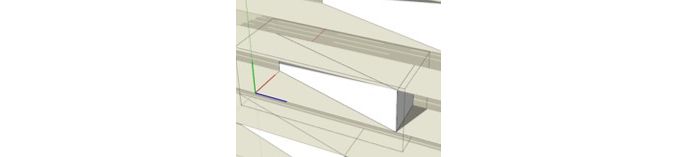

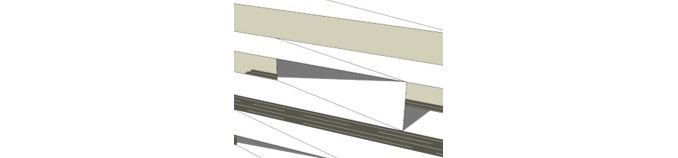

15、提取出各關聯體塊內部的對角面，畫線即可完成。

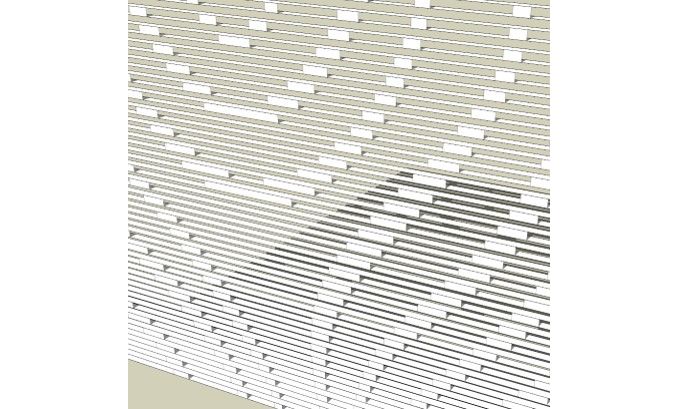

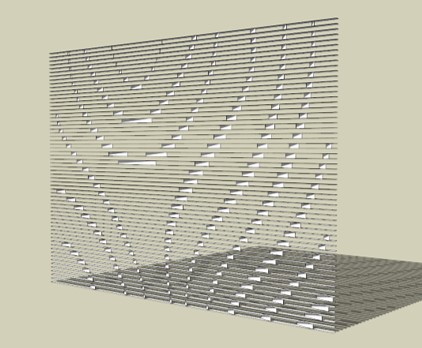

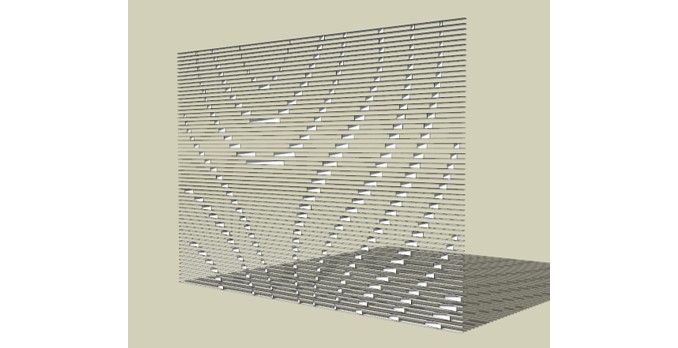

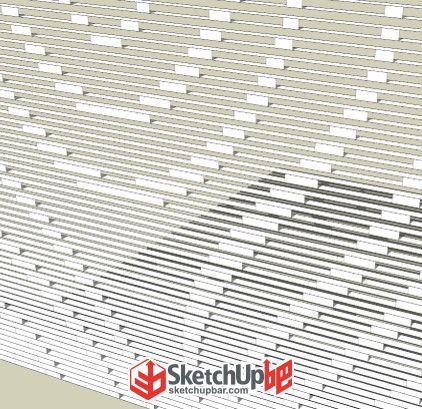

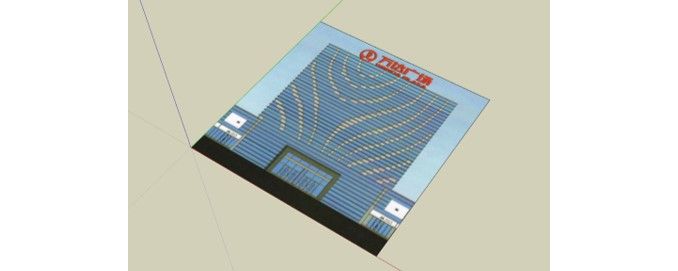

16、最終效果展示。
