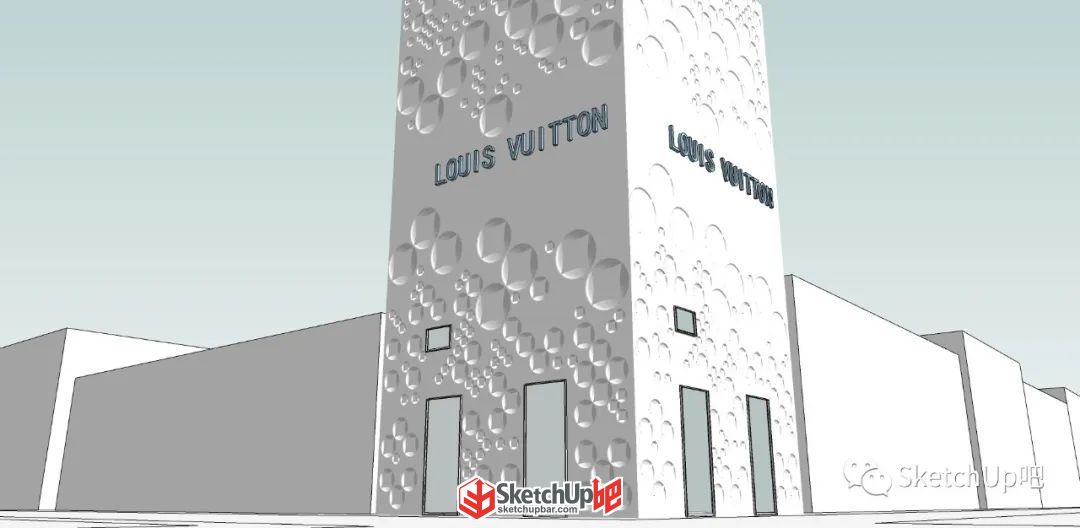

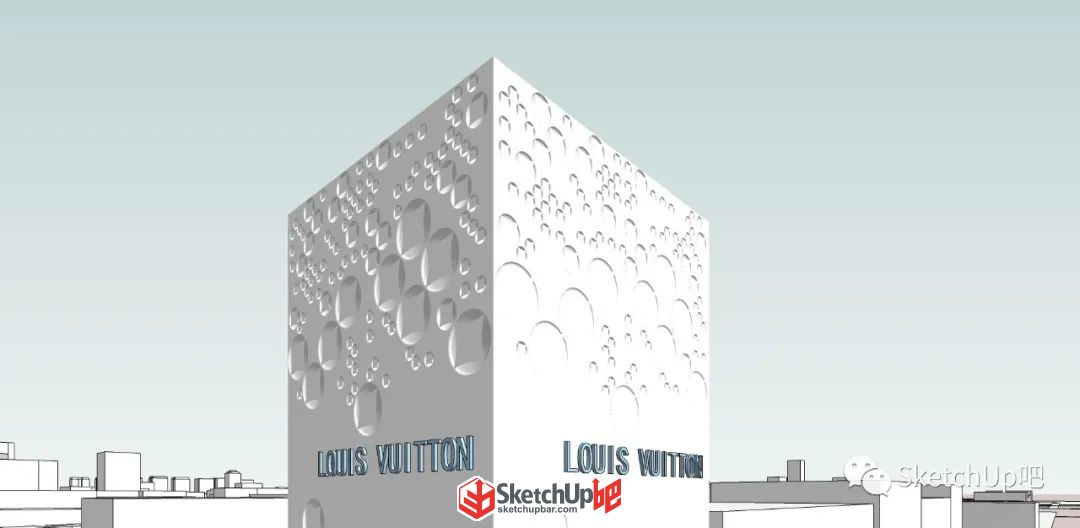

我們今天要來做一個很貴的模型 為啥說它貴呢 看它是啥牌子的你就知道了 ▼
案例來自SketchUp吧建模直播·第11期 ▼

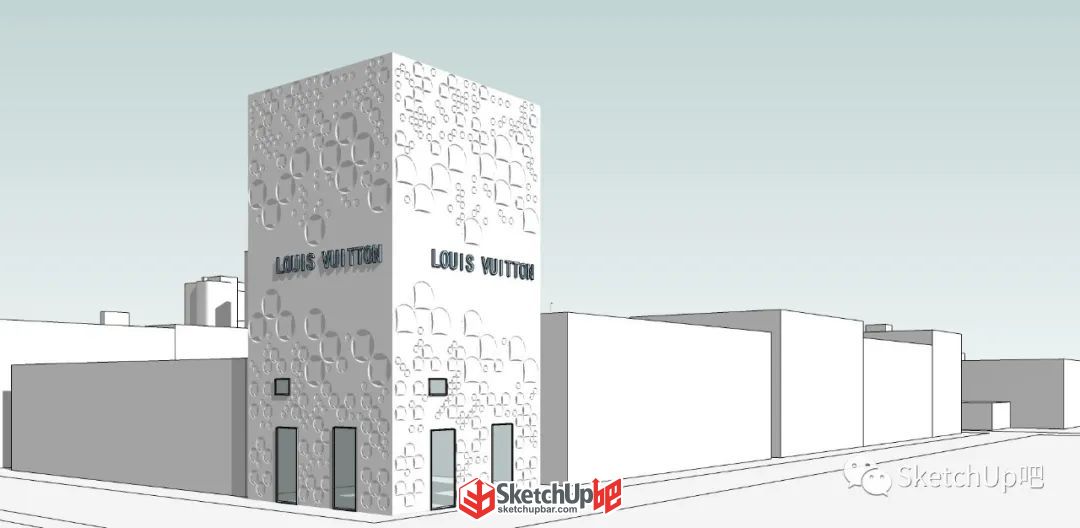

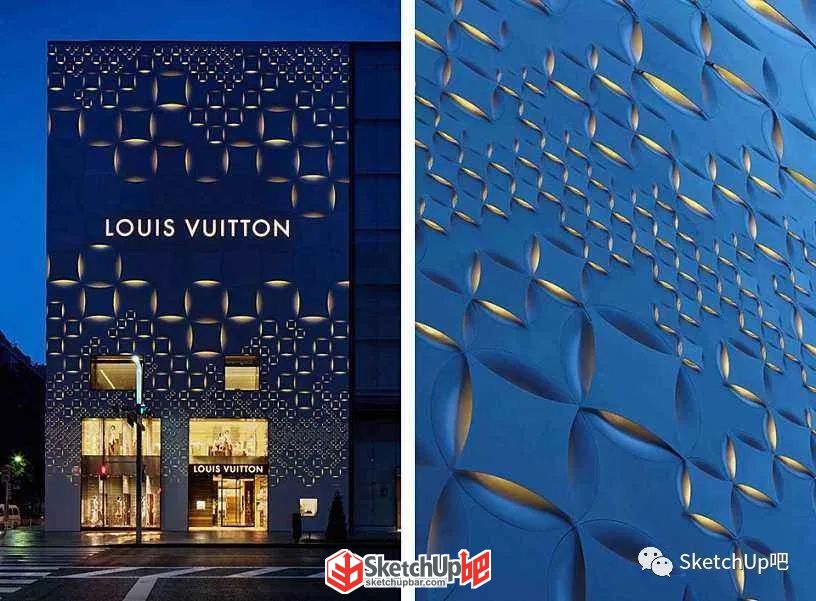

買不起LV，咱就直接建它一個店！

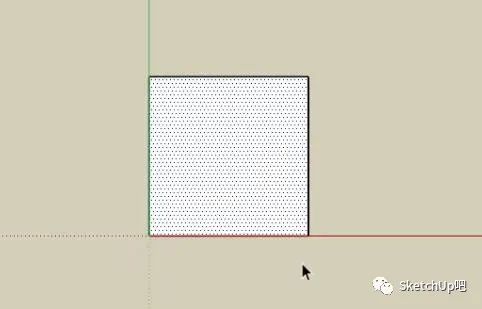

視頻錄制：SketchUp吧—彈指神通 完整視頻請點擊下方鏈接進入 矩形工具繪正方形

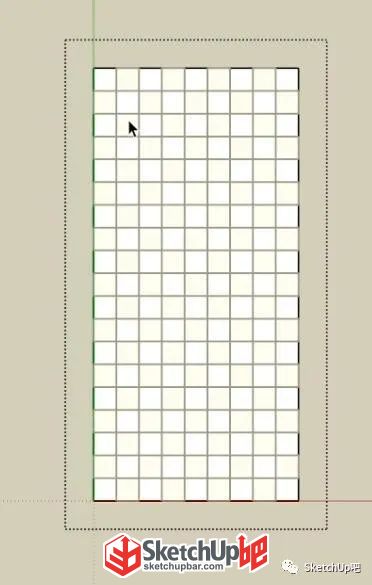

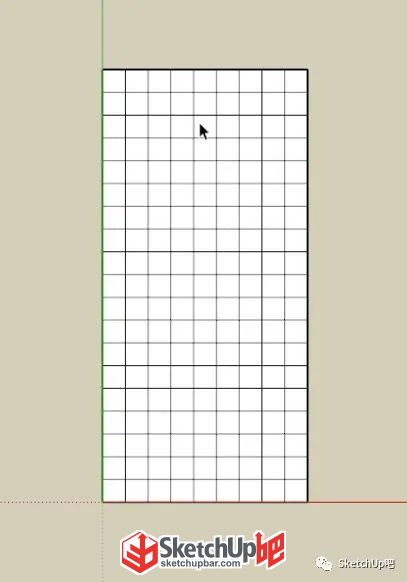

將正方形進行陣列

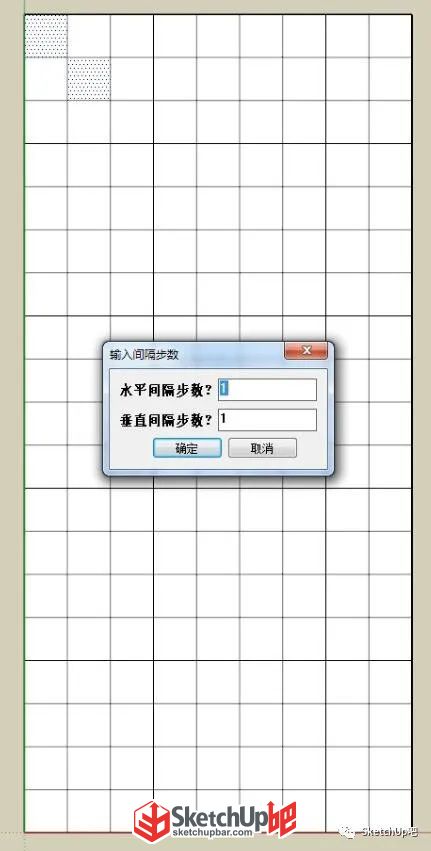

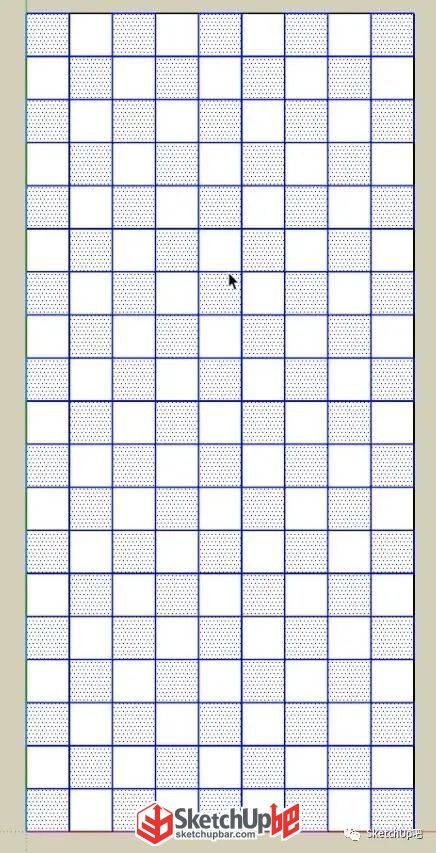

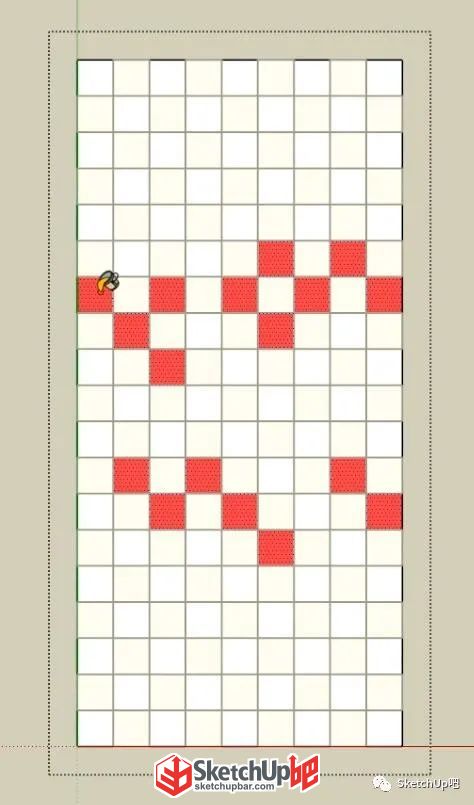

選中一組對角線上的面方框，使用【按角選擇】（SUAPP編號266）間隔選面，參數如下
目標被選中
選中后成組，方便編輯

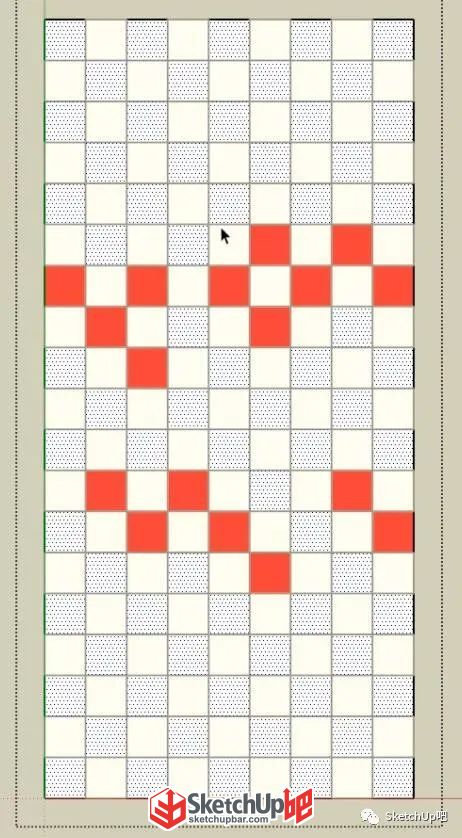

選中目標方塊后填上一個材質

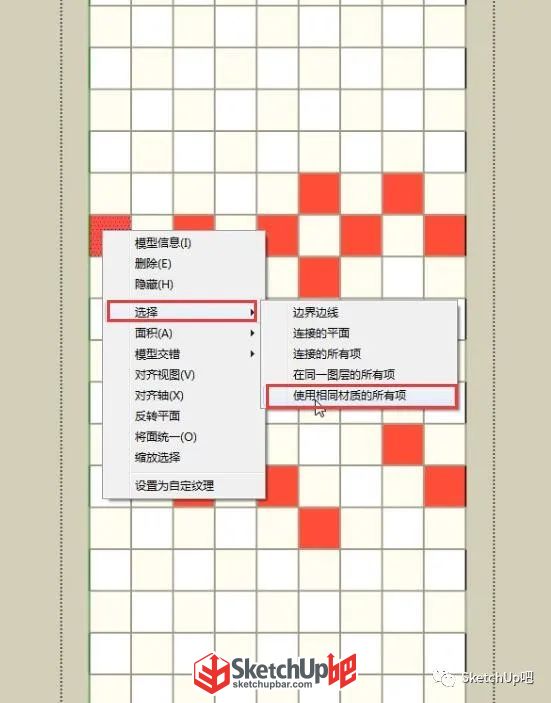

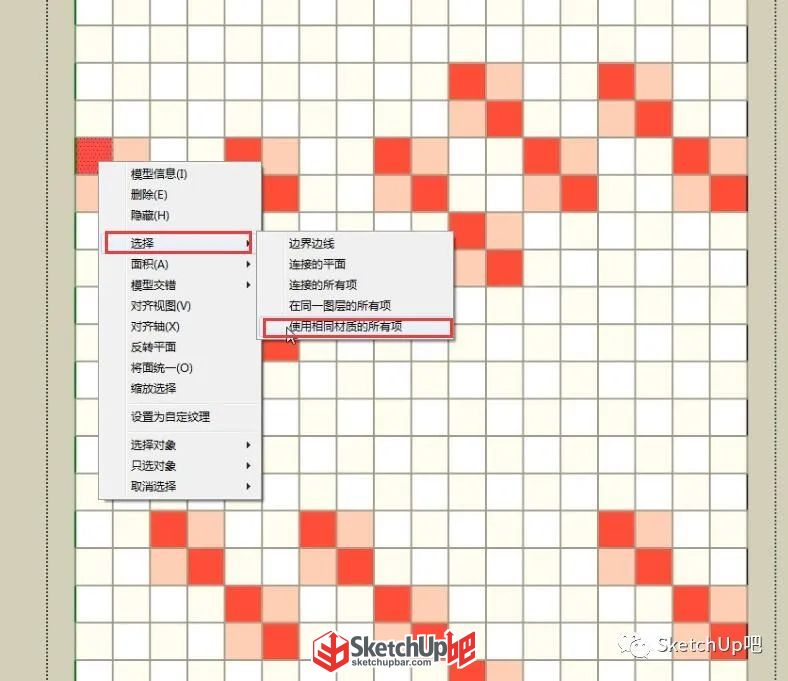

選中一個填了材質的面，右鍵在選中點擊使用相同材質的所有項，相同材質所有項被選中
【反向選擇】（SUAPP編號40）選中以外的元素，使用【增強選擇】（SUAPP編號3）中的只選擇面將邊線排除

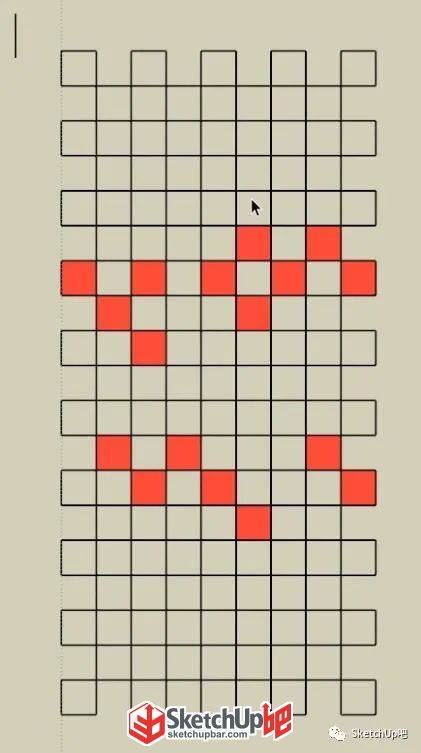

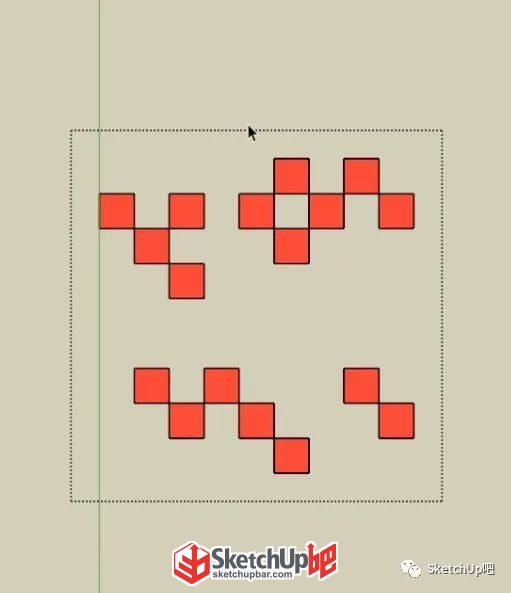

然后將面定點粘貼到群組外，只保留填色的色塊在群組中
繪制參考線后，將群組帶參考線一同移動復制出來一份
使用【清理廢線】（SUAPP編號110）將不需要的邊線刪除掉

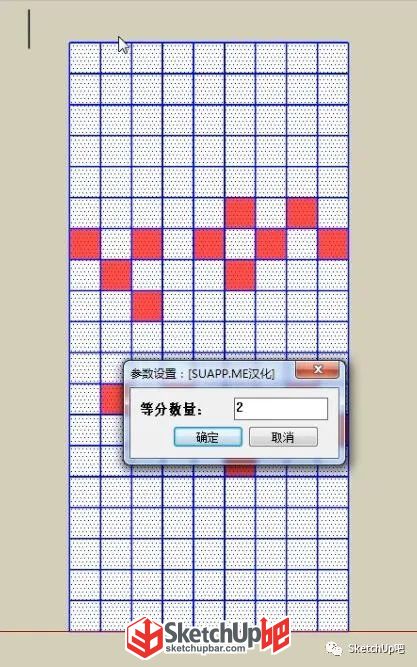

將面復制一份出來，炸開創建的群組，全選面，使用【智能分割】（SUAPP編號124）中的四邊面分割，數值改為2，表示每條邊分割為2份

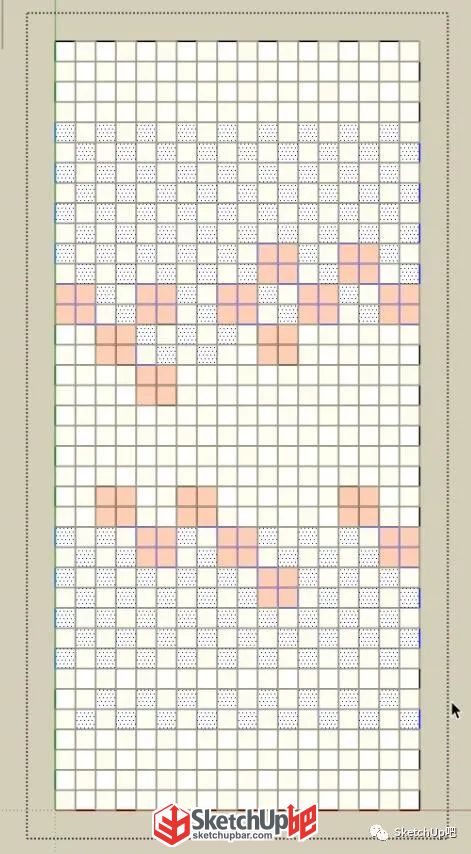

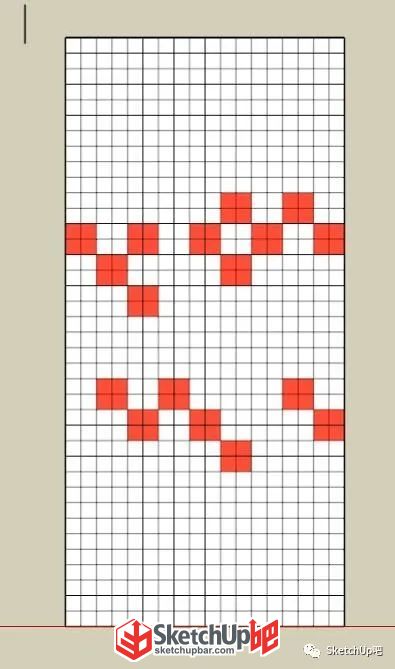

所有面被均分割成4個面

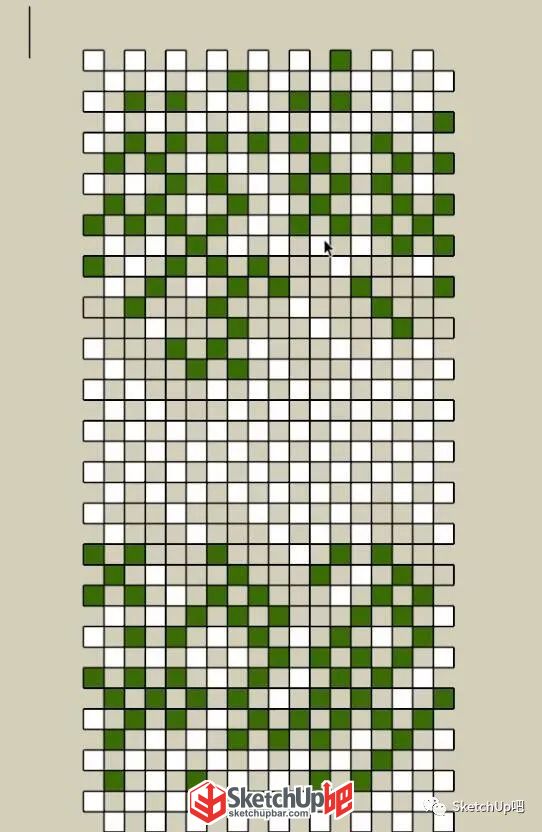

按照同樣的方式選中間隔面后成組，其中包含了紅色的色塊，需要剔除到群組外，依然選擇同樣材質的方式將所有的紅面選中操作
這樣保留在組內的都是需要的面，選中需要操作的面的范圍

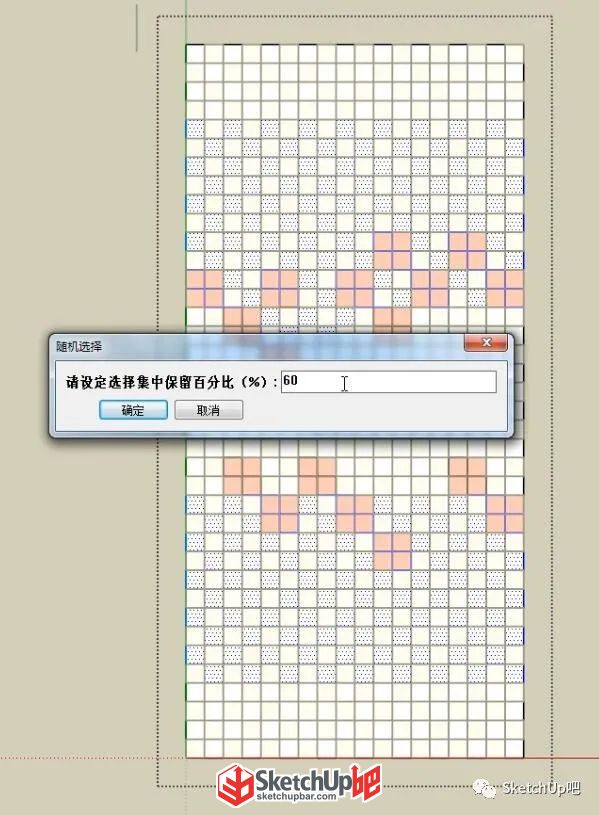

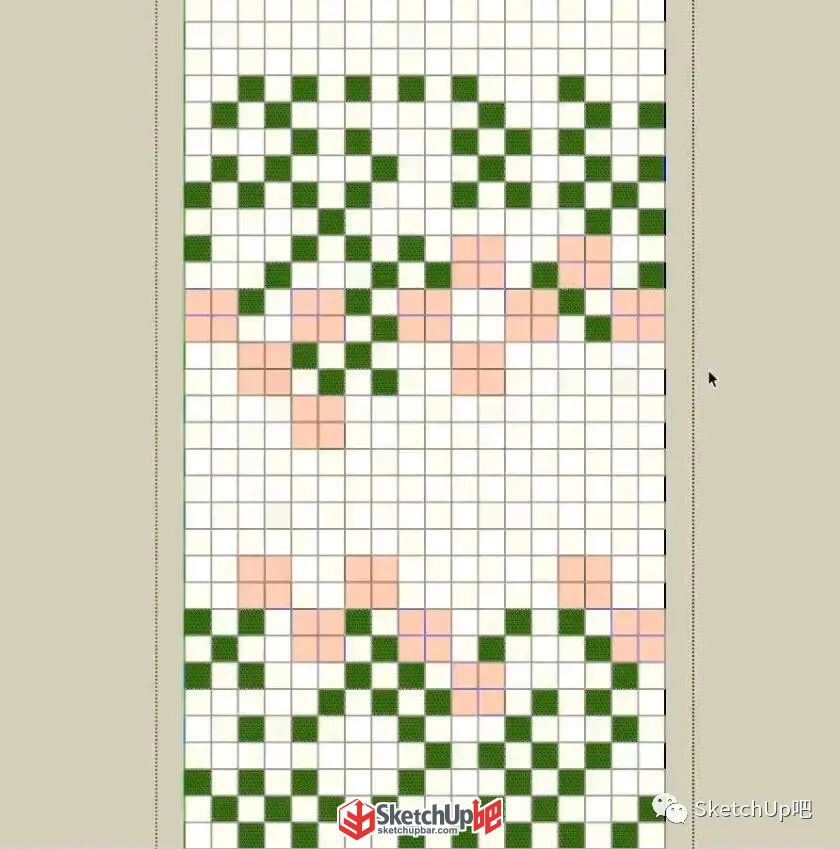

使用【隨機選擇】（SUAPP編號157），填入需要選擇的比例，選中該比例的面
面選中后填一個材質
將該群組復制一份出來

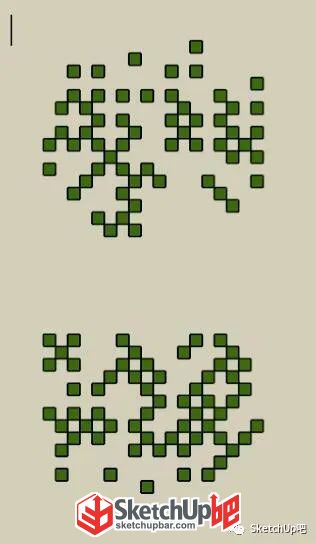

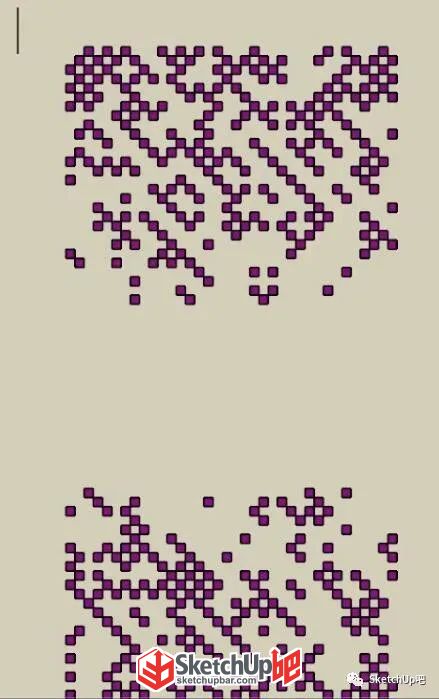

將未填色的色塊刪除

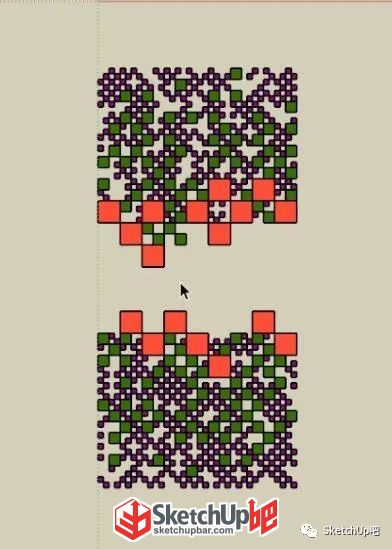

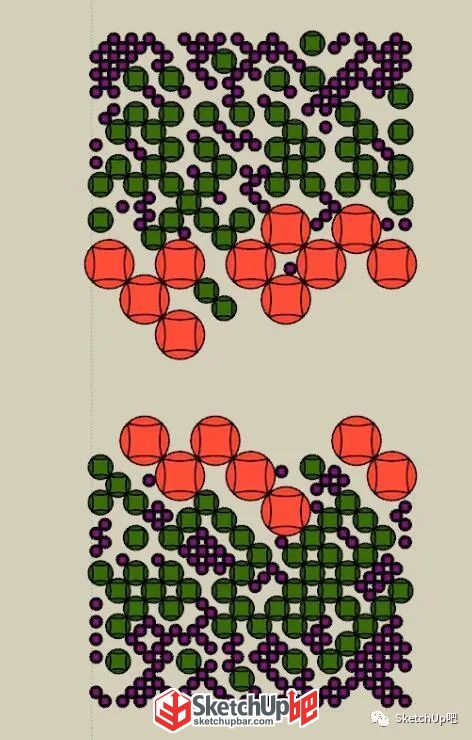

同樣的操作將另一個層級的方塊做出來
繪制一個標準塊
將標準組件粘貼進方片群組，全選后使用【批轉組件】（SUAPP編號242）的面轉組件，方片全部轉化成組件

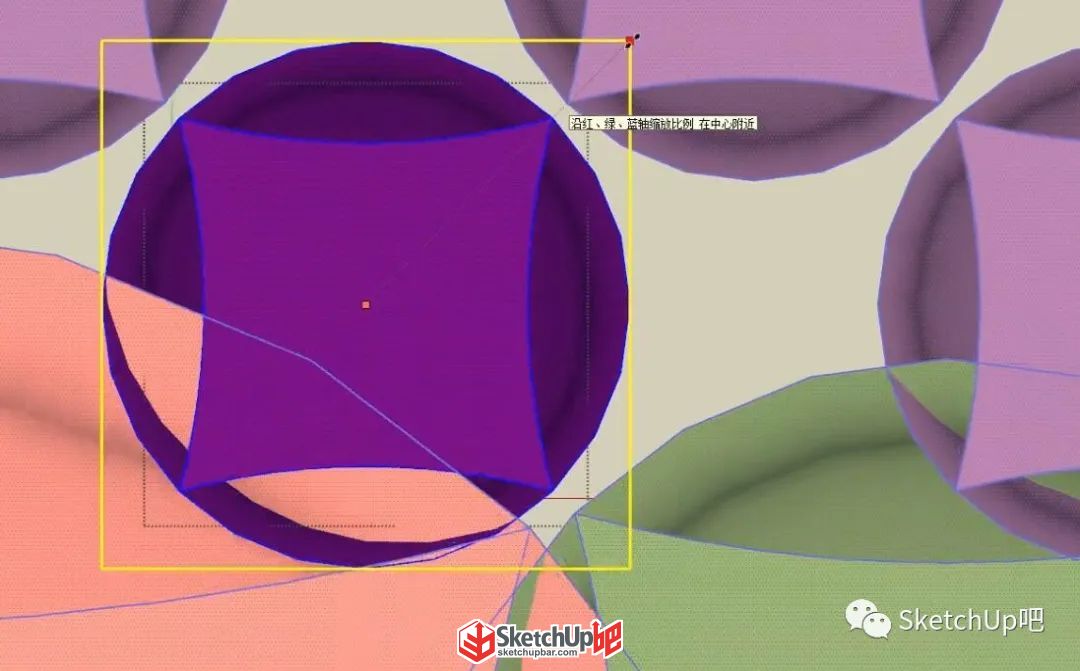

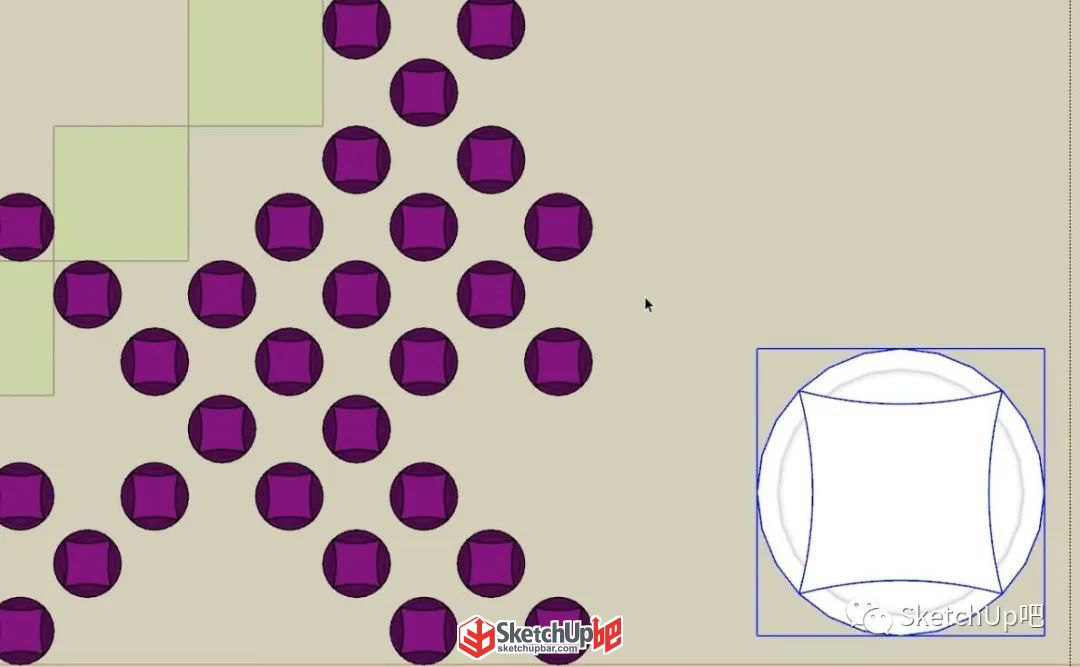

進入組件，將組件進行放大

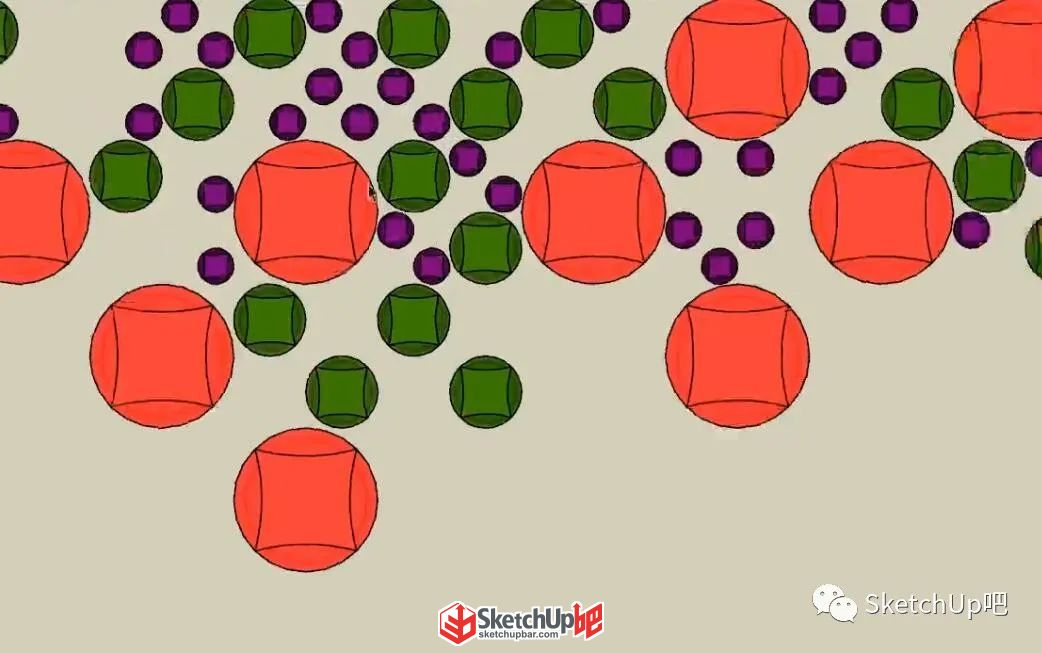

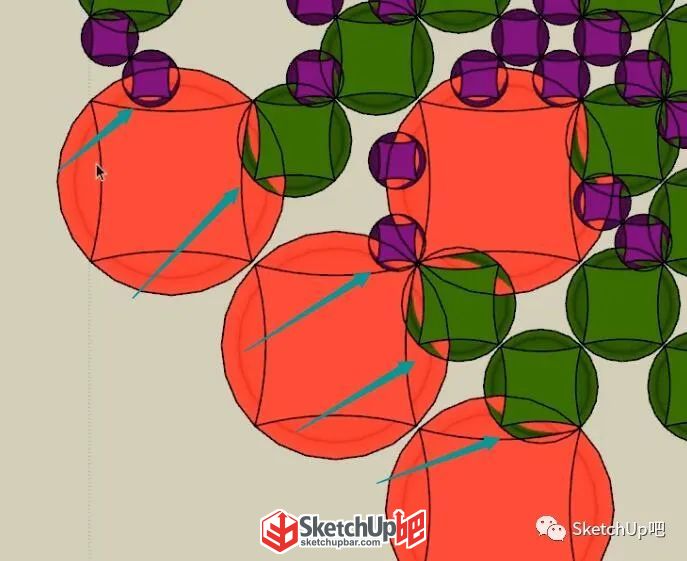

有的部分重疊了，刪除重疊的部分

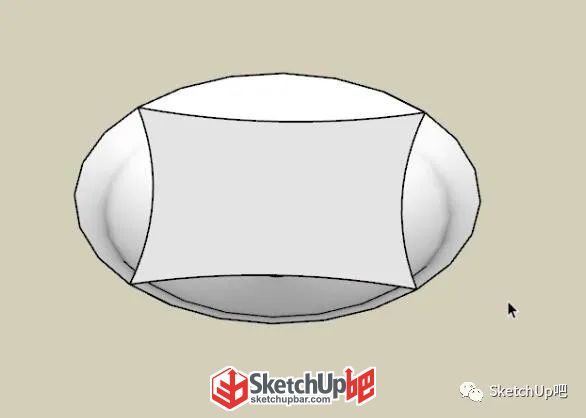

將組件復制一份出來，設為唯一，再畫一個面，刪除多余的部分，保留最外層的大圈，進行封面，將面推拉出高度，與大面相交

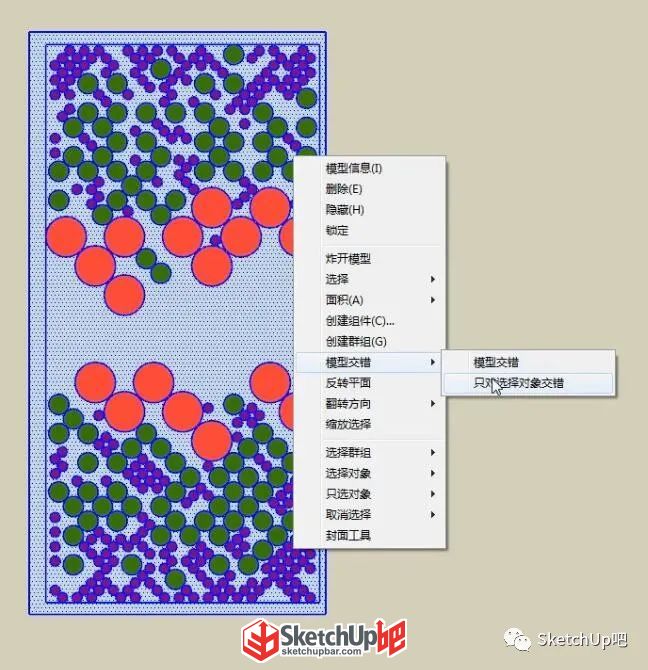

全選后進行模型交錯
交錯完成，將圓柱群組進行隱藏，選中需要的部分，移動復制一份出來，創建成群組

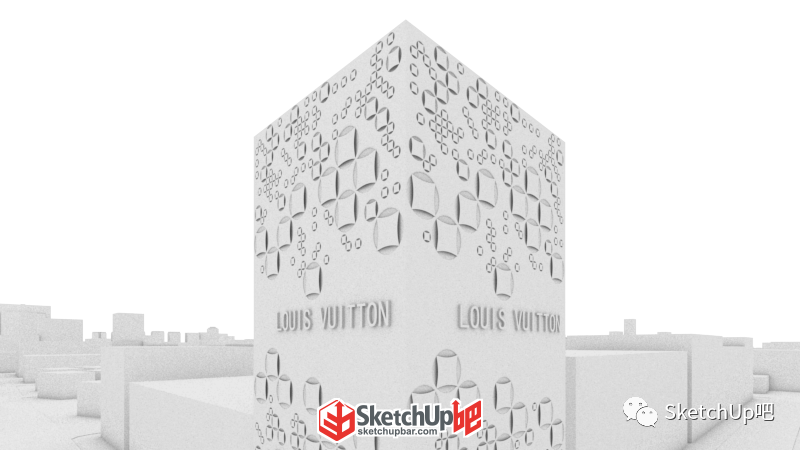

然后將二者進行對齊，搞定！
怎么樣，這個很貴的模型你會了嗎 動動你的小手，練起來 做完你就能得到一個LV技能！
