小吧有兩個神奇的插件

除了直男掰不彎

它能掰彎一切

包括直男的模型

插件介紹

使用前我們先了解一下

兩者的區別

一妹語音視頻教程

視頻錄制：瞬息千里

視頻配音：萬劍歸一

插件使用方法

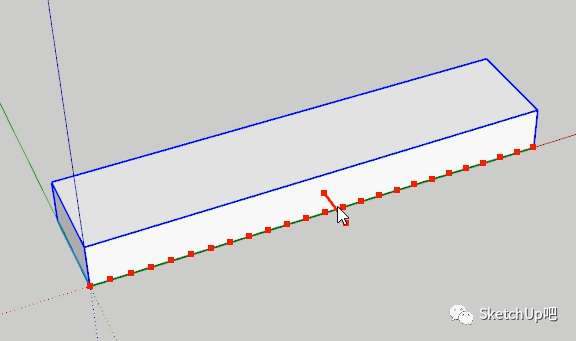

1、我們通過這個體塊來演示，選中體塊點擊真實彎曲，拖動拉伸軸可以看到體塊彎曲的預覽。

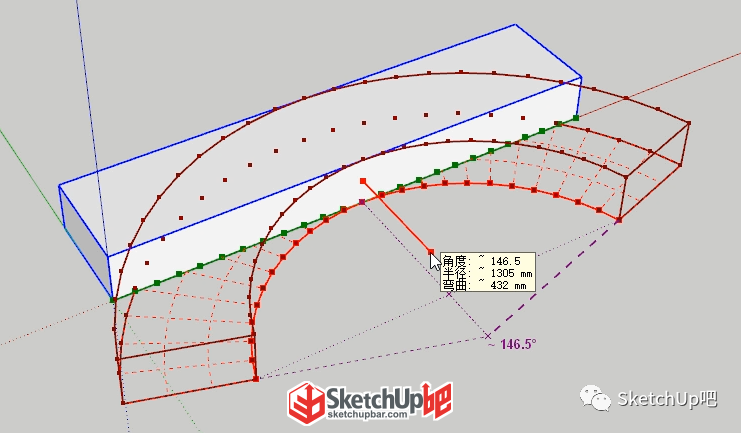

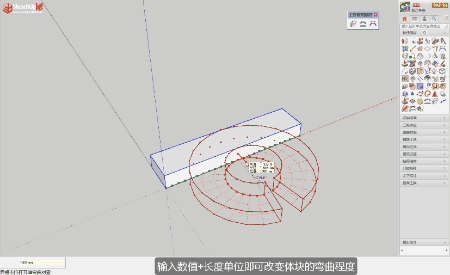

2、輸入數值+長度單位即可改變體塊的彎曲程度，這個數值指的中心點與交點的平面距離。

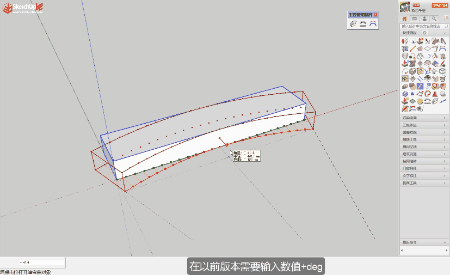

3、調整彎曲度數，在以前版本需要輸入數值+DEG，而現在我們只需輸入數值回車即可調整度數從而改變形體的彎曲。

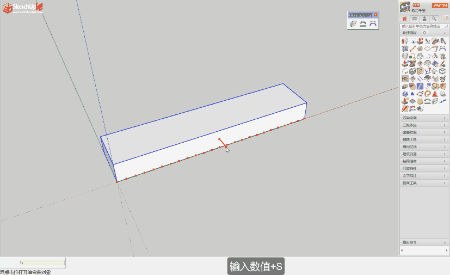

4、點擊使用真實彎曲，輸入數值+S，即可調整形體的彎曲段數。在預覽是可以輸入數值進行修改。

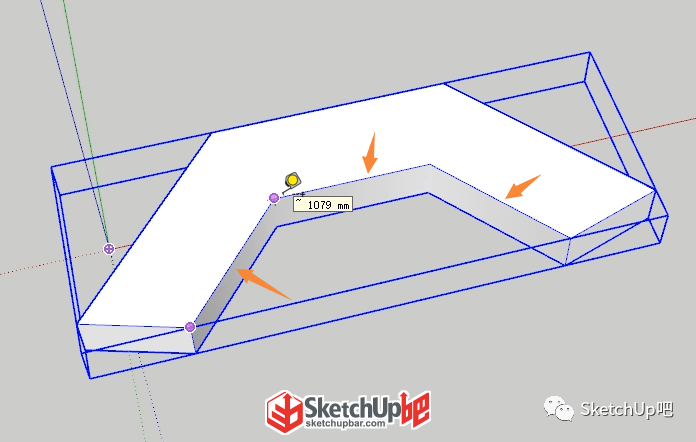

確定后我們使用卷尺工具測量一下，可以看到這三段的距離是相同的。

5、點擊使用真實彎曲，可以看到拉伸軸是在體塊的這個方向。如果想讓拉伸軸出現在其它方向該如何操作？

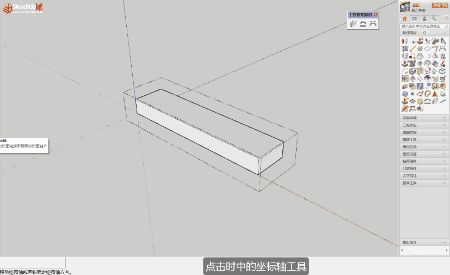

點擊SketchUp中的坐標軸工具，設置紅軸與該面平行，綠軸的正方向與該面垂直。注意藍軸最好與SU的坐標軸同向。設置完成后使用真實彎曲，拉伸軸就在我們想要的方向了。

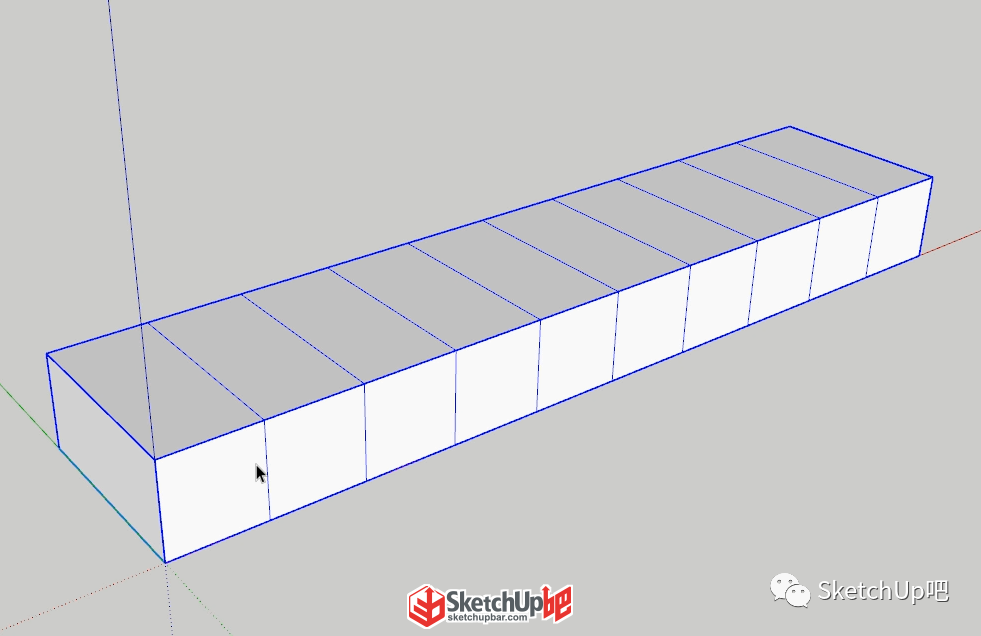

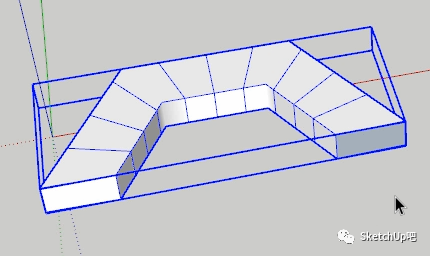

6、我們?cè)賮?lái)看看真實彎曲右鍵的功能吧，為了更直觀的看到效果我們將體塊分割一下。

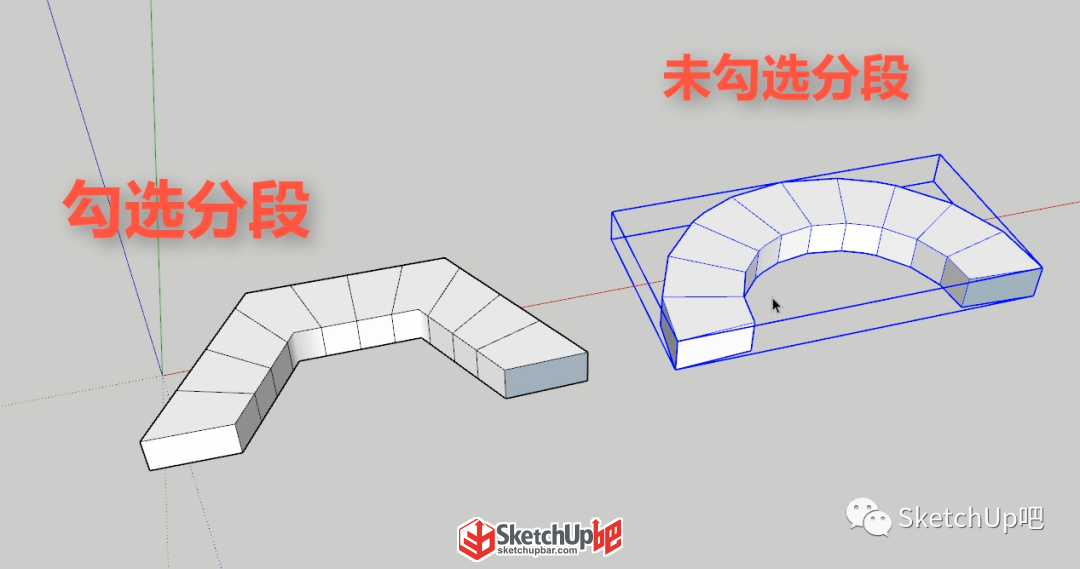

復制一個在一邊作對比，首先是在勾選分段的情況下，輸入3S回車后進行拉伸生成的體塊。

然后取消勾選分段，進行同樣的操作生成體塊?？梢钥吹焦催x的情況它會按照段數對體塊進行分段處理。

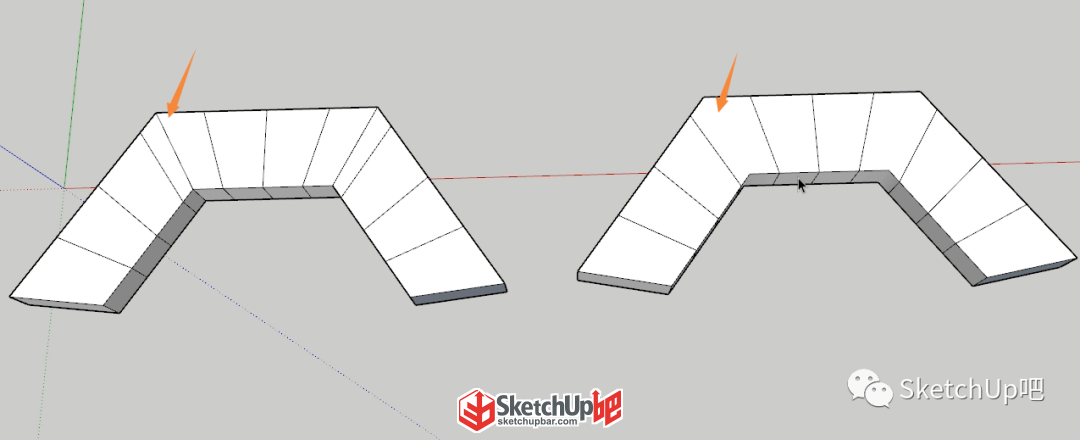

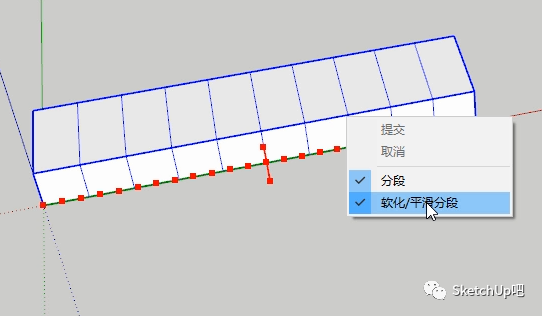

7、我們?cè)賮?lái)看一下軟化/平滑分段的效果。該選項需要在勾選上分段時才有用。分別生成勾選軟化/平滑分段與未勾選的體塊。

可以看到勾選后的是把分段處的線條進行了柔化處理。如果不想他自動進行處理可以選中群組手動進行柔化。

1、在SUMOD中選擇一個樓梯。

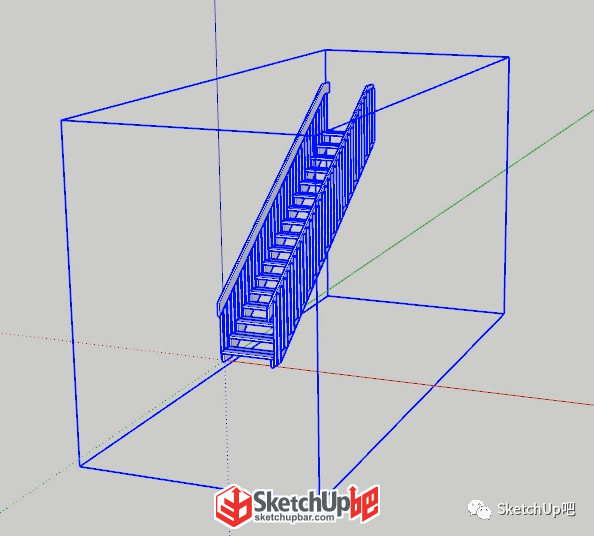

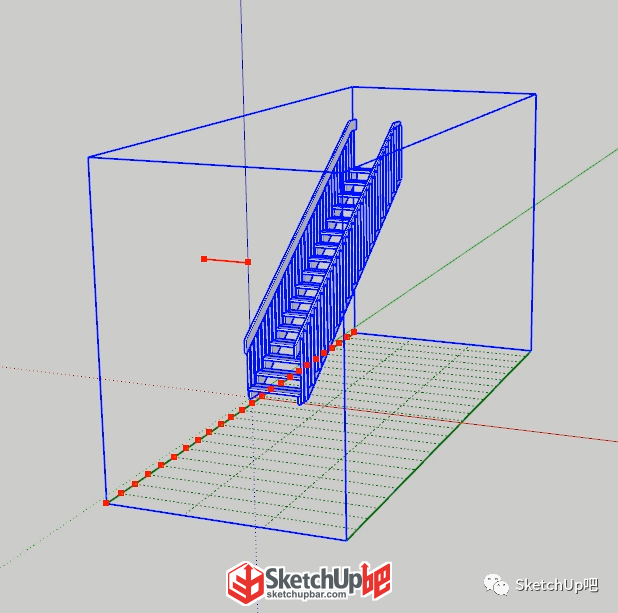

2、可以看到他的群組框非常的大，在使用真實彎曲時是按照整個群組框進行的。

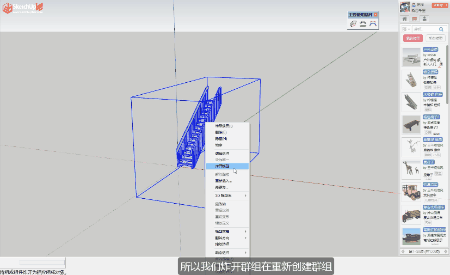

3、炸開群組在重新創建群組，進入群組中檢查軸是否在我們想要的方向。

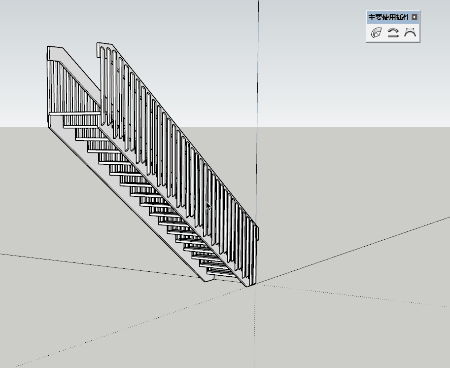

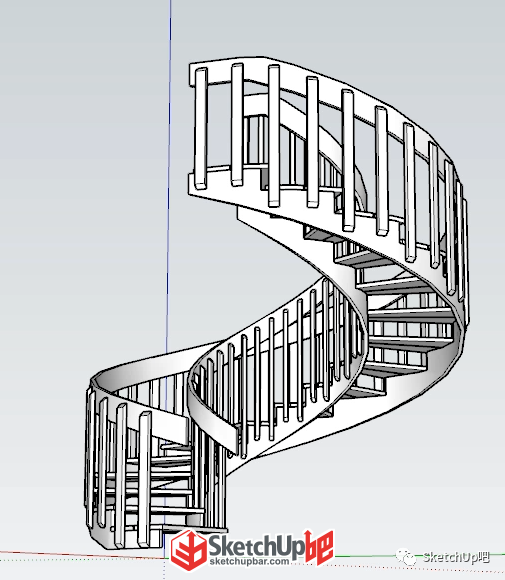

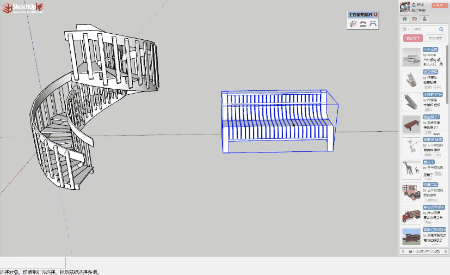

4、然后點擊使用真實彎曲，輸入360回車即可。一個旋轉樓梯就生成了。

同樣公園中的弧線座椅也可以這樣制作。

使用真實彎曲前檢查下組的坐標軸，然后在點擊使用真實彎曲即可。

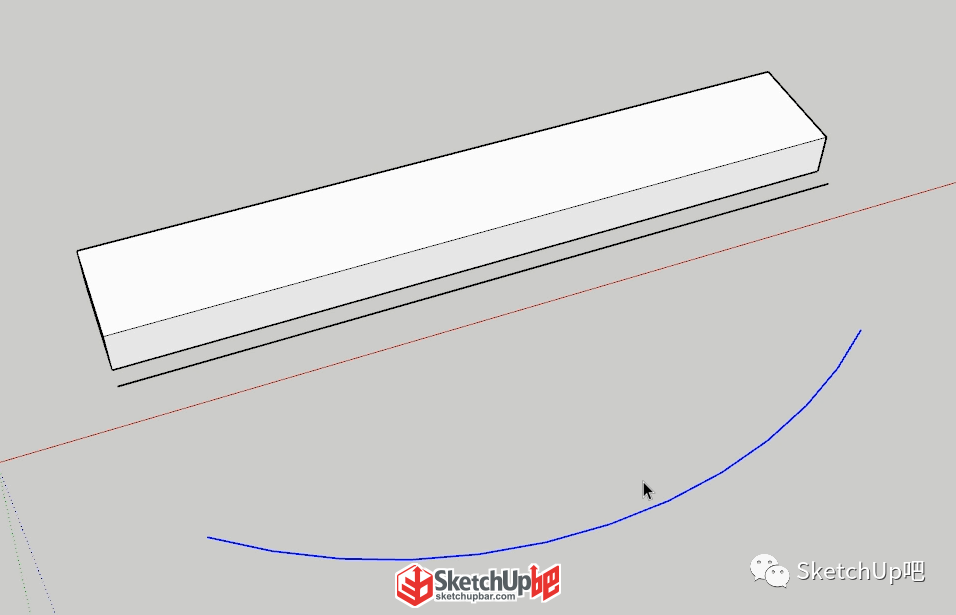

形體彎曲使用時需要一個組、參照線與一條目標線。

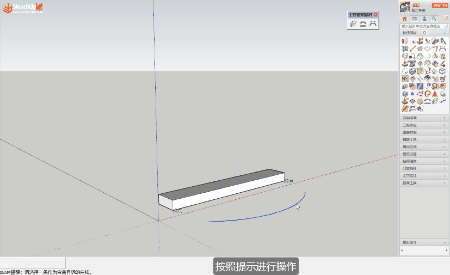

1、點擊使用形體彎曲，按照提示進行選擇。方向鍵上鍵可以修改形體的起點與終點。下鍵可以修改參考線的方向。

可以看到形體彎曲不需要注意組的坐標軸問題，只需要注意參照線要與紅軸平行即可。

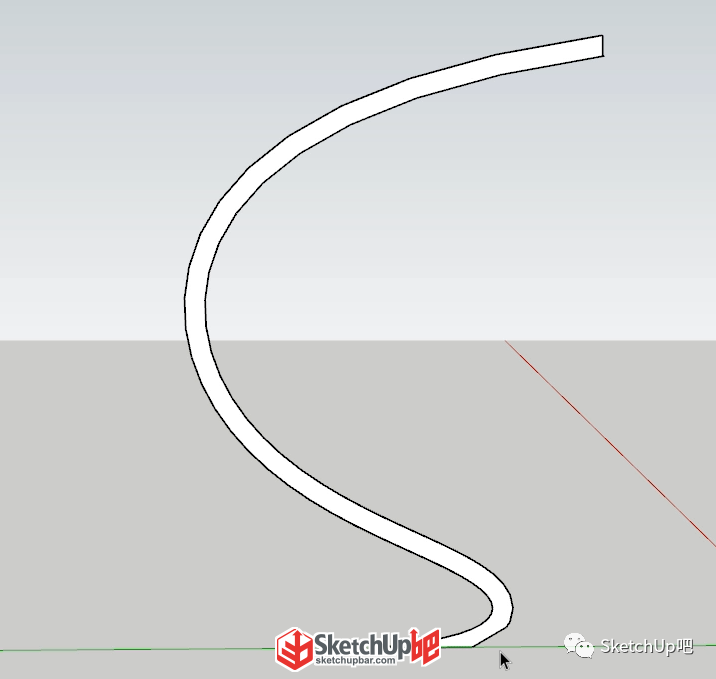

2、要注意目標線不能是一個閉合的線條。不管目標線是這樣的旋轉線。

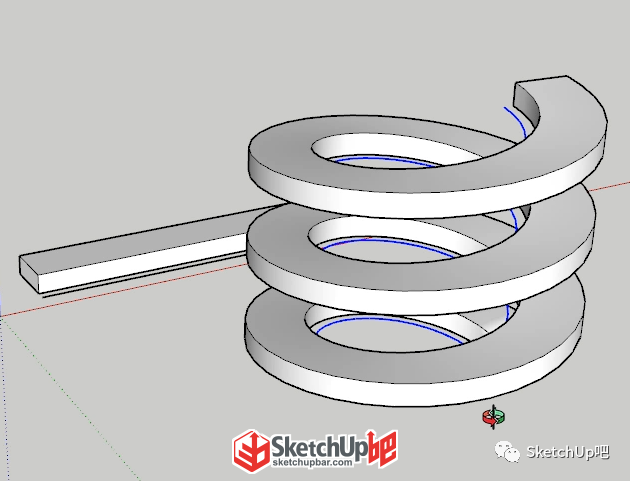

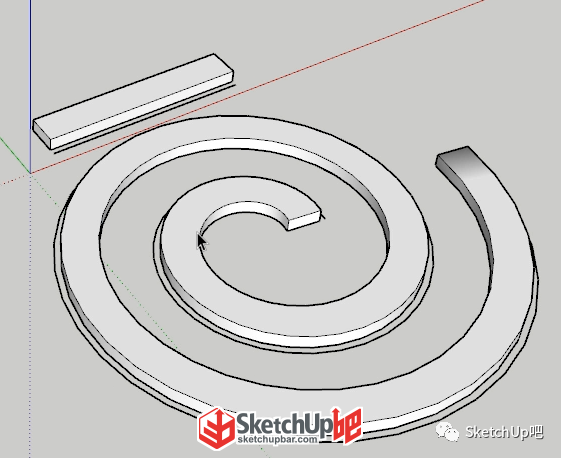

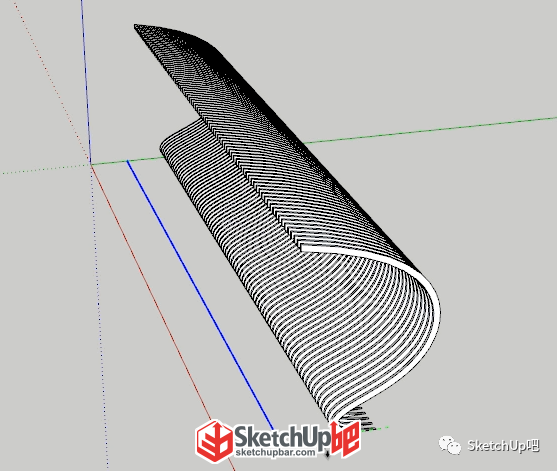

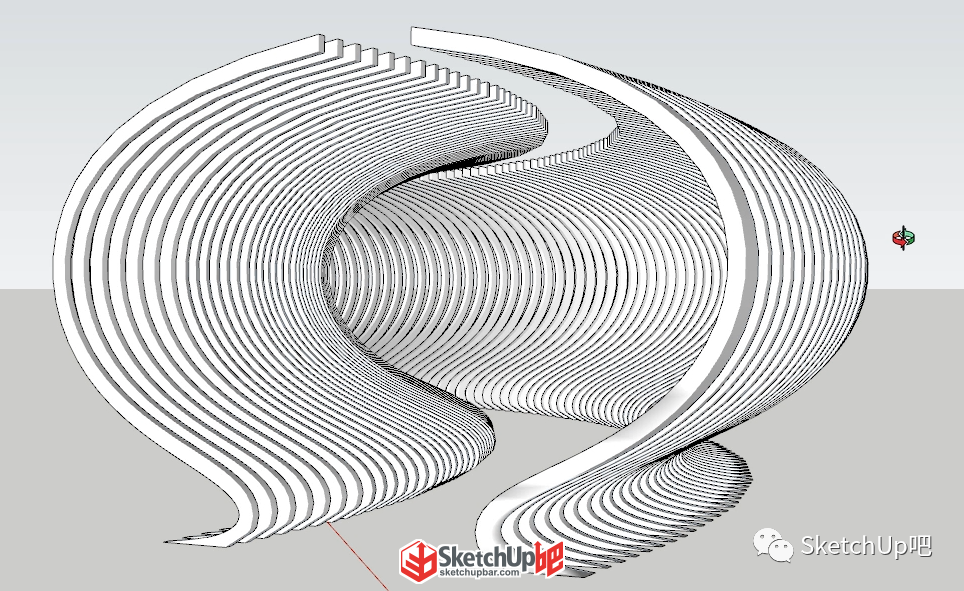

還是螺旋線都可以生成彎曲的形體。

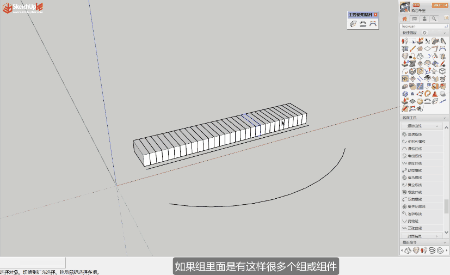

3、但是要注意，如果組里面是有很多個組或組件，在形體彎曲后這些組都會被自動炸開。

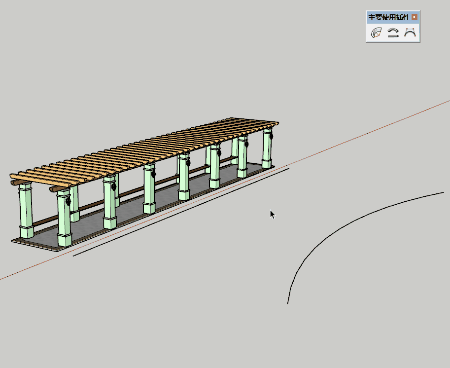

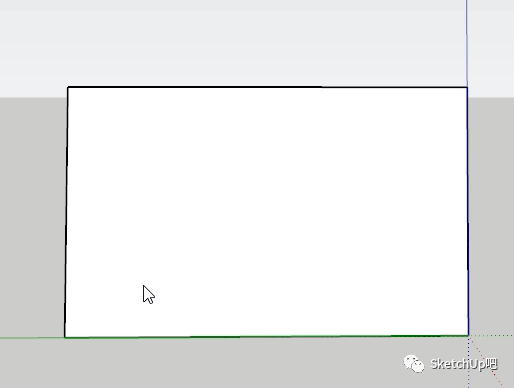

1、首先繪制一個矩形。

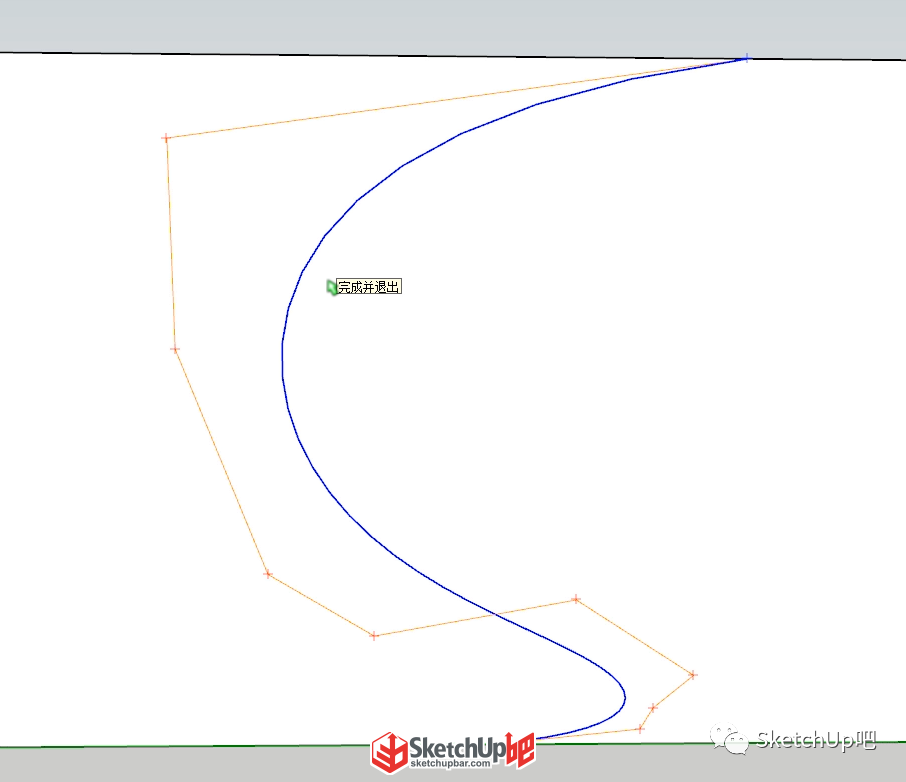

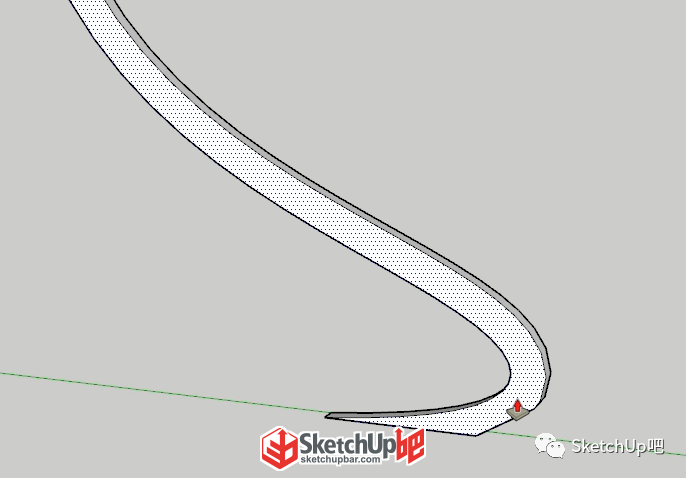

2、用貝茲曲線畫一條曲線。

3、使用偏移工具進行偏移，手動補充一下線條后刪除多余的線面。

4、使用推拉工具給面加一個厚度并創建為群組。

5、移動復制出多個，然后全選這些創建一個大的群組。

6、用直線工具繪制一條等長于大群組的參考線。

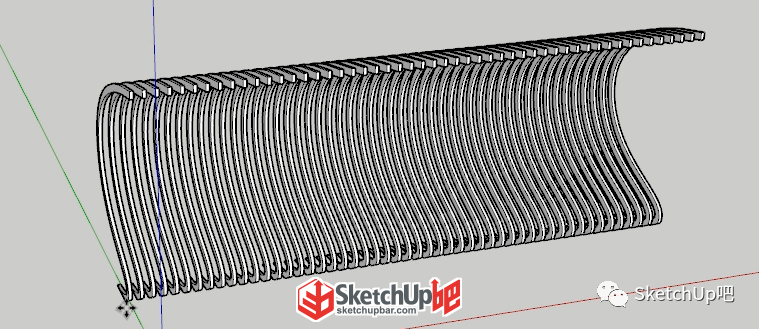

7、然后在畫一條圓弧，點擊使用形體彎曲，分別生成不同起點、終點的形體形體。把兩次生成的形體組合下，一個彎曲的廊架就生成了。

真實彎曲與形體彎曲的使用

你了解了嗎？

有任何疑問歡迎在評論區留言談?wù)?/span>
