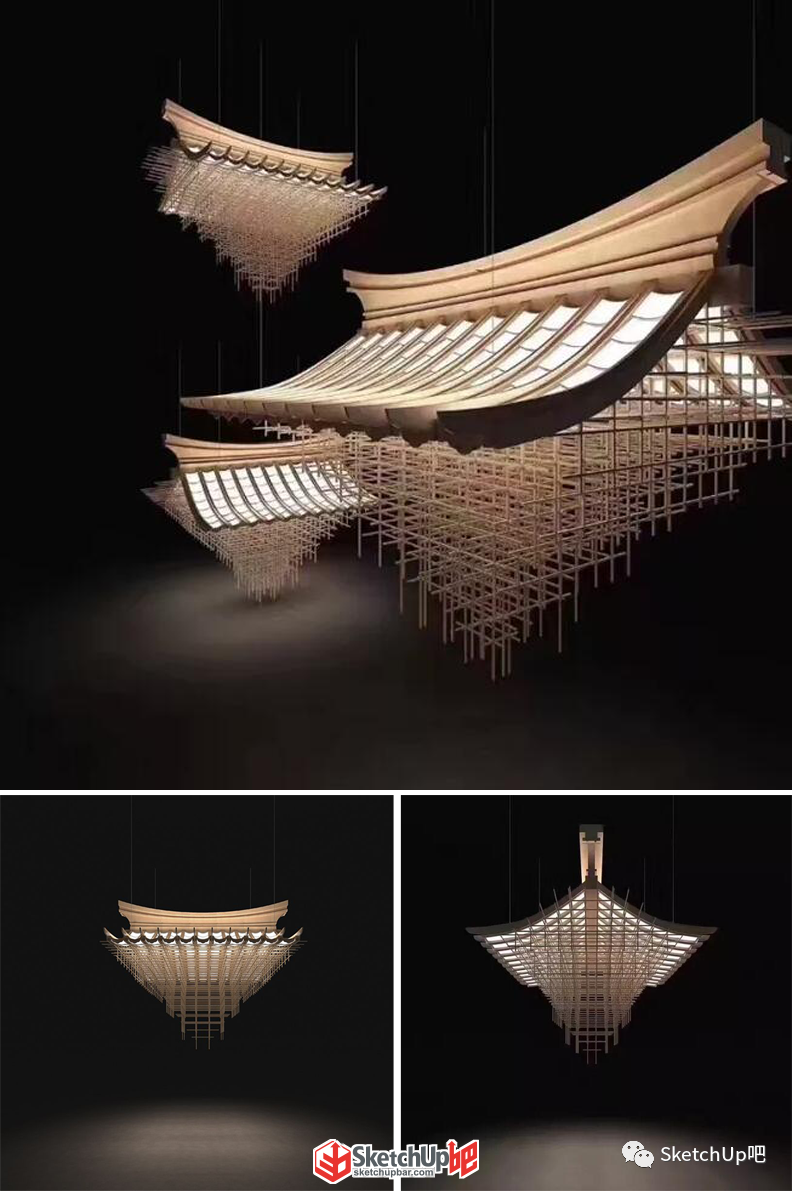

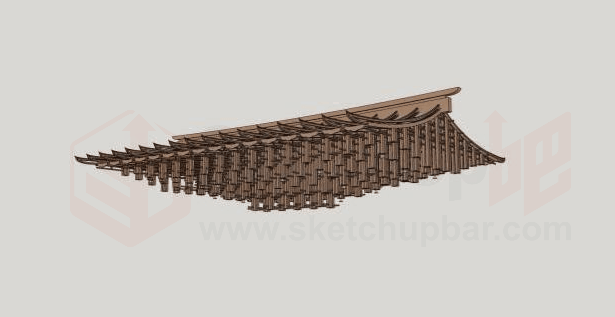

盆友們，想知道這個中式的燈飾是怎么建模的嗎今天小吧就來給大家分享一波案例來自SketchUp吧建模直播·第13期

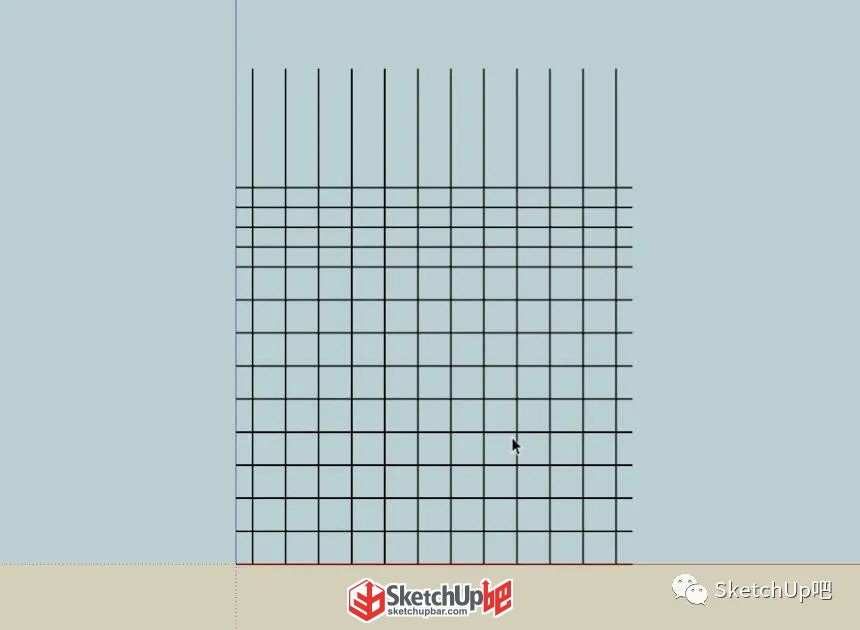

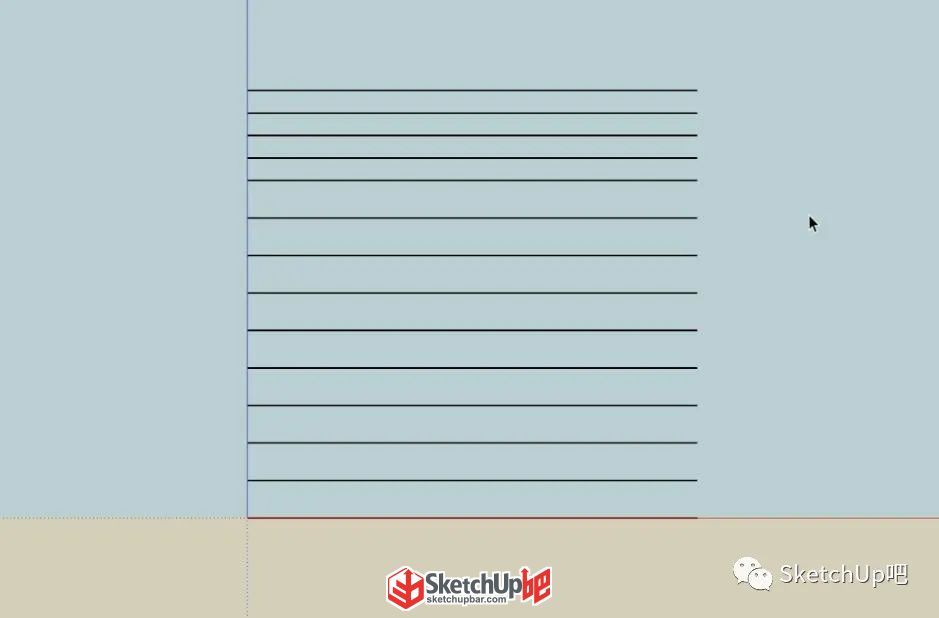

蹲了直播的小伙伴應該都知道 這個模型并沒有那么難 用的插件也不多 具體是怎么做的呢？ 正片開始！ 彈姐帶字幕視頻教程 視頻錄制：SketchUp吧—彈指神通 完整視頻教程 請點擊下方鏈接進入 圖文教 圖文教程 直線工具在x軸上繪制線段，垂直方向進行復制做好一面線段，

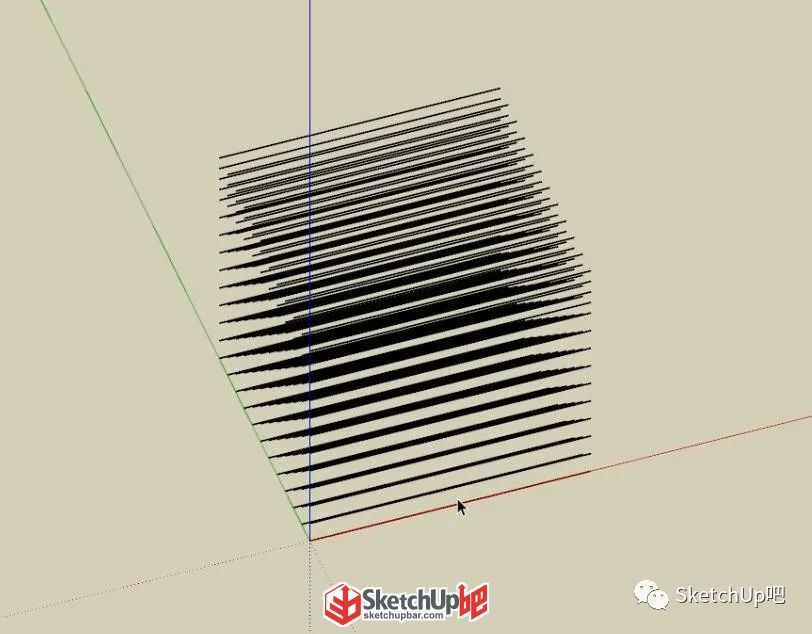

全選一面線段后在y軸上進行排列，再全選后成組得到一個方向上的線段，

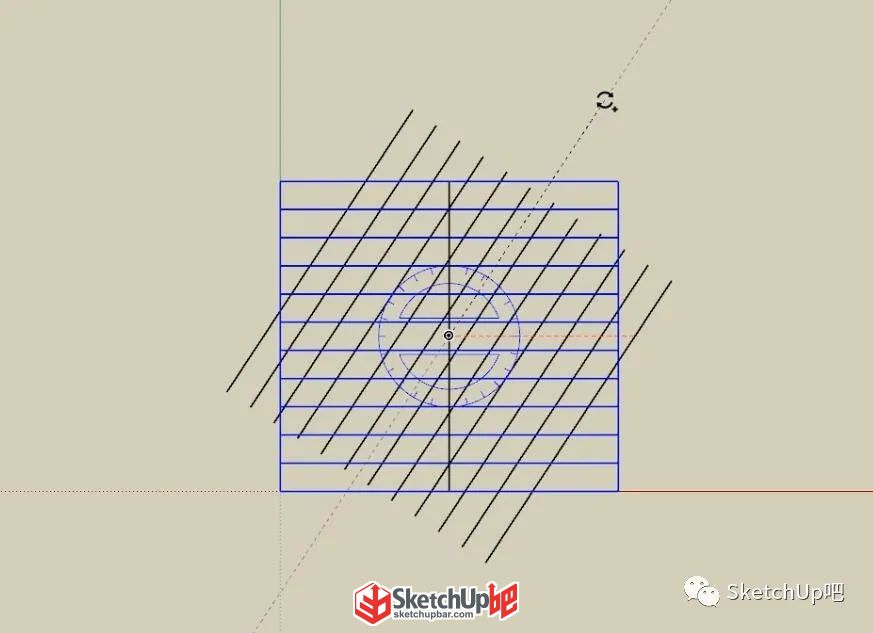

畫一條中心參考線，選中后沿中心旋轉90度，就得到了y軸上的線段，

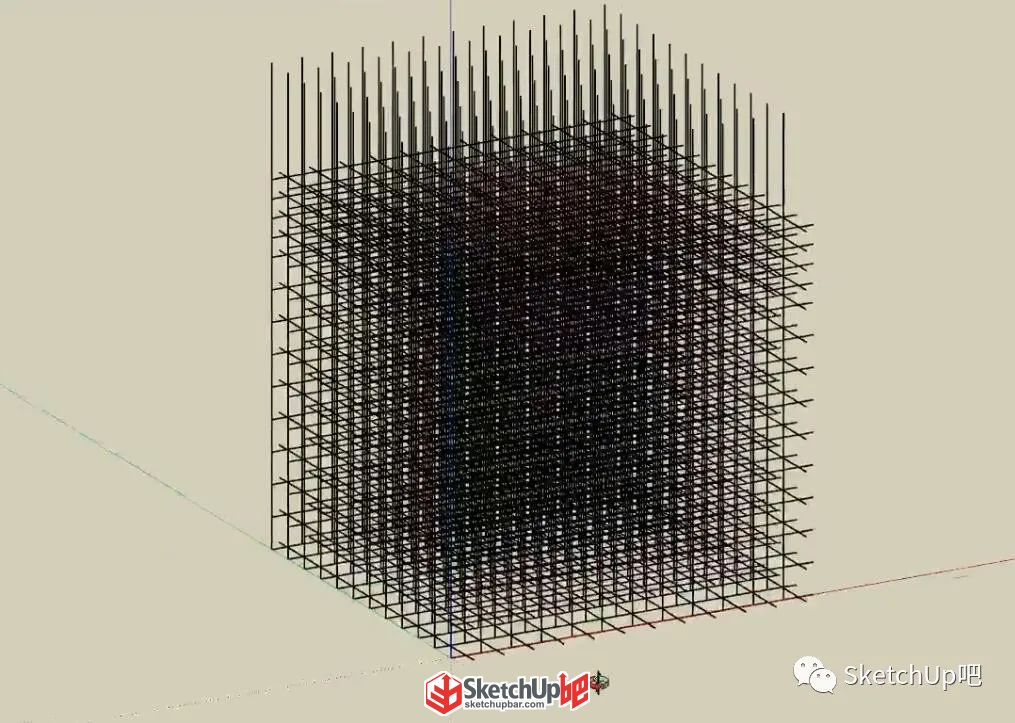

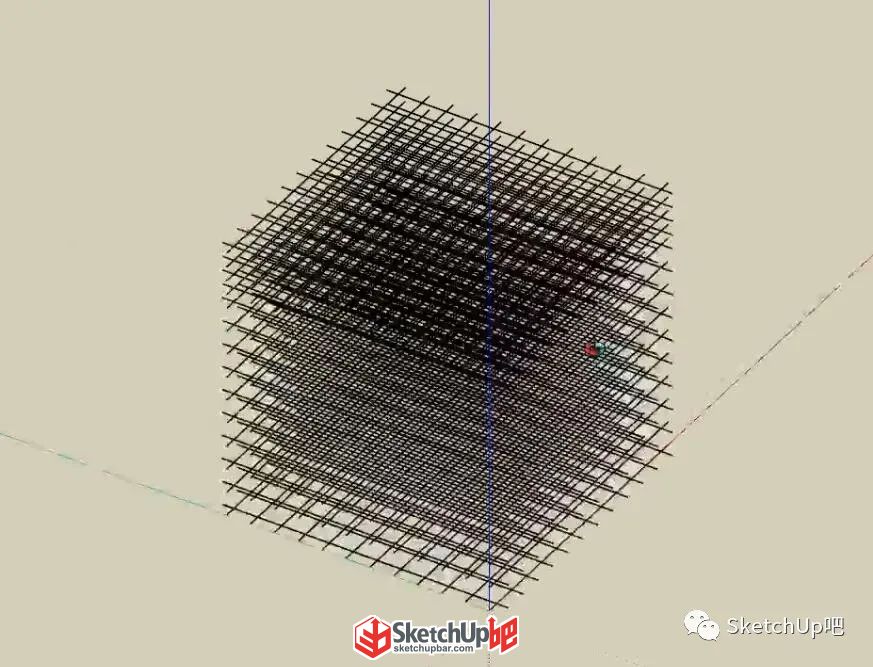

同樣的方式將豎向z軸上的線段布出來成組，
然后將三個方向的上線段群組使用【物體對齊】（SUAPP編號385）對齊，

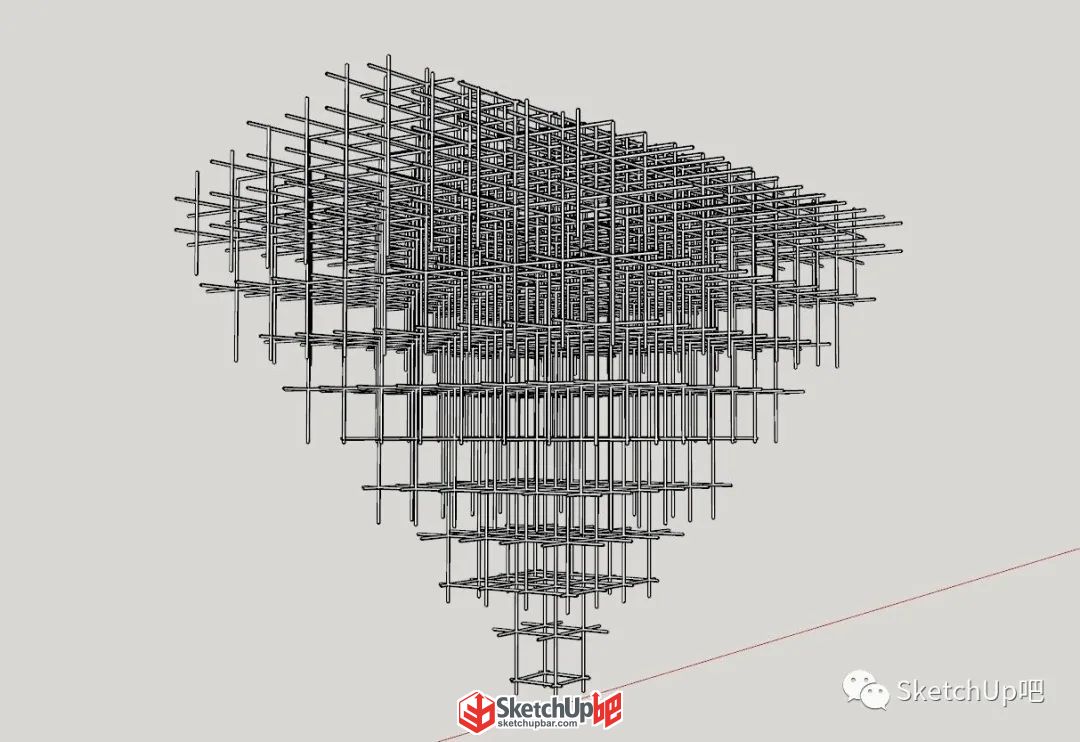

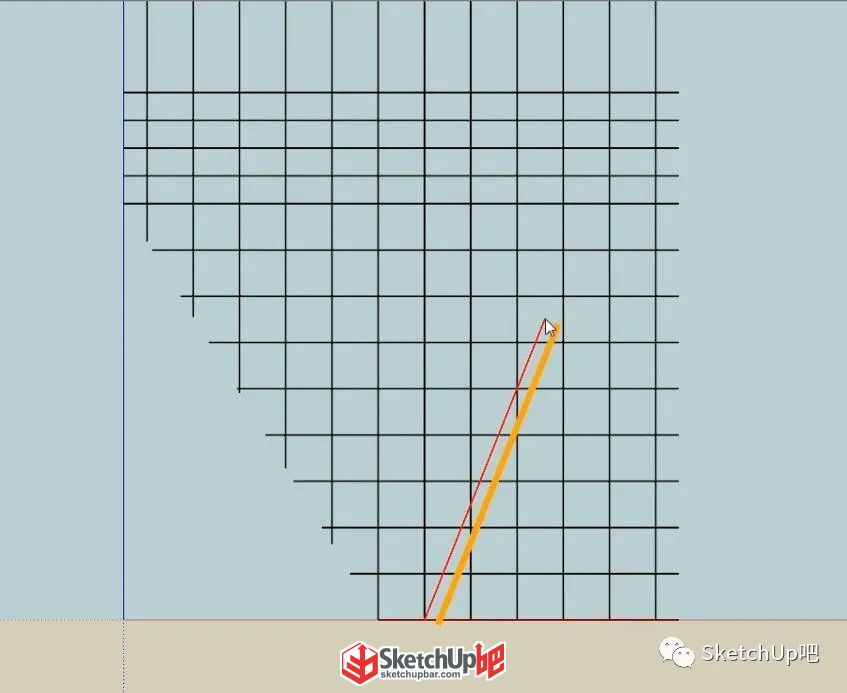

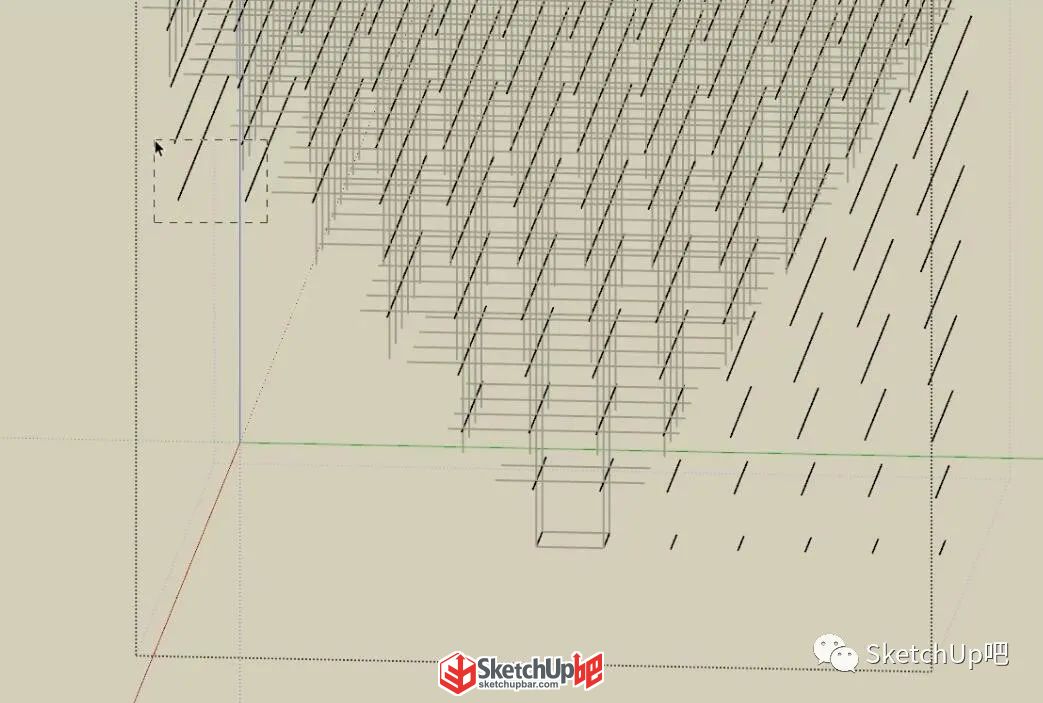

使用【對象切割】（SUAPP編號298）中的對象切除，將多余的部分切掉，得到倒金字塔形。
不能切掉的部分就手動刪除，

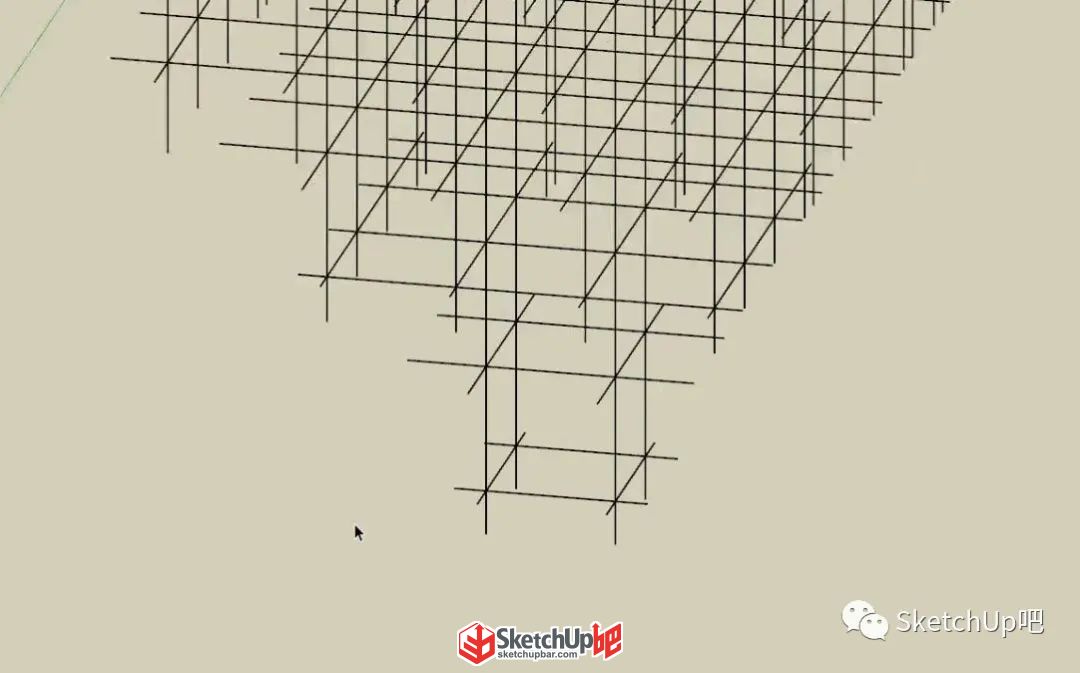

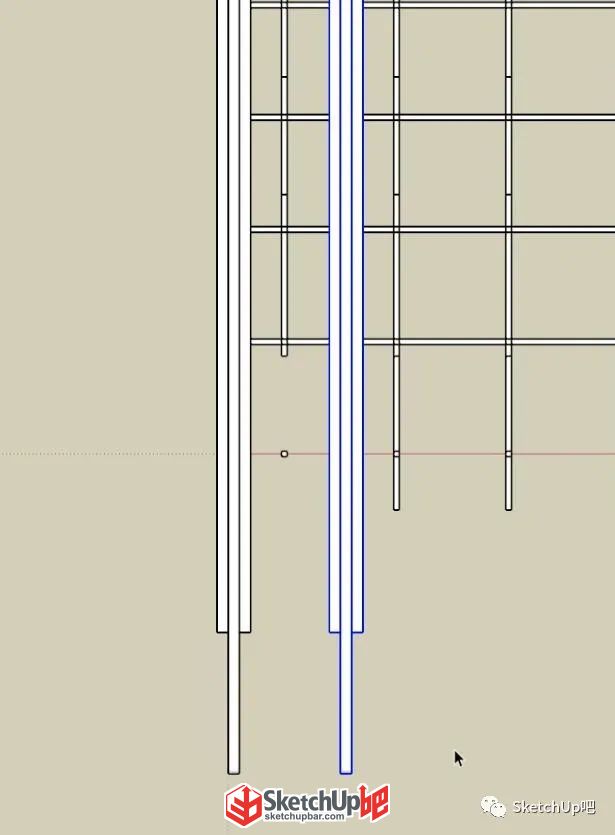

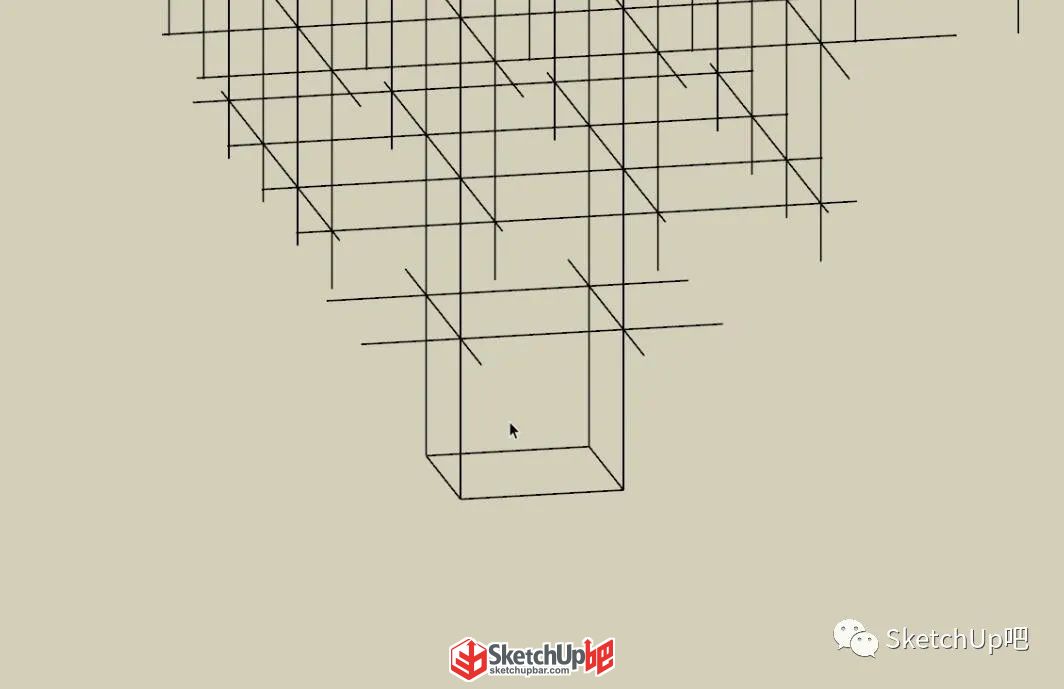

最下部可以再處理一下，讓三個方向的線段進行交叉，

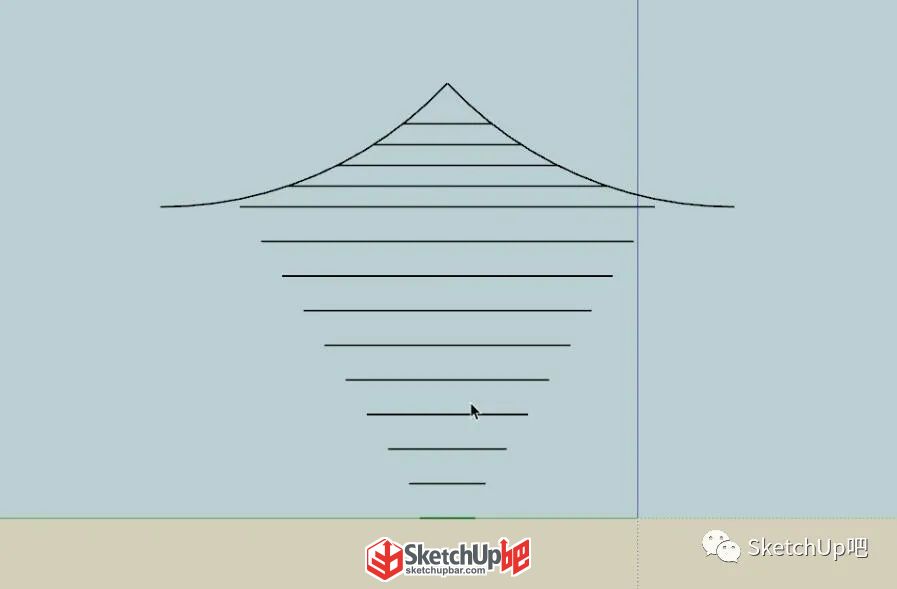

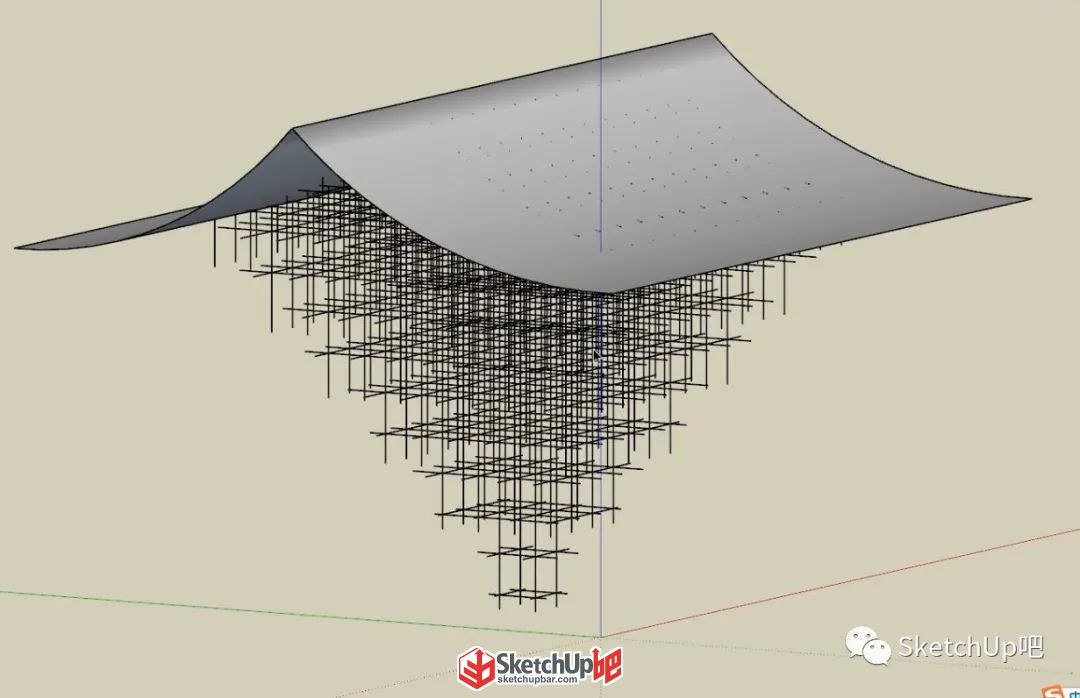

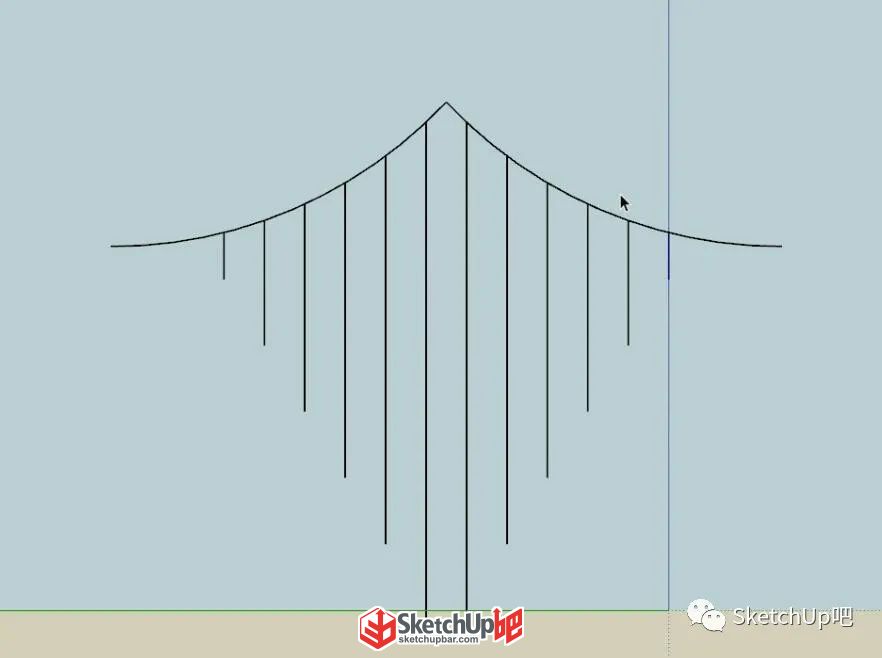

繪制一個屋頂?shù)膮⒖?a href="http://www.mgcxq.cn/so?q=%E6%9B%B2%E9%9D%A2&fid=10002" target="_blank" class="relatedlink">曲面，

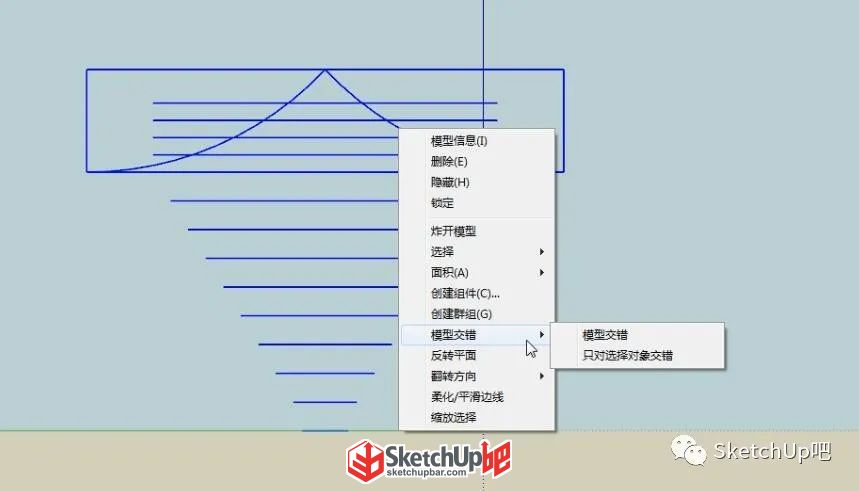

將線段群組分別和屋頂進行模型交錯，刪除多余的部分。

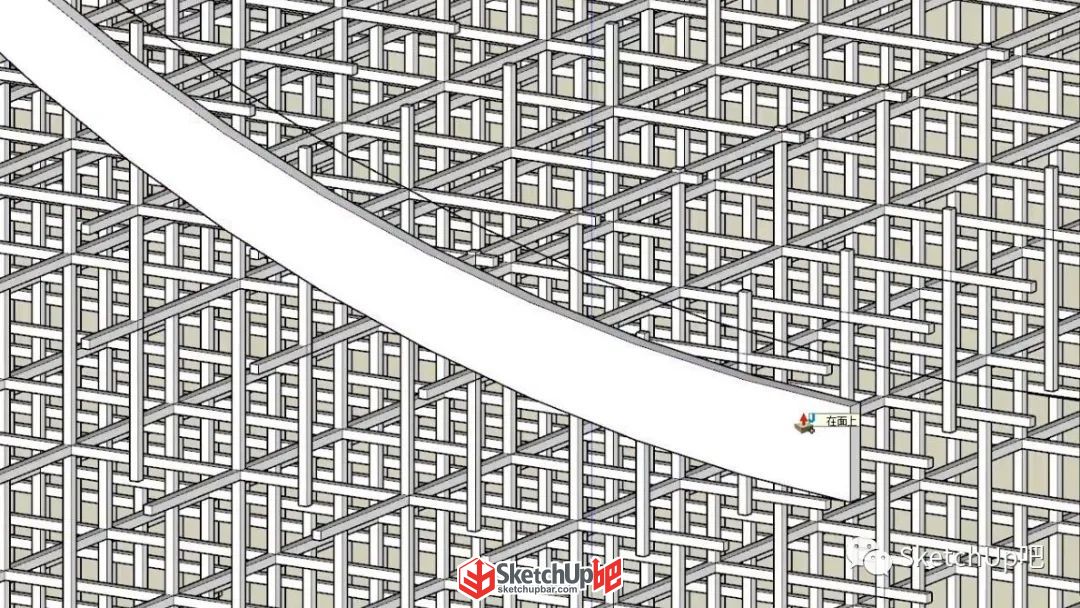

使用【線轉方柱】（SUAPP編號271）中的節點斷開將線段轉化為方柱，

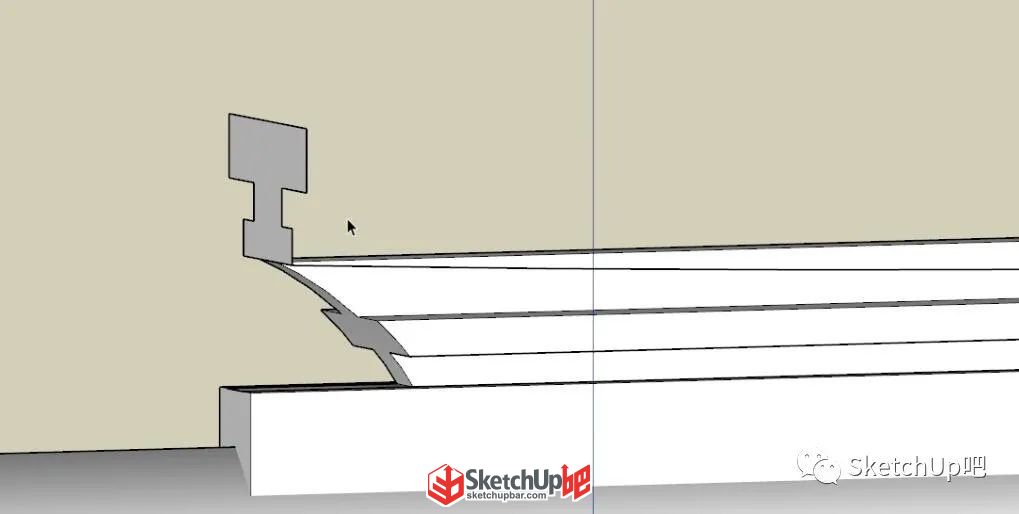

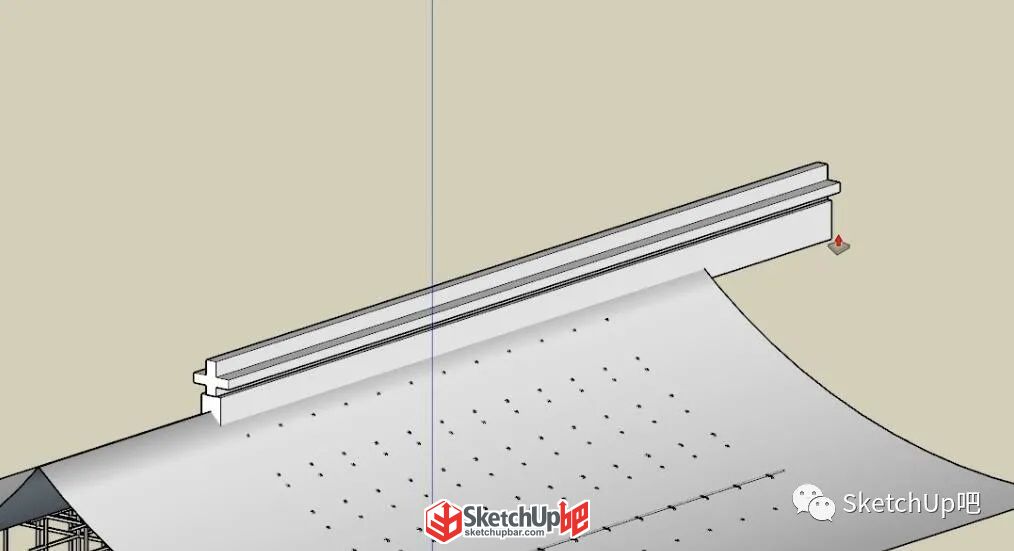

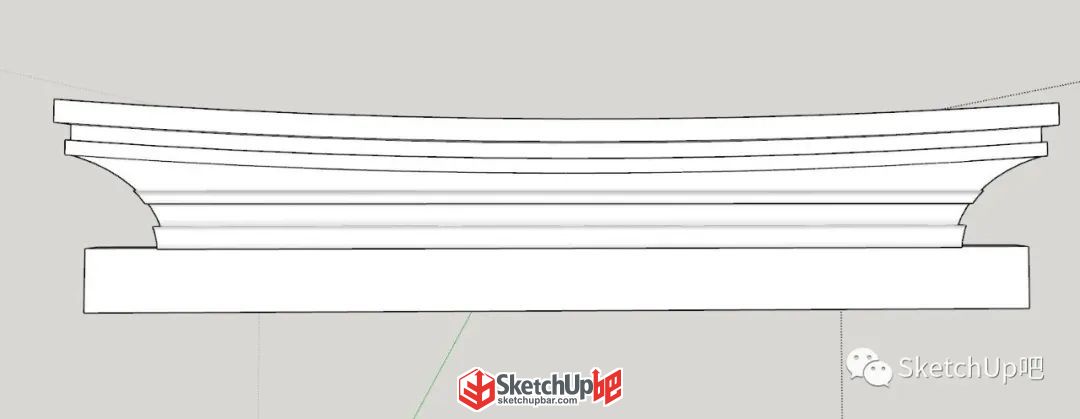

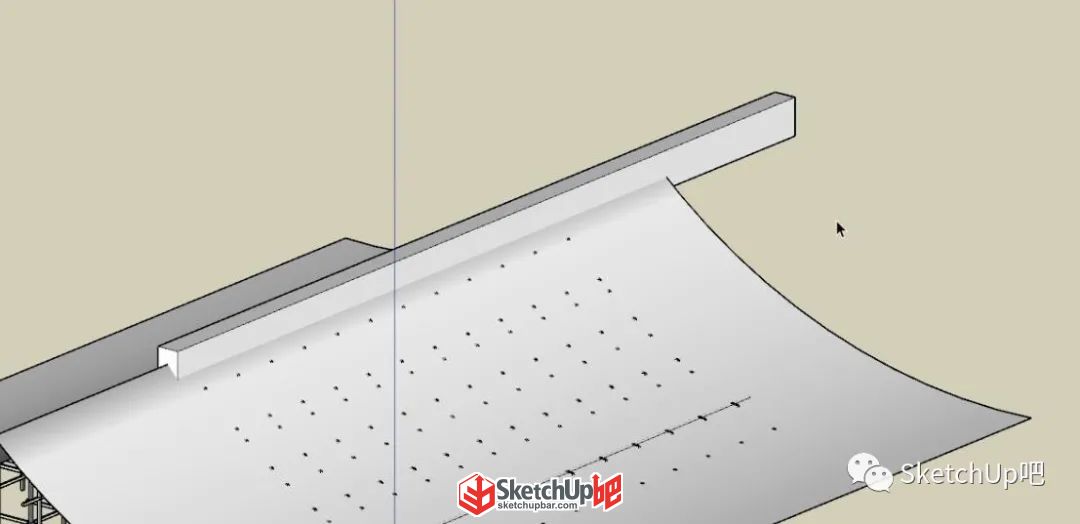

接著繪制屋脊，先畫截面再進行推拉即可。

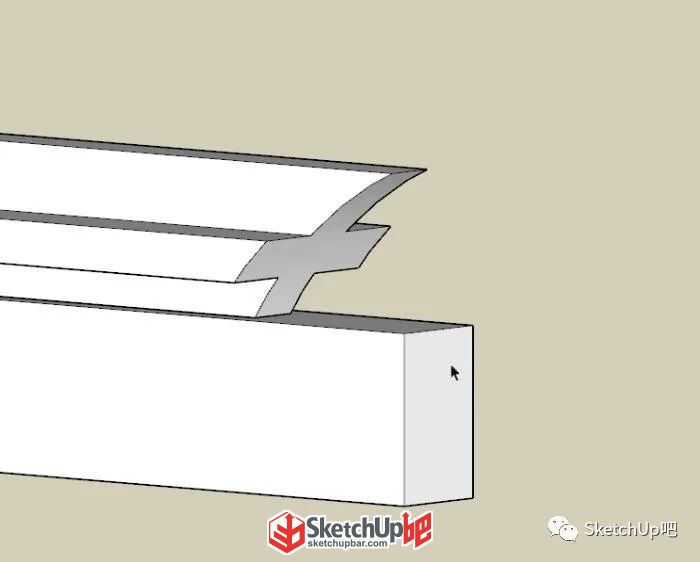

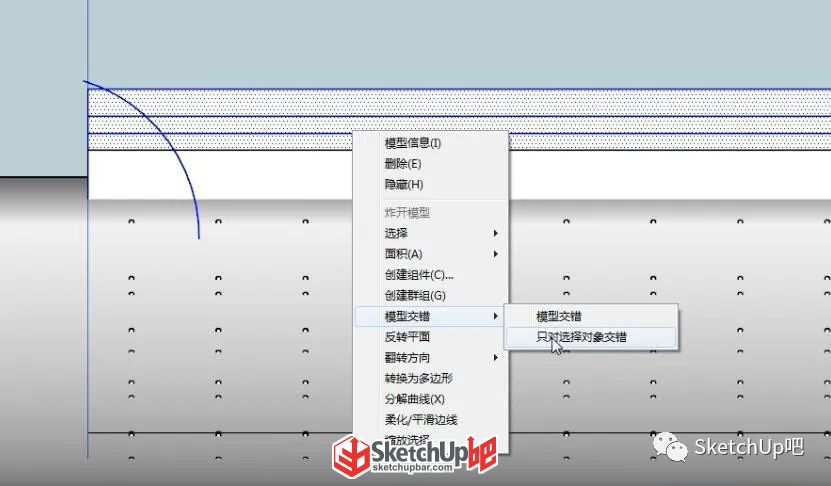

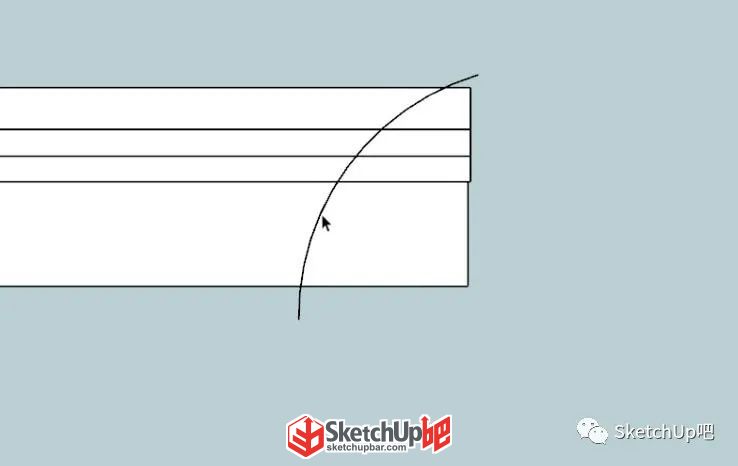

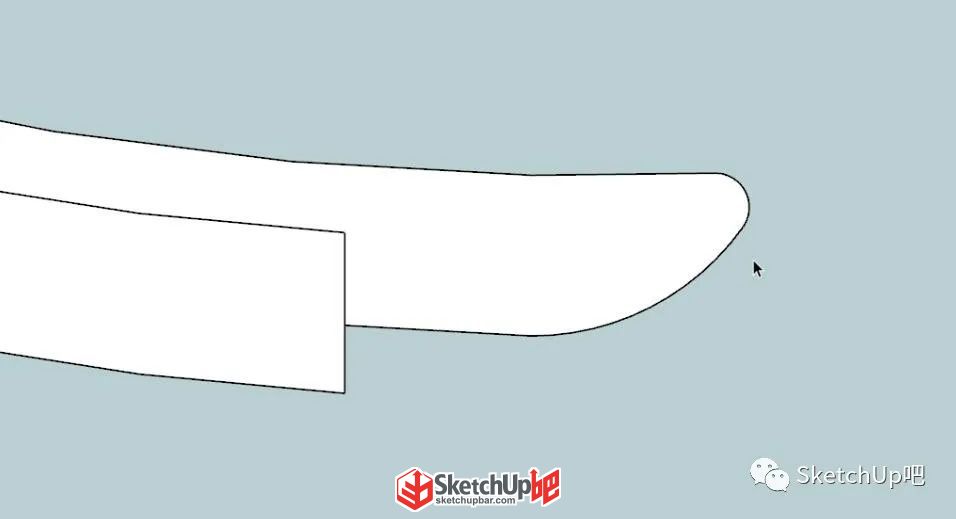

繪制弧形切面，與屋脊進行交錯，
刪除多余的部分后，就得到了邊緣呈弧形的屋脊，

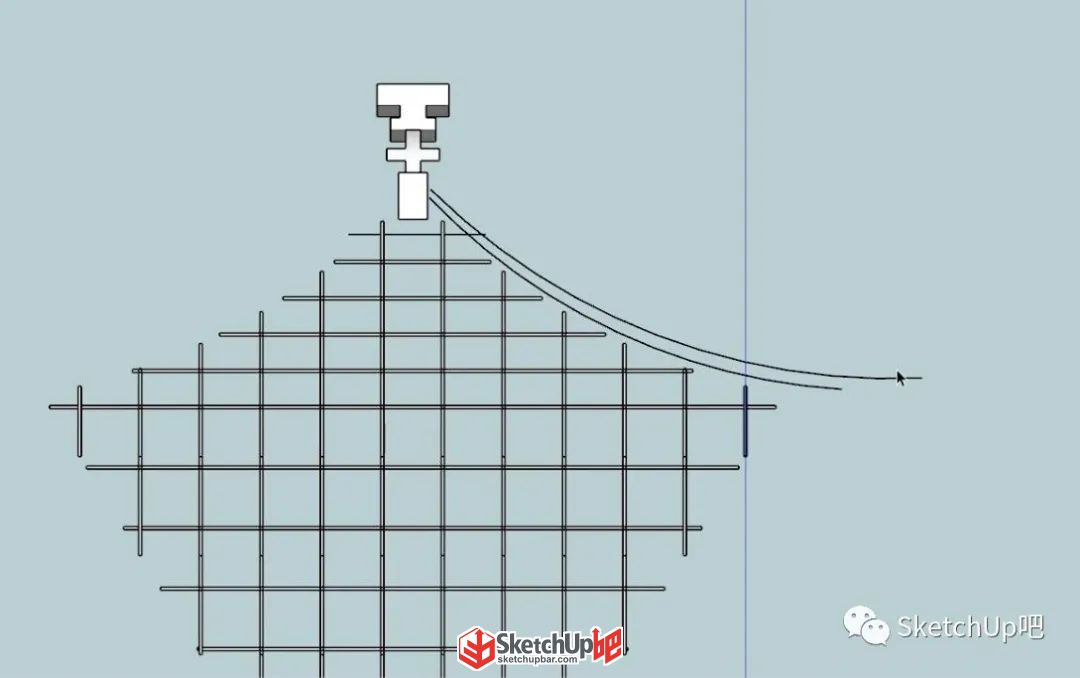

最上方的屋脊是向下彎曲的，先繪制出截面和路徑。
然后使用【直立跟隨】（SUAPP編號268）將它做出來，

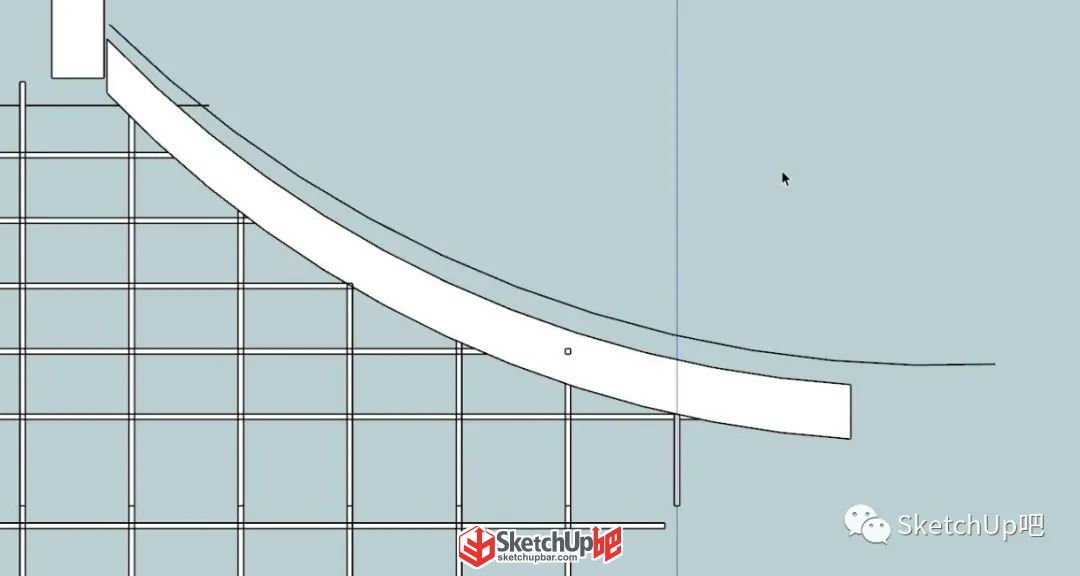

椽條有兩種規格，圓弧工具繪制出兩種椽條的弧度。
使用【拉線成面】（SUAPP編號156）將弧線在藍軸上拉出面，
使用【超級推拉】（SUAPP編號94）拉出厚度，
同樣的方式繪制出兩一種椽條，不同的是，頂端呈圓弧狀，只是需要在成面后先將頂部改為弧形，再推拉厚度，
這樣兩種規格的椽條就做好了，兩個短的夾一個長的就形成了一組，兩組椽條的距離可以定出瓦片的大小。

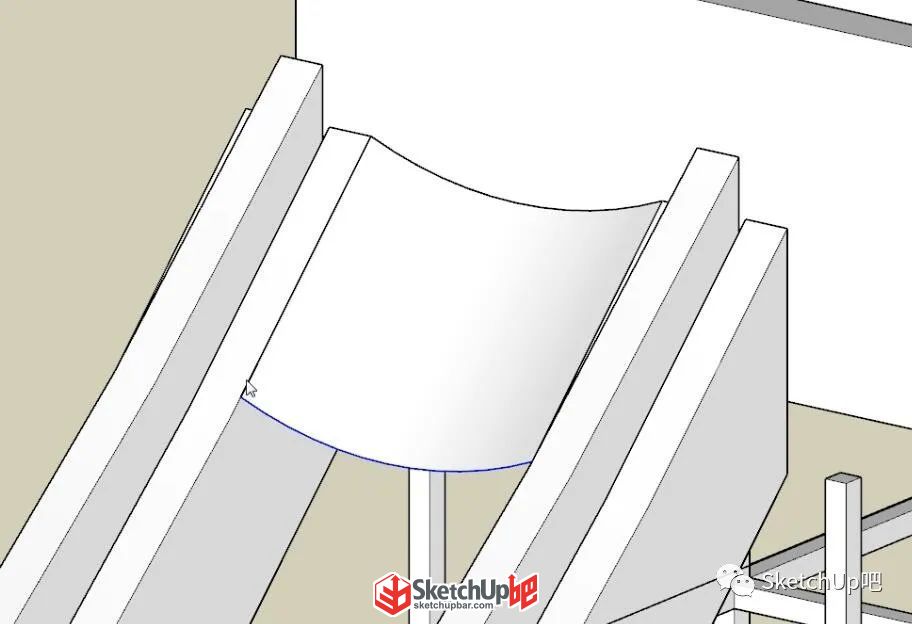

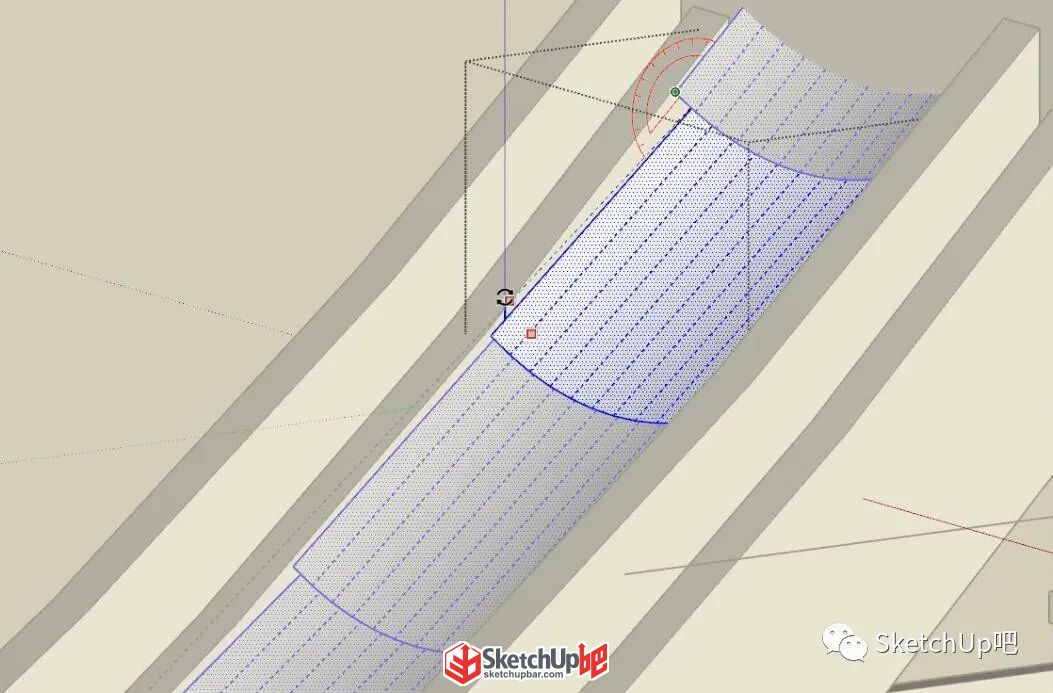

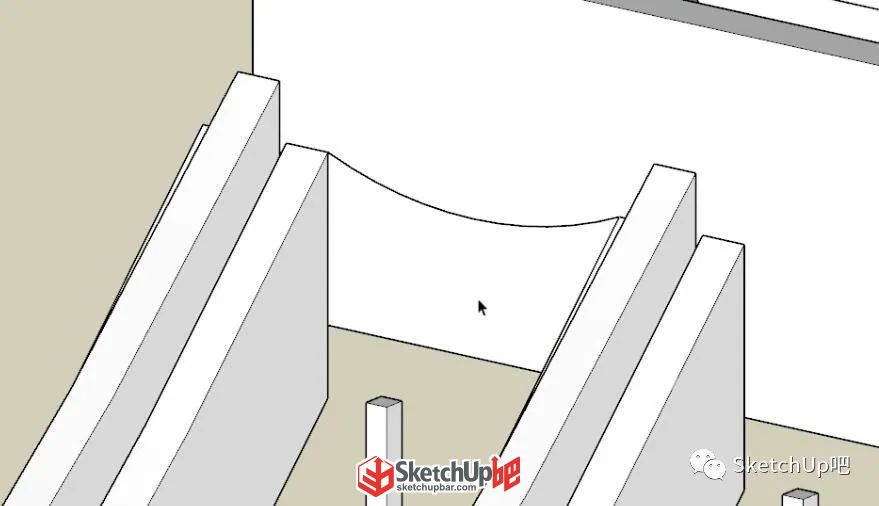

先繪制一個瓦片的弧度，
然后【拉線成面】（SUAPP編號156）得到面，創建成組件，

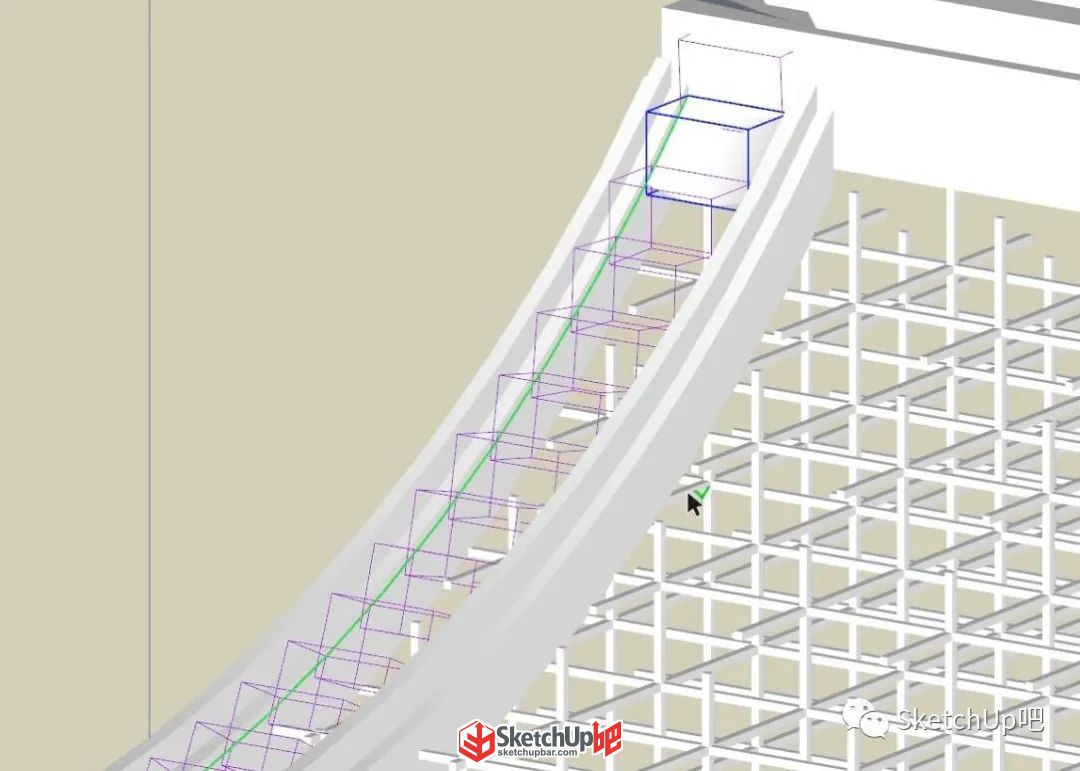

接著使用【曲線陣列】（SUAPP編號384）將瓦片沿路徑陣列出來，
角度不對可以進入瓦片組件調整一下。

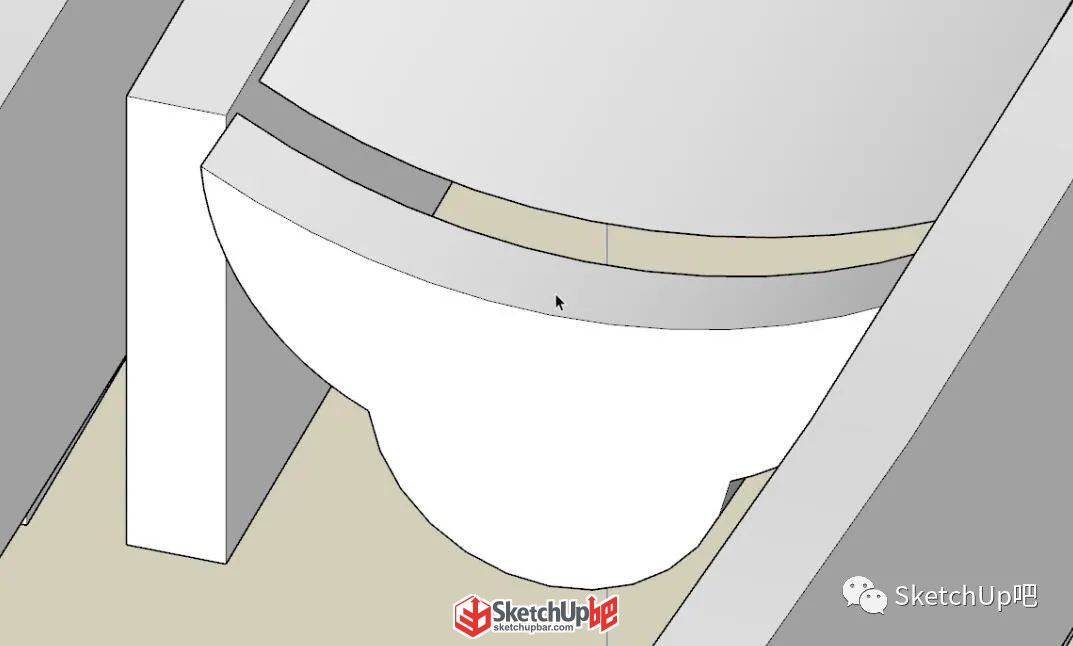

然后再做滴水，

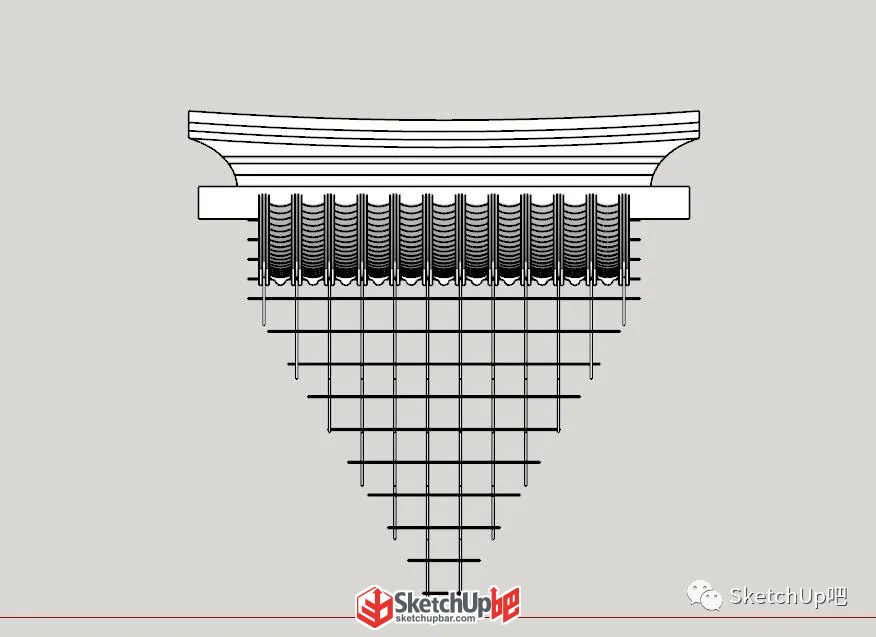

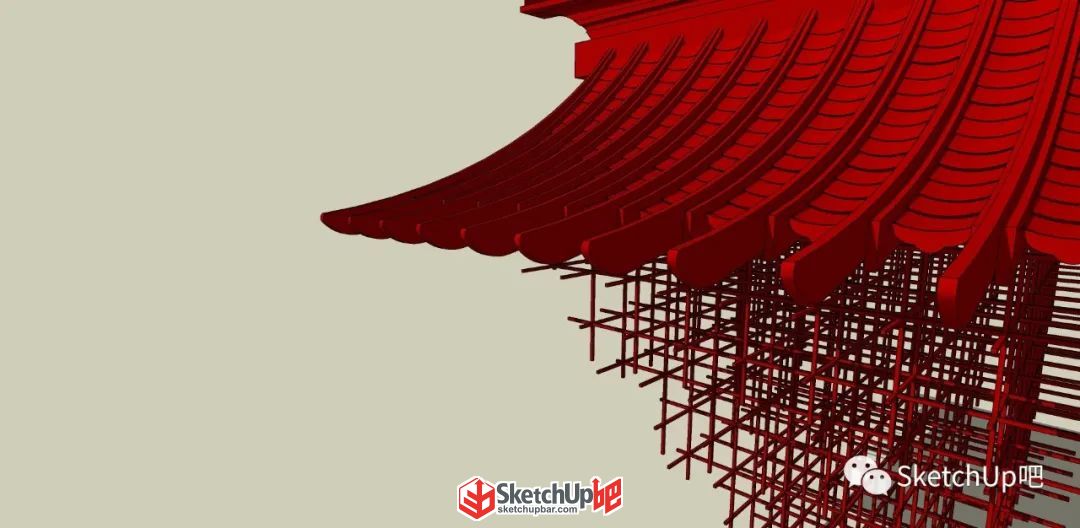

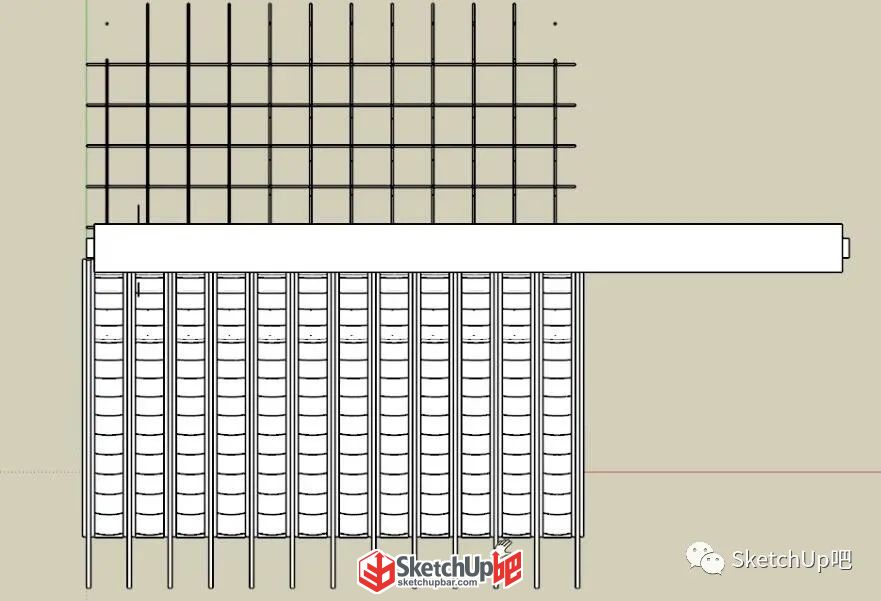

將瓦片和椽條陣列出來，一面就做好了，然后將一面的屋面鏡像一份，就得到了完整的屋面啦。

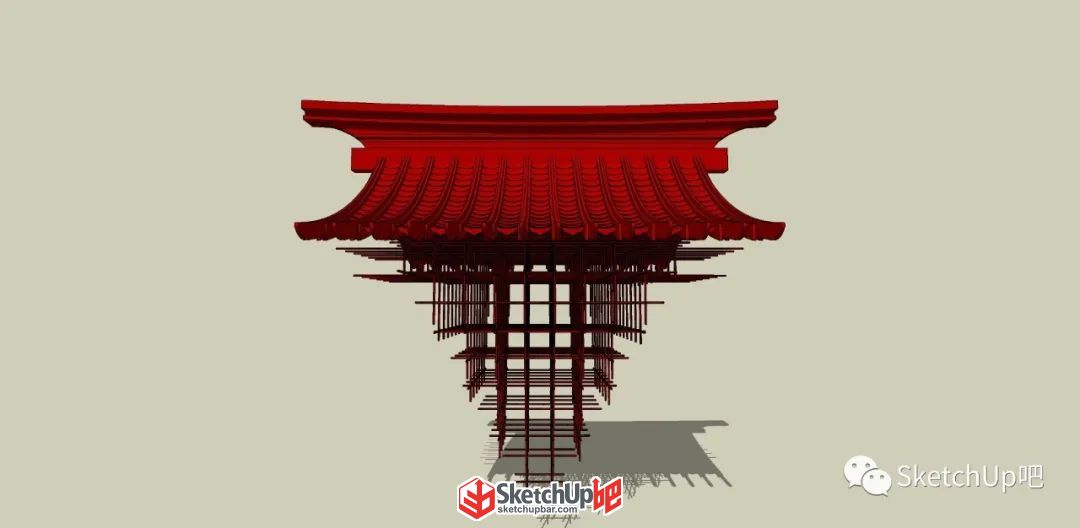

所有的部分都做好了，再次使用對齊工具對齊就行了。
慣例一問，你，學廢了嗎
其實也沒辣么難啦~ 有位吧友，一邊看直播一邊做就做出來了
by：SketchUp吧—幽冥鬼斯 看看人家，重點是要?jiǎng)邮职 看了圖文教程還不會的話就去看視頻吧 地址已經給你們啦！ 完整視頻請點擊鏈接觀看 更多視頻教程歡迎鎖定SketchUp吧
