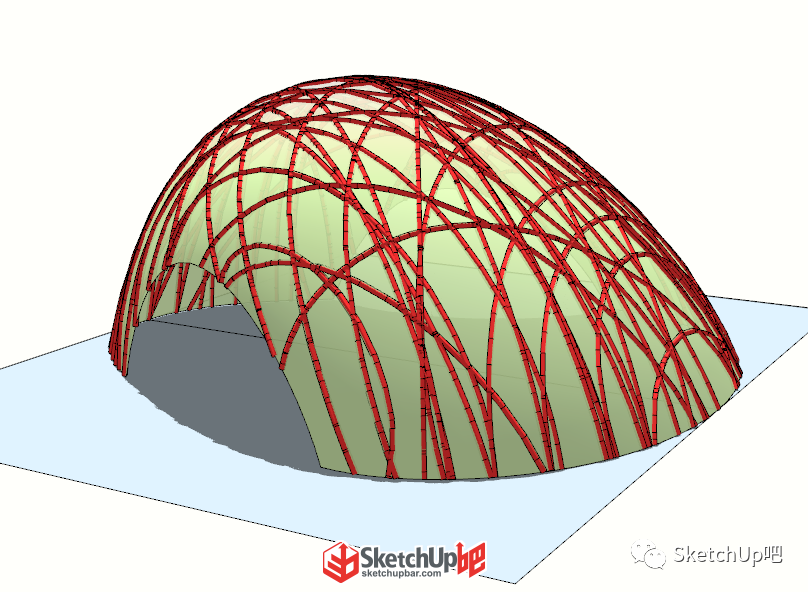

小吧又來給大家安利神仙插件了 今天分享的是SketchUp中切割神器 對象切割

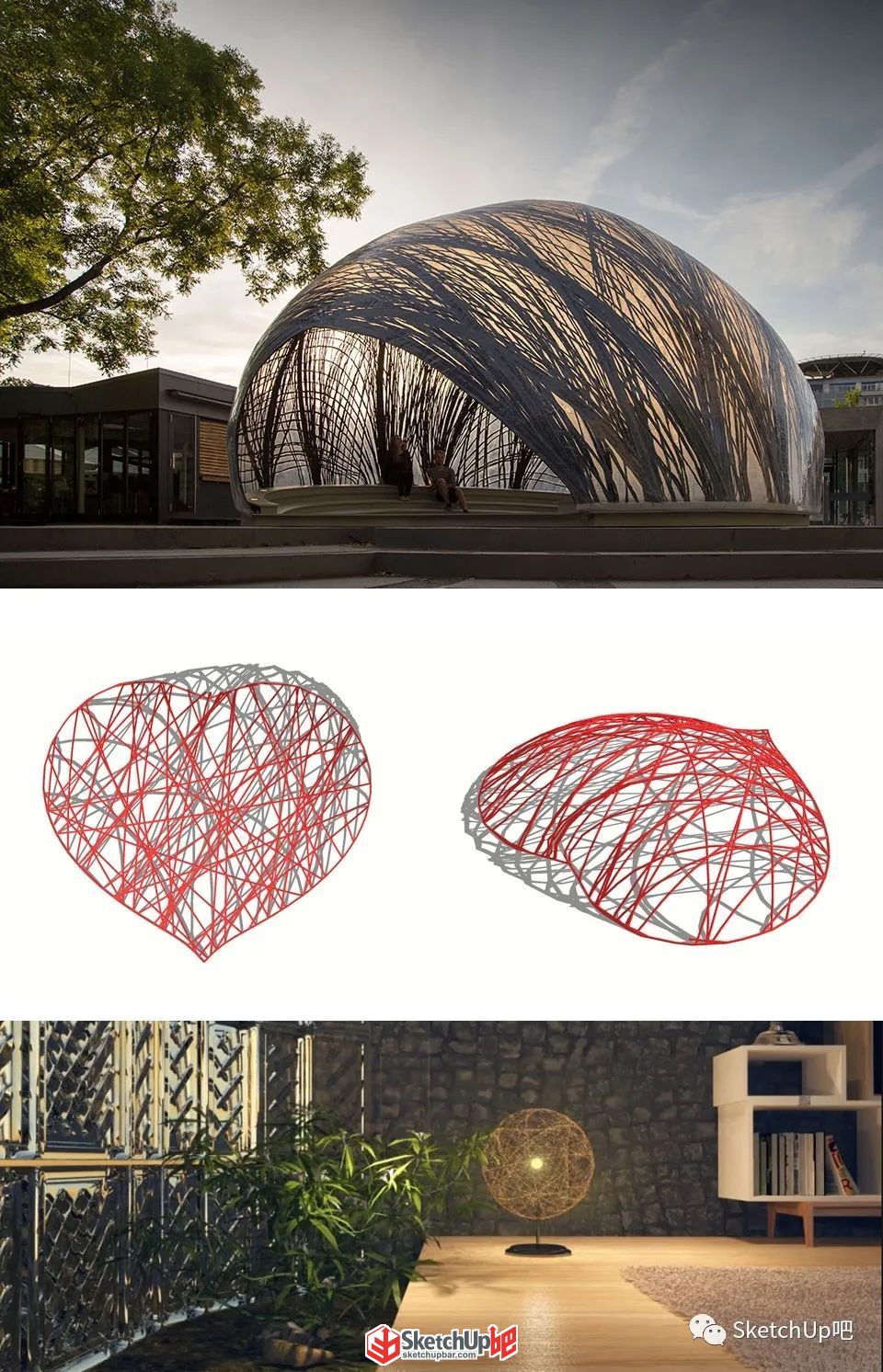

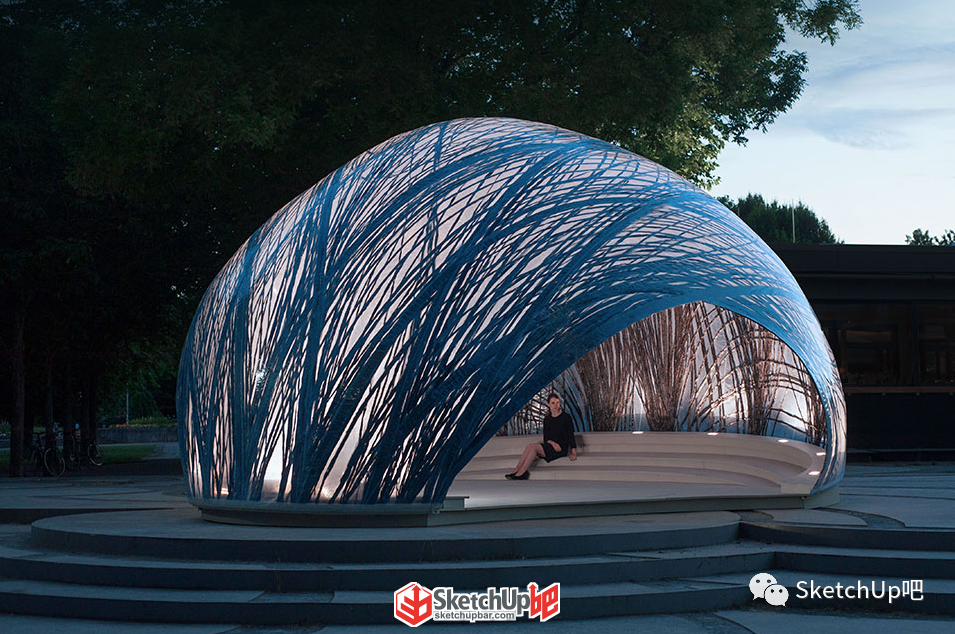

你看他像不像你倔強的稀疏頭發呢？

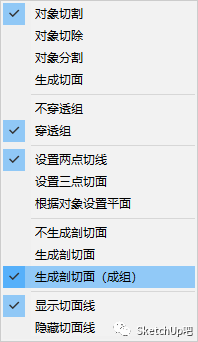

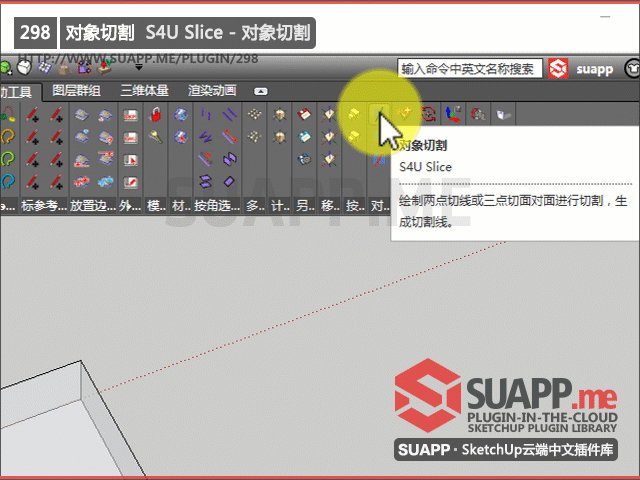

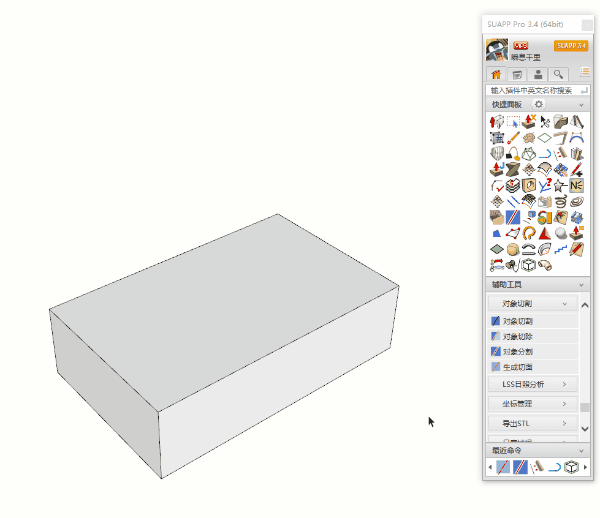

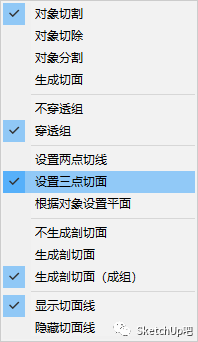

插件功能介紹 對象切割 - SUAPP編號298 - 對象切割插件功能可以通過兩點切割線或三點切割面對SketchUp對象進行切割、切除和分割操作，并可選擇是否穿透群組或組件。 對象切割

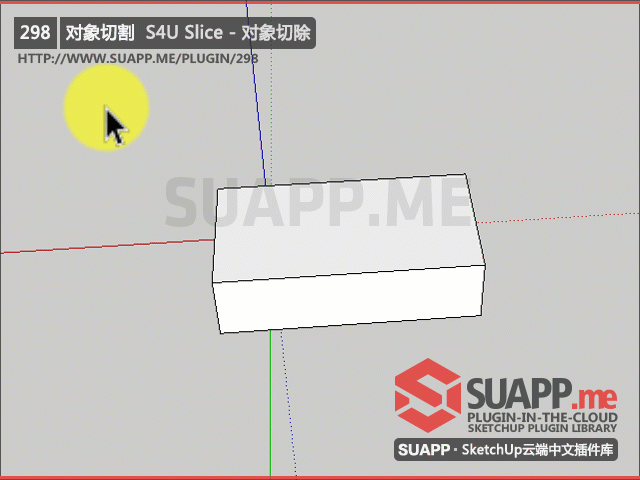

對象切除

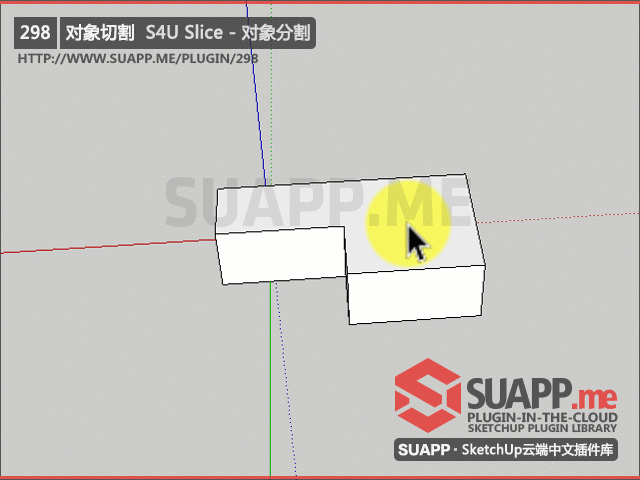

對象分割
生成切面
建模實例應用 接下來通過這個案例再來了解下對象分割插件吧。

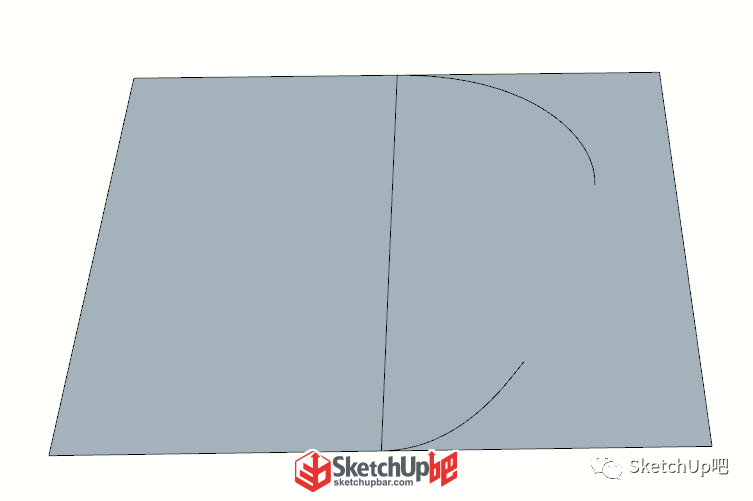

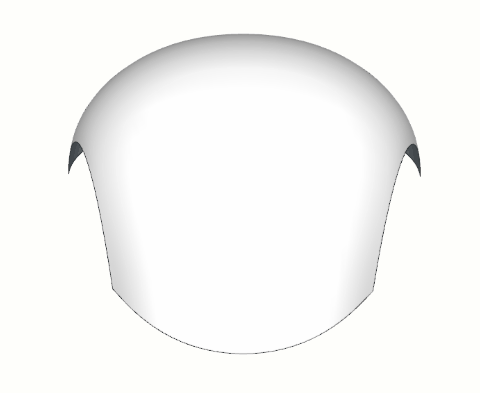

1、使用貝茲曲線（SUAPP編號96）繪制兩段曲線。

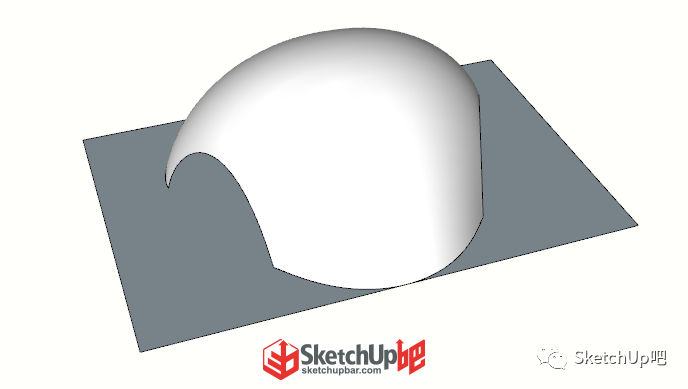

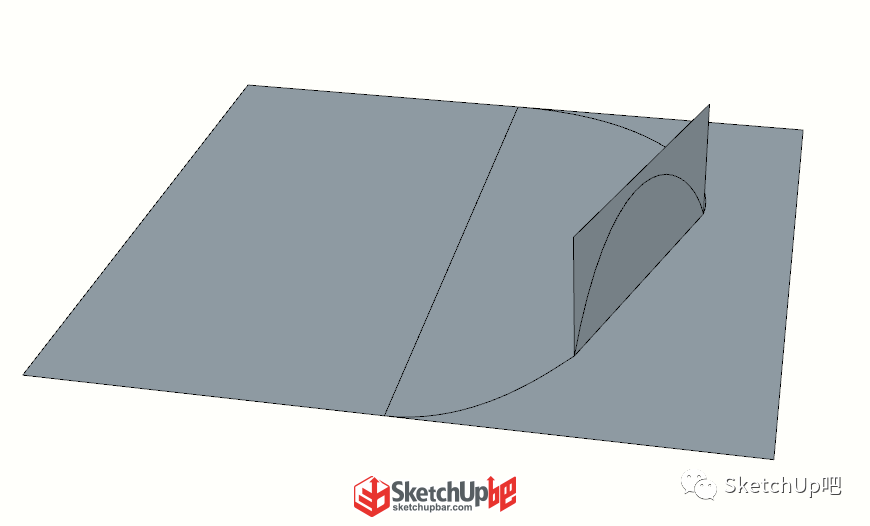

2、直線工具將缺口處連接，并使用拉線成面（SUAPP編號156）形成一個面，在使用貝茲曲線畫一個弧。
3、刪除多余的線面，將線條鏡像到另一邊。

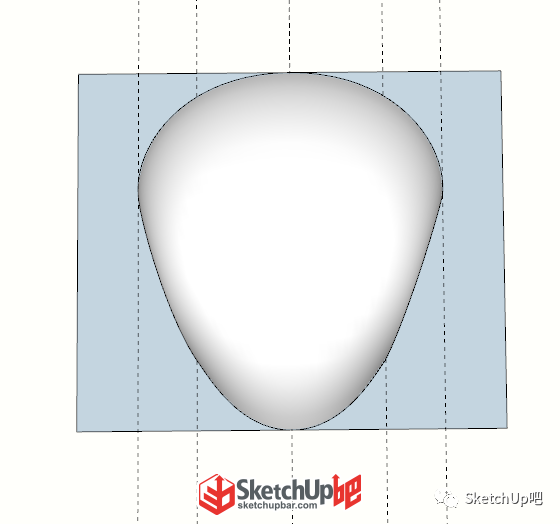

5、使用卷尺工具繪制參考線。

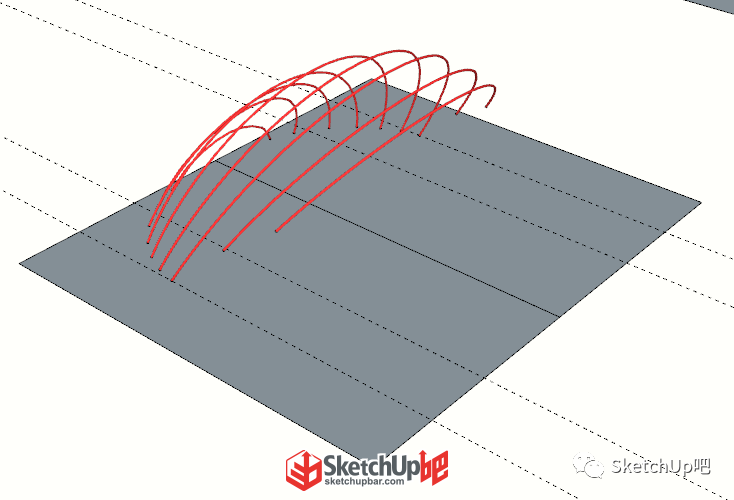

6、使用對象切割對曲面進行切割。注意勾選生成剖切成組。
然后在通過輔助參考線鏡像到另一邊。

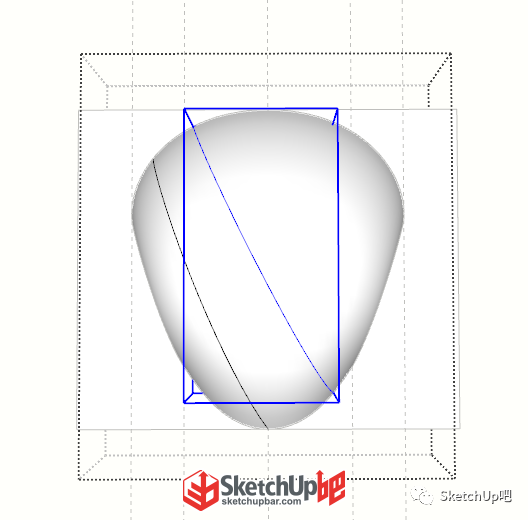

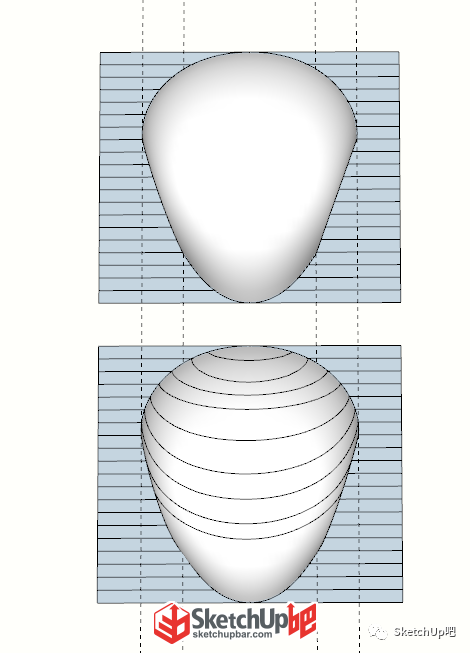

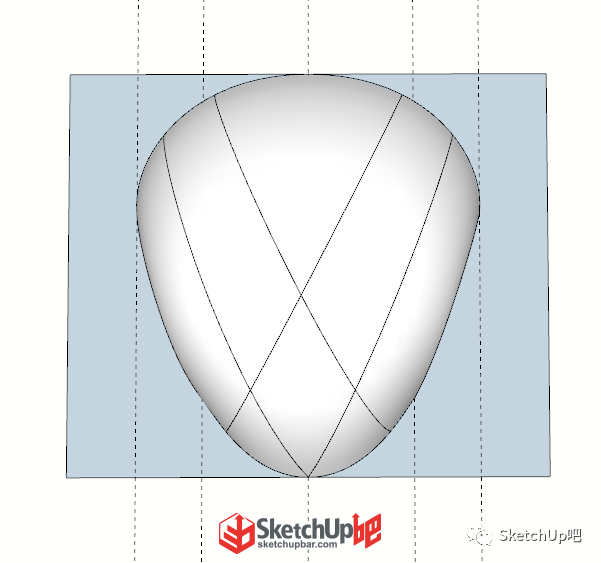

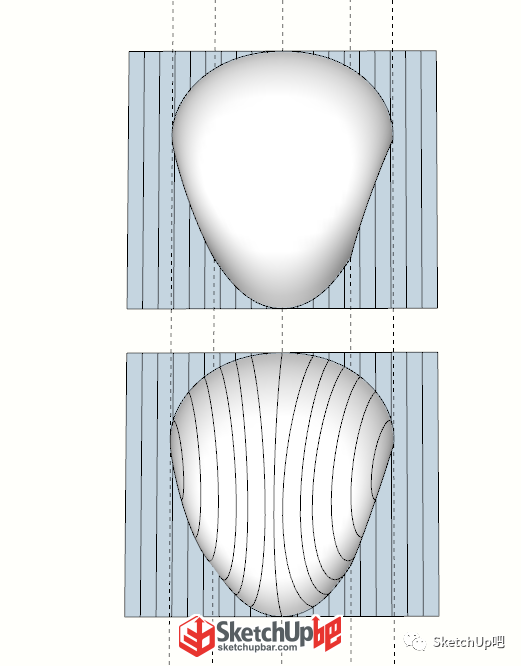

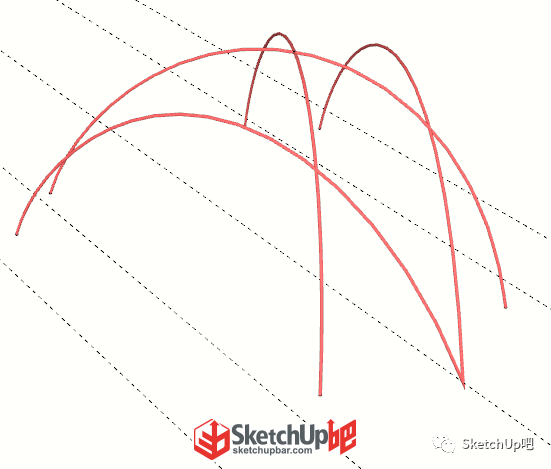

7、將面進行橫向與縱向的等分，然后使用對象切割進行切割，注意這里勾選設置三點切面。在操作時第三個點的位置變化會有帶來不同的效果可玩性很高喲。

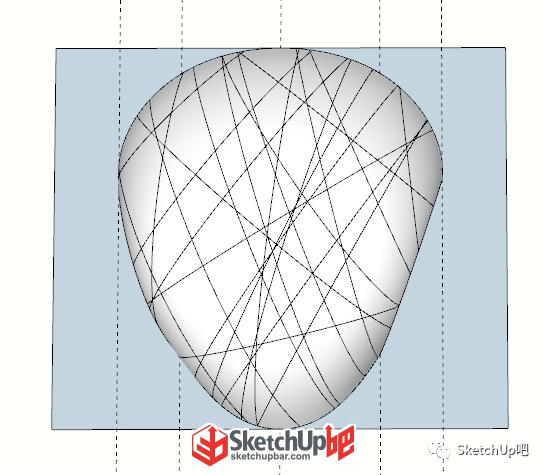

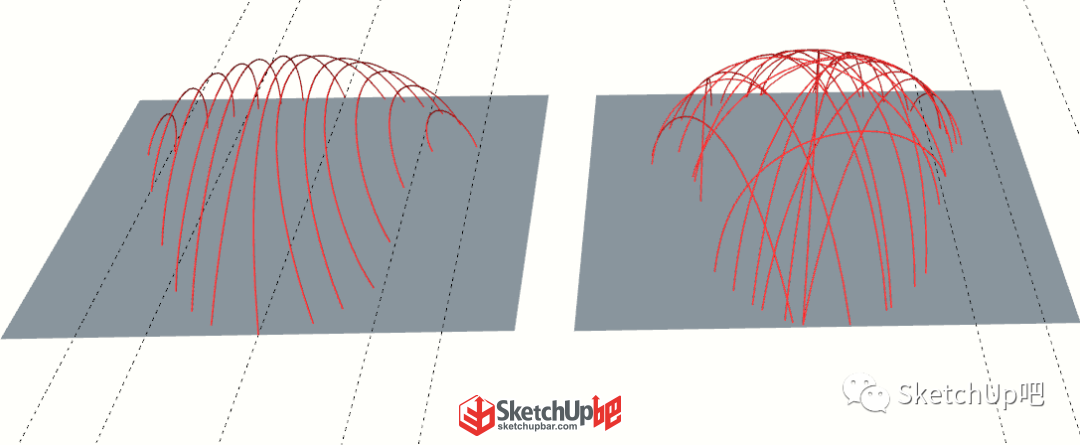

8、然后在瘋狂的切割一下。
9、因?yàn)樯厦嫖覀兪枪催x了成組的，所以只需使用只選群組（SUAPP編號3）將線條組選出。炸開后焊接線條，在使用線轉圓柱（SUAPP編號148）轉為圓柱即可。
當然也可以使用線轉方柱（SUAPP編號271）。

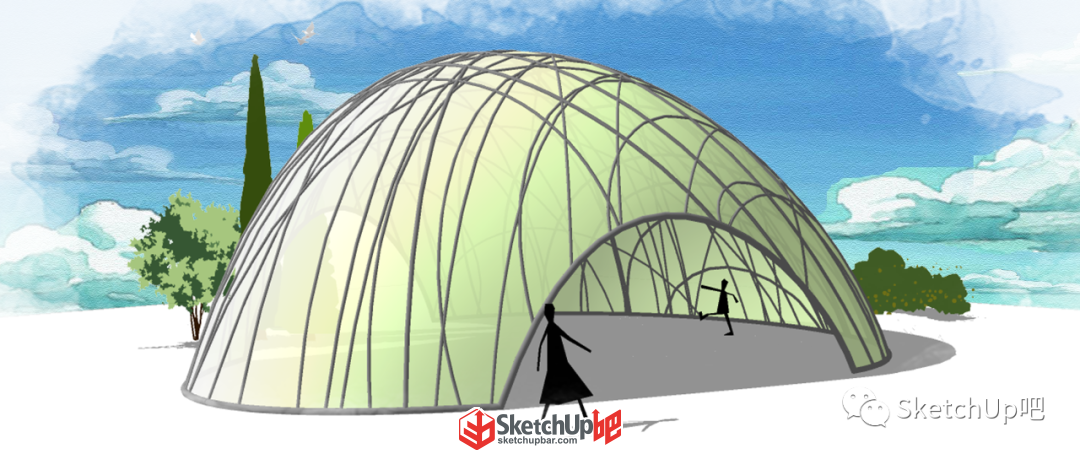

10、最后將這些組與曲面重合在一起就好啦~是不是很簡單呢？

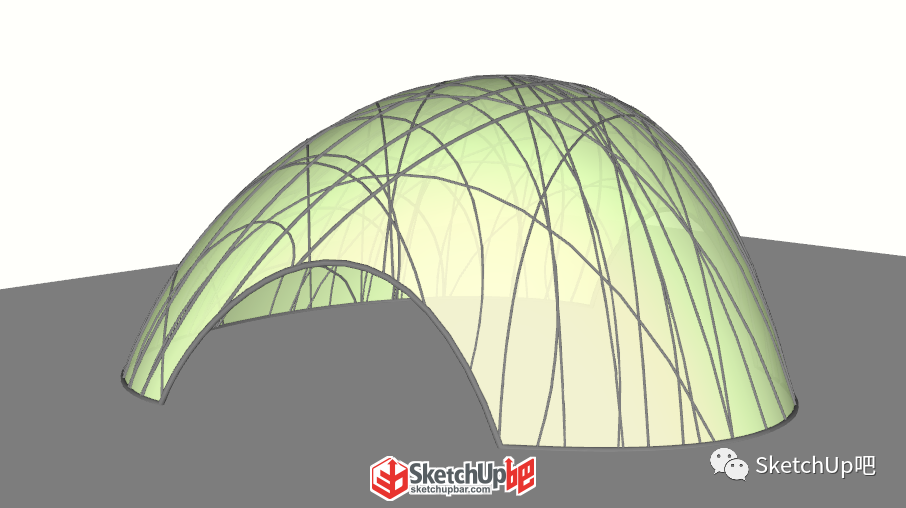

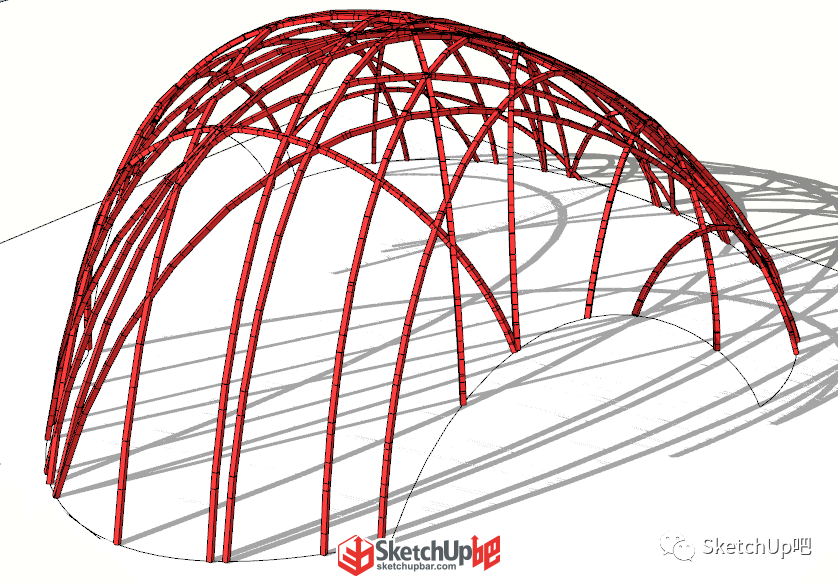

線轉圓柱的效果
線轉方柱的效果
案例建模思路參考：牧淵 福利時間 文章中提到的插件： 對象切割插件 SUAPP對象切割v4.4.0漢化插件
