小吧又來給大家分享教程啦

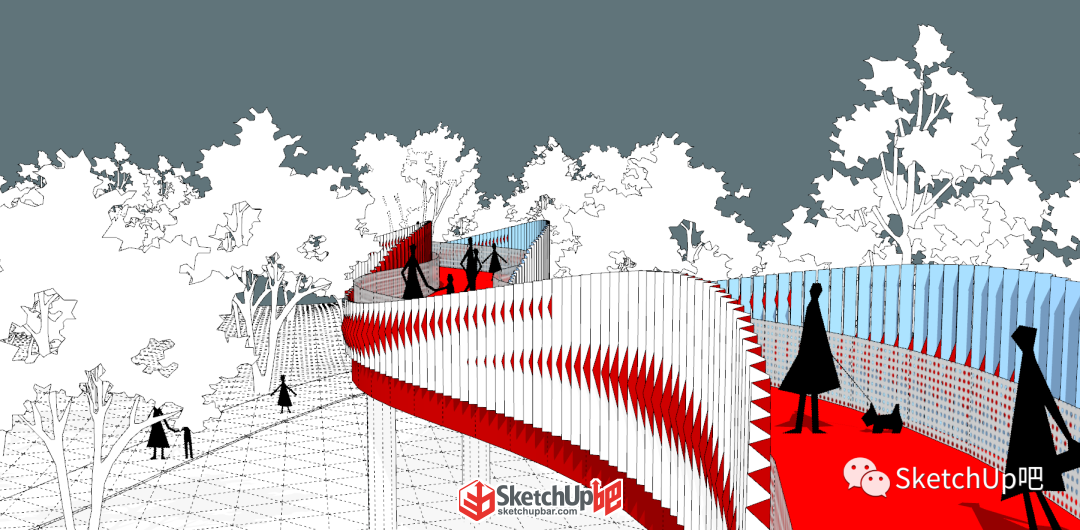

今天咱們來造一座不一樣的橋

欄桿部分采用了參數化的設計

此起彼伏的可好看了~

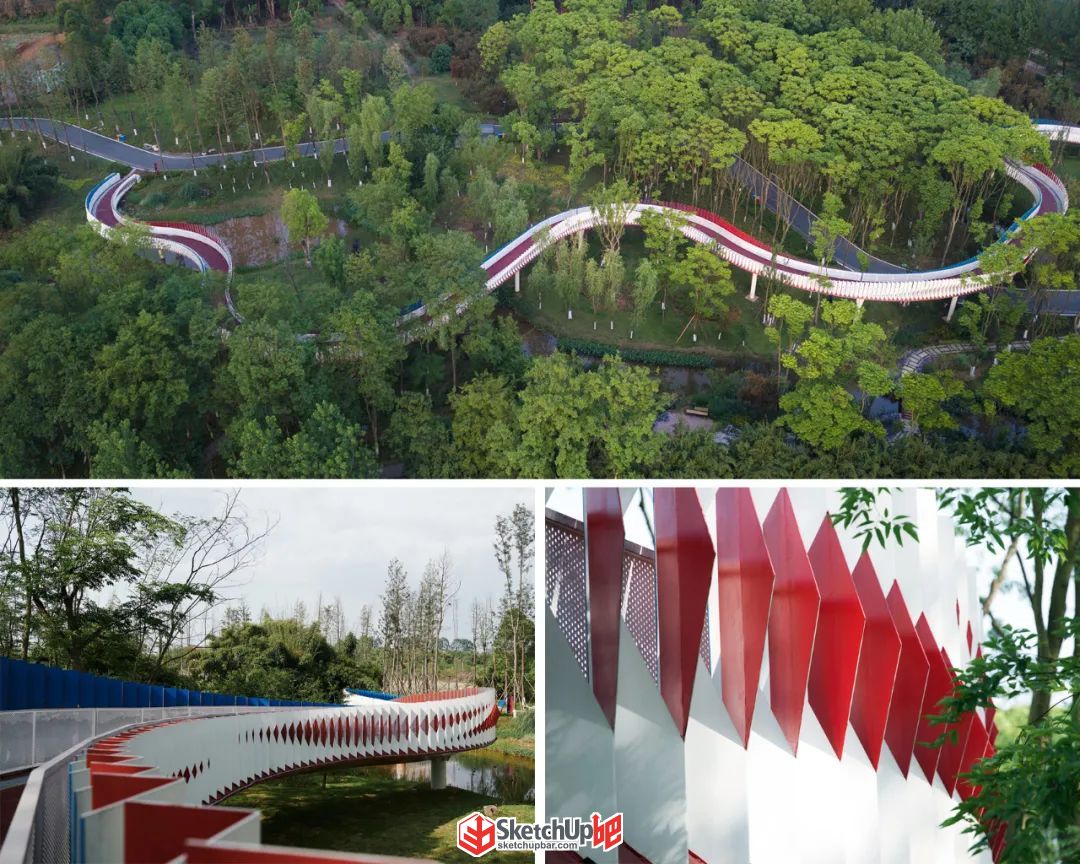

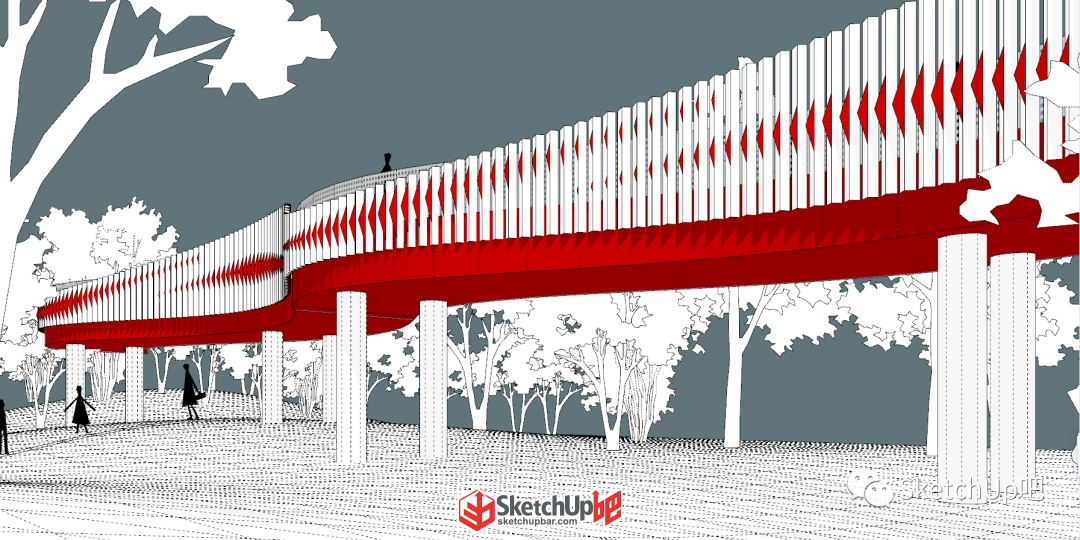

成都鹿溪智谷云廊/四周建筑

視頻錄制：SketchUp吧—彈指神通

完整視頻教程請點擊鏈接：http://url.subar.me/yblgh觀看

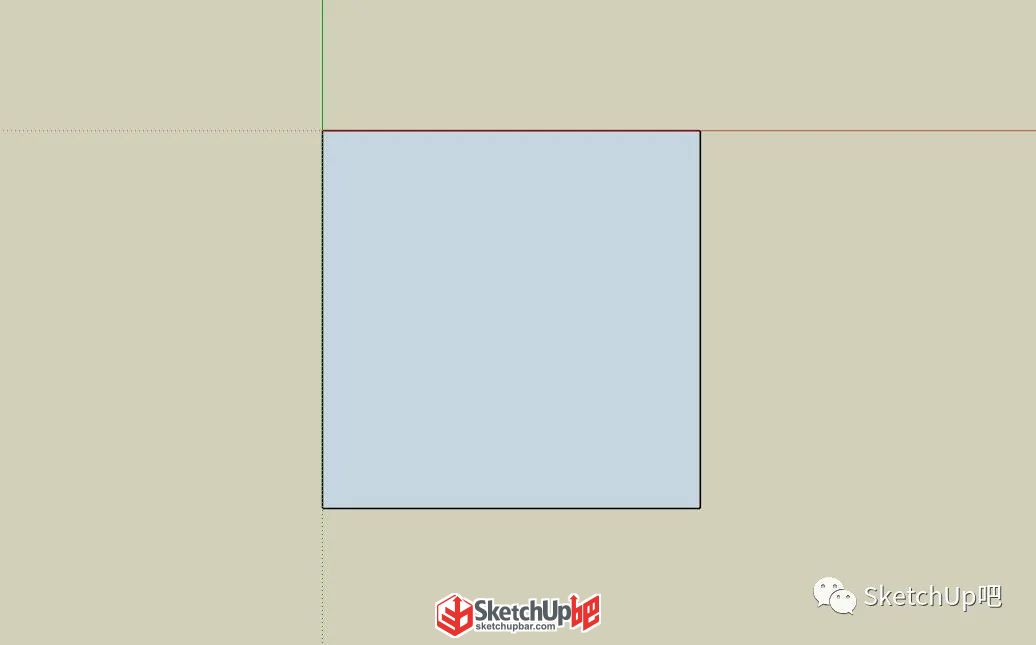

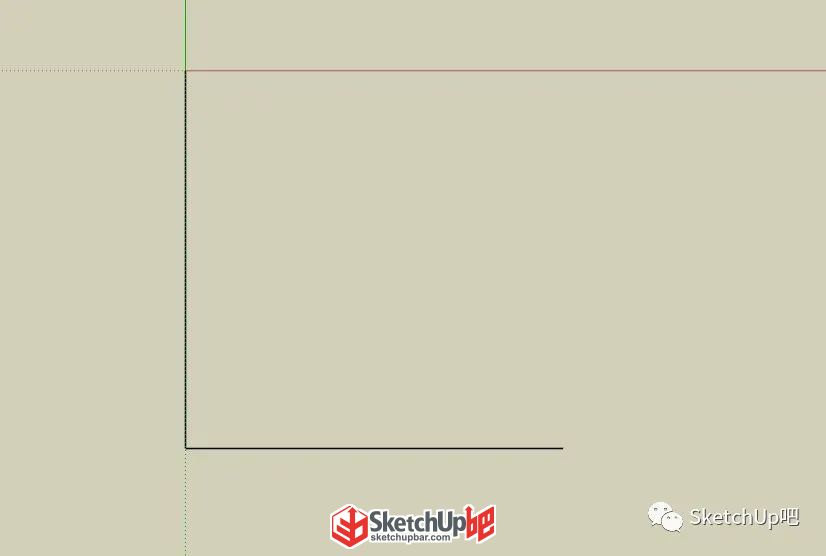

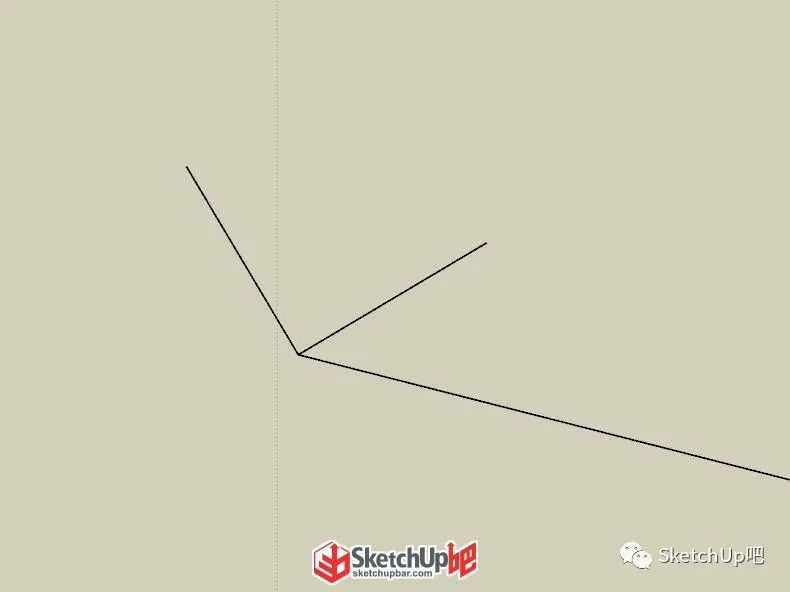

繪制一個矩形，保留一個角

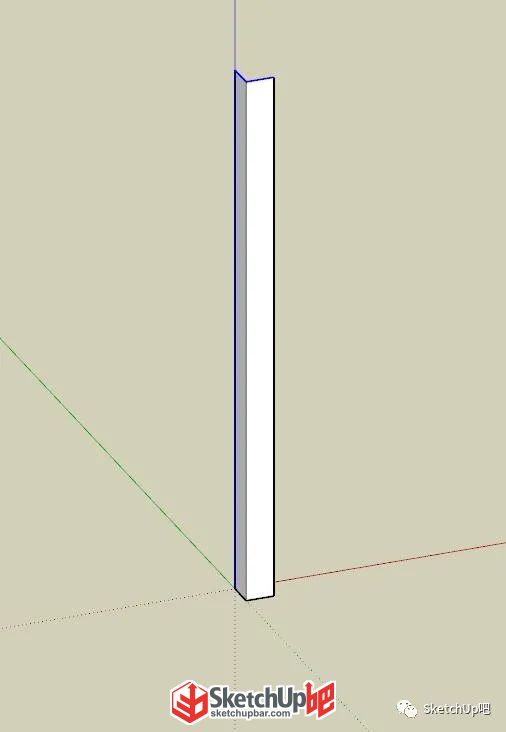

豎向上使用【拉線成面】（SUAPP編號156）拉出高度

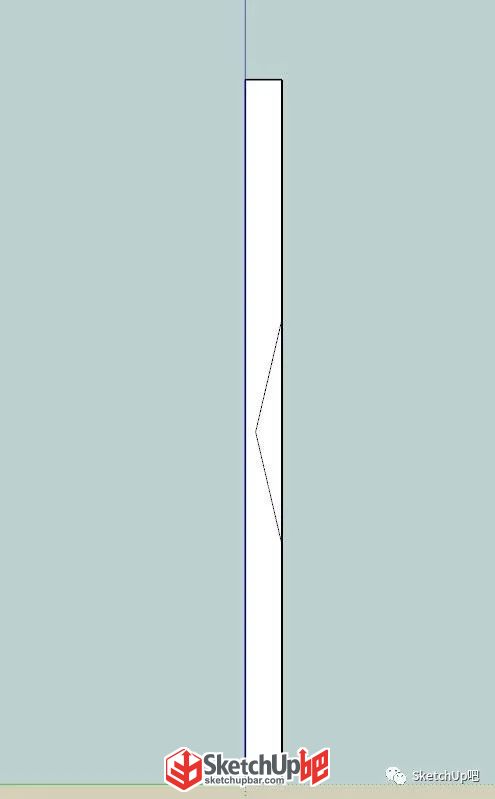

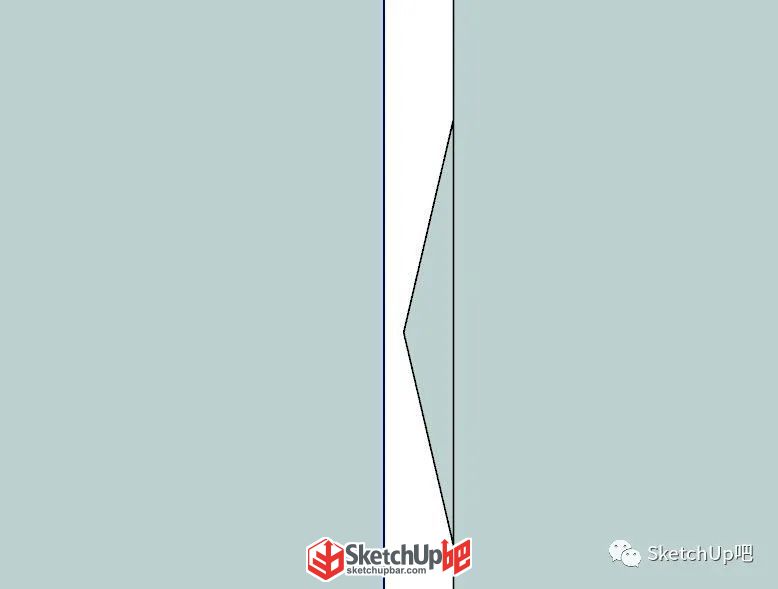

繪制三角形洞

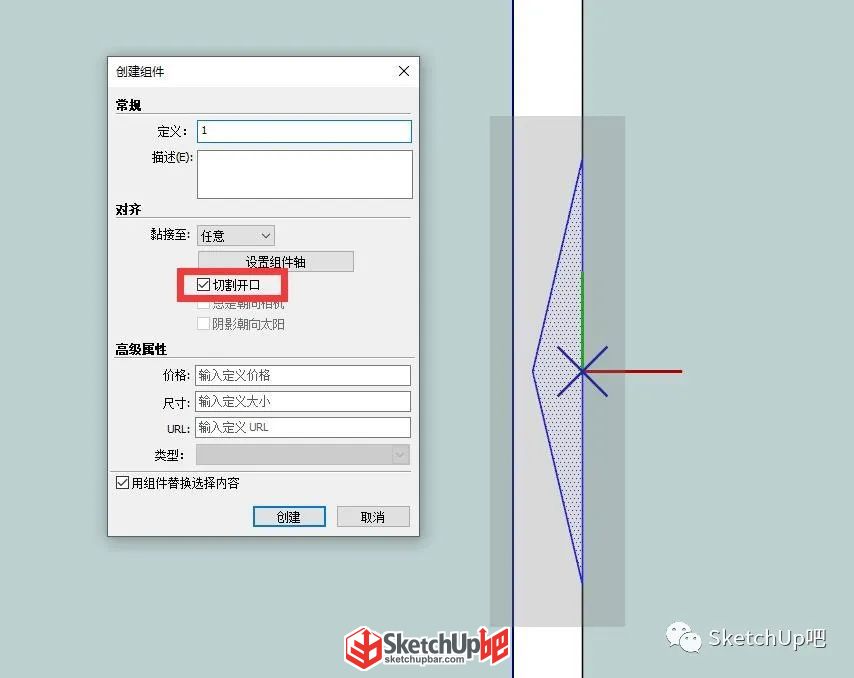

將三角形創建成開洞屬性的組件

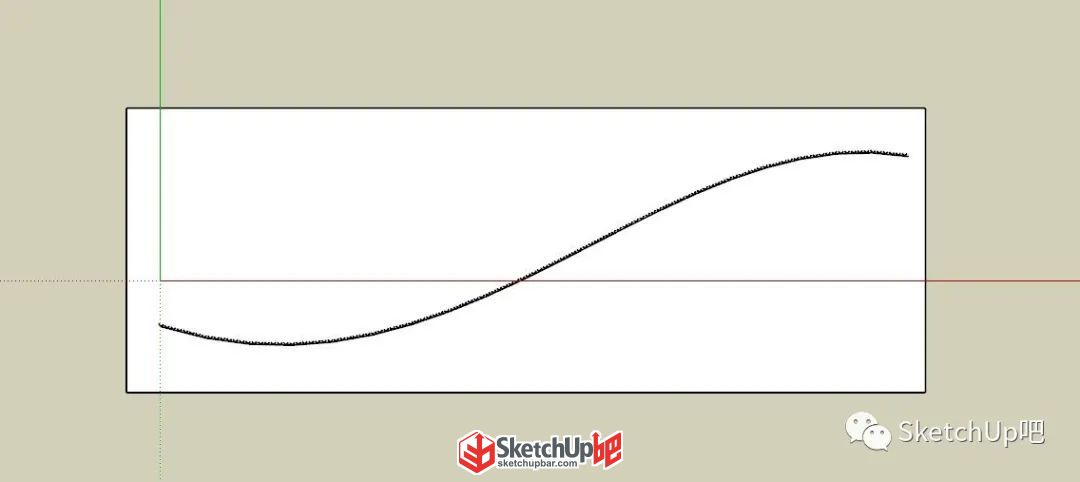

【貝茲曲線】（SUAPP編號96）繪制出平面路徑

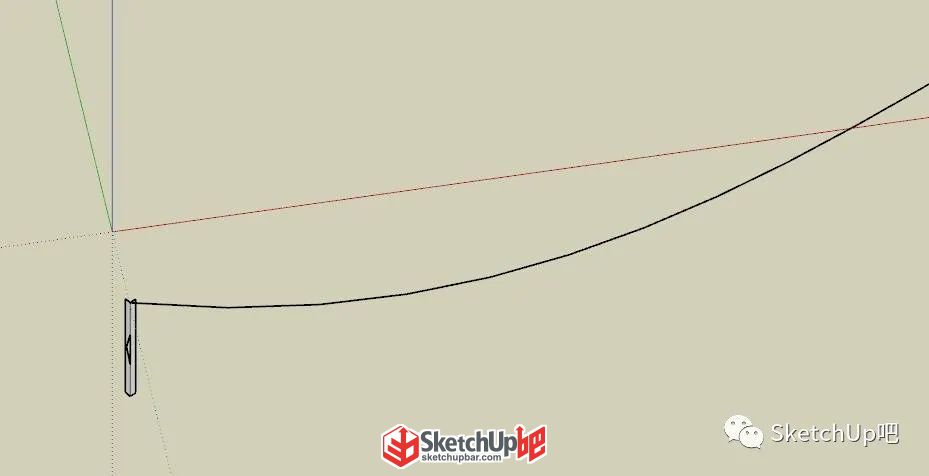

將組件和路徑對齊

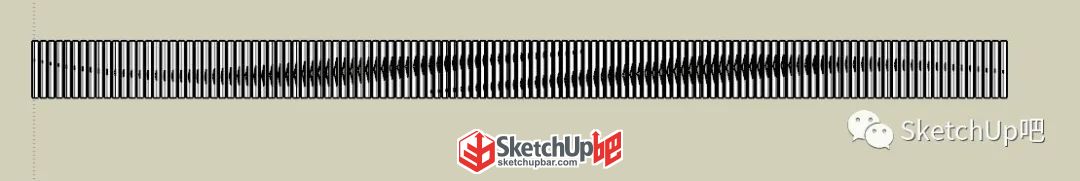

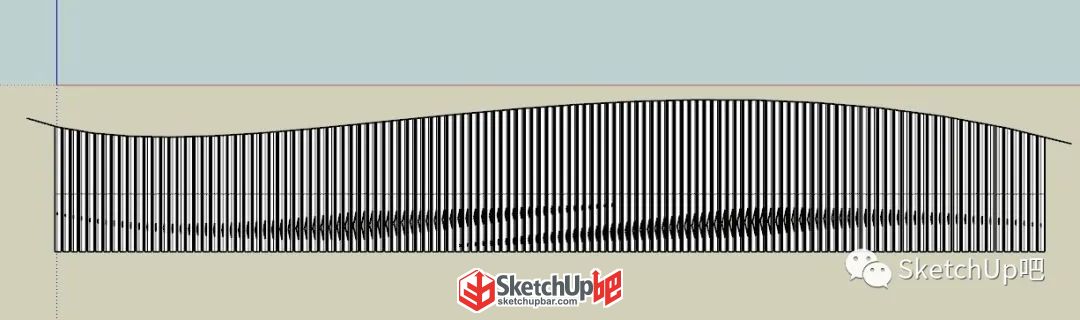

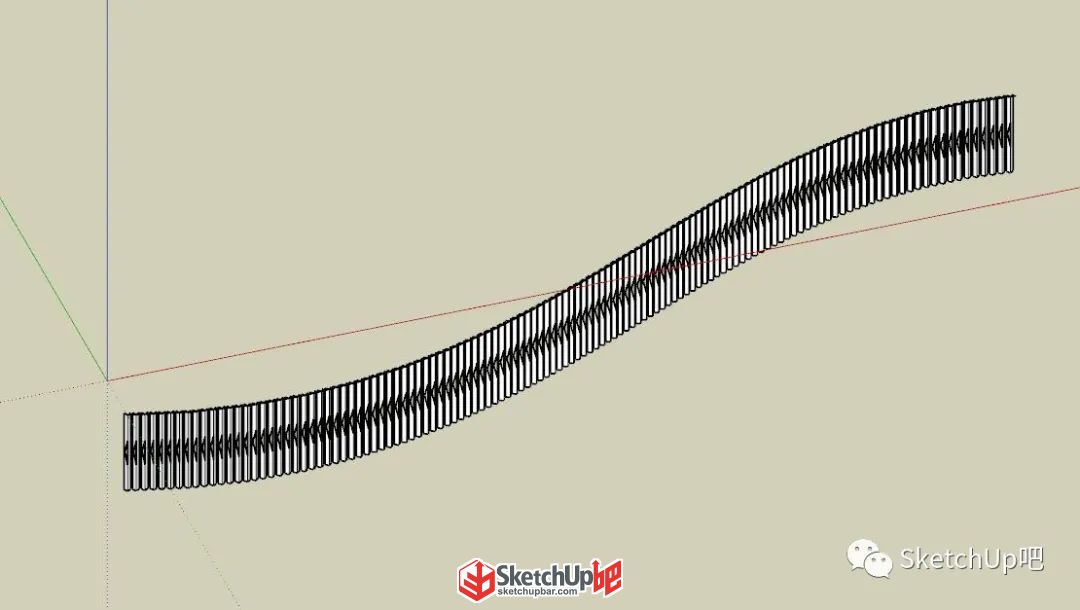

使用【曲線陣列】（SUAPP編號384）將組件沿路徑陣列出來

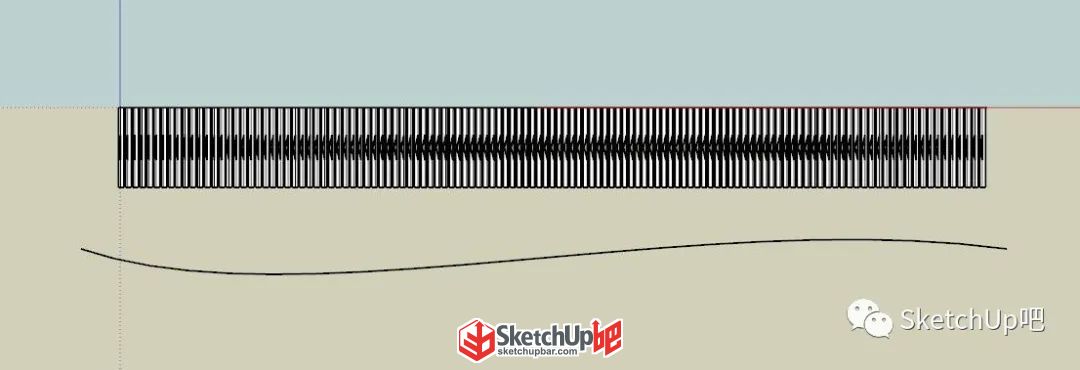

再使用【貝茲曲線】（SUAPP編號96）繪制立面的路徑

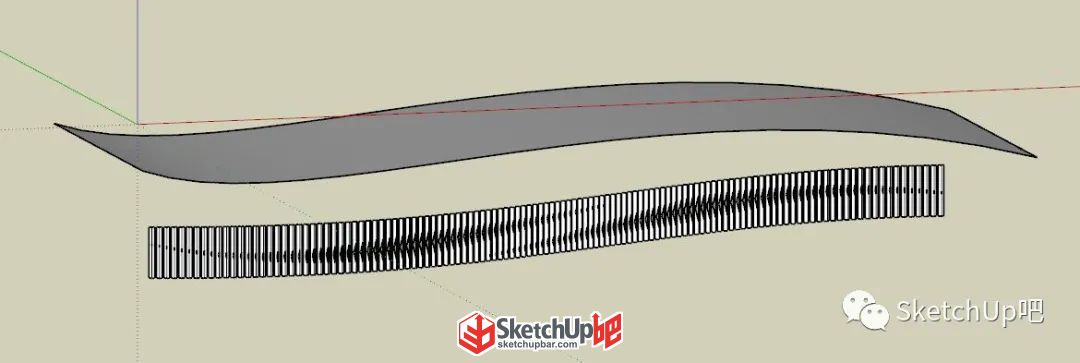

【拉線成面】（SUAPP編號156）將路徑拉成面

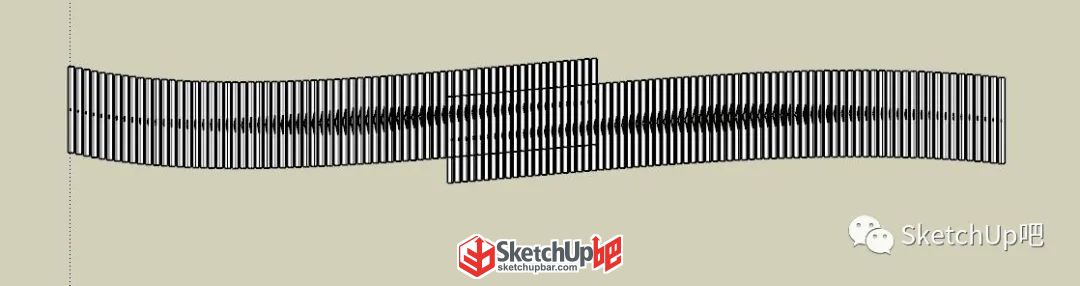

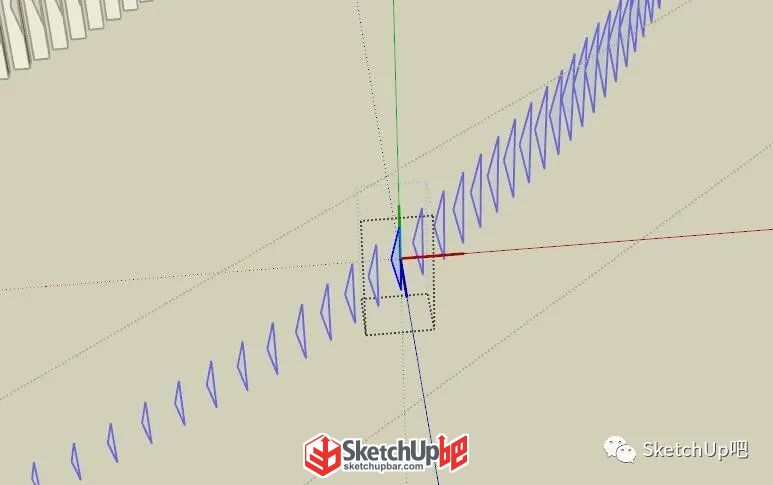

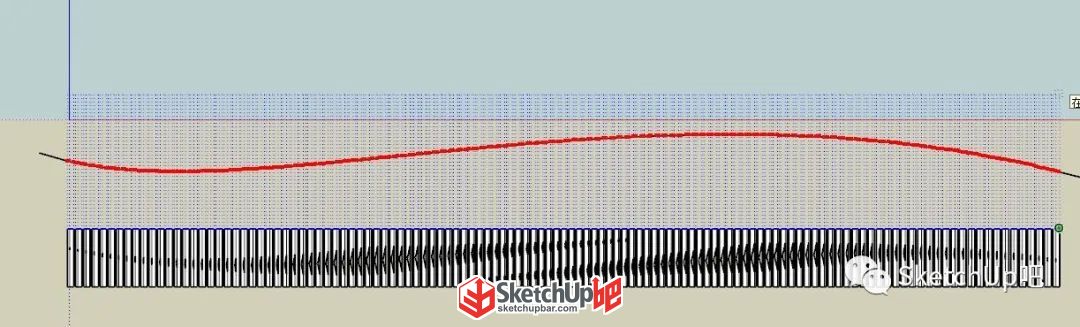

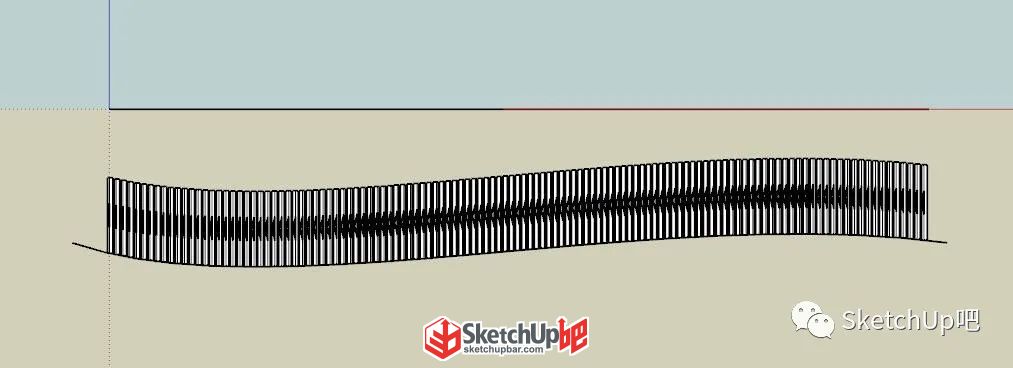

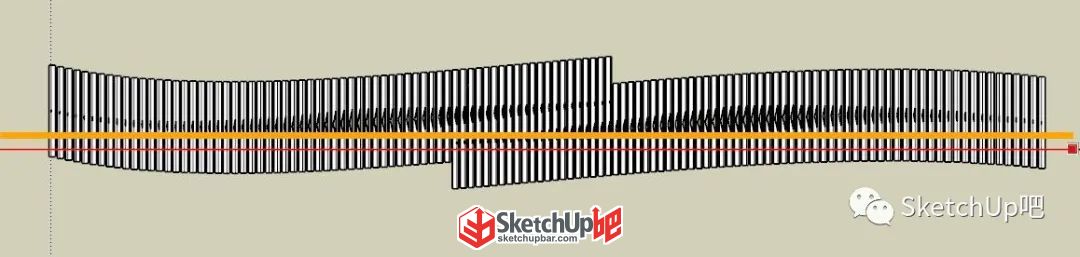

使用【標高放置】（SUAPP編號39）中的放置于面將群組全部落在曲面上，這一步主要是為了得到開洞部分的走向

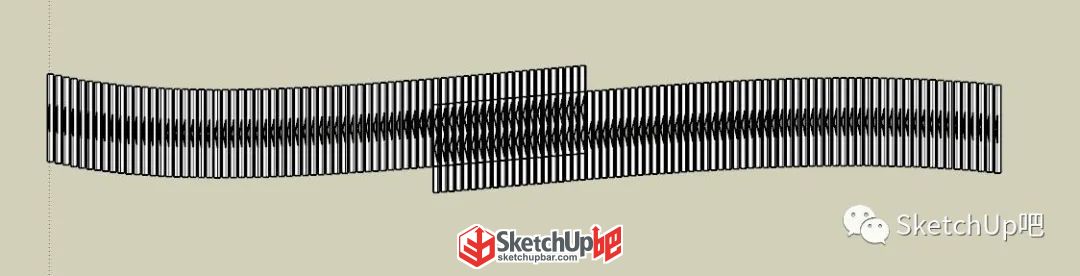

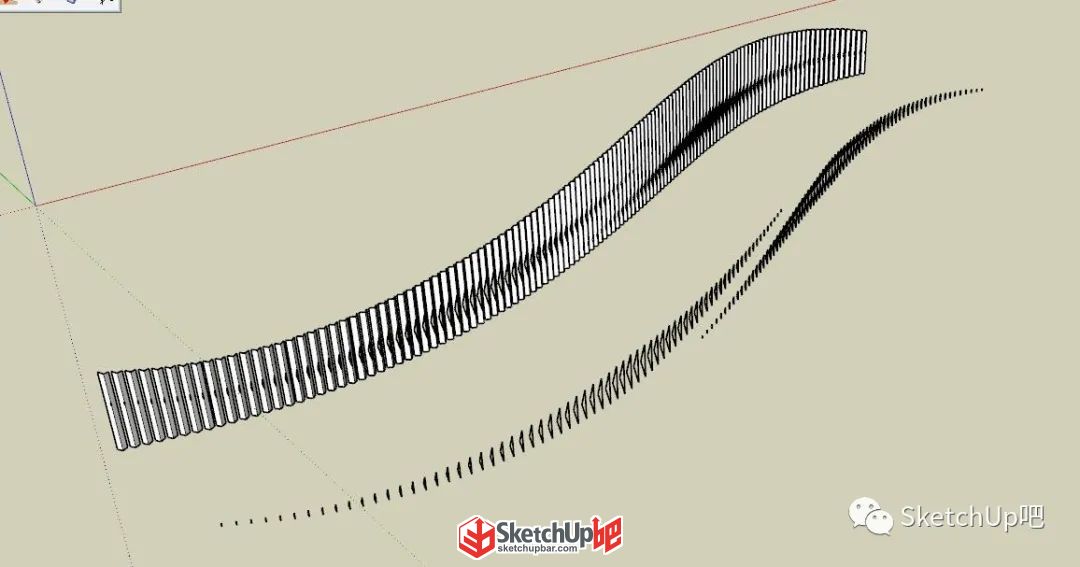

重疊的部分直接復制出來，再刪除多余的部分

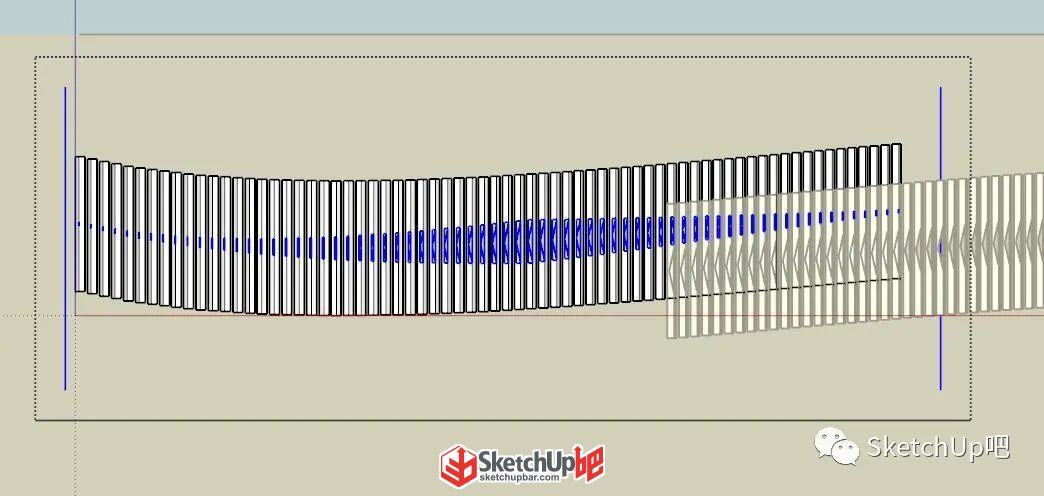

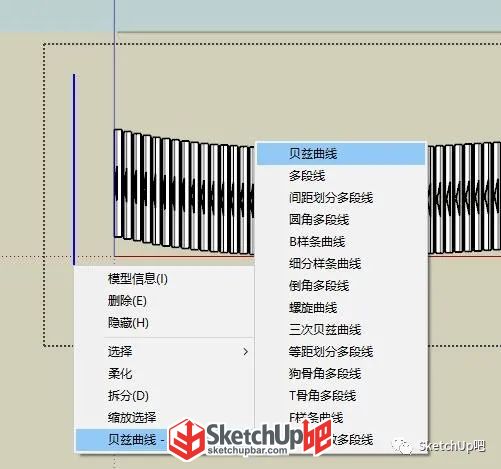

然后將上下兩層分別成群組，進入群組在兩頭繪制干擾用的線條，如果繪制的是直線，可以繪制好之后轉化成貝茲曲線

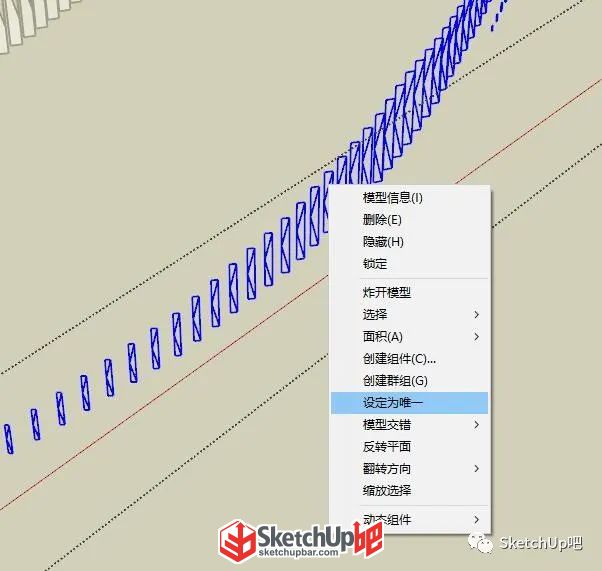

將大的組件炸開，讓三角形的組件獨立出來，選擇一個三角形，點擊【選同組件】（SUAPP編號115）就可以將相同組全部選中，組件選好后設為唯一，再選中兩邊的線段

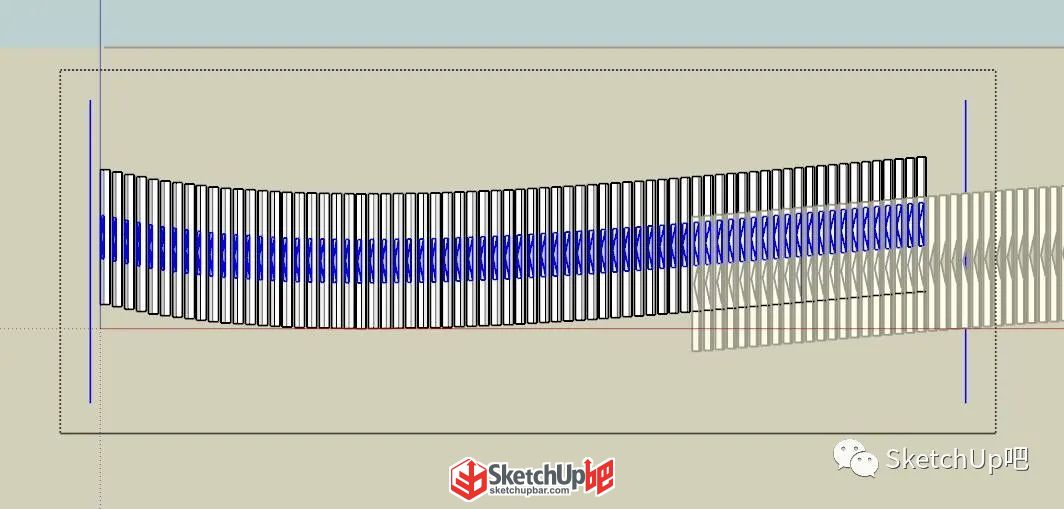

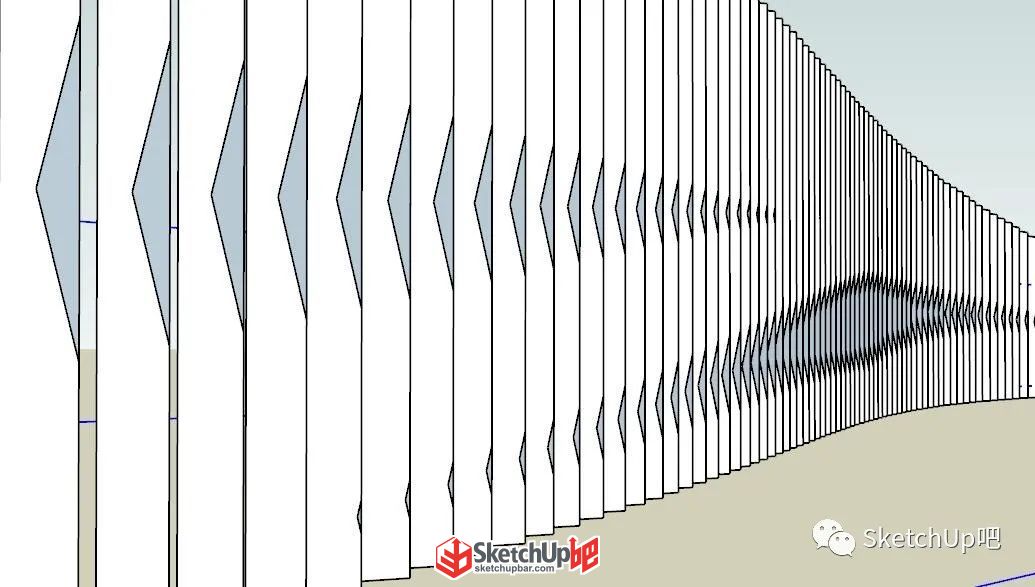

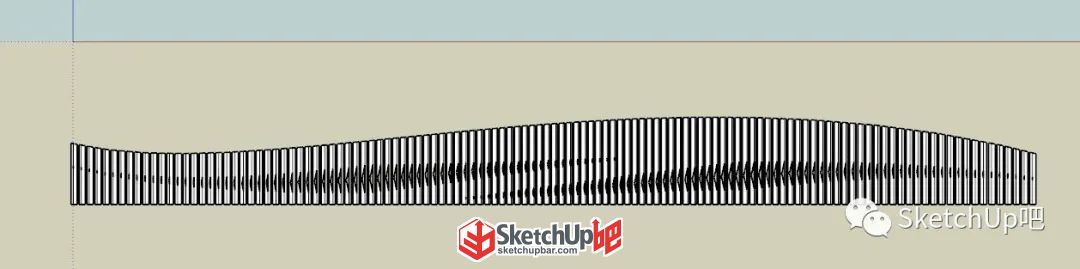

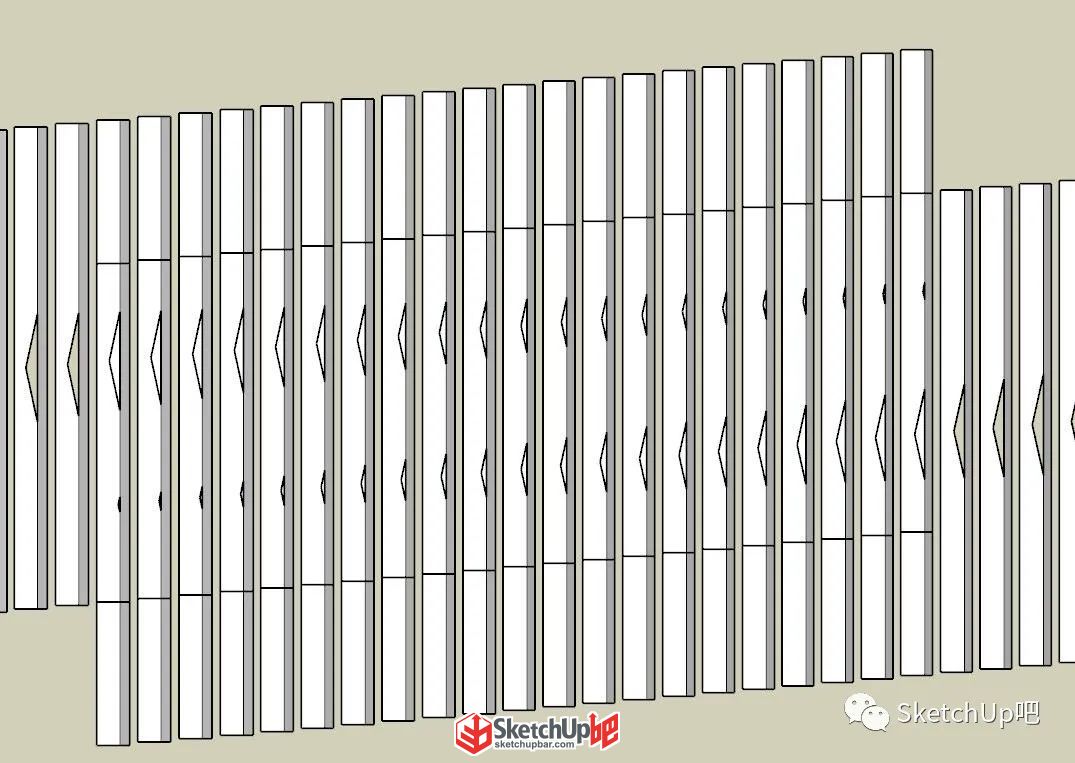

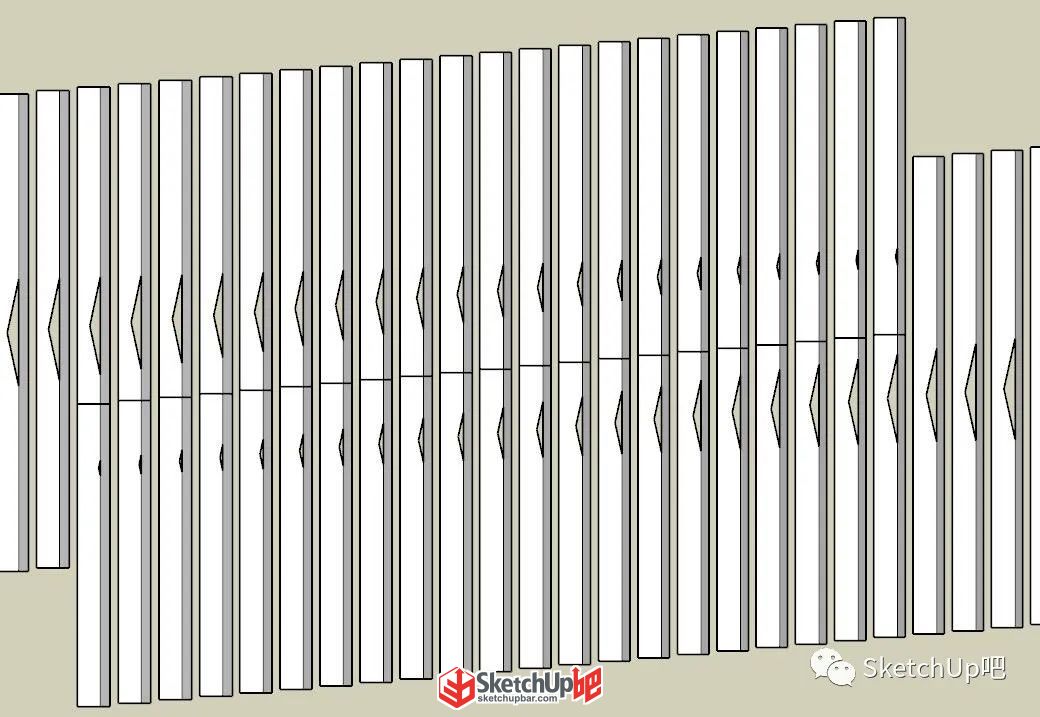

然后使用【曲線干擾】（SUAPP編號283）得到中間大兩頭小的變化形態

兩組群組重疊的部分開洞部分被遮擋了，需要處理一下，使用【框選拖拽】（SUAPP編號235）選擇需要處理的點然后拖動即可

整體成組，使用【對象切割】（SUAPP編號298）中的對象切除刪除多余的部分

再來處理欄桿頂部，繪制曲線，曲線拉成面

炸開欄桿群組，使用【曲面工具放樣集】（SUAPP編號108）中的拉伸至物體將邊直接拉伸至曲面

框選拖拽再調整一下邊緣

使用選同組件將開洞的組件選中并復制一份出來，復制后設為唯一

整體成組，進入到一個組件內進行封面

移動到和洞對齊的位置

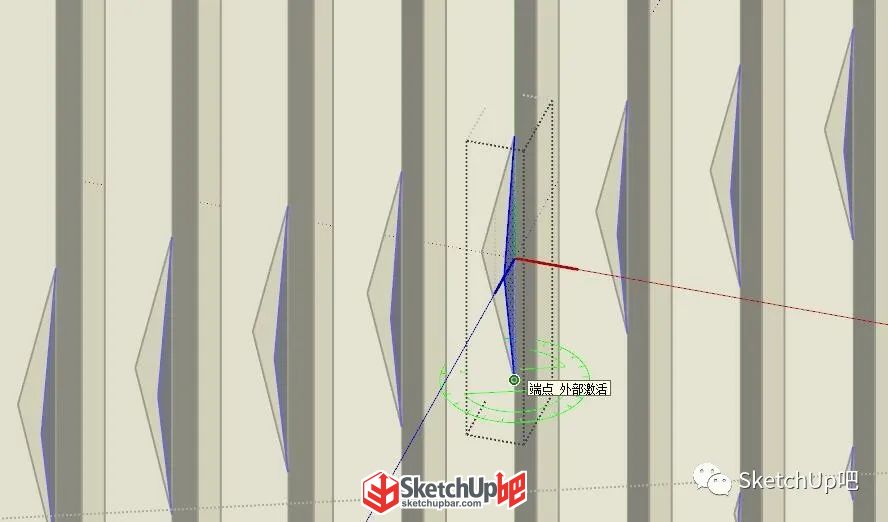

進入到組件內部進行旋轉

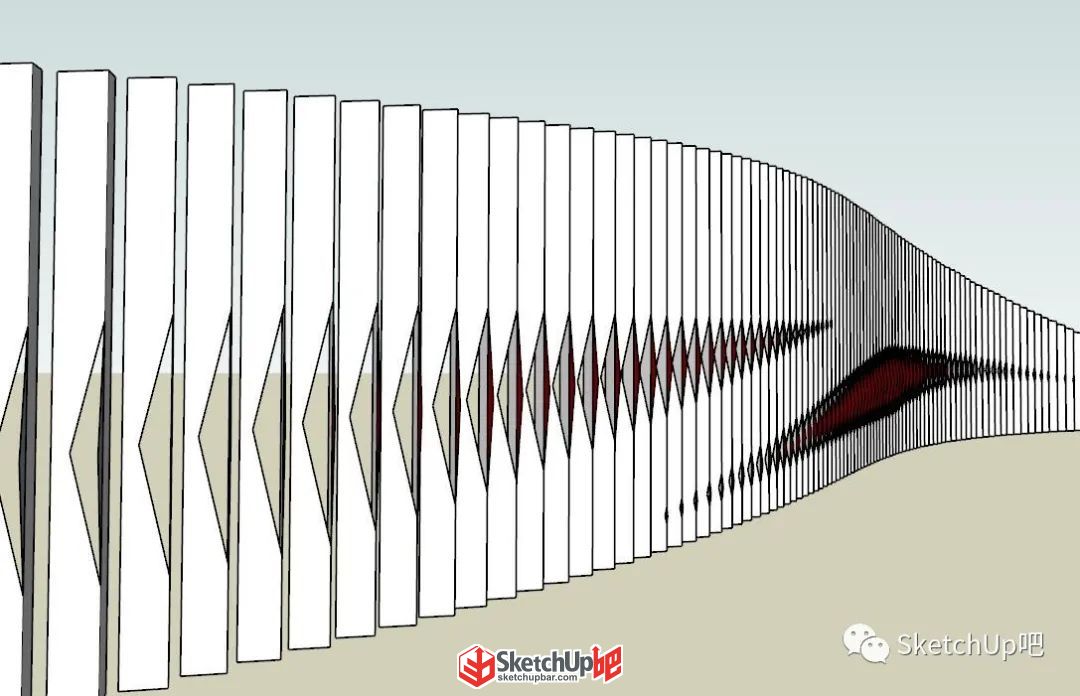

好啦，我們的欄桿就做好了！

教程就是這樣啦！

想看完整視頻可以點擊http://url.subar.me/yblgh
