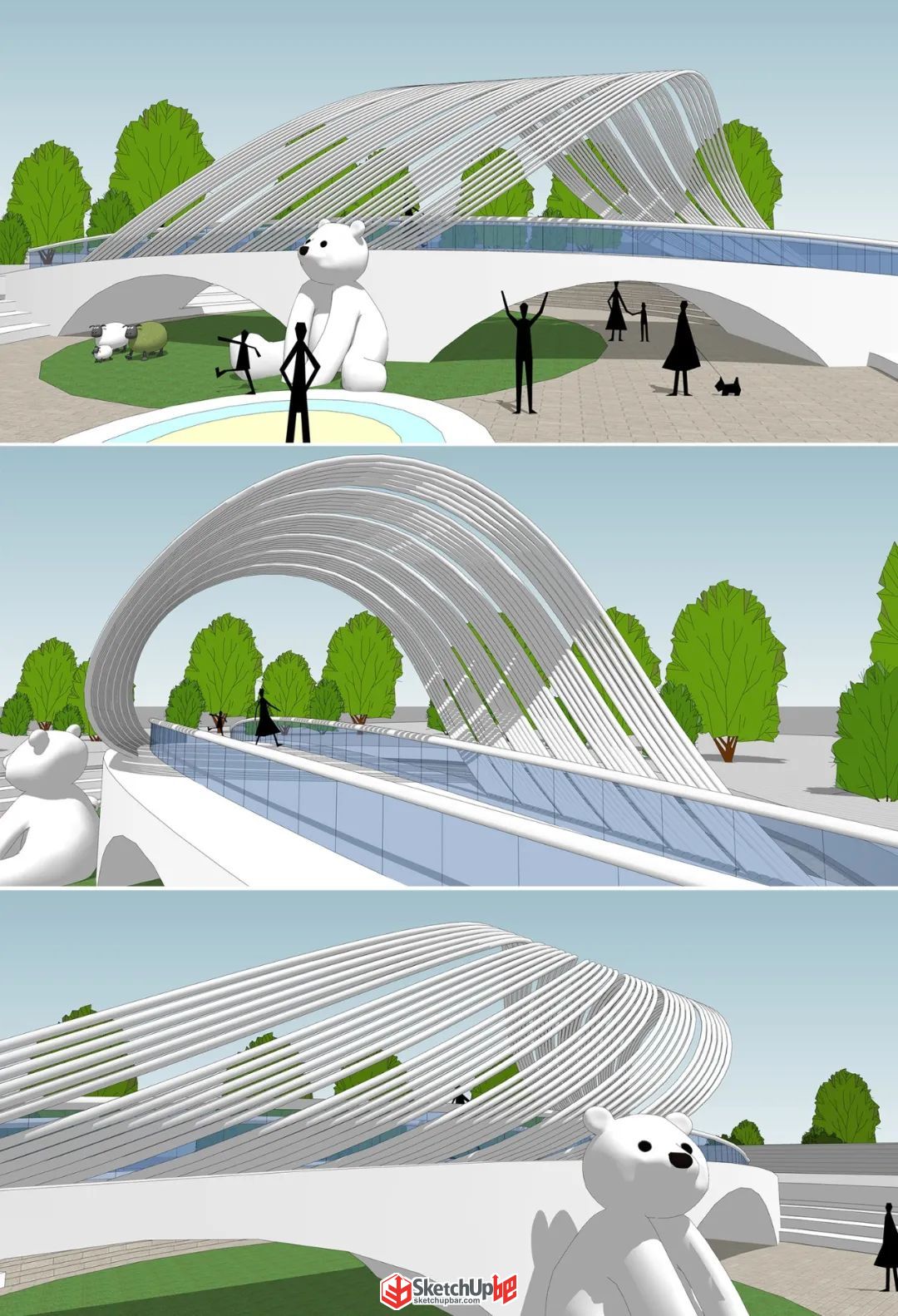

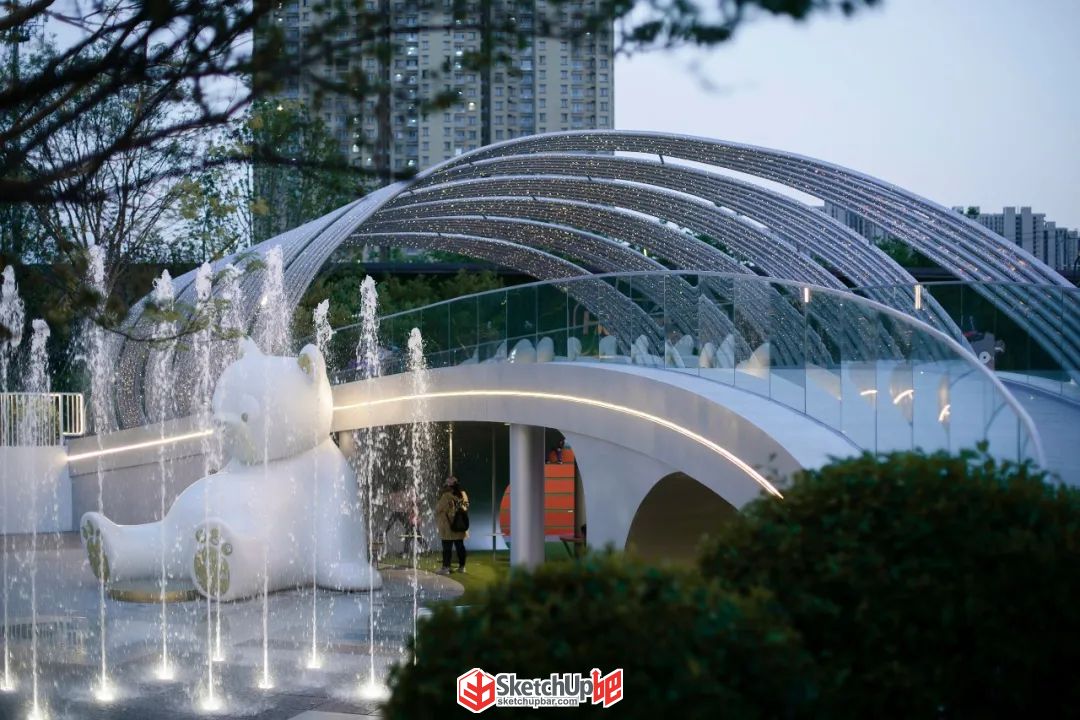

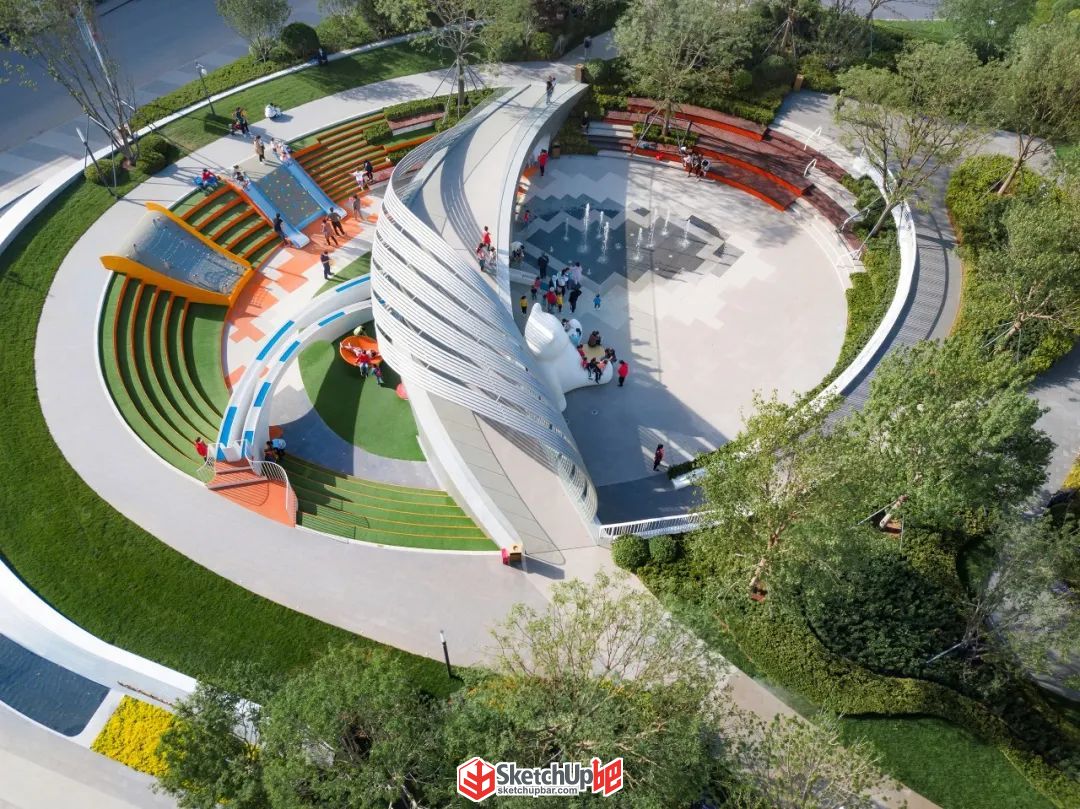

360°全彎的廊架是啥樣的呢？ 就是這個！ 無論你從正面、側面、還是頂面去看它 它都是彎的
案例來自SketchUp吧建模直播·第19期 ▼

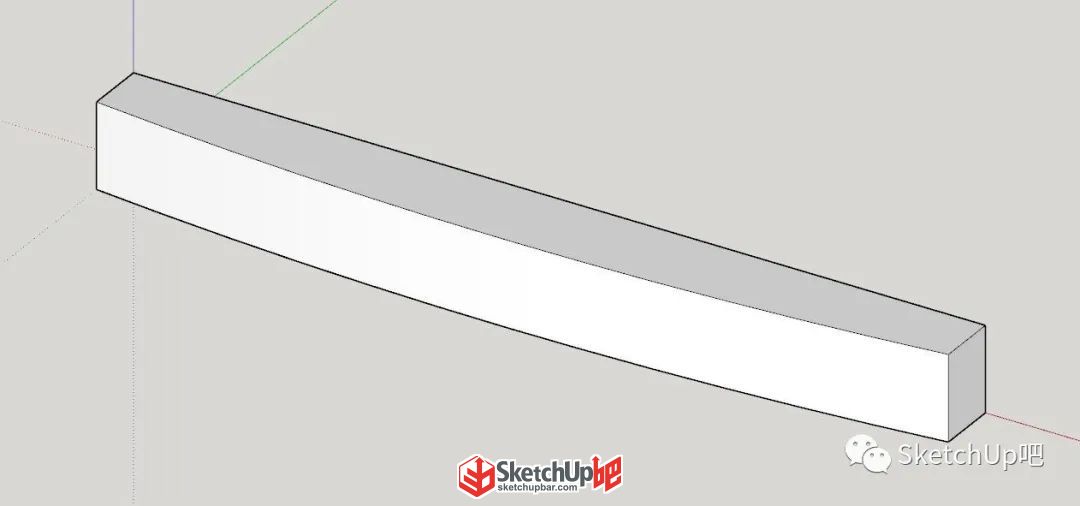

旭輝華北區域-禮物飄帶橋 by 上景設計 是不是又錯過了直播 我就知道！ 所以貼心的小吧馬上奉上教程 還不快來 彈姐帶字幕視頻教程 視頻錄制：SketchUp吧——彈指神通 辣么完整視頻到哪看呢？ 點擊下方鏈接 就闊以了！ 圖文教程 首先畫一個平面，接著用圓弧工具把平面處理成兩頭小中間凸的形狀，畫好之后刪除兩頭多余的部分，接著拉成體塊

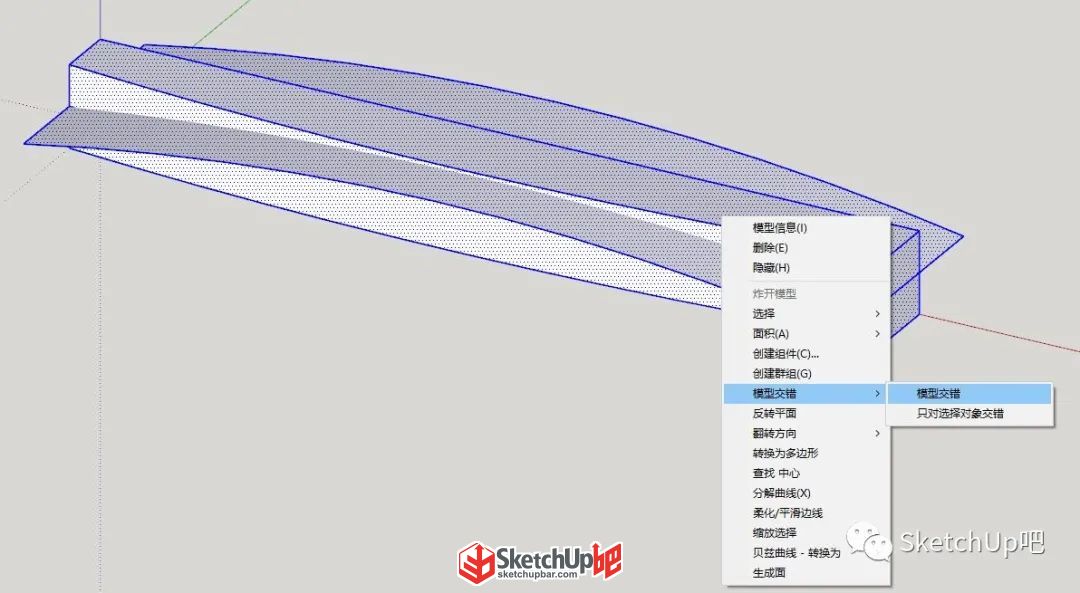

這是一座拱橋，所以要處理一下橋身的弧度，中間在立面上也要凸出來，我們可以用模型交錯來做，先畫弧線，切換成X光透視模式，把弧線拉成面，讓面和體塊完全相交，使用模型交錯。
刪除多余的部分，橋身體塊就做好了，然后成組。
接著我們就要開始布線了！

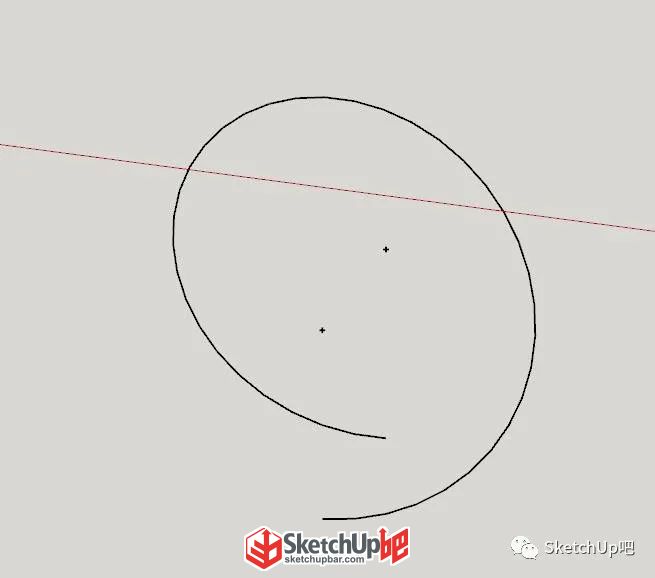

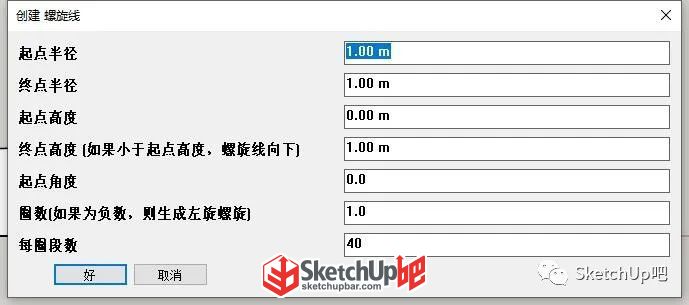

我們布線的范圍在橋身的范圍內，先用【創建螺旋線】（SUAPP編號52）畫一段螺旋線，這里參數不用改，因為后期我們還會調整，不過可以把段數改多一點。

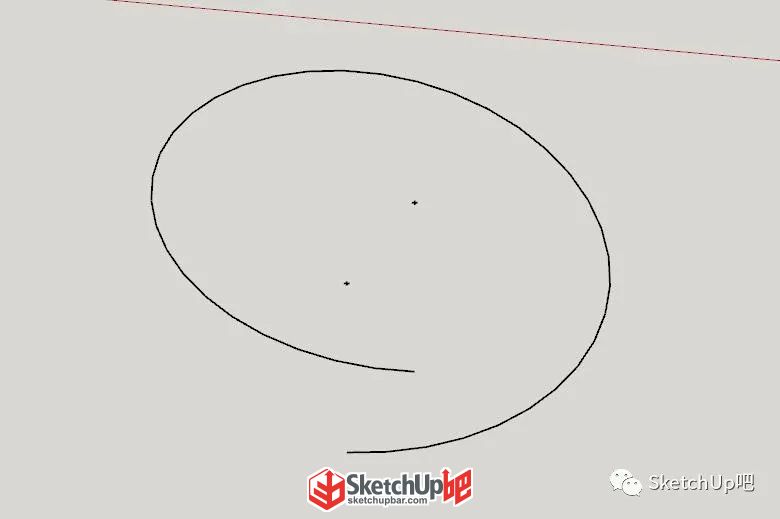

螺旋線自動生成，接著我們就要在這條螺旋線的基礎上做一系列的調整達到目標形態。 首先是方向需要進行調整，開口的位置在右邊，我們要調整到下方。

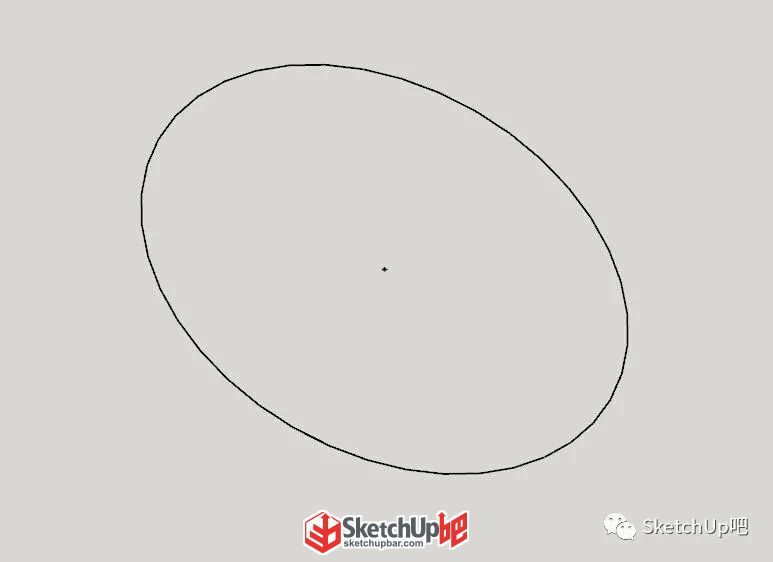

螺旋線是扁的，所以要給它捏扁，縮放工具操作一波！
它還有一點斜度，所以再旋轉一下。

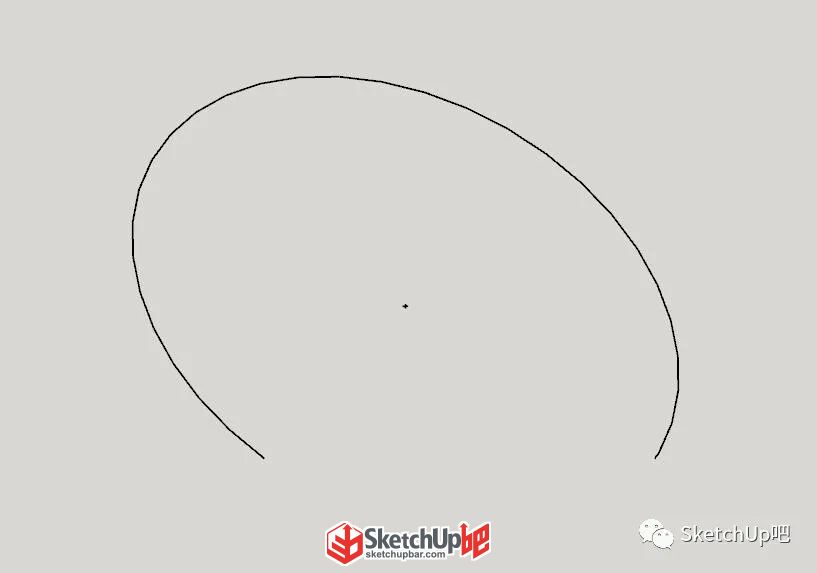

這下角度沒什么問題了，下部我們要進行切除，直接使用【對象切割】（SUAPP編號298）的對象切除把下面切除掉。

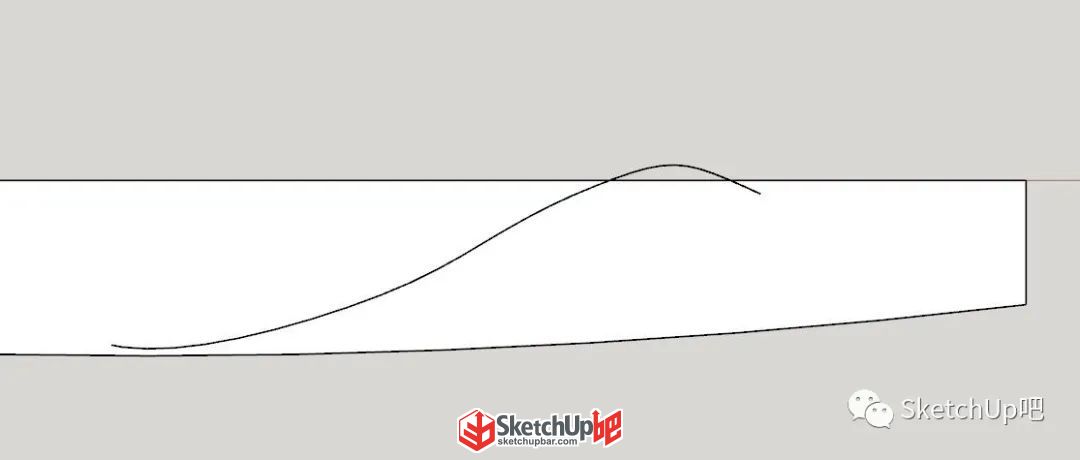

曲線我們就處理得差不多了，接著再放到橋身上去進行下一步的調整，先拉長一點。

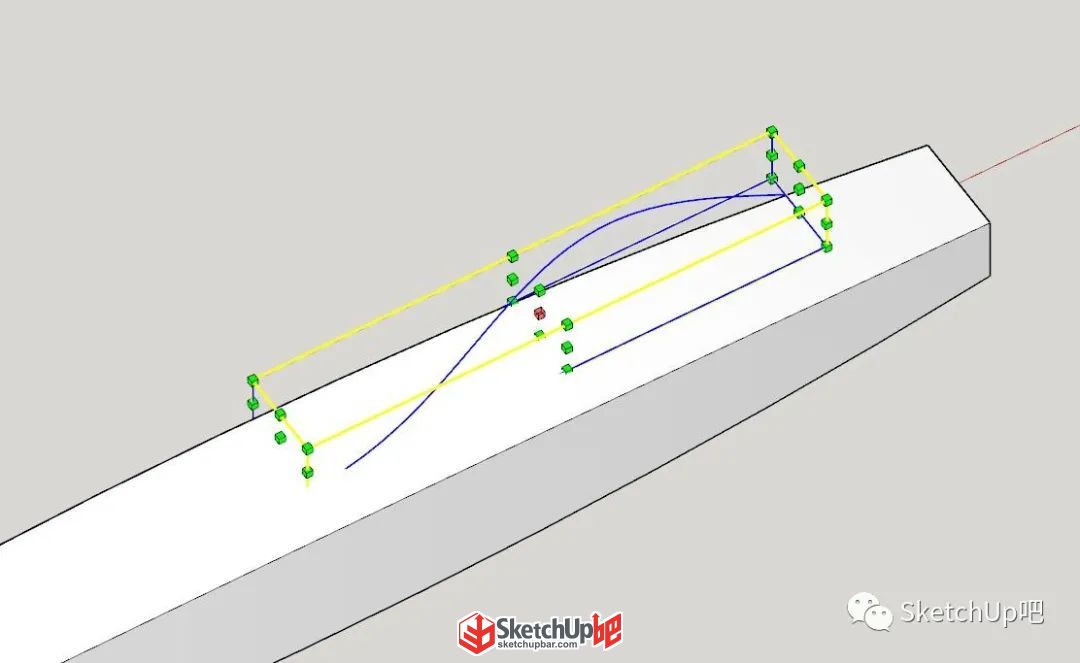

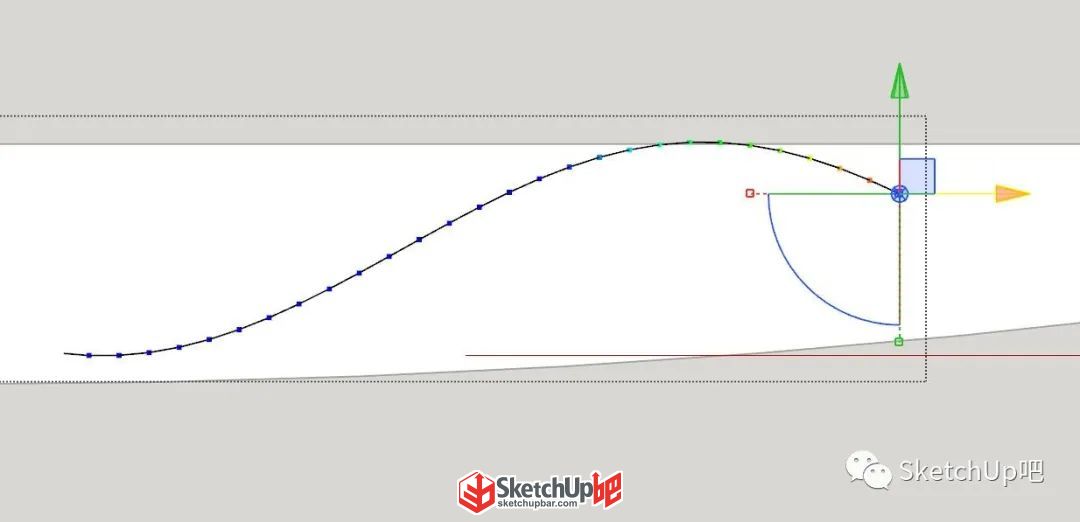

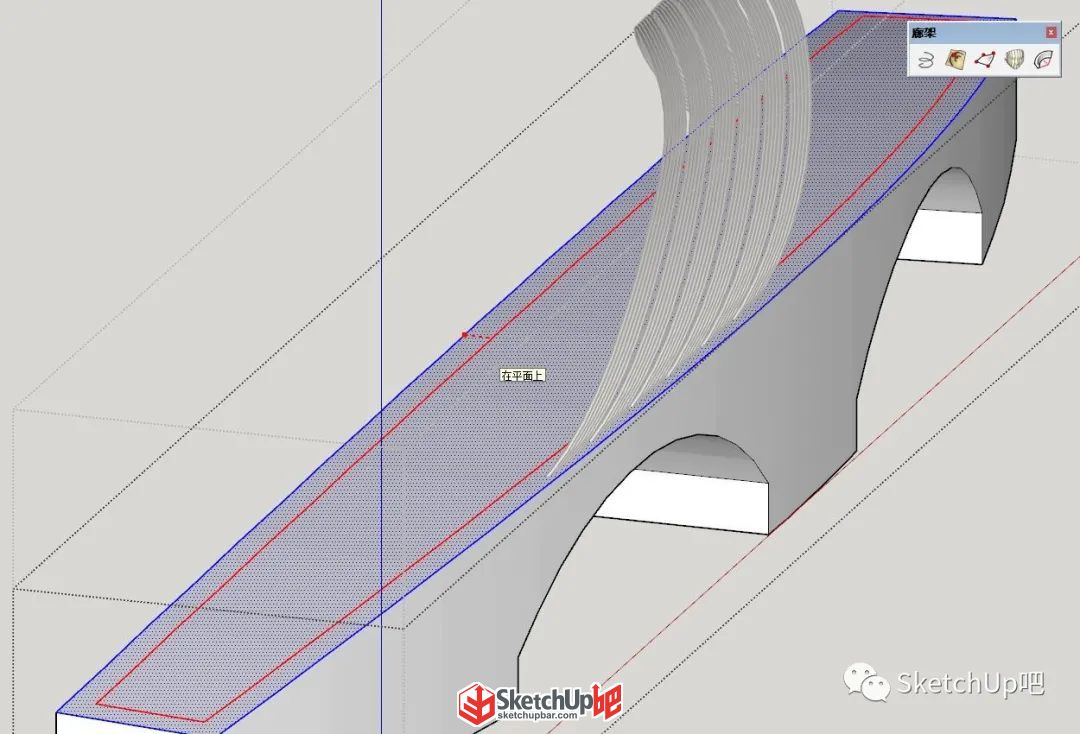

下面的操作就是結合橋身的位置將線條放好，這里呢沒什么特別的技巧，就是不斷的調整，頂點編輯要記得調整軟半徑來達到最合適的弧度。
第一條就做好了，同樣的方式來做第二條。

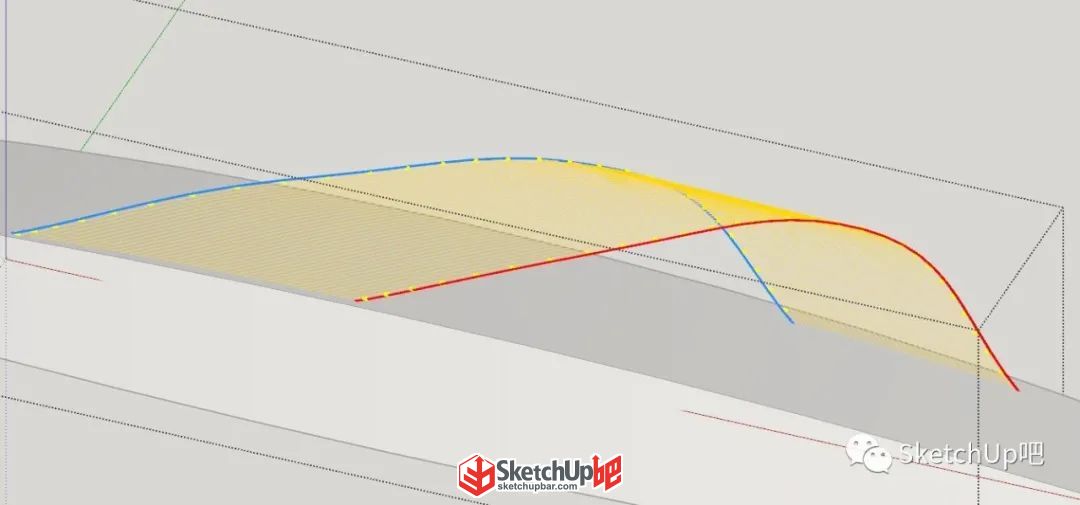

接著【曲線放樣】（SUAPP編號427），我們要的是橫向的結構線，這里是面，點擊一下僅生成表面橫向線框。

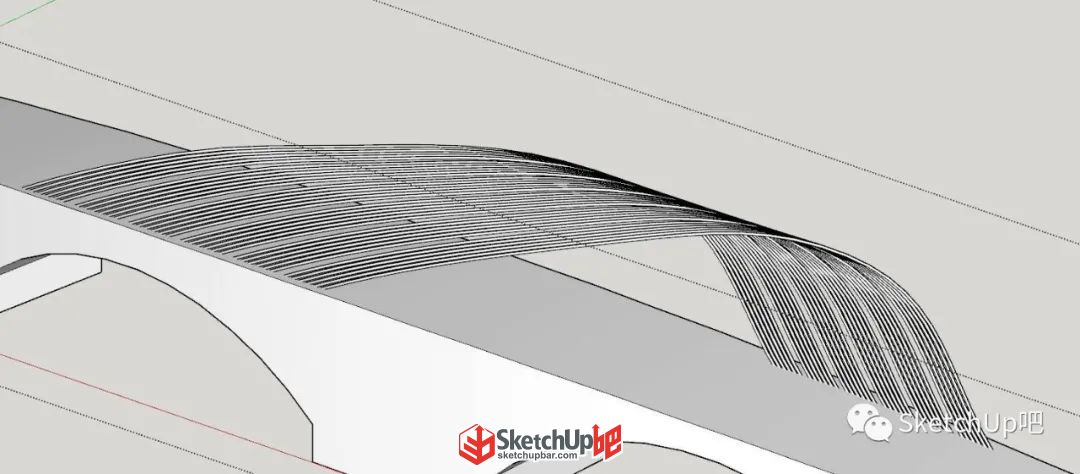

這里默認5段，我們點擊段數調整一下這就是數學題了，一共6組，每組6根并且組與組之間有間隙，我們得到的答案就是這里填40。

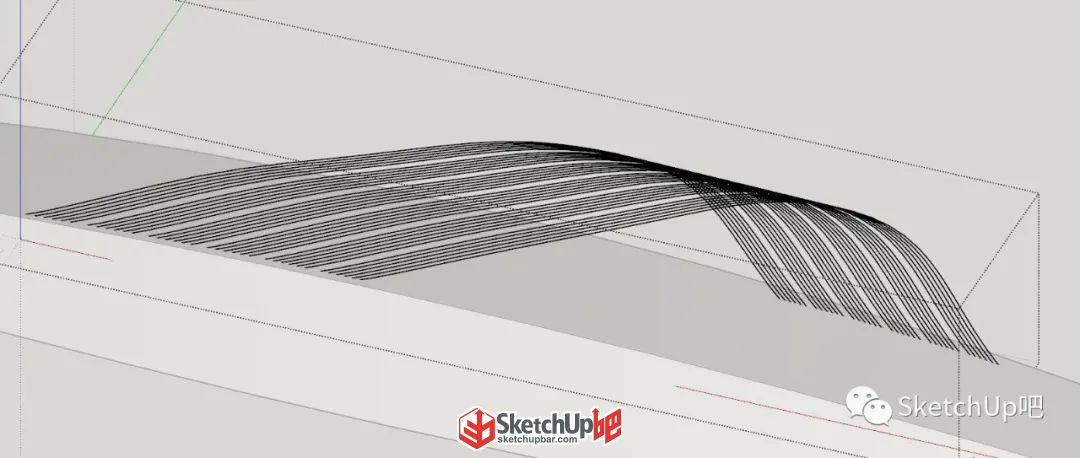

線條就生成啦。！

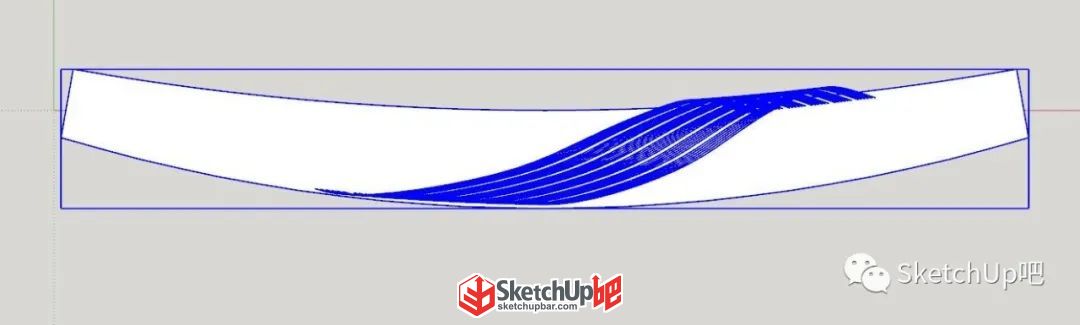

生成的線條是單獨成組的，我們先炸開。接著就每隔6根刪除一根線，把間距留出來。

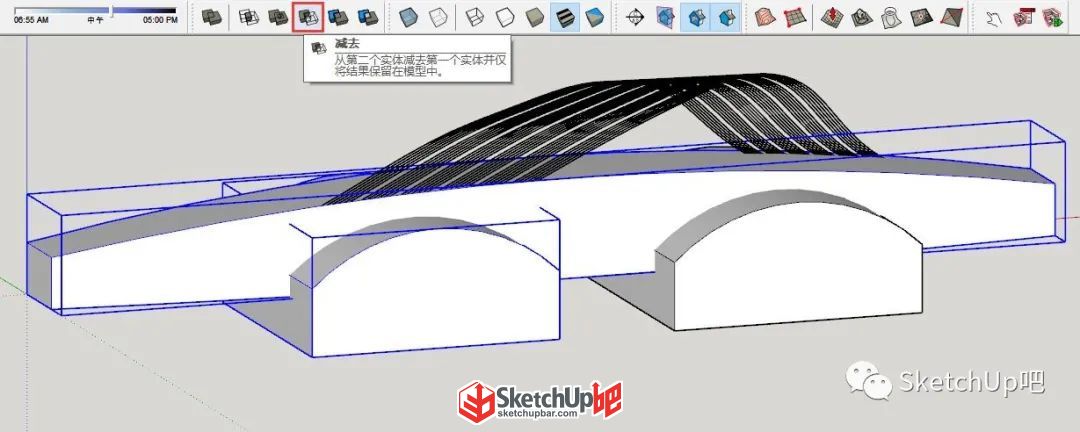

接著我們把橋下面的洞挖出來,我們就用實體工具的減去命令來做，先把需要切除的部分畫出來。

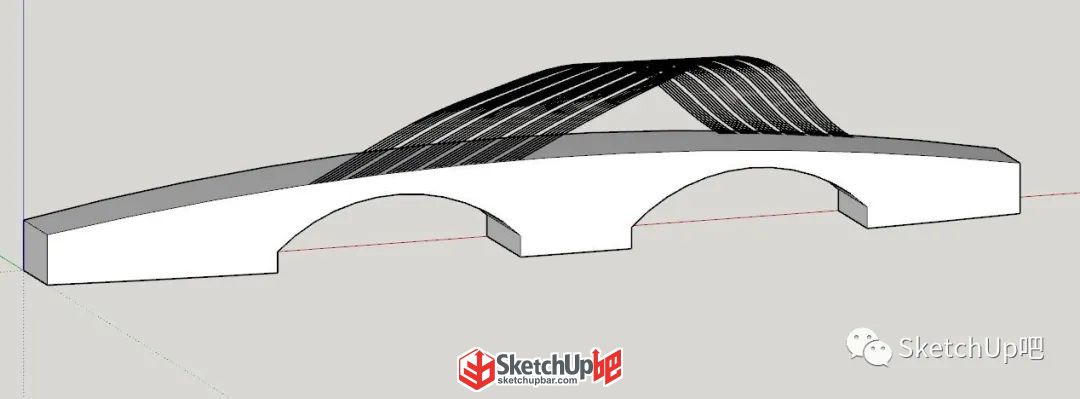

基本的形態我們已經做好了，接著來掰彎。

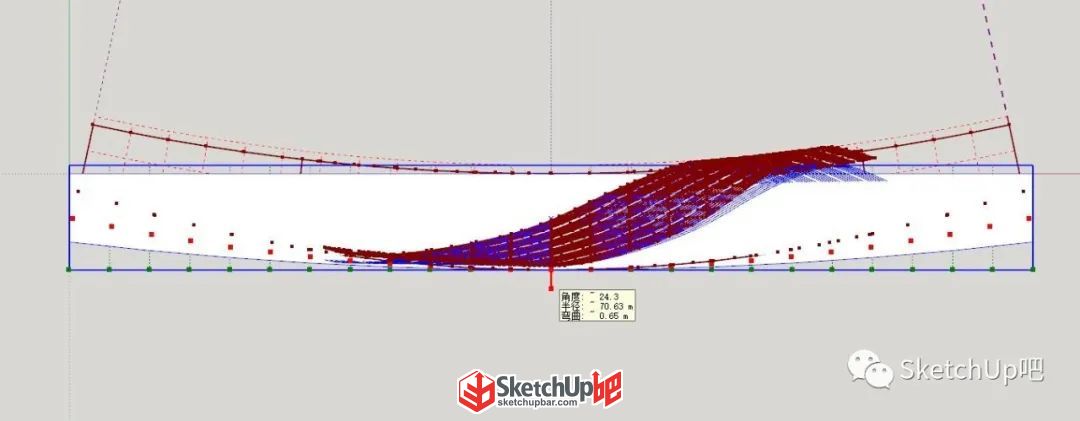

先把兩部分統一成一個群組。然后使用【真實彎曲】（SUAPP編號388）來掰彎。

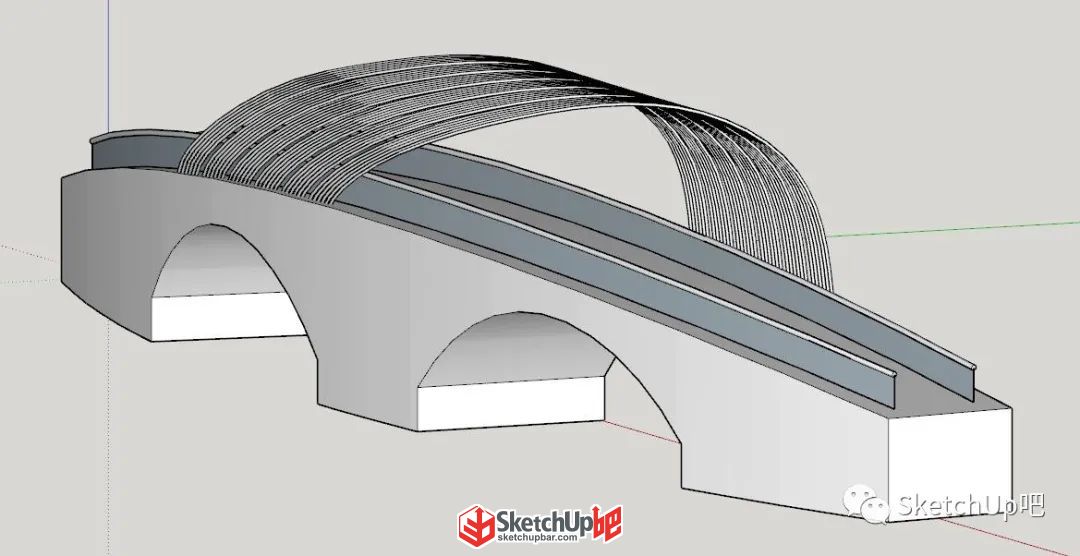

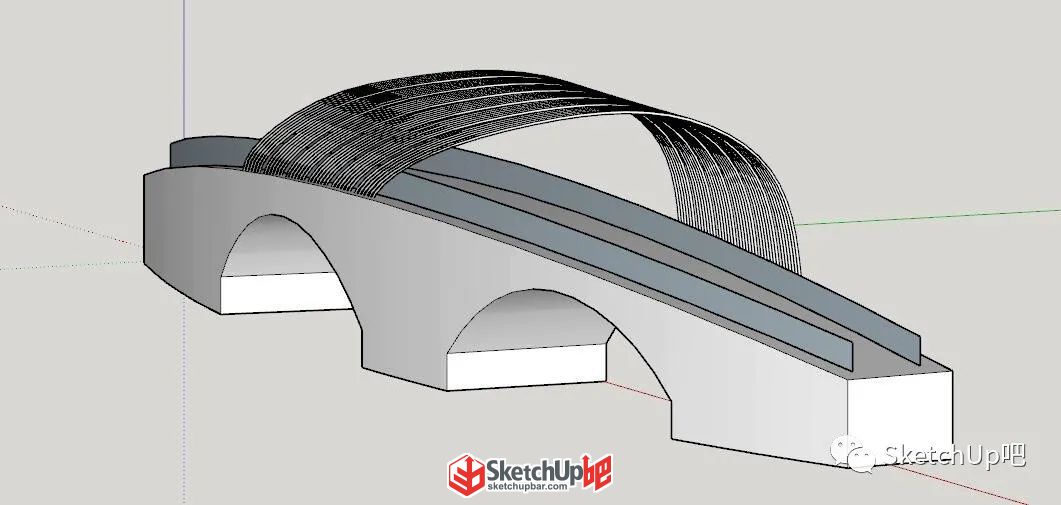

處理后的線又全部斷開了，焊接后使用【線轉圓柱】（SUAPP編號148）把線條轉化成圓柱。
大體上就做好了，還差一個欄桿，可以直接從橋身上提取輪廓線，先用【表面繪制】（SUAPP編號432）中的表面偏移把輪廓偏移一點。
然后把線原位粘貼出來，【拉線成面】（SUAPP編號156）。
選中頂部兩條曲線，轉化成圓管欄桿。

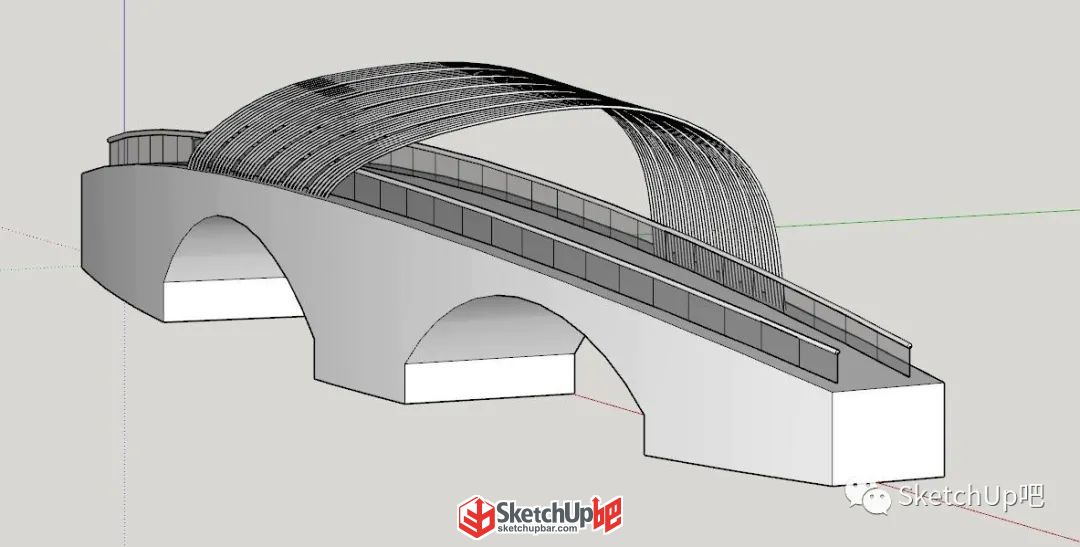

選中面將柔化值調到0，把面進行分割。給個玻璃的材質看看效果。

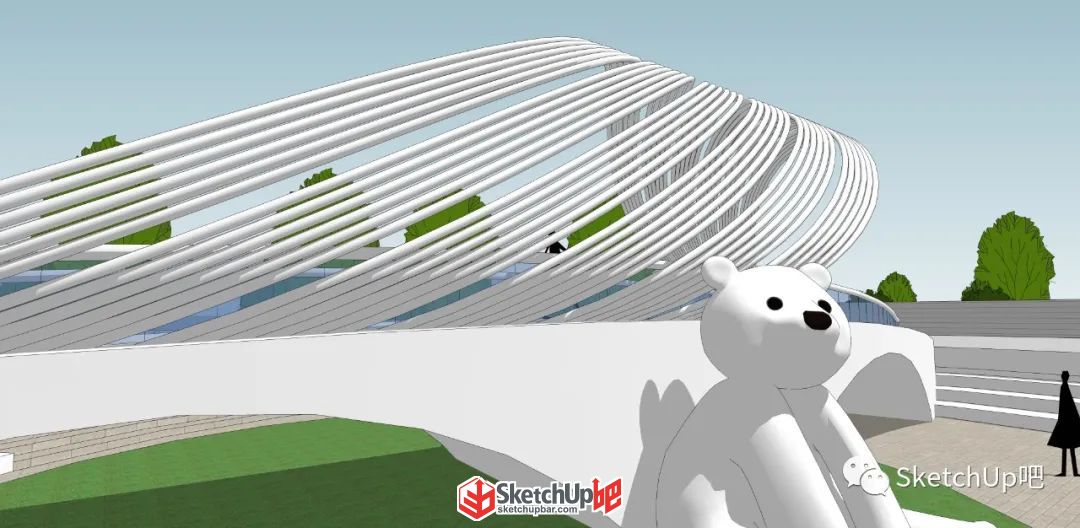

好啦！還是很簡單的嘛~看！這只熊真可愛~
教程就是這樣啦！ 一起動手試試唄~ 不動手你怎么知道你是真的廢了呢~
