說到SketchUp的異形建模，不少新手朋友都表示太難啦?。。?/span>

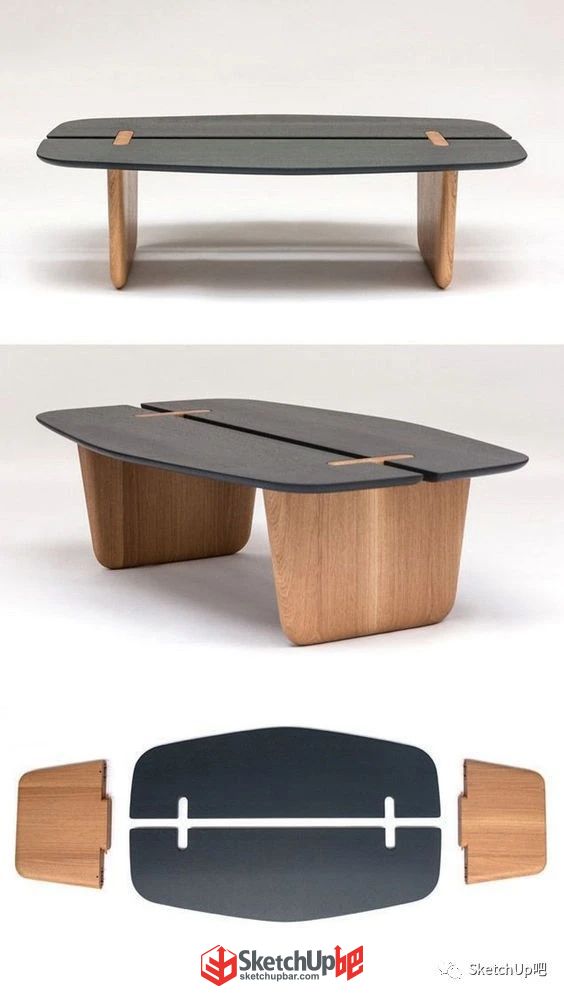

等等，你是不是忘記了SketchUp還有個實體工具?。∵@是個什么神奇的工具？本期建模練習生就帶大家一起來了解一下它的用法！ “建模練習生”·第六期 SU實體工具用法 根據本期教程練習下方案例 提交作業即可獲取獎勵！

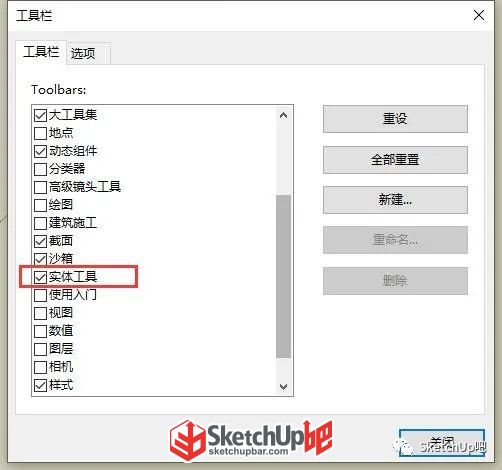

【具體規則和提交方式】 復制網址了解 sketchupbar.com/thread-376747-1-1.html 圖文教程 界面上沒有實體工具欄的朋友可以在視圖——工具欄中打開。
講之前我們得說說什么是實體 2、不能有廢線或者破面 有一個很簡單的方式來檢查對象是否為實體，在圖元信息面板中，如果選中的對象包含體積的選項，那么這個對象就是實體。

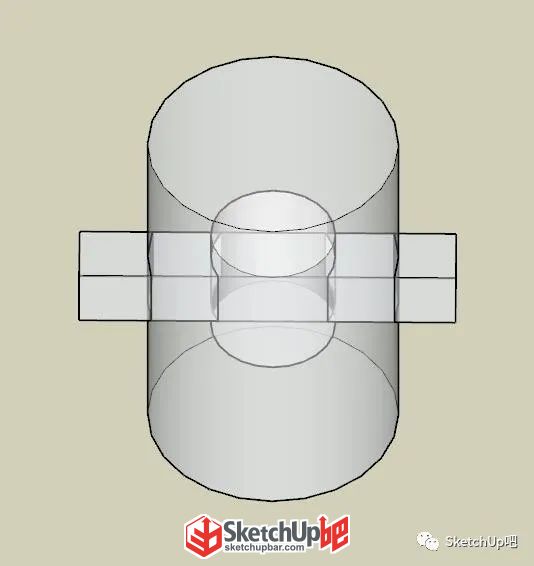

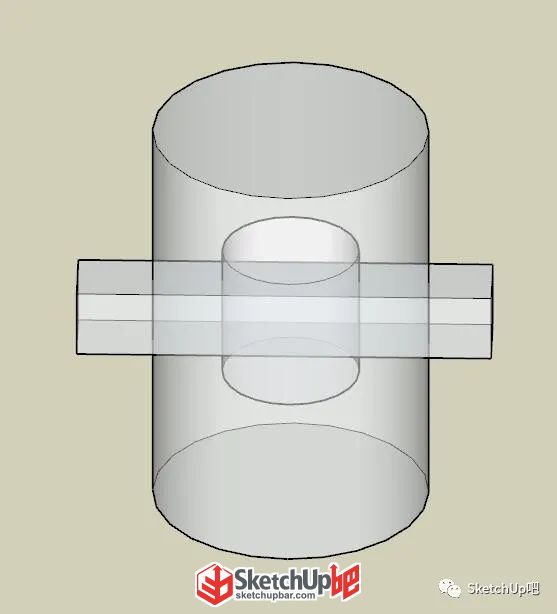

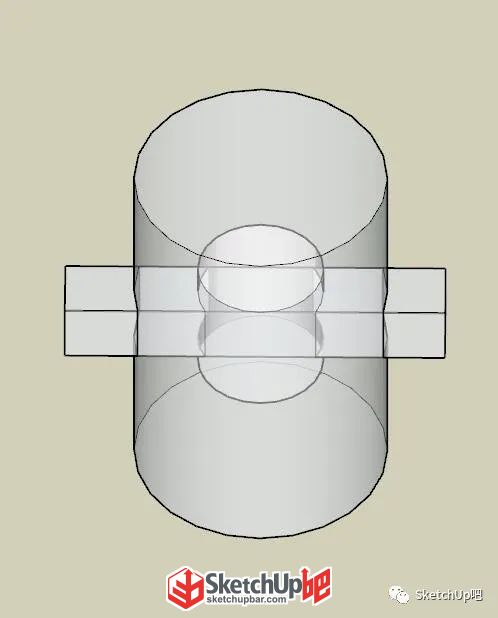

接著有請今天的模特閃亮登場，一個中空的圓柱，一個方柱。
接著我們就進入正題吧！

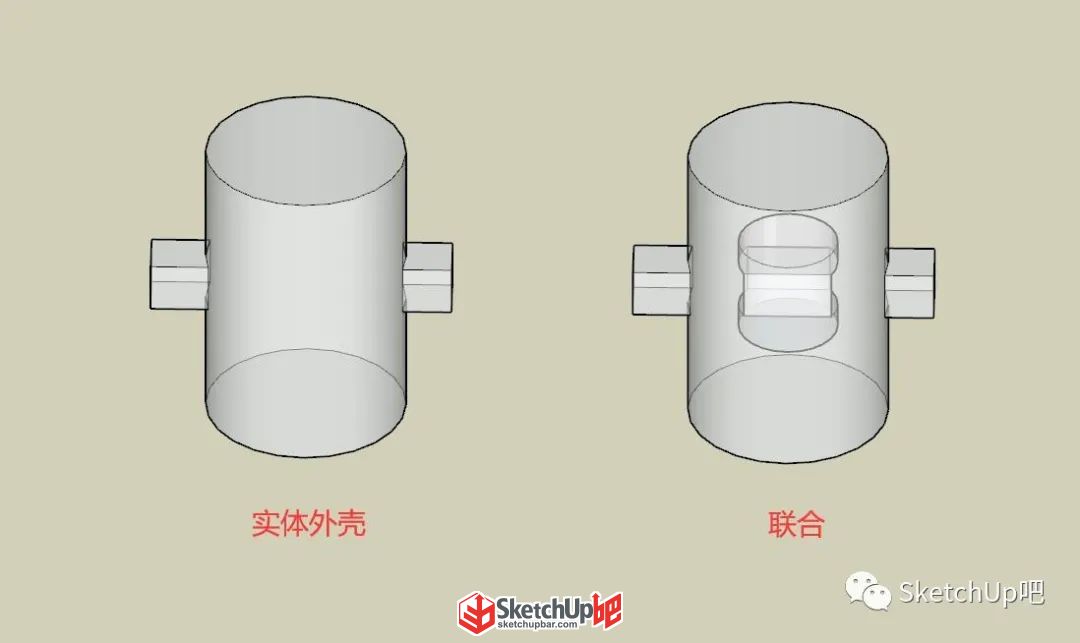

實體外殼&聯合  先來看看實體外殼，可能有的朋友會和聯合搞混，我們把它們放到一起來講 實體外殼功能描述：將所有選定實體合并為—個實體并刪除所有內部圖元。 聯合功能描述：將所有選定實體合并為一個實體并保留內部空隙。

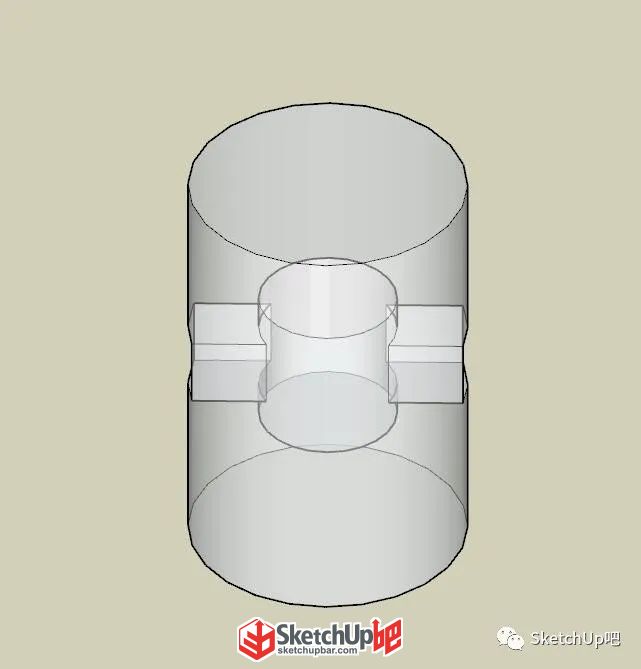

能看出實體外殼將所有的元素統一成了一個外殼，并且中間的中空部分也被刪除了。 再來看看聯合命令，可以看到同樣是生成一個統一的外殼，但是中空的部分并沒有被刪除。 這就是二者的區別。 相交
功能描述：將所選的全部實體相交并僅將其交點保留在模型內。

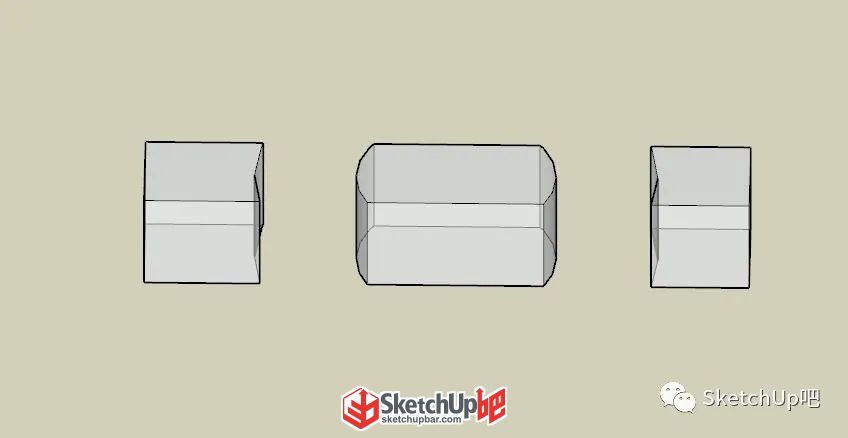

運行命令后，兩個實體相交的部分被保留下來，其余部分刪除，如案例，左邊是變化前，右邊是變化后。 減去
功能描述：從第二個實體減去第一個實體并僅將結果保留在模型中。 這個命令有選擇的順序要求，我們先選中方柱，再選中圓柱，看看結果。

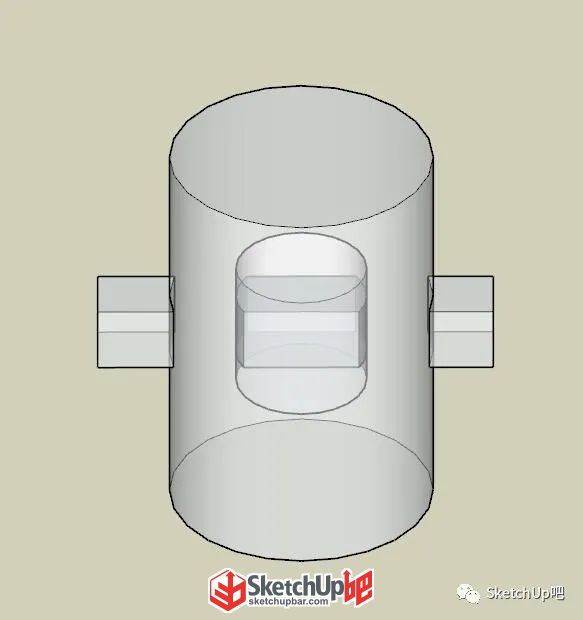

能看到第二選中的圓柱體中，刪除了第一選中的方柱部分。 換個選擇順序再看看，這次先選中圓柱，再選擇方柱。
這次的結果就剛剛相反。 剪輯
功能描述：根據第二個實體剪輯第一個實體并將兩者同時保留在模型中。 這個命令同樣有選擇的順序要求，先選中方柱再選擇圓柱，運行命令后是這個效果。

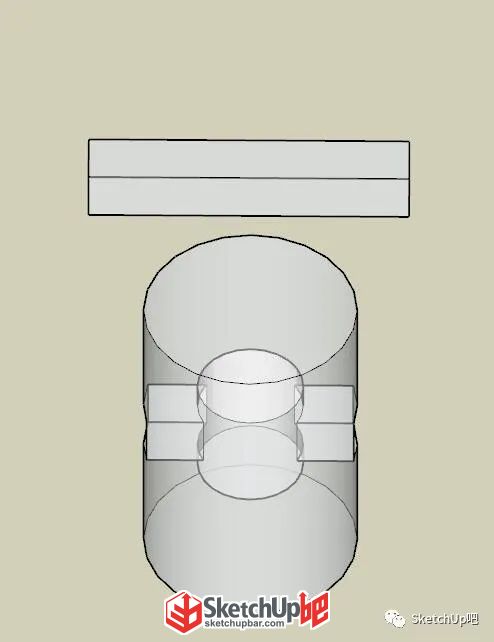

現在可能看不出效果，我們把方柱移動一下。
能看到第二選中的圓柱體中，同樣刪除了第一選中的方柱部分，但是方柱完整保留了下來。 換個選擇順序來看看效果。
效果就是相反的。
拆分
功能描述：使所選的全部實體相交并將所有結果保留在模型中。 現在也看不出來是什么效果。

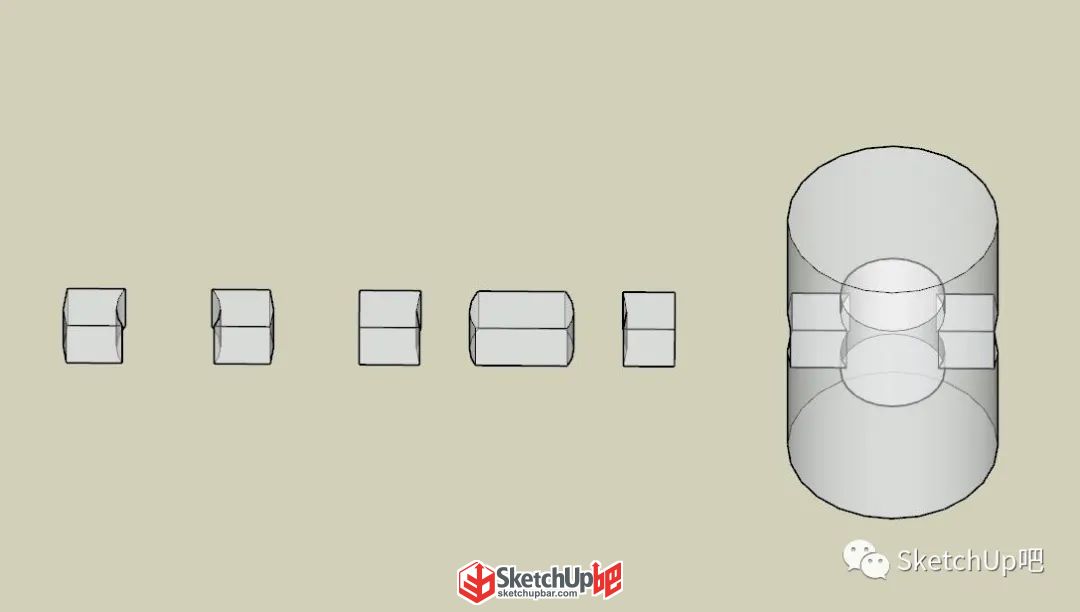

把每一部分單獨移動出來看看。

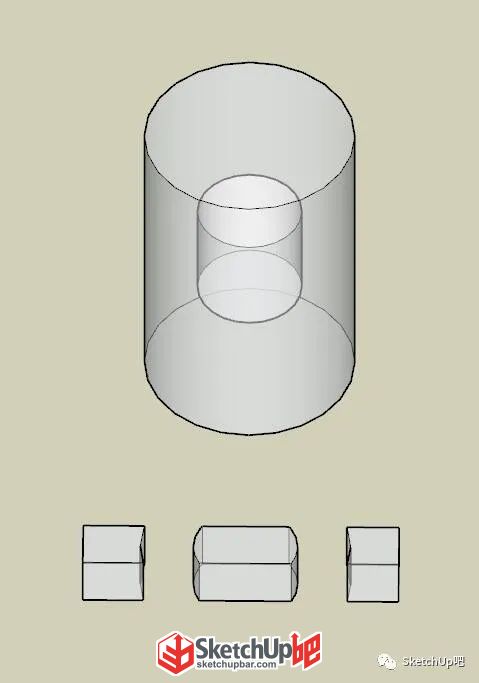

現在可以清晰看到，實體被分成了3份，分別是交錯的部分，以及兩個實體除開交錯剩下的部分。 以上就是實體工具的用法啦 其實操作起來還是很簡單的嘛

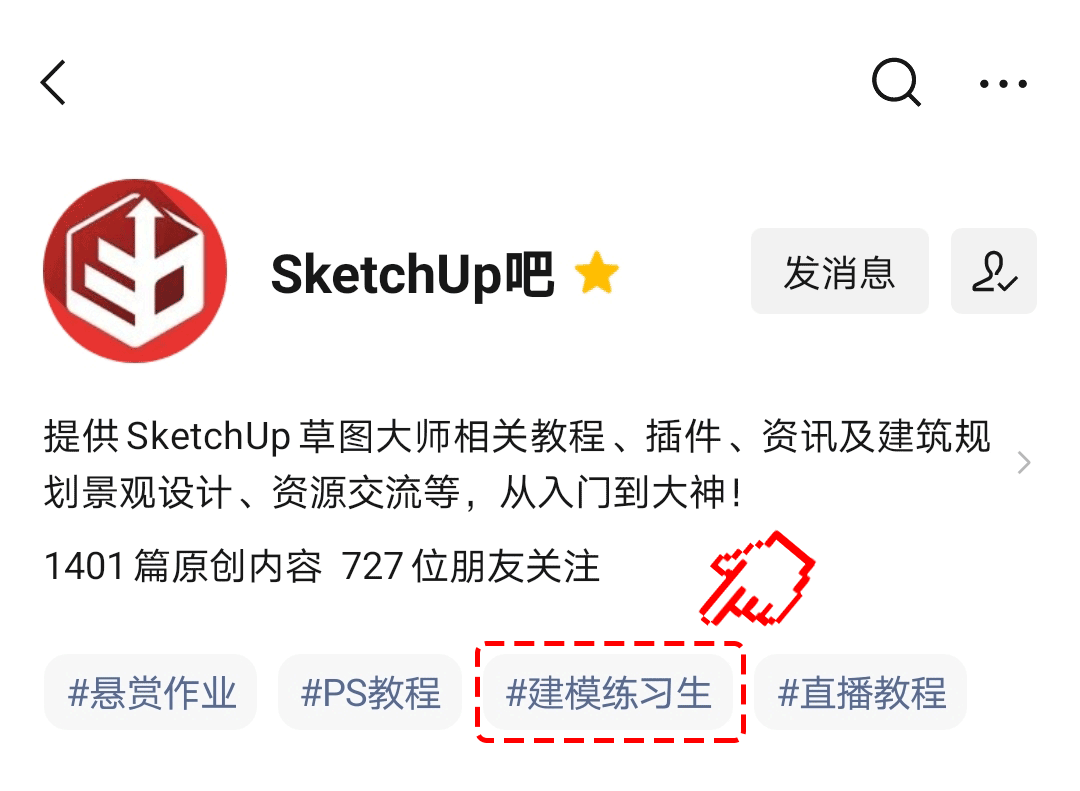

立即參與活動獲取獎勵吧 活動地址 建模練習生系列文章 請至公眾號首頁點擊#建模練習生#查閱
