還記得那個形式那啥的oppo大樓嗎？

它成功吸引了小吧我的注意

造型這么獨特，建模安排上啊~

（點擊上圖查看oppo大樓造型詳情）

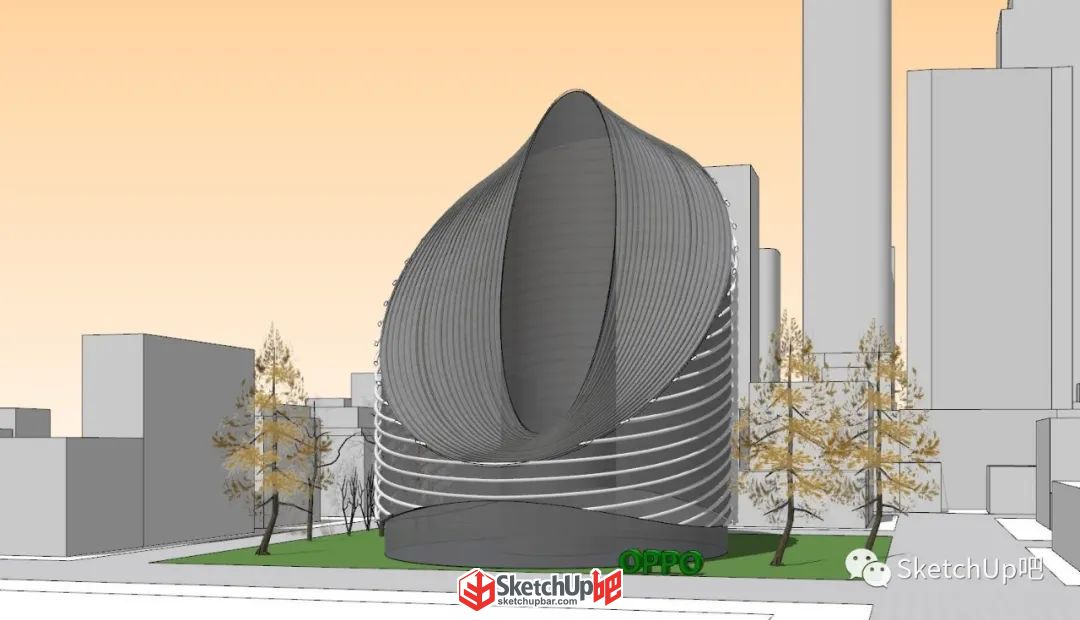

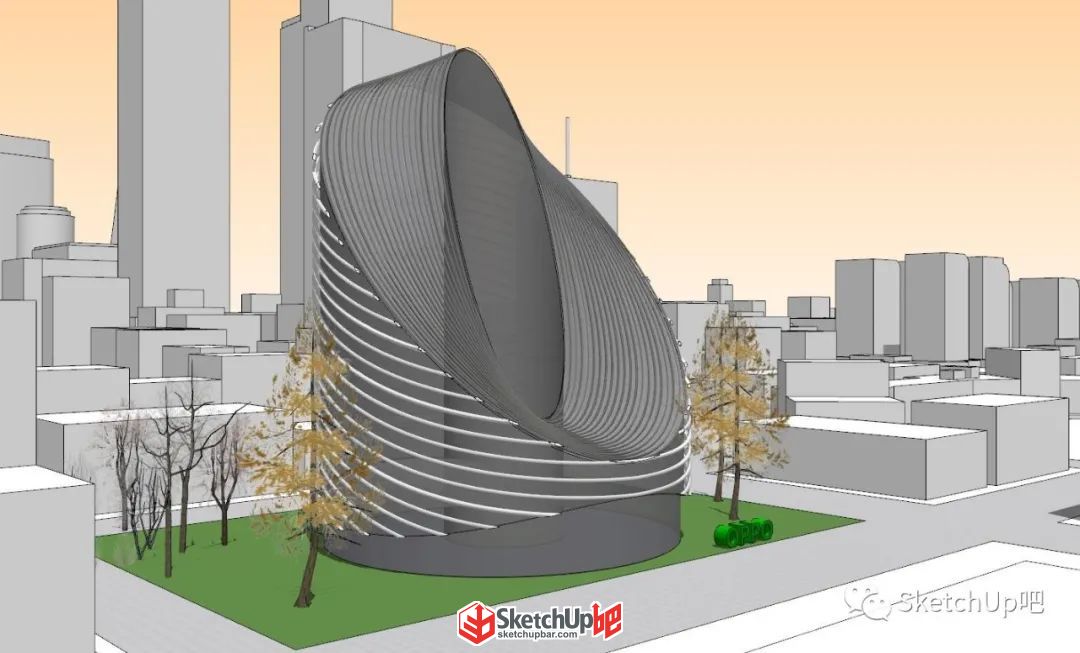

模型成品

↓

圖 文 教 程

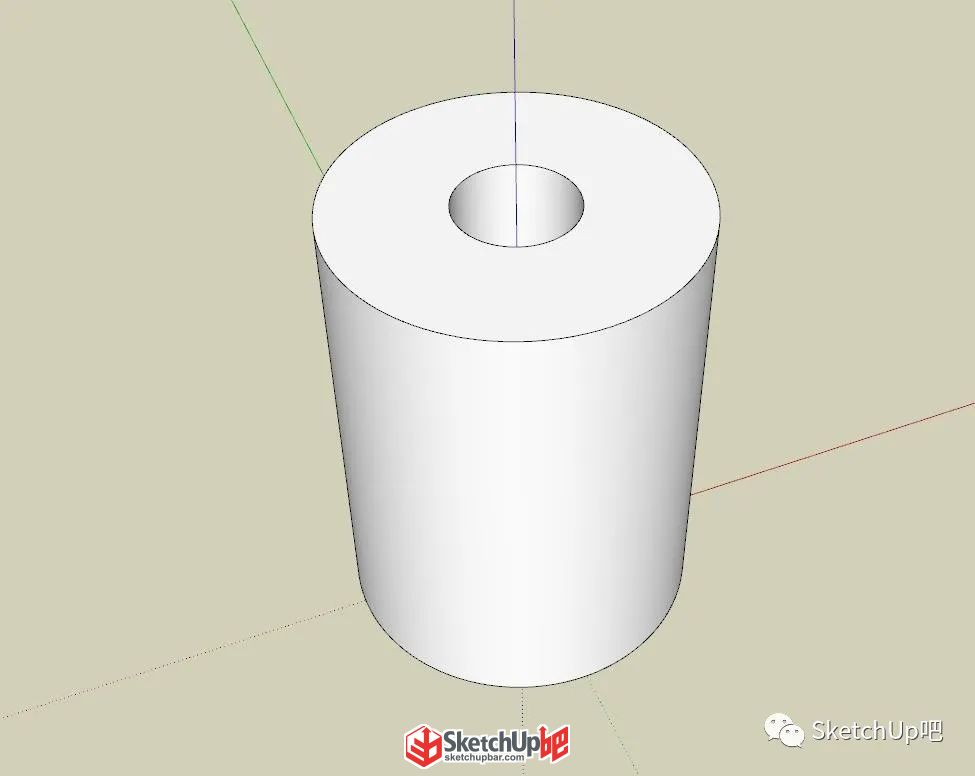

首先你需要一個同心圓，圓的邊數可設置高一點。

然后將外圈推拉出一個高度。

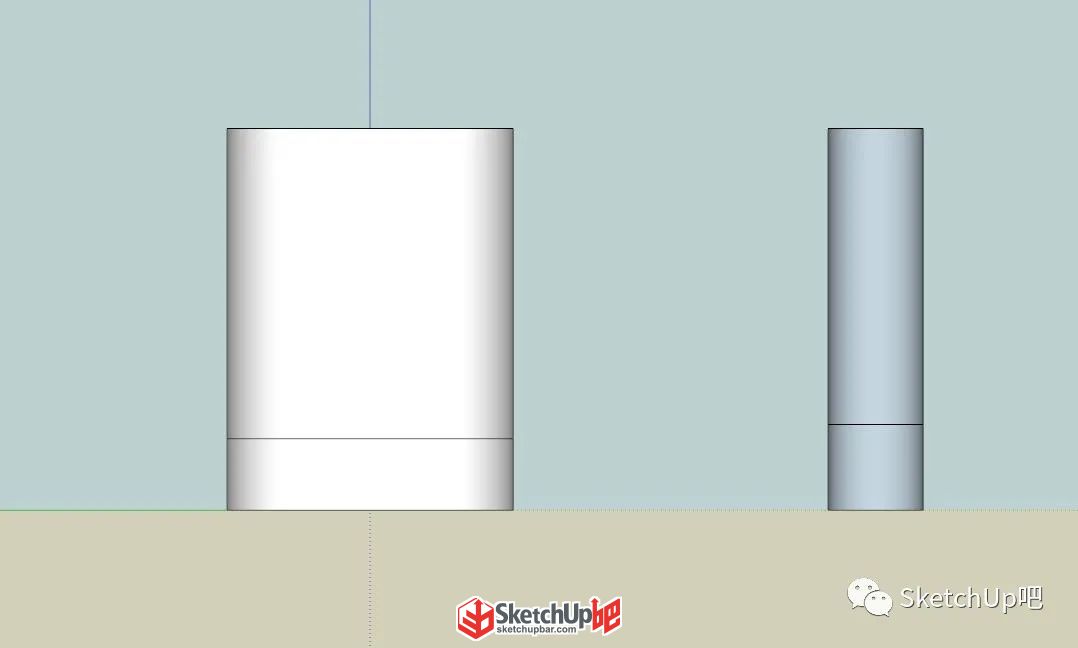

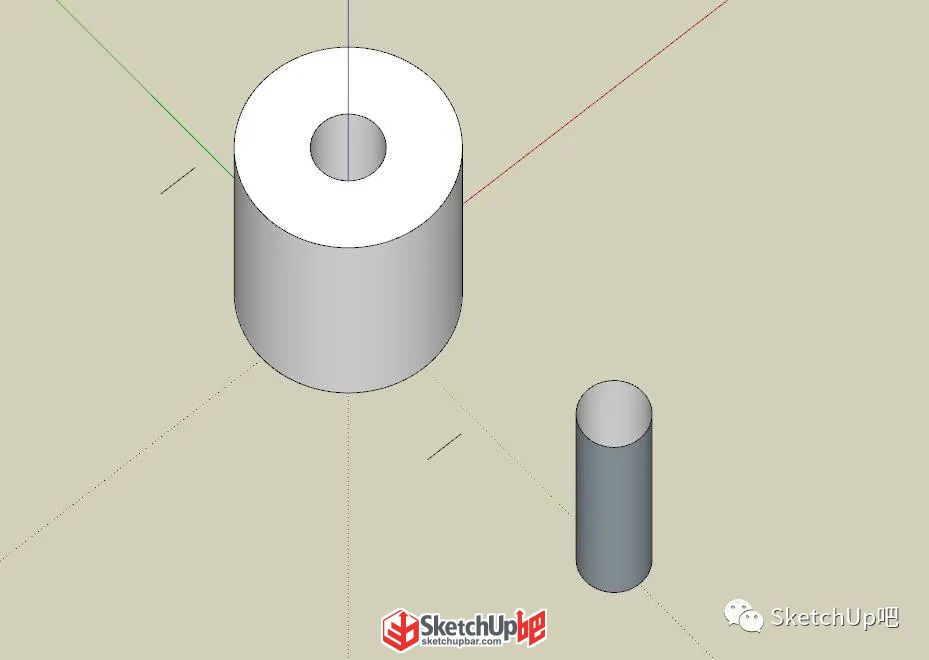

由于分為內外兩層，為了方便操作呢，就把他們給分開。移動之前可以先畫一條參考線，方便定位。

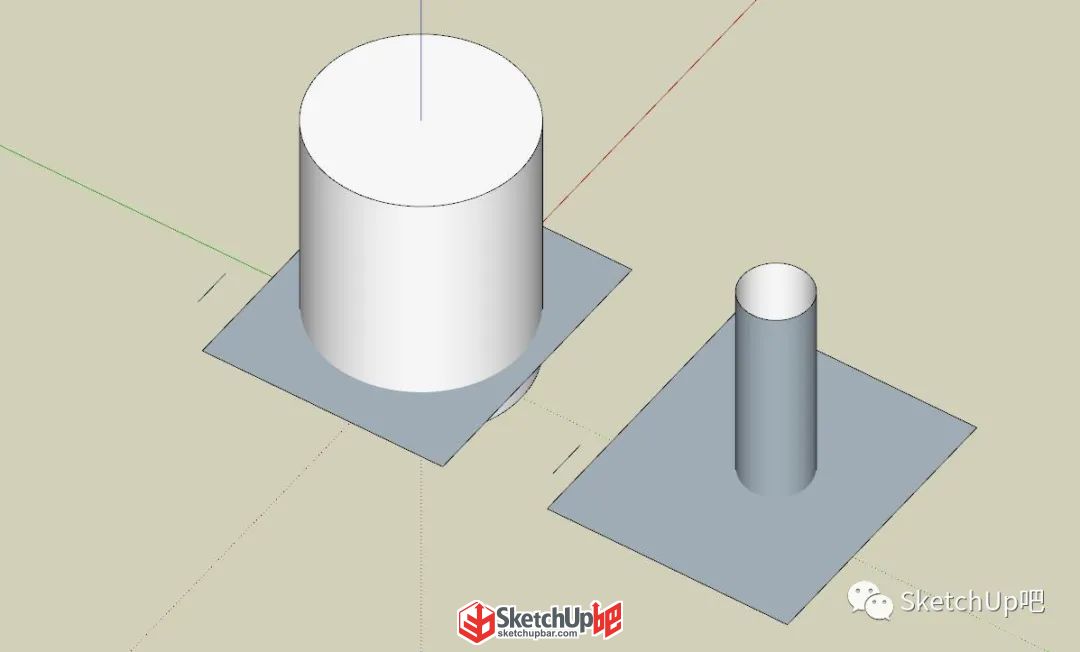

為了方便找到斜向的切割點位，可以先畫一個參考面來定位，兩組分別成組。

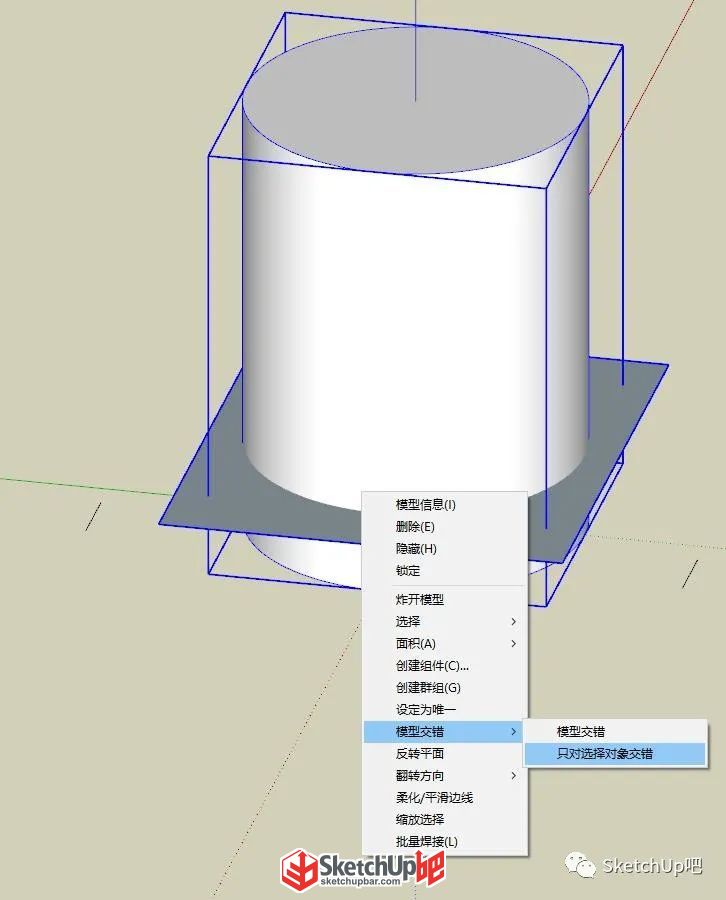

然后兩組分別進行模型交錯。

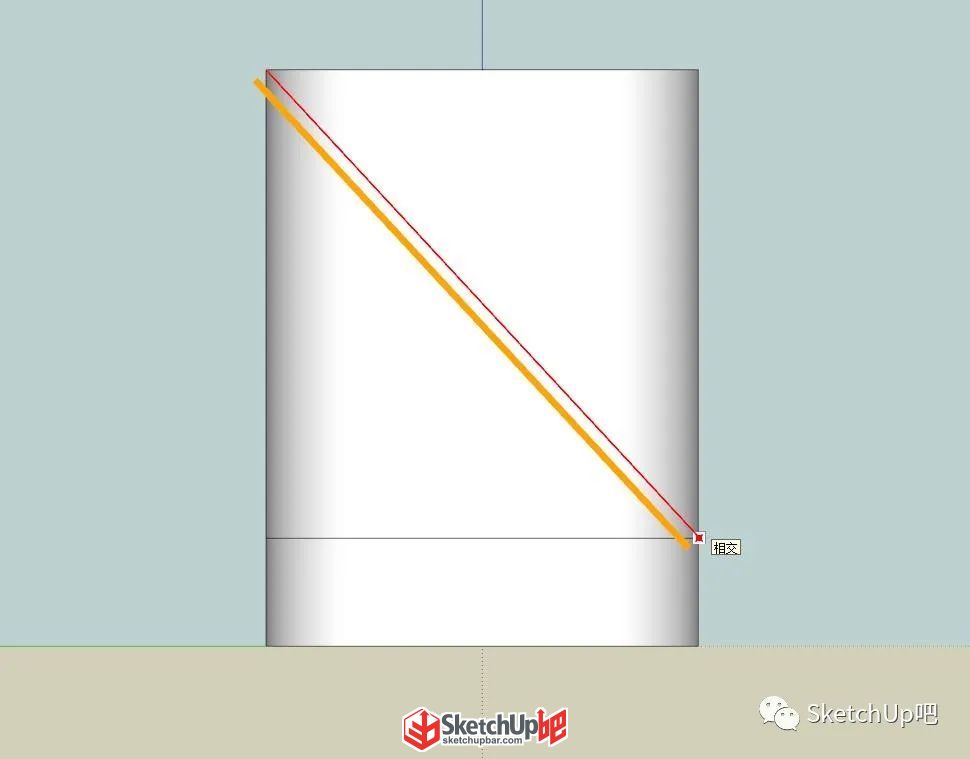

分別進行交錯后，切換成左視圖，你就得到了切割的點位。

然后拿出你的50米大刀，也就是【對象切割】（SUAPP編號298）中的對象切除找準切割點直接砍，一刀999。

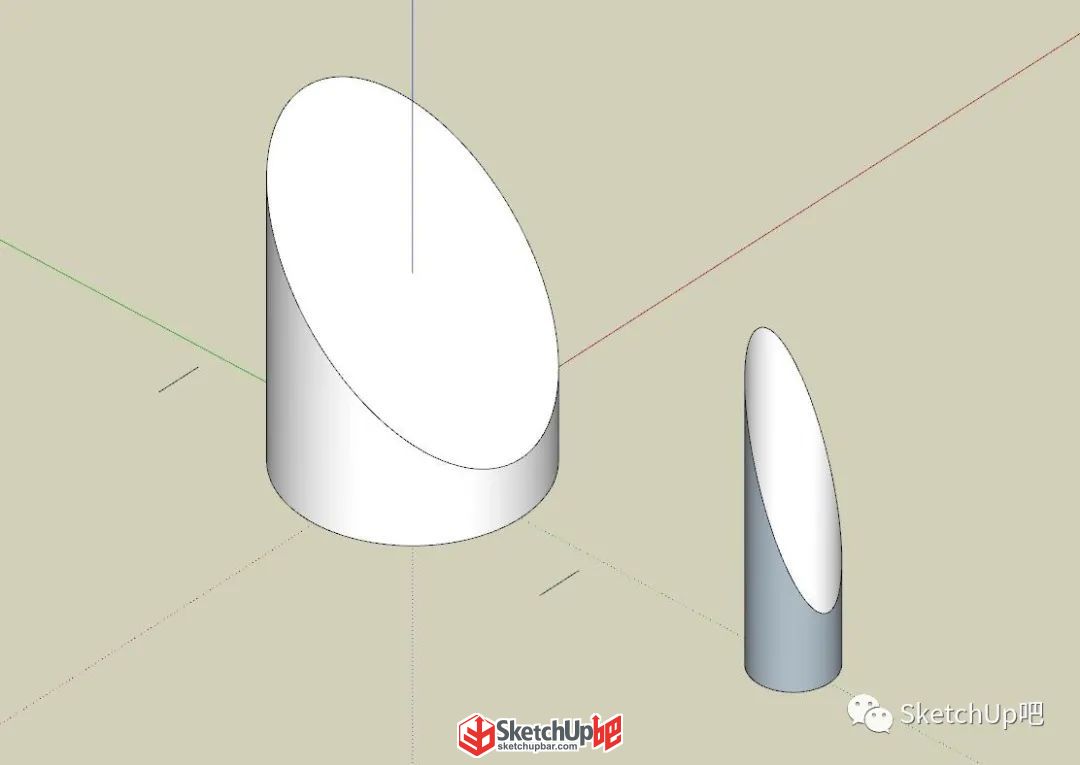

這樣，你就得到了兩個斜向的圓。

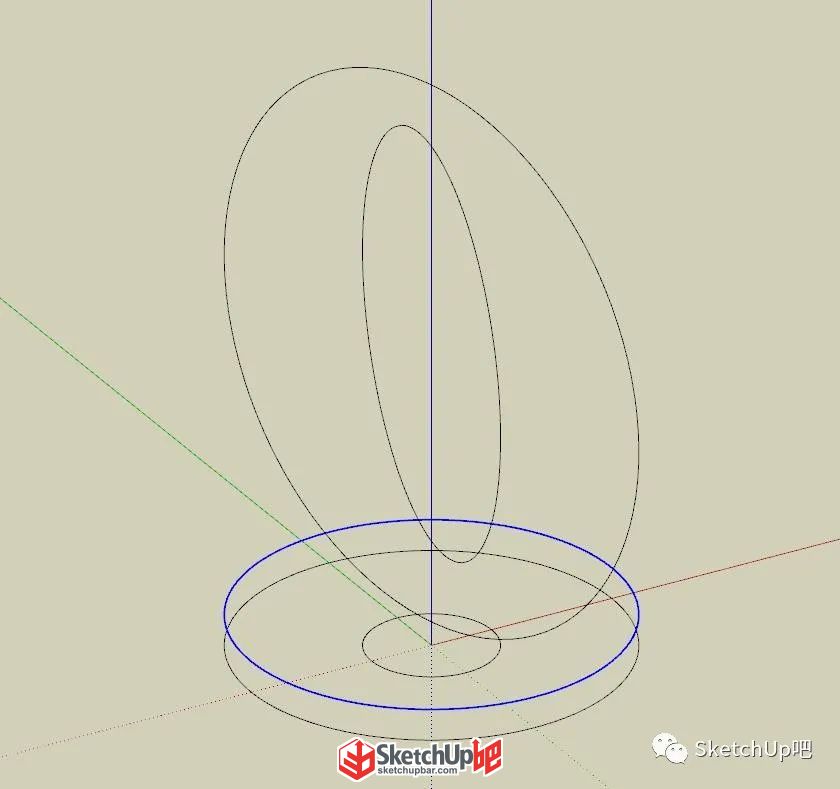

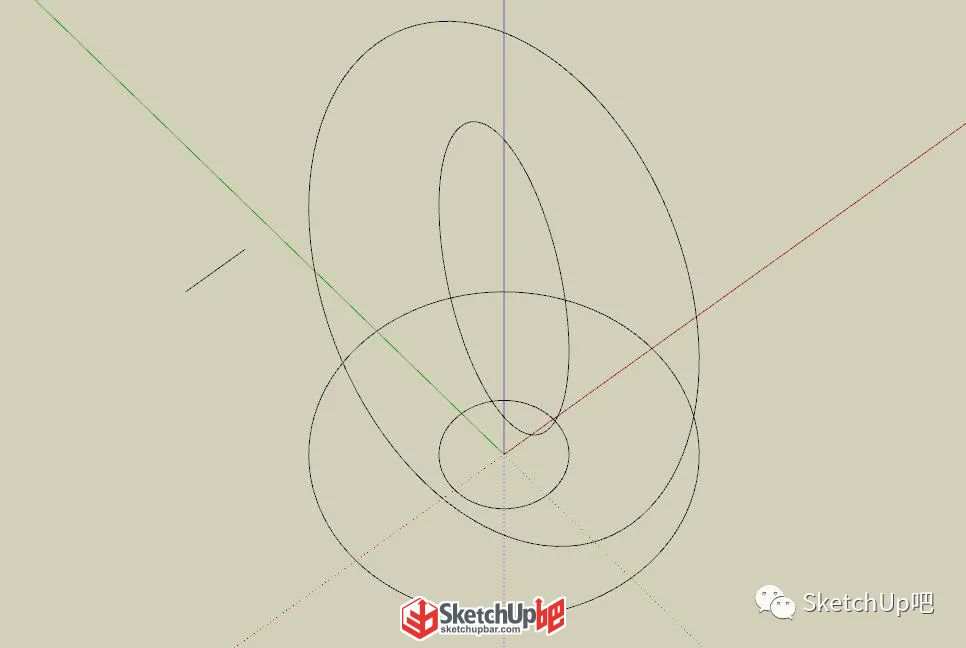

再把面刪除，你就得到輪廓線。

再將底部的圓向上移動。

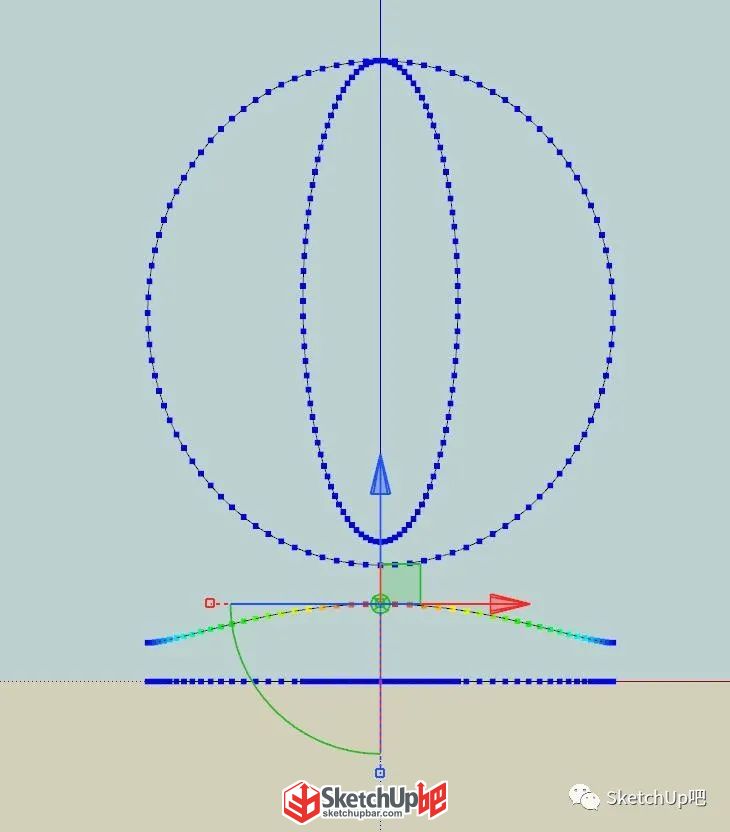

使用【頂點編輯】（SUAPP編號263）將該圓做出起伏形。

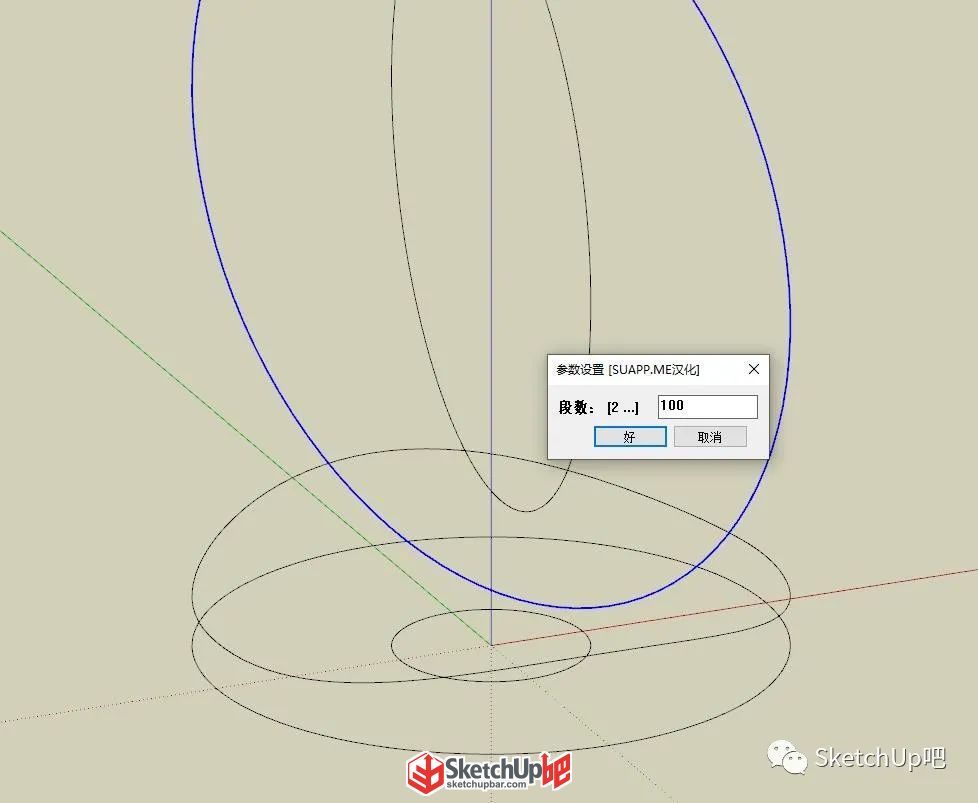

好了，所有的邊線都準備好了，記得使用【批量焊接】（SUAPP編號408）將所有線條焊接，再轉化為固定段數多段線，所有的線條段數需要統一，不然你會哭的~

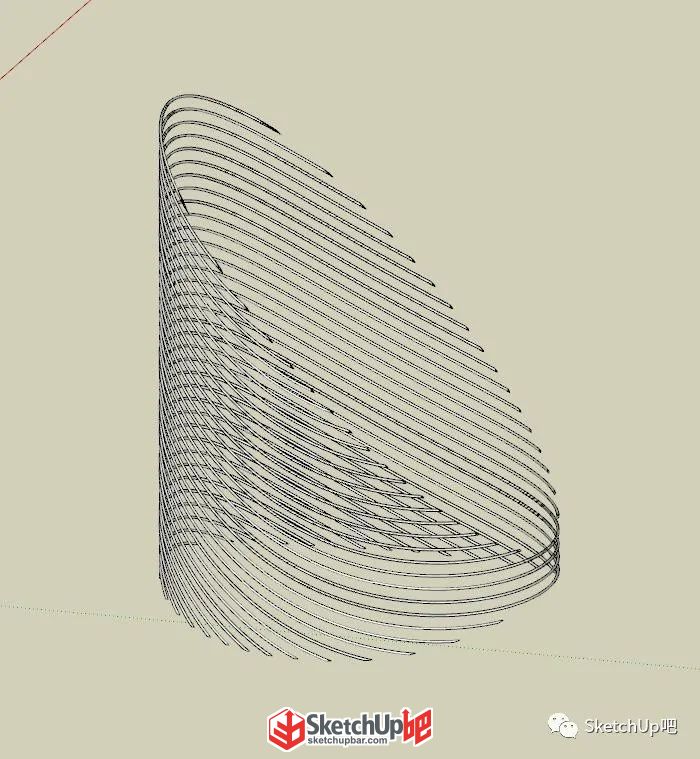

接著再一層一層進行【曲線放樣】（SUAPP編號427）。

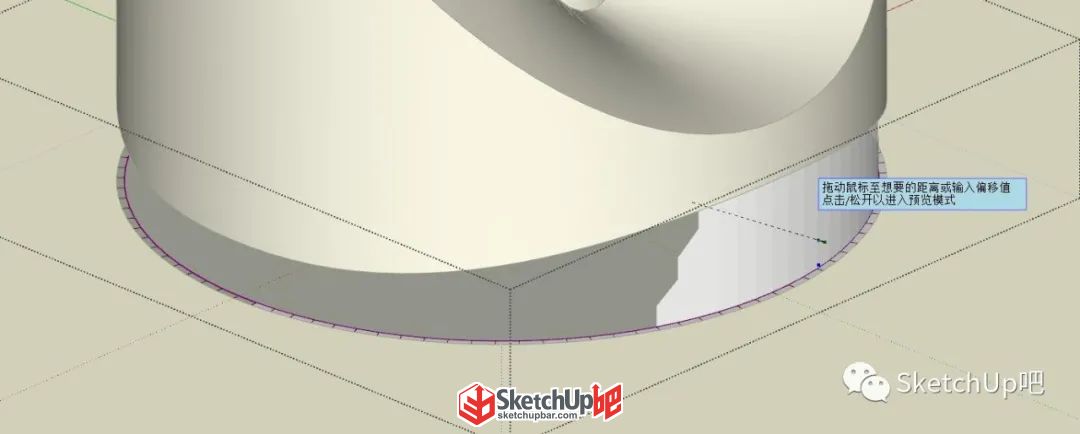

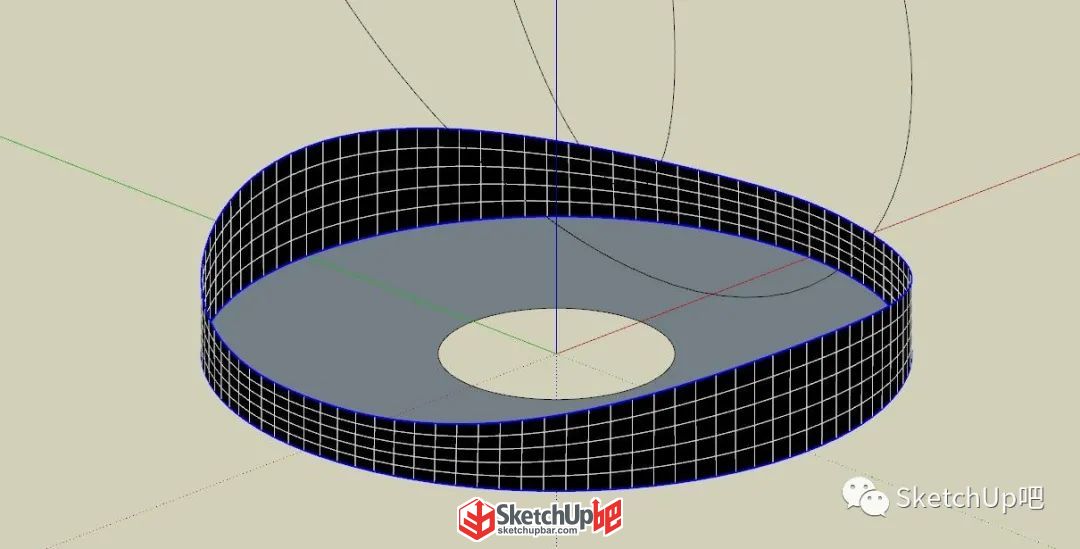

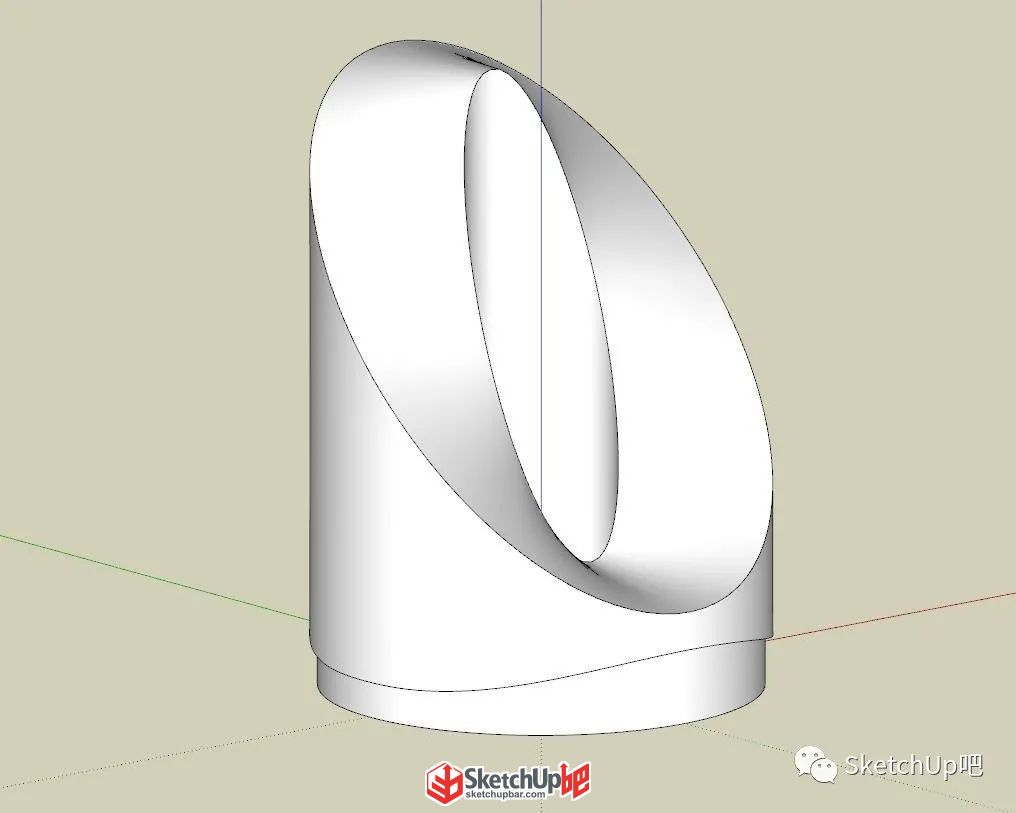

最下面一層是外內凹的，需要處理一下。使用【超級推拉】（SUAPP編號94）中的聯合推拉外內部推一點。

推拉之后刪除下部多余的邊線和面就可以了。

到這里基本就完成一半了，喝口恰非，繼續操作起來。

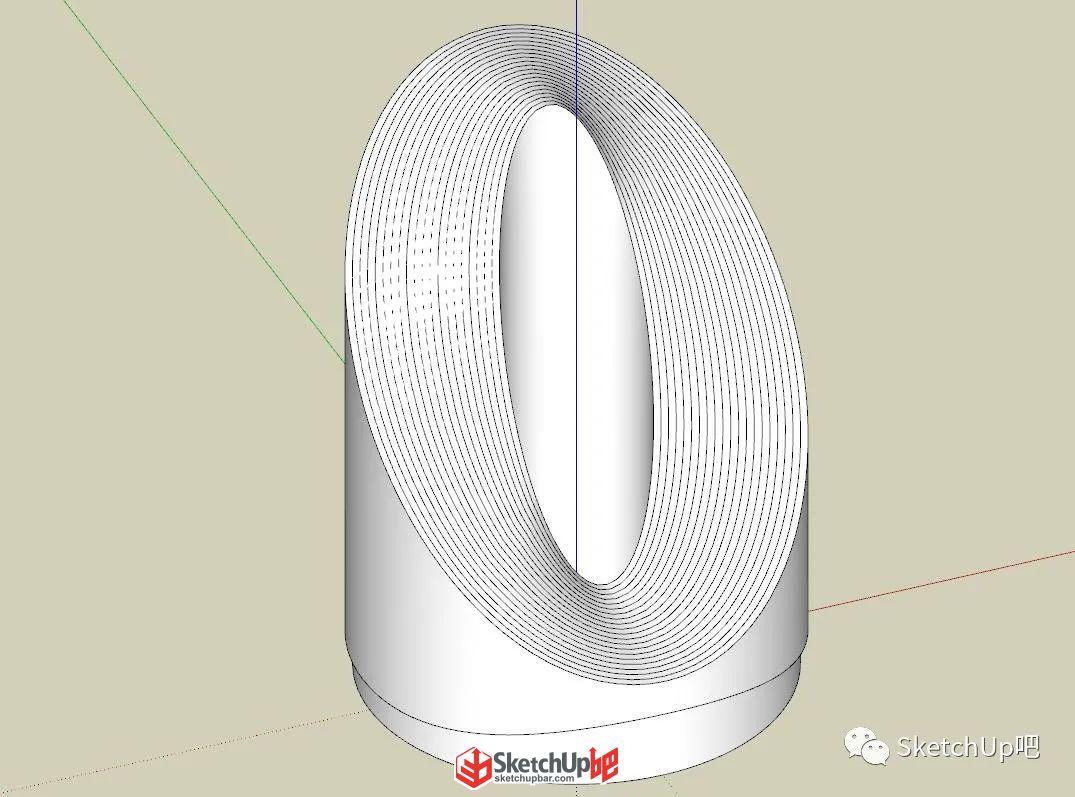

接著來做柵格的部分，頂部還是使用曲線放樣得到橫向的結構線。

然后再將線條轉化成柱體。

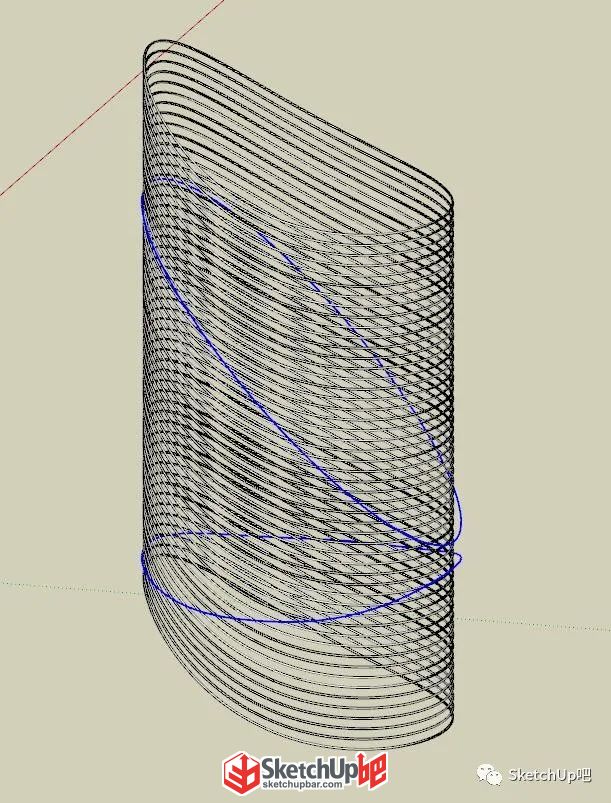

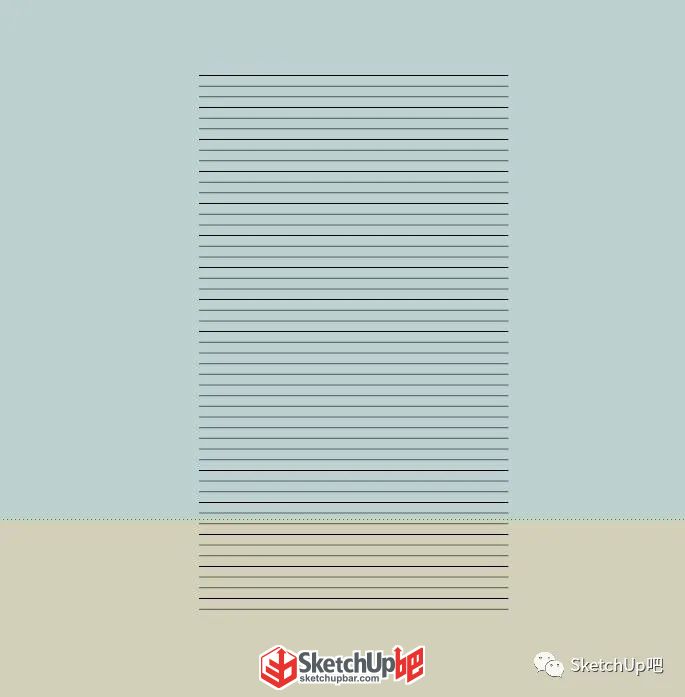

將底部的圓圈單獨復制出來，并在藍軸上排列出一列，數量可以多一點，超過整體的樓梯高度。

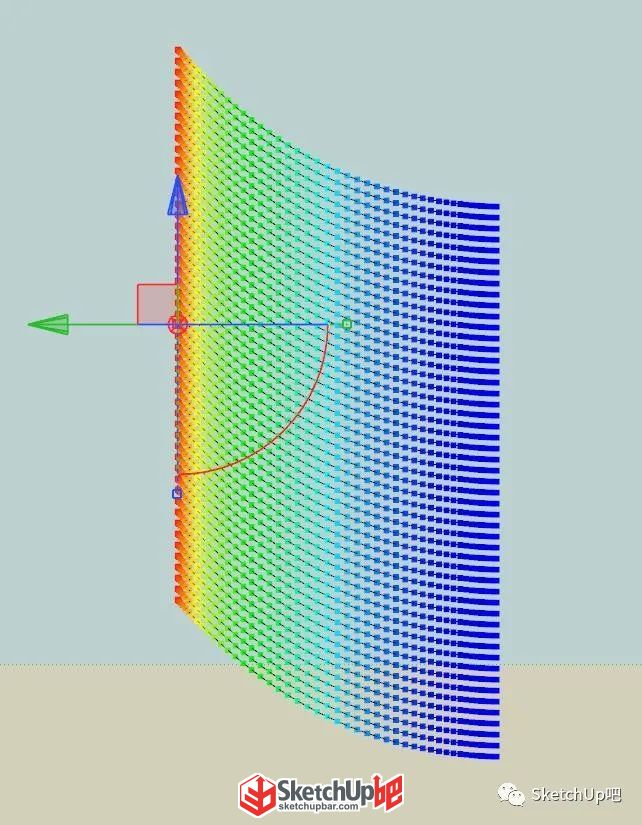

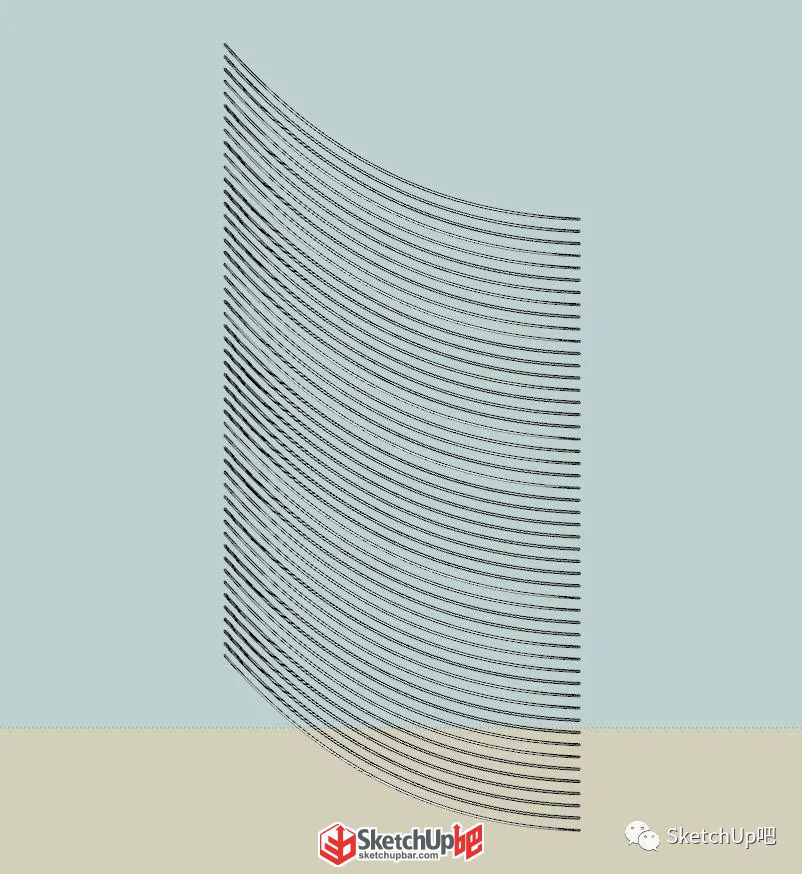

再次使用頂點編輯將圓形的一端整體移動。

然后焊接并轉化成柱體。

再將控制形狀的輪廓線移動到和柱體對齊。

最后使用模型交錯和對象切除將多余的部分刪除。

然后各部分對齊就算是大功告成了。

怎么樣，學會這個造型的建模了嗎？
